Ленточный фундамент для забора – виды и устройство

Возможные проблемы и их решение

Основные проблемы, которые могут возникнуть при кладке столбов своими руками — это изменение размеров и «скручивание». Оба дефекта возникают из-за недостаточного контроля.

При кладке столбов своими руками, часто верхние ряды становятся значительно шире, чем нижние. Это происходит постепенно, добавляется миллиметр или даже меньше, но почти в каждом ряду. В результате, на высоте 2 м ширина столба 400 мм и даже больше. Это вместо вместо 380 мм. Исправление этой ошибки — контроль размера каждого ряда.

Контролировать размеры столба только строительным уровнем недостаточно. В основном используется бытовой инструмент (желтого цвета), а у него достаточно большая погрешностью И если уровень имеет длину 60-80 см, незначительные отклонения по вертикали вы просто не увидите. Потому дополнительно используют рулетку — перемеряя каждый ряд. Чтобы уменьшить время, которое уходит на контроль, можно сделать по размеру столба шаблон (например, из ровных планок) которым проверять наличие отклонений.

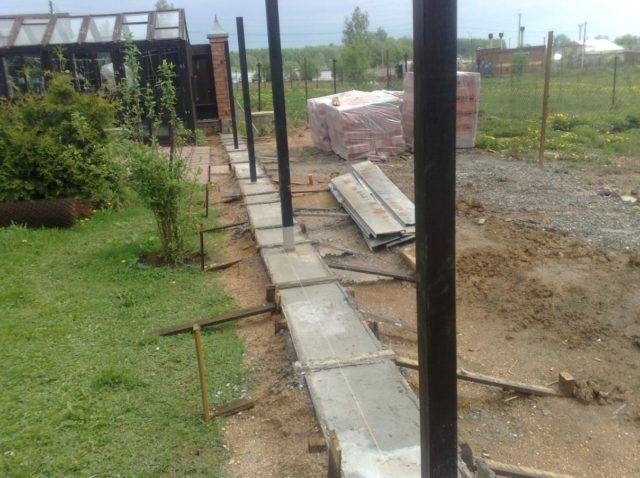

Кладка столбов для забора ведется вокруг металлической армирующей трубы, вертикальность проверяется после укладки каждого ряда

Самостоятельная кладка столбов без опыта подобной работы может привести к еще одной ошибке: грани столба могут смещаться, столб при это как бы скручивается вокруг своей оси. Этот недостаток намного более неприятен: попробуйте к таким столбам пристроить пролеты. Проблем будет много. Потому при кладке каждого ряда, надо строго следить за тем чтобы углы располагались строго один над другим.

Облегчить задачу можно при помощи двух уголков, прикрученных к противоположным углам. Их временно крепят к нижним рядам (болтами или саморезами в шов) а потом используют как ориентир, ставя кирпичи строго в уголок.

Выбираем фундамент для забора – важные моменты

Планируя залить фундамент под забор своими руками, важно выбрать оптимальный вариант конструкции основания. Он должен соответствовать следующим критериям:

Он должен соответствовать следующим критериям:

  • обеспечивать устойчивость массивного ограждения;
  • равномерно распределять вес ограждения на грунт;
  • удерживать ограждающую конструкцию от деформаций и перекосов;
  • не допускать обрушения под воздействием ветра или подвижек грунта.

Прочностные характеристики основы прямо пропорциональны весу ограждающей конструкции.

Именно от качества фундамента во многом зависит срок службы ограждения и его основные характеристики

Размышляя, как сделать фундамент под забор, следует выбрать оптимальный вариант конструкции основания, проанализировав следующие факторы:

  • тип и основные характеристики грунта, находящегося на участке монтажа будущего ограждения;
  • возможную величину проседания почвы при сезонных колебаниях влажности и температуры;
  • возможность подмывания основания грунтовыми водами, а также атмосферными осадками;
  • массу будущего ограждения, которое способно вызвать проседание основания;
  • площадь и материал ограждения, которое под воздействием ветровой нагрузки может деформироваться;
  • общий объем предстоящих затрат, которые целесообразно просчитать до начала строительных работ;
  • особенности рельефа местности, влияющие на конструктивные особенности возводимого основания;
  • потребность в стройматериалах, которые необходимо будет своевременно приобрести и доставить к месту работ.

Для сооружения оград применяют различные виды оснований:

  • ленточно-столбчатый. Он выполнен в виде бетонной ленты, которая имеет утолщения в местах расположения колонн. Прутки арматуры уложены по длине ленты, повышая ее прочность. Ленточно-столбчатая конструкция положительно зарекомендовала себя в холодных климатических условиях с промерзающими грунтами. Основа комбинированного типа применяется для деревянных и металлических ограждений с кирпичными или блочными столбами;
  • столбчатый. Это недорогой вариант основы. Заливка фундамента под забор своими руками довольно простая. Она предусматривает бетонирование опор в приямках, подготовленных в почве. Бетонная смесь после заливки обязательно трамбуется. Столбчатый вариант основания применяется для деревянных оград, а также конструкций из профлиста и сетки рабицы. При увеличении веса ограды необходимо выполнять столбы с увеличенной глубиной погружения в почву;

В настоящее время успешно применяется несколько основных разновидностей фундаментов для установки заборов

  • ленточный. Благодаря повышенному запасу прочности способен воспринимать вес тяжелых заборов и кирпичных оград. Выполняется путем заливки железобетонной ленты, углубленной в почву на 60–70 см. Ленточная основа воспринимает вес ограды равномерно по всей длине. Ее можно обустроить самостоятельно. Для этого необходимо вырыть приямок, засыпать его гравием, уложить арматурный каркас, собрать щитовую опалубку и произвести бетонирование;
  • гравийный. Основание на гравийной подсыпке является разновидностью ленточных конструкций. Применяется для монтажа массивных заборов с увеличенной высотой ограждающей части. Алгоритм формирования гравийной основы предусматривает выполнение работ по подготовке траншеи, а затем создание щебеночно-песчаной подушки. Далее, выполняется уплотнение массива, послойная заливка бетонным раствором и установка в жидкий бетон опорных столбов;
  • каменный. Этот вид основания имеет вековую историю, ведь камень традиционно использовался для строительства фундаментов. Алгоритм производства строительных работ аналогичен постройке ленточного основания. Отличие состоит в том, что на щебеночную основу вместо заливки бетона производится укладка камней. При этом арматура не устанавливается, а камни объединяются в единый массив застывшим цементным раствором.

В зависимости от конструктивных особенностей ограждений, применяются различные типы фундаментных оснований. Одним из наиболее распространенных вариантов является ленточно-столбчатый. Благодаря конструктивным особенностям, он способен воспринимать значительные нагрузки, которые создает большинство возводимых ограждений. Остановимся на особенностях и технологии возведения каждого вида фундамента.

Самым оптимальным вариантом конструкции для самостоятельного возведения является ленточно-столбчатое основание

Выбор фундамента

Прежде чем начинать строительство, стоит изучить устройство фундамента и познакомиться с видами монолитов. Знание особенностей конструкций поможет сделать правильный выбор.

Виды фундамента

Рассмотрим виды оснований, их применение и технические параметры.

Ленточный

Ленточный фундамент используют для тяжелых конструкций, построек из кирпича, блока. Выглядит он, как бетонная лента. Монолит применяют на грунте с хорошей несущей способностью.

Подготовка перед окончательным монтажом

Для строительства нужно:

  • вырыть траншею шириной 40 см, глубиной 50 см;
  • на дно уложить песчано-гравийную подушку толщиной 15 см. Смесь тщательно утрамбовать;
  • выставить опалубку;
  • связать арматурный каркас из арматуры диаметром 8–10 мм;
  • установить металлические опоры под кирпичные колонны на расстоянии 2–3 м. Используют профильную трубу 50х50 мм или толстостенную круглую трубу диаметром 40 мм и выше;
  • готовую конструкцию заливают бетоном М200.

Опалубка перед бетонированием

Столбчато-ленточный

Применяют на глинистой, торфяной или рыхлой почве, используют для тяжелых комбинированных ограждений. Для строительства применяют технологию, аналогичную при изготовлении ленточного монолита, меняются только размеры фундамента:

  • роют траншею шириной 40–50 см, глубиной 80 см;
  • в местах, где устанавливают столбы, бурят скважину глубиной 1,2–1,5 м.

Схема установки профлиста на основание

Столбчатый

Он выглядит как отдельно залитое основание под колонну. Применяют для легких комбинированных заборов. Для строительства нужно:

  • вырыть лунку глубиной до 1,5 м, шириной 40 см;
  • дно засыпать слоем песка и гравия толщиной 15 см;
  • вставить трубу, у основания горизонтально приварить куски арматуры по 25 см для лучшего сцепления с бетоном. Для столбиков используют профильную трубу 50х50 мм или аналогичных размеров круглую трубу;
  • залить бетоном.

Схема столбчатого основания

Что влияет на выбор фундамента

Чтобы избежать неприятностей, связанных с деформацией забора, нужно учитывать:

  • вес конструкции;
  • тип почвы;
  • глубину промерзания почвы.

В процессе работы

Вес

Вес зависит от материала, из которого сделан забор. На строительство двух столбов и двухметрового пролета высотой 2 м, выложенного из кирпича, уходит 0,3 м3 бетона и 0,7 м3 кирпича общим весом 1700 кг.

Такое ограждение тяжелое, для него делают ленточный или комбинированный фундамент.

Для забора из профнастила, дерева или металлических решеток достаточно забетонировать столбы, а для надежности – связать лентой небольшого заглубления.

Ограждение из профлиста

Грунт

Важно учитывать грунт, на котором делают бетонную основу. На песчаном или торфяном грунте лучше использовать ленточный монолит шириной 25 см, глубиной 40 см

Марка бетона – М200.

На глинистой поверхности – ленточный или комбинированный. Ширина фундамента – 25 см, глубина – 50 см. Глубина лунок под колонны – 1,5 м. Марка бетона – М200.

На супеси используют монолитную ленту шириной не менее 25 см, глубина фундамента – 50 см. На дно укладывают песчаную подушку. Марка бетона – М200.

Глубина промерзания почвы

Фундамент заливают ниже отметки промерзания почвы, в противном случае конструкция может деформироваться.

Установка каркаса

В том случае, когда уровень промерзания низкий, применяют плавающий тип фундамента. Роют траншею глубиной 60 см. На дно засыпают слой щебня толщиной 10 см, тщательно утрамбовывают. Остальной объем ямы засыпают песком и уплотняют.

На подушку заливают монолитную армированную ленту высотой 40 см и шириной 30 см в зависимости от конструкции забора. Армируют монолит арматурой диаметром 10–12 мм.

Это основные условия для правильной оценки ситуации, чтобы решить, какое основание для забора с кирпичными столбиками выбрать.

У частного дома

На видео подробно рассказывается, как сделать столбчатое основание.

Стоимость ленточного фундамента в рублях

Любые инструкции и самые точные указания к работе – неполные без цены на материал и изделие. Список стоимости услуг и цен на строительные материалы:

  1. Стоимость одного погонного метра ленточного основания шириной 25 см, высотой 40 см в среднем по стране обойдется заказчику в 2000–2400 рублей. В цену включены стоимость материала и работа.
  2. Кирпич облицовочный 25х12х6,5 см обойдется покупателю от 10 до 20 руб. за шт., а стоимость кирпича 25х12х8,8 см – от 15 до 30 руб. за шт. в зависимости от производителя.
  3. Бетон марки М200 без доставки – от 2700 до 3500 руб. за 1 куб, а марка бетона В20 или М250 – 3700–4000 руб.
  4. Тонна арматуры диаметром 10 мм стоит до 40000 руб. за 1 тонну или 37 руб. за погонный метр.
  5. Песок, 1 м3 – 500 руб.
  6. Щебень, 1 м3 – 650 руб.
  7. Цена цемента марки М500 составит 360 руб. за мешок 50 кг.

На фото изображено готовое ограждение.

Готовая изгородь

Ленточное основание под забор – разновидности фундаментов и критерии выбора

При увеличении массы оградительной конструкции должно применяться фундаментное основание большей прочности. Для массивных опор забора и конструкций с тяжелыми кирпичными или каменными столбами необходим железобетонный фундамент под забор. Стоит остановить выбор на ленточном фундаменте, возводимом на всех видах почвы. Фундамент для забора ленточный надежен и отличается повышенным запасом прочности.


Необходима надежная ограда вокруг частного дома

Для строительства ограждений применяются следующие виды фундаментов ленточного типа:

  • составной. Он отличается простотой конструкции. Сборный фундамент сооружается из различных видов бетонных блоков или природного камня. На сборной подушке каменное ограждение не подвергается деформациям и сохраняет устойчивость в процессе эксплуатации. Технология возведения сборного основания предусматривает подготовку траншеи, формирование подушки с последующей укладкой блоков или камня на цементный раствор;
  • цельный. Монолитная конструкция фундаментной основы более популярна по сравнению со сборным вариантом. Для сооружения фундаментной ленты извлекается почва по контуру будущего забора, засыпается песчано-гравийная смесь на дно приемка и сооружается опалубка. Высота опалубки определяется уровнем возвышения фундамента над поверхностью почвы. Затем устанавливается арматурная решетка и выполняется бетонирование.

По уровню заглубления в грунт фундаментная основа ленточного типа делится на следующие разновидности:

Для сооружения ограды важно правильно выбрать оптимальный вид фундамента

  • мелкозаглубленный фундамент, применяемый для установки облегченных оградительных конструкций из сетки рабицы, профилированного металла или древесины. Мелкозаглубленная разновидность фундаментной основы применяется для строительства ограждений на стабильных и слабопучинистых почвах. Глубина закладки фундамента составляет 0,5-0,7 м;
  • глубоко заглубленное фундаментное основание, используемое для тяжелых каменных, блочных или кирпичных ограждений. Основание подошвы заглубленного фундамента расположено ниже уровня замерзания почвы на 0,3 м. Для сооружения заглубленного фундамента необходим увеличенный объем стройматериалов, влияющий на общий объем затрат.

Важно правильно выбрать оптимальный вид фундамента для сооружения ограды вокруг участка. Следует учесть ряд факторов:

  • конструктивные особенности ограждения;
  • массу составных элементов будущего забора;
  • величину нагрузки, действующей на опорные столбы;
  • характеристики грунта;
  • уровень замерзания почвы;
  • особенности рельефа;
  • близость нахождения водоносных пластов;
  • общий объем затрат.


Срок службы всей ограждающей конструкции зависит от того, насколько правильно выбран тип фундаментаНа устойчивость фундаментной основы влияют также следующие моменты:

  • вероятность усадки грунта при сезонных изменениях влажности и колебаниях температуры;
  • воздействие атмосферных факторов и возможное подмывание фундамента талыми водами;
  • суммарная площадь оградительной конструкции, парусность которой вызывает деформацию.

Важно правильно подобрать размеры фундаментной ленты и определиться с размерами арматурной решетки. Выбирая разновидность ленточного фундамента для будущего забора, учтите требования, предъявляемые к фундаментной основе

Главные критерии выбора:

  • обеспечение устойчивости тяжелых заборов;
  • равномерное распределение массы ограды на почву;
  • предотвращение деформации ограждения и локальной усадки;
  • недопущение обрушения забора под ветровой нагрузкой;
  • сохранение устойчивости конструкции при подвижках почвы.

Для правильного определения вида ленточного фундамента следует выполнить прочностные расчеты, основывающиеся на особенностях конструкции забора и результатах геодезических изысканий.


Забор может покоситься, если фундамент будет слабым

Особенности устройства ростверка

Фундамент под относительно легкие конструкции может выполняться в виде ростверка. При этом основные опоры, на которых устанавливаются колонны или стойки забора, заливаются на глубину промерзания.

Чертеж для монтажа ростверка фундамента

В зависимости от применяемого типа бетонирования они выполняются как бетонный или бутобетонный ленточный фундамент. Участок, выполняемый в виде ригеля или фундаментной балки, закладывается на глубину в 0,5–0,75 метра.

Такое решение позволяет распределить вес на основные фундаментные опоры, при этом предохранив элементы ростверка от морозного пучения грунта. Высота всех элементов фундамента выводится под проектную отметку, определенную для этого участка ограждения. Ростверк не стоит делать из бутобетона, так как его невозможно армировать. Бетонирование элементов фундамента одной высоты следует проводить одновременно как опорной части, так и ростверковой.

Пример монтажа ростверка фундамента для забора

Армирование

Ленточный фундамент для забора работает в достаточно сложных условиях. Прежде всего, по причине своей протяженности и из-за отсутствия поперечных элементов. Поэтому высока вероятность появления трещин и деформаций в основании, которые могут привести к разрушению ограждающей конструкции сооружения. Хотя это требование нельзя считать обязательным, но, если есть возможность и желание, лучше его реализовать.

Оптимальным вариантом армирования будет установка двух поясов из арматуры диаметром от 12 миллиметров, с шагом в поперечном направлении в 100–150 миллиметров. Продольную арматуру следует перевязать через 30–40 сантиметров поперечными стержнями. Армирование ростверка необходимо как в средней части, для восприятия изгибающих нагрузок, так и в местах примыкания к столбчатым фундаментам.

Выполняя армирование своими руками, не забывайте требования по обеспечению защитного слоя бетона. Толщина его от внешней грани любого бетонного элемента до наружной поверхности арматуры не должна быть менее пяти сантиметров. Опалубка элемента определяет его внешнюю грань, контроль зазоров проводится до начала бетонирования. В процессе заливки фундамента при необходимости производится установка закладных элементов.

Гидроизоляция

Фундамент под ограду с кирпичными столбами не требует устройства обмазочной гидроизоляции, в отличие от фундаментов зданий. Хотя если она будет сделана, хуже не будет, бетон меньше подвергнется воздействию грунтовых вод. А вот вертикальную гидроизоляцию между бетонным основанием и кирпичными или блочными стеновыми элементами сделать нужно обязательно.

Для нее можно использовать один-два слоя гидроизола, рубероида или аналогичного материала. Выбор определяется разницей цен на них. Установка гидроизоляции выполняется по слою битумной мастики.

Из чего сделать каркас

При монтаже забора на даче в приоритете хозяев не только длительный срок службы, но и минимум затрат на строительные работы.

Для постоянных ограждений в частном секторе хозяева выбирают металлический каркас, вокруг небольших участков земли ‒ деревянный.

Разберем нюансы каждого вида материала.

Металлопрокат (профильная труба)

В сочетании с профлистом этот вариант наиболее оптимален. Забор выйдет надежным, устойчивым к ветровым нагрузкам. Такой каркас допускается устанавливать на усадьбах под уклоном, на неровной местности.

Для соединения элементов применяется сварка. Листы прикручиваются к каркасу саморезами или заклепками.

Выбор средства, и описание технологии читайте в статье: «Способы покраски металлического забора».

Деревянный (из бруса)

Недорогой вариант ‒ установить каркас из бруса. Представляет собой решетку. К вертикально закрепленным столбам поперек фиксируются лаги. Делается это с помощью гвоздей, саморезов или пазового соединения.

Деревянная конструкция уступает по прочности, сроку службы металлической, поэтому ее выбирают гораздо реже.

Перед установкой элементы защищают от влаги антисептиками.

Раствор и кирпич для столбиков

Раствор делают цементно-песчаный с пропорцией 1:5 (или 1:6). Песок лучше брать мелкой фракции, цемент высокой марки — не ниже М400. Для пластичности можно добавить немного жидкого мыла для рук или моющего средства для посуды (20-30 гр. на стандартный замес — 1 ведро).

Важно при составлении раствора получить нужную текучесть. Он не должен быть сухим, но и с жидким работать неудобно, потому воду добавляют постепенно, следя за консистенцией раствора

Нужное состояние можно проконтролировать следующим образом: выкладываете на какую-то поверхность некоторое количество раствора, кельмой на нем наносите крест. Потом берете отмеченный участок на кельму и следите за крестом: он не должен «плыть».

Оптимальная консистенция раствора для кладки кирпичных столбов

Можно при желании получить черный раствор: добавить в него сажи. Она продается в строительных магазинах мешками. Добавляете небольшую порцию сажи и получаете декоративные швы без покраски.

Черный раствор добавляет декоративности

Кирпич для столбов используют любой, только обратите внимание на количество циклов разморозки-заморозки (чем больше, тем лучше) и на геометрию. В идеале отклонения в размерах не должны быть больше пары миллиметров

Тогда работать вам будет просто. Если партия попалась разнокалиберная — внимательно отсортируйте по размерам, чтобы в одном столбе кирпичи имели минимальное расхождение.

Кладка кирпичных столбов для забора своими руками (с видео)

Процесс кладки кирпичных столбов для забора своими руками рассмотрен на небольшом примере. Итак, чтобы построить небольшую полую колонну с четырьмя кирпичами в одном ряду высотой 900 мм (исключая нижний ряд из клинкерных кирпичей), с фундаментом 600 x 400 и глубиной 110 мм, понадобятся следующие материалы:

  • для фундамента: 10 кг цемента, 25 кг песка и 40 кг заполнителя (щебня);
  • для кирпичной кладки: 50 керамических кирпичей; 5 клинкерных кирпичей; 10 кг цемента; 40 кг строительного песка; 5 кг извести или 10 мл пластификатора; металлический арматурный прут длиной около 1 м;
  • для штукатурки: 8 кг цемента; 48 кг строительного песка; 4 кг извести или 8 мл пластификатора.

Для строительства отдельно стоящего столба необходимо вынуть грунт под фундамент указанных размеров. Если этот столб пристраивается к стене и должен быть построен одновременно с ней, фундамент нужно уложить заранее, чтобы он мог просохнуть.

Перед началом кладки кирпичного столба для забора выложите первый ряд кирпичей без раствора. Проверьте, как будут перевязываться ряды столба и стены. Не забудьте, что в пролете забора с двумя столбами перевязывается только один из них, а у второго создается температурный шов. После этого можно приступать к строительству столба, используя раствор.

Для простеночных столбов, входящих в состав стены или стоящих возле нее в качестве опор, имеется выбор: либо перевязка кирпичной кладки столба с системой перевязки стены, либо колка кирпичей пополам и на три части в перемежающихся рядах кладки, чтобы оставить вертикальный шов по краям столба и затем усиливать горизонтальные ряды с помощью металлических анкерных или стеновых стяжек.

В случае если вертикальный шов остается не заделанным, преимущество в том, что его можно использовать как деформационный или температурный шов (его еще называют компенсационным зазором) для длинных стен. Это вертикальная щель, разделяющая фундамент и пролеты на отдельные фрагменты.

Обратите внимание на фото – при кладке столба для забора из кирпича строительный раствор в вертикальном шве, проходящем по полной высоте стены, отсутствует:

Это позволяет стене расширяться и сжиматься вдоль всей длины пролета, предотвращая растрескивание забора при изменениях температуры.

Чтобы удерживать стену в направлении горизонтального прогиба, в нее наполовину вмазывают плоскую оцинкованную металлическую полосу, другая половина которой расположена в кладке столба. Края других открытых вертикальных швов заполняют нетвердеющей мастикой.

Лучше всего создавать такие швы в простеночных столбах. Располагать их следует приблизительно через каждые 6 м, но не реже чем через 10 м.

На видео «Кирпичные столбы для забора своими руками» показано, как выполняется их кладка:
