Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину защитного слоя бетона

Необходимый ремонт

Если кромка монолита постепенно начинает разрушаться ввиду воздействия механического давления снаружи, которая в какой-то мере всегда сопровождает активную эксплуатацию, понадобится своевременный ремонт. Причем чем раньше реализовать процедуру, тем более вероятен шанс, что серьезного демонтажа в результате не понадобится. Одно дело избавиться от последствий разрушившегося раствора, который лишь слегка начинает оголять металлическое нутро. И совсем иное бороться с последствиями длительного воздействия коррозии, когда он прута уже осталась лишь слабая тень. В качестве ремонтных процедур применяется:

  • Штукатурка. Первоначально поврежденный участок полностью очищается от мусора и примесей. Частично промывается, высушивается. И лишь потом наносится специализированная смесь, которая закрывает трещины и щели.

  • Бетонирование. Более длительная, но зато и более надежная процедура. Применяется, если уже была частично разрушена и сетка. Тогда корродированные зоны полностью изымаются, ставится новая конструкция, а после происходит ее бетонирование. Своего рода капитальный ремонт.

  • Нанесение клейкого полимера. Это процедура оклейки специальным полимерным средством, которое защищает не только от влаги и дальнейших разрушений, но и термического фактора. Согревает нутро изделия.

В любом случае до ремонта лучше не доводить. И заранее принимать меры. Ведь фактически, если нужны меры восстановления, значит, нормы СП в текущий момент уже нарушаются. И толщина защитного слоя поперечной арматуры на данный момент времени меньше, чем должна быть по правилам.

Коррозия арматурного каркаса приводит не только к снижению прочностных характеристик стальных прутов, но довольно быстро может проявиться эрозией и разрушением поверхностного слоя всей железобетонной конструкции

Поэтому арматурный каркас, находящийся внутри бетонного монолита, необходимо в максимальной степени отгородить от проникновения к нему влаги в любом виде. Необходим барьер от агрессивного воздействия различных химических растворов, образующихся вследствие ставшего уже обыденным явлением техногенного загрязнения воздуха и грунта. Кстати, немалую роль в нейтрализации процессов химической коррозии играет щелочная среда, присущая бетону.

Вот в роли такой преграды и выступает прослойка, называемая «защитный бетонный слой». Но этим ее функции не ограничиваются. По сути, правильно созданная прослойка обеспечивает стабильную комплексную «работу» стального прута и бетона.

Итак, защитный бетонный слой выполняет следующие функции:

  • Обеспечивает требуемое позиционирование арматурного каркаса внутри бетонного массива.
  • Способствует равномерному распределению нагрузки на арматуру и основную массу бетона.
  • Защищает металл от влаги, химических реагентов, иных негативных внешних воздействий, возникающих при сезонных изменениях погодных условий.
  • Создаёт возможность качественной анкеровки (закрепления) арматуры в бетоне для обустройства стыковки арматурных каркасов соседних ж/б-конструкций или переходов на другой уровень.
  • Значительно повышает огнестойкость железобетонной конструкции.
  • Служит надежным основанием для последующего монтажа дополнительной защиты (гидро— и термоизоляции), на надземных участках фундамента – цокольной отделки.

Толщина этого защитного слоя берется «не с потока». Если она будет меньше установленной нормативами, то металл все равно начнет постепенно разрушаться коррозией. В то же время выдерживать ее чрезмерно большой (не нарушая при этом расчетных размерных параметров арматурного каркаса) – возрастут общие затраты на строительные материалы. Поэтому, необходимо выбрать единственно верный вариант этого параметра, который, как говорилось выше, нормируется СНиП.

Зависит толщина защитного слоя от следующих моментов:

  • Диаметр и тип арматурного прута. Чем больше размер прута в сечении, тем толще должен быть защитный слой
  • Сила и характер механической нагрузки на фундамент.
  • Условия окружающей среды, в которые будет эксплуатироваться конструкция. Например, если фундамент устанавливается на влажных почвах, необходима надежная гидроизоляция конструкции. И в этом случае толщина защитного бетонного слоя должна быть максимально допустимой. Более подробная информация, касающаяся воздействия на железобетонную конструкцию внешних агрессивных сред, находится в СНиП 2.03.11—85 «Защита строительных конструкций от коррозии» в пунктах 2.18.- 2.29. и таблицах № 9—11.

Позаботьтесь о фундаменте – он требует утепления и гидроизоляции!

К сожалению, очень многие неопытные строители игнорируют вопросы дополнительной защиты основания дома от воздействия влаги и отрицательных температур. Чтобы обеспечить максимальную долговечность здания и комфортность проживания в нем необходимо провести комплекс работ по гидроизоляции фундамента тем или иным способом, а затем выполнить и утепление фундамента. Обо всем этом – в специальных публикациях нашего портала.

  • Тип строения или отдельно расположенного железобетонного изделия. Размеры слоя для каждого из типов нормируются специальными документами.
  • Технические эксплуатационные условия. В арматурном пруте, используемом в конструкциях с большой нагрузкой, возникает большее напряжение, чем в тех, которые имеют незначительную нагрузку. Стало быть, и защита для него должна быть более полноценной.

Виды арматур

Для армирования бетона используют сетки, монолитные и дисперсные конструкции. Они отличаются по эксплуатационным свойствам, поэтому в каждом конкретном случае выбирают конкретный тип арматуры. Их технические характеристики следующие:

  • Монолитное. Такой тип армирования чаще всего используют при возведении железобетонных блоков в заводских условиях. Особенности строительства заключаются в каркасном монтаже прутьев. Они устанавливаются в один или несколько слоев. Между собой их соединяют проволокой поперек и по вертикали. За счет этого удается получить ячейки с шагом в 20 сантиметров.
  • Дисперсное. Подобный тип армирования означает добавление в подстывший бетон мелкодисперсных компонентов – фибры. Материал делают из полипропилена, базальта, стали и стекловолокна. Подобный тип армирования на сегодняшний день получил наибольшую популярность.
  • С помощью сетки. Большой популярностью пользуется армирование металлической сеткой. Установить ее очень просто. Подобную сетку делают из полимера, композита или железа. Материал легко приобрести в любом строительном магазине. Наибольшей популярностью пользуется композитная и полимерная сетки, которые практически не подвержены коррозии.

От чего зависит толщина слоя бетона?

Назначение защитного слоя:

  • Закрепление армирования в толще конструкции;
  • Обеспечение совместного нагружения армирования и бетона;
  • Эффективная защита армирования от внешнего воздействия: атмосферной, химической или другой коррозии, повышенной влажности, мороза и других вредных факторов.

При этом если толщина слоя будет недостаточной, то материал армирования начнет разрушаться, а если толщина будет выше установленной оптимальной нормы, возрастет стоимость строительства. При этом толщина тела слоя для различных случаев оговорена нормативным документом СНиП 52-01-2003 и зависит от следующих основных факторов:

  • Вида арматуры;
  • Механической нагрузки и характера механической нагрузки: продольная, поперечная, конструктивная, напряженная и ненапряженная;
  • Вида ЖБИ;
  • Мощности сечения элементов ЖБИ;
  • Условий эксплуатации.

Классификация

В зависимости от характеристик материала выделяют различные виды арматуры. Существует такая классификация стройматериала:


Для данного раствора подходит именно рифленые стержни.

  • По форме: Круглая. Используется для укрепления железобетонных блоков.
  • Квадратная. Применяется для угловых сооружений.

По рифлености:

  • Гладкая. Не применяется для железобетонных блоков.

Рифленая. Чаще всего используется при заливке бетона, так как имеет граненую форму. Это способствует хорошей сцепке материала с бетонной смесью.
По форме:

  • Продольная. Делает возможным растяжение бетонной связки, что предотвращает разрушение бетона при растяжке.

Поперечная. Название обусловлено размещением арматуры перпендикулярно к продольным прутьям.
Напрягаемая. Работа по заливке бетона начинается с натяжения арматуры, что после формирования поверхности делает готовое изделие крепче.
По типу материала:

  • Стальная. Имеет вид стержня с поперечными сечениями. Именно этот вид обеспечивает прочность железобетонных блоков.

Композитная. Составляющими этого вида стройматериала являются волокна стеклянного, углеродного, арамидного или базальтового типа.

Пошаговая инструкция выполнения капитального ремонта

Технология выполнения полной замены пласта включает несколько этапов:

  • Определение толщины ряда. В этих целях рекомендовано использовать специальный измерительный прибор;
  • Снятие старого слоя до металлического каркаса;
  • В случае необходимости осуществляется очистка арматуры от ржавчины. В зависимости от степени уровня коррозионных повреждений выбирают способы очистки: при помощи щетки, шлифовкой, пескоструйной машиной. Обработку арматуры следует производить со всех сторон. По окончании работ, в целях защиты от возможной коррозии в дальнейшем, на поврежденные участки металлического каркаса наносят антикоррозионное покрытие на основе эпоксида или цемента;
  • Подготовка поверхности. Данный этап выполняется аналогично подготовке поверхности при текущем ремонте;
  • Завершающий эта – нанесение нескольких слоев бетонной смеси под сильным давлением воздуха (способ торкретирования поверхности). Таким способом осуществляется тесное взаимодействие частиц раствора с подготовленной поверхностью сооружения и заполнение всех пустот, щелей и пор. Толщина ряда не должна быть меньше 3 см.

Если поверхность имеет большое количество дефектов, сильно повреждена, и замазывать бессмысленно, в таких случаях старый слой не снимают, а наращивают посредством бетонной стяжки.

Расскажите об этой статье друзьям в соц. сетях!

Образец расчета арматуры для фундамента

Правильно уложенная на фундамент рабочая арматура увеличит его прочность на разрыв и изгиб. Есть еще и вспомогательная арматура, устанавливаемая вертикально. Она обеспечивает прочностью на срез.

В обоих вариантах используются различные виды армирования, что следует учитывать:

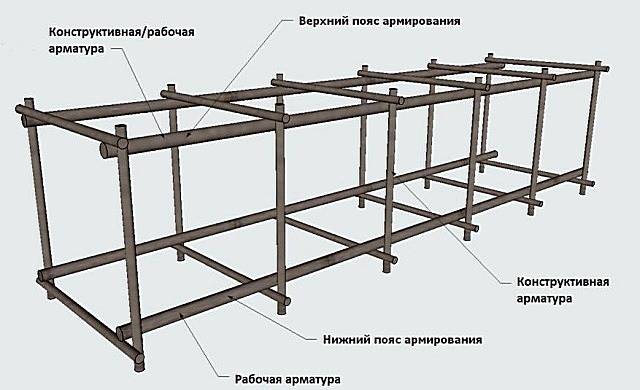

  • Первые шаги начинаются с того, что по периметру опалубки, собранной в ленточном котловане, вбиваются вертикально прутья. При этом выдерживаются одинаковые расстояния между стержнями – 50-80 см. Диаметр самой арматуры находится в пределах 0,8-1 см, а высота прутьев равна глубине котлована.
  • К вспомогательным прутам вяжут внизу и вверху горизонтальные пояса, количество прутьев в которых выбирают с учетом рекомендаций, приведенных в таблице:
Ширина пояса, смКоличество прутьев
Не более 40 см2
Более 40 см3

При достаточно глубоком котловане допускается в горизонтальных поясах прокладывать по четыре прута.

Расстояние от наружного края пояса до оконечной точки вертикального стержня не должно превышать 10 см.
Чтобы армировочный каркас был единой неподвижной конструкцией, особое внимание нужно уделять соединению углов. Здесь лучше использовать систему перекрестных лент, объединив между собой пруты двух горизонтальных поясов

Не помешает для усиления углов и использование арматурной сетки.

Нужно взять во внимание и такой момент – арматура для ленточного фундамента не должна ложиться на землю. Рекомендуется использовать бетонную подложку

До того, как будет выполняться окончательная сборка каркаса, делают первую заливку толщиной в 5-7 см. Когда бетон застынет, можно выполнять сварку (или привязку) друг с другом нижнего и верхнего поясов.

Технология выполнения армированных работ

При значительных нагрузках, в нижней части конструкции появляется трещина, а затем полное разрушение, это происходит от того, что нижний участок не способен выдерживать растяжение, а верхняя часть отлично переносит сжимание. Поэтому защитный слой для арматуры должен иметь правильную толщину. Чтобы предотвратить разрушение балок, в конструкцию из бетона укладывают арматуру стального вида, при застывании, материалы будут тщательно сцеплены между собой. А арматура будет принимать на себя основную растягивающую нагрузку.

Арматура может быть монтажной, распределительной или рабочей. Изготавливается материал из различного вида стали. При закладывании арматурных элементов в бетонный раствор, необходимо соблюдать толщину слоя заливки, которая оказывает защитное действие. Например, при изготовлении бетонной плиты, толщина бетона должна быть не меньше 15 миллиметров, в балках или колонах 20-30 миллиметров, фундаментах от 70 миллиметров. Для заливки фундамента обычно используют армирующую сетку, для колон – стержень, которые соединяют специальным хомутом. При изготовлении балок используют каркас из арматуры.

Поведение железобетона

Армированный бетон – это прочный и надежный материал, который используется в самых разных сферах строительства. В соответствии с поставленными задачами к армирующей системе предъявляют такие основные требования: хорошая механическая прочность, адгезия с , малогабаритность, небольшой вес, близость коэффициента линейного температурного расширения к показателям бетона, стойкость к влиянию компонентов раствора.

Стальные прутья и сетки в значительной степени улучшают свойства строительного материала, для чего бетон армируют практически всегда в процессе выполнения сложных работ. В основном усиливают балки, плиты и колонны.

Элементы, где есть нагрузки на бетон:

  • Балки – напряжение однородное, растяжение больше действует на нижнюю часть, которую укрепляют каркасом, усиливая сопротивление растяжению и передачу его стали.
  • Плита – опирается на 2 или 4 стороны, наибольшее растяжение посредине, сетку крепят с двух сторон, укрепляя их одинаково.

Армирование бетона осуществляется несколькими методами: дисперсное, с использованием сетки, монолитное (стержневое, каркасное). Обычно армируют фундамент, конструкции жилых домов, монолитные сооружения, перекрытия и т.д.

Как обеспечивается соблюдение требуемой толщины защитного бетонного слоя

В данной публикации мы не станем подробно останавливаться на иных правилах монтажа арматурного каркаса для фундамента. Это – очень обширная тема, и она хорошо рассмотрена в других статьях нашего портала.

Если ознакомиться с рекомендуемыми инструкциями (к которым ведут ссылки), то становится понятно, что величина защитного слоя закладывается уже при проведении расчетов каркаса и составлении чертежей будущей арматурной конструкции. Но как соблюсти это уже на практике?

Понятно, что нижний ярус арматуры должен быть приподнят над уровнем дна траншеи (котлована) на необходимую высоту. Полную безграмотность проявляют те «мастера», которые используют в качестве подпорок оставшиеся после монтажа опалубки обрезки доски или бруса. Дерево, во-первых, недолговечно, а во-вторых — не станет преградой для проникновения влаги. И в местах таких опор под подошвой неизбежно появятся очаги распространения коррозии стальной арматуры.

Допустимый, но, скажем прямо, не самый идеальный вариант – использовать для подкладок обломки кирпича или бетона. Все равно «герметичность» защитного слоя в точках опоры будет недостаточной.

Цены на бетономешалку

бетономешалка
Допустимый вариант подпорок под нижний ярус армирующего каркаса – обломки кирпича или старого бетона. Но все же – не без недостатков.

Оптимальным вариантом видится применение специальных полимерных стоек. Они выпускаются различной высоты, то есть имеется возможность подобрать именно такие, какие требуются для данной конструкции. Стоимость их, особенно на фоне общих затрат на создание фундамента — совсем невелика. Но зато они имею полую конструкцию, которая также заполнится бетоном при заливке, и арматура будет «запечатана» бетоном по все длине.

Специальный элемент — пластиковая стойка-«стакан», обеспечивающая требуемую толщину защитного слоя со стороны подошвы фундамента. Наверное, самое практичное и надежное решение проблемы.

Аналогичным образом удобнее всего поступить и для создания необходимого просвета между внешними продольными прутьями и стеками опалубки. При заливке весьма тяжеловесного бетонного раствора каркас может сместиться, и его требуется надежно зафиксировать в определенном положении. Для этого применяются специальные фиксаторы—«звездочки» требуемого радиуса. Устанавливаются они буквально одним движением, и проблема решается сама собой.

Что может быть проще – установить «звездочки»-фиксаторы, и необходимый просвет между арматурой и опалубкой не нарушится при заливке бетонного раствора.

Кстати, можно посмотреть интересный видеосюжет, в котором мастер делится секретом самостоятельного изготовления бетонных фиксаторов для арматуры. Очень неплохой вариант в тех случаях, когда нет возможности приобрести специальные «стаканы» или «звездочки».

Видео: Как можно самостоятельно изготовить фиксаторы для задания защитного бетонного слоя

Непосредственно перед заливкой бетона, после окончания монтажа арматурного каркаса, имеет смысл еще раз внимательно осмотреть созданную конструкцию. Случается, что какой-либо поперечный конструктивный прут своим торцом «опасно приближается» к стенкам опалубки. Лучше это устранить сразу – подрезать его для задания требуемого просвета. В противном случае именно в этой точке может образоваться скол бетонной поверхности, появиться поверхностная трещина. И хорошо, если этим все ограничится – хуже, когда такой участок становится очагом распространения масштабной эрозии бетона.

*******

Итак, для того чтобы создать равномерный защитный бетонный слой, необходимо выставить армирующий каркас с учетом установленных норм, то есть разместить арматурные пруты на заданном расстоянии ото дна и от стенок опалубки. При заливке бетонного раствора, его необходимо максимально равномерно и плотно распределить по всей емкости опалубки. Этим обеспечится равномерное распределение нагрузок, а металл арматурного «скелета» будет должным образом защищен от внешних воздействий, а значит — и от возникновения очагов коррозии. А это, в свою очередь – залог общей долговечности и надежности всего фундамента в целом.

Выбор толщины слоя

Выбирается толщина предохранительного пласта бетона, исходя из строительных требований и правил, благодаря которым возможно определение требуемых значений в различных ситуациях. Таким образом, при возведении монолитных железобетонных построек используется толщина слоя на пять миллиметров меньше толщины сечения арматуры при условии применения тяжелого материала с мелкозернистыми гранулами.

Толщина слоя зависит и от толщины арматуры.

При использовании арматуры с сечением от 4 до 18 мм соответствует толщина предохранительного пласта бетона от 10 до 25 мм. Применяются для крепежа арматуры фиксаторы «стульчик». В состав «стульчика» входят добавки, которые обеспечивают устойчивость к термическому воздействию. «Стульчик» не деформируется под арматурой в результате воздействия высоких температурных режимов, не трескается и не сыпется при низких температурах. Применение «стульчика» в строительстве монолитных конструкций позволит удержать правильное расположение арматурного каркаса внутри железобетона. Используя фиксатор «стульчик», гарантируется прочность и надежность сооружаемых зданий. При надобности создания предохранительного пласта толщиной от 30 до 50 мм, применяют «стульчик» большего размера. «Стульчик» для арматуры выпускается с шагом размером 5 мм.

Основные показатели

Показатели сооружений, используемые в промышленности, определяют минимальный пласт защиты в таких числовых показателях:

  • в сборных фундаментах показатель соответствует тридцати миллиметрам;
  • для плоских и рельефных плит, стен и панелей – двадцать миллиметров;
  • в сборных фундаментах с применением бетонной подготовки – тридцать пять миллиметров;
  • в фундаментах без подготовки из бетона – семьдесят миллиметров;
  • в балках фундамента – тридцать миллиметров;
  • в колоннах – двадцать миллиметров.

Арматура ненапрягаемая

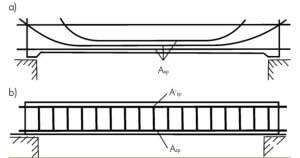

Схема напрягаемого и ненапрягаемого продольного армирования балок.

При использовании защитных слоев в бетоне с ненапрягаемой арматурой, слой должен быть не меньше диаметра сечения стержня. Также плита толщиной десять сантиметров должна соответствовать слою в один сантиметр. Балки, высота которых достигает 25 сантиметров, должны обладать защитным слоем в два сантиметра. В строительстве фундаментов слой защиты составляет три сантиметра. При работе с бетоном, в состав которого входит стальной каркас, толщиной больше десяти сантиметров применяют пласт защиты пятнадцать миллиметров.

Арматура напрягаемая

В постройках из железобетона с наличием осевой напрягаемой арматуры в месте, где происходит нагрузка на бетонный раствор, предохранительный пласт должен быть не меньше 2 диаметров сечения арматуры. В некоторых случаях защитный пласт достигает трех диаметров. Однако диаметр сечения арматуры не должен быть меньше 0, 2 см.

В момент напряжения осевой арматуры на бетон в каналах нужно соблюдать расстояние между ними, но оно не должно быть меньше 20 мм.

В конструкциях промышленного назначения

В конструкциях промышленного назначения применяют предохранительный пласт толщиной:

  • два сантиметра в плитах с плоской или ребристой поверхностью, стенах;
  • два сантиметра при строительстве бетонных основ или фундаментных балок;
  • двадцать пять миллиметров в фермах, колоннах, балках;
  • два сантиметра при возведении построек под землей.

Чтобы обеспечить защитным пластом торец арматурной палки, применяют толщину слоя в 1 см для девятиметрового сооружения, 1,5 см для 12 метровой и 2 см для железобетонных построек, длина которых превышает двенадцать метров.

При негативных условиях окружающей среды

При неблагоприятных факторах внешней среды толщина защитного слоя бетона может отличаться:

  • в случае наличия подготовки из смеси цемента с водой основы зданий и сооружений – не меньше 4 см;
  • при постоянном соприкосновении сооружения с поверхностью земли – 7,5 см;
  • при соприкосновении построек, в состав которых входит арматурный каркас, с поверхностью земли под действием неблагоприятных явлений природы – 5 см;
  • если планируется эксплуатация зданий и сооружений на открытом воздухе – 3 см и больше;
  • в железобетонных постройках присутствует влажность – 2,5 см.

Необходимый инструмент и материал для сборки металлического каркаса

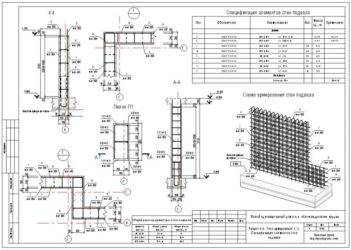

Схема видов арматурных каркасов для фундамента

При проведении бетонных работ понадобится такой инструмент и материал:

  • болгарка, с ее помощью быстро и максимально удобно подгоняются размеры арматуры;
  • строительная рулетка;
  • водяной уровень, позволяющий максимально правильно выставить металлический каркас и залить бетон;
  • вязальная проволока и пассатижи или сварка с электродами;
  • держатели или фиксаторы для равномерной и быстрой фиксации арматурного каркаса.

При устройстве бетона следует уделить внимание не только его качеству, но и равномерному и грамотному распределению на поверхности металлического каркаса. Равномерный слой, защищающий металл, позволит получить надежную, огнестойкую и коррозионно-устойчивую железобетонную конструкцию

Выбор оптимальной толщины

Все конкретные данные о защитном слое бетона представлены в нормативных документах. Эти нормы являются оптимальными для защиты металлических конструкций в различной бетонной продукции. Рассмотрим те, которые чаще всего встречаются при выполнении такого рода работ.

  • В случае, когда арматура размещается продольно и является ненапрягаемой или же натяжной, то защитный слой должен быть по величине равный или чуть больше диаметрального сечения стержня.
  • Если речь идёт о фундаментных балках или фундаментах сборного типа, то толщина слоя бетона составляет 3 см.
  • В монолитных основаниях с присутствием бетонной подготовки – 3,5 см. В тех же монолитных основаниях, но с отсутствием бетонных подготовок – слой 7 см.
  • Если бетонная подготовка не используется или же основание монтируется на каменистом грунте, то защита уменьшается до 4 см.

Предоставим таблицу оптимальных значений данных величин.

Приведём некоторые данные по требованиям ACI 318-05: В принципе почти во всех случаях защищающий слой из бетона должен соответствовать диаметру арматуры, которая используются. Если же защищающий бетон превышает 5 см, то необходимо укреплять его с помощью конструктивной металлической сетки.

  • Защита на внешней стороне фундамента для арматуры с диаметральным сечением 20 мм составляет от 2,5 см до 4 см. Если диаметральное сечение более 20 мм, то размеры слоя защиты увеличивают до 5 см.
  • Бетонный слой для арматуры с диаметром до 40 мм со стороны, которая не подвергается воздействию внешних факторов, составляет 2 см.

Для того, чтобы зафиксировать требуемую величину бетонной защиты, используют специальные приспособления. Особенно они востребованы для установления нижних и боковых частей армирующего пояса. Их устанавливают на основании углубления фундамента и по бокам таким образом, чтобы они упирались об опалубку и зажимали армирующую конструкцию. Эти устройства не должны изготавливаться с помощью обрезков арматуры или с применением деревянных брусочков. Лучше всего приобрести уже готовые пластиковые фиксаторы.

Посмотрите видео, как правильно залить арматуру необходимым слоем цемента.

Показатели для поперечной арматуры

Для металлических прутьев, которые выполняют функцию поперечных соединений, величина слоя защищающего бетона, зависит от размеров разреза конструкции. Если его значение не превышает 25 см, то толщина защиты 1 см. Если же сечение более 25 см, то величина составляет– 1,5 см. Приведём некоторые данные максимально допустимых отклонений для защитного бетонного слоя:

В случае усиления бетонных конструкций, размер защиты из бетона должен составлять не меньше двух, а то и трёх значений диаметрального сечения арматурных стержней. Если выполняются работы с присутствием элементов, которые содержат продольный нагрузочный каркас, и он располагается в специализированных каналах с натягиванием на бетон, то толщина его должна составлять никак не меньше 40 мм и обязательно учитывается значение диаметрального сечения самого канала.

Рекомендуем посмотреть видео, рассказывающее о заливке поперечной арматуры.

Если нагрузочные элементы размещают со стороны влияния на них природных условий, то значение размера защиты из бетона составляет не менее 2 см. Устанавливаемые каркасы армирующих сеток или арматурных стержней располагаются на определённом расстоянии от концов элемента. Его самое меньшее допустимое значение таково:

Требования к напрягаемым элементам

  • Для балок длиной до 9 м, стеновых панелей с пролётом до 18 м, сборных плит – 10 мм.
  • Для сборных колон длиной более 18 м – 15 мм.
  • Для сборных участков длиной более 18 м – 10 мм.
  • Для монолитного фундамента, длина которого не более 6 м, а диаметр прутьев не больше 40 мм – 20 мм.
  • Для монолитных сооружений любой длины, с диаметром стержней более 4 см – 20 мм.

Арматура под бетон: виды и классификация

Арматура, применяющаяся в современном строительстве, классифицируется в соответствии со следующими факторами:

  • Материал изготовления – углеродистая сталь или стеклопластик.
  • Технология производства и физическое состояние: стержневая, канатная и проволочная.
  • Вид профиля сечения: круглый, гладкий или рифленый.
  • Работа арматуры в бетоне: напрягаемая или ненапрягаемая.
  • Назначение: рабочая, распределительная и монтажная.
  • Способ установки: сварная или связанная мягкой стальной, медной или алюминиевой проволокой.
Диаметр арматуры, ммПрофильНазначение
6гладкиймонтажная/для формирования хомутов
8монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10периодический (рифленый, ребристый)рабочая/используется для небольших построек с учетом параметров грунта
12рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16рабочая/используется для больших домов на сложном грунте

Также армирование бетона арматурой может быть иметь поперечный или продольный характер:

  • Поперечное армирование исключает образование наклонных трещин от скалывающих механических нагрузок и связывает бетон сжатой зоны с арматурой в «растянутой» зоне.
  • Продольное армирование воспринимает нагрузку на «растяжение» и препятствует возникновению вертикальных трещин в нагруженной зоне.

Какой вид, тип, диаметр и количество арматуры использовать в каждом конкретном случае, указывается в проектной документации на то или иное здание или сооружение. Тем не менее, многих застройщиков, которые возводят дома, и сооружения без проекта интересует распространенный вопрос: какой расход арматуры на 1 м3 бетона необходимый для обеспечения долговечности сооружения. Рассмотрим расход арматуры на куб бетона подробнее.

Факторы, влияющие на толщину

Для определения такого параметра учитывается ряд условий. Если толщина слоя бетона менее установленных нормативными документами значений, то металлический каркас через некоторое время начинает подвергаться коррозии. Если делать защиту большой, то увеличиваются общие финансовые расходы на приобретение материалов. Остается подбирать оптимальный вариант, нормы которого легко найти в СНиП.

На параметр толщины бетона оказывают влияние следующие моменты:

  • сечение и тип металлического материала. Чем толще пруток, тем больше параметры бетонной защиты;
  • усилие механического воздействия на фундаментное основание и ее характер;

  • условия, при которых предполагается эксплуатация фундаментной основы;
  • тип сооружения либо отдельно размещенного железобетонного элемента. Параметры слоев в таких случаях нормированы специальной документацией;
  • технические параметры эксплуатации. Прут, эксплуатирующийся под большой нагрузкой, подвергается значительному напряжению, следовательно, ему требуется полноценная защита;
  • функциональные нагрузочные усилия на стальные элементы. Арматурные прутья в каркасной системе делятся на конструктивные, распределительные и рабочие. Каждый из перечисленных типов смонтирован в общем каркасе по установленным правилам.

Характеристики и работа с арматурой

Чтобы понять, как работает арматура в бетоне, необходимо рассмотреть особенности самих материалов. Стальные элементы изготавливают с рифленой поверхностью для увеличения адгезии с . Поверхности могут быть с кольцевым, серповидным, а также четырехсторонним либо смешанным покрытием (демонстрируют наилучшую адгезию).

При сооружении своими руками обязательно четко следуют нормам расхода стали и заполнителя. В зависимости от проекта показатели будут разные. Обычно для фундамента берут около 160-200 килограммов на 1 метр кубический, несущих перекрытий – около 200 килограммов. Чаще всего предпочтение отдают стальным прутьям, но сегодня рынок предлагает также суперпрочные соединения из базальта, стекла, стеклопластика. Последний, кстати, лучше всего укрепляет элементы конструкции, обеспечивая малый вес и хорошую износоустойчивость.

с армированием – способы усиления:

1) Монолитное – производят каркасы на заводе, из выложенных несколькими слоями соединенными между собой прутьев диаметром 6-40 миллиметров, соединенных проволокой поперечно и вертикально. Может использоваться проволока металлическая диаметром 2-4 миллиметра. Стержни используются в напряженном и ненапряженном состоянии. В итоге получается каркас с крупными ячейками размером до 20 сантиметров.

2) Дисперсное – путем добавлением фибры из базальта, стали, стекловолокна (используется чаще всего) или полипропилена в определенный объем жидкого раствора. Стальную фибру делают из металлических опилок, в среднем добавку вводят в объеме 0.3-1.2 килограмма на кубический метр раствора (для особо прочных растворов повышают до 2-3 килограммов) на этапе замешивания. Значительно повышается стойкость бетона к воде, истиранию, растрескиванию.

Большой популярностью пользуется стекловолоконная фибра. Для самых прочных смесей берут до 3-10 килограммов на кубический метр.

3) С использованием сетки (из полимера, композита, стали) – работы выполняются легко, для разных задач сетки продаются с ячейками 15-20 сантиметров листами размером 0.5х2 или 1.5х2 метра. Конструкция прочна, но боится коррозии, может проводить холод и понижать теплоизоляционные свойства здания.

Арматура для бетона должна быть качественной: без большого слоя ржавчины (чтобы не отпадали крупные куски при обработке), с соответствующим маркировке и параметрам диаметром стержня, который может меняться в зависимости от условий хранения.

Способы обработки арматуры:

Гнутье – осуществляется вручную, на специальном гибочном станке, обращая внимание на радиус изгиба, указанный в СНиП.
Вязка – элементы связывают в единый каркас на месте или отдельно, потом перемещая.
Сварка – может выполняться встык или вприхватку. Чтобы понять, как правильно армировать бетон, необходимо рассмотреть свойства разных материалов и конструкций, изучить основные правила и нормы, этапы реализации задачи

Чтобы понять, как правильно армировать бетон, необходимо рассмотреть свойства разных материалов и конструкций, изучить основные правила и нормы, этапы реализации задачи.

Основные этапы выполнения работ:

  • Осмотр, подготовка площади, учет наклона, контура участка, измерение уровнем.
  • Создание опалубки из деревянных щитков, закрепление досок забитыми в землю кольями, оклейка внутренней части досок пергамином.
  • Подготовка арматуры.
  • Просчет расстояния между прутьями.
  • Соединение связкой или сваркой.
  • Заливка объекта, утрамбовка бетона для устранения воздушных карманов.
  • Ожидание полного затвердевания – около 2-3 недель, съем опалубки.

Использование фиксаторов

С помощью пластиковых фиксаторов монтаж арматурных прутьев выполняется быстро и точно. Подобные изделия выпускаются нескольких видов:

  • в виде вертикальных стоек;
  • круглые.

Все другие фиксаторы являются производными от перечмсленных основных видов.

Вертикальная стойка применяется при установке армирующей сетки либо конструкции пространственного типа в положении, несколько приподнятом над опорным элементом. Параметры высоты и опорных выемок могут различаться исходя из размеров сечения прутьев и проектного высотного уровня установки.

«Звездочки» округлых форм надеваются на горизонтальные или вертикальные ряды, расположенные вверху, при помощи особых замковых элементов в виде защелок. Расчетный радиус не позволяет пруткам приближаться к опалубочным стенкам, гарантируя требуемую толщину растворной прослойки. Выпуск подобных фиксаторных элементов налажен с разными диаметрами.

С помощью крепежных приспособлений, изготовленных из пластикового материала, становится возможным достижение следующих условий:

  • достигается высокоточная толщина защиты из бетонного раствора;
  • сокращаются сроки исполнения строительных мероприятий, но качество подготовки железобетонного сооружения при этом не снижается;
  • минимизируются финансовые расходы, предназначенные для производства ж/б сооружений.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
