Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Инструменты для вязки арматуры

Правильно создать прочный каркас «голыми руками» слишком трудно. Операция вязки даже при использовании мягкой проволоки требует приложения остаточно больших усилий.

В строительном магазине можно приобрести специальное приспособление для упрощения рабочих процедур

Оптимальным вариантом является применение инструментов с электрическим приводом. Они, а также другие технические средства, рассмотрены подробно в следующих разделах статьи.

Вязальный пистолет для арматуры

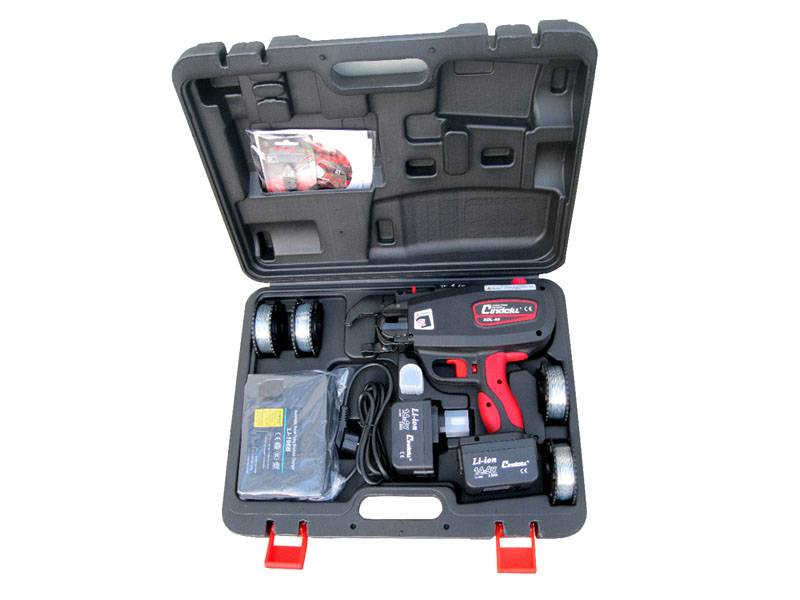

Набор для увязки каркаса

В стандартный комплект современные производители включают:

  • Механизм с электроприводом, который создает узел и обрезает проволоку.
  • Аккумулятор с отдельным блоком питания. Его наличие упрощает выполнение работ в автономном режиме, без подключения соединительных проводов к сети питания 220 V.
  • Чехол, предназначенный для закрепления инструмента на поясе монтажника.
  • Инструкции по эксплуатации и чемоданчик для транспортировки и хранения.

Проволока для пистолета предлагается в намотанном виде, на небольших катушках. Производители настоятельно рекомендуют применять только сертифицированные расходные материалы, чтобы продлить срок службы техники, сохранить гарантийные обязательства.

Следующие преимущества пригодятся при выборе такого варианта:

  • высокое качество связанных с одинаковым усилием узлов;
  • увеличение производительности в 2-4 раза по сравнению с ручными методиками;
  • снижение утомляемости;
  • возможность выполнения рабочих операций в широком температурном диапазоне.

Для объективности анализа надо не забывать о некоторых ограничениях.

Такой аппарат подходит для скрепления открытых узлов

Проникновение в нижний ярус, сложные угловые места с крупной техникой затруднительно.

Поэтому в реальной ситуации современное техническое оснащение дополняют специальным крючкомКачественная проволока для пистолета стоит дорого

Приобретать это оборудование для реализации разового плана не имеет смысла. Дешевле – взять его в аренду на необходимое количество дней. Следует приобрести достаточное количество расходных материалов и дополнительные приспособления для выполнения рабочих операций вручную.

Крючок для вязки арматуры

Простейшее приспособление для создания узловых соединений из проволоки можно сделать своими руками из обычного гвоздя

С таким компактным инструментом удобно работать в узких траншеях, труднодоступных местах. Совершенствование самодельной конструкции поможет улучшить ее потребительские характеристики:

  • Для изготовления вязального крючка можно использовать подходящий по длине отрезок арматуры с минимальным диаметром (6 мм).
  • Прочность этого металла выше по сравнению с гвоздем. Наличие выступов на поверхности упросит выполнение рабочих операций с проволокой.
  • Создать необходимую форму можно без чертежей, по образцу фабричного изделия, рисунку, фото.
  • Толщину и длину ручки, иные параметры изделия не сложно подобрать с учетом предпочтений и физиологии конкретного пользователя.

Индивидуальным инструментом работать удобнее, чем фабричным крючком, рассчитанным на среднестатистического человекаНе сложно разобраться с тем, как сделать простое приспособление для вязки. Но полуавтоматический крючок лучше приобрести в магазине

В этом устройстве вставлен пружинный механизм, который обеспечивает вращение зацепного устройства и петли проволоки. Винтовая нарезка перемещает шток вверх для затяжки узла. В совокупности эти действия ускоряют выполнение рабочих процессов, снижают нагрузку на пользователя.

Опытные мастера используют для решения аналогичных задач автоматический шуруповерт, или электрическую дрель

Они закрепляют крючок в патроне. Концы проволоки, свернутые в кольцо, вращаются с помощью электромотора, быстро и без лишних физических усилий. Как и с пистолетом для вязки, в данном случае также лучше применять инструмент со встроенным аккумулятором.

Необходимость армирования ленточного фундамента

Однако в процессе практической эксплуатации нагрузка зачастую распределяется неравномерно, от чего в фундаментной основе создаются напряжения внутреннего характера. Причинами могут являться пучения почвенного состава, ошибки в проектировании, повлекшие за собой различные веса отдельно взятых элементов конструкции.

Бетон обладает хорошими показателями по сопротивлению на сжимания по оси и более слабыми – на растягиваемость. Стальные арматурные прутья отличаются пластичностью, отлично компенсируют указанный недостаток бетонного раствора, создающий защищенность металлическим стержням от коррозийных образований.

Во время эксплуатационного периода бетонный монолит, противостоящий сжиманию, и сталь, борющаяся с растяжениями, могут с максимальным эффектом оказывать сопротивляемость различным нагрузочным воздействиям, не позволяя всей конструкции разрушаться.

Вязка арматуры для ленточного фундамента способна повысить показатель прочности и оказать помощь в сохранении финансовых средств – за счет сокращения объемности фундаментной основы понижаются затраты в сырье.

Используемые виды арматуры

До начала разбора темы, как правильно вязать арматуру для фундамента, надо разобраться с самой арматурой. Ведь сегодня рынок предлагает две ее разновидности:

  1. Это обычная стальная.
  2. Композитная.

Использовать обычную стальную все привыкли давно. Но что собой представляет вторая модель, чем она отличается от первой, и лучше ли она.

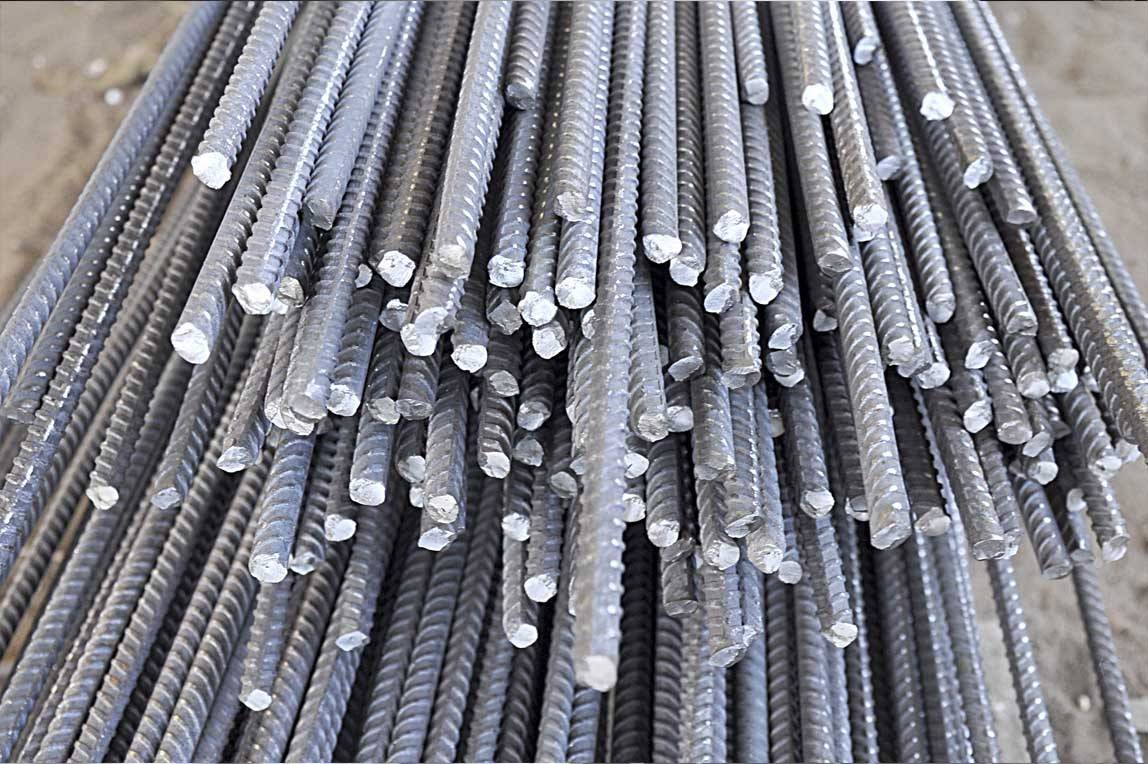

Стальная

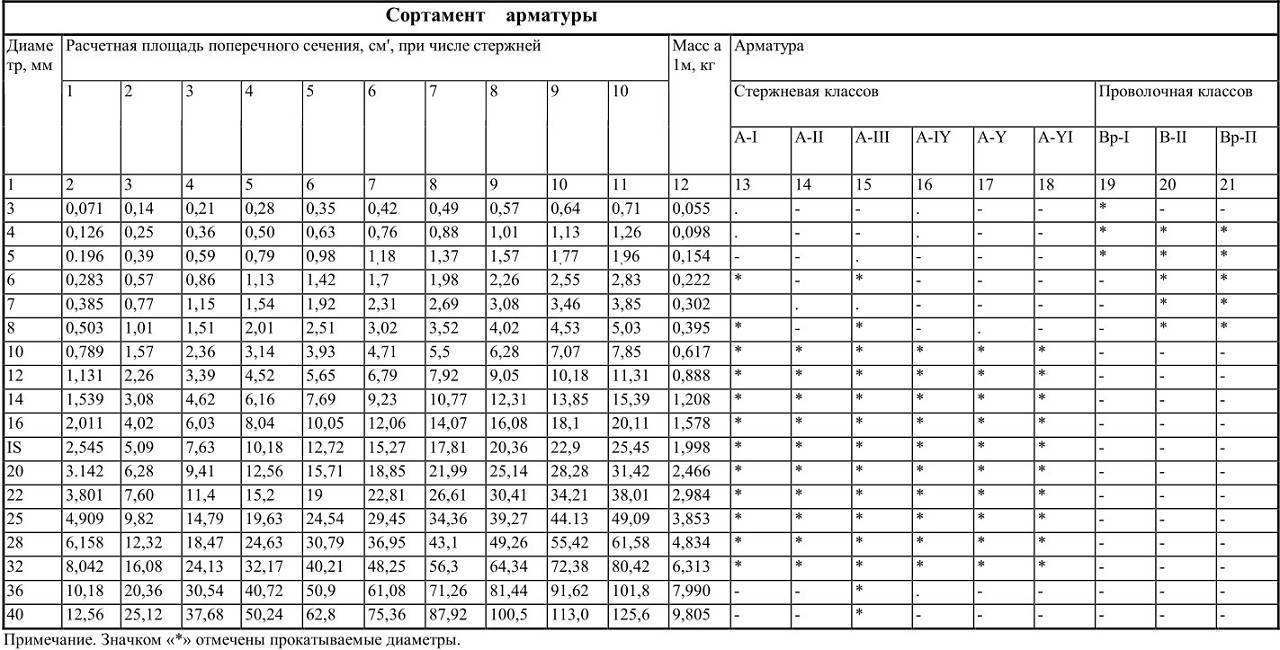

Металлическая арматура – это шесть классов, которые друг от друга отличаются процентным содержанием легирующих добавок. И чем последних больше, тем выше класс, тем выше характеристики.

Сами по себе арматурные стержни – это прутки с гладкой или рифленой поверхностью. Первый класс – гладкий, остальные рифленые.

Рельефная структура – это увеличение площади сцепления арматуры с бетонным раствором. К тому же выступы выполняют функции сдерживающих бортов, когда арматурная конструкция начинает работать на растяжение.

Стержни с более высокими характеристиками и размерами слишком дороги, при этом выполняют те же функции при не самых больших нагрузках. А низшего класса арматура для фундаментов слабовата. Но надо добавить, что в армирующих каркасах даже гладкая арматура используется. Она не является основной, но для перемычек, раскосов, связок и прочих не нагружаемых узлов ее применяют.

При выборе необходимо обращать внимание на маркировку изделия, особенно на индексы. Вот только два из них:

  1. «С» — это обозначение, что арматуру можно сваривать.
  2. «К» — в сталь были внесены антикоррозийные добавки. Этот тип является самым дорогим, так что в частном домостроении не используется.

Что касается сварной арматуры, то она также не самый дешевый вариант. Поэтому для частников оптимальный вариант – вязка стальной проволокой. Что касается вопроса, какой проволокой вяжется армирующий каркас, то о ней будет разговор ниже.

Композитная

Эта разновидность является материалом относительно новым. В ее основе лежит пластик, куда добавляются наполняющие его компоненты: стекло, углерод, базальт.

Самой популярной является стеклопластиковая разновидность, потому что она просто дешевле двух других практически при тех же прочностных характеристиках.

Если говорить о технических характеристиках этого материала, то:

  1. Прочность на растяжение у пластиковой арматуры 1000 МПа, у стальной 390.
  2. Она легче металлической в 3,5 раза.
  3. Сталь коррозирует, пластик нет.
  4. Он не проводит электрический ток.
  5. У него низкая теплопроводность.

Что касается отрицательных сторон, то:

  1. Металлическая арматура по упругости лучше.
  2. Пластик относится к категории слабо горючих материалов.
  3. При нагреве он размягчается.
  4. Связать арматуру стеклопластиковую можно только хомутами или проволокой, стальная может свариваться.

Сегодня еще не разработаны четкие рекомендации по технологии использования композитной арматуры, поэтому специалисты рекомендуют применять ее в фундаментах под легкие постройки. Под тяжелые лучше укладывать стальную.

Related Posts via Categories

  • Как рассчитать площадь поперечного сечения арматуры всех типов?
  • Сколько весит 1 метр строительной стержневой арматуры различных видов
  • Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
  • Линейная арматура – качественный монтаж линий электропередач гарантирован!
  • Немерная арматура – оптимальный вариант для малоэтажного строительства!
  • Марки и классы строительной стержневой арматуры и проволоки для армирования
  • Муфтовая арматура, что это такое и для чего используется
  • Анкеровка арматуры в бетоне – сложная, но важная операция
  • Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
  • Вес и особенности стальной рифленой арматуры А3 и других классов

Расчет стоимости (цена за работу и материалы)

Возьмем для примера ленточный фундамент 10 на 10 метров. Это периметр дома. Помимо этого, будет фундамент под внутренние несущие стены — две стены по 10 метров каждая. Получается 60 м.п. фундамента.

Сколько потребуется арматуры и вязальной проволоки при правильном подходе? Допустим, фундамент имеет ширину менее 50 см — в нем будет использоваться схема с четырьмя продольными прутьями. В этом случае в 1 погонном метре фундамента будут использоваться:

  • 4 продольных прута. Значит в 60 м.п. будет 240 метров.
  • 4 вертикальных. При высоте фундамента, скажем, в 50 см, их высота будет не более 45 см. 4 х 45 см = 1,8 м. В 60 метрах фундамента – 108 м.
  • 4 поперечных. При ширине фундамента в 45 см, ширина поперечных не превысит 35 см. 4 х 35 см = 1,40м. В 60 метрах фундамента — 84 м.

Сколько это будет стоить?

Для продольных прутьев используем арматуру 12 мм стоимостью 25-30 р/м.п. 240 х 35(30) =6000 (7200) Для вертикальных и поперечных прутов возьмем 6-8 мм стоимостью 12-16 р/м.п. (108+84) х 12(16)=2304 (3072)

Итак, покупка армирующих прутов на данный фундамент обойдется от 8304 до 10072 рублей.

Теперь посчитаем необходимое количество проволоки. 4 завязки для 4-хпрутвенного фундамента на 1 м.п. Это, исходя из максимального расхода в 50 см на завязку, 2 метра проволоки на метр конструкции. У нас 60 метров, соответственно, нам нужно 120 метров проволоки.

Внимание: проволоку продают в килограммах. Нужно из метров пересчитывать в кг

1 м проволоки диаметром 1,2 мм весит 9 грамм, соответственно 120 м проволоки диаметром 1,2 мм весят около 1 кг, который стоит порядка 50 руб. Проволока копеечная, поэтому ее можно и нужно брать с двойным запасом -240 метров за 100 рублей. Осталось рассчитать стоимость работ по установке и вязке каркаса. Как правило,она не рассчитывается отдельно и входит в общую стоимость работ по заливке фундамента. В регионах такие работы стоят дешевле, но разбег цен примерно такой — 1000-2000 рублей за куб. В эту цену входит устройство траншеи, установка опалубки, вязка каркаса, заливка бетона и снятие опалубки.

Общая длина рассчитываемого нами фундамента 60 метров, ширина 0,4 м, высота 0,5 м. Вычислим объем: 60 х 0.4 х 0.5=12 м3. При таком объеме стоимость фундаментных работ составит 12000 — 24000 рублей.

Изготавливаем крючок самостоятельно

Несмотря на низкую стоимость вязального крючка для арматуры, некоторые опытные мастера, проработавшие с арматурой не один год, предпочитают использовать самодельные, а не покупные. В этом есть свои плюсы.

  1. При самостоятельном изготовлении можно придать рукояти оптимальную форму, для того чтобы она удобно лежала в руке. Рука будет меньше уставать, а производительность возрастет.
  2. Выбор стали для изготовления, часто попадаются заводские крючки, сделанные из мягкого металла. В результате он не выдерживает нагрузки и гнется.
  3. Сделать крючок для вязания арматуры нужного размера. Бываю случаи, когда заводским крюком невозможно подлезть к месту вязки, из-за него длинны.
  4. Небольшая, но все-таки экономия (при наличии материалов и инструментов).

Крюк из электрода

Крючок из электрода подойдет при небольшом объёме работы. Когда необходимо связать небольшой каркас из арматуры.

Изготовления крючка своими руками занимает всего 5 минут. Понадобится: электрод 4, плоскогубцы и болгарка (если нет, то можно обойтись и без неё).

Разберем по шагам, как его делать:

  1. Отбиваем электрод от защитного покрытия.
  2. Отступаем от края 1-2 сантиметра и загибаем его под 80-90 градусов.
  3. От другого края отступаем 3-4 сантиметра, делаем первый загиба под 90 градусов. Отступаем еще 10-12 сантиметров, и делаем второй загиб под 90 градусов. Отступаем еще 4-5 сантиметра и делаем третий загиб.
  4. Заточим немного кончик, крючка, для того чтобы лучше слазила проволока.

Крючок готов, должен получиться такой формы, как на чертеже ниже.

Самодельный крючок из арматуры с деревянной ручкой

Самодельный крюк чаще всего используют профессиональные арматурщики, благодаря плюсам описанным выше. Его изготовление займет около 2 часов, в результате получится крюк ни чем не уступающим заводским.

Для изготовления крючка понадобятся следующие материалы и инструменты:

  • Рифлёная арматура 8-10 диаметра, длинна 35-50 сантиметров;
  • деревянная заготовка для ручки;
  • 2 шайбы – диаметр равен ручке крючка;
  • 2 гайки;
  • пассатижи, нож или топорик;
  • болгаркам и сварка;
  • дрель со сверлом 8-10 диаметра;
  • наждачная бумага.

Порядок действий изготовления:

Обточим ребра арматуры на болгарке, чтобы она стала гладкой. Берем рифлёную, а не гладкую, так как для её производства используется сталь большего класса, крючок получится крепче.
Подготовим ручку. Просверлим дрелью, сверлом подходящего диаметра, отверстие по центру заготовки. После, если необходимо, подгоняем её под необходимый размер, ножиком или топориком. При этом следите, за тем, чтобы отверстие получилось по центру ручки. Далее отшлифуем ручку до гладкого состояния наждачной бумагой.
На край арматуры одеваем гайку и привариваем её сваркой. Наверх гайки, положим шайбу, после надеваем ручку, затем опять шайбу и гайку

Важно чтобы межу шайбами и ручкой получился небольшой зазор, для того чтобы ручка крючка хорошо крутилась. Для этого между ними положите сложенный пару раз кусочек бумаги

Затем привариваем вторую гайку. Обязательно возле себя поставьте воду, для того чтобы в случае возгорания ручки стразу её потушить.
Теперь болгаркой заточим край арматуры, не переусердствуйте, чтобы он не получился слишком тонкий, а то вязальный крюк будет гнуться.
Отступаем от края ручки 1-2 см. и делаем загиб под 90-140 градусов (все зависит от выбранного типа крючка, примеры загибов смотрите на картинке ниже). Отступаем от края арматуры 1-2 сантиметра и загибаем кончик крючка пассатижами под 80-100 градусов. Следите за тем, чтобы загибы получились в одной плоскости.
Для увеличения срока службы ручки, покрываем её пропиткой для дерева от гниения и влаги в 2 слоя. После высыхания, покрываем лаком по дереву.
Крючок готов, осталось сделать пару завязок для испытания, если вяжется хорошо, то подгибать ничего не надо, иначе можно немного подогнуть под свою руку.


Фото крючков для вязки арматуры изготовленных своими руками

Рекомендуем к просмотру видео инструкцию, одного из вариантов изготовления крюка для вязания своими руками.

Вот и всё. Теперь вы не только узнали о вязальных устройствах, но и изучили, как сделать крючок для вязки арматуры своими руками и без труда справитесь с этой задачей.

2 Самодельные крючки – идеальны для небольших объемов работ

Для изготовления КДВА своими руками вам потребуются следующие элементы:

  • две шайбы с гайками, которые подходят по своему диаметру под сечение используемой арматуры;
  • стержень из любой стали (можно использовать и обычную арматуру) толщиной около 7 мм;
  • ручка от строительного мастерка, отвертки или малярного валика.

Изготовление крюка для вязки своими руками

Процесс изготовления крюка для вязания прост – стержень вставляем в ручку и фиксируем полученную конструкцию метизами. Перед этим обязательно необходимо заточить кончик прута. Еще одна тонкость – сечение стержня нужно выбирать немного меньшим, чем диаметр отверстия используемой ручки. Это обусловлено тем, что последняя относительно арматурного прутка должна выполнять свободное вращение.

Когда необходимо произвести незначительный объем работы, можно сделать еще более простой крючок из 4-миллиметрового электрода. Его следует согнуть, заточить кончик и обмотать эту простейшую конструкцию изолентой (смотрите фото). С помощью такого КДВА можно вязать тонкую проволоку. Теоретически он подходит и для работы с толстым вязальным материалом. Но в этом случае рука при вязке будет сильно уставать, снижая производительность процесса.

Способы вязки арматуры

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

  1. Вязка проволокой.
  2. Сварка.
  3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

  1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
  2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
  3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

  1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
  2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
  3. Чтобы вязать арматуру не нужно быть профессионалом.
  4. Процесс армирования можно выполнить в опалубке.
  5. Себестоимость работы намного ниже.


Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

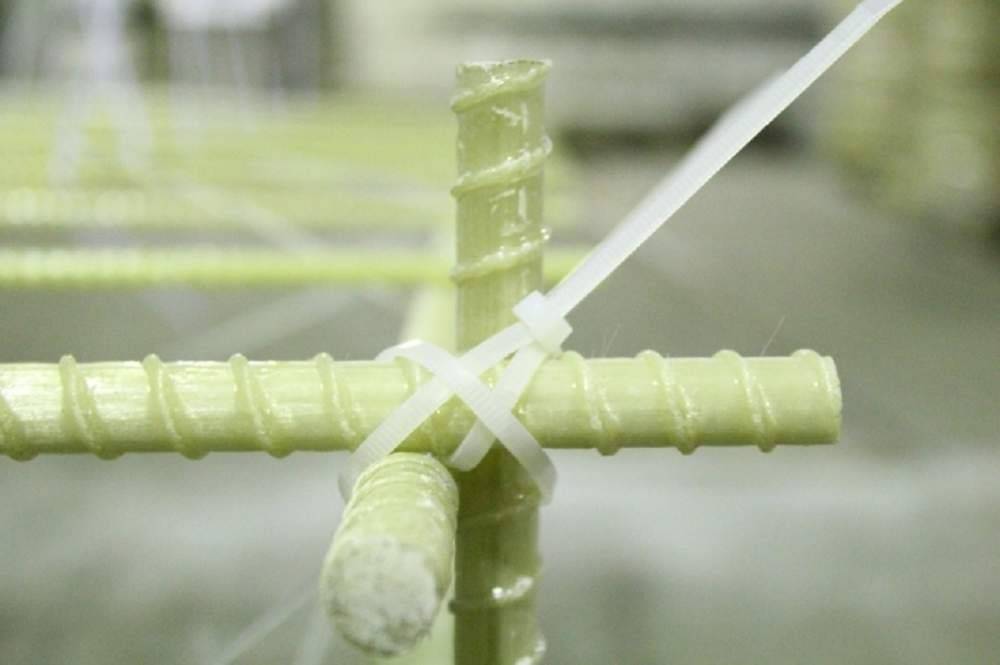

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры. Недостатки, у данного способа следующие:

  1. Стоимость. При больших объёмах проволока будет экономней.
  2. Скорость выполнения работы (если сравнивать с другими способами вязки).
  3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
  4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
  5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

Расход материала: нюансы и пример подсчета

Проволока реализуется в килограммах. Поэтому, при определении необходимого для  работы объема материала, вычисляется сначала требуемый метраж, а затем рассчитывается общая масса.


Нарезаю проволоку угловой шлифовальной машинкой, ещё её называют болгаркой.

Метраж зависит от схемы армирования и количества узлов перехлеста прутков. Количество узлов умножается на 0,3-0,4. Таким образом, получается общая длина необходимой проволоки в метрах. На практике установлен процент возможного брака, что необходимый запас – не менее 30% от расчетного объема.

Зная необходимый метраж соединительного материала, умножаем его на вес одного метра, и получаем требуемый вес проволоки для проведения арматурных работ.

Таблица веса 1 погонного метра вязальной проволоки в кг.

Диаметр, ммВес погонного метра, кг
0,80,004
10,006
1,20,009
1,40,012
1,60,016
1,80,022
20,028
2,20,04

Для того чтобы высчитать расход вязальной проволоки на 1 м3 бетона и на 1 тонну арматуры, нужно знать диаметр используемых прутов, шаг соединения, и конструкционные особенности будущего железобетонного изделия.

Высчитаем на примере армирования монолитной плиты перекрытия арматурой 12 мм.

  1. Объем железобетонной плиты 1 м3, это 5 м2 перекрытия, а это в свою очередь два слоя сетки с шагом ячейки 200 на 200 мм, общей площадью 10 м2.
  2. Соединяется арматура в шахматном порядке, для связки 1 м2 такой сетки необходимо сделать 13 узлов + 8 узлов при дополнительном усилении, получаем 21 узел.
  3. Теперь 21*0,3= 6,3 метра, берем 30 % на брак – 2,1 метра, в итоге получаем 6,3+2,1=8,4 метра материала на 1 м2, рассчитываем необходимый метраж на всю площадь 10*8,4=84 м.
  4. Вес одного метра проволоки толщиной 1,2 мм равен 0,009 кг, считаем 84*0,009=0,756 кг, получаем, что для армирования 1 м3 бетонного перекрытия необходимо около 0,756 кг, вязальной проволоки.
  5. На 1 м3 такой плиты перекрытия надо около 113 метров арматуры А500С диаметром 12 мм. Вес 1 метра арматуры 0,888 кг, значит 113*0,888=100 кг материала на 1 м3.
  6. Следовательно, на 1 тонну арматуры диаметром 12 мм необходимо 10*0,756=7,56 кг проволоки.

Как видите, все расчеты строго индивидуальны, так как у каждого железобетонного изделия свои размеры и конструкционные особенности.

Вязка арматуры – на первый взгляд простой, но на самом деле очень важный процесс, от которого зависит прочность и долговечность железобетонной строительной конструкции. Немаловажную роль в качестве соединения арматуры играет качество вязальной проволоки. При правильном использовании материала, диаметре изделия и соблюдении технологии вязания добиться необходимого результата достаточно просто. Также не стоит забывать о проверке наличия сертификатов на приобретаемый материал, которые гарантируют заявленные производителем характеристики.

Важные рекомендации по выбору арматуры для фундамента

Диаметр

При выборе арматуры для фундамента в первую очередь уделяют внимание диаметру прутьев. Зависимость проста: чем толще арматура, тем более серьезные нагрузки она способна выдерживать. При определении оптимального диаметра учитываются, прежде всего, характеристики грунта (главный момент – пучинистость) и предполагаемый вес готовой постройки с учетом массы ее внутреннего обустройства и жильцов/посетителей

При определении оптимального диаметра учитываются, прежде всего, характеристики грунта (главный момент – пучинистость) и предполагаемый вес готовой постройки с учетом массы ее внутреннего обустройства и жильцов/посетителей.

Так должно быть в идеале и по правилам. Наряду с этим, многие частные застройщики отказываются от составления проектной документации и выполнения сопутствующих обширных расчетов, придерживаясь усредненных и общепринятых значений. В случае со строительством относительно небольших построек, к примеру, таких как баня, подобный подход является допустимым.

Рекомендации следующие:

  • если строение возводится из относительно легких материалов (брус, газоблоки и прочие облегченные строительные элементы из этой серии), применяется арматура диаметром 1,2 см. Использовать для обустройства фундамента прутья диаметром менее 12 мм нельзя – столь скромная по своим габаритным характеристикам арматура подходит разве что для применения при сооружении опоры под забор, ворота и прочие легкие хозяйственные конструкции;

  • если строительство ведется с использованием более тяжелых материалов, рекомендованный диаметр арматуры меняется в соответствующую сторону. В большинстве случаев применяют прутья диаметром 1,4-1,6 мм.

Сортамент арматуры

Класс

Вторым важным показателем является класс арматуры. Для частного фундамента подойдет материал класса А-3.

Арматура рифленая а3 марка стали А500С, ГОСТ 5781-82

Арматура этой группы очень удобна в работе (легко гнется без применения специальных инструментов), прочна и надежна. Реже используются прутья класса А-2 (их можно гнуть на 180 градусов, А-3 – на 90 градусов).

Таблица классов арматуры и марок стали

Материал

Не менее важным показателем является материал изготовления арматуры. Ранее в отношении этого момента не возникало никаких вопросов – прутья изготавливались из прочной стали, альтернатив не было.

Арматура стальная

Однако строительный рынок неустанно развивается и расширяется. Одним из подтверждений этому стало появление в продаже стеклопластиковой арматуры.

Стеклопластиковая арматура

Прутья этой группы характеризуются улучшенными эксплуатационными и практическими характеристиками. Среди главных преимуществ стеклопластиковой арматуры нужно отметить нижеперечисленные моменты:

  • высокие показатели надежности, прочности и долговечности;
  • сравнительно невысокую стоимость;
  • малый вес.

Мотки арматуры из стеклопластика

Использование стеклопластиковой арматуры позволяет сэкономить в среднем до 30-40% на покупке и транспортировке материала для обустройства армирующего каркаса по сравнению с более традиционными стальными элементами.

Использование стеклопластиковой арматуры

Малый вес стеклопластиковой арматуры делает возможной ее транспортировку в простом легковом автомобиле. Арматура не имеет ограничений по длине. Для нарезки прутьев применяется обыкновенная болгарка.

Резка стеклопластиковой арматуры болгаркой

В продаже доступна стеклопластиковая арматура различных диаметров, предполагающая применение разных вариантов вязки. Преимущественно для продольного армирования используются 8-миллиметровые стержни, для поперечного – 6-миллиметровые.

Скрепление стеклопластиковой арматуры чаще всего выполняется 2 способами:

  • с помощью вязальной проволоки;
  • при помощи пластиковых хомутов.

Вариант скрепления арматуры пластиковым хомутом

Скрепление стеклопластиковой арматуры проволокой

Проволока

Для арматурных каркасов необходимо использовать проволоку, выпущенную по ГОСТу 3282-74, где обозначается, что этот материал классифицируется по нескольким позициям.

  1. Способ обработки: необработанная или отожженная.
  2. Точность обработки.
  3. Сопротивление нагрузкам.
  4. С защитным цинковым покрытием или без такового.

Диаметр изделия варьируется в диапазоне 0,16-10 мм. Она может иметь черный цвет или стальной. Так как нас интересует вязальная проволока, то есть, мягкая с большим циклом изгибания, то лучше выбирать отожженный вариант.

Кто — то может сказать, что оцинкованная проволока прослужит долго, и с этим никто спорить не будет. Но она дороже обычной, к тому же внутри затвердевшего бетона коррозийные процессы практически не происходят.

Для вязки армирующего каркаса для фундаментных конструкций используется проволока диаметром 1,2 — 1,4 мм, реже 1,8, если только диаметр арматурных прутьев выбран для каркаса самым большим (18 мм).

Ее преимущества и недостатки

Связка арматуры для фундамента в первую очередь определяется прочностными характеристиками основания. И это основное преимущество армирующего каркаса. Но с учетом вязания проволокой определяются и другие положительные стороны конструкции.

Соединение проволокой сохраняет объемную и линейную форму каркасной конструкции.
При этом место соединение не фиксируется прочно, как это получается со сваркой

Остается место балансированию арматурных стержней между собой, что очень важно при заливке, вибрировании и застывании бетонного раствора. То есть, соединение арматуры дает возможность смещаться на миллиметры в области вязки, принимая идеальное положение при возникающих нагрузках со стороны бетонной смеси.

Что касается недостатков, то они в основном касаются временных характеристик и трудоемкости самого процесса. То есть, сварить каркас быстрее, чем вязать его проволокой. И разница здесь существенная. Вязка арматурных каркасов фундамента – дело непростое. Здесь требуется знание способов и умение пользоваться специальным инструментом. Хотя, как показывает практика, несколько узлов уже дают необходимый опыт, который уменьшает и сложность вязки, и время, затрачиваемое на ее проведение.используют

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

  • Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
  • Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
  • Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
