Буржуйки на дровах своими руками: чертеж и пошаговый процесс изготовления

Изготавливаем печку длительного горения своими руками

Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

Также потребуется:

  • стальные трубы;
  • металлопрофиль;
  • инструмент для резки металла (болгарка, газовый резак и т.д.);
  • сварочный аппарат с электродами;
  • листовая сталь.

Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

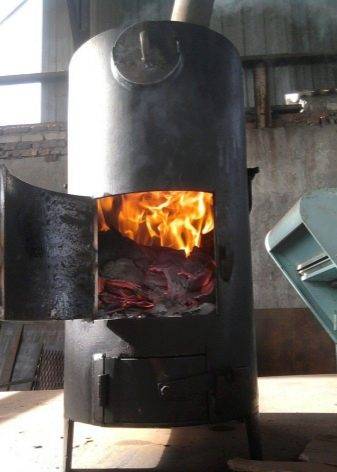

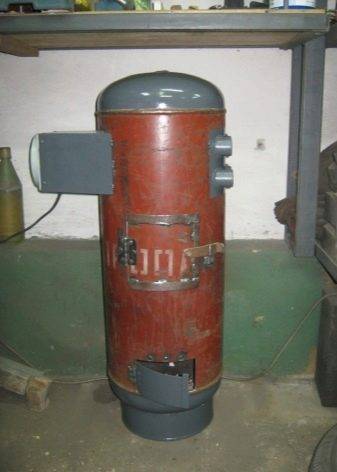

Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

Варианты исполнения корпуса

Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла. Патрубок дымохода

На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см

Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

Лопасти могут представлять собой:

  • отрезки стального уголка;
  • отрезки П-образного профиля;
  • изогнутые волной полоски металла (привариваются ребром).

Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

Заключение

«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

Видео по теме:

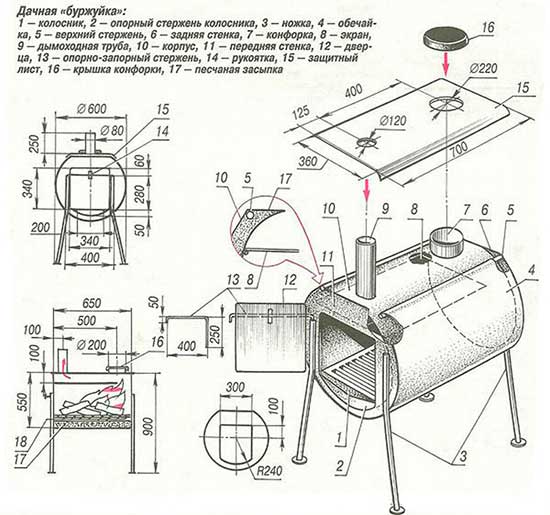

Базовый чертеж для ее изготовления

  • Опираясь на чертеж, на металлических листах вычерчивают детали буржуйки: панели всех стенок, колосник и две пластины для закрепления их внутри конструкции.
  • В передней панели вырезаются прямоугольные отверстия для топки и поддувала. Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
  • На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
  • После этого на заднюю стенку, на расстоянии в 70 — 80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
  • В варочной панели вырезаются два отверстия — для конфорки и для дымовой трубы.
  • К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер боковых панелей.
  • Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки.
  • В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная из арматурных прутьев решетка. Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки.
  • Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
  • Приваривается верхняя крышка с дымоходным патрубком и варочной конфоркой.
  • Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который повысит безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

Видео: мастер-класс по изготовлению буржуйки из стального листа

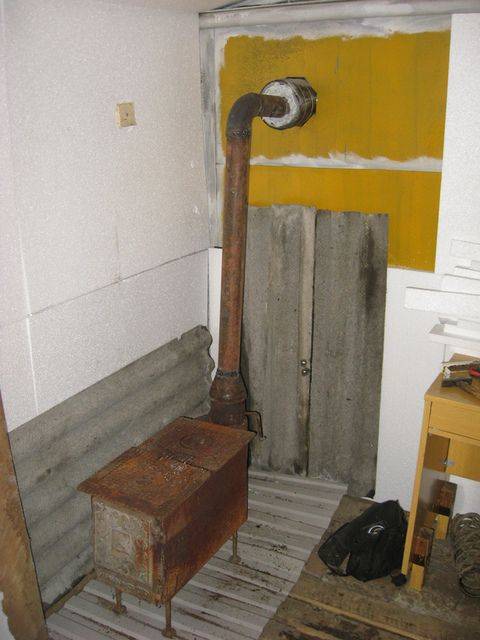

Что следует учесть при установке буржуйки

Сделанная самостоятельно буржуйка будет приносить в дом или хозяйственные постройки тепло и уют, не доставляя при этом проблем, только в том случае, если при ее установке будут соблюдены правила техники безопасности.

Как сделать своими руками?

Варианты изготовления:

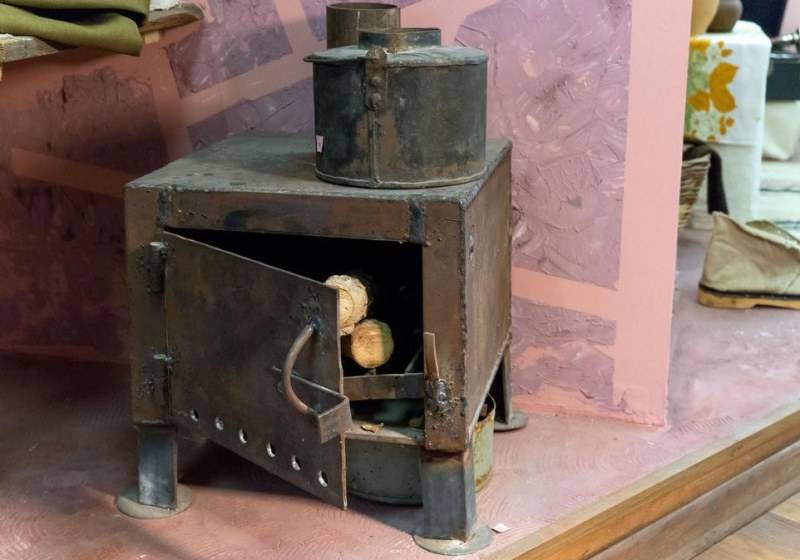

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

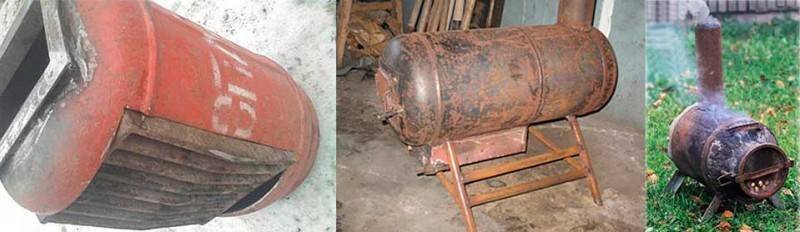

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

  1. Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
  2. По линии распиливаем баллон на 2 части.
  3. Внизу привариваем решетку – поддувало.
  4. Устанавливаем решетку, свариваем обе части снова.
  5. Для вентиля делаем отверстие в радиусе 10 см.
  6. Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
  7. Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

  1. Срезается верхушка у баллона.
  2. Внутрь вставляются и привариваются прутья.
  3. Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
  4. Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
  5. Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
  6. Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
  7. Изготовьте дверцы.
  8. Сделайтеобрамление отверстий из металлических полосок.
  9. Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

  1. Внизу ко дну приварите 4 ножки.
  2. На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
  3. Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
  4. Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

  1. Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
  2. Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
  3. Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
  4. Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
  5. Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
  6. Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
  7. Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
  8. Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
  9. Приварите к нижней плоскости 4 ножки.
  10. Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
  11. Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Теплый кирпич

Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.

Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.

Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.

Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.

При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:

  • процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
  • буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых шамотный кирпич и специальная глина для раствора.

Для того чтобы получилась небольшая буржуйка на дровах достаточно выложить конус размером 2 на 2,5 кирпича, в высоту – 9 кирпичей. В топочной камере 2-4 ряды выкладываются из шамотного кирпича. Обычный глиняный обожженный кирпич подойдет для дымохода, в который нужно не забыть вставить гильзу из нержавейки.

Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!

Как сделать дровокол своими руками? Как установить сэндвич-дымоход своими руками Построить дымоход для котла своими руками не сложно Металлическая печь своими руками Как самому сделать коптильню дома или на даче

Модернизация конструкции

Чтобы повысить эффективность буржуйки, можно использовать металл листовой, которым закрывают конструкцию с трёх частей. Металл защищает корпус. Однако это не всё – внутри возникает тяга, происходит конвекция. В связи с этим увеличивается эффективность печи.

Ещё одна ступень модернизации – обустройство на дымоходе определённого изгиба. Вопрос в том, что посредством него устраняется тепло. Посредством расширения дымоходной длины посредством участка горизонтального вида, можно применить его при обогреве площади. Минус подобного подхода – осаждение огромного количества сажи.

Ещё изобретение – буржуйка, обустроенная на воде. Она даст возможность повысить эффективность обогрева, а также свести к минимуму топливный расход. Подобная буржуйка функционирует с водой.

В данном варианте применяется преобразователь, который расщепляет пар. В итоге его функционирования в камере образуется пламя. Осуществить подобную модернизацию не получится самостоятельно, однако в будущем это вполне возможно.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

  • Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
  • Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
  • Продолжаем кладку (смотри фото №2, ряд №1).
  • Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
  • Прямо над поддувалом ставим колосники.
  • Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
  • Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
  • Поверх кладем ряд на постель по контуру четвертого.
  • Следующий — снова на ложок. Сзади ставим 2 кирпича.
  • Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
  • Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
  • Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
  • На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
  • Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
  • Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
  • Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
  • Устанавливаем металлический лист перед топкой.
  • Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

  1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
  2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

РазмерПоддувальные, прочистные дверки, ммПроемы под топочные дверки, мм
длина2525253025
ширина130130250250250
высота70140210280140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 — чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Изготовление своими руками

Существует множество разнообразных вариации печей в гараж, которые довольно просто можно сконструировать своими силами из имеющихся материалов.

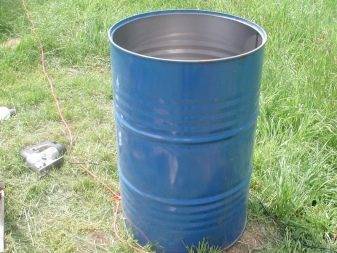

Самой массовой и известной моделью буржуйки является печь, сделанная из металлической бочки. Это предельно простая конструкция, представляющая собой бочку на ножках с дверцей. Такая печь довольно хорошо подходит для утилизации отходов. Главное достоинство такой печи – её простое изготовление. Но такая буржуйка имеет несколько недостатков.

Стенки бочки тонкие, и вряд ли она сможет долго прослужить, так как стенки могут быстро прогореть. Также недостатком является громоздкость такой конструкции, которая займет много места в помещении.

Можно изготовить печь из металлического бидона. Работ здесь даже меньше, так как бидон уже имеет дверцу, которую можно использовать без изменений.

Ещё одним популярным вариантом для изготовления печи-буржуйки является газовый баллон. Такие баллоны имеют довольно хороший уровень теплоемкости и толстые стенки, позволяющие прослужить печи длительное время. Необходимо помнить, что газовый баллон нужно подготовить в соответствии с правилами пожарной безопасности перед тем, как приступать к изготовлению буржуйки

Крайне важно помнить, что в таком баллоне может находиться остаток взрывоопасных паров

При выполнении данной печи своими руками из баллона стоит приварить к нему в нижней части систему поддува, а в самом баллоне просверлить несколько отверстий, которые соединены с этой системой.

Рассмотрим более подробно этапы изготовления печи из баллона для газа.

При использовании буржуйки в помещении гаража крайне важно следовать правилам пожарной безопасности. Поэтому необходимо правильно подобрать место установки печи

Чтобы поставить печь, очень хорошо подходит гаражный угол, который располагается возле стен, противоположно находящихся к воротам помещения.

  • Второй этап. Необходимо взять железные пруты в диаметре примерно 14-16 мм. Затем сварить из них решетку и закрепить сваркой полученную конструкцию к нижней части баллона. А после чего баллон снова сваривается в одну конструкцию.
  • Третий этап. Необходимо вырезать отверстия для топочного отсека и отверстия с наддувом, а затем петлями на них крепятся дверцы.

Четвертый этап. На финальном этапе стоит усиленно заняться монтажом дымохода, так как это очень важная часть устройства печки. Для этих целей, используя болгарку, нужно отрезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоотвод следует вывести из гаража через дыру в стене или на крышу. Не стоит соединять дымоотвод с общей вытяжкой помещения, потому что её тяги может не хватить, вентиляция не справится, и угарный газ будет проникать в помещение гаража.

И это вся довольно простая инструкция по изготовлению печи-буржуйки собственными силами из обычного газового баллона.

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

  • пруты арматуры диаметром 20 — 24 мм;
  • стальной уголок;
  • листовой металл толщиной 4-5 мм;
  • термостойкая краска;
  • несколько болтов и гаек;
  • труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

  • сварочного агрегата и электродов;
  • болгарки (УШМ) с набором зачистных и отрезных дисков;
  • дрели;
  • газового резака;
  • наждачной бумаги;
  • кисти;
  • кувалды;
  • молотка;
  • измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

  • вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

    Этап 1

  • изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
  • прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

    Этап 2

  • стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

    Этап 3

  • сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;

    Этап 4

  • вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;

    Этап 5

    Этап 7

  • соединить все части корпуса в единую конструкцию;
  • установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;

    Этап 8

    Этап 9

  • вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;

    Этап 10

  • при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

  • опустить дымоотводную трубу в верхнее отверстие и заварить;

    Этап 11

  • зачистить все неровности и дефекты на поверхности устройства;
  • покрасить готовый прибор термостойкой краской.
  • буржуйка из колесных дисков — готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

  • за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
  • после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
  • на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

Гаражная печь длительного горения

В мастерскую или рабочий гараж нужны самодельные печи длительного горения. С ними не понадобится ежечасно следить за количеством дров. Одной закладки хватает на сутки. Поэтому с утра можно забросить дрова в топку и греть помещение целый день.

Конструкция

Конструкция для гаража на дровах своими руками делается элементарно. Она похожа на пиролизную печь «бубафоня», но на твердом топливе, а не отработке. Производительность печки также неплоха, хоть и ниже жидкотопливных типов.

Для сборки печки своими руками чертежи рисовать не нужно. Можно воспользоваться уже готовым. В качестве корпуса нужны 2 бочки: одна целиком, а от второй только донышко.

Далее действуйте по инструкции:

  1. С бочки срезается верх, оставляя небольшой бортик в 4 сантиметра. Это будет топка для сгорания дров.
  2. Бортики нужно отогнуть наружу, чтобы она полностью закрывала бочку.
  3. Теперь необходим воздуховодный поршень. От второй бочки отрезается крышка и в центре проделывается отверстие. Туда необходимо вставить трубу и к ее концам приварить куски швеллера. Получается своеобразный поршень, который повышает давление внутри и осуществляет воздухообмен.
  4. Теперь в крышке-топке для сгорания нужно сделать отверстие для трубы воздуховода.
  5. В верхней части проделывается отверстие в 10 сантиметров и туда нужно поставить трубу дымохода.

Теперь необходима установка печи в гараже на безопасное место и сборка

Действовать нужно осторожно и по инструкции:

  1. Печку нужно поставить на основание из кирпича.
  2. Внутрь загружаются дрова.
  3. Теперь ставится верхняя крышка.
  4. Чтобы зажечь дерево, нужно смочить тряпку в любой горючей жидкости и поджечь. После забросить в топливо.
  5. Когда горение станет устойчивым, пора установить поршень и накрыть крышкой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
