Как сделать печь булерьян своими руками: схема, чертеж и устройство и конструкция длительного горения – Обзор

Преимущества и недостатки

Многие домовладельцы симпатизируют обогревателям Бренеран и этому есть причины:

  • очень быстрый обогрев помещения.
  • длительность горения – от 8 часов.
  • практичность и безопасность, установка печи Булерьян в доме или теплице – один из лучших вариантов отопления.
  • при установке агрегат нужно лишь подключить к хорошему дымоходу, а так монтаж Булерьяна заключается в его размещении на ровной площадке.

Что касается стоимости подобных отопительных устройств, то их цены несколько выше простых металлических печек, поэтому Бренеран нельзя назвать самым доступным вариантом. Есть и другие недостатки:

  • конструкция печи достаточно проста, но сложна в изготовлении, делать ее своими руками часто не имеет смысла;
  • какое попало топливо в нем сжигать нельзя, нужны крупные поленья и только дерево (не уголь!);
  • из-за низкой температуры газов по дымоходу стекает конденсат, поэтому трубу придется прокаливать в режиме максимального горения.

Конструктивные особенности и принцип действия

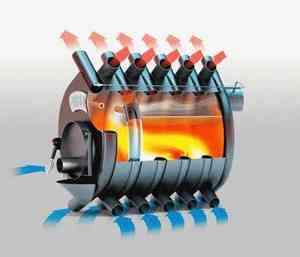

В процессе разработки задействовалась схема печи конвекционного типа, который обеспечивает длительное горение. Дверца делается довольно большой, чтобы пользователи смогли загружать крупное топливо, корни деревьев, колотые поленья.

Поддувало имеет вид патрубка, который врезается в люк загрузки топлива. Именно поэтому в такой печи не применяется двухдверная схема. Чтобы регулировать количество воздуха, которое поступает внутрь помещения, применяется круглая заслонка. Она имеет подвижную конструкцию.

Рычаг управления дроссельной заслонкой выводится наружу. Пользователи смогут уменьшать или увеличивать количество воздуха, чтобы контролировать уровень мощности. Топка имеет вид цилиндра. С каждой стороны на одинаковом расстоянии врезаются теплообменники, которые изготовлены из металла. Они обладают изогнутой формой.

Пространство топки разделяется на три части. Внизу можно установить колосниковую решетку. Можно изготавливать печи без этих деталей. Верхняя камера используется для скопления газов. Они возникают в процессе горения топлива. Здесь происходит их сжигание. Чтобы тяга была хорошей нужно сделать качественную и высокую дымовую трубу. Ее обязательно утепляют теплоизоляционными материалами. В противном случае температура в камере дожигания уменьшится, поэтому в дымовом газе сохранится большое количество дегтя, других углеродистых соединений.

Схема с дымоходом

Булерьян с теплоносителем

Иногда применяют печь длительного горения с водяным контуром. Своей конструкцией изделие напоминает конвекционную печь, но с одним отличием: по трубам печи Аква Булерьян вместо воздушных масс продвигается теплоноситель.

Булерьян с водяным контуром перерабатывает топливо, в результате чего образуется газ, который сжигается в специальной камере. Теплообменником для такой печи выступает металлический кожух с внутренними трубами, который вплотную прижимаются к камере топки, а антифриз или вода гораздо быстрее насыщаются теплом.

Нагреваясь, теплоноситель циркулирует естественным образом

Чтобы поднять жидкость важно добиться определенного уровня давления, в чем помогает напорный коллектор. Если процесс идет недостаточно активно, в печь Булерьян с водяным контуром подключают циркуляционный насос

Сначала антифриз или вода идут в верхнюю точку магистрали, после чего проходят по радиаторам и возвращаются в печь. Циркуляционные устройства и кран для слива монтируют на обратке схемы.

Буржуйка с водяным контуром типа Булерьян работает от естественной или принудительной циркуляции носителя тепла. При естественной схеме обязательно соблюдение углов и уклонов, что требует монтажных навыков.

Буржуйка с водяным контуром своими руками устанавливается в подходящем пользователю месте, из которого возможно вывести дымоход. При этом стены вокруг печи покрывают негорючим материалом, а агрегат устанавливают с отступом от предметов в полметра.

Устройство будущей печки

Печь Булерьян, называемая так же печью Бренеран – это твердотопливная обогревательная система, несложная в исполнении: её может собрать каждый, кто дружит с металлическим материалом и знает основные его свойства. Конечно работа с железом требует определенной аккуратности, в отличии от древесного и бетонного материалов.

Данный вид печи предполагает собой газогенераторный тип сжигания дров, то есть продукты сгорания выделяют пиролиз, который отправляется в камеру дожигания и вместе со вторичным воздухом полностью выгорает. Окончательный продукт сгорания отправляется через дымоход в открытый воздух, оставляя после себя конденсат.

Конструкция печи Булерьян состоит из нескольких частей:

  • Камера сгорания – самая просторная часть печи, работает как основная камера сжигания дров, которые укладываются на конвекционные трубы;
  • Камера дожигания – лист железа, который отделяет верхнюю четверть от общей камеры, в этой части догорают продукты горения;

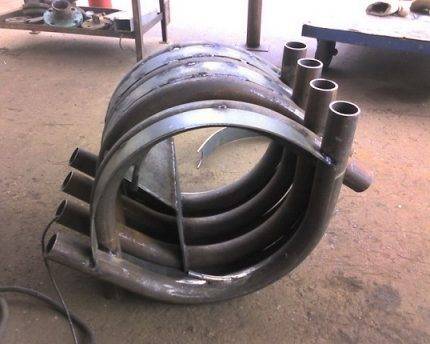

  • Трубный конвектор – часть устройства, изготовленная из нескольких изогнутых труб, которые напрямую контактируют с продуктами горения (дрова, уголь, газы);
  • Дверца загрузки твердого топлива – с помощью этой части конструкции есть возможность загрузки дров, она же является регулятором количества поступаемого кислорода внутрь системы;
  • Дымоход – часть печи, отвечающая за сбор конденсата и выход окончательных продуктов сгорания за пределы системы.
  • Инжекторы – трубки, отвечающие за подачу вторичного воздуха;

Такое несложное устройство этой отопительной системы, сделало печь Булерьян очень популярной у любителей изготовления различных конструкций своими руками. Несложный принцип работы, легкость в изготовлении и эффективность системы так же способствовала широкому распространению этой печи.

Как устанавливать булерьян

Если вы определились с чертежами этой печи, её комплектацией или вообще, сварили её сами. Пришло время прояснить, как выполняется установка булерьяна. Как уже не раз прозвучало, булерьян греет воздух. А это значит, что место его установки должно позволять ему обогревать помещение или помещения максимально эффективно.

Естественно, что центр комнаты будет наилучшим местом. Но, я думаю, что не каждый пойдёт на такие жертвы. Выходом могут послужить специальные воздуховоды, с помощью которых тёплый воздух может быть разведён по помещениям. Особенно это актуально при большой площади или обогреве нескольких комнат. При установке печи на пол из горючих материалов, следует его защитить листовым металлом по негорючему утеплителю толщиной 15 мм. или устроить пожарно безопасный подиум, высотой 15-30 см. Во всяком случае, он должен быть защищён, от возможных искр и углей, в радиусе полуметра от зольника или поддувала. Расстояние от топочной дверки до противоположной стены, не менее 1250 мм. До деревянных, неоштукатуренных стен, не менее 1 м., оштукатуренных 0,7 м.

Устройство дымохода

При устройстве дымохода внутри помещений, учесть, что:

  • Этажность не более двух.
  • Расстояние до древесных неоштукатуренных стен не менее 0.7 м.
  • Расстояние теплоизолированной трубы, до деревянной стены, не менее 0.25 м., при условии максимального нагрева наружного слоя, до 90 градусов.
  • Высота трубы должна достигать длинны в 5-7 метров (зависит от мощности).
  • При проведении металлической трубы сквозь перекрытие, обязательна разделка огнеупорными изоляционными материалами, на расстояние 0,5 м.
  • Дымоход должен состоять из минимального количества сегментов, герметично соединенных. Горизонтальные участки нежелательны. Наружная часть дымохода обязательно утепляется.

Нужно организовать возможность лёгкой чистки, слива конденсата.

А верхняя точка трубы, должна выступать над коньком или крышей исходя из нормативов, не менее 0,5 м. Хорошая термоизоляция трубы крайне важна для данного типа печей. Повышенное образование смолистых веществ, сажи и конденсата, как следствие плохого утепления, может вызвать зарастание просвета дымохода и прочие “копчёные” прелести. Особенно чревато использование смолистых пород древесины, сырое топливо, сжигание промышленных и бытовых отходов. Как следствие, желание прочистить, как говорят “отжечь” сажу, может обернуться возгоранием сажи. А это температуры свыше тысячи градусов. Подобные эксперименты очень опасны и часто приводят к пожарам.

Облагораживание и модернизация

Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.

Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:

Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.

Разводка тепла по комнатам дома

Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:

Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.

Улучшение внешнего вида

Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.

Все каналы печки спрятаны

Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:

Кирпичная стена

В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:

Булерьян под камин

Переделка буржуйки под жидкое топливо

Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.

Установка водяного контура

Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.

Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.

Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:

Булерьян из профильной трубы

Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.

Схема и чертеж

При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные.

Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.

Материалы

Для изготовления печи Булерьян необходимы следующие материалы:

  • Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук;
  • Листы железа толщиной 5 мм для обшивки скелета конструкции;
  • Железный лист для перегородки перед дымоходом толщиной 3-6 мм;
  • Отрезок трубы для дымохода не менее 120 мм;
  • Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба);

Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.

Иинструменты

Для успешной и удобной работы необходимы следующие инструменты:

  • Болгарка и диски по металлу;
  • Сварочный аппарат;
  • Измерительные приборы – угольник, рулетка, линейка;
  • Трубогиб – при необходимости;
  • Маркер для разметки.

Пошаговая инструкция

  1. Сначала изготавливается 7 заготовок из профильной трубы, как того требует проект для конвекторного отопления:

    Заголовки из профильных труб

  2. Затем они свариваются между собой, для удобства можно применять лекала, соблюдайте правильную конвекцию, не перекрывая отверстия:

    Так они свариваются между собой

  3. Когда все семь труб будут соединены между собой получится вот такая конструкция:

    Свариваем все остальные трубы

  4. Затем наваривается корпус из листов железа и дымоход, внутри делается перегородка для дополнительного сгорания перед дымоходом, прикрепляется дверца с заслонкой:

    Навариваем листы металла

  5. Если всё сделать по инструкции, то в конечном результате получится вот такая конструкция:

Пример конструкции

Для наглядного понимания можно посмотреть данный видеоролик, в котором пошагово рассказывается как сделать Булерьян своими руками, с указанными размерами всех её частей:

Отличная конструкция, сделанная своими руками продемонстрирована и в этом видеоролике:

Не забывайте, что конструкции нужно устанавливать на высоте не менее 15 сантиметров от пола, для эффективной циркуляции воздуха и повышения КПД.

Плюсы и недостатки

Печи Булерьян своими руками выделяются несколькими преимуществами:

  • Экономичность.
  • Простое обслуживание.
  • Высокий уровень КПД.
  • Контролируемое горение.
  • Возможность функционировать от дешевого твердого топлива.
  • Независимость агрегата от газа, нефти и электросети.
  • Заметный эффект обогрева помещений даже с большой квадратурой.
  • Равномерность нагревания воздуха.
  • Долговременность сгорания одной закладки топлива.
  • Долговременная эксплуатация.
  • Безопасность устройства.
  • Надежность.
  • Герметичность.
  • Компактность.

Печи разных размеров и форм

Такая печка обогревает помещение и при этом позволяет наблюдать за завораживающим огнем. Поэтому хозяева коттеджей и загородных домов применяют агрегат для создания аутентичной и умиротворенной атмосферы со старинными нотками.

Чаще Булерьян производят из чугуна или листовой стали. Если устройство облагородить – оно гармонично дополняет даже претенциозные интерьеры.

Выделяют некоторые недостатки печи Бренеран. Это выражено в стремительном остывании помещения после прекращения топки. Чтобы сохранить тепло, рекомендуется регулярно подкладывать в печь дрова, не дожидаясь полного сгорания топлива.

Из негативных моментов выделяют возможность появления неприятного запаха в помещении и выпадения конденсата в дымоход для Булерьяна; необходимость выведения трубы на высоту 3 и выше метров от верхней кромки агрегата; сгорание пыли, а также необходимость в утеплении труб, идущих снаружи здания.

Как выбрать котёл Бренеран

Производитель воздухогрейных отопительных печей торговой марки Бренеран, ЗАО Лаотерм, выпускает целый ряд теплогенераторов, отличающихся мощностью и особенностями конструкции. Для удобства выбора, все газогенераторное оборудование отделено в серию АОТ.

В линейке представлены модели для бытовых и промышленных условий эксплуатации, работающие практически на любом виде твердого топлива: дровах, пеллетах, отходах древесной и бумажной промышленности, за исключением коксующегося угля.

Модельный ряд отопительных котлов Бренеран

В модельном ряде компании ЗАО Лаотерм находится шесть базовых модификаций печи Бренеран. При выборе подходящего теплогенератора, следует ориентироваться на характеристики оборудования, указанные производителем в технической документации:

АОТ 19 – в конструкции присутствует 8 пар конвекционных труб. Мощность печи 35 кВт. Модель справляется с нагревом помещений с объемом 1000 м³. Общая масса конструкции без дров 240 кг. В топку можно загрузить топливо до 200 кг. Отопительная газогенераторная печь на дровах Бренеран, длительного горения АОТ 19, оптимально подходит для обогрева жилого здания, имеющего несколько этажей и комнат.

АОТ 16 – еще одна производительная печь, подходящая для обогрева помещений до 600 м³. Масса конструкции при пустой топочной камере достигает 190 кг, что при монтаже потребует изготовления фундамента. Модель оптимально подходит для промышленных целей. На основе печи Бренеран АОТ 16, устанавливают воздушное отопление нескольких изолированных друг от друга помещений.

АОТ 14 – в серии представлены два типа оборудования, отличающихся по наличию стеклянной дверцы из жаропрочного стекла. Модель со стеклом предназначена для установки под облицовку кирпичной кладкой, с имитацией под камин или русскую печь. Максимальная производительность 18 кВт, что более чем достаточно для полноценного обогрева помещений с 180 м² или объемом до 400 м³.

АОТ 11 – начиная с этой серии, производитель Лаотерм предлагает печи, более адаптированные для бытовых, чем промышленных условий. Небольшие габариты котла позволили уменьшить его вес до 100 кг, и при этом сохранить высокую производительность 11 кВт. Печь справиться с обогревом одной большой комнаты или зала с объемом 200 м³. Установив систему воздуховодов для отдельных помещений, котел АОТ 11 способен протопить целый дом с площадью около 100 м².

АОТ 08 – небольшая, габаритная, но при этом производительная печь, оптимально подходящая для обогрева неотапливаемых помещений: дач, гаражей, теплиц. Вес конструкции, при пустой топочной камере, составляет всего 70 кг. Для улучшенной циркуляции нагретого воздуха, на корпусе присутствует 7 конвекционных каналов. В серии предлагаются модели со стеклянной дверцей и без нее. Максимальная производительность 8 кВт, объем отапливаемого помещения 140 м³.

АОТ 06 – бытовые твердотопливные воздухогрейные котлы длительного горения на дровах Бренеран АОТ 16, предназначены для эффективного и быстрого обогрева помещений, с общим объемом до 100 м³. Модель с успехом используется для отопления отдельных комнат. Мощности печки не достаточно для подключения системы воздуховодов. В серии представлены модели со стеклянной и цельнометаллической дверцей.

Для удобства потребителей, компания Лаотерм, в полном названии моделей приводит типоразмеры печей, от 01 до 04. Этот параметр влияет на количество конвекционных труб и габариты конструкции.

Стоимость печей Бренеран

Цены на пиролизные отопительные котлы на твердом топливе Бренеран, делают приобретение подобного оборудования доступным практически для любой категории населения. Что влияет на себестоимость котла?

Производительность – самая мощная модель АОТ 19, обойдется около 38 тыс.руб, маленький бытовой теплогенератор всего в 10 400руб.

Наличие топочной двери со стеклянной вставкой – такая функция предусмотрена в моделях АОТ 06, 08, 11 и 14. Наличие вставки увеличивает стоимость конструкции, приблизительно на 1000 – 1500 руб.

Производитель печей специально поддерживает одинаковую стоимость для печей во всех фирменных магазинах компании, чтобы уменьшить вероятность приобретения суррогата. По заверениям представителей Лаотерм, печь по более низкой стоимости, является подделкой.

Монтаж задней и передней стенки

Наиболее важным в самодельной печи, сделанной по типу Булерьян, является точность размеров и правильное изготовление передней дверцы. От плотности ее прилегания напрямую зависит эффективность работы агрегата.

Заднюю и переднюю стенку будущей печи точнее всего можно изготовить из металла по шаблону. Приложив картон к боковой части и обведя по периметру карандашом, вы получите точные размеры стенок.

Затем на посадочное место устанавливают заднюю стенку печи, в которой имеется уже вырезанное отверстие под трубу дымохода и тоже прихватывают.

После этого в отверстие вваривается труба дымохода. Для него используют заготовку трубы d 100—110 мм с толщиной стенок 3—5 мм. Высота дымохода должна составлять более 3 м. Для этого необходимо правильно рассчитать высоту от зонтика над дымоходом до конька кровли.

Делаем булерьян сами!

Булерьян своими руками чертежи и фотографии.

За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

Печь дровяная длительного горения

Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян.
Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

Печь дровяная длительного горения своими руками

трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

Буржуйка в гараж

Самодельная буржуйка длительного горения

после того как сварил таких заготовок семь штук, стал сваривать их между собой

лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

Печи длительного горения

после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

Булерьян своими руками

Печь булерьян своими руками

К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно.
Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

Печка для гаража

Отопление в гараже

Печь для гаража

Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи.
Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

Печь для гаража своими руками

таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку.
Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

Форсунка для поджога газов

Чертежи печи булерьян своими руками

все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц.
Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

Печь длительного горения своими руками

Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

Жаростойкий экран для печи булерьян

Жаростойкий экран для печи булерьян

Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб
