Из чего состоит котел и как это работает?
Топливо в таких котлах горит намного дольше, чем в обычных агрегатах. Это обусловлено их принципом работы, который предусматривает сжигание дров в топке по направлению сверху вниз. Камера сгорания имеет цилиндрическую форму и полностью загружается древесиной через дверцу в верхней части корпуса. Розжиг производится через эту же дверцу, конструкция твердотопливных котлов длительного горения такова, что воздух в зону горения подается тоже сверху по вертикальной трубе. К концу этой трубы прикреплен плоский груз круглой формы из толстого металла (10—15 мм), снизу к нему приварены дугообразные распределители воздуха из полосового металла. Подобную конструкцию также можно применить для изготовления котла на опилках.
Груз для самодельного котла
Размер груза на 5 мм меньше внутреннего диаметра цилиндра топки, что позволяет перемещаться конструкции вверх-вниз. Другой конец трубы проходит сквозь верхнюю стенку котла, на нем устанавливается заслонка, с помощью которой количество воздуха можно регулировать вручную. Длина трубы на 15—20 см больше высоты камеры сгорания. Последняя может быть произвольной, самодельные агрегаты длительного горения работают тем дольше, чем больше диаметр и высота топки. При этом увеличивается объем водяной рубашки агрегата и его тепловая мощность.
Конструкция котла длительного горения
После розжига труба с грузом опускается, придавливая массив дров. Воздух поступает непосредственно в зону горения, конструкция котла длительного горения предусматривает работу на естественной тяге, создаваемой дымоходом необходимого диаметра и высоты. Выделяющееся тепло нагревает воду в рубашке установки, она начинает поступать в систему отопления через верхний патрубок. Здесь работает принцип конвекции, применение циркуляционного насоса необязательно. Водяная рубашка в самодельном аппарате располагается не только вокруг боковых стенок топки, но и в ее верхней крышке.
Колосниковая решетка самодельного котла длительного горения на дровах не выполняет своей привычной функции, воздух в рабочую зону через нее не проходит. Решетка лишь служит опорой массиву топлива, а сквозь ее ячейки зола и пепел попадают в нижний отдел, из которого они свободно вынимаются железным совком. По мере прогорания топлива в камере груз опускается и по верхнему концу трубы можно определять, сколько дров еще осталось. После окончания процесса дверца зольного отдела открывается, из него вычищаются продукты горения, груз вместе с трубой поднимается и фиксируется в таком положении. Можно делать следующую загрузку.

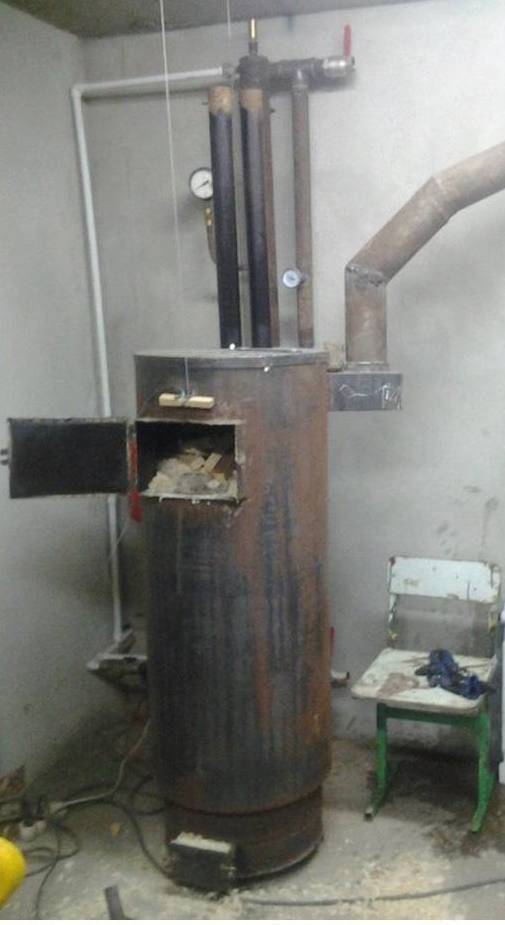

Самодельный котел на дровах длительного горения
Чем грозит применение несортированного угля
В партиях несортированного угля в избытке попадается угольная пыль, огромные куски породы размером с кулак, которые заклинивают шнек автоматического твердотопливного котла длительного горения, срывая шпонки между двигателем и редуктором. В итоге котел выходит из строя или просто дает сбои в работе. Для исправления ситуации придется немало повозиться с ним, потратиться на замену неисправных деталей и узлов.
В России редко где продается сортированный уголь, предназначенный для твердотопливных котлов, поэтому поставщики рекомендуют использовать уголь фракции 6 — 13 мм (уголь-семечко). Как правило, это антрацит повышенной калорийности. Однако, из-за высокой теплотворности и предельно высоких температур при сжигании антрацитовое топливо деформирует горелки. Со временем эти детали приходится менять.
Даже если применить антрацит мелкой фракции, который будет обладать калорийностью, допустимой для сжигания в ТКДГ, эффективной работы ждать не приходится:
- с вероятностью 70% котел будет не дожигать уголь;
- вдвое упадет номинальная мощность;
- котел из 25-киловаттного может «превратиться» в 15-киловаттный
- уголь придется пересеивать и использовать по второму кругу.
Чтобы автоматический котел длительного горения выдал заявленную мощность, необходимо подавать в горелку определенное количество топливо за 1 единицу времени:
- Длиннопламенный уголь имеет калорийность 6100 килокалорий на 1 кг (7 квт). Чтобы котел выдал мощность 28 квт, необходимо подавать 4 кг угля в час. За это время уголь должен сгореть полностью, но эффективно сжечь 4 кг угля за час нереально. То есть так сжечь, чтобы КПД устройства достигало хотя бы 75%, не говоря о заявленных производителем 85%.
- Если уменьшить подачу топлива в 2 раза, упадет мощность котла пропорционально количеству подаваемого топлива. Вот почему если котел «не поднимает» температуру выше 50 градусов, причину надо искать в неправильных настройках.
Чтобы котел с автоматической подачей топлива работал без сбоев и проблем, необходимо покупать длиннопламенный уголь. Как заявляет производитель, его калорийность составляет 6100 кКал на 1 кг (на практике показатель на 15-20% ниже). Стоит учитывать, что длиннопламенный уголь, который продается в России, имеет фракцию 13 — 50 мм, в то время, как для котлов с автоматической подачей топлива в большинстве случаев фракция не должна превышать 30 мм.
3 Wirbel BIO-TEC 35
Австрийский котёл, способный поддерживать комфортную температуру на протяжении целого дня. Всё зависит от выбранной мощности: в номинальном режиме горения дров и брикетов составляет не более четырёх часов. При уменьшении показателя скорость полного сгорания закладки понижается
Как заявляют эксперты, важное отличие этой модели от отечественных заключается в протекании настоящего процесса пиролиза, в противовес обыкновенному дожигу. Пожалуй, единственным недостатком котла является необходимость постоянного соединения с CAS – специализированным баком-аккумулятором тепла
За функционирование систем отвечает поставляемый в комплекте пульт управления.
Достоинства:
- наличие пульта управления – полная автоматизация процессов;
- после пиролиза происходит процесс дожига отработанных газов – полная выработка топлива;
- высокая номинальная мощность.
Недостатки:
- выход из строя пульта управления лишает пользователя возможности манипуляции процессами;
- очень высокая стоимость.
Способ проверки перед запуском
Базовых навыков сварки достаточно, чтобы построить котел длительного горения с теплообменником без посторонней помощи.
Подробная инструкция помогает собрать устройство с теплообменником для отопления дома площадью до 100 м2 при шести 7-секционных радиаторах из чугуна и разводке с 2 трубами.
В соответствии со СНиП, перед первым запуском котла выполняют 24-часовую гидравлическую проверку. Для этого:
- запорную арматуру и краны открывают;
- в систему запускают воду;
- давление повышают до уровня 1,3 атм.
Простой метод помогает убедиться, что протечки отсутствуют. Обязательно проверяют участки резьбового соединения и сварные швы. Уровень давления должен сохраняться без изменений. При обнаружении любых неполадок котел отключают от сети отопления и устраняют проблемы.
Пошаговая инструкция сооружения котла на твердом топливе
Итак, весь процесс, как сделать котел своими руками по чертежам, можно разделить на несколько последовательных этапов:
- Используя болгарку, из труб и профилей нужно вырезать заготовки. Профили будут стойками, в них газовым резаком нужно прорезать круглые отверстия для стыковки с трубами. Понадобится сделать по 4 отверстия по трубу Ø50 мм в передних стойках и по столько же в задних. Кроме того, нужны еще отверстия для врезки в систему отопления. Наплывы и нагар в результате резки или сварки нужно зачистить болгаркой, чтобы они не мешали движению воды по трубам.
- Далее заготовки собирают в единую конструкцию. Работать придется вдвоем – сварщику понадобится помощник, чтобы придерживать трубки в неподвижном положении. Чтобы было удобнее, можно поставить стойки с трубами на ровную поверхность и сварить переднюю и заднюю часть котла.
- Теперь нужно обеспечить подачу и отток воды из котла. К готовому каркасу приваривают входящую и обратную трубу, а торцы прямоугольных профилей заваривают кусками металла 60×40 мм.
- Прежде чем монтировать теплообменник, его проверяют на герметичность. Для этого его устанавливают вертикально, закрывают нижнее отверстие и наполняют водой. Если протечек на швах нет, значит можно работать дальше.
- Из кирпича выстраивают корпус котла и встраивают в него теплообменник, оставляя зазор между ними не менее 1 см. Установить регистр нужно так, чтобы создать подъем в сторону выходящей горячей воды. Перепад уровня между выходным отверстием и передним правым верхним углом теплообменника должен быть не менее 1 см. Это позволит улучшить циркуляцию теплоносителя и избавит от воздушных пробок.
- Кирпичная кладка должна перекрыть теплообменник сверху на 3-4 см. Поверх кладки укладывают чугунную плиту. Дымоход устанавливают по усмотрению хозяев – кирпичный, металлический, или выводят в уже готовую трубу.

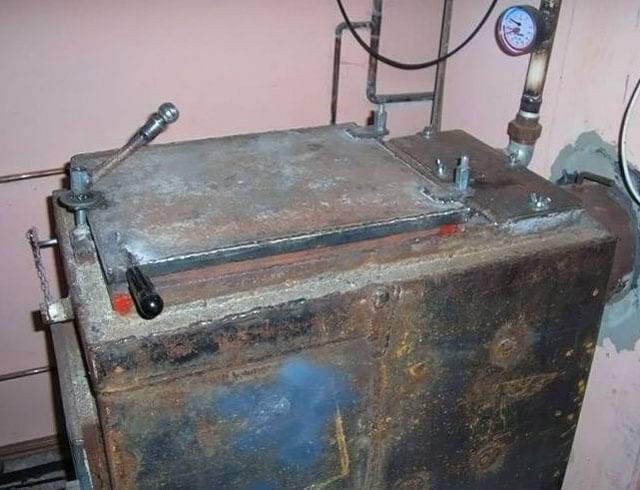

Твердотопливный котел своими руками
Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.
Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.
Первый этап самодельного котла включает следующие шаги:
- Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
- Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
- В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
- Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
- Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.
Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества
- К корпусу котла приваривают ножки из равнополочного уголка.
- Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.
Теплообменник для твердотопливного котла своими руками
Второй этап – производство теплообменника:
- Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
- Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
- Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
- В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
- Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).
Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более
- Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
- К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
- К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.
Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува
Как правильно собрать котел
После выполнения двух основных этапов приступают к завершающему.
Третий этап – сборка котла:
- Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
- Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
- Дымовой патрубок вставляют в дымоход.
- Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
- Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
- Если тест прошел нормально, котел загружают на полную мощность.

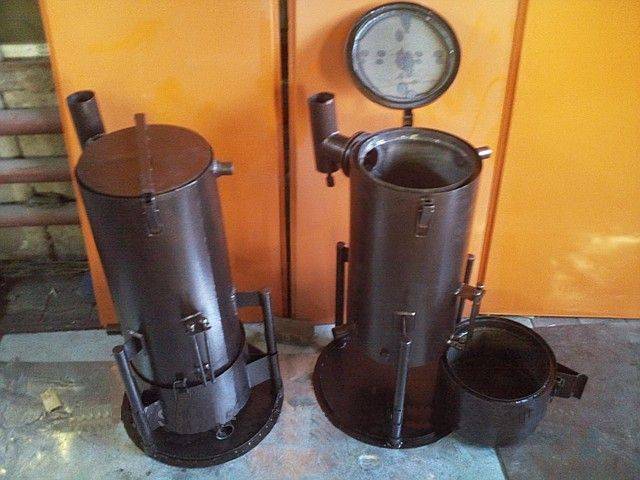

Процесс сборки
Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.
Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.
В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.
С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.
Корпус (топка)
Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.
Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

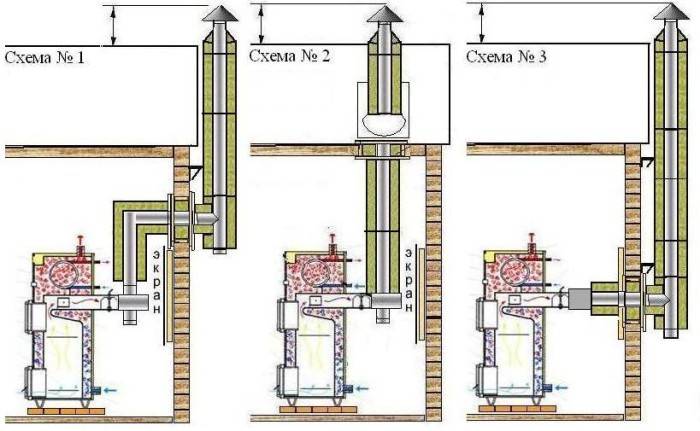

Дымоход
В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.
Длина трубы выбирается в зависимости от конструктивных соображений.
Соединяем корпус и устройство подачи воздуха
В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.
Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.
Это значительно упростит последующую эксплуатацию котла.
Конвекционный кожух
Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.
Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.
Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.
Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.
Ножки
Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

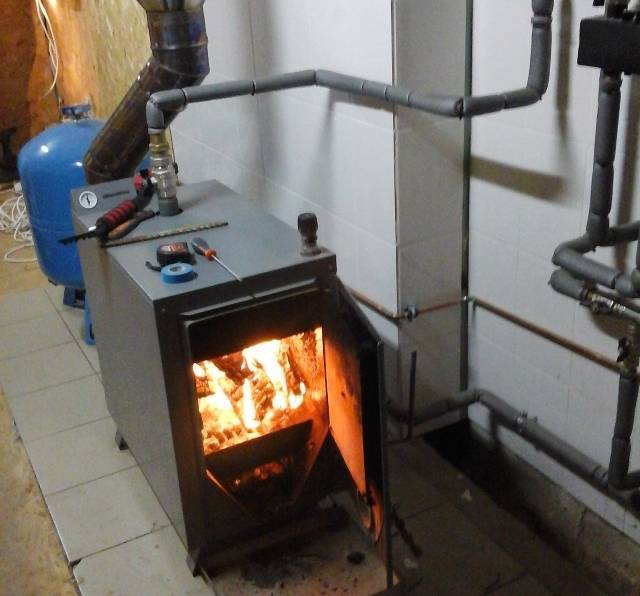

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.
Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.
Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.
Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.
На что смотреть при выборе котла?
Из-за просто огромного спроса на котлы, работающие на одной закладке дров свыше 12 часов, производители активно пополняют рынок новыми моделями. Как результат, практически у каждого покупателя возникает ряд вопросов, которые связаны с выбором производителя, конструкции, типа топлива.
К тому же далеко не каждый сможет правильно рассчитать мощность. Чтобы не столкнуться с этими проблемами в магазине, разберемся со всеми нюансами подробнее.
Виды оборудования по конструкции
На рынке представлены три разновидности котлов, работающих на твердом топливе. К ним относятся классические модели, пиролизные, а также пеллетные агрегаты. Первый тип станет отличным выбором, как для дома, так и для промышленного или коммерческого использования.
К достоинствам таких моделей следует отнести:
- Универсальность. Оборудование может работать на отопительных гранулах (пеллетах), дровах, торфе и на угле.
- Многофункциональность. Классические котлы отлично подходят не только для обогрева помещения, но и для нагрева воды.
- Эффективность. КПД представленных устройств в большинстве случае варьируется в пределах 80-85 %. Это позволяет использовать их, как в качестве основного источника тепла, так и в роли дополнительного.
Пиролизные модели чаще всего используются для подогрева воды. Работает такого рода устройства на органическом топливе.
Коэффициент производительности пиролизных котлов преимущественно зависит от качества используемого горючего. Наиболее оптимальным выбором являются брикеты, пеллеты, а также бурый уголь
Следует отметить, что пиролизные котлы достаточно требовательны к влажности топливного сырья. Если этот показатель будет выше 25-35 %, то эффективность обогрева значительно снизится.
Третья вариация котлов длительного горения была запатентована в Европе относительно недавно. Но за довольно короткий срок такие устройства завоевали признание среди сотен тысяч покупателей.
Работают пеллетные котлы на древесных гранулах. Изготавливается топливо из спрессованной стружки, опилок, а также ряда других видов отходов деревообрабатывающей промышленности.
К преимуществам представленного вида относят:
- долговечность – срок эксплуатации устройства в среднем составляет больше 20 лет;
- автономность – прибор самостоятельно и довольно хорошо поддерживает указанную владельцем температуру;
- эффективность – КПД моделей на пеллетах достигает 90 %.
Что касается недостатков, то выделяется только один – высокая и недоступная для многих цена. Но этот минус целиком окупается простотой обслуживания и производительностью оборудования.
С особенностями работы и эксплуатации твердотопливных котлов ознакомит статья, посвященная этому интересному вопросу.
Как правильно рассчитать мощность?
Если нужно определиться с производительностью котла, важно учитывать площадь, качество утепления стен, вид используемого топливо, а также длину обогревающего контура. Расчеты можно в значительной мере упростить
Для этого нужно лишь пользоваться следующей формулой:
1 кВт на 1 м2 помещения.
При этом высота потолков не должна превышать 3 метра. Более удобным вариантом будет воспользоваться при расчете специальной таблицей. Ниже представлена одна из них.
| Мощность котла | Площадь обогрева, кв. м. |
| 15 кВт | до 150 |
| 20 кВт | до 200 |
| 30 кВт | до 300 |
| 50 кВт | до 500 |
| 70 кВт | до 700 |
С ее помощью можно за считанные минуты узнать подходящую мощность. При этом единственный параметр, который вам понадобится, – площадь помещения в метрах кубических.
Тип регулятора и ценник
Если у вас в доме наблюдаются постоянные перебои в электрической сети, то целесообразно будет выбрать котел с механическим регулятором. Он не нуждаются в подаче тока, так как его принцип действия основан на циркуляции воздуха естественным путем.
Автоматика подойдет тем, кто не хочет лишний раз заморачиваться и тратить свое время на поход в котельную. Такого рода регулятор нагнетает воздух при помощи вентилятора.
Разумным выбором будет покупка обогревателя у официального дилера или напрямую у производителя. Это позволит не только приобрести товар по разумной цене, но и получить длительную гарантию и рассчитывать на сервисное обслуживание в случае поломки агрегата
Стоимость обогревательного оборудования во многом зависит от материала, из которого изготовлено устройство, бренда, а также мощности
Важно понимать, что такого рода техника покупается на десятилетия. Поэтому даже не смотрите в сторону дешевых моделей
Помните – эффективный котел не может быть дешевым.
Полезные советы по изготовлению ТТ котла
Если вы хотите сделать ТТ котел универсальным с позиции использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.
Можно значительно сократить расход на строительство агрегата, если взять бесшовную стальную трубу 20 марки.
- Прежде чем устанавливать котел на место, которое определено под этот агрегат, проведите первую растопку на улице, оборудовав котел временным дымоходом. Так вы убедитесь в надежности конструкции и увидите, правильно ли собрали корпус.
- Если в качестве основной камеры вы будет использовать газовый баллон, то учитывайте, что такой агрегат вам обеспечит горение на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после срезания крышки и зольника. Чтобы увеличить объем и обеспечить большее время горения, необходимо использовать два баллона. Тогда объема топочной камеры точно хватит на обогрев большого помещения, и не нужно будет закладывать дрова каждые 4-5 часов.
Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.
Если вы будет выполнять в котле дополнительную дверцу, которая позволяет «дозагружать» топливо не снимая крышки, ее тоже нужно плотно герметизировать с помощью асбестового шнура.
-
Для эксплуатации ТТ котла, схему которого мы прилагаем ниже подходит любое твердое топливо:
- каменный и бурый уголь;
- антрацит;
- дрова;
- древесные пеллеты;
- брикеты;
- опилки;
- сланцы с торфом.
По качеству топлива особых указаний нет – подойдет любое. Но учитывайте, что при большой влажности топлива, котел не даст большой коэффициент полезного действия.

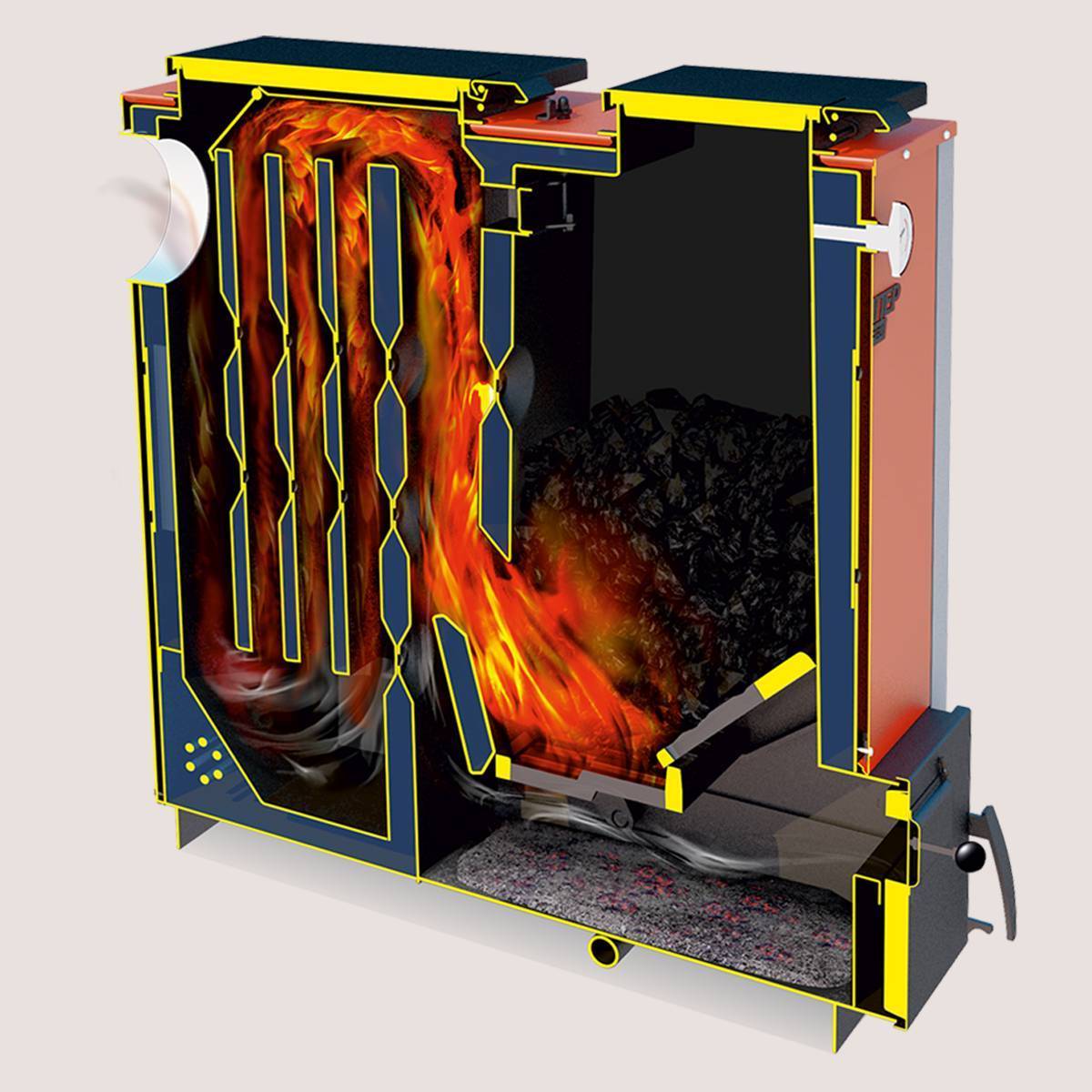

Классический котел продолжительного горения
Чтобы изготовить котел классического вида по приготовленному чертежу, достаточно соблюдать простую инструкцию по сборке и подключению.
Инструменты и материалы для изготовления
Для создания потребуются:
Материал для изготовления корпуса – металл. Это может быть бочка или листовой металл. Его толщина должна быть строго больше пяти миллиметров.
При наличии старой металлической печки можно использовать ее корпус.
Листовая сталь
- Трубы из стали или сплава алюминия. Трубы с особо тонкими стенками использовать не стоит.
- Профильные трубы. Обычно они обладают прямоугольной формой среза.
Профильная труба
- Дверцы, заслонки, задвижки.
- Вентилятор мощностью 300 Вт и выше.
Вентилятор
Прут от 2 см в диаметре. Особо массивный и большой брать не стоит, но меньше 2 см в диаметре также будет непригоден.
Инструменты понадобятся разнообразные. Среди них и сварочный аппарат, и различные резаки, и полировальные установки, молотки, плоскогубцы/пассатижи. В некоторых ситуациях могут понадобится пилы, иногда требуется даже применение лома или монтировки. Всё это должно быть приготовлено для работы еще до ее начала.
Устройство подачи воздуха
Обычно конструкция котла предполагает подачу воздуха через отсек в корпусе. Если же вариант, который изготавливается относительно сделанного чертежа, такого не предполагает, устройство подачи воздуха изготавливается отдельно.
Обычно это устройство – обычная трубка, соединенная с камерой сжигания. Она должна быть несколько ниже дымохода, в некоторых случаях ее делают косо срезанной – с целью улучшения циркуляции.
Края на срезе для крепления требуется выровнять, дабы припайка частей друг к другу не вызывала затруднений.
Корпус, топка
Корпусом котла, как уже было сказано, может служить толстостенная бочка. Также с успехом можно использовать кусок широкой трубы (требуется около метра в диаметре). При отсутствии таких «заготовок» в наличии корпус изготавливают из листового металла, преимущественно используют сталь.
Дно котла – отдельная деталь. В случае бочек оно уплотняется, для труб и стальных корпусов делается соразмерно, толщина должна быть минимум 5 сантиметров.
Все стенки спаиваются между собой относительно чертежа, к ним припаивается стальное дно. Перегородками требуется отделить камеры и разные отсеки.
Все баки для воды изготавливаются отдельно. Дверцы, заглушки и опора устанавливается после сбора всей конструкции и ее полной готовности к функционированию.
Дымоход
Дымоход требуется для выхода газов, мешающих горению. Требуется, чтобы он был соединен с камерой сжигания, как и устройство подачи воздуха.
Для изготовления дымохода можно использовать неширокую трубу. В идеале она должна быть того же диаметра, что и трубка для подачи воздуха. Естественно, требуется, чтобы это был металл. Пластиковые трубы в дровяной системе использовать не стоит из-за малой теплостойкости и возможности плавления. Это приведет к неприятным последствиям и так называемым авариям.
Дымоход должен быть выше трубки подачи воздуха. Его также иногда косо срезают для лучшей циркуляции воздушных масс.
Соединяем корпус и устройство подачи воздуха
Трубку подачи воздуха следует разместить в камере, вырезав соответствующее отверстие, и припаять к котлу. При желании можно воспользоваться специальными креплениями.
Выполнять такую работу требуется аккуратно.
Теплорассеивающий диск
Из листа металла с сантиметром в толщине вырезается круг, на который приделываются ручки. Диаметр круга должен быть меньше диаметра корпуса.
Такой диск требуется для упрощения дальнейшей эксплуатации котла.
Конвекционный кожух
Для кожуха потребуется цилиндр. Его можно изготовить из трубы или же листовой стали. При помощи металлических перемычек кожух и топка соединяются. Можно не использовать металлические перемычки и просто припаять кожух к топке. Эффективность не понизится.
Крышка
Крышка – довольно простая деталь. Вырезается круг или прямоугольник (в зависимости от формы корпуса), который чуть больше по размеру, чем топка. К крышке припаивают ручку.
Ножки
В качестве ножек можно припаять опоры, изготовленные из прута
Важно соблюдать одинаковый размер, чтобы котел получился устойчивым. Также удачным решением будет припаять ножки под углом во внешнюю сторону – это повысит устойчивость, т.к. несколько сместит центр тяжести
несколько сместит центр тяжести.
