Какие документы должны быть готовы и кто их выдает
После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.
Сначала нужно определиться с документацией. Источник фото: az.all.biz
Процесс подготовки документации:
- Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
- Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел “Газовое хозяйство” общего проекта на котел.
- Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.
В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.
Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.
В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.
Принцип работы
Разберемся, какой принцип работы газового котла Бакси. Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Далее он попадает в теплообменник.
Когда температура жидкости опускается ниже установленной в настройках панели управления, газовый клапан подает топливо на горелку и срабатывает электрод розжига. Загорается пламя, которое нагревает теплообменник. При нагревании теплоноситель расширяется и его избыток поступает в расширительный бак.
Выходит теплоноситель через левую трубу, проходя через датчик температуры. Когда вода нагрелась до выставленного уровня, перекрывается поступление газа в горелку. Также регулировать работу котла может вынесенный комнатный термостат, в этом случае циклы работы будут привязаны к температуре в помещении.
В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя.
Трехступенчатый газовый клапан Бакси
Обвязка такого котла довольно простая, так как все функциональные элементы настроены и расположены внутри корпуса. Нужно рассчитать нужное количество радиаторов, начертить схему, а потом соединить их между собой и вывести все трубы к аппарату.
Опрессовка и промывание
Опрессовку не всегда делают, из-за отсутствия специального насоса и нежелания вызывать бригаду, но если отопление даст сбой в разгар холодов, затраты могут быть гораздо больше!
Особенно важно проводить проверку новой системы и той, которая наоборот, служит уже несколько лет. Стоимость опрессовки в строительных фирмах от 3000 руб.
Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.)
К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб
руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб
Стоимость опрессовки в строительных фирмах от 3000 руб. Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб.
Нужно ли уменьшать мощность?
В современных моделях газовых котлов, оснащённых высокочувствительной автоматикой, нет необходимости самостоятельно снижать показатели мощности. В оборудовании более раннего выпуска и самых простых агрегатах подобные мероприятия осуществляются:
- в случае переделки системы отопления с существенным снижением уровня общей производительности;
- в случае отказа от определённого дополнительного функционала, включая демонтаж системы горячего водоснабжения и «тёплые полы».
При значительных расхождениях в показателях принимаемой и минимальной мощности происходит «тактование» оборудования, сопровождающееся постоянным включением и выключением котла. В этом случае наблюдается ускоренный износ таких рабочих узлов, как горелка, трёхходовой клапан и насосное устройство. С целью предотвращения выход котла из строя требуется уменьшить показатели мощности одним из доступных способов:
- замена горелочного устройства модуляционным аналогом;
- сокращение подачи топлива изменением настроек клапана;
- уменьшение мощности посредством настроек меню сервиса;
- регулированием функционирования циркуляционного насоса.
С целью снижения расхода топлива устанавливается термостат, обеспечивающий более точную работу оборудования, монтируются устройства погодозависимой автоматики. Необходимым условием сохранения высокого качества функционирования газового котла является грамотное техническое обслуживание агрегата, а также повышение тепловой эффективности посредством утепления помещений.
Правила пользования газовым котлом
Рассмотрим, как правильно пользоваться газовым котлом.
Инструкция по розжигу
Один из узлов конструкции газовых котлов, которым они отличаются друг от друга – система розжига. Поэтому при запуске котлов разного типа могут существовать определённые тонкости. Прежде чем приступить к запуску устройства в эксплуатацию необходимо изучить инструкцию по эксплуатации. Как последовательность розжига выглядит так:
1. Визуальный осмотр системы на предмет наличия протечек. Для этого термостат выставляют на максимум. В таком случае происходит автоматическое переключение.
2. При выполнении этой операции котёл должен быть подключён к электросети. После того как начнёт работать, послышится небольшой шум и после наполнения системы теплоносителей сработает автоматический поджог системы и котёл выйдет на установленные режимы эксплуатации.
Как правильно отключить котёл
Если в течение определённого времени, использование котла не планируется, то имеет смысл его отключить. Первым делом закрывают вентиль подачи газа. Установленная автоматика управления и насосы должны быть обесточены. Разумеется, нельзя забывать о перекрытии подачи теплоносителя и воды, если он применяется для её нагрева. Если ожидается, что во время простоя возможно падение температуры ниже нуля, то придётся сливать воду.
Самостоятельная диагностика
Эксплуатация газового оборудования будет значительно упрощена, если в нём предусмотрена система самостоятельного диагностирования. Большинство производителей, уже довольно давно устанавливает подобные системы на свою продукцию. Сообщения об ошибках выводят на встроенный монитор. У отдельных производителей, ошибка А7, говорит о неисправности датчика температуры. Самодиагностика газового оборудования упрощает его эксплуатацию. Расшифровка кодов, которые отображаются на мониторе, обычно приводят в руководстве по эксплуатации.
Защита от замерзания
Одно из ключевых правил безопасной эксплуатации газового оборудования – это гарантия наличия минимальной температуры рабочей среды, которая не позволит ей замёрзнуть. Если вода, залитая в систему отопления, замёрзнет, то это приведёт к непоправимым последствиям, в частности, разрыву радиатора.
В большинстве моделей, эксплуатируемых в наши дни, постоянного надзора за состоянием теплоносителя. В них предусмотрена защита от замерзания, один из компонентов – циркуляционный насос, который включается для обеспечения принудительного движения воды (теплоносителя) по системе. Как правило, он включается в автоматическом режиме по достижении водой температуры в 10 градусов. Если в силу определённых причин, температура упала ещё ниже, то кроме насоса включается вспомогательный нагреватель, подогревающий воду до заданного уровня, например, 18 градусов.
Что делать, если появились неисправности
Даже в ходе правильной эксплуатации котельного оборудования могут возникать определённые неполадки. В некоторых котлах могут происходить следующие перебои:
- перегрев котла;
- отказал датчик температуры;
- во время работы котёл работает слишком шумно.
Как правило, некоторые поломки могут быть вызваны нарушениями режимов эксплуатации, заводскими дефектами, падением давления в газопроводе, перепад напряжения в питающей сети, ошибки, допущенные во время установки газового котла.
Некоторые владельцы газовых устройств пытаются решить возникшие проблемы самостоятельно, но целесообразнее вызвать специалистов из обслуживающей организации.
Общие правила безопасности
Производители газового отопительного оборудования уделяют много внимания его безопасности, несмотря на это, оборудование этого класса может послужить источником опасности
Пожарный департамент МЧС не устаёт постоянно говорить о мерах предосторожности, в частности, недопустимо приобретать газовое котельное оборудование в компаниях, которые не обладают соответствующей лицензией. В комплект поставки должно входить руководство или инструкция по эксплуатации
Монтаж оборудования и его запуск в эксплуатацию могут только работники соответствующих организаций. Подобное оборудование должно проходить проверку технического состояния. Как правило, это проделывают один раз в год.
В котельной недопустимо хранение предметов, не имеющих отношения к эксплуатации или обслуживания установленного оборудования. И ещё, верхняя граница нагрева теплоносителя не должна превышать 90 градусов.
Регулировка газового котла
Если автоматика стала работать неправильно, возникли сбои в ее функционировании, то нужно найти причину и или отрегулировать систему контроля, или же заменить неисправные элементы.
Рассмотрим самые популярные неполадки, которые можно устранить самостоятельно:
- «Котел осенью грел замечательно, а зимой в доме холодно». Это, по сути и не поломка, а всего лишь необходимость регулирования температуры нагрева. В корпусе любого газового котла есть терморегулятор. Он может выглядеть как вращающаяся рукоятка со шкалой, кнопочки с экраном температуры, шкала с ползунком на ней. Достаточно установить большее значение нагрева, как дома сразу станет теплее.
- «При розжиге не срабатывает электромагнитный клапан, сколько не дави на ручку». Самая распространенная поломка, требующая замены клапана.
- «Котел горит нормально, но через какое-то время раздается хлопок и все отключается». Как правило, здесь мы имеем дело со срабатыванием автоматики. А вот в чем причина «хлопка» придется выяснять. Лучше всего пригласить специалистов.
Важные правила эксплуатации
В плане эксплуатации более безопасными считаются газовые котлы с закрытой камерой сгорания. Их топка не сообщается с воздухом помещения. Однако мощность таких котлов значительно уступает мощности котлов с открытой камерой сгорания. Поэтому в частных домовладениях часто устанавливается второй тип котлов.
Выбор будущего теплоносителя зависит от целей и условий эксплуатации системы. Если предполагается частое выключение котла, то есть смысл задуматься об использовании антифриза
Эксплуатация таких котлов требует соблюдения техники безопасности. Так, для обустройства мощного напольного котла принято использовать отдельное помещение с определенными размерами. Котел монтируется на некотором расстоянии от стен. Близлежащие стены должны быть защищены огнеупорным материалом во избежание воспламенения.
В котельной необходимо провести систему вентиляции. Также должен быть источник естественного освещения. Ширина входной двери должна быть не менее 80 сантиметров. Дымоход прокладывается в соответствии с инструкцией к котлу и из теплостойкого материала. Дымоход должен возвышаться над коньком крыши не менее, чем на полметра.
Одной из мер безопасности является установление датчиков угарного газа. Сигнализатор загазованности своевременно определит утечку летучего токсина и предупредит об этом пользователей. Также его можно настроить таким образом, чтобы автоматически включалась вентиляция и выключалась подача газа. Современная автоматика позволяет внедрять разнообразные умные системы.
Если датчик температуры, давления или загазованности вышел из строя, то нужно незамедлительно выключить котел и вызвать мастера из сервисной службы. Использование котла без этих устройств чревато серьезными негативными последствиями.
Требования СНиП гласят, что подключать газовый котел к магистрали нужно посредством медной трубы или же сильфонного шланга. При этом обязательно должен быть установлен кран
При обнаружении признаков утечки газа нужно сразу же перекрыть газовый кран и открыть окна для проветривания помещения. Нельзя включать свет и пытаться осветить помещение, зажигая спички или зажигалку.
Газовый котел необходимо обслуживать с периодичностью, оговоренной производителем. Данные о необходимых процедурах указываются в инструкции к устройству. Например, нужно чистить дымоход, удалять накипь из теплообменника или очищать гарь с горелки. Тогда котел прослужит долгий срок, а риск возникновения серьезных неисправностей значительно снизится.
При использовании газового устройства не стоит включать его на максимальную мощность в течение длительного времени. Это может привести к выделению пара, что является недопустимым.
Иногда котел начинает издавать необычные шумы и вибрации. Это может быть связано с работой вентилятора. Предупреждаем, что все действия, для проведения которых предстоит разбирать кожух котла, автоматически лишают владельца права на гарантийный ремонт или замену.
Однако собственнику агрегата нужно контролировать работу механизмов и систем, обеспечивающих защиту котла от возгорания. Надо поддерживать температуру в контурах на отметке 50 градусов, что значительно снижает вероятность образования минерального осадка на внутренних поверхностях труб и приборов.

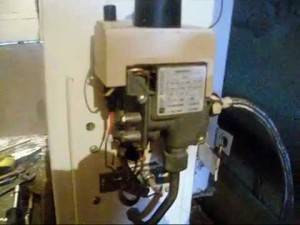

Газовый клапан котла принцип работы и настройка
Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.
…
Как работает газовый клапан?
В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:
- измерительный штуцер давления газа на выходе клапана;
- регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
- крышка;
- измерительный штуцер давления на входе.
Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

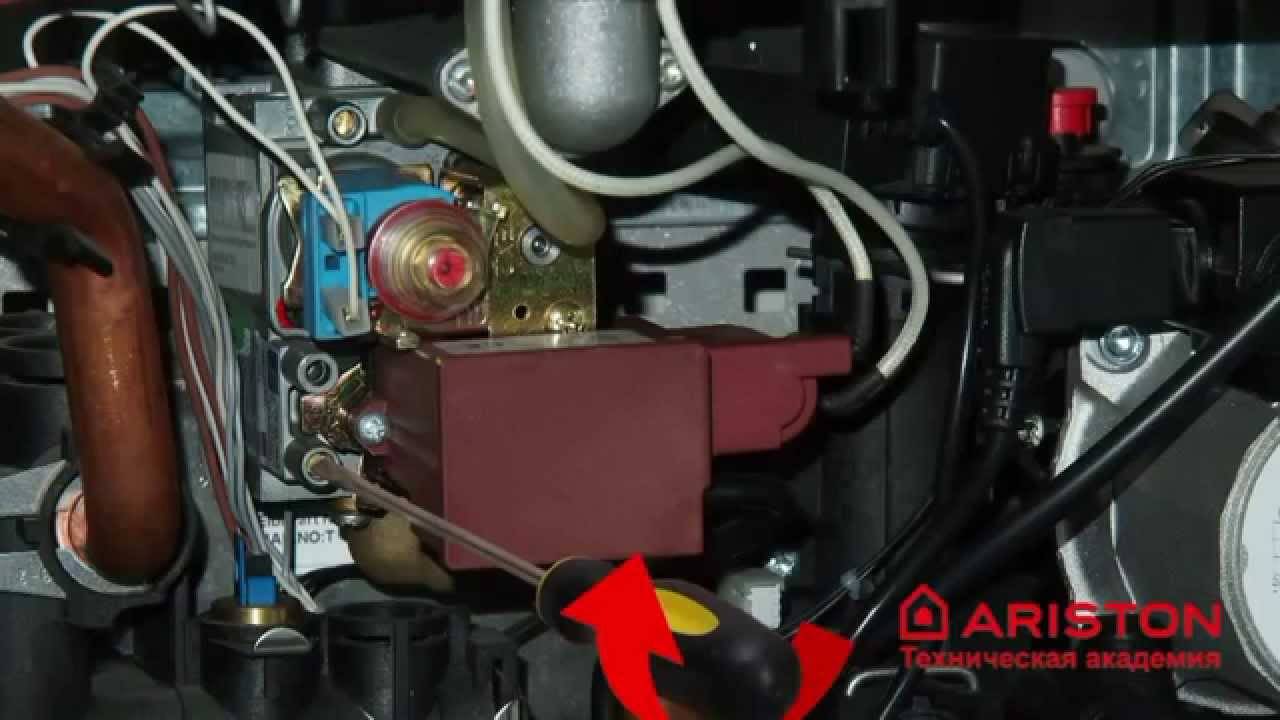

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:
- Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
- Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
- Подключают к входному штуцеру шланг манометра.
- Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
- Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.
Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.
…
В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.
Настройка газового клапана при «тактовании» котла
Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.
…
Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.
Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.
Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:
- удерживают кнопку с гаечным ключом в течение 5 сек;
- выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.
Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.
Реле минимального давления (газ) ↑
Газовый клапан марки Honeywell для маломощного котельного оборудования
Газовые горелки предназначены для использования при номинальном давлении газа — они на это рассчитаны. Именно при таких показателях будет обеспечена декларированная полезная мощность котла. Со снижением давления газа наблюдается и падение мощности. Котлы, снабженные атмосферными газовыми горелками, чувствительны к снижению давления газа — могут прогореть трубы. Падающее давление газа ведет к «оседанию» пламени так, что в зоне самого факела оказывается металлическая часть горелки. И это может привести к поломках.
С целью защиты котла и горелки применяют реле минимального газового давления. Реле выключает котел при падении давления ниже значения установки. Предельное значение можно поменять при наладке котла. Реле давления газа конструктивно представляет собою некую мембрану, которая воздействует на группу контактов. Когда давление снижается, мембрана под воздействием пружины перемещается и происходит переключение электроконтактов. Переключение контактов разрывает электрическую цепь, которая как раз и управляет работой котла. Останавливается подача питания на газовый клапан — и котел прекращает работу. Когда давление газа восстанавливается, мембрана вернется в исходную позицию, контакты вновь переключатся — и котел снова готов к запуску. Только вот прочие процессы в дальнейшем определяются логикой реально управляющей автоматики, и они могут разниться. Реле минимального давления монтируются на вводе газа в котел непосредственно перед мультиблоком. Либо перед передним газовым клапаном.
Газовый клапан марки Dungs для отопительных котлов напольного типа
Техническое устройство и принцип работы газового котла Навьен

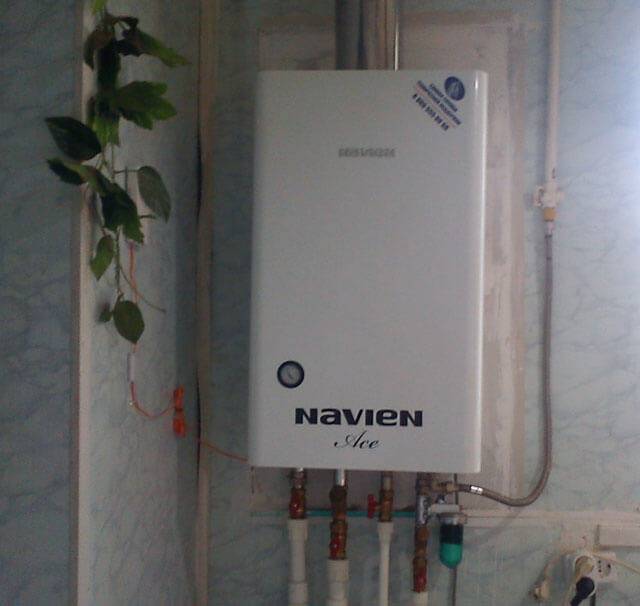

Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.
Устройство газового котла Навьен
Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.
Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

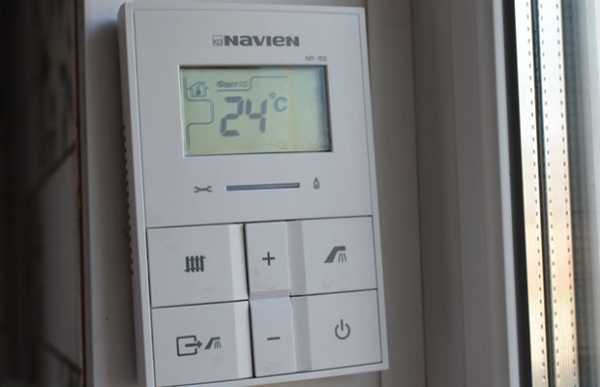

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.
Как подключить и настроить
Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.
Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).
Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.
Краткая инструкция по эксплуатации: управление и регулировка
Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.
Распространённые ошибки и причины неполадок
Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:
В этой таблице приведены распространённые ошибки котлов Навьен
Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.
Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.
