Газовый котел Навьен 13 кВт

Котел Navien— это один из наиболее популярных и распространенных на территории России видов отопительного оборудования.

Детище южно-корейского производственного объединения KyungDong NAVIEN, агрегаты Navien изготавливаются специально для сложных условий с учетом возможных перепадов давления воды и газа, скачков напряжения и прочих факторов, осложняющих эксплуатацию.

Котлы настенного исполнения имеют аккуратный и привлекательный внешний вид, они компактны и не занимают лишний объем в помещении.

Имеется возможность управления с выносного пульта, что позволяет расположить его в наиболее удобном месте.

Мощность котлов позволяет обслуживать площадь до 130 м2, что является наиболее предпочтительным вариантом как для частных домов, так и для квартир.

Технические характеристики

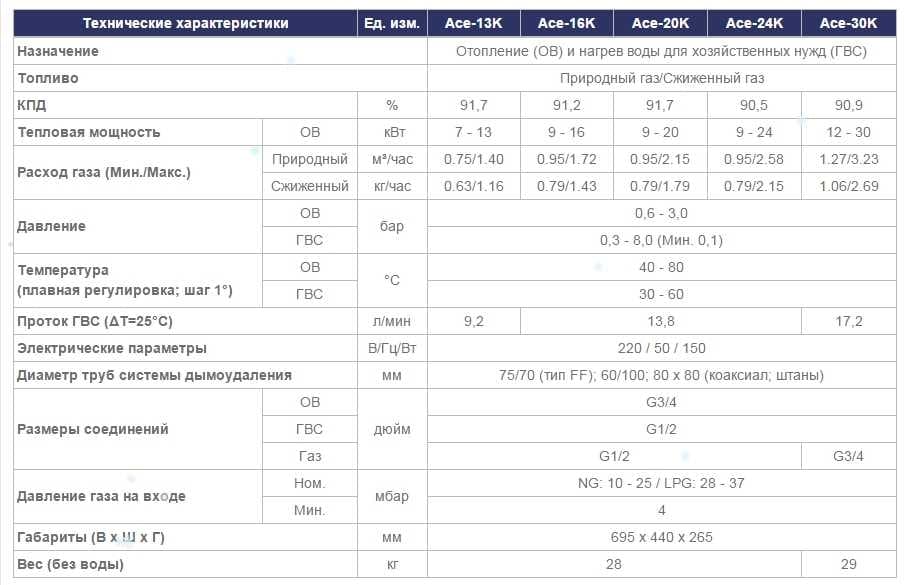

Рассмотрим основные параметры газовых котлов Navien:

Характеристика	Значение
Категория, исполнение	II2H3P С13, С43, С53
Назначение	Отопление (ОВ) и горячее водоснабжение (ГВС)
Тип используемого топлива	Природный или сжиженный газ
КПД	86, 90,5, 91,7%
Тепловая мощность	9-24 кВт по отоплению 24 кВт по горячей воде
Площадь обслуживания	До 600 м2
Температура теплоносителя	40-80°
Давление теплоносителя	0,6-3 бар
Температура горячей воды	30-60°
Давление горячей воды	0,3-8 бар
Производительность горячей воды: При 25° При 40°	13,8 л/мин (25°) 8,6 л/мин (40°)
Расход газа	0,95-2,58 м3/час (природный газ), 0,79-2,15 кг/час (сжиженный газ)
Давление газа	10-25 мбар (природный газ), 28-37 мбар(сжиженный газ)
Параметры сети электропитания	230 В/50 Гц, 150 Вт
Диаметр трубы дымохода	60/100 мм
Присоединительные размеры (газ, вода, теплоноситель)	G3/4“ G1/2“, G1/2“
Габариты корпуса	695/440/265 мм 430x720x340 мм 402x904x691 мм
Вес котла (без воды)	26, 28, 68 кг

Советы и рекомендации по эксплуатации котла «Навьен»

Главные советы специалистов касаются безопасной эксплуатации котла:

1. Помещение, где расположен агрегат, должно иметь хорошую вентиляцию.
2. Агрегат обязан иметь отдельное самостоятельное подключение к электросети.
3. Работать котел должен в полной сборке и защитном корпусе.
4. Запрещено пользователю самостоятельно ремонтировать газовое оборудование котла.
5. Котел должен подвергается ежегодному освидетельствованию представителями горгаза.
6. Собственник котла должен периодически проверять стыки котла и газопровода на герметичность мыльным раствором.

Дополнительная информация. При появлении утечек немедленно перекрывают газовый вентиль, вентилируют помещение и вызывают аварийную газовую службу.

Газовые котлы Navien давно применяются российскими потребителями. Они совершенно справедливо заслужили доверие у покупателей. Легкая компоновка с широчайшими современными функциями нагрева воды позволяют выбирать эти модели из большого списка предложений на рынке отопительной техники.

Устройство

Основным элементом конструкции котлов Navien Ace является первичный трубчатый теплообменник, соединенный с камерой сгорания.

В верхней части находится дымоход, соединенный или объединенный с трубопроводом подачи воздуха. В левой части корпуса расположен 8-литровый расширительный бак, под которым устанавливается трехходовой клапан и циркуляционный насос.

Он обеспечивает перемещение по системе теплоносителя и горячей воды. Проходя по теплообменнику, теплоноситель получает высокую температуру.

Затем с помощью трехходового крана производится подмешивание холодного потока, чтобы в результате получить желаемую температуру системы. После этого поток выводится из котла и направляется в отопительные приборы — радиаторы, конвекторы и т.п.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»

Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Технические характеристики

Современные агрегаты Navien оборудованы выносным пультом управления, на который поступает сигнал от температурного датчика.

Его показания моментально передаются на чип блока управления, который дает сигнал исполнительному механизму увеличить/уменьшить расход подачи газа на двухконтурный котел. Аналогично может поступить команда на полное отключение агрегата, если возникнет аварийная ситуация в его работе.

Наиболее популярными модификациями газовых котлов Навьен являются двухконтурные настенные агрегаты с закрытой топкой, тепловой мощностью 20-24 кВт, способных качественно обогреть помещение от 160 до 240 м2 и приготовить горячую воду для бытовых нужд семьи из 4-х человек.

Технические характеристики настенных газовых агрегатов Навьен с закрытой камерой сгорания:

1. Navien Deluxe Plus – 20k, отопление – 160 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок – 8л, электронасос — да, отопление+ГВС, КПД- 91.7% расход газа – 2.15 м3/час, цена – 31 080 руб.
2. Navien Deluxe Plus – 24k,  отопление – 192 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок – 7.5 л, электронасос — да, отопление +ГВС, КПД -90.5%, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 230 руб.
3. Navien Deluxe Plus -24k COAXIAL, мощность 24 кВт, отопление – 240 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД-90.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 28 500 руб.
4. Navien ACE-20AN, отопление -190 м2,естественного сгорания, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД- 91%, теплообменник — пластинчатый, расход газа – 2.06 м3/час, цена – 29 130 руб.
5. Navien Deluxe – 20k White, отопление – 186 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
6. Navien Deluxe – 24k White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 29 980 руб.
7. Navien Deluxe-20k COAXIAL White, отопление – 190 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
8. Navien Deluxe-24k COAXIAL White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 29 090 руб.
9. Navien SmartTok – 24K, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.0 %, теплообменник — стальной, расход газа – 2.6 м3/час, цена – 34 430 руб.
10. Navien Deluxe S COAXIAL-24k, отопление – 200 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.2 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 060 руб.

На что обратить внимание при монтаже?

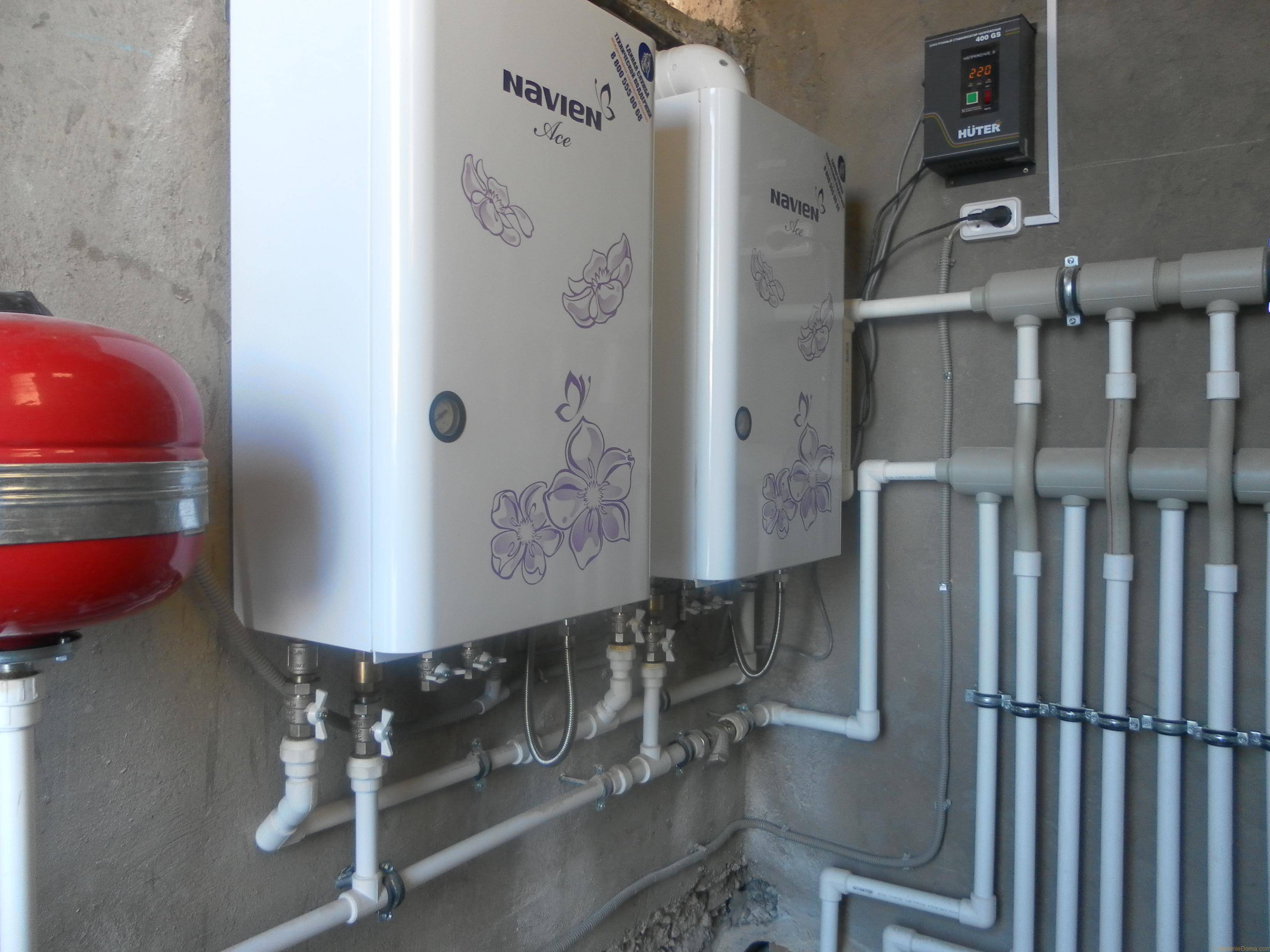

Стальной газовый котел Navien Ace

Так как к оборудованию приложена инструкция, то проблем с установкой и подключением прибора не возникает. Сделать это самостоятельно — не проблема. В инструкции может разобраться даже непрофессионал. Тем более что она написана на русском языке.

Единственное, на что просят обратить внимание специалисты — это способ отвода угарных газов. Выводить их можно через обычный атмосферный дымоход, подключенный к системе дымоотведения дома или установленный как отдельная конструкция

Но если вас не устраивает ни один вариант, можно сделать коаксиальный дымоход. Его монтаж в несколько раз проще. Но учтите, что коаксиальные конструкции используются только в том случае, когда обогреваемая площадь дома не превышает 110 м². Они могут быть установлены с котлами, мощность которых не превышает 11 кВт.

О компании

В настоящее время южнокорейская компания Navien является одним из крупнейших мировых производителей, основной специализацией которого является создание газовых и дизельных котлов, которые применяются для бытовых условий.

Навьен работает по четырем основным принципам: устойчивое развитие, открытие этических ценностей для общества, экология и забота об окружающей природе и людях.

Свою деятельность компания начала в 1978 года, и с тех пор успешно функционирует. Почти за 40 лет описываемый производитель смог занять прочные позиции на рынке и завоевать доверие пользователей.

Корейские газовые котлы Navien — это недорогое, надежное, но в то же время простое в эксплуатации оборудование, которое имеет массу положительных отзывов потребителей.

Отзывы на котел Навьен Ace

Запуск котла

После выполнения всех монтажных работ и проведения опрессовки осуществляют первый наладочный запуск оборудования котла. Все работы выполняются рабочими сервисного центра с оформлением соответствующих документов, что в будущем сохранит гарантийные обязательства производителя.

Запуская котел «Навьен», инструкция должна соблюдаться безукоризненно. Последовательность работ:

1. Наполняют водой контуры через подпиточный узел агрегата, встроенный в конструкцию, со специальным краником снизу рядом с вводом водопроводной воды.
2. Следят за манометром, когда давление поднимется до 2.0 атм, кран закрывают.
3. Удаляют воздушные пробки. При первом запуске выполняют в ручном режиме, а при последующих — через автоматическую систему. Начинают процесс с самой удаленной батареи, открывая краник Маевского, поочередно проходят все точки контура отопления.
4. После травления воздушной пробки давление в контуре упадет, поэтому потребуется повторная подпитка.
5. Сбрасывают воздушную смесь с насоса циркуляции.
6. Для того чтобы включить агрегат, нажимают кнопку «Power».
7. Сработает электроподжиг и агрегат запустится, после чего необходимо настроить температурный режим.

Техническое устройство и принцип работы газового котла Навьен

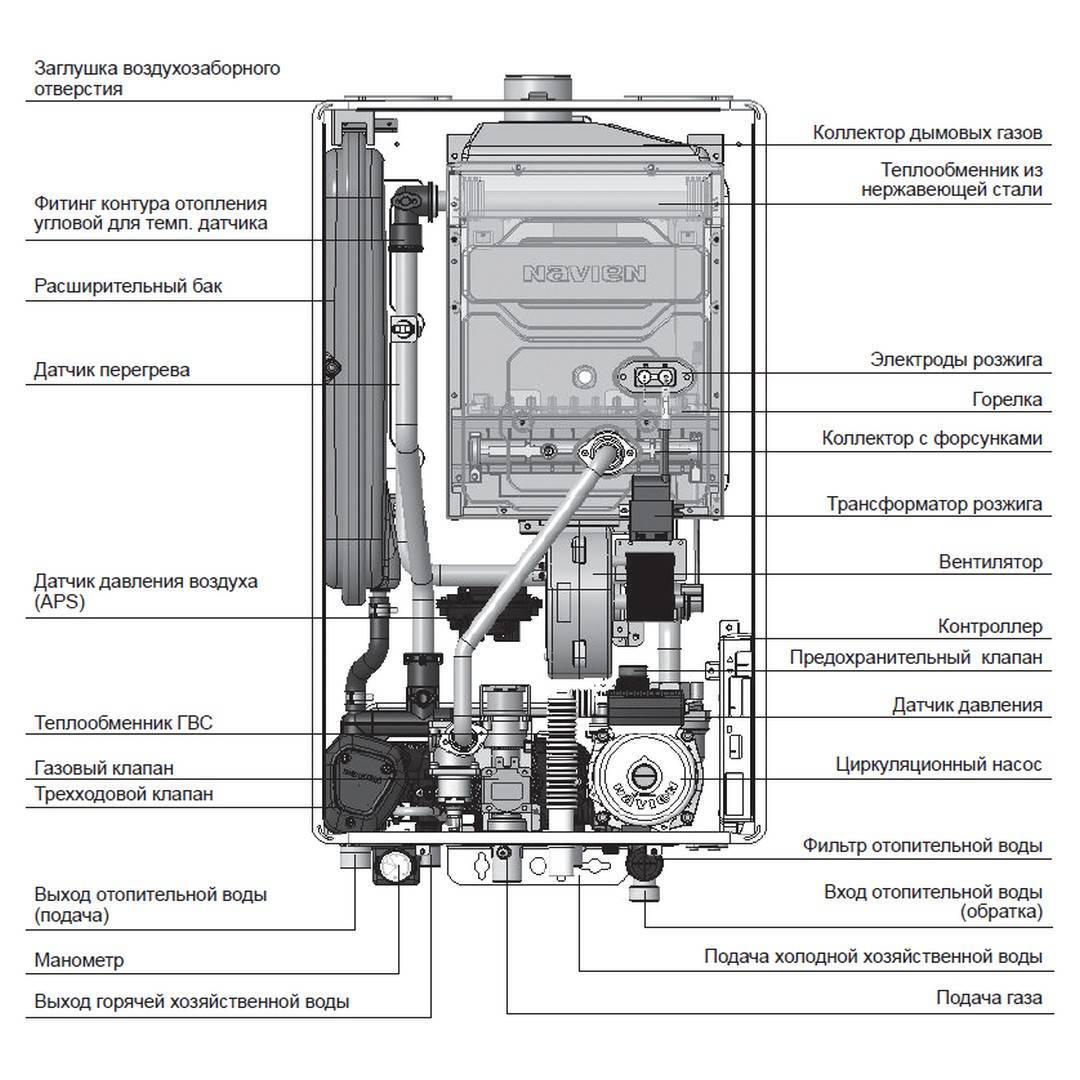

Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.

Устройство газового котла Навьен

Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.

Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.

Как подключить и настроить

Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.

Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).

Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.

Краткая инструкция по эксплуатации: управление и регулировка

Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.

Распространённые ошибки и причины неполадок

Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:

В этой таблице приведены распространённые ошибки котлов Навьен

Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.

Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.

Достоинства и недостатки

К достоинствам котлов Navien Ace принято относить:

• Оптимальное сочетание цены и качества.
• Экологически безопасный процесс.
• Простота и удобство регулировки и настройки режимов работы.
• Адаптация к российским условиям, способность работать на нестабильных показателях давления газа, воды, напряжения электропитания.
• Одновременное обеспечение обогрева и ГВС.
• Длительный срок службы без сервисных проверок.

Недостатками котлов Navien Ace считаются:

• Зависимость от наличия электропитания, газа и воды.
• Высокий уровень шума.
• Для ремонта годятся только оригинальные запчасти.
• Неустойчивость конструкции к воздействию жесткой воды.

Большинство недостатков не являются следствием ошибок или брака при сборке, а относятся, скорее, к особенностям конструкции.

Они присущи практически всем газовым котлам, независимо от производителя. Для исключения образования известковых отложений, вызванных чрезмерной жесткостью воды, следует пользоваться электромагнитными смягчителями или другими видами соответствующего оборудования.

Газовые котлы Навьен: достоинства

Отзывы потребителей показывают, что у отопительного оборудования компании Navien есть явные преимущества и незначительные недостатки. Среди достоинств газовых котлов следует выделить:
