Карборот – преимущества и недостатки котла

Особенности установки теплоаккумуляторов

Все монтажные работы проводят по ранее утвержденному проекту в соответствии с рекомендациями производителя отопительного оборудования.

Схема подключения

При этом следует учитывать особенности выполнения монтажных работ:

Поверхность накопительного резервуара необходимо изолировать от потерь тепла в обязательном порядке.
На трубопроводах, по которым циркулирует вода (отводящим и подводящим), следует установить термометры.
Аккумуляторные емкости объемом свыше 500 литров в большинстве случаев не проходят в дверной проем. В таких случаях следует использовать разборные конструкции или же установить несколько аккумуляторов меньшего объема.
В самой нижней точке емкости не помешает установка дренажного канала. Он пригодится, когда придется полностью слить воду.
На трубопроводах, по которым вода поступает в емкость, желательно поставить сетчатые фильтры. Они предотвратят попадание внутрь крупных включений (окалины от сварки, попавшие в систему минералы и прочее).
Если в верхней части емкости не предусмотрен клапан, отводящий воздух, то его следует установить в верхней точке выводящего патрубка.
На магистрали рядом с аккумулятором необходимо вмонтировать манометр и предохранительный клапан.

Если вы являетесь владельцем твердотопливного котла и пока еще не приобрели теплоаккумулятор, подумайте об этом. Вы не только продлите срок службы своего отопительного оборудования, но и существенно сэкономите на топливе.

Читайте далее:

Выбор твердотопливного котла — чему уделить внимание

Применение твердотопливных котлов: взвешиваем все за и против

Разновидности, достоинства и недостатки твердотопливных котлов

Как правильно эксплуатировать твердотопливный отопительный котёл

Какой может быть обвязка твердотопливного котла отопления — схема простая и сложная

Плюсы, минусы оборудования

Отзывы покупателей электродных котлов сильно отличаются. Преимущества:

Прибор компактный. Возможна транспортировка устройства без проблем.
Устройство просто подключить.

Установленное устройство

Благодаря небольшим размерам прибора, можно использовать как дополнительный, резервный теплогенератор.
Чтобы установить устройство, не нужно составлять проект, обращаться в службу для согласования.
Если произойдет утечка теплоносителя, прибор будет работать как прежде. После устранения проблемы, можно заново запускать устройство в работу.
Электролизные котлы спокойно относятся к перепадам напряжения.
Не выбрасывают вредные вещества, не создают мощные электромагнитные поля.

Недостатки:

Использование в системе отопления, стальных, чугунных радиаторов, недопустимо. Для эффективной работы, нужны приборы, изготовленные из биметалла, алюминия. Нюанс делает систему более дорогой.
Использование водопроводной воды недопустимо. Необходимо применять дистиллированную воду, смешанную с поваренной солью, изготавливая электролизную жидкость.

Запрет на водопроводную воду

Монтаж котла возможен в контур замкнутого типа. Требует покупки герметичной расширительной емкости, клапана аварийного сброса давления, воздухоотводчика.
Теплоноситель не должен нагреваться выше 85оС.

Проведя анализ минусов аппарата, можно понять, что связаны с качеством теплоносителя, химическими свойствами.

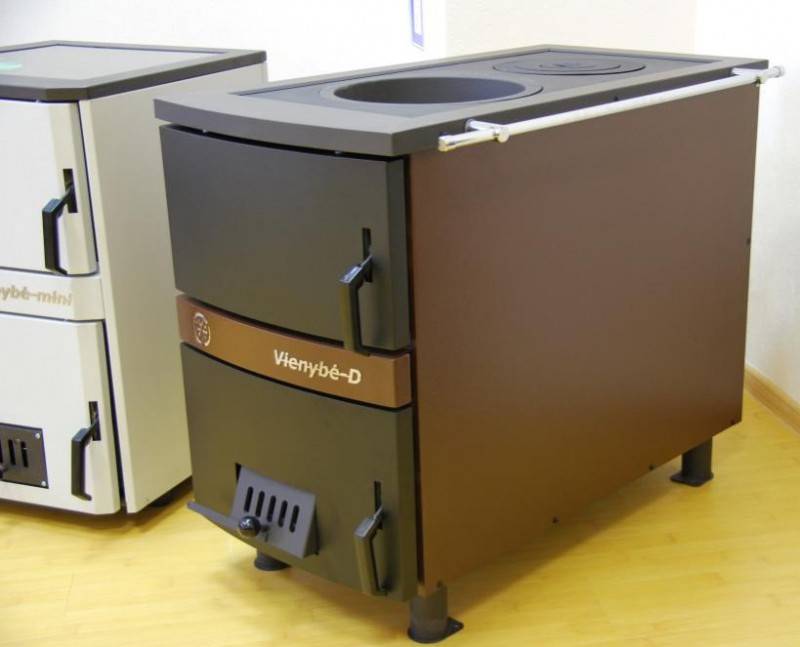

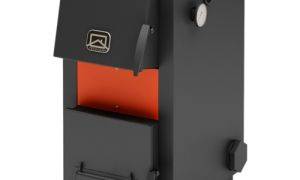

Комбинированные котлы: дрова и электричество

Комбинированные котлы, работающие на твердом топливе, в частности на дровах, и на электричестве, имеют обозначение «ТЭ». Их конструкция совершенно отличается от других видов.

Здесь всего лишь одна топочная камера, которая предназначается для сжигания дров. Отопительный бак с водой расположен над топкой.

Обязательная часть конструкции – это дымоход, который проходит сквозь водяной бак от топки.

Иногда для повышения КПД котла в конструкцию добавляется тепловая камера, которая расположена над баком.

Именно от нее отходит дымоход, а сквозь бак проводятся несколько труб, по которым движутся продукты сгорания, обогревая воду.

Для работы на электричестве котел снабжен системой электрических нагревателей (), которые установлены прямо в отопительный бак. В зависимости от мощности котла количество ТЭНов может быть различной.

Защита твердотопливного котла от перегрева

В твердотопливном котле горящее топливо, да и сам котел обладают довольно большой массой. Поэтому процесс тепловыделения в котле имеет большую инерцию. Горение топлива и нагрев воды в котле на твердом топливе нельзя мгновенно остановить, прекратив подачу топлива, как это делается в газовом котле.

Твердотопливные котлы, больше чем другие, склонны к перегреву теплоносителя – вскипанию воды, если пропал отбор тепла, например, при внезапном прекращении циркуляции воды в системе отопления, или тепла в котле выделяется больше, чем расходуется.

Кипение воды в котле ведет к росту температуры и давления в системе отопления со всеми серьезными последствиями – разрушению оборудования системы отопления, травматизму людей, повреждению имущества.

Современные закрытые системы отопления с твердотопливным котлом особенно склонны к перегреву, так как содержат сравнительно маленький объем теплоносителя.

В системах отопления обычно используются полимерные трубы, коллекторные узлы управления и распределения, различные краны, клапаны и другая арматура. Большинство элементов системы отопления очень чувствительны к перегреву теплоносителя и скачкам давления, вызванных кипением воды в системе.

Твердотопливный котел в системе отопления должен иметь защиту от перегрева теплоносителя.

Для защиты твердотопливного котла от перегрева в закрытой системе отопления, не имеющей соединения с атмосферой, необходимо выполнить два действия:

Перекрыть подачу воздуха для горения в топку котла, чтобы как можно быстрее снизить интенсивность горения топлива.
Обеспечить охлаждение теплоносителя на выходе из котла и не допустить повышения температуры воды до кипения. Охлаждение должно происходить до тех пор, пока выделение тепла не снизится до уровня, при котором кипение воды станет невозможным.

Рассмотрим, как выполнить защиту котла от перегрева, на примере схемы отопления, которая приведена ниже.

Схема подключения твердотопливного котла к закрытой системе отопления

Схема закрытой системы отопления с твердотопливным котлом.

1 — группа безопасности котла (предохранительный клапан, автоматический воздухоотводчик, манометр); 2 — бак с запасом воды для охлаждения теплоносителя при перегреве котла; 3 — поплавковый запорный клапан; 4 — термоклапан; 5 — группа подключения расширительного мембранного бака; 6 — узел циркуляции теплоносителя и защиты котла от низкотемпературной коррозии (с насосом и трехходовым клапаном); 7 — теплообменник защиты от перегрева.

Защита котла от перегрева работает следующим образом. При повышении температуры теплоносителя выше 95 градусов, термостат на котле закрывает заслонку подачи воздуха в камеру сгорания котла.

Термоклапан поз.4 открывает подачу холодной воды из бака поз.2 в теплообменник поз.7. Холодная вода, протекающая через теплообменник охлаждает теплоноситель на выходе из котла, не допуская кипения.

Запас воды в баке поз.2 необходим на случай отсутствия воды в водопроводе, например, при отключении электроэнергии. Часто в системе водоснабжения дома устанавливают общий накопительный бак. Тогда воду для охлаждения котла берут из этого бака.

Теплообменник для защиты котла от перегрева и охлаждения теплоносителя, поз.7 и термоклапан, поз.4 производители котлов обычно встраивают в корпус котла. Это стало стандартным оснащением котлов, предназначенных для закрытых систем отопления.

В системах отопления с твердотопливным котлом (за исключением систем с буферным баком ) нельзя устанавливать на отопительных приборах (радиаторах) термостатические клапаны и другие автоматические приборы, сокращающие отбор тепла. Автоматика может уменьшать потребления тепла в период интенсивного горения топлива в котле, а это может вызвать срабатывание защиты от перегрева.

Еще один способ защиты твердотопливного котла от перегрева описан в статье:

Читайте: Буферный бак — защита твердотопливного котла от перегрева .

Продолжение на следующей странице 2:

Лучшие Российские производители

Среди российских производителей стоит выделить несколько предприятий:

Борисоглебский котельно-механический завод. Предприятие выпускает жаротрубное оборудование, работающее на твёрдом, жидком топливе и газе. Оборудование комплектуется горелками и системами автоматического управления, безопасности. Приборы собственного производства. Котлы имеют трехступенчатое регулирование мощности, позволяющее обеспечить автономный режим эксплуатации.
Промышленная группа «Генерация» (г. Березовский, Свердловская обл.). Линейка жаротрубных котлов состоит из оборудования производительностью от 1 до 2,5 тонн/ч. Данное оборудование служит для производства пара низкого давления в промышленности. Схема котлов – трёхходовая. В комплектацию входят горелки, которые выполняются в двух вариантах: автоматизированные однотопливные и двухтопливные. Достоинствами агрегатов выступает высокий КПД – до 91%, простая конструкция, высокая ремонтоспособность.
АО «Завод котельного оборудования» (Белгородская область, Алексеевский район, г. Алексеевка). Предприятие выпускает жаротрубные котлы с высоким коэффициентом полезного действия. Паровые оборудование работает по трехходовой схеме. Котлы отличаются производятся в широком ассортименте с производством пара от 2 до 25 т/ч, и давлением до 25 бар.
Российский завод энергетического машиностроения АО «Поликрафт энергомаш». Завод выпускает котлы паропроизводительностью от 0,5 до 5,0 тонн/ч, имеют 11 типоразмеров и работают на газообразном и дизельном топливе. Оборудование оснащено защитной автоматикой.
АО «Шебекинский машиностроительный завод» (г. Шебекино, Белгородская обл.) изготавливает паровые жаротрубные котлы марок КП и КПа производительностью пара от 1 до 4 тонн/ч. Среди достоинств: спиральный турбулизатор, футеровка передней крышки огнеупорным бетоном. Котлы соответствуют требованиям Ростехнадзора.

Несколько советов

Самое массивные и габаритные котлы те, которые могут использовать максимальное число типов топлива. Это не касается котлов на электроэнергии и дровах, размеры которых почти не меняются. Нагревательный элемент в таких котлах включается, когда горение в топке прекращается, и температура теплоносителя падает ниже критического уровня. Стоимость котлов дрова-электричество, а также уголь-электричество почти такая же, как и котлов на дровах.

Размеры котлов тоже одинаковы, поскольку отличаются они только тем, что у электрокотла есть небольшой нагреватель. Электрический нагрев дает всего треть мощности котла. Полноценное отопление дома на электричестве невозможно, но температуры будет достаточно для недопущения разморозки системы. Угольный котел можно топить дровами, т.к. температура горения угля значительно выше, чем дров. Объем топки угольного котла небольшой, поэтому постоянно использовать его под дрова будет неудобно. Закладывать уголь в топку дровяного котла категорически нельзя ‑ высокой температурой можно разрушить агрегат.

Преимущества и недостатки

Котлы с жаротрубной конструкцией обладают следующими преимуществами:

высокий КПД, достигающий 92-93% благодаря эффективному распределению тепла и полному отбору мощности от создаваемого теплового потока при сгорании топлива;
отсутствие нагрева внешней поверхности корпуса благодаря использованию водяной рубашки;
высокая теплоёмкость котла и минимальная инерционность нагрева при работе;
стабильные температурные параметры за счёт полного контроля процесса сгорания топлива;
безопасность при эксплуатации: риск взрыва по причине высокого роста давления минимален;
возможность внесения модификаций с целью изменения технических характеристик;
простота конструкции, позволяющая проводить обслуживание и ремонты без привлечения специалистов;
компактные размеры, по сравнению с другими типами котлов с аналогичными характеристиками;
надёжность и долговечность по причине использования жаростойкой стали и минимальному количеству сварных швов;
возможность применения для обогрева объектов, эксплуатируемых в суровых климатических условиях;
средний срок службы от 20 до 50 лет;
отличная ремонтопригодность;
доступность конструкций под использование различных видов топлива.

Жаротрубные котлы имеют высокий КПД, достигающий 92-93% благодаря эффективному распределению тепла

К недостаткам жаротрубной конструкции относятся:

в случае применения жёсткой воды на внутренних поверхностях образуется неравномерная накипь, которую удалять можно только после разборки, что весьма трудоёмко;
высокое потребление воды;
появление застойных зон теплоносителя из-за малой скорости его циркуляции;
необходимость постоянного контроля состояния и периодического обслуживания, для недопущения аварийных ситуаций;
сложность очистки ходов для отвода продуктов сгорания из топочной камеры;
наличие непрогреваемых участков внутри теплообменников из-за низкой скорости циркуляции теплового потока.

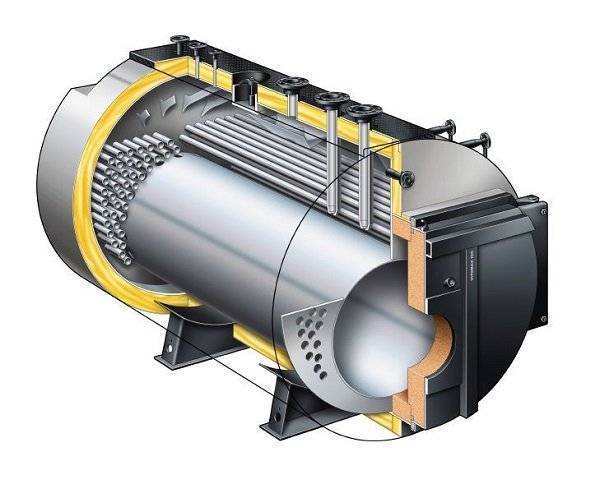

Принцип работы

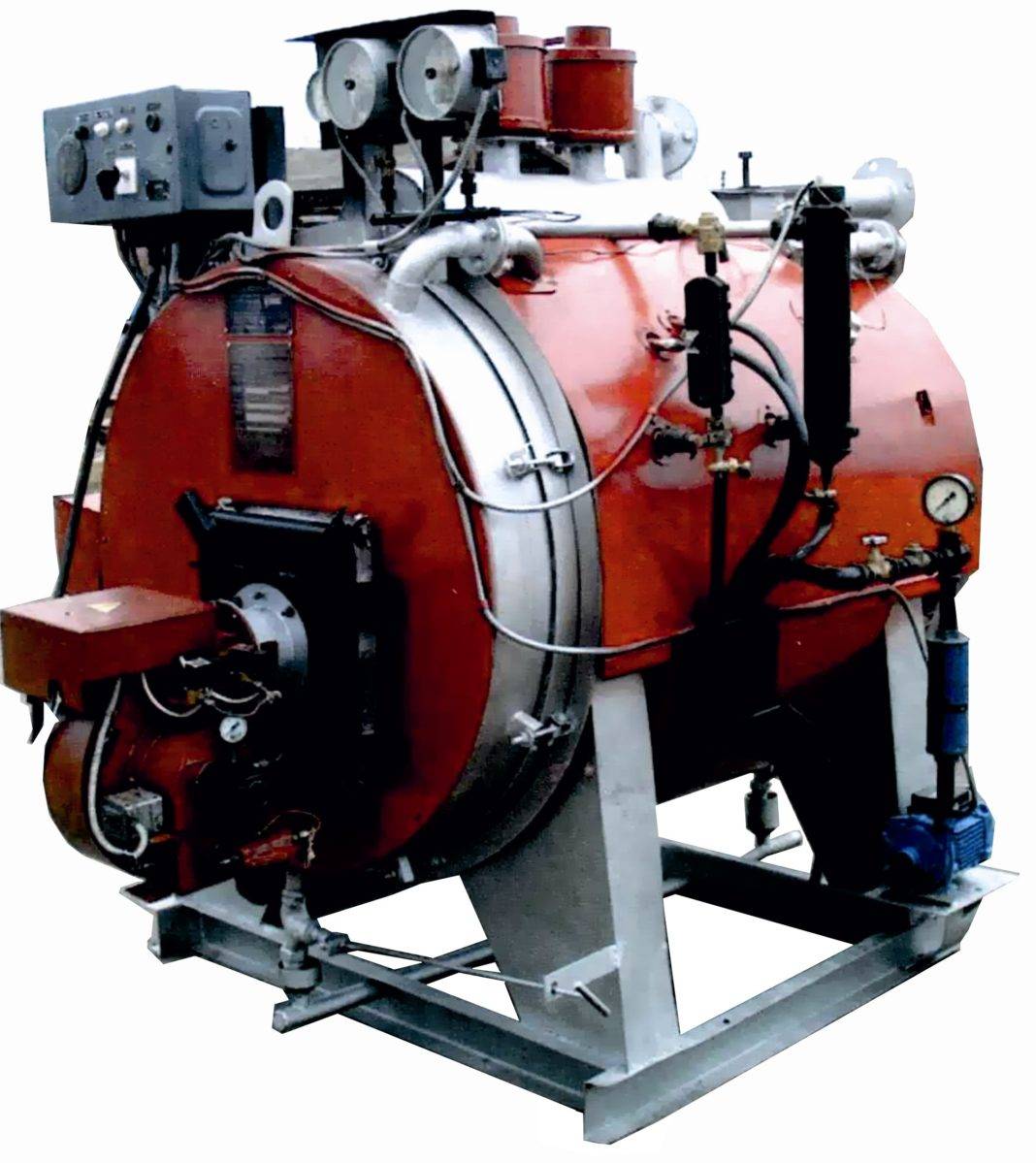

Принцип работы жаротрубного котла заключается в передаче тепловой энергии от горящего топлива теплоносителю. Процесс парообразования происходит при температуре 115˚С и давлении 0,7 кгс/кв.см.
Топливо сжигается в топочной камере, которая охлаждается водой, кроме фронтальной стороны. При нагреве воды происходит парообразование, пар аккумулируется в приспособленном резевруаре, подключённой к системе отопления. Отработанные газы удаляются через пучок труб.

Источник фото: pudeb.com

Топливо для котлов может быть разнообразным: жидкое, твёрдое и газообразное.
Оборудование представляет собой газотрубные установки с жаровыми трубами, в которых циркулирует горящее топливо.
На жаровых трубах имеется газовая горелка низкого давления и принудительный наддув. Жаровая труба это своеобразная камера сгорания, внутри которой происходит сжигание подаваемого топлива.

Какой дымоход лучше установить

Выхлоп угольного котла характеризуется:

высокой температурой — 650 ˚С против 300 ˚С у древесины;
большим количеством серы и других элементов, образующих при конденсации влаги едкую смесь кислот.

В таких условиях к дымоходу предъявляются особые требования. В случае применения конструкции типа «сэндвич» внутренняя (рабочая) часть должна быть выполнена из жаропрочной и кислотостойкой стали. Аналогичными свойствами обладают керамические дымоходы. Кирпичные необходимо загильзовать.

Сечение дымоотводящего канала подбирается в соответствии с номинальной мощностью теплогенератора. Производитель приводит его в инструкции. Можно ориентироваться на дымоотводящий патрубок: по диаметру канал должен быть таким же либо превосходить его.

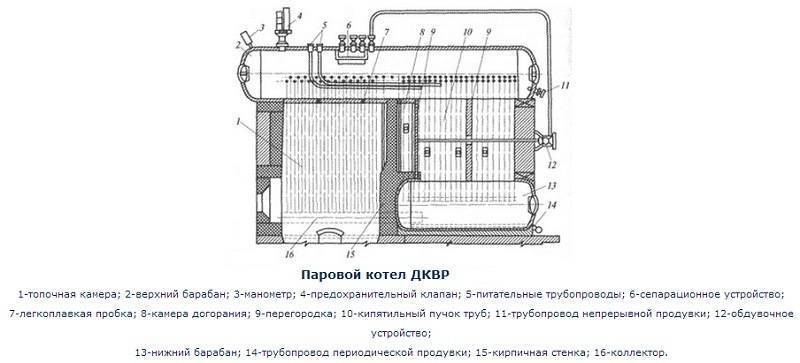

Устройство ДКВР и принцип работы

Существует несколько типов оборудования этого производителя, отличающихся давлением пара и его количеством, произведённым за час. Все модификации снабжены двумя барабанами (сепараторами).

Размер верхнего барабана определяет ещё два типа: длинный и короткий. Котлы устаревшей модификации до 10 т/ч оснащены длинным верхним сепаратором, а модернизированные модели от 10 до 35 т/ч выпускаются уже с коротким барабаном.
Котлы ДКВР имеют разнообразное оснащение, которое зависит от потребляемых ресурсов. Материал барабанов – сталь, их диаметр по внутренним стенкам 1 м.

Нижний барабан короче верхнего на размер камеры сгорания. Топка состоит из нескольких экранов и содержит мощный кипятильный трубопровод из, собранный из труб 51х2,5 мм. Топка поделена кладкой на две секции.
Дымовые газы перемещаются по двум газоходам, образованным чугунной и кирпичной перегородками, и догревают трубы пучка конвекции. Затем через отверстие на задней поверхности котла покидают его.

Верхний барабан состыкован с коллекторами фронтальной части при помощи 16 труб, эта конструкция образует боковые экраны нагрева. С тыльной стороны котла верхний сепаратор при помощи кипятильных труб состыкован с нижним. Таким образом получается обширная конвективная зона нагрева.
Для контроля объёма пара в пароохладитель вмонтирован дренажный вентиль на соединительных проводах.
Трубы расположены на расстоянии 110 мм друг от друга во всех направлениях. Перепускные трубы соединяют коллектор с нижним сепаратором. Подпиточная вода заполняет верхний до определённого уровня. Далее оттуда вода опускается в коллекторы.

После чего смесь воды и пара поднимается из боковых экранов в барабан. Эта схема формирует два контура циркуляции рабочего тела. Существует и третий контур, его формируют оба барабана и пучок конвекции.
Вода опускается сверху, а затем после нагрева смесь воды с паром по нагретому трубопроводу поступает обратно, где происходит разделение этих сред. Чтобы избавиться от излишней соли и водных вкраплений предусматривается применение устройство сепарации.
Для образования перегретого пара предусматривается установка пароперегревателя. Конструктивно его располагают вместо части труб кипятильного пучка, за третьим рядом. Это устройство в условиях давления 1,4 МПа и температуры 250°С выполняется в виде вертикальной петли, а при условии 2,4 МПа – из нескольких труб 32х3 мм.

Расчёта расхода дров котлом длительного горения

Чтобы вычислить расход дров в твердотопливном котле длительного горения на сутки, пользуются следующей формулой.

V = 24Q / (q х 0.01КПД): V – означает объём дров, необходимый на 1 час, м³; Q – необходимая мощность для отопления, кВт; q – тепловая отдача определённой породы древесины с конкретной степенью влажности, кВт/м³;КПД – это эффективность котла, в %.

Допустим, вы приобретаете пиролизный котёл на твёрдом топливе с теплоотдачей в 75 %. Загружаете поленья из сухой сосны. Подсчёт будет выглядеть следующим образом.

V = 24 х 5 / (2166 х 0.01 х 75) = 0,074 м³.

Пробы провести правильный расчёт расхода топлива в пиролизном котле, требуется помнить про нюансы его работы. Коэффициент полезного действия 75-80 % отображают в формуле, если дрова имеют влажность максимум 25 %. В случае, если показатель больше, то эффективность котла понижается до 70 %.

Расход дров в твердотопливном котле длительного горения на месяц делается следующим образом:

0,074 х 30 = 2,22 м³

Однако это не конечный результат, так как в формуле задействован показатель теплоты сгорания для «чистого» м³, а по настоящему дрова в поленнице занимают больше места из-за плотности укладки. Чтобы верно осуществить расчёт дров в кубах, требуется узнать количество складометров.

Провести эти вычисления поможет ГОСТ 3242-88, где указан норматив. В связи с ним сложенные дрова необходимо обмерять, высчитывать складометры, а затем их переводить в плотные метры, м³. перевод производится через умножение объёма поленницы на значение полнодревесности.

Коэффициенты полнодревесности для перевода складочной меры вплотную

Длина, м	Хвойные породы	Лиственные породы
Круглые	Расколотые	Смесь расколотых и круглых	Круглые	Расколотые	Смесь расколотых и круглых
Тонкие	Средние	Тонкие	Средние
0,25 0,33 0,50 0,75 1,00 1,25 1,50 2,00 2,50 3,00	0,79 0,77 0,74 0,71 0,69 0,67 0,66 0,64 0,62 0,61	0,81 0,79 0,76 0,74 0,72 0,71 0,703 0,68 0,67 0,65	0,77 0,75 0,73 0,71 0,70 0,69 0,68 0,66 0,64 0,63	0,77 0,75 0,73 0,72 0,70 0,69 0,68 0,67 0,66 0,65	0,75 0,72 0,69 0,65 0,63 0,61 0,60 0,58 0,56 0,55	0,80 0,78 0,75 0,72 0,70 0,68 0,67 0,65 0,63 0,62	0,76 0,74 0,71 0,69 0,68 0,67 0,65 0,63 0,62 0,60	0,76 0,74 0,71 0,69 0,68 0,67 0,66 0,65 0,64 0,63

Так как в нашем случае стоит обратная задача, то вычисленный выше топливный объём требуется делить на один из коэффициентов, который соответствует настоящим условиям.

Допустим, взять колотые дрова длиной 0,5 м. Для хвойных пород необходимо брать показатель 0,73. В конце вычисляем реальный расход твёрдого топлива из сухой сосны за месяц для жилища площадью 100 м²:

2,22 м³ / 0,73 = 3,04 м³

https://youtube.com/watch?v=lmSAbJsWmpQ

Подбор теплоаккумулятора

Остальные критерии выбора емкости не столь важны и в основном касаются разных опций. Одна из них – встроенный змеевик, нагревающий воду для хозяйственных нужд. Может оказаться полезной, если нет других средств подогрева, но для больших расходов в сети ГВС этот способ точно не подойдет. Кроме того, теплообменник отнимет часть «заряда» теплоаккумулятора, уменьшив время автономной работы отопления.

Полезная опция – встроенный в верхнюю часть бака ТЭН, способный поддерживать температуру теплоносителя на определенном уровне. Благодаря электрическому подогреву система не разморозится в случае аварии и даже сможет обогревать дом какое-то время после того, как аккумулятор «разрядился», а котел еще не запущен.

Второй змеевик для подключения гелиосистемы полезен лишь в южных регионах, где солнечная активность позволит загрузить теплоаккумулятор

А вот на что стоит обратить внимание при подборе, так это рабочее давление резервуара. Надо учитывать, что большинство твердотопливных котлов рассчитано на давление в рубашке до 3 Бар, значит, и буферная емкость должна спокойно выдерживать столько же

Дрова

Самый первый вид топлива, который продолжает оставаться наиболее популярным. Дровами называют фрагменты древесины определённого размера, предназначенные для сжигания в различных устройствах с целью получения тепловой энергии. Чаще всего имеют вид круглых частей целого ствола, однако при большой толщине деревьев, послуживших сырьём, заранее колются на поленья или чурки.

Дрова занимают большую часть объёма всего топливного рынка для котлов в частном владении. Такую всенародную любовь они заслужили благодаря ряду преимуществ:

Низкая стоимость. Россия относится к странам, богатым лесными ресурсами, поэтому цена на дрова оказывается низкой даже в тех регионах, где природного леса почти нет или он весь уже вырублен. В населённых пунктах, которые находятся неподалёку от районов лесозаготовок цена порой ещё ниже благодаря минимальным расходам на транспортировку и возможностью приобрести топливо у заготовителя.
Экологичность. В отличие от нефти, угля и газа древесина является возобновляемым природным ресурсом. По прошествии определённого времени новые деревья заполняют собой старые вырубки. При грамотном подходе к лесному хозяйствованию можно выйти на отсутствие убыли лесных массивов.
Удобство хранения и заготовки. Единственное, от чего нужно беречь дрова – это от влаги. Для этого достаточно сооружения простых навесов и правильного складирования в поленницу. Дрова неспособны воспламеняться самостоятельно без посторонних источников тепла, поэтому требования пожарной безопасности ничем не отличаются от принятых для домашнего хозяйства в целом.
Нетребовательность к устройству котла. Дрова горят в любых устройствах. Для их сжигания достаточно простейшей буржуйки, сопряжённой с баком для воды. Более сложные конструкции имеют высокий КПД, когда тепло, получаемое от дров, используется максимально эффективно.

Пожалуй, у этого топлива всего два минуса, хотя они довольно существенны:

Из-за габаритов и структуры дров их приходится заготавливать для закладки в котлы вручную. Поэтому распил и раскол – необходимые предварительные процедуры эксплуатации котла на дровах. В связи с этим автоматическая подача дров затруднена.
Тепловыделение природной древесины меньше, чем конкурентного сырья, прошедшего стадии переработки. Всё дело в высоком уровне природной влажности. Часть тепла тратится на испарение жидкости.

Чтобы приобрести максимально сухие дрова, старайтесь купить лес в конце зимы или ранней весной. Вам продадут свежий спил, где сок максимально ушёл вглубь. В течение лета и осени эти дрова должны вылежаться, поэтому к следующему отопительному сезону они как раз подсохнут как следует.

Теплотворность идеально сухой древесины составляет около 5 кВт-ч/кг. Однако в реальных условиях получить такой показатель можно только в специальных сушильных печах – такие дрова намного дороже. Теплотворность большинства лиственных пород составляет 4,2 – 4,3 кВт-ч/кг.

Выбирая дрова в качестве топлива, стоить помнить о следующем:

Дрова лиственных пород горят качественнее, чем хвойных. Это происходит из-за большего количества влаги сосновых и еловых чурбаках. Зато хвойные поленья легче раскалываются на чурки.
Бук и дуб хорошо подходят для котлов длительного горения, так как выделяют мало сажи и содержат немного влаги. Однако их трудно расколоть.

При топке котла дровами он потребует регулярной – не реже одного раза в год перед отопительным сезоном – прочистки от сажи и копоти, которые ухудшают теплообмен.
Самые «горячие» дрова – сухая берёза, а также распространённая на юге белая акация.

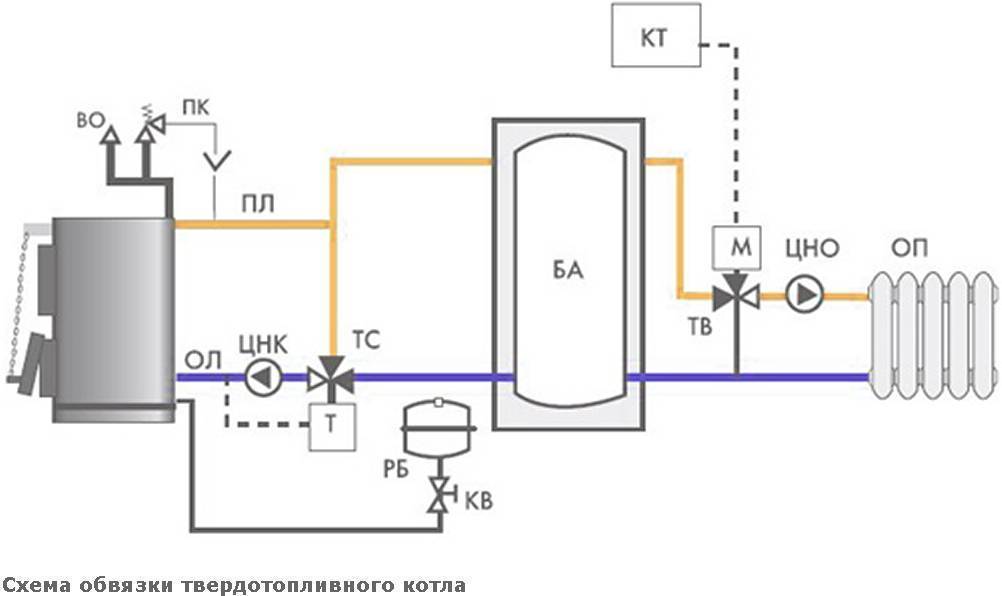

Схема с твердотопливным котлом и теплоаккумулятором

В этой схеме ТА является промежуточным звеном между котельным и отопительным контуром. Теплоноситель нагревается в твердотопливном котле, проходит группу безопасности, которая стоит сразу на подаче. Предусматривается защита от низкотемпературной коррозии: циркуляционный насос будет прокачивать теплоноситель по замкнутому контуру через байпас, пока его температура на подаче в котел не достигнет 65 °C.

Если температура воды на входе в котел будет ниже 65 °C, то на стенках труб, проходящих внутри котла, начнет выступать конденсат. Это приведет к усиленной коррозии, и устройство быстро выйдет из строя.

После этого клапан на байпасе перекрывается и теплоноситель начинает греть воду в накопительном баке. После выгорания топлива котельный контур перекрывается. Начинается забор теплоносителя в отопительный контур из верхней части бака. Его температура регулируется термостатическим трехходовым клапаном, который разбавляет горячую воду холодной из обратки. Пройдя все радиаторы отопления, вода возвращается в нижнюю часть теплоаккумулятора. Система является замкнутой, перемещение среды осуществляется с помощью циркуляционных насосов.

Стандартные схемы включения

Грамотный выбор схемы подключения теплового бака-аккумулятора зависит от множества факторов.

Данная схема применяется при одинаковой температуре и давлении воды СО как в котловом, так и в отопительном контуре.

На втором рисунке показана более рациональная схема включения теплоаккумулятора с регулировкой температуры теплоносителя посредством использования смесительных термостатических клапанов.

Данная схема применяется, если в отопительном и котловом контуре используется разный теплоноситель. Есть и второй вариант применения: когда давление в котловом контуре превышает допустимое в аккумулирующем тепло баке.

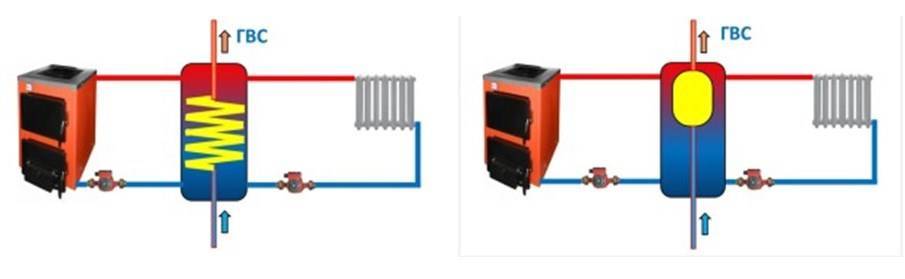

Показанные выше схемы применимы при организации ГВС, посредством проточного теплообменника или бака, интегрированного в аккумулятор тепла.

Схема предназначена при наличии двух котельных установок, одним из которых может быть солнечный водонагреватель.

Схема подключения при наличии трех теплогенераторов.

Совет: несмотря на кажущуюся простоту, схема обвязки твердотопливного котла отопления с теплоаккумулятором требует тщательного анализа и проектирования с большим количеством сложных теплотехнических расчетов, которые следует доверять исключительно профессионалам.

Обзор моделей от ведущих компаний

Достойную нишу на рынке отопительного оборудования занимают жидкотопливные котлы зарубежных производителей: ACV, EnergyLogyc, Buderos Logano, Saturn, Ferolli и Viessmann. Среди отечественных компаний хорошо себя зарекомендовали Лотос и ТЭП-Холдинг.

Универсальные котлы ACV Delta Pro

Бельгийская компания ACV реализует модели линии Delta Prо S – двухконтурные котлы со встроенным бойлером. Мощность отопительных агрегатов составляет от 25 до 56 кВт.

Котлы Delta Prо S поставляются с горелкой на выбор покупателя – или моделью BMV1 для жидкого топлива или BG2000 для пропана и природного газа

Технико-эксплуатационные особенности:

материал изготовления теплообменника – сталь;
пенополиуретановая изоляция корпуса;
работа на дизельном топливе или газе;
панель управления с термометром, регулировочным термостатом.

Жидкотопливный котел «подстраивается» под сезон – предусмотрен переключатель «зима/лето».

КПД котлов Delta Prо S составляет 92,8%. Время нагрева воды для системы ГВС зависит от мощности установки и колеблется от 16 до 32 минут

Агрегаты EnergyLogyc – интеллектуальная автоматика

Котлы на отработанном масле американской компании EnergyLogyc отличаются от аналогов автоматизированными процессами настройки горелки и сжигания топлива.

В качестве горючего используются отработанное масло, дизтопливо, растительное масло или керосин.

В устройстве увеличен размер топки и сечение дымогарных труб – это позволяет эффективно использовать «отработку» и сокращает количество работ по чистке котла

Жидкотопливные агрегаты EnergyLogyc выпускаются в трех модификациях:

EL-208В – мощность 58,3 кВт, потребление топлива – 5,3 л/ч,
EL- 375В – производительность 109 кВт, расход горючего – 10,2 л/ч;
EL-500В – тепловая мощность – 146 кВт, потребление топливного материала – 13,6 л/ч.

Максимальная температура теплоносителя в представленных моделях – 110°С, рабочее давление – 2 бар.

Котел EL-208В подходит для отопления помещений разного назначения: коттеджей, теплиц, автосервисов, производственных цехов, складов, частных домов и офисов

Buderos Logano – немецкое качество

Компания Buderos (Германия) выпускает дизельные котлы, форсунки, горелки и прочее оборудование, необходимое для эксплуатации отопительной системы. Диапазон мощностных характеристик агрегатов составляет 25-1200 кВт.

КПД жидкотопливных котлов Buderos составляет 92-96%. Оборудование работает в полностью автоматическом режиме, топливный материал – солярка. Теплообменник изготовлен из серого чугуна или стали

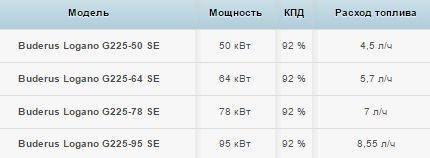

Котельные установки Buderos Logano производятся в двух сериях:

Buderos Logano категории «G» – предназначены для частного использования, их мощность составляет 25-95 кВт;
Buderos Logano категории «S» – оборудование промышленного назначения.

Агрегаты отличаются обтекаемым дизайном, удобной системой управления, встроенным шумоглушителем.

Бытовые котлы Buderos Logano поставляются со встроенными и отрегулированными горелками для дизтоплива. Устройство возможно доукомплектовать насосной группой, системой безопасности и расширительным баком

Котлы корейской фирмы Kiturami

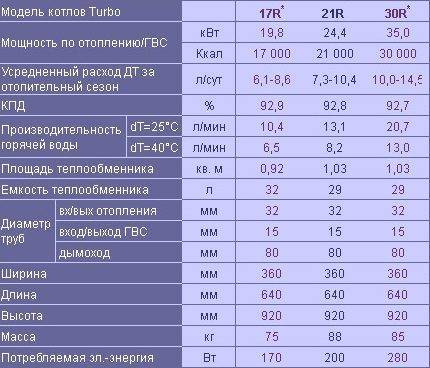

Напольные двухконтурные котлы Kiturami серии Turbo предназначены для бытового использования. Мощность агрегатов 9-35 кВт.

Отличительные особенности модели:

обеспечение отопления и горячего водоснабжения помещений до 300 кв.м;
теплообменник котла изготовлен из высоколегированной стали;
дополнительный теплообменник ГВС на 99% состоит из меди, что повышает эффективность обогрева;
в качестве теплоносителя подходит антифриз и вода.

Отличительная черта моделей Turbo – наличие турбоциклонной горелки. Она функционирует по принципу турбированного двигателя автомобиля.

В специальной металлической плате за счет высокой температуры происходит вторичное сгорание. Это позволяет экономично расходовать топливо и сокращает выброс вредных веществ в атмосферу.

Работа Kiturami Turbo возможна в режимах: «Душ», «Сон», «Присутствие», «Работа/Проверка» и «Таймер». Панель управления вынесена переднюю сторону корпуса

Системы подачи топлива

К хранилищу должен быть доступ снаружи. Это облегчает восполнение запасов. Бункер располагается поблизости. Он бывает:

В виде конуса. Имеет суженное наклонное основание, под которым находится шнек, отправляющий сырье в камеру сгорания.
Оборудованный ворошителем. Механизм располагается непосредственно в бункерном отсеке. Его лопасти вращают деревянные элементы. Они попадают в шнек.

Загрузка топочной камеры организована следующим образом. Когда необходима дозаправка, открывается специальный барабан и включается транспортерный механизм. Это является мерой безопасности от случайного возгорания.

Котел Карборобот – цена, характеристики
