Монтаж арматурного каркаса производится путем связывания с помощью проволочных скруток
Даже если в личном распоряжении есть сварочный аппарат, а сам хозяин считает себя достаточно опытным сварщиком, все равно армирующая конструкция должна выполняться путём проволочных скруток. Плохо проваренное соединение, а еще хуже – перегрев арматуры приведут к резкому снижению прочностных характеристик создаваемой конструкции. Недаром к свариванию армирующих конструкций в промышленном строительстве допускаются только специалисты высшей квалификации. А кроме того, необходимо еще и использование специализированной арматуры, в обозначении класса которой присутствует индекс «С» — сварочная.
На вопросах практической вязки арматурного каркаса в данной публикации останавливаться не будем – эта тема заслуживает отдельного рассмотрения.
Армирование сложных участков каркасной конструкции
Если с монтажом каркаса на прямых участках армирующего пояса ленточного фундамента все достаточно понятно, то на сложных участках очень часто многие допускают ошибки. Свидетельство тому – многочисленные фотографии, опубликованные в интернете, на которых хорошо видно, что два сходящихся в углу или примыкающих друг к другу каркаса просто связаны проволочными скрутками в точках пересечения арматуры.
Армирование фундаментной ленты
Если проектированием ленточного фундамента занимается специалист, то готовый чертеж будет, безусловно, включать не только линейные параметры самого бетонного пояса, но и характеристики армирования – диаметр арматурных прутов, их количество и пространственное расположение. Но в том случае, когда принимается решение о самостоятельном возведении основания под здание, при планировании конструкции необходимо учитывать определенные правила, установленные действующими СНиП.
Какая арматура подойдёт для этих целей?
Для правильного планирования необходимо хотя бы немного разбираться в сортаменте арматуры.
Существует несколько критериев классификации арматуры. К ним можно отнести:
- Технология производства. Так, арматура бывает проволочной (холоднокатаной) и стержневой (горячекатаной).
- По типу поверхности арматурные пруты различаются на гладкие и имеющие периодический профиль (рифление). Профильная поверхность арматуры обеспечивает максимальный контакт с заливаемым бетоном.
Пример расчета армирования фундамента
Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

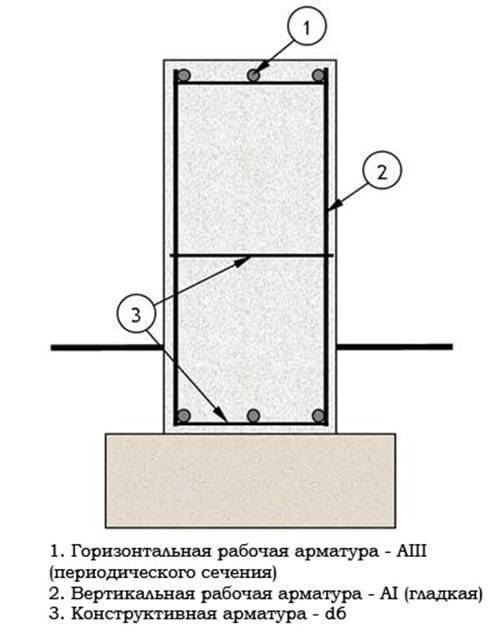

Армирование мелкозаглубленного ленточного фундамента:
На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.
Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:
- h – высота фундамента (900 мм);
- w – ширина фундамента (400 мм);
- Sₒ – площадь поперечного сечения фундамента;
- Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
- r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
- D – относительное содержание рабочих прутков в «теле» фундамента.
Sₒ = h∙w = 900∙400 = 360000 мм²
Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²
D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).
Расчет количества продольных прутьев
Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:
- L – длина фундамента (8000 мм);
- W – ширина фундамента (5000 мм);
- P – периметр;
- N – количество продольных элементов (в нашем случае 6 штук);
- X – общая протяженность продольных прутьев.
P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м
X = P∙N = 26∙6 = 156 м
К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).
Xдоп = X∙0,2 = 156∙0,2 = 31,2 м
Окончательная общая длина продольного арматурного прутка:
Xок = X + Xдоп = 156 + 31,2 = 187,2 м
Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.
Изготовление поперечных элементов и расчет количества материала
Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

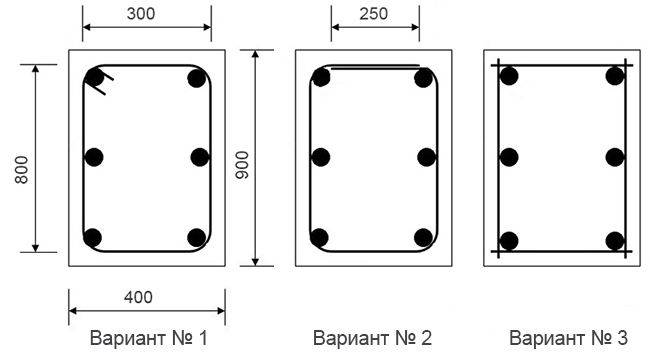

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.
Вариант № 1
- Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
- На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
- От полученного угла отмеряем 300 мм и загибаем второй крючок.
Вариант № 2
- Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
- Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3
Вариант № 3
- Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
- Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
- Скрепляем углы хомута сваркой или проволочной скруткой.
Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:
Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)
Q = 26/0,5 = 52 штуки
Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.
Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.
Калькулятор расчета монолитного плитного фундамента (плиты, ушп)
Калькулятор расчета монолитной фундаментной плиты: характеристика
Основное предназначение онлайн калькулятора заключается в проведении автоматических расчетов площади фундамента, количественных параметров арматуры, параметров опалубки и общего объема и веса расходных материалов, необходимых для строительства жилых домов и каких-либо других построек. Выбор фундамента – это один из самых ответственных этапов строительства, так как именно от него зависят эксплуатационные характеристики и безопасность предполагаемого здания. Именно поэтому, прежде чем приступить к самостоятельному выбору разновидности фундаментной плиты, следует обратиться за консультацией к квалифицированным специалистам.
Утепленная шведская плита – это целостная железобетонная основа, которая закладывается по всему периметру возводимого здания. Одна из главных отличительных характеристик фундамента этого типа – минимальный коэффициент давления на почву. В большинстве случаев используется для сооружения легких строений, так как увеличение общего веса здания влечет за собой рост нагрузки и, соответственно, значительные финансовые траты на расходный материал
С особой осторожностью стоит подходить к заливке мелкозаглубленного фундамента на грунтах с высокой степенью пучинистости – в зависимости от времени года в таких случаях может наблюдаться равномерный незначительный подъем или проседание фундаментной плиты
Обязательным условием при использовании шведской плиты является наличие качественной гидроизоляции подземных частей постройки. Утепление может располагаться как в нижних слоях фундамента, так и в основных слоях напольного покрытия. Для создания тепловой изоляции в большинстве случаев используют экструзионный пенополистирол – один из самых распространенных синтетических строительных материалов.
Плитный фундамент обладает веским преимуществом перед другими типами – при достаточно низкой стоимости он отличается высоким качеством и износостойкостью. К тому же, процесс его возведения характеризуется завидной легкостью, и, в отличие от других типов, не требует проведения огромного количества работ по переработке грунта. Для заливки УШП нужно всего лишь выкопать котлован глубиной не более 50 сантиметров, разместить на его дне песчаную подушку и позаботиться об утеплении и гидроизоляции.
Расчеты: краткое описание
- Размеры плиты – периметр возводимого строения;
- Площадь подошвы и ступени плиты – параметр, помогающий определить предполагаемое количество утеплительных и гидроизоляционных материалов;
- Вес и объем расходных материалов – количество бетона, необходимое для сооружения фундаментной плиты;
Количественные и качественные параметры арматуры: диаметр, длина, вес.
Параметры опалубки: размер ячейки, толщина доски, количество.
Правильный расчет ленточного фундамента – вопрос слишком серьёзный, чтобы, не имея соответствующей подготовки, проводить его самостоятельно
Исходя из вышесказанного уместно будет сделать одно важное замечание. Принципиальная позиция автора этих строк заключается в том, что расчет базовых параметров фундаментной ленты – не терпит дилетантского подхода
Несмотря на то что в интернете можно отыскать немало онлайн-приложений для проведения подобных расчетов, вопрос проектирования фундамента все же правильнее будет доверить специалистам. При этом нисколько не оспаривается корректность предлагаемых программ расчета – многие из них в полной мере соответствуют действующим СНиП и способны действительно выдать точные результаты. Проблема лежит в несколько иной плоскости.
Суть в том, что любая, даже самая совершенная программа расчета, требует внесения точных исходных данных. А вот в этом вопросе без специальной подготовки обойтись невозможно. Согласитесь, что правильно оценить геологические особенности участка под строительство, учесть все нагрузки, выпадающие на фундаментную ленту, причем – с разложением их по осям, предусмотреть все возможные динамические изменения – непрофессионалу просто не по силам. А ведь каждый исходный параметр имеет значение, и недооценка его вполне может затем «сыграть злую шутку».
Правда, если планируется возведение небольшого дачного домика или же хозяйственной постройки, то приглашение специалиста-проектировщика может показаться избыточной мерой. Что ж, на свой страх и риск хозяин может возвести малозаглубленный ленточный фундамент, воспользовавшись, например, примерными параметрами, которые приведены в таблице ниже. Для легких построек сильно заглубленная лента не требуется (большое заглубление может сыграть даже отрицательную роль, из-за приложения касательных сил при морозном вспучивании грунта). Как правило, в таких случаях ограничиваются максимальной глубиной расположения подошвы в 500 мм.
| Тип возводимого здания | Сарай, баня, хозяйственные постройки, небольшой гараж | Одноэтажный дачный домик, в том числе – с мансардой | Одно- или двухэтажный коттедж, рассчитанный на постоянное проживание | Двух или трехэтажный особняк |
|---|---|---|---|---|
| Среднее значение нагрузки на грунт, кН/м ² | 20 | 30 | 50 | 70 |
| ТИПЫ ГРУНТОВ | РЕКОМЕНДУЕМАЯ ГЛУБИНА | ЗАЛОЖЕНИЯ ЛЕНТЫ | (БЕЗ УЧЕТА ЦОКОЛЬНОЙ | ЧАСТИ ФУНДАМЕНТА) |
| Выраженно каменистый грунт, опока | 200 | 300 | 500 | 650 |
| Плотная глина, суглинок, не распадающийся после сжатия усилием ладони | 300 | 350 | 600 | 850 |
| Слежавшийся сухой песок, супесь | 400 | 600 | Обязателен профессиональный расчет фундамента | Обязателен профессиональный расчет фундамента |
| Мягкий песок, илистый грунт или супесь | 450 | 650 | Обязателен профессиональный расчет фундамента | Обязателен профессиональный расчет фундамента |
| Очень мягкий песок, илистый грунт или супесь | 650 | 850 | Обязателен профессиональный расчет фундамента | Обязателен профессиональный расчет фундамента |
| Торфяник | Требуется иной тип фундамента | Требуется иной тип фундамента | Требуется иной тип фундамента | Требуется иной тип фундамента |
Еще раз подчеркнём –это лишь усредненные значения, которые нельзя рассматривать как истину в последней инстанции. В любом случае, если самодеятельный строитель пользуется подобными источниками, определенный риск он принимает на свою ответственность.
Теперь – о ширине фундаментной ленты.
Здесь также есть свои особенности. Во-первых, для обеспечения жёсткости конструкции фундамента принято придерживаться правила, что общая высота ленты должна как минимум вдвое превосходить ее ширину – но это правило соблюсти несложно. А второе – ширина ленты в области подошвы должна быть такой, чтобы распределенная нагрузка была меньше рассчитанных параметров сопротивления грунта, естественно, еще и с определенным конструктивным запасом. Одним словом, фундаментная лента с полной нагрузкой должна стоять стабильно, не проседая в грунт. В целях экономии материалов нередко для повышения площади опоры подошву ленточного фундамента делают с уширением.
Наверное, нет смысла приводить здесь формулы и табличные значения сопротивления грунтов для проведения самостоятельных вычислений. Причина – та же: не столько сложность в выполнении расчетов, сколько проблемы с корректным определением исходных параметров. То есть опять же лучше по таким вопросам обратиться к профессионалам.
Ну а если строится легкое сооружение или дачный домик, то можно руководствоваться тем, что ширина ленты должна быть как минимум на 100 мм больше толщины возводимых стен. Как правило, при самостоятельном планировании фундамента берут круглые значения, кратные 100 мм, обычно начиная от 300 мм и выше.

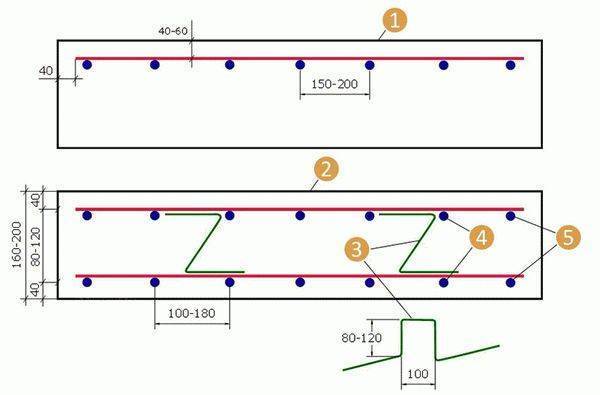

Армирование плит перекрытия
Плиты перекрытия, изготавливаемые на заводах ЖБИ, имеют типовые размеры и определённую расчётом несущую способность. Армирование таких плит производится арматурными сетками и закладными деталями согласно проекту, разработанному специализированными организациями. Параметры плит указываются продавцом и подбираются исходя из требуемых показателей для отдельно взятого здания.
Самостоятельное изготовление монолитной железобетонной плиты не представляется возможным в виду сложности проведения расчётов самой конструкции и опалубки, потребности использования в процессе изготовления тяжёлых строительных механизмов и приспособлений. Небольшая ошибка в расчётах может привести к авариям или разрушению здания, что чревато созданию опасности жизни и здоровью человека. Поэтому за производством подобного вида работ необходимо в обязательном порядке обратиться к специалистам.
Как правильно изготовить каркас?
Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

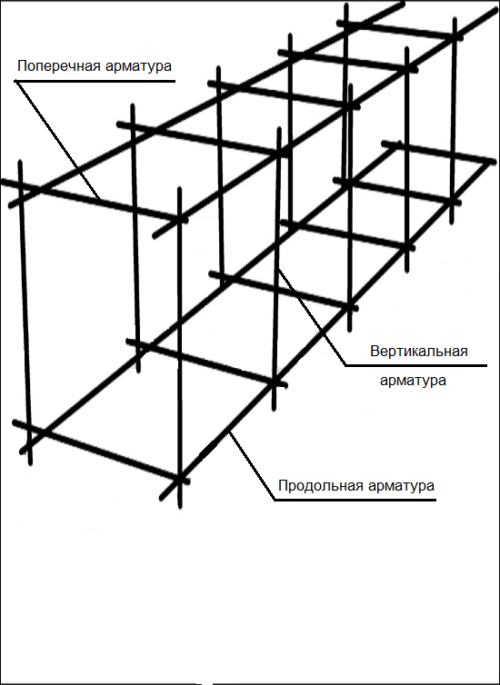

Схема армирования ленточного фундамента
Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:
- Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
- На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
- Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
- Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
- Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.
Схема армирования углов
Схема армирования примыкания
Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.
Использование вязального крючка
Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.
По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.
Самый распространенный способ вязки – крючком
В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.
Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.
Способы вязки
Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:
соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры;
проволоку складывают пополам и укладывают под местом соединения;
с помощью крючка поддевают петлю;
свободный конец подводят к инструменту и накладывают на него с небольшим перегибом;
начинают вращать крючок, закручивая проволоку;
осторожно вынимают инструмент.
На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.
Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.
Как работает арматура
Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.
Разделение на группы арматуры зависит от характеристик:
- материал изготовления;
- форма профиля;
- способ использования;
- техника монтажа;
- назначение.
В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций
Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.

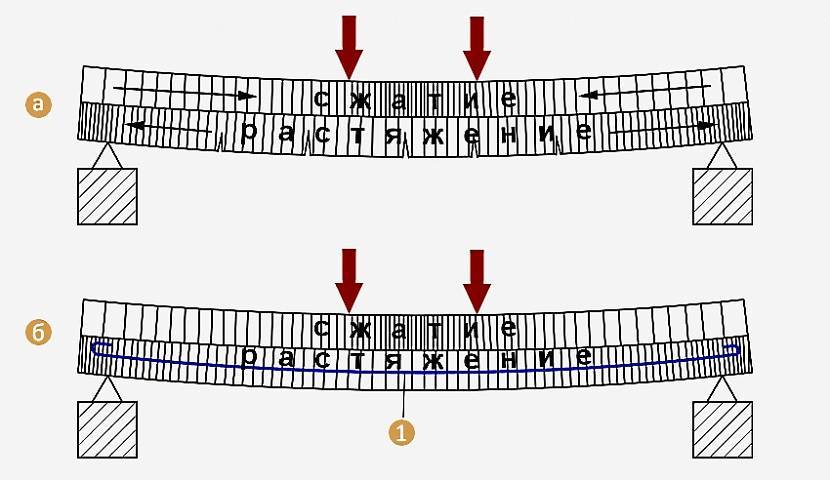

Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированнаяИсточник rmnt.mirtesen.ru
При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести
Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.
Проволока для вязки арматурного каркаса
Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.
Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР
Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:
- По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
- По точности изготовления. Так, проволока может быть повышенной точности или обычной.
- По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
- Проволока может иметь специальное защитное покрытие или быть без него.
Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.
В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:
- Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
- У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):
— 590÷1270 для диаметра 1,0÷2,5мм;
— 690÷1370 для диаметра менее 1,0 мм.
Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:
— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;
— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;
— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.
Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?
Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.
Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.
Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.
Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.
Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.
Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.
Монтаж арматурного каркаса
После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:
- Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
- Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
- Мягкая вязальная проволока Ø 3-5 мм;
- Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.
Связывание арматурных прутьев
Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса
Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры
Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.
Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:
- Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
- 33 х 3 = 99 (поперечные стержни для одной стороны);
- 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).
Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.
Схема вязки арматурных прутьев
Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:
- 1000 см х 2 = 2000 см (один ряд);
- 2000 см х 3 = 6000 см (одна сторона);
- 6000 см х 4 = 24000 см (240 метров).
Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):
- 2 х 17 = 34 единицы на одну сторону;
- 34 х 4 = 136 единиц на весь фундамент;
- 136 х 1,20 м = 163,2 метра.
Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.
Расчет вертикальной арматуры
Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:
Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.
Подробнее об армировании основания ленточного типа своими руками:
- Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
- Вертикальные стержни устанавливаются через один поперечный прут и связываются;
- Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
- По окончании сборки всего каркаса должно получиться четыре узла.
Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.
Связывание углов арматурного каркаса
Расчёт арматуры
Расчёт количества и вида арматурных стержней, размера их поперечного сечения и взаиморасположения в массиве бетона является сложной инженерной задачей и должен учитывать множество параметров: • Величину и характер нагрузок, действующих на конструктивный элемент здания или сооружения (сжимающие или изгибающие нагрузки, воздействие вибрации, порывов ветра или ударов волн). На основании анализа этих показателей выделяют три основных вида конструкций – изгибаемые (балки или плиты), сжимаемые (колонны) и растягиваемые (элементы ферм); • Особенности и условия работы элемента под нагрузкой; • Наличие агрессивных сред или иных мер воздействия, действующих на конструкцию (кислот или щелочей; высоких или низких температур).
Самостоятельное проектирование арматуры в любого вида ответственных конструктивных элементах является трудоёмкой задачей. Такими видами расчётов занимаются опытные сотрудники организаций, специализирующихся на разработке проектов зданий из сборного или монолитного железобетона. В этом случае получают оптимальный расчёт арматуры. При самостоятельном расчёте можно добиться необходимых характеристик конструкции, при этом расход арматуры может получиться несколько больше оптимального.
Чтобы оценить примерное количество арматуры без сложных расчётов, можно воспользоваться данными по среднему расходу арматуры на куб бетона для основных типов фундамента. Такая информация представлена в статье: расход арматуры на 1 кубический метр бетона.
Для малоэтажного частного домостроения существует несколько методов приблизительной оценки количества и размера сечения арматурных стержней в тех или иных конструктивных частях здания. Рассмотрим их подробнее.
