Бурение скважины своими руками: выбор лучшего оборудования

Типы водозаборных выработок и грунтов

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

  • абиссинский колодец;
  • фильтровая скважина;
  • артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

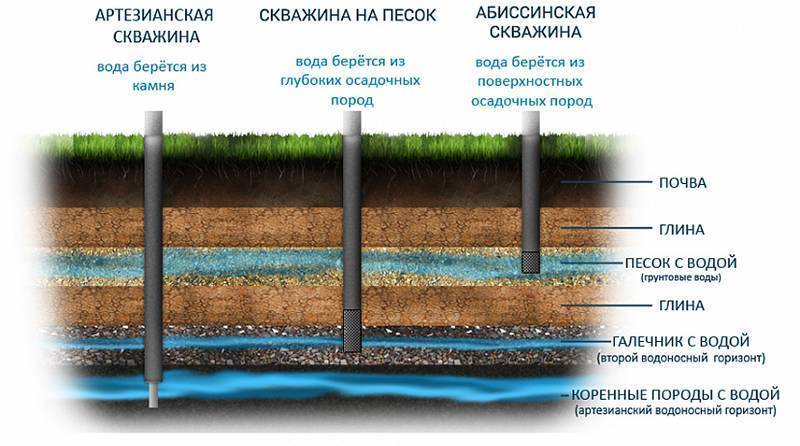

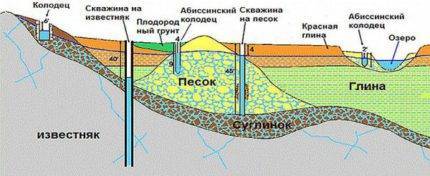

Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Фильтровые скважины, которые также называют скважинами “на песок”, создают на грунтах, где водоносный слой пролегает относительно неглубоко – до 35 метров.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду

Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.

Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.

Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.

Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.

Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.

Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.

Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.

В ходе работ может понадобиться пройти самые различные пласты, например:

  • влажный песок, который поддается бурению практически любым способом относительно легко;
  • водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
  • крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
  • плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
  • суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
  • глина, пластичная порода, с бурением которого справится шнек или стакан.

Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.

Почти все выбирают более простой и дешевый вариант – опрос соседей, которые уже пробурили скважину или соорудили колодец. Уровень воды в вашем будущем водоисточнике будет примерно на той же глубине.

Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.

Технология бурения артезианской скважины на воду

При заказе бурения артезианской скважины желательно проконтролировать весь процесс бурения от начала до конца, чтобы понимать, что делают бурильщики, и не мухлюют ли они, упрощая себе работу. Данная статья призвана дать понять владельцу земельного участка технологию бурения артезианских скважин на воду (на известняк), чтобы правильно принять работу у буровиков и не потратить деньги впустую.

Технология бурения артезианской скважины на воду включает 3 этапа:

  1. Разрушение породы.
  2. Удаление породы из скважины.
  3. Обустройство стенок скважины обсадными трубами.

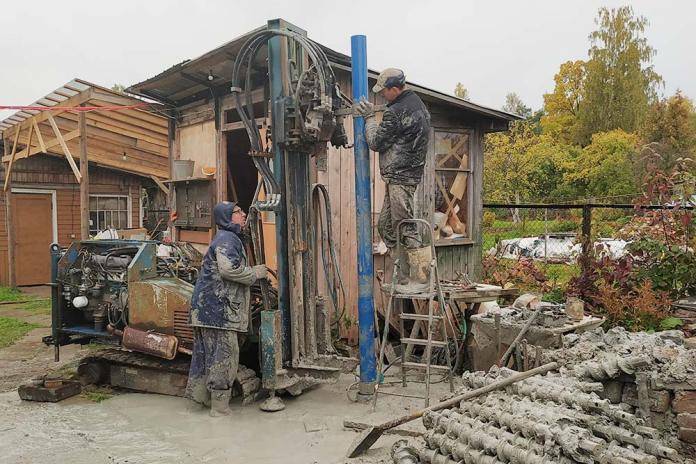

Для бурения скважин используются передвижные буровые установки на базе грузовых автомобилей МАЗ, ЗИЛ и КамАЗ (импортные буровые установки базируются еще и на гусеничных машинах для труднопроходимой местности). Способ бурения называется роторным, поскольку для вращения долот используется ротор на буровой установке.

В качестве бурильного инструмента используется шарошечное долото разных диаметров. Транспортировка пробуренных пород н поверхность осуществляется с помощью специального раствора, поступающего в скважину через буровую штангу.

Верхние породы бурятся крупным долотом (неизвестно, придется использовать одну, две или даже три трубы для обсадки артезианской скважины, а чтобы поместить их одну в другую, нужен больший диаметр бурения, поэтому сначала бурят большим долотом).

В процессе вынимания пород грунта буровик должен фиксировать изменения породы в буровой журнал.

При прохождении неустойчивых пород для промывания скважины применяют глинистый раствор. Если бурение начинается сразу с глинистых слоев, то раствор сам по себе получится глинистым. Чтобы сделать глинистый раствор искусственно, используют бентонитовую глину (иногда с небольшим добавлением цемента).

Когда бур дойдет до твердого известняка, бурение на время прекращают и оборудуют скважину обсадной трубой наибольшего диаметра для защиты от осыпания стенок скважины и проникновения внутрь поверхностных вод из вышележащих слоев грунта.

В зависимости от типов грунта может использоваться до трех обсадных труб для обустройства артезианской скважины (например, если в твердой породе известняка присутствуют глинистые жилы). Конструкцию из трех обсадных труб называют телескопической.

После обсаживания скважины до известняка в обсадной трубе известняк бурится долотом меньшего диаметра (в этом процессе известняк промывается чистой водой, чтобы грязный раствор не попал в чистый водоносный слой по завершении бурения). Затем в пробуренное отверстие опускается эксплуатационная перфорированная труба. Трубы промываются до появления чистой воды.

Очень важным моментом при бурении артезианской скважины является изоляция нижних чистых слоев воды от верхних. Для качественной изоляции применяется материал компактонит. Это гранулы сухой глины, которые при встрече с влажной средой разбухают в несколько раз, препятствуя проникновению влаги в скважину. Данный способ изоляции обоснованно дороже остальных. Перед заказом бурения обязательно уточните, какую изоляцию использует буровая фирма.

По завершении всех работ по бурению артезианской скважины буровики делают все необходимые замеры и проверяют скважину. Затем владельцу выдается паспорт, в котором указана глубина скважины, дебет, высота уровня воды и другие характеристики .

Трубы для артезианской скважины

Для артезианских скважин в качестве обсадных, как правило, используются стальные трубы, но сейчас становятся популярными и металлопластиковые трубы. Для соединения труб раньше использовали сварку, но она зарекомендовала себя как рискованный способ соединения. Поэтому сейчас производятся трубы с резьбовыми соединениями. В качестве эксплуатационных применяются трубы из пластика и его видов, а также стальные.

Бурение песчаных скважин – стоимость работ

Общий объем затрат на бурение песчаных скважин отличается в зависимости от следующих факторов:

  • территориального расположения участка работ;
  • особенностей грунта в бурильной зоне;
  • глубины расположения водоносных слоев;
  • степени загрязненности подземных вод;
  • рельефа местности на рабочей площадке;
  • необходимости проведения геодезических изысканий;
  • величины транспортных расходов;
  • расходов на покупку труб.

Стоимость бурильных мероприятий также возрастает при выполнении дополнительных работ, связанных с прокачкой добытой воды до прозрачного состояния. Цена изменяется в зависимости от региона и уровня сервиса. Она составляет, в среднем, от двух до трех тысяч рублей за каждый метр. Учитывая общий объем работ, всегда можно договориться с представителем организации-исполнителя о приятной скидке.

Если водосток будет обнаружен на верхних слоях песка, то есть риск загрязнения добытой из него воды

Как договариваться с бурильщиками

Перед тем, как окончательно выбрать бурильную компанию и подписать договор, желательно выяснить несколько моментов, которые касаются скважины и других нюансов. Задайте эти вопросы сотрудникам компании.

  1. Каков у вашей компании опыт бурения? Выполняли вы скважины в нашем регионе?
  2. Какова вероятность найти воду на нашем участке? На какой глубине планируется найти ее?
  3. Какой диаметр скважины вы рекомендуете и почему?
  4. Какие подойдут обсадные трубы, из какого материала и толщины?
  5. Как выполняется прокачка? Сколько времени она обычно занимает?
  6. Что делать с землей, которая будет поднята после бурения?
  7. Что входит в вашу услугу «под ключ»: бурение, обсадка, монтаж насоса, подвод воды в дом? Это будет делать одна бригада или разные?
  8. Какую технику и инструмент вы будете использовать для бурения?
  9. Какой способ бурения предпочтительный на нашем участке?
  10. Есть ли гарантия и на какой срок? Что именно входит в гарантийные обязательства?

Кроме того, запрашивайте смету работ и материалов. Уточняйте о том, будут ли дополнительные расходы. Если планируете платить в рассрочку, то обязательно спрашивайте, какой аванс нужен сразу и каков ежемесячный размер платежа, будет ли комиссия, какие варианты оплаты. Узнавайте, уточняйте все и когда уверены, подписывайте договор и вносите оплату!

Опытные специалисты советуют даже тем, кто досконально изучил технологию, помнить и ряд самых простых правил:

Забивка осуществляется не на один год, поэтому на материалах не стоит экономить;
Тем, кто не уверен в себе, стоит заручиться поддержкой специалистов или просто попросить у них консультацию;
Колодцы, трубы и колонки нуждаются в периодической чистке;
Систему (пусть даже недоделанную) очень важно правильно законсервировать на холодное время года.

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

  • конусообразного фильтра;
  • поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
  • трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

  1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
  2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
  3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
  4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

  • легкость монтажа (вся процедура обустройства занимает не более десяти часов);
  • низкую цену установки;
  • условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
  • отсутствие необходимости в получении специального разрешения на бурение;
  • низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
  • возможность установки внутри здания.

Но есть и недостатки:

  • просачивание загрязнений ввиду небольшой глубины;
  • скважина подходит не для всех типов почвы.

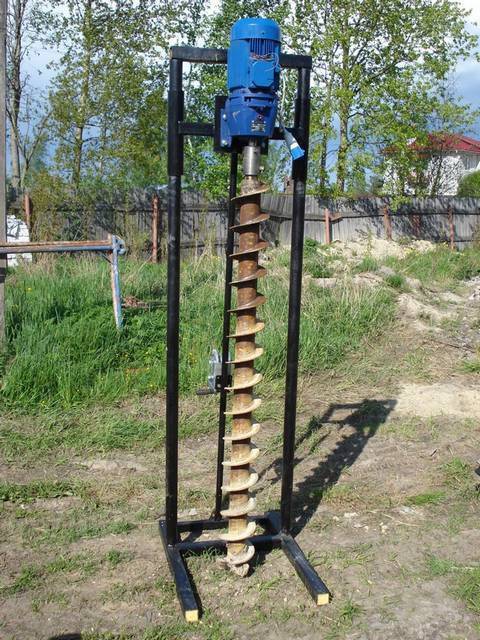

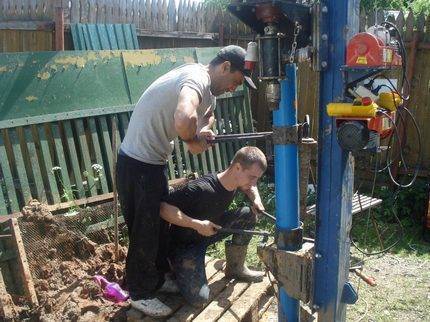

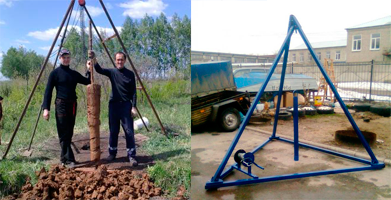

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

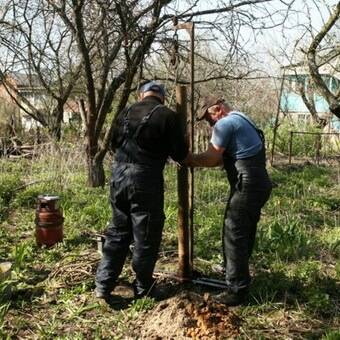

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

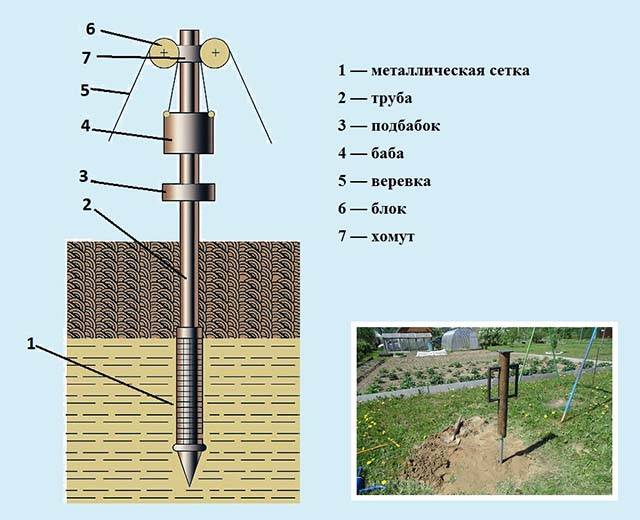

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

  • в крупнофракционном песке будет издаваться скрежет;
  • в мелкофракционном – шелест;
  • в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

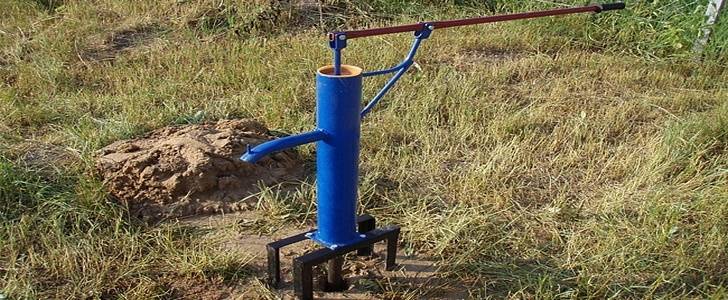

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

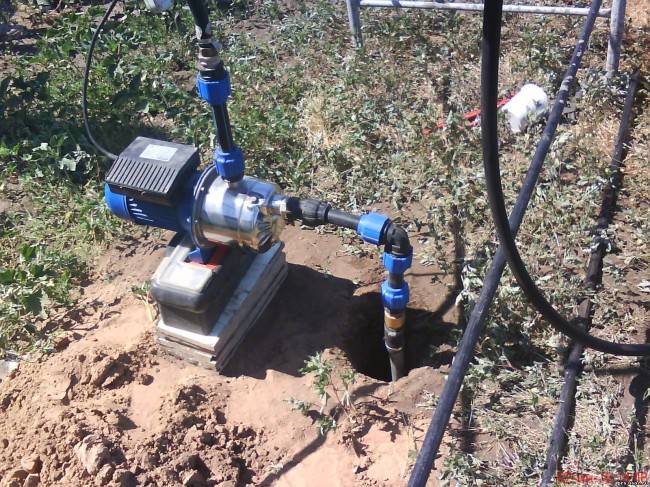

Прокачка скважины

Виды скважин

Чтобы пробурить скважину, нужно выяснить расположение водоносных пластов

На участке можно обустроить несколько видов источников, которые отличаются конструкцией. При этом необходимо уточнить, на какой глубине находится вода, чтобы выбрать оптимальное место. Обычно при оформлении документов хозяевам советуют то или иное расположение. В особо трудных случаях приходится выкладывать большие средства, чтобы добраться до воды, например, если дом расположен на холме, глубина скважины автоматически увеличивается на расстояние, равное его высоте.

Виды источников, которые можно сделать своими руками:

  • абиссинская скважина – самая простая конструкция;
  • скважина на песок – глубина до 12 метров;
  • артезианская – скважина на известняке.

Абиссинский колодец – это труба диаметром до 4 см. Может быть еще меньше – 2,5 см. Внизу находится фильтр и острый наконечник, поэтому абиссинку еще называют иглой. Выкачивать воду можно с помощью ручного насоса или насосной станции, подключенной к электричеству. В зависимости от скорости наполнения скважины в час выкачивают до 3 кубических метров жидкости.

Преимущества обустройства абиссинского колодца:

  • скорость – на установку уходит несколько часов и далее можно пользоваться источником;
  • нет необходимости покупать дорогие материалы и арендовать буровую технику;
  • длительный срок службы 10 – 15 лет, если правильно обустроить подземную водозаборную часть.

При расстоянии до водного зеркала свыше 8 метров, нужно дополнительно обустраивать кессон для насосной станции на несколько метров ниже уровня земли, что повлечет за собой дополнительные затраты времени и средств. Проблема в том, что станция не может поднять жидкость с большой глубины, а погружной насос не помещается в очень узкое отверстие обсадной трубы. Прежде чем приступить к обустройству, нужно выяснить глубину залегания водоносного слоя и определить тип грунта.

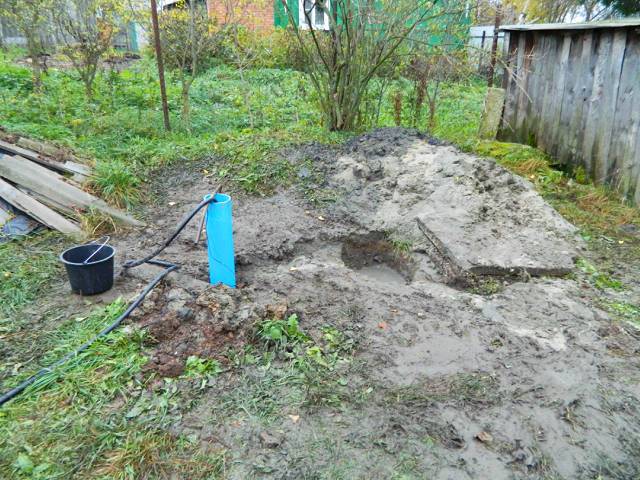

Скважина на песок

Песчаный грунт хорошо фильтрует жидкость от крупных частиц, поэтому вода в скважине отличается прозрачностью. При условии правильно выполненного фильтра. Основной проблемой является сыпучесть, поэтому стенки во время монтажа скважины часто обрушиваются. В то же время буровые установки легко справляются с мягким слоем, поэтому работа длится недолго.

Песчаные скважины можно бурить на глубину до 35 метров, но у них много недостатков:

  • недостаточная природная фильтрация воды, так как песок не удаляет растворенные вещества и остатки сточных вод, а также пестициды и другие виды сельскохозяйственной химии;
  • скважина может работать не дольше 20 лет, далее происходит процесс заиливания и необходим капитальный ремонт с промыванием;
  • песок забивает фильтр, прочистить который можно, достав полностью обсадную трубу;
  • необходимость в регулярной очистке насоса, так как его фильтрующий элемент также забивается мелкими твердыми частицами.

Тем не менее, большая часть имеющихся скважин – песчаные, так как обходятся намного дешевле артезианских.

Артезианский колодец

Водоносный известняк может находиться на глубине от 50 до 250 метров. В одном районе разница составляет до 150 – 200 метров. Существует мнение, что артезианская вода намного чище, чем песчаная. Это не совсем верно. Она немного чище, так как жидкость проходит больше слоев грунта. Главное достоинство артезианского колодца – высокая скорость наполнения и неиссякаемый запас воды. В известняковых породах жидкость находится под высоким давлением и при бурении она поднимается выше. Были случаи, когда вода сама выливалась через край горловины. Таким образом жидкость можно поднять на нужный уровень, чтобы иметь возможность установить насосную станцию или неглубокий погружной насос.

Преимущество артезианского колодца:

  • нет сезонных колебаний уровня воды, что положительно сказывается на работе насосного оборудования;
  • жидкость чище – ее можно использовать в сыром виде без кипячения;
  • растворенные минералы оказывают положительный эффект на здоровье;
  • не требуется ремонт и обслуживание при условии качественного монтажа;
  • долгий срок службы – более 50 лет.

Самая глубокая артезианская скважина, пробуренная человеком, достигает глубины более 12 км. Находится она на Кольском полуострове и занесена в Книгу рекордов Гиннеса. Китайцы еще в 13 веке бурили вручную очень глубокие колодцы – до 1,5 км.

Как устроена типичная скважина?

Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами

Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.

Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.

Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.

Функции обсадных труб

Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой

Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну

Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.

Обсадные трубы нужны, чтобы:

  • при бурении скважины не произошло осыпание шахты;
  • ствол не засорился в процессе её эксплуатации;
  • верхние водоносные слои не проникали в сооружение.

Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.

Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.


Наиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика

Внутренняя труба с фильтром

В ствол скважины, выполненной по схеме двойной обсадки, опускается труба с фильтром. Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.

После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.

Устройство оголовка для скважины

Верхняя часть обсадной трубы оснащается оголовком. Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.

Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.


Оголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы

За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.

Кессон, адаптер, пакер

Чтобы повышенная влажность не повлияла на работу приборов, связанных со скважиной, для них предусматривают специальный резервуар – кессон. Его изготавливают либо из металла, либо из пластика.

Металлические кессоны, в отличие от пластиковых, можно ремонтировать, они лучше приспособлены к климату со значительными температурными перепадами. Кроме того, изделие из металла можно самостоятельно собрать из деталей, которые продаются отдельно. Но пластиковые модели дешевле, и они не ржавеют.

Желающие устроить кессон для скважины собственноручно на нашем сайте найдут подробную инструкцию по его сооружению.

Чтобы герметично соединить наземный водопровод и скважину, понадобится скважинный адаптер. Это устройство обычно размещают в том месте, где собрано всё оборудование, нуждающееся в защите от воды. Чаще всего это техническое помещение. Одну часть адаптера присоединяют к обсадной колонке, а к другой части прикручивают шланг от насоса.


Металлический кессон – дорогостоящая вещь: его цена доходит до 40 тысяч рублей, поэтому можно купить его частями и собрать самостоятельно, что удешевит покупку

Иногда возникает потребность в выделении локального участка глубокой артезианской скважины, на котором, например, будут выполняться ремонтные работы. Для этой цели и используют пакеры – уплотнители для скважин.

Перечисленные элементы входят в состав устройства скважины, оказывая на её функциональность большое влияние.
