Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участке

Как установить колодец абиссинского типа?

Абиссинский колодец делают с помощью одно- или двухдюймовой трубы, которую вкапывают в грунт и проводят такие работы:

  1. Забойный патрубок должен быть большого диаметра, чем труба скважины. Если не учесть данное правило, перемещать трубопровод на глубине будет невозможно.

  2. Для первоначальной фильтрации водного потока в трубопроводе проделывается отверстие диаметром 10 мм в шахматном порядке с захватом в 1,5 м. Мельче зазоры делать не следует, чтобы не утратить прочность трубы.

  3. На нижнюю часть трубы надевается острый наконечник из прочной стали длиной 200-300 мм. Наконечник просверливают, чтобы обеспечить прохождение воды.

  4. После труба обволакивается проволокой и сверху накладывается решетчатая основа из антикоррозийного материала. В итоге поручается фильтр, через который не пройдут песочные примеси, что приводит к засорению системы.

  5. Металлический профиль «игла» лучше припаять флюсовым материалом, чтобы в воду не попали вредные компоненты.

  6. На выбранном участке под абиссинский колодец выкопанную яму очищают от земли на уровне 1 м.

  7. Первая труба вбивается в землю при помощи кувалды. Далее ее вкручивают в грунт с использованием рамочного бурового инструмента. В течение всего процесса яма должна очищаться от каменистых и песочных пород.

  8. После первичной установки трубопровода его утрамбовывают по кругу с постепенным добавлением почвы. На нижнюю часть трубы с резьбой на конце надевается вторая часть, и так до завершения монтажа труболинии.

  9. Когда фильтр достигнет водяного уровня, вода в колодце увеличится на метр.

  10. На стыковочных местах необходимо использовать резиновые манжеты для надежной герметичности.

Также для избегания просачивания воды места соединения прорабатывают масляной пеной с несколькими слоями обволакивания.

Пошаговая инструкция

Устройство абиссинского колодца своими руками представляет собой ряд последовательных действий. Перечислим их:

  1. Выбор места для скважины.
  2. Выемка одного кубического метра почвы на месте будущего колодца и установка там одного бетонного кольца.
  3. Последующие 1,5-3 метра проходят при помощи садового бура с дополнительными штангами, что позволяет пройти наиболее трудные глинистые слои грунта и погрузиться в мягкий горизонт, состоящий из песка.
  4. Погружение первой трубы с наконечником-иглой, длина трубы не должна быть меньше 3-4 метров. После погружения следует отрегулировать отвесное положение при помощи вертикального уровня.
  5. Над трубой создают копр и подбирают тяжелый слиток металла (бабку), весом более 30 кг. Она надевается на торец трубы, и начинается забивное бурение.
  6. К каждому свободному торцу трубы при помощи муфты прикрепляют следующую и погружают до тех пор, пока из трубы не польется вода.
  7. Верховодка откачивается особой помпой, нечувствительной к присутствию песчаных и глиняных примесей в воде. Затем шланг опускают в полость трубы и откачивают воду оттуда. Труба подсоединяется к насосу, предназначенному для абиссинской скважины. Этот агрегат создает внизу трубопровода разрежение, способствующее подъему воды под напором, достаточным для транспортировки воды к потребителю.
  8. Проводятся монтажные работы по вводу водопроводной трубы от насоса в дом. Для этого отрывают траншею с учетом промерзания грунта и помещают туда водопровод.
  9. Вокруг бетонного кольца бетонируется площадка. Это необходимо для предупреждения подтопления скважины осадками и грунтовыми водами, а также для защиты от низких температур.
  10. Поверх кольца укладывают бетонную крышку с отверстием для люка и затем устанавливают сам люк.

Моя скважина игла или абиссинский колодец существует уже более 3-х лет и ее работа не вызывает нареканий. Решение забивать трубу в землю пришло не сразу – успешный опыт соседей, имеющих такую скважину, помог преодолеть все сомнения. О своем решении я до сих пор не жалею.

Александр

Причиной, побудившей меня устроить такой колодец на своем участке стало желание экспериментировать. Первый опыт был неудачен – забивать трубы оказалось непростым делом. Разбив оголовок трубы и допустив отклонение трубы от вертикального положения, я так и не смог вынуть ее на поверхность. В итоге игла для абиссинского колодца так и осталась на глубине 3 метров в земле. Решено было привлечь специалистов, и вот уже второй год мы пользуемся водой превосходного качества из нашего колодца.

Михаил

Отзывы об абиссинском колодце дают основание рекомендовать его к устройству для обеспечения водоснабжения частных домом и дач. Дешевизна оборудования и низкие трудозатраты делают такую скважину доступной для каждого частного застройщика. Отдав предпочтение именно скважине-игле, можно быть уверенным в получении вкусной и чистой воды для всей семьи за доступную цену.

Особенности конструкции и способы изготовления иглофильтра

Иглофильтр можно изготовить из различных материалов. Чаще всего используют стальную трубу диаметром 50-60 мм, оснащенную коническим заостренным наконечником. В случае применения трубы большего диаметра для обустройства скважины подачу воды на участок можно обеспечить с помощью пластиковой трубы, которую размещают внутри стальной.

Экономически целесообразно применить оцинкованную толстостенную трубу в виде отрезков длиной 1,5 -2 м. Для удобства монтажа устройства на обоих торцах трубы нарезают резьбу, что позволяет наращивать длину погружаемого устройства при глубоком залегании водоносного слоя.

На один из концов трубы навинчивают заострённый наконечник, изготовленный из болванки диаметром на 20-30 мм больше, чем диаметр трубы, что облегчит погружение всей трубы в грунт. Для надежности крепления наконечник приваривают к торцу трубы.

Заостренную коническую часть наконечника можно закалить и провести низкий отпуск для повышения ударной прочности. Верхнюю часть наконечника не следует закаливать, во избежание хрупкого разрушения в процессе забивания иглофильтра ударами штанги. Для получения хорошего эффекта термообработки наконечник следует изготовить из среднеуглеродистой хромистой стали.

Зачем нужна желонка?

Желонка, или бур-желонка – буровой/очистной скважинный снаряд для рыхлых грунтов. Забив абиссинский колодец, особенно на даче, крайне желательно обзавестись желонкой калибром на 4-5 мм меньше, тем более что сделать такую несложно и самому, см. рис. Зачем?

Очень надежный абиссинский колодец при длительных перерывах в его использовании может заплыть глиной, особенно если грунт аллювиальный или моренный, как на Валдае. Желонкой его прочищают: бросают ее в колодец на веревке, затем вытаскивают и вытряхивают взвесь.

К размерам и точности желонка не критична, достаточно примерно соблюсти пропорции по рисунку. От прочих очистных снарядов для скважин желонка выгодно отличается тем, что не требует для применения жесткой штанги.

Подбор насоса для абиссинского колодца

Если вам нужно поднимать воду на высоту более 7 метров либо транспортировать жидкость в инженерные системы, процесс лучше автоматизировать. Какой насос выбрать для абиссинского колодца? В большинстве случаев с объемами справится бытовая станция, обеспечивающая напор от 20 литров в минуту. Как правило, в комплект входит сам агрегат, пускорегуляторное устройство и электрический кабель. Подающий шланг и фильтрующие системы придется покупать отдельно.

Стоимость насоса зависит от его способности пропускать твердые частицы различного размера без вреда для оборудования. Не стоит переплачивать за эту опцию: диаметр компонентов взвеси в шахте примерно в два раза больше сечения ячеек фильтра. Например, если были высверлены отверстия в 5 мм, подойдет насос на 10 мм тверди. Более мощный себя попросту не оправдает.

Для абиссинской скважины достаточно бытового насоса

После того как вы закончили работы по обустройству абиссинского колодца, установили обратный клапан и насос, скважину необходимо прокачать. Для этого нужно присоединить выходной шланг и запустить оборудование. Дождитесь появления чистой воды — ее можно употреблять для полива или стирки. Использовать воду для питья и готовки рекомендуется только после сдачи анализа на химический состав.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

  1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
  2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
  3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

  • рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
  • рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

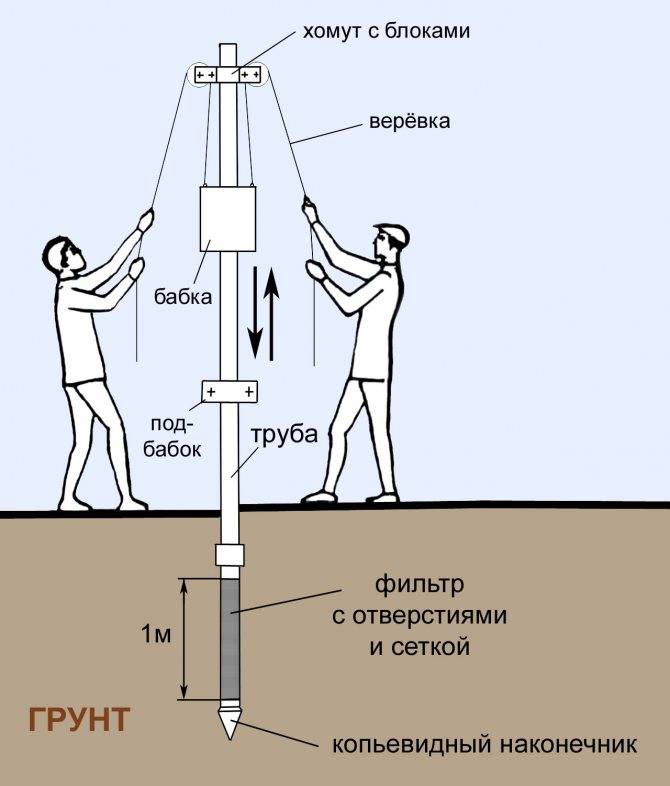

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Подготовка материалов для бурения колодца

Для обустройства абиссинской скважины требуются трубы (штанги) из оцинкованной стали длиной 1–2 метра сечением в 2,5–4 см. Брать медные изделия не стоит. Они слишком мягки, при ударах сверху такие трубы согнутся. Обычные из железа без защиты от коррозии варианты тоже не подойдут. Долго они не прослужат, вода быстро приведет к появлению ржавчины.

Трубы с резьбой

Для соединения этих трубок между собой нужны резьбовые муфты соответствующего размера. А для упрощения прохождения грунта потребуется конусный наконечник из прочной закаленной стали. Причем эта насадка подбирается на 1,5–2 см шире самой трубы, которая после погружения в землю станет стволом скважины.

Чтобы ил и грязная вода потом не просачивались в местах соединений, на резьбу стоит намотать ФУМ-ленту или лен. Плюс нужна будет еще проволока и мелкоячеистая сетка из нержавейки. Они понадобятся для создания фильтра (водоприемной части ствола). Скважина без него – источник, пригодный только для получения влаги с целью полива и технических нужд. Человеку пить из нее без организации дополнительной очистки и фильтрации воды не рекомендуется.

Игла под скважину

Забивание трубы абиссинской скважины производится тяжелой «бабкой» в виде цилиндра с ручками либо обычной кувалдой. Их тоже нужно подготовить заранее. Также понадобится электронасос или хотя бы ручная поршневая помпа. Плюс для облицовки кессона, который нередко делается для насосного оборудования, потребуется лицевой кирпич, керамогранит или иной материал для отделки цоколя (фасада).

Срок службы и тонкости эксплуатации абиссинки

При условии качественных материалов и правильного выполнения строительных работ простой абиссинский колодец будет обеспечивать участок водой долгие годы. В среднем – 8-12 лет, но вполне срок в 25-30 – тоже не исключение. На него влияют и природные факторы. Например, водоносный горизонт может просто истощится, что не редкость в последние годы. В таком случае, у абиссинской скважины тоже есть преимущество перед колодцем или полноценной скважиной – ее можно просто перенести в другое место.

Со временем ячейки фильтра засариваются, покрываются сцементированными отложениями и водоотдача снижается. Комбинация из нескольких металлов способствует электрохимической коррозии. Если проблема не решается использованием кислотной промывки и химических реагентов, то скважину нужно переносить.

Как монтируется абиссинская скважина

  1. Выбор местоположения скважины. Это наиболее ответственный этап. Для установления возможного местоположения скважины следует ориентироваться на примеры ранее оборудованных скважин в прилегающей местности, на расположение колодцев, наличие стоков воды и ручьев. Необходимо определить вероятную глубину залегания водоносного слоя, особенно если поставить задачу получения качественной питьевой воды из скважины.

В средней полосе России глубина залегания водоносных пластов колеблется в пределах 2-15 м.

  1. На выбранном месте участка выкапывают колодец или бурят скважину диаметром 80-100 мм на глубину не более 1 м.

Шнековое бурение является наиболее предпочтительным вариантом сооружения колодца, который будет выполнять функцию направляющей при установке иглофильтра. При отсутствии необходимого бурильного оборудования такой колодец можно выкопать вручную, используя шанцевый инструмент. В мягких грунтах можно сделать колодец, забивая трубу соответствующих размеров ударами кувалды и вынимая грунт с помощью желонки или вымывая с помощью струи воды под давлением.

  1. В колодец устанавливают подготовленный иглофильтр (трубу с наконечником и оборудованным фильтром).
  2. Следующим этапом является погружение иглофильтра в грунт. Для этого применяют способы забивания: бабой; штангой.

Наиболее распространен способ забивания бабой. Его применяют при диаметре трубы малого диаметра (30 – 40 мм). Баба, изготовленная из дисков, имеет отверстие по оси и две рукоятки, за которые бабу подвешивают над скважиной на треноге из штанг. На расстоянии 0.5-1,0 м от верхнего края трубы закрепляют подбабок – специальный хомут, стягиваемый болтами, который служит упором, воспринимающим удары бабы при падении.

Надетую на трубу бабу циклически поднимают вверх и отпускают, обеспечивая падение с определенной высоты. При этом происходит забивание трубы ударами по подбабку. По мере углубления иглофильтра в землю и наращивания длины трубы новыми отрезками, подбабок перемещают вверх в новую рабочую позицию.

Масса бабы может легко варьироваться в зависимости от условий грунта. Целесообразно использовать бабу массой 40-50 кг. Схема забивания иглофильтра бабой показана на рисунке.


Как сделать абиссинскую скважину своими руками. Процесс забивания скважины в грунт.

Забивание штангой применяют при диаметре трубы для иглофильтра более 50 мм. Штангу подвешивают на треноге и опускают внутрь трубы. Циклически поднимая и отпуская штангу, производят удары по верхнему торцу наконечника, приваренного внизу трубы иглофильтра.

Масса штанги может составлять 10-20 кг в зависимости от её диаметра и длины. В качестве штанги можно использовать стандартный стальной лом, масса которого при длине 150-170 мм может составлять 8-10 кг.

Забивание штангой обеспечивает более эффективное обустройство скважины по сравнению с забиванием бабой. При этом исключается деформация трубы иглофильтра при погружении в грунт и её заклинивание. Недостатком является малый вес штанги, что приводит к меньшей скорости погружения иглофильтра по сравнению с забиванием тяжелой бабой.

Для облегчения погружения трубы в грунт в неё периодически заливают воду, которая может вытекать из нижней части трубы через систему отверстий, просверленных выше наконечника. Вода обеспечивает более легкое погружение наконечника в грунт.

Для ускорения погружения иглофильтра в землю можно нагружать трубу сверху дополнительным грузом из дисков, устанавливаемых на хомут, закрепленный в верхней части трубы.

При погружении наконечника в водоносный слой или полость в грунте, вода с шумом уходит вниз и ее уровень в трубе резко понижается, что и является показателем достижения источника воды в грунте.

После достижения водоносного слоя необходимо промыть иглофильтр водой под давлением для удаления из трубы остатков грунта и загрязнений, возникших при погружении устройства в грунт. Площадку вокруг скважины следует забетонировать во избежание загрязнения скважины сточными или дождевыми водами.

Что нужно учитывать при создании колодца

К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:

Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству.
Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий

Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться.
При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п. Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м

Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений.
Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час. При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев

Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений.
Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час

При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Что это такое?

Устройство, называемое абиссинской скважиной или абиссинским колодцем – это простой и недорогой источник, который обеспечит водой загородный домик или дачный огород. Конструкция эта хоть и небольшая по размерам, но подходит для зимнего использования.

Размещение скважины на воду этого типа должно соответствовать определенным нормативам. Для обустройства сооружения не потребуется комплект специализированной техники, достаточно простого оборудования.

Абиссинская скважина представляет собой металлическую или пластиковую трубу примерным объемом от 2 до 4 см. Труба устанавливается в водоносный слой, который может находиться на глубине от 10 до 15 метров. Нижняя часть трубы оборудуется фильтром. В верхней части трубы монтируется насос, который нужно подключить к электричеству.

Производительность абиссинской скважины связана с возможностями водоносного слоя. Особенности системы в том, что ее можно монтировать на дачных участках без постоянного проживания. Для монтажа не потребуется тяжелой техники. При обустройстве скважины не пострадает плодородный слой почвы.

Считается, что данный способ добычи ресурсов изобретен англичанами еще в XIX столетии. Популярности у абиссинского колодца с тех пор не убавилось. Способ востребован для обустройства водоснабжения на дачных участках.

Кроме того, вариантов обустройства абиссинских скважин появилось множество. Например, используется забивной способ или метод бурения. Выбор метода специалисты связывают с условиями на участке. В частности, с качествами имеющегося грунта.

Особенности почвы на конкретном участке должны быть знакомы огородникам. Если необходимых сведений нет, можно уточнить у соседей. Также есть научные способы изучения. Обычно абиссинские скважины бурят в местностях, где грунты из песка или щебенки.

Еще допускается наличие песчаных грунтов средней зернистости. Добыча воды через подобные грунтовые слои не будет трудна. Категорически не рекомендуется обустройство абиссинских скважин на каменистых или суглинистых грунтах.

В таких местах потребуется применение специального оборудования. Однако специалисты практически не используют в практике бурение без обсадной трубы. Варианты скважин с обсадной трубой обычно обустраиваются глубже. Для использования источника потребуется получение лицензии. Сравним характерные особенности глубин для скважин, применяемых в личных хозяйствах.

Использование

Процесс введения устройства в эксплуатацию состоит из таких этапов:

  • устанавливается резиновый падающий клапан или монтируется обычный магазинный обратный клапан;
  • через патрубок-тройник монтируется насос или насосная станция. Не забудьте сюда же поставить обратный клапан;
  • в конструкцию колонки заливается вода;
  • подсоединяется шланг;
  • запускается насос;
  • выполняется прокачка до тех пор, пока вода не станет прозрачной. Иногда этот процесс может затянуться и занять несколько дней или даже недель.

Всё! Можно наслаждаться водой на любимом дачном участке: топить баню, «заправлять» каркасный бассейн, помогать жене поливать цветы…

Анекдот в тему: Мне бы хотелось каждое утро вставать на рассвете, делать пробежку, обливаться холодной водой… Но я сильнее всех своих желаний.

Таким образом, «эфиопская» скважина – это очень полезная конструкция, делающая жизнь на даче невероятно комфортной!

Цитата мудрости: Ничего люди не принимают с таким отвращением, как советы (Джозеф Аддисон).

https://youtube.com/watch?v=LsyyVxKLfNY

Процесс

Забивка колонки в доме

Скважина-игла обустраивается следующим образом:

  • выбирается удобное место: подальше от выгребных ям, канав и т. д.;
  • выполняется разметка;
  • на трубу приваривается крепкий стальной наконечник;
  • в нижней части трубы на протяжении одного метра просверливаются отверстия диаметром 6-10 мм. в количестве 30-40 штук. Через них и будет поступать вода;
  • в зависимости от грунта на всасывающие отверстия может устанавливаться металлическая сетка-фильтр;
  • в нужное место устанавливается труба с наконечником в вертикальное положение;
  • выполняется забивание или осуществляется бурение;
  • при необходимости с помощью муфт навинчиваются отрезки труб и наращивается нужная длина;
  • труба углубляется ещё на 0,5 м после достижения слоя песка;
  • работа заканчивается, когда уровень жидкости в трубе достигает одного метра;
  • на верхнем конце трубы нарезается резьба (хотя это можно сделать заранее) и накручивается ручной пневмонасос — так называемая колонка;
  • чтобы исключить подсос воздуха, резьбовое соединение герметизируется с помощью пакли и герметика — надёжный проверенный способ;
  • для закачки в колонку заливается вода и «игла» прокачивается;
  • участок вокруг конструкции бетонируется или облагораживается другим способом.

Как сделать установку для бурения абиссинского колодца своими руками

Самодельная установка для бурения абиссинского колодца вручнуюВыше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку – забивной станок.

Рассмотрим, как делается самодельная установка для бурения скважины игла

В результате получится бурильная установка как на фото

Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки. В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.

На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).

Бабка (болванка, забивная баба) для абиссинского колодца — бурение ручной установкойМагистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее – узнаем у соседей, проверяем медной рамкой), плюс одну на запас.

Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.

Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.

Игла для абиссинского колодца — забивка ручной установкойКонус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.

Технология забивки скважины самодельной буровой установкой

Технология забивки скважины самодельной буровой установкойВ первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.

На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост – натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.

На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.

Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки – обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.

Следует понимать, что промывка сетки (фильтра иглы) под давлением – важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута – вы в песке. Заливаем в трубу воду из лейки – уходит, значит всё правильно сделано.

Остается сделать стяжку вокруг трубы, подключить насос и качать воду.

Заключение

Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.
