Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Как правильно заливать раствор?

Чтобы выполнить заливку стен проекта здания (дома) своими руками, необходимо соблюдать технологические правила. Пошаговая инструкция заключается в подготовительных работах, устройстве опалубки, армировании и заливке.

При желании, в регионах с низкими температурными показателями монолит утепляют.

Подготовка заключается в приготовлении, приобретении и доставке всех материалов и инструментов на строительную площадку, которые понадобятся в процессе.

Очищают поверхность строительного участка, делают разметку котлована и выполняют ряд работ, связанных с обустройством фундамента. Размечать начинают с той стороны, с которой стена примыкает к ограде (параллельно к ней). Выполняют процесс с помощью геодезических приспособлений (шнуров, метров, колышек и т.д.).

После того, как выполнен фундамент (заливка, обратная засыпка пазух, намечено расположение коммуникаций после выполненных земляных работ и формирования подушки), ориентируются на разметку (шнур, колышки) для первой стены, а затем и второй, угол между которыми определяется по длине диагонали. Так намечаются все места будущих стен.
Выполняют монтаж опалубки. В строительстве монолита различают два вида опалубки – съемную и несъемную. Различие этих видов состоит в том, что при съемной опалубке (форме, куда заливается бетон), после застывания конструкции, проводится ее полный демонтаж.Съемные формы можно делать из фанеры, деревянных и стальных листов. Она прочно фиксируется к каркасу, устойчива к деформациям и нагрузкам, имеет минимальные зазоры, выдерживает нагрузку от раствора бетона. Несъемная опалубка остается внутри монолита. Она формируется по армировочным основам или устанавливается помощью готовых облицовочных панелей. Еще, в качестве несъемной формы, можно использовать пенополистирол, который одновременно будет выполнять функции утеплителя.
Расчет монолитной опалубки можно провести с помощью калькулятора онлайн, как например, здесь

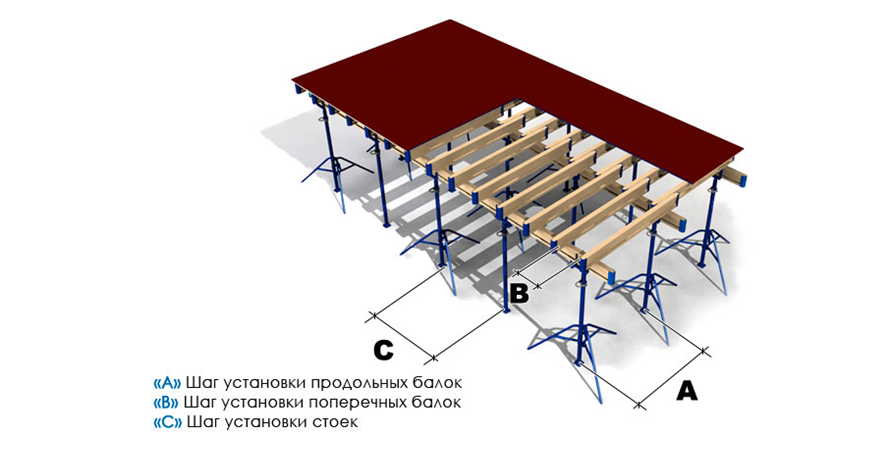

При расчете обращают внимание на толщину и высоту перекрытия, шаги А, В, С, сечение, высоту и ширину. Доверить проведение расчетов лучше квалифицированным специалистам (строителям, инженерам).

Армирование для моноблоков делается из стали специальными горизонтальными стержнями

Их нужно закладывать в блоковые пазы, затем сверху на них устанавливают вертикальную арматуру, которые соединяют друг с другом строительной проволокой. Данный процесс является важным шагом в создании всех типов стен.

Заливка стен проводится по принципу – сначала несущие (внешние и внутренние), а потом обустраивают внутренние стены, разграничивающие пространство.

Готовый бетонный состав заливается постепенно, согласно плану и высоте опалубки (примерно, по 50 см). Раствор оставляют застывать. После этого выполняют следующий слой – ставят опалубку и заливку. И так этот процесс продолжается до тех пор, пока не будет достигнут нужный результат.

Отделку готовой монолитной стены проводят только после полного застывания и засыхания раствора. Для этого используют гипсокартон и любой вид качественной штукатурки. Монолитное строительство считается самым быстрым и экономным способом возведения зданий.

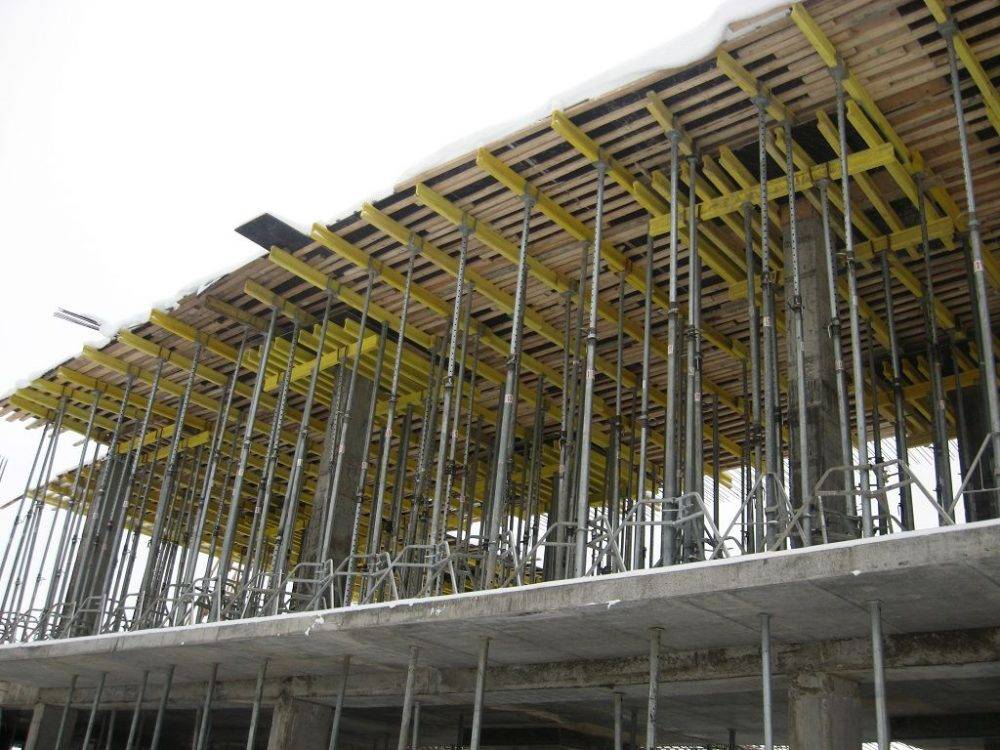

Стойки для опалубки

По конструктивному решению монтаж может быть двух видов:

• с использованием конструкции на телескопических стойках;
• объемные стойки.

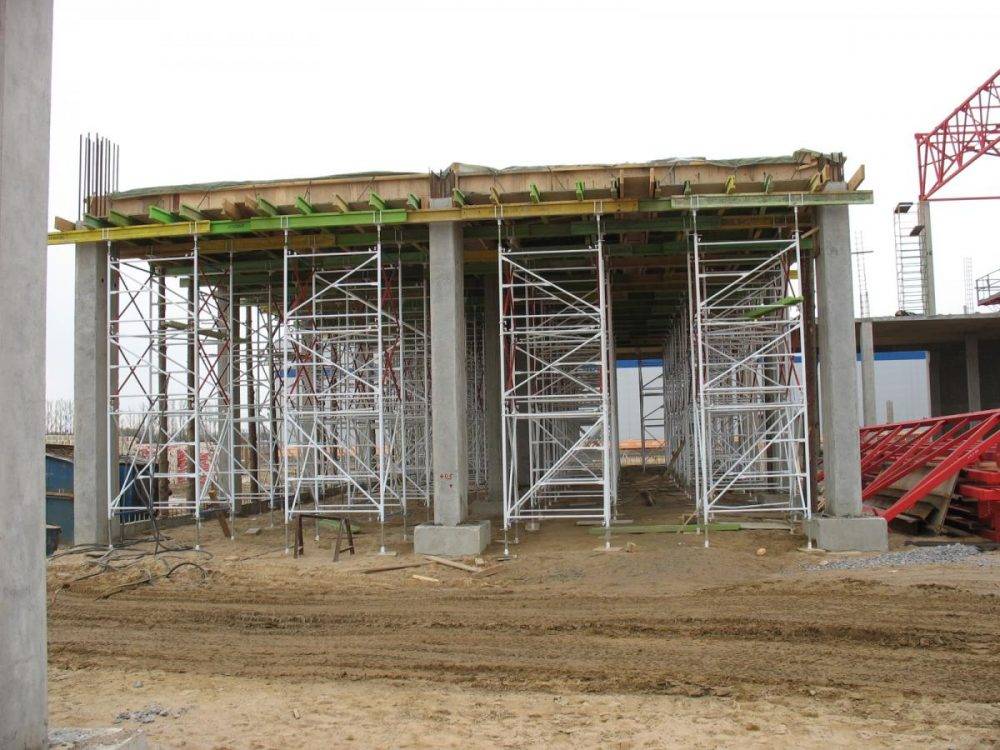

Объемные элементы применяются при значительной высоте этажа. Для жилого здания достаточно будет телескопических. Такие стойки состоят из трех элементов:

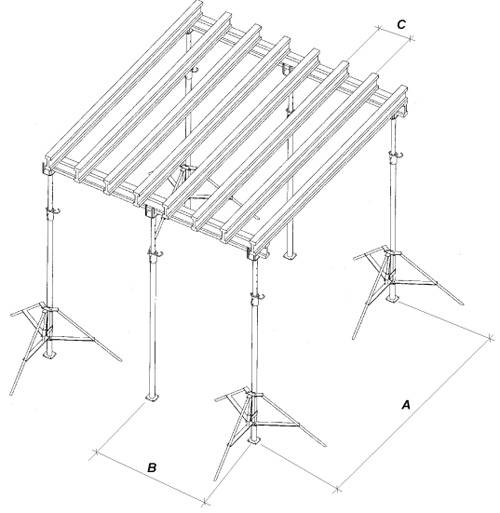

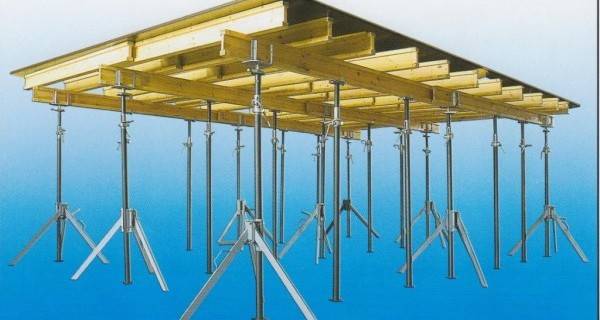

Схема телескопической стойки для опалубки

• унивилка;
• вертикальная опора;
• тренога.

Верхняя часть – унивилка, служит для крепления рабочей поверхности. В качестве второго названия используют «опорная вилка». Она изготавливается из металлической пластины толщиной 5 мм и четырех трубок квадратного сечения, приваренных по углам. Она предназначена для фиксации балок.

Тренога или юбка обеспечивает устойчивость стойки, удерживает ее в горизонтальном положении. Она же воспринимает часть динамических нагрузок при заливке плиты.

Для поддержания перекрытий толщиной менее 30 см (большая толщина для жилых домов нерациональна) рекомендуется приобретать стандартные стойки с открытой или закрытой резьбой (маркировка СТО, СТЗ). Стойки заводского производства выпускают следующих размеров:

• 170-310 см;
• 200-370 см;
• 240-420 см;
• 300-450 см.

Для строительства индивидуального жилого дома своими руками чаще всего достаточно типоразмера 170-310 см. Шаг установки принимают не более 150 см.

Особенности установки опалубки из пенополистирола

Подобная схема монтажа имеет некоторые нюансы, который важно помнить при установке опалубки. Схема конструкции рассчитана на определенные полости, которые предназначены для формирования несущих балок из железобетона

Это позволит уменьшить объем работ. При этом во всех деталях опалубки имеются специальные ниши, через которые можно проложить разные коммуникации, такие как канализацию, водопровод, электричество.

Приблизительная схема создания опалубки для монолитного перекрытия из пенополистирола не представляет определенных трудностей, так что в процессе работ может участвовать 2 или 3 человека. Технологию монтажа советуется начинать с установки стоек и несущих балок.

Важно знать, что направление балок должно быть перпендикулярным относительно положения щитов и перфорированному металлическому профилю, которое позволит усилить несущую способность. Если через опалубку нужно провести необходимые коммуникации, то можно вырезать проем в стенке, при этом область стыка важно герметизировать

Виды несъемной опалубки

Представляет собой комплект блоков и панелей, собираемых в нужную форму для заливки монолитной конструкции.

После застывания бетонного раствора повышает теплоизоляцию и гидроизоляцию, а также выполняет декоративную функцию.

Для изготовления несъемных форм для перекрытий применяют множество видов современных материалов, выполняющих в одном технологическом процессе несколько функций, что гарантирует быструю готовность объекта и снижение трудовых затрат.

Стекломагнезитовая форма

Представляет собой конструкцию, состоящую из металлического устойчивого к воздействию высоких температур профиля, выполняющего функцию каркаса. В качестве обшивочного материала применяется стекломагниевый лист.

Вспененный полистирол

Используются пластины из пенополистирола, имеющие толщину 5 см, между собой они соединяются специальными перемычками (съемными или несъемными).

По противопожарной безопасности конструкция, выполненная в форме пенополистирол/ бетон/ пенополистирол, требует выполнения отделочных работ с наружной и внутренней стороны.

Железобетонная облицовочная форма

Применяется для монолитных массивных сооружений и имеет шероховатую поверхность для лучшей адгезии с бетонным раствором. Для изготовления применяют цемент той же марки, которая используется для заливки фундаментов и перекрытий.

Технологическая последовательность операций по укладке плит

Работы по монтажу панелей производятся согласно требованиям технологической карты, регламентирующей:

• последовательность операций;
• взаимодействие персонала;
• применяемый инструмент;
• грузоподъемные приспособления.

Основополагающие требования технологии:

• отсчетной точкой при укладке является лестничный пролет;
• контроль расположения выполняется после каждой операции;
• фиксация панелей производится с помощью сварки.

Соблюдение требований техники безопасности является обязательным при выполнении работ.

Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе

Полезные советы

Бетон лучше заказать на заводе: приготовление его собственными силами – занятие довольно трудоемкое, а кроме того, при промышленном производстве производится контроль количества и качества наполнителей. Готовый бетон должен соответствовать классу прочности марок М250… М400 с морозостойкостью не ниже F50.

При покупке необходимо проверить сопроводительные документы, в которых должны быть указаны важнейшие характеристики материала.

Если заливка монолитного перекрытия будет выполняться на втором этаже или выше, лучше воспользоваться бензонасосом: носить бетон ведрами или перегонять по длинным желобам очень трудно и долго. Для заливки перекрытия зимой необходимо использовать специальные добавки, увеличивающие время набора прочности, но лучше подождать теплое время года.

Рекомендации по укладке плит перекрытия

Укладка осуществляется на опорную поверхность стен с соблюдением следующих требований:

• интервал между опорами не должен превышать 9 метров, что соответствует максимальному габариту изделия;
• снятие и транспортировка изделий к месту укладки осуществляется грузоподъемными средствами путем строповки за проушины;
• монтаж производится на спланированную поверхность стен, на которой не допускаются перепады;
• величина опорной поверхности должна составлять 9–15 см, что обеспечивает равномерную передачу усилий;
• запрещается укладывать элементы без бетонирования, технологические зазоры и щели следует заделать раствором;
• при выполнении монтажных работ необходим постоянный контроль горизонтальности поверхности;
• в качестве опорной поверхности могут использоваться только капитальные стены, внутренние перемычки возводятся после монтажа;

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

• при необходимости обустройства проема, он выполняется на стыке соседних панелей, а не на одном элементе;
• установка элементов перекрытия должна осуществляться с гарантированным зазором, составляющим 20–30 мм.

Особенности плитных фундаментов

Основными достоинствами таких оснований считаются:

• простая конструкция;
• продолжительный эксплуатационный период. Монолит из железобетона способен эксплуатироваться не менее ста лет, не подвергаясь воздействиям разрушительного характера;
• способность оперативно смещаться, реагируя на подвижки почвенного состава с одновременным сохранением устойчивости возведенного на основании объекта.

Главный недостаток такого фундамента – большие финансовые затраты. К этом следует прибавить время, необходимое бетону для набора полной прочности (не менее четырех недель). Второй негативный момент заключается в том, что бетонирование придется выполнять при соответствующих погодных условиях.

Но даже с учетом указанных недостатков, фундаментная плита считается наиболее надежным вариантом основания. Необходимо только правильно определить параметр ее высоты.

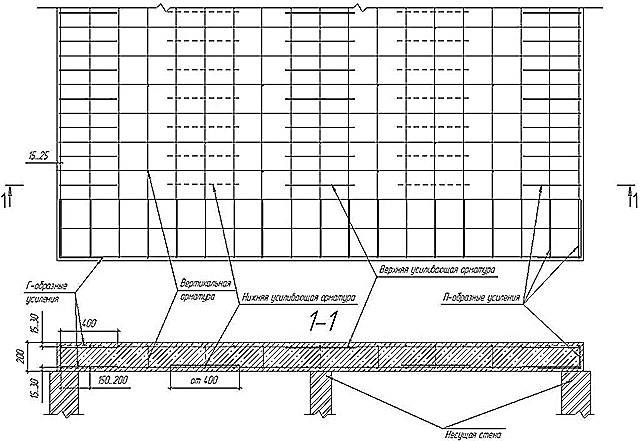

Правила армирования перекрытий и заливка бетоном

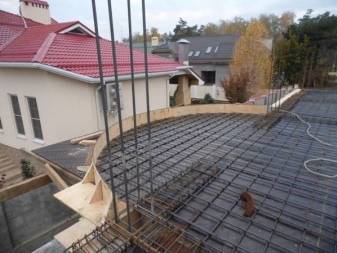

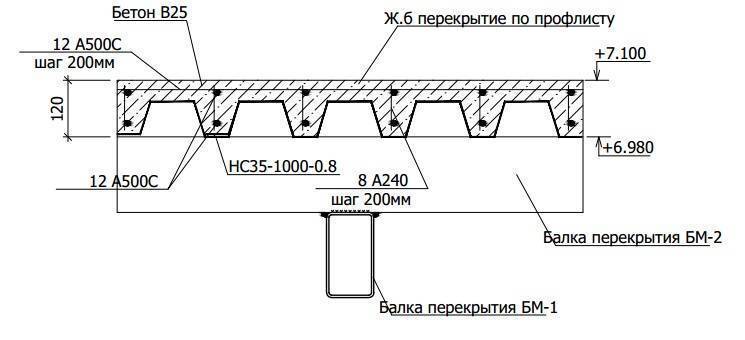

После монтажа опалубки производят армирование. Для армирования одного кубического метра бетона при толщине плиты 15 сантиметров требуется около 20 килограмм арматуры, диаметром 10 миллиметров (для продольного армирующего каркаса) и 7 килограмм арматуры диаметром 8 миллиметров (для поперечного). Арматура укладывается шагом в 20 сантиметров, в два этажа, верхняя решетка держится на П-образных скобах, которые делают из этой же арматуры.

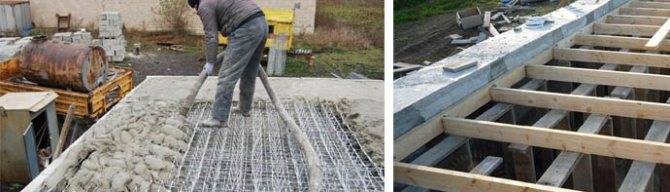

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

• Создается равномерное давление на стены по всему периметру.
• Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
• Не надо привлекать грузоподъемную технику (кран).
• Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Главный недостаток технологии перед использованием готовых ЖБИ – затраты времени. Приступать к тяжелым работам на стройке можно только после того, как конструкция окончательно стабилизируется по внутренней структуре, а это срок не менее месяца. Решать, насколько технология выгодна, предпочтительна – только вам самим.

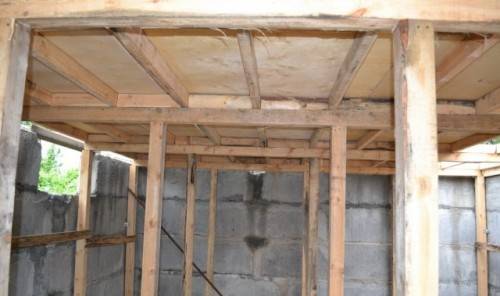

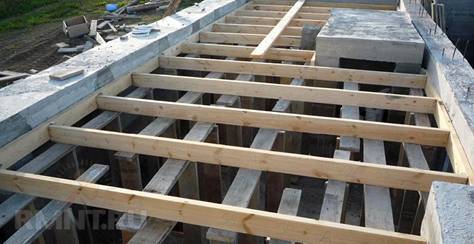

Монтаж и демонтаж опалубки перекрытий

Разберемся, как проводят установку опалубки перекрытия своими руками. Прежде всего, нужно рассчитать нагрузку, которая будет оказываться на оборудование. Размеры плиты зависят от проектных параметров.

Можно определить оптимальную толщину плиты самостоятельно. Для этого нужно знать размер пролета, который равен размеру самой длинной стены. Минимальная толщина равна тридцатой части длины плиты.

Так, для длины пролета в 6 метров минимальная толщина плиты составляет 200 мм. Как правило, к минимальной толщине прибавляют 20-30 мм для надежности. Максимальная толщина в нашем примере составляет 300 мм или 1/20 часть длины.

Чтобы самостоятельно залить перекрытие, нужно предварительно сделать опалубку. И именно эта часть работы является самой сложной. Комплекты опалубки заводского изготовления можно взять в аренду или приобрести, однако это потребует дополнительных затрат.

Поэтому при малоэтажном частном строительстве нередко используются самодельные конструкции. Для монтажа применяют подручные материалы – доски, брус, фанеру, плоский шифер или профлист.

Однако следует помнить, что строительство опалубки перекрытия – это довольно сложная работа, браться за неё не имея достаточного строительного опыта, не рекомендуется. Для изготовления опалубочных щитов, как правило, используют:

• влагостойкую или ламинированную фанеру толщиной 2 см;
• деревянные доски размером 150 х 50 см для сооружения бортиков палуб;
• деревянные бруски с сечением 50 х 50 для сооружения поперечных балок, на которые будет опираться палуба.

Для изготовления вертикальных стоек можно применять деревянный брус, но более удобным вариантом является применение телескопических стоек, которые можно взять в аренду.

Применение этого оборудования намного облегчит монтажные работы и обеспечит высокое качество отливаемой конструкции. Основные правила для сборки опалубки для отливки перекрытий:

• расстояние между телескопическими опорами – 1 метр;
• расстояние между вертикальными опорами, изготовленными из брусьев – 50 см;
• лучший вариант для монтажа палубы – ламинированная фанера, так как к этому материалу практически не пристает бетонный раствор. Если под рукой нет фанеры, можно использовать ДСП или струганные доски, но в этом случае отливаемые поверхности вряд ли получатся с идеально ровной поверхностью;

Изучив все нюансы, можно приступать к монтажу. Порядок работ:

• производится разметка установки стоек;
• сначала устанавливаются треноги, затем монтируются домкраты, в которые устанавливаются стойки;
• на верхние части стоек устанавливают унивилки;

• на унивилках крепятся несущие балки;
• на балки укладывают двутавровые поперечные балки, они располагаются перпендикулярно несущим. Шаг расположения балок – 40-50 см;
• монтируются опорные уголки, а затем настилаются листы палубы;
• последний этап монтажа – проверка прочности соединения и проверка горизонтальности палубы при помощи уровня. Если поверхности неровные, то производится регулировка при помощи домкратов.

Итак, для отливки горизонтальных конструкций зданий применяется специальное оборудование — опалубка для перекрытий, которая представляем собой щит с бортиками, установленный на высокие стойки. Поддерживают щит специальные балки. Использование оборудования позволяет отливать перекрытия различной площади и толщины. Возможно также осуществление нестандартных проектов, например, с многоуровневыми перекрытиями.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

• временных;
• постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Составляющие элементы монолитной конструкции

Чтобы плита получилась максимально надежной, её составляющие должны отвечать необходимым требованиям:

От её технических характеристик зависит надежность и безопасность будущего строения, поэтому к её устройству предъявляются повышенные требования:

• конструкция должна выдерживать высокие динамические нагрузки,
• монтаж опалубки производится строго горизонтально,
• материал не должен поддаваться прогибу.

При установке съемной конструкции необходимо учитывать простоту монтажа и демонтажа всей системы. Для несъемной опалубки важным является срок службы несущего материала.

Монтаж монолитного перекрытия – материалы и технология

В заключительной части расчета приводятся результаты:

• размеры сечения межэтажной плиты;
• рекомендации по сечению арматуры;
• указания по классу бетонного раствора.

Для выполнения работ по сооружению опалубки потребуются:

• влагостойкая фанера с ламинированным покрытием толщиной 2–2,5 см;
• доски из прочной древесины толщиной 5–7 см и шириной 15–20 см;
• деревянные брусья квадратного сечения со стороной 10 см;
• опоры телескопического типа, позволяющие зафиксировать конструкцию;
• опорные вилки для фиксации балок, воспринимающих основную нагрузку;
• промышленные или самодельные треноги, обеспечивающие неподвижность стоек;
• набор инструмента (пилка для древесины, уровень, молоток, топор).

Если приобрести железобетонные плиты необходимого размера не всегда доступно, то сделать монолитную конструкцию можно самостоятельно

Производство мероприятий по армированию осуществляется с использованием:

• стальных прутков диаметром 1,2–1,8 см;
• проволоки диаметром 1–1,5 мм для вязки арматуры;
• подкладных элементов под прутья;
• вязального крючка;
• специального приспособления для гибки;
• болгарки с отрезным кругом.

Для подготовки и заливки раствора необходимы следующие материалы и оборудование:

• портландцемент марки М500;
• щебень крупностью до 2 см;
• песок без инородных включений;
• техническая вода;
• бетоносмеситель.

Стандартная технология предусматривает следующие этапы работ:

1. Выполняются необходимые расчеты, подтверждающие требуемый запас прочности конструкции.
2. Устанавливается опалубка для перекрытия, технология монтажа которой довольно несложная.
3. Производится армирование плиты стальными стержнями, обеспечивающими дополнительный запас прочности.
4. Осуществляется заполнение опалубки бетонным раствором, приготовленным согласно проверенной рецептуре с последующим уплотнением массива.

 Остановимся детально на специфике выполнения каждого этапа.

Перед деревянной конструкцией монолитная также имеет преимущества, так как является более прочной и надежной

Демонтаж конструкции после использования опалубки

Большинство применяемых в настоящее время опалубок – многоразовые конструкции, состоящие из балок, ригелей и листов

Важно ответственно подойти к демонтажу элементов опалубки. Процесс демонтажа заключается в аккуратной разборке элементов конструкции для возможности повторного использования

К работам по демонтажу приступают после окончательного твердения бетона, прочность которого определяют специализированные лаборатории.

Разборку опалубки выполняйте по следующему алгоритму:

Удалите окантовку опалубки, не воспринимающую нагрузку от веса бетона

Обратите внимание на целостность угловых зон.
Равномерно опустите поддерживающие стойки с помощью винтовых домкратов. Выполняйте работу по демонтажу стоек в несколько приемов.
Демонтируйте поперечные ригели и продольные балки

Аккуратно разберите элементы щитового настила.

При выполнении работ соблюдайте требования техники безопасности.

Учитывая сложность и ответственность работ по сборке и демонтажу опалубки, воспользуйтесь услугами квалифицированных рабочих или специализированных организаций. Они надежно соберут опалубку и после твердения бетона демонтируют ее, обеспечив целостность бетонного массива.

Особенности проведения работ по демонтажу

Параметры выполнения демонтажа опалубки могут зависеть от разных факторов, которые определяются некоторыми нормативными и проектными документами. В данном случае выполнение сроков, зависят от некоторых факторов:

• марки используемого бетона;
• времени года, когда осуществляются установочные работы;
• толщины и параметров перекрытия.

Как правило, в летнее время снимать опалубку можно будет уже через 3 или 4 дня, но продолжать строительные работы рекомендуется только после 3 недели. Зимой сроки высыхания бетона продлеваются, что зависит от сырой и холодной погоды. Сущность демонтажа опалубки заключается в наиболее простой разборке деталей. Если в конструкции  есть специальные падающие головки, то процесс демонтажа значительно упрощается.

Также, применение таких деталей позволит частично провести работы, но, возможно одновременное снятие опалубки перекрытий, фото которых можно увидеть на данном сайте. Определить время снятие конструкции можно, если просчитать уровень прочности бетона, показатель какого должен составлять от 70 процентов.

Технология устройства «палубы» для монолитных плит перекрытия из досок

Обычно при устройстве монолитной плиты, бетонная смесь заливается в горизонтальную опалубку, которую в строительном мире принято называть «палубой». В этой статье подробно рассмотрим технологию устройства «палубы» из деревянных досок (влагостойкого листа ОСБ).

Требования к материалам

Для надежной конструкции необходимо заготовить ровные обрезные доски из древесины хвойных пород толщиной от 25 до 35 мм, не допускается использовать доски неправильной геометрической формы, с обзолом, гнилью и грибковыми поражениями. Деревянные щиты из досок необходимо изготовить без зазоров и щелей, тщательно подбирая соседние планки.

Посмотрите видео, как производится сборка каркаса для дальнейшей заливки палубы.

Если доски плотно не прилегают друг к другу, внутреннюю поверхность выстилают влагостойкими материалами, надежно изолируя самые микроскопические щели.

Технология укладки деревянных щитов

По установленным стойкам укладывают ригели из металлического проката, роль ригелей – поддержание щитов опалубки. Непосредственно на ригели укладывают горизонтальную «палубу» из деревянных щитов или фанеры.

Очень важно расположить щиты таким образом, чтобы между поверхностью стены и краем опалубочного щита не возникали щели и зазоры. Верхний край горизонтальной опалубки обязательно требуется совместить с верхним краем кладки стен, вертикальное ограждение устанавливают на расстоянии 15 см от внутренних стен. Рекомендуем посмотреть, как производится заливка плиты перекрытия своими руками

Рекомендуем посмотреть, как производится заливка плиты перекрытия своими руками.

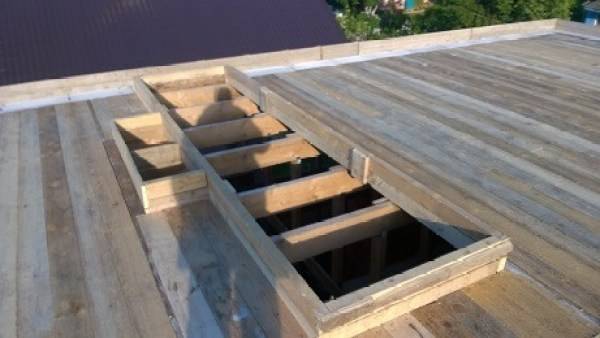

Правильное расположение опалубочных щитов, определение ровности поверхности проверяют с помощью строительного нивелира. После окончания укладки «палубы», приступают к изготовлению арматурного каркаса и армированию конструкции.

Выполнение расчетов нагрузочной способности

Все нагрузки, которые действуют на монолитный железобетон во время эксплуатации, делятся на следующие разновидности:

• постоянно действующие усилия. К ним относятся нагрузки, которые создаются весом коробки строения, массой находящихся внутри здания перегородок, а также конструкцией кровли;
• нагрузки переменного характера. Их величина определяется весом инженерных сетей, массой отделочных элементов, мебели. От количества людей внутри строения также зависит величина временных нагрузок.

Нагрузочная способность монолитных плит зависит от толщины железобетонного массива. Для обеспечения требуемого запаса прочности плиты при нагрузке 500 кг на 1 кв. м необходимо выдержать толщину железобетонного массива, равную 0,2 м. Величина нагрузки плиты перекрытия, определяется на основании специальных расчетов

Важно учитывать условия эксплуатации плит, чтобы не допустить их растрескивания

Как и все, что касается строительства, монолитное перекрытие начинается с проекта

На точность прочностных расчетов влияют следующие факторы:

• размер расчетных усилий, действующих на единицу площади перекрытия;
• маркировка используемого бетонного раствора;
• толщина формируемой плиты из армированного бетона;
• длина и ширина конструкции, перекрывающей пространство между этажами.

На основании расчетов определяется размер сечения арматуры, которая демпфирует изгибающие моменты и усилия растяжения. Без специальной инженерной подготовки самостоятельное выполнение расчетов проблематично. Поручите расчетные операции профессиональным строителям или выполните вычисления в онлайн-режиме с помощью специального калькулятора, размещенного на профессиональных сайтах.
