Какой фундамент выбрать для каркасного дома: типы почвы и виды фундаментов для каркасников

Этап 3: крыша

Хорошим вариантом устройства крыши для каркасного дома является её скатный вариант. Крыша может быть односкатной, двухскатной, вальмовой и т.д. В качестве кровельного слоя можно применить любой материал – шифер, профнастил, металлочерепицу, битумную черепицу и т.д.

Узел устройства кровельного слоя с покрытием из битумной черепицы.

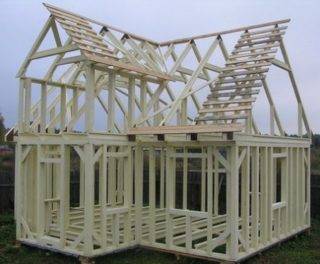

Скаты крыши формируют стропильной системой. Стропила чаще всего выполняют из доски сечением 50х150 или 50х200. Шаг стропил зависит от снеговых нагрузок в регионе строительства, пролета, сечения. Обычно шаг оставляет 80-120см.

Стропильная нога опирается на мауэрлат. В каркасном деревянном доме его функцию выполняет верхняя обвязка последнего этажа.

Пример устройства опорного узла стропильной ноги на мауэрлат.

Внешний вид мансардного этажа, формируемого крышей, на этапе защиты утеплителя пароизоляцией.

Какой фундамент лучше для каркасного дома

Для тяжёлых каменно-кирпичных, монолитных строений стоимость фундамента может составлять от одной пятой до трети всей сметы строительства. Для каркасников эта цифра будет значительно меньше, но в любом случае нельзя делать выбор по принципу какой самый дешевый фундамент для каркасного дома – экономия должна быть осознанной, предусмотрительной и не за счет нарушения технологии. В противном случае уже через несколько лет неправильная экономия может вылиться в значительные непредвиденные расходы.

Хотя каркасный дом, в отличие от кирпичного или каменного, не оказывает больших нагрузок на фундамент, при выборе основания все равно надо руководствоваться определенными правилами:

если необходим цокольный этаж или подземный гараж, то придётся использовать заглубленную ленту или заглубленную плиту; так как каркасные дома сами по себе относятся к недорогим, то обустройство подвального помещения может увеличить смету вдвое;


Каркасный дом с цокольным этажомИсточник yandex.ru

  • при высоком уровне грунтовых вод качественная гидроизоляция ж/б конструкций и обустройство дренажа могут обойтись достаточно дорого, в сравнении с общей стоимостью самого дома, поэтому в таких случаях проще и дешевле рассмотреть вариант использования винтовых свай;
  • на торфяных и пылевато-песчаных почвах возможно просаживание любого фундамента, за исключением винтовых свай;
  • при большом перепаде высот в некоторых типах грунтов могут возникать ощутимые сдвигающе-опрокидывающие нагрузки – в таком случае выбор обычно ограничивается буронабивными или винтовыми сваями.
  • В ряде случаев заливка монолитной шведской утеплённой плиты, может уменьшить дальнейшие расходы при строительных работах. Обустройство такого основания дает тёплый пол по грунту с минимальными теплопотерями.

Мелкозаглубленный ленточный фундамент дает строению высокую пространственную жёсткость, но у него низкая сопротивляемость вспучиванию грунта или его боковым подвижкам. Поэтому на излишне пучинистых почвах предпочтительнее будут винтовые или буронабивные сваи с трубчатой несъемной опалубкой.


Буронабивные сваи с несъемной опалубкойИсточник n-dacha.com

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

  • доска 25х100
  • брус 200х200
  • брус 70х195
  • доска 50х150
  • ветрозащита
  • утеплитель
  • осб
  • подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Столбчатый фундамент

Такая конструкция фундамента состоит из системы столбов, расположенных в среднем на расстоянии нескольких метров друг от друга по углам постройки, на пересечении стен, в местах особо большой нагрузки. Для того чтобы эти отдельные столбы работали как единое целое, равномерно принимая на себя нагрузку, обязательно устройство ростверка.

Чтобы не допускать неравномерной усадки, под небольшие пристройки к дому, имеющие существенно меньший в сравнении с ним вес, необходимо устраивать свой собственный фундамент, отделяя его от основного деформационным швом.
Естественно, несущая способность столбчатого фундамента существенно меньше, чем у всех остальных типов, поэтому он применим для легких построек.

Если сравнивать ленточный и столбчатый фундамент, то для последнего характерна значительно меньшая усадка и морозное пучение. Также такой фундамент выгодней, чем ленточный за счет меньшего расхода материала при достаточно глубоком промерзании грунта, когда необходима большая глубина заложения.

Устроить столбчатый фундамент своими руками можно из самых разных материалов:

  • самый очевидный вариант – бетон, как в виде блоков, так и монолитный;
  • дерево;
  • кирпич;
  • бутовый камень.

Иногда в качестве несъемной опалубки для бетона применяют трубы из металла или асбестоцемента.

Каркасный дом фундамент и грунт – это система

Каркасный дом, фундамент и грунт. По большому счёту, фундамент – это прокладка, промежуточная конструкция между каркасным домом и грунтом (землёй). Но, функционал у этой “прокладки” многочисленен и крайне важен.

Фундамент каркасного дома:

  • передаёт нагрузки от каркасного дома на грунт и от грунта каркасному дому,
  • перераспределяет нагрузки от каркасного дома на всю площадь фундамента,
  • нивелирует неровности грунта на вашем земельном участке,
  • изолирует деревянные конструкции каркасного дома от влаги,
  • и так далее.

В рамках данной статьи мы не будем говорить о расчёте нагрузок, формах и толщинах фундаментов – пускай этим занимается проектировщик. Для нас сейчас важны основные характеристики триады каркасный дом, фундамент, грунт и принципы их взаимодействия друг с другом. Именно этот небольшой срез знаний позволит вам понять какой фундамент нужен для каркасного дома.

Влияние каркасного дома на фундамент

Каркасный дом считается облегченной конструкцией, поэтому сверхпрочный фундамент необязателен

Тяжелые кирпичные постройки с железобетонными перекрытиями создают высокую нагрузку на основание. Бюджет на закладку их фундамента составляет 20-30% общей сметы строительства. С облегченными каркасными зданиями ситуация иная. Их вес намного меньше, поэтому и фундамент может иметь облегченную конструкцию.

Зная технологию возведения коттеджа, специалисты делают расчет предполагаемой нагрузки. Для этого потребуется информация о типе каркаса (брус, бревна или металлические направляющие), утеплителя, наружных и внутренних отделочных материалов. Фундамент для каркасного и щитового дома может иметь ограниченную площадь опоры на грунт. К таким типам относятся свайные и столбчатые конструкции.

Какой утеплитель выбрать

Вопрос утепления при каркасном строительстве — один из самых важных, особенно в регионах с суровым климатом. Утеплитель не нужен, только если для строительства выбран проект с использованием СИП-панелей. В остальных случаях можно смело выбирать любой минераловатный материал.

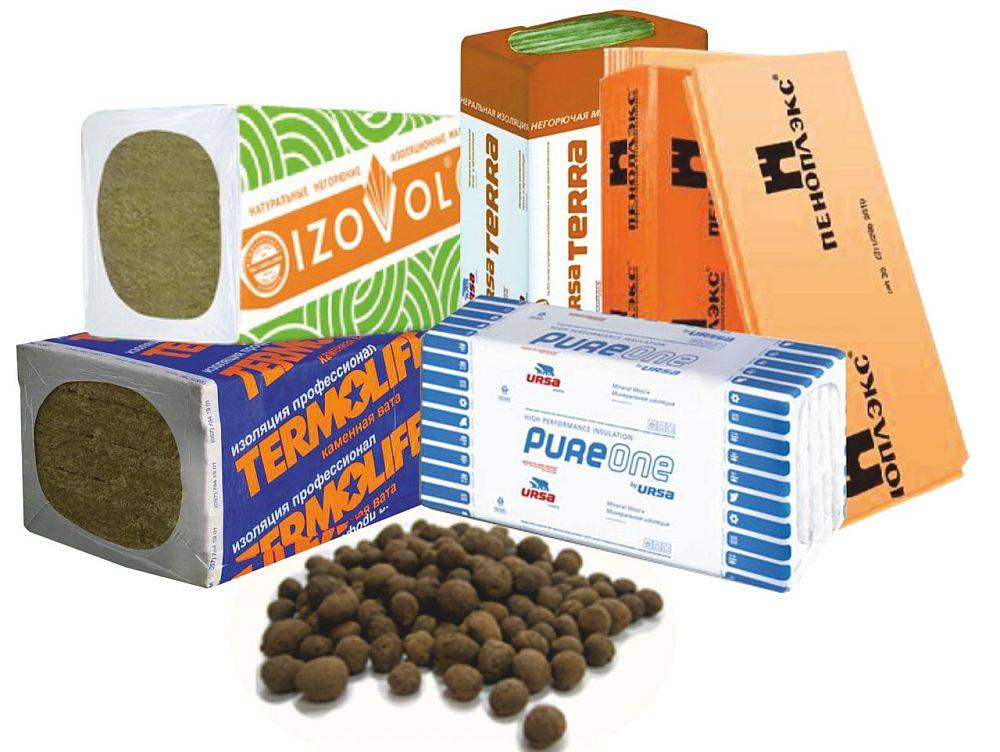

Для теплоизоляции крыши и стен подойдут:

  • рулонный мягкий материал (например, «Изовер»);
  • целлюлоза гранулированная;
  • жесткие плиты (например, «Роквул»).

Выбирая подходящую теплоизоляцию, стоит подумать и о надежной паро- и гидроизоляции. Она должна сочетаться с утеплителем и дополнять его. Обзор доступных утеплителей представлен в видео.

Определяемся с конструкцией

На основании проделанной работы по определению типа грунта и глубины его промерзания можно решить, какая конструкция фундамента каркасного дома оптимальна в данном месте.

  1. На глинистых грунтах и мелкопесчаных устанавливают свайный фундамент. Он фиксирует конструкцию в прочных слоях ниже уровня подземных вод.
  2. На сильнопучинистых суглинках и пылеватых породах хорошо работают плитные основания с мелким залеганием. Они играют роль «лодочки», способной держаться на плаву и удерживать дом в одной плоскости по всей площади конструкции.
  3. Скальные, крупнопесчаные, хрящеватые грунты сами по себе служат прочным основанием, поэтому не требуют основательного фундамента – ленточного, мелкозаглубленного и столбчатого будет достаточно.

При наличии грунтовых вод выбирают особые виды водостойких бетонов и используют дополнительную гидроизоляцию стен фундамента. Если УГВ высокий, следует отказаться от подвала. Кроме этого, целесообразно устроить систему дренажа по всему участку или непосредственно у дома: по периметру выкапывают траншею, по ней лишняя жидкость уходит в заданном направлении.

В основных этапах разобрались. Далее, подробно рассмотрим принципы устройства разных конструкций фундаментов и способы их установки.

Строительство своими руками

При строительстве эко дом важным критерием является его расположение, так как необходимо по максимуму использовать энергию солнца, как для отопления всех помещений, так и для нагрева горячей воды и это необходимо учитывать при самостоятельном проектировании дома. Правильно расположенный относительно юга дом, позволит использовать максимальное количество солнечной энергии, тем самым, уменьшая нагрузку на имеющиеся инженерные системы.

Выбор места

При выборе места расположения эко дома и его правильного размещения на земельном участке, очень важно знать, что эко дом не должен быть затенён с восточной стороны, а в особенности с южной и западной, так как от этого полностью зависит эффективность эко дома. После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками. Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность

По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж

Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж

После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками. Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж.

Теплоизоляция эко дома

При строительстве эко дома своими руками, повышенное внимание уделяется так называемым «мостикам холода», где возможно проникновение в дом холода с улицы. В северный регионах, следует предусмотреть при строительстве эко дома, создание дополнительной термической маски, по всему периметру дома. Термическая маска сооружается из более тяжёлых строительных материалов

Днём такая маска способна эффективно накапливать солнечное тепло, а ночью эффективно сохранять его

Термическая маска сооружается из более тяжёлых строительных материалов. Днём такая маска способна эффективно накапливать солнечное тепло, а ночью эффективно сохранять его.

Если эко дом возводиться по каркасной технологии, то его внешний периметр, как правило, делают из лёгких естественных материалов, таких например как солома. В данном случае в доме устанавливают систему, которая является активным аккумулятором тепла. В качестве такой системы, может выступать как обычный обогреватель, так и дымоход открытого типа.

Фундамент

Как и все строения, эко дом также имеет фундаментальное основание. В зависимости от типа грунта, на котором возводиться строение, а также глубины подземных вод и режимов паводка, при возведении эко дома может быть использованы следующие типы фундаментов: ленточный, столбчатый, либо же различные мелкоблочные типы фундаментов. По периметру всего фундамента в обязательном порядке следует устроить надёжную дренажную систему.

Стены и облицовка

Стены эко дома являются многослойными и имеют до четырёх слоёв. Первый слой состоит, как правило, из побелки, обоев либо же краски. Второй слой, состоит из штукатурки, а также пароизоляции и несущей стены. Третий слой содержит утеплитель, в качестве которого часто применяется солома. Четвёртым слоем выступает вентилируемый зазор и облицовочный материал фасада. Для того чтобы в дальнейшем предусмотреть расслоение стен эко дома, необходимо использовать специальные стяжки в процессе возведения его стен.

Облицовка стен эко дома, чаще всего выполнена из дерева, декоративного кирпича либо же штукатурки и может быть сделана своими руками. Главным критерием при выборе облицовочного материала для эко дома, является его повышенная стойкость к различным атмосферным осадкам.

Этапы строительства ленточного фундамента

Всего технология строительства ленточного фундамента включает в себя 4 основных этапа:

Делается разметка для будущих траншей. Он заключает в себе определение границ будущей постройки

Важно так же определить ширину и глубину будущих траншей;
Земельные работы. Перед их началом нужно снять верхний слой земли. Глубина вырываемых траншей зависит от типа грунта

При глинистой местности их глубина может составлять 1,2 метра. Во всех других типах нужно предусматривать откосы или укрепление при помощи досок. До начала работ траншеи должны оставаться закрытым, чтобы в них не накапливались осадки, и земля не высыхала;
Определение глубины грунтовых вод. Если их глубина превышает 2 м от расчетной глубины промерзания земли, то фундамент можно укладывать на глубину от 0.6 до 0.7 метров. Ели грунтовые воды находятся слишком близко к поверхности земли, то фундамент нужно укладывать на 20 см. ниже глубины промерзания. Материалы для постройки фундамента используют в зависимости от климатических условий. В сухой и маловлажной местности здания можно выполнять при помощи кирпичей или бытовых камней. В сильно увлажненных грунтах нужно применять только высокопрочный бетон, который обеспечит гидроизоляцию, и не будет подвергаться воздействию резких перепадов температур;
Выбор материала для заливки. До сих пор самым распространённым материалом для этого является бетон. Для качественного ленточного фундамента нужно использовать бетон марки не ниже 200М. Самым надежным и оптимальным вариантом на сегодняшний день является марка бетона 400М. Изготовление монолитных ленточных фундаментов может длиться до 30 дней. Это обуславливается тем, что бетону необходимо застынь и набрать большую прочность.

Глубина вырываемых траншей зависит от типа грунта. При глинистой местности их глубина может составлять 1,2 метра. Во всех других типах нужно предусматривать откосы или укрепление при помощи досок. До начала работ траншеи должны оставаться закрытым, чтобы в них не накапливались осадки, и земля не высыхала;
Определение глубины грунтовых вод. Если их глубина превышает 2 м от расчетной глубины промерзания земли, то фундамент можно укладывать на глубину от 0.6 до 0.7 метров. Ели грунтовые воды находятся слишком близко к поверхности земли, то фундамент нужно укладывать на 20 см. ниже глубины промерзания. Материалы для постройки фундамента используют в зависимости от климатических условий. В сухой и маловлажной местности здания можно выполнять при помощи кирпичей или бытовых камней. В сильно увлажненных грунтах нужно применять только высокопрочный бетон, который обеспечит гидроизоляцию, и не будет подвергаться воздействию резких перепадов температур;
Выбор материала для заливки. До сих пор самым распространённым материалом для этого является бетон. Для качественного ленточного фундамента нужно использовать бетон марки не ниже 200М. Самым надежным и оптимальным вариантом на сегодняшний день является марка бетона 400М. Изготовление монолитных ленточных фундаментов может длиться до 30 дней. Это обуславливается тем, что бетону необходимо застынь и набрать большую прочность.

Несущие стойки и столбчатый фундамент

Очень часто под стойки (колонны) выполняют отдельно стоящие, так называемые столбчатые фундаменты. Стойка опирается на его центр, передавая нагрузку на грунт. При достаточно большом шаге стоек (несколько метров и более) такое решение оптимально – незачем лить сплошную ленту (тем более плиту), если шаг опорных конструкций, скажем 6м. Но в этом варианте появляется проблема устройства стен по стойкам с таким шагом. Появляются прогоны с большими пролетами, которые должны надежно опираться на колонну. Длинный прогон обладаем большим весом. Относительно небольшое количество колонн (из-за большого шага) испытывает существенные нагрузки, вследствие чего стойки тоже получаются массивными. Для частного строительства это чревато появлением необходимости в подъемном кране, что резко увеличит стоимость строительства.

Опыт возведения частных домов с деревянным каркасом с течением времени сформировал оптимальный шаг стоек для таких домов – он равен всего 600мм. Делать отдельно стоящий столбчатый фундамент под каждую такую стойку бессмысленно – они просто сольются один с другим. Поэтому для деревянных каркасных домов, как правило, столбчатые фундаменты не применяют.

Столбчатый фундамент.

Какие фундаменты по дом из бруса можно принимать

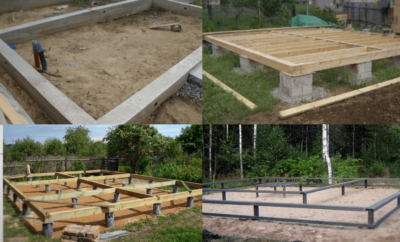

Существует 4 основных вида фундаментов:

  • Ленточный;
  • Столбчатый;
  • Свайный;
  • Плитный.

Они служат основанием для разных зданий, в частности – для деревянных коттеджей. Какой фундамент выбрать для дома из бруса в каждом конкретном случае – определим, проанализировав каждую конструкцию.

Ленточный фундамент

Это самый понятный и распространённый вид фундамента. Стоит отметить, что он же и самый дорогой. Его конструкция представляет собой сплошную стену, заглубленную до уровня промерзания грунта или немного выше.

Плюсы ленточного сборного и монолитного основания:

  • Надежность. Это самая прочная и долговечная конструкция.
  • Возможность обустройства подвала есть только в ленточных фундаментах.
  • Опора под всеми стенами – несущими и самонесущими.
  • Возможность обустройства при грунтовых водах и пучинистых грунтах.

Недостатки:

  • Высокая стоимость – основной недостаток фундамента. Требуются значительные затраты на монтажное оборудование, материалы и трудовые ресурсы.
  • При неправильном расчете фундамент не оправдает своей функциональности: при сильном пучении грунта и слабой нагрузке от конструкций стенки основания просто деформируются, а это прямая опасность для всего дома.
  • Трудоемкое обустройство стен, гидроизоляции.

Ленточный фундамент под дом из бруса точно следует выбрать, если есть потребность в подвале. Заглубленную ленту ниже уровня промерзания грунта принимают в случаях:

  • Строительства тяжелого дома из бруса – 2-3 этажа, массивной конструкции;
  • При облицовке фасада кирпичом.

Нагрузка на стенки ленты должна быть достаточной, чтобы они сохранили способность сопротивляться пучению грунта. В остальных случаях не следует сильно тратиться и достаточно принять небольшое заглубление до 80 см.

Минимальная ширина фундамента для дома из бруса 150×150 мм сплошной ленты или любой другой конструкции – 200 мм и более.

Столбчатый фундамент

Столбчатое основание представляет собой систему столбиков монолитных или сборных. Их устанавливают на пересечениях стен, в углах периметра и под несущими и самонесущими стенами с шагом 1,0-1,5 метра.

Установка столбчатого фундамента возможна на грунтах с подземными водами, на пучинистых и твердых основаниях. Правда, специалисты не рекомендуют выбирать столбчатые фундаменты под большие дома – строение из бруса не должно превышать 1 этажа с мансардой.

Плюсы:

  • Легкий монтаж;
  • Невысокая цена;
  • Достаточный уровень жесткости при правильных расчетах.

Минусы:

  • Ненадежное основание;
  • Ограничение этажности;
  • Отсутствие подвала.

Сваи

Сваи используют для установки на мягких и подвижных грунтах, при необходимости в строительстве большого дома из любого материала, в т.ч. бруса.

Сваи бывают забивными и буронабивными. Их выбирают, исходя из массы дома и глубины расположения твердых несущих слоев грунта, на которых и происходит опирание.

Плюсы:

  • Высокая несущая способность опор;
  • Минимальное количество дорогостоящих земляных работ, строительство можно производить даже на холмистой местности;
  • Долговечная и надежная конструкция.

Минусы:

Высокая стоимость работ при монтаже забивных свай. Нужно отметить, что для строительства дома из бруса их применяют крайне редко, поэтому данным недостатком можно пренебречь.

Пожалуй, минусов у свайных оснований нет. Под дом из бруса обычно монтируют:

  • Буронабивной фундамент – в грунте бурят отверстие, закладывают в него арматуру, производят заливку бетона.
  • Винтовой – в грунт ввинчивают металлические сваи. Их наполняют бетоном или оставляют как есть в зависимости от размера поступающей нагрузки.

Плитный фундамент

Для участков, где преобладают пучинистые и очень подвижные грунты (торфяники, болота), плита является самым простым и надежным видом основания для дома из бруса и любого другого материала.

Железобетонную плиту делают монолитной под всю площадь дома. Заглубление составляет около 40-50 см включая гравийную и песчаную подушки (около 20-30 см).

Главные недостатки плиты:

  • Большая трудоемкость работ;
  • Высокая стоимость (материалы + работа).

Эти недостатки перекрывает единственная возможность обустройства фундамента, когда другие виды конструкции будут еще более проблематичными для установки.

Что необходимо знать перед установкой?

Столбчатый фундамент требует соблюдения строительных технологий, как и любой другой этап каркасного домостроения. Перед тем, как начать работу, необходимо провести исследование почв, на которых будет стоять будущее здание. Делается это для того, чтобы определить вероятность движения почв после установки постройки. Чем тяжелее дом, тем больше вероятность постепенной утрамбовки земли и некоторой деформации каркаса и самих стен.

Виды фундамента под каркасный дом

Каркасные постройки относятся к легким, 1 м² дома будет весить не более 15 кг. А вот бетонная стена такой же площади имеет вес около 1 тонны. Как видите – разница огромная, однако если почвы глинистые, мелко-песчаные или рядом проходит подземная река, фундамент следует дополнительно укрепить.

Перед устройством основы, у вас на руках должен быть план. Вы должны четко понимать, где будут несущие стены, как внутренние, так и внешние. Именно под этими стенами необходимо будет ставить столбы, которые примут на себя наибольшие нагрузки. Также столбы ставятся на углах, в местах соединения стен, и под пролетами, если расстояние между ними больше 2,5 метров.

Места для столбов помечены на плане

Обратите внимание, что столбы могут быть как квадратной формы, что считается более традиционным, так и круглой формы. При этом размер сечения будет отличаться

Для столбов прямоугольной формы подойдет размер сечения 250-400х250-400 мм, а для круглой формы его можно сделать меньше, тогда диаметр составит 200-250 мм. Кроме того, перед установкой необходимо определиться с исходным материалом для столбов.
