Монолитный столбчатый фундамент: все тонкости возведения

Преимущества и недостатки НСФ

Как и, любые строительные конструкции, незаглублённые точечные опоры обладают своими достоинствами и недостатками.

Причины, по которым застройщики выбирают незаглублённый столбчатый фундамент, объясняются следующими преимуществами перед другими видами оснований зданий и сооружений:

  • простота конструкции позволяет собственникам земельных участков возводить опоры своими руками, не привлекая профессиональных строителей и специальную технику;
  • столбчатые опоры могут быть установлены практически на любых грунтах, кроме почв с активными процессами пучения и на местах с высоким уровнем грунтовых вод (болотистые основания);
  • незаглублённые столбы возводят на участках с перепадами высот, например на склонах холмов;
  • не нужно устраивать сложную и дорогостоящую гидроизоляцию фундаментных конструкций;
  • максимальный срок возведения опор не превышает 2-х недель;
  • не требуется производить земляные работы по выравниванию ландшафта;
  • выполненные с соблюдением правил и норм строительства основание постройки может прослужить 50 и более лет;
  • главным аргументом в пользу незаглублённых столбчатых фундаментов является низкая себестоимость материалов и работ.

По сравнению с внушительным списком достоинств, можно отметить всего 2 недостатка – это:

  • невозможность устройства подвальных и цокольных помещений;
  • предназначение только для лёгких зданий и сооружений.

Буронабивной фундамент

    Столбы создаются путём заливки бетона в предварительно пробуренные скважины. Работы по устройству буронабивного фундамента производятся в следующей последовательности:

    1) На основании расчёта производится разметка фундамента на участке.

    2) С помощью ручного (механизированного) бура или специальной буровой машины делаются скважины на 20-30 см ниже глубины промерзания.

    3)   Из обычного рубероида сворачиваются цилиндры (по диаметру скважин) и обматываются скотчем. Они выполняют две роли: во-первых, это несъёмная опалубка для столбов, а во-вторых — их гидроизоляция.

    Если у Вас рубероид с посыпкой, сворачивайте гладкой стороной наружу. Чем хуже грунт при замерзании будет прилипать к поверхности столбов, тем меньшие касательные силы, стремящиеся вытащить столбы зимой из грунта, будут на них действовать.

    4) Цилиндры из рубероида вставляются в скважины. На рисунке выше видно, что до самого основания рубероид не доходит, остаётся около 20 см. Делается это не просто так. Через незакрытую часть сваи при заливке бетона цементное молоко просачивается в грунт и дополнительно связывает его. При этом в зависимости от типа грунта несущая способность столба может увеличиться до 2-х раз. Это увеличение при расчёте не учитывается. Оно дополнительно повышает запас надёжности фундамента. Кроме того столбы лучше заякорятся в земле.

    5) В скважину заливается немного бетона (20-30 см), после небольшой паузы вставляется арматурный каркас, чтобы он под своим весом не опустился до соприкосновения с грунтом. Затем заливается весь столб до верха. Касание арматуры с грунтом не желательно, т.к. это приводит к её более быстрой коррозии.

    Обычно каркас делается из трёх-четырёх прутков рабочей арматуры А-III ∅10-12 мм, обвязанных между собой вспомогательной арматурой Вр-I ∅4-5 мм. Желательно, чтобы арматура находилась от наружной поверхности столба не ближе чем на 5 см.

    Если после заливки столбов на них будет сооружаться монолитный ростверк, рабочую арматуру выпускают из столбов на высоту этого ростверка. Если же на столбах будет делаться обвязка из деревянных балок, то для её крепления при заливке бетона в верхнюю часть вкладывается резьбовая шпилька (напр., М16).

    При температуре воздуха 15-20ºС нагружать столбчатый фундамент можно начинать уже через 4-5 дней. Связано это с тем, что по прошествии данного периода несущая способность фундамента определяется уже не прочностью столбов, а прочностью грунта под ними. К тому же дать полную расчётную нагрузку на фундамент (стены, перекрытия, крыша, эксплуатационные нагрузки) быстро Вы не сможете. Пока идёт строительство, бетон «дозреет».

   ВАЖНО: Нельзя оставлять столбчатый фундамент не нагруженным на зиму. Касательные силы морозного пучения могут поднять и перекосить столбы, причём все по разному

Виды

Варианты строительства фундамента

Фундаменты могут отличаться материалами, которые используются для их возведения, глубиной, а также способом исполнения. Именно по способу исполнения разделяют их виды:

  • Столбчатый тип практически универсальный, хорошо оправдывает себя, как основа для любых щитовых домов или таунхаусов. Установка столбов происходит в специальные заранее пробурённые лунки, которые делаются по всему периметру здания. Расстояние между опорами рассчитывается индивидуально. Для опор используются натуральные материалы брёвна, природный камень и искусственные составляющие (трубы или железобетонные пасынки).

  • Свайный фундамент отличается от столбчатого длиной элементов и принципом работы. У столбчатого масса дома приходится на подошву, а у свайного на боковую поверхность. Свайный хорош тем, что позволяет исключить деформацию различных частей постройки за счёт равномерного распределения нагрузки всего строения, а это предотвращает его деформацию. Такой фундамент может быть двух типов: висячим или подпорным.

    При первом типе сваи вбиваются непосредственно в грунт, где сосредотачивается нагрузка: углы, пересечения стен. Длина таких свай может быть несколько метров. Это обуславливается тем, что основная нагрузка передаётся боковой частью опоры.
    2. Подпорный тип фундамента устанавливаться на малую глубину, но с меньшими интервалами, чем висячий.
    Стоит ли делать свайный фундамент под двухэтажный дом определяется несколькими параметрами. Основной параметр, это тип грунта, второй – материал дома.

  • Ленточный фундамент – самый удобный тип для постройки малогабаритных домов. Для его монтажа используется блочный тип закладки или цельная бетонная лента. Такая конструкция проста и не подвержена разрушению. Базовые блоки могут быть заполненные или облегчённые (пустотелые), в зависимости от требований всей конструкции. Преимущество его в том, что дома из газобетона построенные на таком основании отличаются долговечностью и устойчивостью к движению почвы. Кроме этого, ленточный фундамент можно устанавливать на минимальной глубине, что делает строительство независимым от геодезических показателей.

  • Монолитная плита характеризуется сейсмостойкостью. Это цельная платформа с большой площадью, высота которой рассчитывается относительно условий местности будущей постройки. Этот тип основания самый устойчивый к смещениям грунта и самый затратный по расходу бетона.

Выбор конкретного типа фундамента для двухэтажного дома зависит от пожеланий клиента, особенностей местности и архитектурного плана. Но при этом есть рекомендации относительно выбора наилучшего варианта, с точки зрения долговечности, лёгкости монтажа и сохранения бюджета.

Преимущества и недостатки

Возведение такого основания считается менее трудоемким, чем строительство монолитных конструкций. Кроме того, для обустройства требуется меньшее количество строительных материалов.


К другим преимуществам относятся:

  • устойчивость к вибрации и движению грунта;
  • прочная конструкция опорных элементов, выдерживающих нагрузку одно-, двухэтажного дома;
  • возможность использования нескольких типов материалов при формировании ростверка;
  • хорошие теплосберегающие свойства (перекрытие пола не контактирует с грунтом);
  • возможность строительства на местностях с комбинированным рельефом без предварительного выравнивания площадки;
  • меньший объем земляных работ;
  • возможность возведения конструкции своими руками.

Кроме положительных качеств, ленточно-столбчатые фундаменты имеют и недостатки. К отрицательным моментам можно отнести:

  • необходимость выполнения сложных расчетов, учета характеристик почвы и нагрузки здания;
  • различие сечений опор по высоте и периметру дома;
  • невозможность определения выраженности изменений, которые возникнут из-за пучинистости грунта (рассчитать требуемый запас прочности не получится);
  • невозможность создания подвальных помещений.

Декорирование подпольного пространства

При возведении постройки на столбчатом фундаменте, между уровнем земли и ростверком (черновым полом) получается проветриваемое пространство. Это позитивно влияет на поддержание постоянного уровня влажности материалов, но негативно сказывается на теплоизоляции помещения. Кроме этого, в пустующем пространстве могут поселиться животные. Поэтому, в большинстве случаев, пустующее пространство стараются зашить. Для этого применяется один из вариантов:

  1. Обивка по периметру листовым или отделочным материалом. На столбы фундамента крепят несущие рейки. К ним, при помощи саморезов или оцинкованных гвоздей, прикрепляется отделочный материал.
  2. Изготовление забирки. Между столбами из кирпича или камня выполняется кладка в один ряд. При этом, можно монтировать декоративные элементы для цилиндрических столбов фундамента.

Оба варианта могут иметь свою дизайнерскую красоту, но вариант забирки будет стоить несколько дороже.


Еще можно установить панели с имитацией каменной кладкиИсточник bouw.ru

Этапы строительства

Подготовка основания под здание выполняется в несколько этапов.

Разметка территории под фундамент

В соответствии с планом дома, размечается территория. Предварительно убирается весь мусор, растения, выкорчевываются кусты, деревья. Желательно снять примерно 10 см верхнего почвенного слоя.

При помощи колышков и натянутой веревки отмечаются границы дома и все внутренние несущие стены. Следует проверять, чтобы угол между стенами был строго 90º, за исключением случаев, когда проект предусматривает сложную конфигурацию стен.

Траншея

В данном случае траншея служит для удобного формирования свай. Она выкапывается на глубину не более 40 см и той ширины, которая без проблем позволит установить деревянную опалубку и заняться выкапыванием отверстий под сваи.

После того, как они будут сформированы, траншею можно закопать, т.к. выполняющая роль ростверка бетонная лента не должна лежать на грунте. Под ленточную часть можно насыпать песок до нужной высоты.

Куда вкапывать столбы?

Количество, диаметр, глубина свай должны быть определены на этапе расчета. Столбы устанавливаются по углам здания, под несущими стенами, в углах соединения этих стен, а также в тех местах, где предусмотрена установка какого-то тяжелого оборудования.

Например, если планируется монтаж печи, камина и т. п., может потребоваться усилить фундамент в этом месте. В этом случае имеет смысл установить по углам этой усиливаемой площадки сваи.

Для выкапывания отверстий под сваи используют буры, которые подбираются в соответствии с расчетными значениями диаметра свай. Диаметр должен быть немного больше, чтобы была возможность установки опалубки и укладки гидроизоляции.

Для того чтобы сэкономить на количестве бетона, можно увеличить площадь опоры сваи на грунт за счет более широкого ее основания. Тем самым, не увеличивая диаметр и вес сваи, снижается нагрузка на грунт за счет более широкой опорной поверхности. Это можно сделать, если использовать специальный бур ТИСЭ.

Внимание! Для справки, бур ТИСЭ отличается от обычного наличием откидного плуга, который позволяет сформировать полость большего диаметра в нужной части выкапываемого отверстия под столб. На самое дно засыпается песок, возможно, с добавлением щебня, слоем примерно 10 см.

Опалубка

Перед бетонированием требуется возвести опалубку, а также армировать отверстие под сваю. В качестве опалубки могут использоваться доски, фанера, металл, специальные, покупаемые в магазинах, щиты и т. д. Отверстия гидроизолируются при помощи свернутого в трубу рубероида в 2 слоя.

Опалубкой для сваи может быть асбестоцементная труба, которая остается потом в земле. Рубероид, трубы вставляются в отверстие под сваю до конца. Внутри формируется армирующий каркас из арматуры диаметром 12-16 мм.

В зависимости от диаметра сваи, арматура может устанавливаться прямоугольником, или иметь в сечении треугольник с центральным прутом. Вертикальные отрезки связываются горизонтальными прутками и проволокой с шагом примерно 30 см. Арматура должна располагаться по центру трубы, не касаясь стен.

Концы арматуры должны выступать над концами трубы на 15-25 см, т. к. к ним будет привязываться армирующая основа ленточной части фундамента.

Заливка бетоном

Отверстие готово под заливку бетоном. Сначала заливается слой в 20 см, при этом рубероидная труба приподнимается, что дает возможность раствору растечься по всему основанию сваи, сформировав опорный «башмак».

В процессе заливки могут образовываться воздушные карманы, из-за чего в этом месте существенно снижается прочность всей конструкции. Чтобы избавиться от пустот, лучше заранее позаботиться о погружном вибраторе.

В крайнем случае, нужно свежезалитый раствор протыкать куском арматуры. После формирования опоры, можно заливать всю трубу. Свая должна быть изготовлена за один день.

После того, как все сваи забетонированы, приступают к формированию ленточной части.

Ленточная часть фундамента не рассчитана на соприкосновение с грунтом, ее задача – передавать нагрузку на сваи. После их заливки, опалубку следует засыпать песком, уложить гидроизолирующий слой материала, армировать, причем арматура должна присоединяться в пруткам, торчащим из залитых свай, и заливать раствором.

После того как бетон застынет, опалубка снимается, а песок из-под ленты удаляется. В результате – столбы удерживают вес всего здания, опираясь на грунт ниже уровня его промерзания, а бетонная лента-ростверк служит основой для возведения стен.

О том, как правильно сделать столбчато-ленточный фунадмент своими руками, смотрите ниже на видео:

Что такое опорно-столбчатый фундамент и его отличие от других видов

Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком.В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной конструкцией.Как уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.

Где и как используется опорно-столбчатый фундамент

Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на разрыв.Также, опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.

После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.

Этапы строительства столбчатого фундамента

Сначала следует подготовить ямы для установки опор. При этом копать их можно ручным способом или арендовать для выполнения этой работы экскаватор. Глубина ям должна быть на 15-20 см глубже, чем нижняя часть столбов – это необходимо для устройства песчаной подушки.

Кроме того, по ширине они должны быть шире будущих опор на 30-50 см в каждую сторону, для того чтобы можно было свободно вести строительство и, при необходимости, установить опалубку.

Следующий этап – укладка песчаной подушки, которую обязательно следует утрамбовать, увлажняя водой.

Но, если будет возводиться монолитная конструкция, подушку лучше всего «закрепить» цементным молочком – это убережет бетон от потери влаги.

Если возводиться сборный вид столбчатого фундамента – можно сразу приступать к работе, а для монолитного потребуется установить опалубку и изготовить армокаркас.

В том случае если выбран трубный вид – то заранее доставленные на участок трубы устанавливаются в подготовленные ямы: асбестовым специальная обработка не требуется, а металлические изделия необходимо защитить от коррозии.

После этого в трубы или опалубку устанавливается армирующий каркас и выполняется бетонирование, с обязательным вибрированием смеси – это необходимо для того, чтобы избавиться от воздуха и соответственно, от формирования пустот в монолите, что не преминет сказаться на прочности опор.

Для того чтобы обеспечить равномерное распределение нагрузки на грунт и придания дополнительной прочности и устойчивости, столбчатые фундаменты возводятся с ростверком, монолитным или металлическим, который часто называют рандбалкой, или в виде обвязочного бруса, что чаще используется при строительстве деревянных или каркасных домов.

Но до того как приступить к установке ростверка обязательно нужно проверить уровень выступающих частей опор и при необходимости – выполнить корректировку по высоте.

4. Гидроизоляция фундамента и обратная засыпка

Нет ничего страшней для любого фундамента, чем воздействие подземных, а также ливневых и паводковых вод. Поэтому необходимо позаботиться о проведении профилактических мероприятий по защите основания дома. Для этого выполняют его гидроизоляцию как подземной, так и наземной частей, а также и ростверка.

Для опор наиболее эффективным является использование обмазочных составов, например, битума. Для ростверка, особенно для изоляции верхней его части от стен дома укладывается рубероид.

Далее можно приступать к работам по обратной засыпке пазух, образованных стенками ям и опорами фундамента. Для этого можно использовать выбранный ранее грунт, но лучше – песчано-гравийную смесь.

Выполняется эта операция поэтапно: насыпается сначала слой 30-40 см и утрамбовывается, затем все повторяется.

5. Забирка

Дома, стоящие на сваях или опорных столбах лишены подвала, но у них есть забирка, являющейся пространством между поверхностью земли и нижним перекрытием дома.

Гидроизоляция фундамента своими руками. — здесь больше полезной информации.

По сути – это своеобразный цоколь дома и он должен быть соответствующим образом оформлен. Но, следует учитывать, что кроме эстетической функции, эта конструктивная часть дома выполняет и практические, а именно – защищает от попадания в подпол пыли, грязи, а главное, холодного воздуха.

А для того чтобы обеспечить необходимую вентиляцию, предусматриваются специальные отверстия – продухи. Кроме того, часто через забирку производиться прокладка инженерных сетей: водопровода, канализации.

Вас заинтересует эта статья — Водопонижение грунтовых вод на строительных площадках.

Для возведения стен забирки можно использовать любой материал, но чаще всего это камень или кирпич, которые в дальнейшем можно облицевать керамической плиткой, декоративной штукатуркой, установить даже вентилируемый фасад или выбрать иной вид декоративной отделки.

Но до того как приступить к устройству забирки, надо сделать стяжку, толщина которой редко превышает 15-20 см – она и станет опорой для стен.

Так как забирка – это цоколь дома, то ее высота не должна быть менее 30-40 см. Но следует учитывать, что этот параметр определяется высотой ростверка и верхней части столбов. Этот факт следует учитывать особенно при строительстве на заболоченной местности или на территории с сезонными паводками. Кроме того, дом на высоком цоколе всегда выглядит более внушительно и монументально.

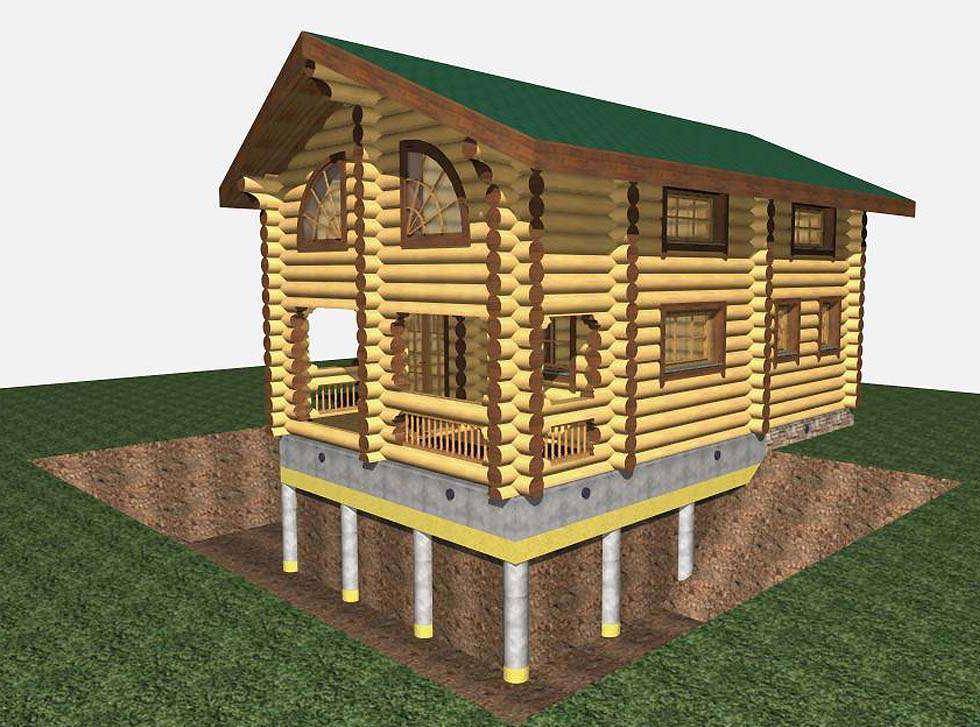

Фундамент столбчатого типа с ростверком

Увеличить показатели надежности фундамента столбчатого типа можно при помощи ростверка из бетонной смеси. К тому же, этот элемент позволяет распределить нагрузку строения на опоры.

Ростверк бывает двух видов:

  1. Надземный (подвесной).
  2. Низкий (наземный).

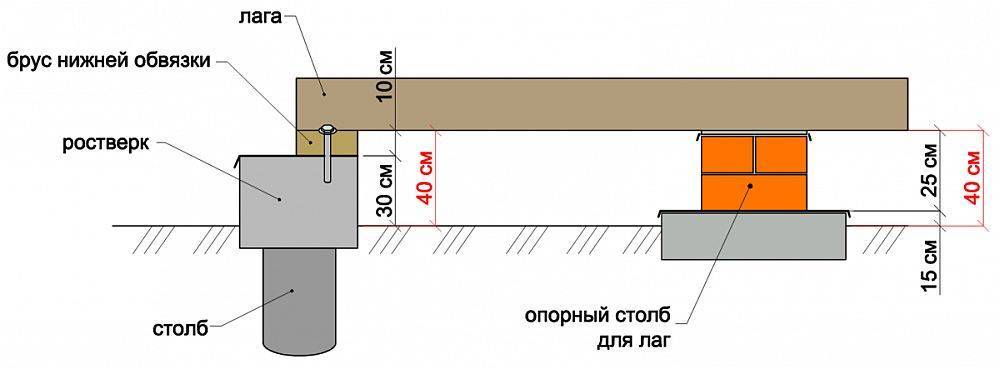

Надземный ростверк устанавливают на 10-25 см выше земли. Низкий располагают на гравийной подушке.

Монтаж опалубки

Устройство подвесного ростверка предполагает наличие опалубки на столбах основания. Здесь возможны два варианта исполнения.

  1. Опалубка размещается дном на уровне верхней части опор.
  2. Опалубка размещается по всей высоте (до земли). Место между ростверком и землей засыпают песком.

Оба варианта предполагают использование гидроизоляционных материалов. Их помещают во внутреннюю часть опалубки.

Опалубка должна быть размещена выше уровня заливки бетонной смеси. Допустимо размещение и на одном уровне. В таком случае она должна находиться в одной плоскости с местом заливки бетона.

Укрепление ростверка арматурой

Внутренняя часть опалубки оснащается каркасом из арматуры. Прутья арматуры связываются проволокой вязального типа. Между внутренними стенками и арматурой должен быть зазор (от 3 до 5 см). Это расстояние будет защищать металл от появления коррозии. Для создания зазора применяют подставки из пластмассы.

Выпуски прутьев арматуры, выходящие из столбов, связывают с ростверком. Бывают ситуации, когда арматурные выпуски намного длиннее уровня расположения ростверка. Тогда прутья сгибают под прямым углом в месте соприкосновения ростверка и прутьев.

Бетонирование

Закончив все перечисленные выше действия, строители приступают к заливке бетонной смеси. На этом этапе нужно следить, чтобы бетон не закрыл полностью арматурные прутья. Плотность укладки смеси можно повысить, используя вибратор, стальной прут, лопату или палку. После заливки смеси необходимо выровнять верхнюю часть ростверка. Он должен находиться в одной плоскости по всему своему периметру.

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

  1. Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

  2. Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

  3. Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

  4. Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

  • Залитого в асбестоцементную трубу железобетона;

  • Кирпича;

  • ФБС (изготовленных на заводе ж/б блоков для фундаментов);

  • Натурального камня.

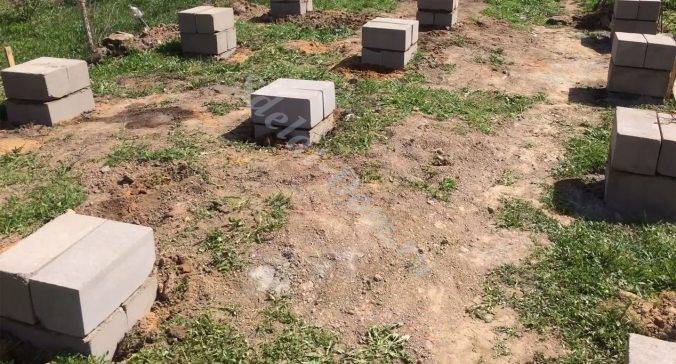

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Копаем ямы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

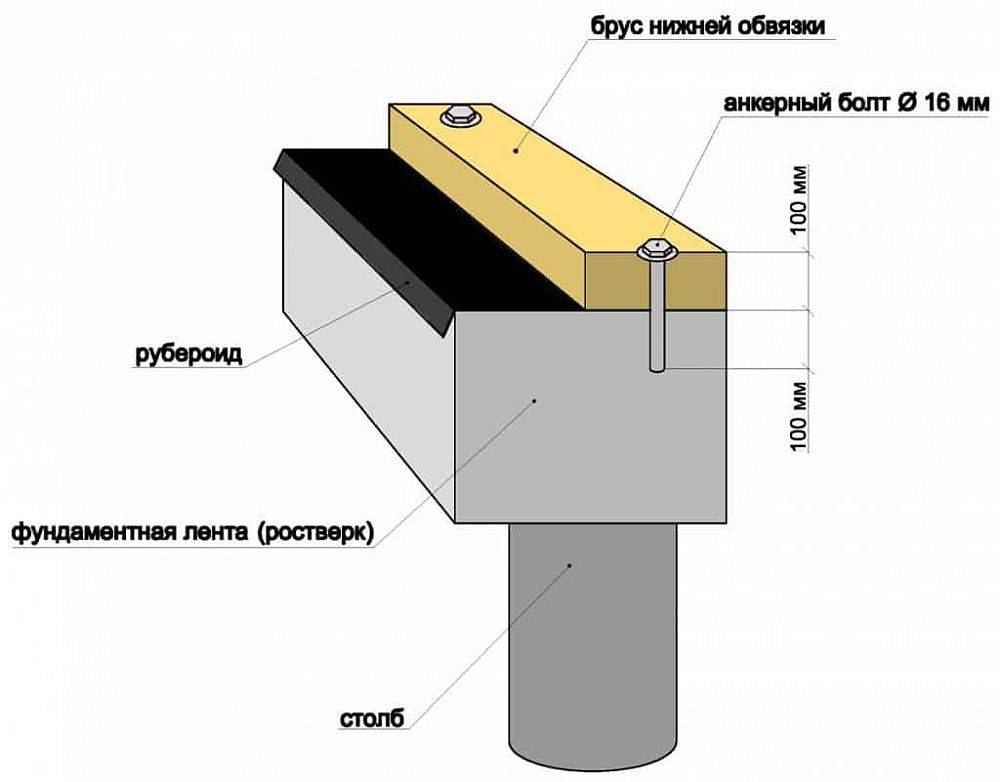

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Заглубленный столбчатый фундамент с ростверком из монолитного железобетона

Если использование жесткой гидроизоляции не предполагается, процедуры проходят достаточно похоже на предыдущий вариант, но с некоторыми важными изменениями.

  1. Ямы не бурятся, а выкапываются вручную или с помощью техники. Впрочем, для упрощения работ можно вначале пробурить скважину на нужную глубину, а потом лишь расширить ее под требуемую форму.
  2. Песчано-гравийная подушка выполняется так же, возможно расширение скважины в нижней части для создания «башмака».
  3. В яму опускается арматурный каркас, вставляется опалубка по желаемой форму колонны.

  4. В подготовленную опалубку заливают бетон, удаляют воздух с помощью виброуплотнителя или трамбовки.
  5. После отверждения бетона удаляют опалубку и обрабатывают поверхность колонны гидроизоляционным составом – лучше на основе битума. Можно также использовать рулонную или пленочную гидроизоляцию с соответствующим закреплением. Более подробно о видах защиты от влаги в статье.

Ростверк заливается или одновременно с заливкой колонн, или после удаления опалубки с них и проведения гидроизоляции. Различают ростверк наземный – лежащий непосредственно на грунте – и приподнятый. Второй вариант более практичен, поскольку не подвержен силам морозного пучения и не требует такой тщательной гидроизоляции с нижней стороны. Опалубку для обоих видов ростверка изготавливают по принципам, рассмотренным в статье.

Также в качестве ростверка можно использовать железобетонные перемычки. В этом случае фундамент будет монолитно-сборным.

Зависимость выбора блочного фундамента от характеристик участка

Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.

Грунт

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:

  1. Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
  2. Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
  3. Нескальные грунты:
    • связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
    • несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Тип грунта может различаться даже на соседних участках

Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.

Таблица: минимальная глубина заложения фундамента в песок и глину

ПочваМинимальное заглубление (м)
1Песок0,5
2Глина0,7

Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.

Чтобы проверить почву, нужно поместить образец в стакан с водой

Грунтовые воды

Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.

Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

Глубина промерзания

Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.

Водяные «линзы»

Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».

При наличии в почве «линз» используется только свайно-ленточный фундамент

Выбор фундамента

От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.

  1. Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.

  2. Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.

Как сделать отмостку вокруг бани

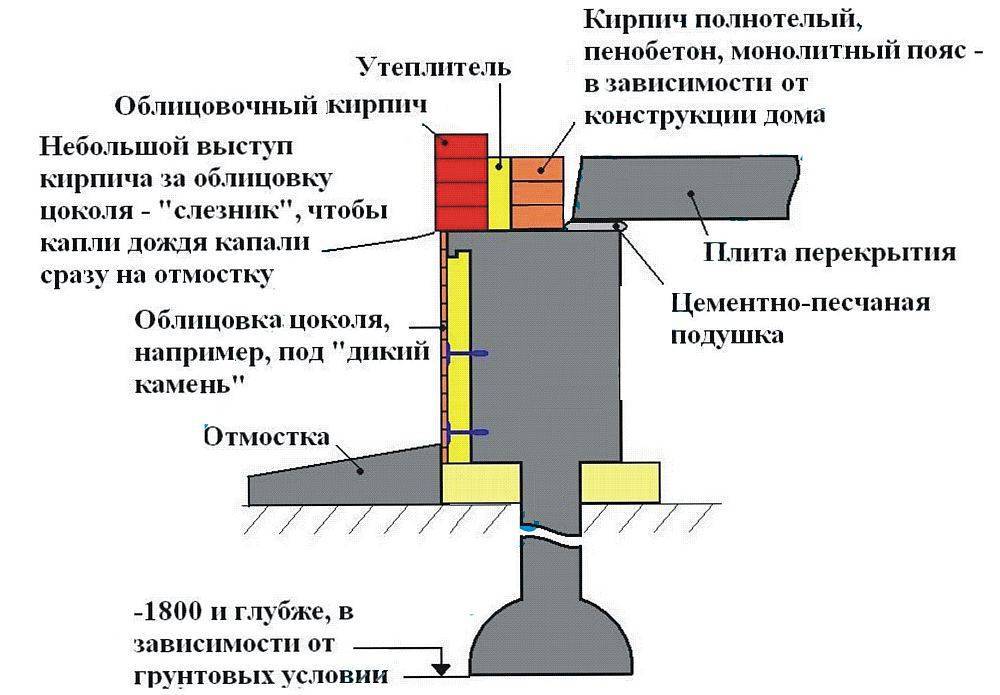

Отмостка отводит воду от постройки и защищает фундамент бани от атмосферных вод. Материалы, из которых делают отмостку:

  • битый кирпич или булыжники;
  • асфальт;
  • железобетонные плиты;
  • заливной бетон.

Отмостку возводят одновременно с постройкой фундамента для бани. Этапы монтажа:

  1. На расстоянии 80-100 см от основания снимают верхний слой грунта глубиной 20-30 см с небольшим уклоном от бани.
  2. Подсыпают песок.
  3. Тщательно проливают водой и утрамбовывают.
  4. Готовят бетонный раствор.
  5. Выливают бетон на основание отмостки.
  6. Поверхность укрепляют битым кирпичом или камнями.
  7. Заливают бетон и выравнивают основание.
  8. Подсыпают песком или опилками.
  9. Тщательно увлажняют поверхность.
  10. Оставляют набирать прочность на 3-4 недели.

Этапы возведения отмостки вокруг бани

По истечении 4 недель отмостку декорируют тротуарной плиткой или другим материалом.

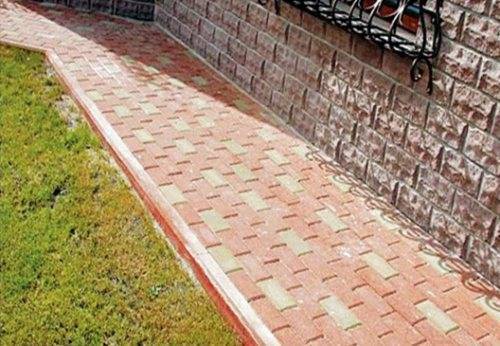

Укладка тротуарной плитки на отмостку вокруг бани

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
