Мауэрлат на газобетон без армопояса: пошаговое крепление мауэрлата к газобетону с фото инструкцией

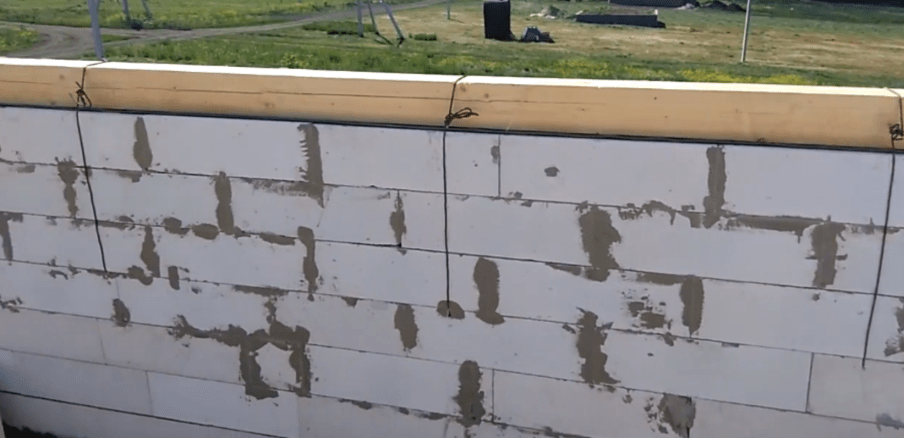

Крепление мауэрлата к газобетону проволокой

Для того чтобы закрепить мауэрлат на стенах из газобетона, не потребуется каких-либо дорогостоящих материалов или специальных инструментов. Достаточно иметь под рукой электродрель с длинным сверлом с насадкой, ножницы для нарезки проволоки и строительную катанку диаметром 5 мм. Иногда дополнительно используют проволоку толщиной 2 мм для перевязки арматуры.

Совет!
Если стены из газобетона были уложены другими мастерами, и расположение арматуры неизвестно, то будет полезным также использовать ручной прибор для поиска скрытой проводки.

Преимуществом данного способа является исключительная простота процесса. Для того чтобы закрепить брус мауэрлата на стене, достаточно связать проволочную петлю и притянуть древесину к опорной поверхности, как на видео

Перед тем как приступать к монтажу, нужно будет решить две проблемы. Во-первых, потребуется сразу установить толстый и очень тяжелый брус на стены и срастить отдельные детали мауэрлата в один прогон.

Во-вторых, нужно будет выбрать линию и места сверления сквозных отверстий. Лучшим вариантом считается просверлить отверстия ниже уровня укладки последнего арматурного слоя. Однозначно не подойдут участки стен над оконными и дверными проемами.

Перед тем как закрепить мауэрлат, проволоку нарезают и отжигают, чтобы сделать ее более мягкой и пластичной. Материал пропускают в отверстие и заворачивают на угловой кромке мауэрлата с помощью монтировки, оставшиеся усы отрезают ножницами.

Некоторые мастера, перед тем как закрепить брус, одевают на проволоку спиральную пружину, навитую из кусков катанки толщиной в 2 мм. Импровизированную трубку заводят в просверленное отверстие в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не дает проволочной косичке резать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армопояса, то особое внимание необходимо уделять правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивается ключом, следуя правилу диагонали

То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Способы крепления

Завершающим этапом работ является монтаж и крепление стропильной конструкции с использованием одного из двух способов.

Первый способ крепления
отличается лёгкостью исполнения и заключается в нескольких последовательных действиях:

• выполнение в досках запила с глубиной на треть толщины доски;
• пара оцинкованных гвоздей забивается крест-накрест с боковых частей;
• крепление конструкции дополнительным гвоздём, который забивается сверху;
• использование крепёжных уголков для окончательного закрепления стыков.

Используемые для крепления гвозди, а также металлические уголки должны быть высокого качества, что позволит выполнить надёжное крепление стропильной системы.

Применение для крепления второго способа
незначительно усложняет процесс, тем не менее такие работы также могут быть выполнены самостоятельно при соблюдении технологии. Основное преимущество заключается в том, что нет необходимости выполнять запил в стропильных ногах, а все действия производятся в два этапа:

подшивание снизу специального опорного бруска длинной в метр, который должен надёжно упираться в мауэрлат;

пара оцинкованных гвоздей вбивается крестообразно и дополняется третьим гвоздём, который закрепляется сверху конструкции.

Такой вариант крепежа целесообразно использовать для стропил, которые обладают незначительной высотой. Для грамотного крепления связующего бруса необходимо использовать только качественный пиломатериал, а также выполнить предварительные расчёты.

Подробнее о монтаже узнаете из видео.

Подводим итоги

Все работы по установке и креплению мауэрлата должны производится на основе точных расчётов и с использованием качественных строительных материалов, а также крепёжных элементов. Использование брусов ненадлежащего качества или имеющих повышенную влажность может спровоцировать нарушение прочности всей конструкции.

Для закрепления мауэрлата к газобетонным стенам требуется применять анкеры со специальными типами дюбелей или вариант химической установки. Обязательным требованием является выполнение теплоизоляции армирующего пояса посредством экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надёжную стропильную конструкцию.

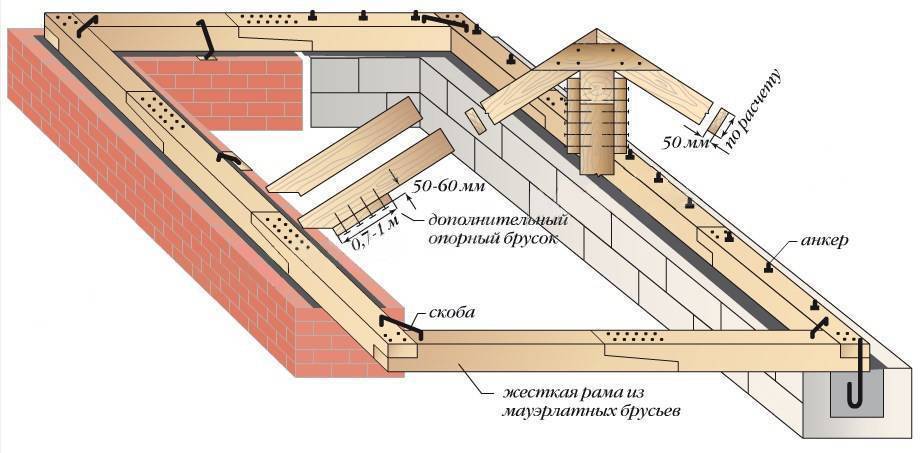

Разновидности крепления

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

• анкерами (химическим и стальным);
• проволочными хомутами;
• металлическими шпильками;
• коваными скобами.

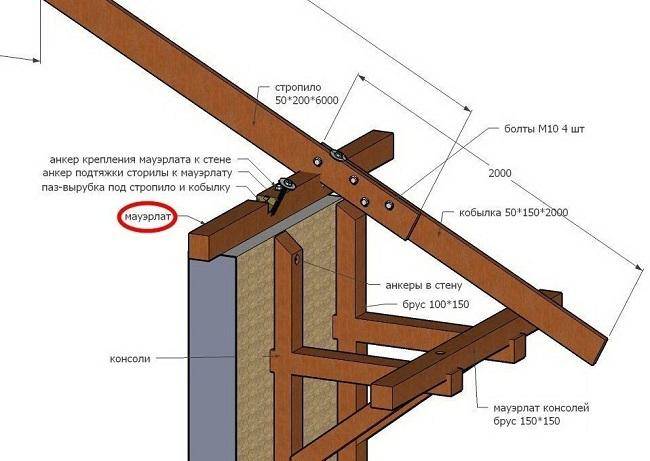

Схема крепления без армопояса.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.

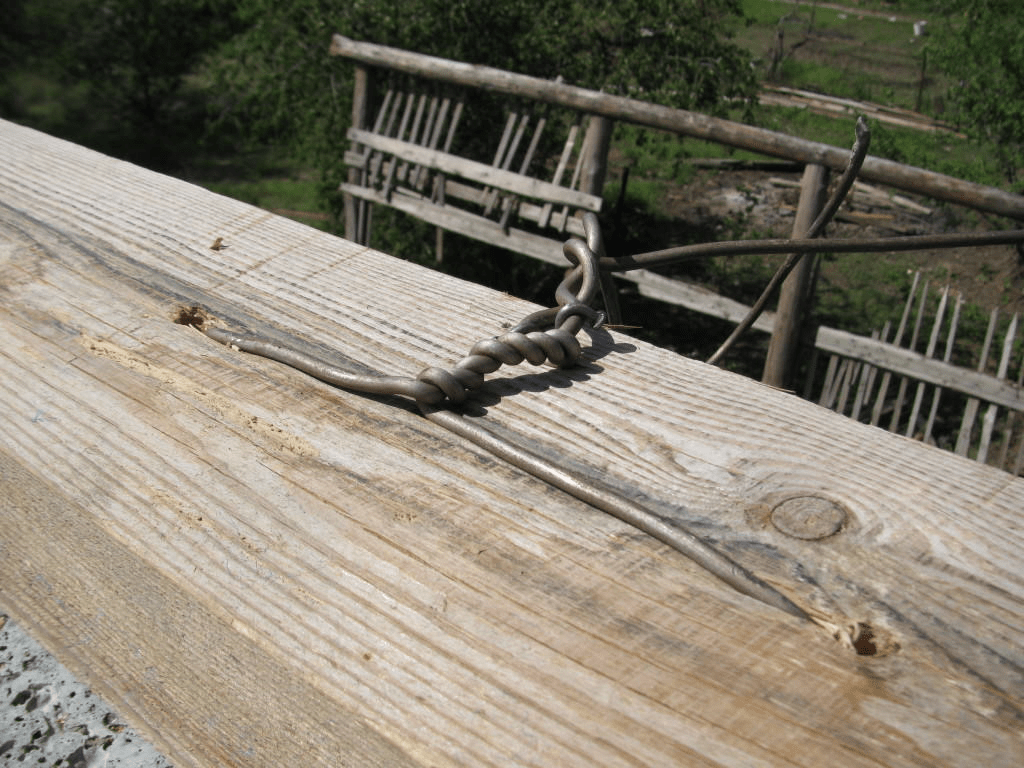

Применение проволоки для крепления.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.

Крепление на анкерах к газобетону.

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.

Крепление химическим анкером.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

1. Классический вариант с изготовлением и установкой щитов опалубки.
2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

• доска обрезная;
• бруски 40 х 40 мм;
• гвозди длиной 70-100 мм;
• саморезы 3,5 х 70 мм;
• U-образные блоки;
• клей для газобетона;
• стержневая арматура AIII, диаметр 10-12 мм;
• гладкая арматура В-1, Вр-1, Ø 3-6 мм;
• вязальная проволока — 0,5-2,2 мм;
• бетон класса В15-В20.

Инструменты:

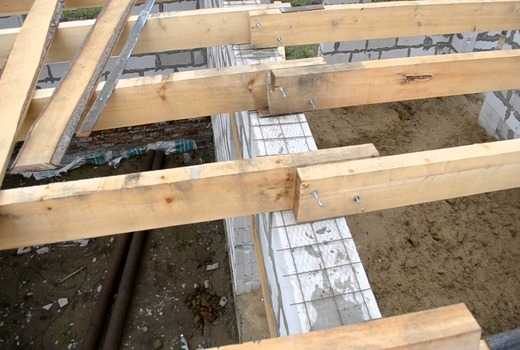

Крепление балок к армопоясу.

• ножовка;
• молоток;
• шуруповерт;
• крючок для вязания арматуры;
• гибочный станок;
• вибратор для уплотнения бетона;
• рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

1. Нарезка досок по заданным размерам.
2. Разметка и распиловка бруса для каркаса и перемычек.
3. Изготовление щитов.
4. Подготовка стяжных хомутов, шпилек.
5. Предварительная сборка коробов на ровной площадке.
6. Подъем секций и установка на верхний срез кладки.
7. Крепление щитов перемычками.
8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

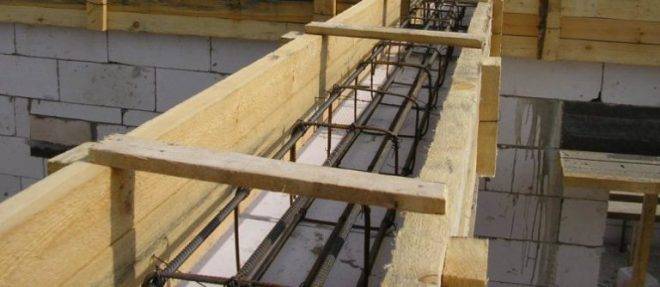

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

• защита от деформирования стен;
• дополнительная жесткость газобетонной постройке;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Вначале следует соорудить по периметру дома опалубку.
2. Следом производится армопояс из монолитных блоков.
3. Потом собирается каркас из арматурных прутьев.
4. Устанавливаются шпильки для крепления.
5. Теперь все надо залить бетонным раствором.
6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

• для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
• его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
• климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
• Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон,

точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Как закрепить мауэрлат к газобетону без армопояса?

На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку.
Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, – металл (швеллер, двутавр) или древесина (брус)

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15 о режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15 о С.

Третий этап, заливка армопояса под мауэрлат

После того как арматурный каркас был уложен и зафиксирован внутри опалубки из газобетона, можно приступать к заливке. Для приготовления бетонной смеси используется та же рецептура, что и для фундамента. На ведро цемента берется по три песка и гравийного отсева. На ведро воды 50 мл пластификатора, примерно литр полученного раствора отливаем в отдельную емкость. Этим раствором обработаем арматуру и стенки газобетона перед заливкой.

Заливать приходится частями, уплотняя и подбивая смесь в опалубке армопояса деревянной колотушкой. Сразу после заливки накрываем бетонную опору будущего мауэрлата полиэтиленовой пленкой и выдерживаем армопояс в течение трех суток.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Монтаж мауэрлата на нагелях

Понятно, что не всегда удается предусмотрительно заложить пластины в стены из газобетона, а пробивать горизонтальные шурфы под закладку крепежа просто нет возможности. Если коробка из газобетона имеет небольшие размеры, то закрепить мауэрлат без армопояса можно столярным способом, с помощью нагелей.

Технология практически не отличается от предыдущего способа. Первоначально в мауэрлате, уложенном на газобетон, сверлятся центровочные отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепежа.

Под брус последовательно наносят гидроизоляцию, укладывают рубероид, после чего можно бурить отверстия 25-30 мм под дубовые нагели на глубину 70-80 см. Остается залить клей и закрепить стержни. Верхушки стержней спиливаются, внутрь заворачивается столярный саморез, позволяющий расклинить нагель, и тем самым жестко закрепить мауэрлат. На первый взгляд, данный способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большинство брусовых домов собираются с использованием нагелей.

Как крепить мауэрлат на стены

Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.

На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега

Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте

Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.

Фиксация мауэрлата на ограждающих конструкциях из газобетона

Крепление мауэрлата к газобетону в обязательном порядке должно происходить с использованием армопояса. Железобетонная балка необходима для распределения нагрузок от крыши на нижерасположенные несущие конструкции. Лёгкий ячеистый бетон плохо справляется с точечными воздействиями, возникающими в месте крепления стропил. Это приводит к образованию трещин и постепенному разрушению конструкций.

Последствия отсутствия армопояса в доме из газобетона Источник yandex.net

Чтобы предупредить подобные негативные явления, следует правильно прикрепить мауэрлат на газобетон. В процессе устройства армопояса придерживаются следующих правил:

• При армировании бетонного пояса закладывают стальные шпильки, оснащённые резьбой.
• К концу фиксирующих элементов приваривают стальные поперечины, чтобы обеспечить их устойчивость.
• Шпильки равномерно размещаются по всей длине деревянного бруса. Их должно быть равно или больше от количества стропил. Рекомендуемый шаг для шпилек – 40-50 см.
• Металлические шпильки должны выступать за армированный пояс на толщину балки плюс 4 см (для затягивания гаек).
• Идеально, когда места крепления балки к монолитному поясу будут находиться между стропил (посередине).

Перед установкой брусьев в проектное положение делают разметку с указанием мест размещения крепёжных элементов. После этого можно приступать к проделыванию отверстий соответствующего диаметра. Когда брус окажется на своём месте, его закрепляют при помощи гаек. Чтобы со временем фиксация элементов не ослабла, дополнительно используют контргайки.

Правильно выполненная фиксация мауэрлата Источник krysha-expert.ru

Чтобы обеспечить надёжное крепление мауэрлата к армопоясу, для устройства конструкции выбирают деревянный брус максимальной длины. При наличии стыков соединение выполняют методом косого прируба с использованием болтов или гвоздей. По углам деревянную балку усиливают металлическими уголками или скобами.

Каркас армопояса, краткая инструкция

1. Каркас арматуры пояса должен быть непрерывным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры минимум 800 мм.
4. Каркас делается из двух рядов арматуры по два прута.
5. Минимальная толщина продольной арматуры – 10 мм.
6. Желательно использовать длинные (6-8 метров) прутки арматуры.
7. Диаметр поперечной арматуры – 6-8 мм.
8. Шаг поперечной арматуры – 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс – замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

• предотвращение деформации несущих стен;
• придание дополнительной жёсткости строению из газобетона;
• равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

1. Сооружение опалубки по периметру строения.
2. Создание армопояса из бетонных блоков.
3. Сборка каркаса из арматуры.
4. Установка шпилек для крепления.
5. Заливка блоков бетонным раствором.
6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система.
Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Схема крепления при помощи шпилек (справа) и скоб (слева)

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики.
Этот метод крепления шпильками предпочтителен для большинства строений.
Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка

Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса

Доска — наиболее распространенный материал для опалубки армопояса

При заливке армопояса стена утепляется, чтобы отсечь «мостик холода»

Армопояс органично вписывается в конструкцию здания

Для опалубки армопояса хорошо подходит фанера

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

   Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой

Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки

Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку
