Как армировать плиту перекрытия и зачем это делать?

1 Виды перекрытий

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

  • стандартные железобетонные плиты различных конструкций;
  • монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

  • многопустотной – с круглыми продольными отверстиями;
  • ребристой – сложный профиль поверхности;
  • пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

  • наличие стыков;
  • использование грузоподъемной техники;
  • подходят только под стандартные размеры помещений;
  • невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены. Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте. Предварительно сооружается опалубка обвязки и армированная сетка.

Требования

Упрочнение монолитной панели перекрытия является ответственным процессом, к реализации которого предъявляется ряд условий. При осуществлении работ по созданию армированной ж/б панели перекрытия необходимо придерживаться следующих рекомендаций.

  • Для соединения металлических прутьев следует применять вязальную проволоку сечением 1,2-1,6 миллиметров. Применение электросварки неприемлемо по причине изменения строения металла в точках сопряжения.
  • Нужно предусматривать необходимую толщину (высоту) бетонного массива перекрытия относительно дистанции промеж стен, воспринимающих нагрузку. Высота железобетонной панели в 30 раз меньше дистанции промеж опор. В то же время наименьшая толщина панели равняется не меньше 15 сантиметров.
  • Укладка компонентов железного остова с учетом габаритов перекрытия осуществляется по вертикали. При наименьшей высоте панели раскладка арматуры производится в один слой. При высоте свыше 15 сантиметров производится упрочненное армирование двумя слоями.
  • Для заливки в опалубочную конструкцию используется бетонная смесь марки М200 и выше. Бетон этих марок имеет превосходные эксплуатационные свойства, может выдерживать существенные нагрузки и отличается разумной стоимостью.
  • Для сборки стальной решетки используются прутки арматуры сечением 8–12 миллиметров. При реализации двухслойного армирования практикуется повышенный размер сечения металлического профиля в нижнем ряду. Допускается вариант применения готовой сетки.
  • Опалубка изготавливается из водозащищенной фанеры либо обработанных путем строгания досок. Стыки тщательным образом герметизируют. Для укрепления опалубки используются железные стойки раздвижного типа либо столбы из древесины диаметром до 20 сантиметров.

Повышение прочностных свойств пустотных плит

Способов усиления многопустотных плит существует очень много, конкретный метод выбирается в зависимости от характера разрушения и конструктивных особенностей перекрытия.

Таблица 1. Основные способы усиления плит с конструктивными схемами

Наименование способа

Схема усиления

Нижний подвод разгружающих металлических балок



Верхний подвод металлических разгружающих балок

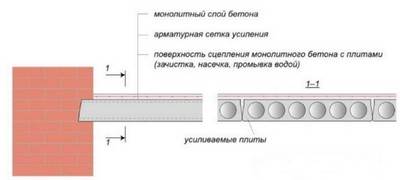

Наращивание перекрытия сверху с обеспечением качественного сцепления



Наращивание плит сверху при недостаточном сцеплении поверхностей

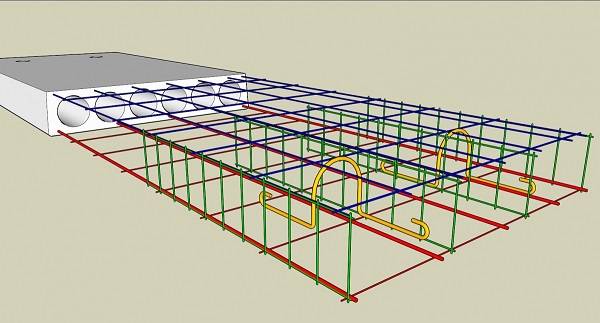

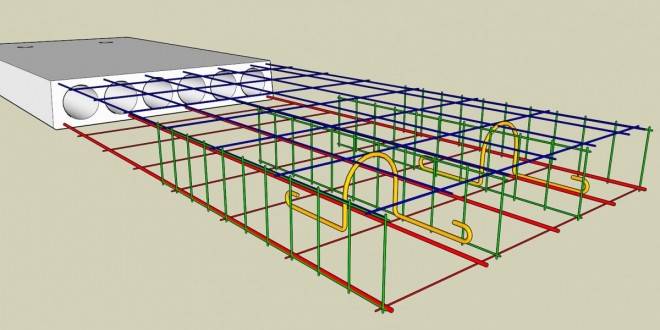

Обеспечение неразрезности путем установки армирующих каркасов из арматуры



Применение шпренгельных затяжек



Верхняя установка разгружающих 2-консольных балок

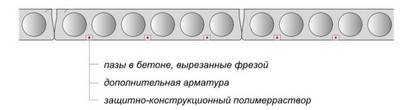

Усиление дополнительной арматурой на полимеррастворе



Укрепление стеклотканью или листовым металлом на полимеррастворе



Как укрепить монолитные плиты из железобетона?

Поскольку монолитное перекрытие обладает внушительным весом, его укрепление и ремонт требуют предварительных расчетов несущей способности с целью определения того, как на ней скажется дополнительная нагрузка. Целесообразнее усиление и дополнительную обвязку арматурой производить комплексно – т.е. всех конструкций каркаса.

Фото 3. Монолитные железобетонные конструкции, подготовленные под комплексное усиление

Для укрепляющего армирования используется арматурная сетка с ячейками 150х150 или 200х200 мм из прутков диаметром 14-18 мм. Заливку усиливающего слоя бетона можно производить вручную с предварительным устройством опалубки. Но лучшим способом упрочняющего бетонирования монолита является торкретирование. Данный метод предполагает использование специальной торкрет-пушки, с помощью которой бетонная смесь наносится набрызгом под очень большим давлением.

Процесс торкретирования показан в следующем видео:

Толщина наносимого методом торкретирования бетонного слоя может достигать 50 мм. Набрызг под давлением обеспечивает высокую прочность сцепления нового бетона со старым, но поверхность получается рельефной и повторяет контуры армирующего каркаса. Поэтому основание придется дополнительно штукатурить.

Аналогичным способом можно укреплять и сборно-монолитное перекрытие

Однако здесь важно предусмотреть перераспределение нагрузок на несущие стены или опорные элементы каркаса – т.е. слой бетона не должен просто лежать на поверхности горизонтальной конструкции или висеть на ней снизу.

Усиление перекрытий – необходимое мероприятие

Необходимость осуществления восстановительных работ, направленных на увеличение прочности перекрытий, возникает достаточно часто:

  • при выполнении планового ремонта обычной квартиры, расположенной в многоэтажном доме;
  • при осуществлении ремонтных работ внутри помещений производственного или складского назначения;
  • в процессе реставрации архитектурных памятников и восстановления межэтажных конструкций старых зданий;
  • при производстве ремонтных мероприятий, связанных с серьезной перепланировкой различных видов помещений.

Техническое состояние этих конструктивных элементов – один из основных факторов, которые определяют необходимость осуществления реконструкции гражданских и жилых зданий

Причины разрушения несущих конструкций различные:

  • несоблюдение требований технологии при выполнении строительных работ;
  • использование низкокачественных строительных материалов;
  • значительное повышение нагрузки на несущие стены и потолки;
  • арматурная коррозия, связанная с нарушением защитного слоя.

Кроме того, иногда возникает потребность в укреплении межэтажных панелей, состояние которых вполне удовлетворительное. Такая ситуация связана с изменением функционального назначения помещений. Ведь новые владельцы зданий достаточно часто размещают массивное оборудование, выполняют существенную реконструкцию, а также повышают этажность строения.

В зависимости от характерных особенностей разрушения, ремонтные работы предусматривают:

  • удаление разрушающихся элементов и локальную их замену новыми;
  • восстановление бетонного массива или наращивание толщины плит;
  • усиление панелей стальной сеткой или дополнительными прутками арматуры;
  • установку в участках стыковки балок стальных накладок и мощных хомутов.

Выбор оптимального метода усиления определяется строителями в зависимости от материала перекрывающих конструкций. В качестве материала перекрытий используется:

  • древесина;
  • металлопрофиль;
  • железобетон.

Эти работы предусматривают целый комплекс мероприятий, которые направлены на восстановление несущей способности перекрытия и отдельных частей

В одних случаях для увеличения нагрузочной способности применяется бетон, усиленный стальной арматурой, в других производится установка опорных элементов или используются металлические хомуты. Допускается установка на проблемном участке опорных стоек, изготовленных из металлопроката или деревянных брусьев. При выполнении восстановительных мероприятий и установке перекрытий следует придерживаться требований технологии и использовать качественное сырье.

Связывание арматурного каркаса

Если до проведения строительных работ были произведены расчеты максимальной нагрузки, создаваемой конструкцией здания на фундамент, способ соединения выносится непосредственно в рабочий чертеж. Но на практике для объединения элементов металлического каркаса применяется метод связывания или сварка. При этом от сварки строители постепенно отказываются, поскольку нагрев металла становится причиной его деформации и изменения структуры. Метод связывания лишен подобных недостатков, обеспечивая решетку дополнительной гибкостью.

Несколько советов по правильной вязке арматуры:

  • При соединении прутков по длине оставляется нахлест порядка 250 мм или больше;
  • Используя стержни различного диаметра, более тонкие следует расположить сверху;
  • Вязка предпочтительнее сварки, только в исключительных ситуациях следует переходить на сварочный метод;
  • В зонах повышенного прогиба конструкция усиливается дополнительными прутками.

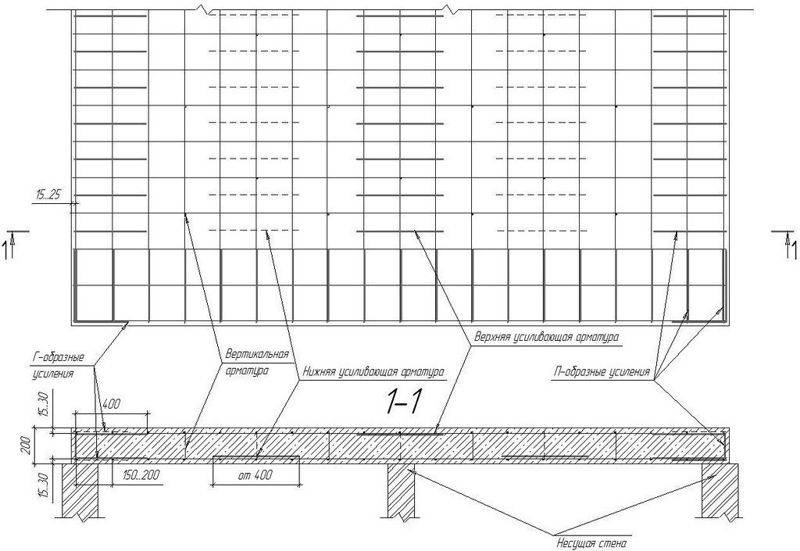

Пример схемы (чертежа) армирования плитного фундамента.

Порядок возведения каркаса для армирования фундаментных плит:

  • Создание опалубки по внешнему периметру, установка рулонного гидроизолирующего материала;
  • Монтаж горизонтального пояса арматуры на высоте 50 мм от нижерасположенной песчано-гравийной подушки. Необходимо следить, чтобы прутки не касались стенок опалубки и подушки;
  • Установка вертикальных прутьев с шагом 20-40 см. Они связываются с элементами горизонтального пояса в нижнем основании. По углам вертикальные прутки можно устанавливать с меньшим шагом, укрепляя их продольными прутками, чтобы увеличить прочность конструкции;
  • Для элементов горизонтального пояса лучше выбрать интервал в 15 см или меньше (в зависимости от толщины плиты);
  • Верхняя кромка вертикального пояса должна находиться выше плиты, чтобы объединить армирующий слой плиты фундамента с конструкцией стен.

Далее вся конструкция будет залита бетоном.

Как армировать фундаментную плиту?

Прежде чем приступить к армированию, необходимы подготовительные процедуры. Арматура из стали не должна иметь жировой пленки или следов коррозии, потому что даже незначительное загрязнение уменьшают сцепление с бетоном, а это значит, что вся конструкция получится не особо прочной.

Армировать фундаментную плиту можно готовой сеткой марки Ж100 III, Ж 8А III сделанной на предприятии, либо изготавливают ее из прутков прямо на месте. Обычно используют сетку с диаметром прута в пределах 5-6 мм и сечением 15х15 мм. Если же используются отдельные прутки, что происходит значительно чаще, то их размещают с интервалом от 20 до 40 мм. Это расстояние называют шагом, и оно напрямую зависит от проекта: чем выше тяжесть здания, тем меньше промежутки.

Прежде чем начать процесс укладки арматуры на гидроизоляционный материал, расположенный на дне котлована, необходима установка распорок, которые должны иметь плоскую форму. Для них используется изделия из искусственного материала в виде кольца, рельса, а лучший вариант – специально созданные для этой цели тарельчатые фиксаторы. Высота распорок выбирается таким образом, чтобы готовый арматурный каркас при бетонировании располагался ниже верхнего уровня фундаментной плиты минимум на сантиметр, но при этом расстояние до него снизу не должно быть меньше 50 мм. Таким образом, сверху создается защитный слой, если же арматура будет возвышаться над готовой плитой, то в таких местах возможен излом.

Когда будет полностью собрана нижняя сетка, к ней привязывают соединители, для которых чаще всего используют ребристую арматуру. Они должны иметь одинаковую длину и готовятся заранее. Затем приступают к следующему этапу – созданию второй сетки, по аналогии с первой. При выполнении работ необходимо создание зазора в 50 мм между каркасом и опалубкой. На этом работы по созданию каркаса заканчиваются, остается только закрепить его надежно и приступать к заливке бетона.

Выполнить все необходимые работы профессионально и недорого могут специалисты компании “Проект”. Работаем мы в Москве и Подмосковье, знаем все особенности создания фундаментных плит не только в теории, но и имеем достаточный опыт создания подобных сооружений.

Особенности поперечного армирования фундаментной плиты

При создании фундаментной плиты кроме горизонтальной арматуры нужна еще и поперечная, которая необходима для того, чтобы воспринимать усилия от продавливания и других вертикальных нагрузок. Чаще всего ее устанавливают в местах, где располагаются колонны или простенки. Отсутствие поперечной арматуры может вызвать моментальное разрушение здания. В случае если высота плиты превышает 150 мм, то в ней обязательно выполняется поперечное армирование фундаментной плиты.

Для этого вида усиления плиты чаще всего используют гладкие стержни с диаметром от 6 до 8 мм или сетка, изготовленная из плетеной или полосовой стали. Шаг между элементами не должен превышать 300 мм, а точная его величина рассчитывается в соответствии со СНиПом. Специалисты рекомендуют поперечное и вертикальное армирование фундаментной плиты выполнять в виде единого хомута, при этом продольные элементы располагают внутри единого каркаса. В этом случае реже возникают трещины в бетоне, а стержни закрепляются в нужном положении.

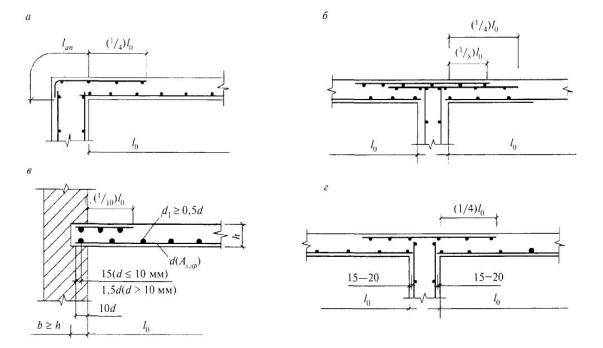

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.


Схема расположения усилений фундамента Источник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.


Армирование плиты фундамента по краям и укладка в два ряда Источник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.


После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основанию Источник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Виды и особенности армопоясов

Обычно армопоясы классифицируются по месторасположению:

  • Цокольный – как правило, устройство выполняется над цокольным этажом под все несущие стены с целью уравнивания нагрузок на основание.

    Фото 2. Цокольный армированный пояс

  • Ростверк – является частью свайно-ростверкового фундамента, располагается поверх предварительно сооруженных свай.

    Рисунок 3. Ростверковый армопояс

  • Межэтажный – сооружается между стенами нижнего и верхнего этажей под плитами перекрытия.

    Фото 4. Межэтажный армированный пояс под плиты перекрытия

  • Разгрузочный – устраивается под крышей. Позволяет упростить процесс возведения стропильной системы – на него удобнее монтировать мауэрлат.

    Фото 5. Разгрузочная монолитная железобетонная лента

Что необходимо сделать перед началом работ?

Изначально нужно оценить состояние перекрытия и его фактическую несущую способность. Это выполняется следующим образом:

  • Визуальный осмотр – определяются геометрические размеры, целостность армирующего каркаса, выявляются дефекты конструкции.
  • Инструментальный контроль – определяется реальный запас прочности полевыми методами, сечение арматуры, измеряется раскрытие трещин и величина прогиба конструкции, толщина стяжки и штукатурки на потолке.

Общая технология усиления включает такие мероприятия:

  1. Определяется способ увеличения несущей способности и фронт предстоящих работ.
  2. Составляется проектно-техническая документация на упрочнение перекрытия.
  3. Производятся требуемые для восстановительных работ расчеты.
  4. Закупаются стройматериалы для ремонтных работ.

Преимущества армированных плит перекрытия

Армирование монолитной плиты перекрытия производится с целью увеличения ее устойчивости к прогибу. Совместная работа армирующего каркаса и бетона, надежно соединенных между собой, обеспечивает более качественное восприятие несущими конструкциями растягивающих напряжений.

Фото 1. Процесс устройства монолитной конструкции

Преимущества устройства монолитных плит перекрытия с арматурой:

  • Возможность реализации любых проектных решений.
  • В качестве опорных элементов могут выступать не только стены здания, но и колонны.
  • Цельная железобетонная конструкция отличается повышенными прочностными характеристиками и жесткостью.
  • Монолитное перекрытие способствует равномерному распределению нагрузок с последующей их передачей на несущие стены и фундамент здания.

Но имеет монолит и недостатки, основным из которых является большая трудоемкость процесса. Также в ходе застывания бетона за ним нужен специальный уход – укрыть пленкой, мешковиной или другим материалом для предупреждения быстрого испарения влаги, регулярно увлажнять, первые 2 недели не нагружать поверхность плиты.

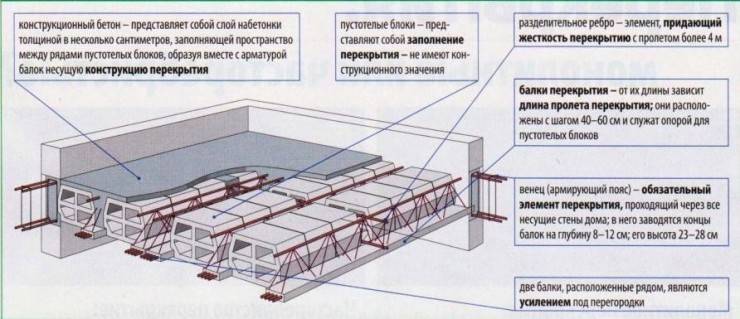

Сборно-монолитные перекрытия по сравнению с монолитными обладают большим количеством преимуществ – в частности это гораздо меньший вес и повышенные теплоизоляционные и шумоизоляционные характеристики.

Рисунок 2. Внешний вид СМП

Подробнее конструкция и устройства СМП рассмотрено в следующем видео:

Технология возведения фундамента

Надежность монолитного основания зависит от качества бетонной смеси и грамотно выполненного усиления. Армирование плитного фундамента – это очень ответственный и сложный процесс, который выполняется непосредственно перед заливкой фундамента. Полностью все работы по изготовлению бетонного основания производят по таким этапам:

  • Очищается площадка, и производится разметка.
  • Выкапывают котлован нужного размера.
  • Формируют дренажную систему.
  • Засыпают и уплотняют основу из песка с гравием.


Подушка под фундамент из песка и щебня Источник designwow.ru

  • Укладывают гидроизоляцию.
  • Собирают и фиксируют опалубку.
  • Устанавливают арматурный каркас и производят армирование основания.
  • Конструкцию заливают бетоном.

Действующие нормы регламентируют схемы обвязки монолитных фундаментов, которые применяют для постройки различных зданий. Усиленное бетонное основание стальными прутками – залог надежности будущей постройки. Прокладка арматуры улучшит такие характеристики фундамента:

  • усиливает прочность монолитного основания, дает способность воспринимать повышенные нагрузки;
  • предотвращает риски усадки постройки, которые связаны с недостаточной прочностью основы;
  • не допускает деформацию монолитного бетонного основания под воздействиями негативных факторов высокого уровня грунтовых вод.

Видео описание

Как выполняется ручная вязка арматурного каркаса, смотрите в видеоролике: Готовые сваренные сетки монтировать быстрее и проще, чем при методике связывания. Единственный минус – это трудность, возникающая при подборе необходимого типоразмера.

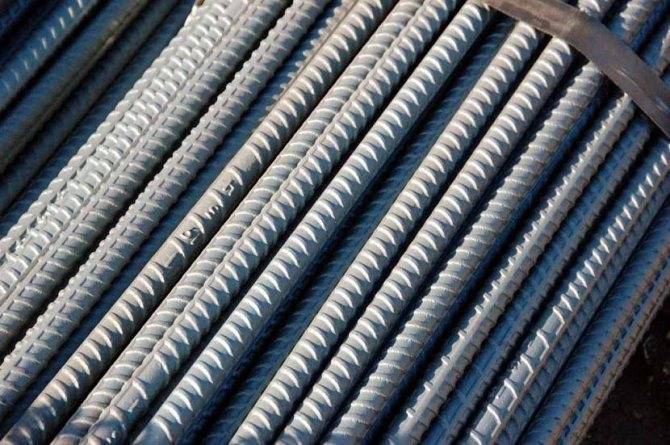

Прутки арматуры для фундаментной плиты Источник bigbang.in.ua

При применении сварочного аппарата, рекомендуется в важных зонах – угол постройки и прочие участки, где массивные стены будут создавать нагрузку на конструкцию, арматуру следует в обязательном порядке соединять проволокой.

Метод сварки применяется в редких случаях, так как главный недостаток такого варианта – жесткое и неподвижное соединение. Это плохо сказывается на качестве монолитного фундамента. При сваривании металлические элементы расплавляются, после чего снижаются показатели прочности арматурных элементов.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

  • 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
  • 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
  • 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
  • 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

  • Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
  • Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Способы вязки арматуры для монолитной плиты

В монолитной плите фундамента при эксплуатации наблюдаются сжимающие и растягивающие усилия. Если с первыми бетон легко справляется самостоятельно, то для компенсации растяжения необходимо использовать арматуру. Этот конструкционный материал повышает прочность растяжения плитного основания в 10 раз.

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

  • стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
  • прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
  • арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

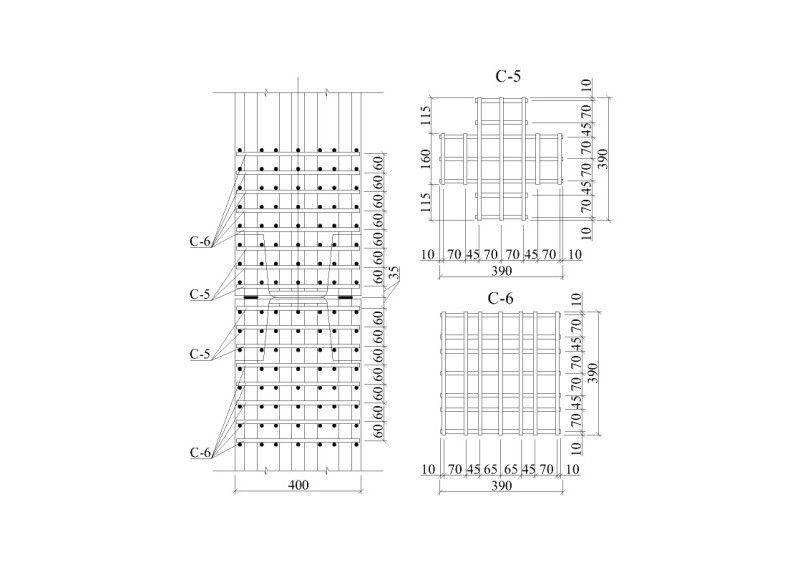

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

  1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
  2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
  3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
  4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

Общий порядок действий предусматривает выполнение следующих операций:

  1. Определение потребности в арматуре.
  2. Приобретение материала в необходимом количестве.
  3. Нарезка арматурных заготовок.
  4. Изготовление подставок.
  5. Монтаж продольных стержней нижнего яруса.
  6. Закрепление поперечных прутков на нижней сетке.
  7. Установка арматурных стоек.
  8. Привязывание к опорам элементов верхнего уровня.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

При выполнении работ следует обратить внимание на ряд моментов:

  • обеспечение минимальной величины защитного слоя;
  • размещение радиусных накладок в угловых участках;
  • соблюдение постоянного шага при укладке арматуры;
  • соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
  • обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Этот процесс можно разделить на два этапа:

Выкапывания котлована

Этому нужно уделить особое внимание. Прежде всего, нужно правильно провести расчет его периметра

Для того, чтобы все было сделано по стандарту, нужно иметь представление о размерах всего дома и об общем весе конструкции. Размеры можно узнать из готового чертежа, а вес рассчитать с помощью строительного справочника. От общих данных будет зависеть глубина заложения. Также следует учитывать особенности почвы, глубину промерзания, наличие пучинистых и твердых слоев почвы.
Создание металлического каркаса из арматуры нужного диаметра непосредственно в котловане или рядом с ним. Об этом будет рассказано ниже.

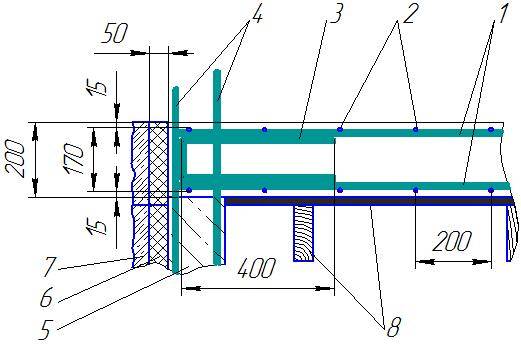

Если проект дома и плиты рассчитывается проектировщиками, а бетон поставляется с завода, то на долю строителей перепадает самая ответственная работа – вязка арматуры монолитной плиты фундамента и перекрытия и заливка. Именно качество исполнения закладывает прочность и долговечность конструкции.

Привычным шагом для распределения арматуры под монолитную плиту составляет 150х150 мм или 200х200 мм, однако могут быть отступления от этих размеров в зависимости от требований проектной документации.

Вязку арматуры можно выполнять по всем пересечениям, однако достаточно выполнить ее в шахматном порядке со смещением в разных плоскостях и только по периметру в каждом пересечении.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
