Делаем правильный крючок для вязки арматуры своими руками: Советы

Изготавливаем крючок самостоятельно

Несмотря на низкую стоимость вязального крючка для арматуры, некоторые опытные мастера, проработавшие с арматурой не один год, предпочитают использовать самодельные, а не покупные. В этом есть свои плюсы.

1. При самостоятельном изготовлении можно придать рукояти оптимальную форму, для того чтобы она удобно лежала в руке. Рука будет меньше уставать, а производительность возрастет.
2. Выбор стали для изготовления, часто попадаются заводские крючки, сделанные из мягкого металла. В результате он не выдерживает нагрузки и гнется.
3. Сделать крючок для вязания арматуры нужного размера. Бываю случаи, когда заводским крюком невозможно подлезть к месту вязки, из-за него длинны.
4. Небольшая, но все-таки экономия (при наличии материалов и инструментов).

Крюк из электрода

Крючок из электрода подойдет при небольшом объёме работы. Когда необходимо связать небольшой каркас из арматуры.

Изготовления крючка своими руками занимает всего 5 минут. Понадобится: электрод 4, плоскогубцы и болгарка (если нет, то можно обойтись и без неё).

Разберем по шагам, как его делать:

1. Отбиваем электрод от защитного покрытия.
2. Отступаем от края 1-2 сантиметра и загибаем его под 80-90 градусов.
3. От другого края отступаем 3-4 сантиметра, делаем первый загиба под 90 градусов. Отступаем еще 10-12 сантиметров, и делаем второй загиб под 90 градусов. Отступаем еще 4-5 сантиметра и делаем третий загиб.
4. Заточим немного кончик, крючка, для того чтобы лучше слазила проволока.

Крючок готов, должен получиться такой формы, как на чертеже ниже.

Самодельный крючок из арматуры с деревянной ручкой

Самодельный крюк чаще всего используют профессиональные арматурщики, благодаря плюсам описанным выше. Его изготовление займет около 2 часов, в результате получится крюк ни чем не уступающим заводским.

Для изготовления крючка понадобятся следующие материалы и инструменты:

• Рифлёная арматура 8-10 диаметра, длинна 35-50 сантиметров;
• деревянная заготовка для ручки;
• 2 шайбы – диаметр равен ручке крючка;
• 2 гайки;
• пассатижи, нож или топорик;
• болгаркам и сварка;
• дрель со сверлом 8-10 диаметра;
• наждачная бумага.

Порядок действий изготовления:

Обточим ребра арматуры на болгарке, чтобы она стала гладкой. Берем рифлёную, а не гладкую, так как для её производства используется сталь большего класса, крючок получится крепче.
Подготовим ручку. Просверлим дрелью, сверлом подходящего диаметра, отверстие по центру заготовки. После, если необходимо, подгоняем её под необходимый размер, ножиком или топориком. При этом следите, за тем, чтобы отверстие получилось по центру ручки. Далее отшлифуем ручку до гладкого состояния наждачной бумагой.
На край арматуры одеваем гайку и привариваем её сваркой. Наверх гайки, положим шайбу, после надеваем ручку, затем опять шайбу и гайку

Важно чтобы межу шайбами и ручкой получился небольшой зазор, для того чтобы ручка крючка хорошо крутилась. Для этого между ними положите сложенный пару раз кусочек бумаги

Затем привариваем вторую гайку. Обязательно возле себя поставьте воду, для того чтобы в случае возгорания ручки стразу её потушить.
Теперь болгаркой заточим край арматуры, не переусердствуйте, чтобы он не получился слишком тонкий, а то вязальный крюк будет гнуться.
Отступаем от края ручки 1-2 см. и делаем загиб под 90-140 градусов (все зависит от выбранного типа крючка, примеры загибов смотрите на картинке ниже). Отступаем от края арматуры 1-2 сантиметра и загибаем кончик крючка пассатижами под 80-100 градусов. Следите за тем, чтобы загибы получились в одной плоскости.
Для увеличения срока службы ручки, покрываем её пропиткой для дерева от гниения и влаги в 2 слоя. После высыхания, покрываем лаком по дереву.
Крючок готов, осталось сделать пару завязок для испытания, если вяжется хорошо, то подгибать ничего не надо, иначе можно немного подогнуть под свою руку.

Фото крючков для вязки арматуры изготовленных своими руками

Рекомендуем к просмотру видео инструкцию, одного из вариантов изготовления крюка для вязания своими руками.

Вот и всё. Теперь вы не только узнали о вязальных устройствах, но и изучили, как сделать крючок для вязки арматуры своими руками и без труда справитесь с этой задачей.

Способы вязки арматуры

Вариантов для вязки арматуры на фундамент существует множество, кому какой удобнее, рассмотрим несколько из них:

Способ первый: отрезок проволоки сгибаем пополам; отступаем треть длины от петли и снова сгибаем; охватываем стык арматуры, таким образом, чтобы петля была с одной стороны стыка, а два свободных конца с другой; вставляем крючок в петлю, второй рукой придерживаем и слегка натягиваем концы проволоки. Проворачивая крючок зацепляем им свободные концы и закручиваем их вместе с петлёй на 3-5 оборотов, лишнее отрезаем или загибаем.

Способ второй: сгибаем пополам отрезок проволоки; оборачиваем им стык арматуры снизу; захватываем петлю крючком; оставшиеся свободные концы вставляем в крючок и загибаем; закручиваем всё вместе до плотного соединения прутьев.

Способ третий (самый распространённый): сгибаем пополам отрезок проволоки; оборачиваем им стык стержней по диагонали; в петлю вставляем крючок и натягиваем, второй конец так же как и во втором случае, загибаем на изгибе крючка; теперь крючок натягиваем и одновременно прокручиваем по часовой стрелке.

Третий вариант при вязке арматурного каркаса на фундамент является самым предпочтительным: более крепкое и аккуратное соединение, меньшая утомляемость при работе, да и скорость, при достижении определённого навыка, побыстрее. Рассмотрим процесс вязания каркаса поподробнее с показом видео.

Нюансы работы с армирующим поясом фундамента

Ленточный фундамент под жилое или общественное здание неизбежно имеет углы. В них армирование устраивать методом последовательной связки стержней каркаса недопустимо. Используется больший нахлест арматуры при вязке и специальные схемы армирования.

Разбираясь, как как вязать арматуру на углах, разработчик схемы армирования отдает предпочтение Г-образному или Т-образному армированию в зависимости от ответственности конструкции и возможностей использования той или иной формы.

При удлинении стержней используется перехлест в 20 и более диаметров стержня, при этом подобные стыки должны быть разнесены так, чтобы в одном сечении было не более половины горизонтальных срощенных прутьев.

Важно: чтобы не ухудшать эксплуатационные свойства арматуры, гнуть стержни можно только в специальном стане или обойме. Использовать газовую сварку крайне нежелательно! С опасностью возникновения коррозии в месте сварки связан вопрос, почему арматуру вяжут, а не варят

Сварка (дуговая, не точечная) допустима при диаметре стержней более 25 мм.

Виды приспособления для вязания

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры.

Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

В полуавтоматическом крючке внутри ручки устроена резьба, которая обеспечивает вращение основания при вытягивании инструмента на себя. Такая конструкция, при определенной сноровке, позволяет завязать узел в одно движение.

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

• автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
• для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
• при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
• при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
• стоимость аппарата очень высокая;
• использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы вязать арматуру, используют отожженную проволоку диаметром от 1,2 до 1,5 мм. При высоких прочностных характеристиках на разрыв, эта проволока легко гнется, благодаря чему монтажнику просто сформировать надежный узел.

Как правильно вязать арматуру

Вне зависимости от используемого приспособления, важно знать и применять правильные способы вязания. На схеме ниже предложены основные способы закрутки

Вопрос о том, как вязать арматуру крючком, заключается в правильности захвата и равномерном, не чрезмерном натяжении проволоки. Обычно рекомендуют использовать отрезки проволоки длиной 250…300 мм. Вариант с петлями на концах требует большей длины, около 400 мм (примерно 100 из них уходят на создание петель). Чтобы быстро и эффективно вязать арматуру, схема применяется простая. Проволока складывается вдвое, обводится вокруг узла. Далее крючком (клещами) захватывается получившаяся петля, к ней подгибаются сдвоенные концы и выполняется скрутка.

При использовании проволоки с петлями работа проще: одинарный отрезок обводят вокруг соединения стержней, подцепляют крючком или клещами петли и делают скрутку.

Важно: применять клещи рекомендуется на неотожженной проволоке с диаметром более 2 мм, более тонкая и мягкая может сломаться. Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой

Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой.

Такие монтажные скобы изготавливают из достаточно качественной стали, что и обеспечивает их пружинные свойства.

Чтобы вязать стеклопластиковую арматуру, используют пластиковые (с металлическим сердечником и без) хомуты и специальные крепежные элементы из полимером.

Укладка и вязка арматуры из композита допустима с применением мягкой алюминиевой проволоки. В этом случае применяются стандартные для стальной вязальной проволоки приемы. Некоторые из них показаны в гифке ниже.

Способы вязки арматуры

Важно: в конце закрутки края проволоки отгибаются внутрь каркаса так, чтобы даже при малом защитном слое бетона они не выглядывали из заливки и не провоцировали коррозию всей армирующей конструкции

Инструментарий и сами материалы для вязки

Проволока для вязки арматуры это самый необходимый элемент. Именно от неё зависит качество зафиксированности узлов. Для этого применяют проволоку обожжённого типа. У неё высокие показатели на разрыв, плотное прилегание к основанию арматуры. К тому же она эластична, поэтому будет отлично гнуться. Для самого процесса вязки пригодятся специальный вязальный пистолет, крючки и фиксаторы.

Наконец крючок возможно купить в магазине, либо изготовить самим для этого нужна рельефная арматура. Применение петель повышает надёжность и это крайне просто. Обучение вязанию происходит очень быстро, а вероятность ошибки сводится к нулю.

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания	Краткое описание технических параметров
Обычный	Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
Полуавтоматический	Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
Автоматический	Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

Крючок из шуруповерта для вязки арматуры Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв

Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается

2 Улучшенные крючки

Помимо простого ручного инструмента есть более универсальные модели. В частности крючки:

• полуавтоматические;
• автоматические.

Различия между ними очень существенны, поэтому каждый вариант стоит рассмотреть подробно.

Первый образец – полуавтоматический, винтовой или реверсивный. Несмотря на свое название, никаких электроприводов или другого подобного оборудования в нем нет.

Реверсивный крючок для арматуры Sparta

Вязальный инструмент такого типа работает за счет реверсивного стягивания винта внутри его ручки. Собственно, поэтому его и называют винтовой.

Такой крючок производят на заводе. Внутри его ручки находится винтовая прямая пружина, похожая по своей структуре на Архимедов винт. К краю пружины подсоединен крюк.

Типичной для этого типа оборудования конструкцией обладает вязальный крючок Sparta. В нем есть пластиковая обрезиненная ручка, внутри которой спрятана металлическая пружина. Наружу из ручки выступает только крючок.

Захватывая проволоку крючком Sparta, мы должны всего лишь потянуть за ручку несколько раз. При натяжении пружина начнет сжиматься. Отпуская ручку, мы ослабляем контроль над винтом, заставляя его вращаться в обратную сторону. Вращение пружины провоцирует вращение крючка, что приводит к самостоятельному образованию витков.

Все что нам нужно сделать при работе с крючком Sparta, это зацепить виток и потянуть на себя ручку от одного до трех раз, при этом не нужно никакого вращения руки.

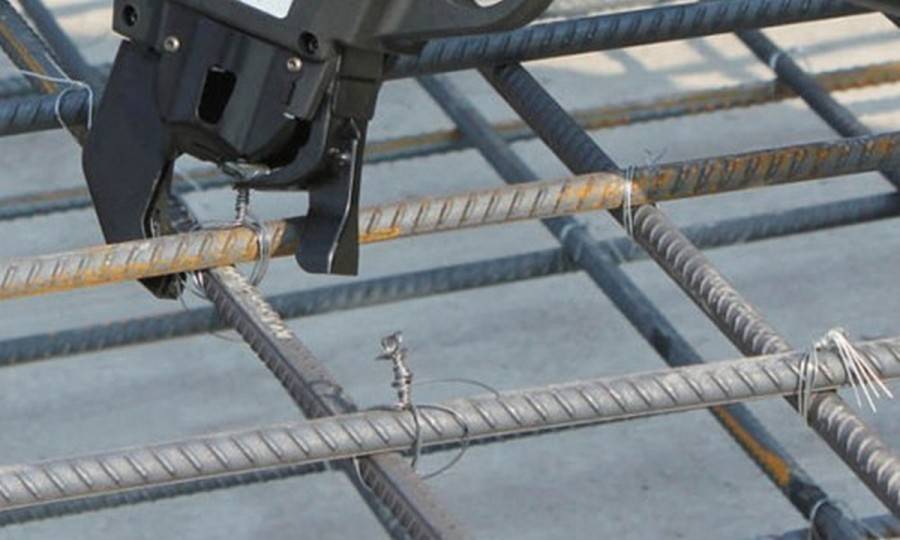

2.1 Пистолет для вязки

Полностью автоматический прибор подразумевает использование специальной технологии. Здесь для вязания арматуры применяют так называемые пистолеты.

Пистолет – сложный механический прибор, по форме напоминающий увеличенный шуруповерт с удобной ручкой.

Чаще всего его нужно заряжать проволокой, затем приложить к связываемому узлу и нажать кнопку. Устройство само выкинет проволоку, затем затянет ее, оставив после себя аккуратный крепкий виток.

Пистолет для вязки арматуры

Схему действия пистолета объяснять не стоит, тем более что у каждого производителя она чем-то отличается. Отметим только, что с применением высококлассного оборудования скорость сборки арматурных каркасов повышается в десятки раз.

Из недостатков выделяется необходимость заряжать пистолет, а также его стоимость. Как и любой другой профессиональный строительный прибор, пистолет для вязания арматуры стоит дорого. Средняя цена качественной модели начинается от 300-400 долларов.

2.2 Самодельный крючок

Вы уже наверняка и сами догадались, что при такой простой конструкции ручные крючки без винтов и приводов можно сделать своими руками. Самодельный инструмент уступает промышленным в плане удобства, скорости разработки и внешнего вида. Зато он обойдется вам в сущие копейки и делается элементарным образом.

Самый простой, можно сказать, элементарный способ создать крючок своими руками – использовать электрод.

Для работы необходимо взять электрод с размером сечения от 4 мм. Меньший диаметр нежелателен. Проволоке просто не хватит прочности, и она согнется под давлением.

Электрод загибаем дугой так, чтобы в части витка расстояние между краями равнялось 3-5 сантиметров и сужалось ближе к краю. Зауженный край загибаем под углом 45-60 градусов.

Для удобства оклеиваем устройство изолентой, образуя что-то типа ручки. Можно использовать один целевой электрод и один дополнительный, как своего рода обвязку для увеличения размера ручки и общей устойчивости конструкции.

Самодельный вязальный крючок из гвоздя

Второй, более эффективный вариант работы своими руками – крючок из арматуры. Здесь все так же просто. Берем арматуру толщиной от 4-5 мм. Загибаем ее в двух местах.

Один край арматуры оклеиваем изолентой. Второй, тот который служит в качестве крючка – затачиваем делая острым, и загибаем еще на 30 градусов от центральной оси. Таким образом, у нас получится инструмент больше похожий на стандартный ручной крючок заводского производства, только менее удобный за счет простенькой ручки и большего диаметра.

Эту проблему тоже можно решить, если прикрепить к краю арматуры старую ручку от какого-либо домашнего инструмента. Подойдет ручка от: напильника, валика, мастерка и т.д. При наличии должных навыков ручку можно сделать и своими руками. Например, вырезав из древесины, либо соединив пластиковый корпус с резиной, и обмотав все это изолентой.

Портал об арматуре » Вязка » Что такое и как использовать крючок для арматуры?

Украшения из проволоки своими руками. Кулон из медной проволоки. Мастер класс.

Для кулона я взял бусину из натурального камня 10 мм

Вы можете взять больше или меньше – это не так важно. Все отрезки медной проволоки толщиной 1 мм примерно 50 – 60 см

Я обычно беру для работы длинные отрезки проволоки. Лишнее всегда можно откусить. А вдруг в конце работы не хватит проволоки…? Один из отрезков вставляем в спираль и примеряем вокруг бусины.

Другой отрезок проволоки 1 мм вставляем в отверстие бусины и загибаем как показано на фото.

Любым способ начинаем сплетать проволоку с бусиной.

Сплетаем вместе с проволокой в спирали.

Далее делайте так, как показано на фотографиях. Различные способы оплеток можно найти и посмотреть на моем канале Ютуб. Там даже есть отдельный плейлист – Виды оплеток для украшений из проволоки

Лишние концы проволоки обрезаем, прячем за оплетки на кулоне или делаем симпатичные завитки. Осматриваем готовое изделие – исправляем огрехи.

Популярные производители и цены на крючки в магазине

Готовые крючки для вязки арматурных каркасов можно купить в любом строительном магазине. Перечислим наиболее популярных производителей ручных и полуавтоматических крючков, и цены на готовые изделия:

• ручной крючок для вязки арматуры китайского производителя Remocolors Tools Limited можно приобрести за 100 рублей. Полуавтоматический крючок этого производителя будет стоить 600-800 рублей;
• полуавтоматический инструмент Sparta из Германии стоит 780 рублей. Модель RG 400T, за счет регулировки оборотов и натяжения, позволяет получать крепкие соединения при минимальном расходе проволоки;
• ручной крючок отечественного производителя Зубр, продается в розничном магазине за 250 рублей;
• стальной крючок из Китая STAYER MASTER с пластмассовой рукояткой стоит 140-150 рублей.

Популярные производители и цены на крючки в магазине

Готовые крючки для вязки арматурных каркасов можно купить в любом строительном магазине. Перечислим наиболее популярных производителей ручных и полуавтоматических крючков, и цены на готовые изделия:

• ручной крючок для вязки арматуры китайского производителя Remocolors Tools Limited можно приобрести за 100 рублей. Полуавтоматический крючок этого производителя будет стоить 600-800 рублей;
• полуавтоматический инструмент Sparta из Германии стоит 780 рублей. Модель RG 400T, за счет регулировки оборотов и натяжения, позволяет получать крепкие соединения при минимальном расходе проволоки;
• ручной крючок отечественного производителя Зубр, продается в розничном магазине за 250 рублей;
• стальной крючок из Китая STAYER MASTER с пластмассовой рукояткой стоит 140-150 рублей.

Чем вязать каркас?

Для вязки арматуры могут использоваться следующие инструменты:

1. Крючок для арматуры.
2. Механический крючок.
3. Пистолет для вязки.

Вязальный крючок

Первый вариант является самым простым и доступным. При необходимости его можно купить в специализированном магазине за сотню рублей и даже дешевле. Более того, он может быть изготовлен вручную при наличии подходящего материала – к этому вернемся позже. Минусом же является низкая производительность. Начинающий вязальщик, при наличии достаточного запаса проволоки, сможет выдать 6-10 вязок в минуту. Опытный мастер, проработавший в данной сфере не один год, достигает предела в 15-20 вязок. Но это, пожалуй, максимум. Поэтому на выполнение крупного объема работы уйдет довольно много времени. Также придется потратить время на то, чтобы нарезать проволоку кусками соответствующей длины и аккуратно сложить её. Так как даже для небольшого объекта могут понадобиться сотни кусков, этот фактор следует учесть.

Винтовой крючок

Винтовой крючок является следующей ступенью развития инструмента для вязания арматуры. Внешне он немного напоминает обычный, но благодаря ему скорость вязки повысится, а работник будет уставать значительно меньше. Если при работе с обычным крючком специалист должен захлестывать концы проволоки и вручную закручивать их, то винтовой значительно удобнее. Захлестните петлю и концы, после чего аккуратно, но уверенно потяните на себя. Пластиковая рукоять будет зафиксирована в руке, а сам крючок начнет быстро крутиться, надежно затягивая петлю. Стоит такой инструмент от 600 до 1000 рублей – в зависимости от производителя и магазина. Станет прекрасным выбором, если нужно один раз выполнить работу на сравнительно крупном объекте. Скорость вязки возрастет, правда, проволоку по-прежнему придется резать и сгибать вручную.

Автоматический пистолет

Наконец, специальный пистолет. Если вы используете для вязки арматуры автоматический пистолет, то даже с самым крупным объемом работы без труда справится новичок, ранее никогда не занимавшийся подобной деятельностью. При работе с ним не нужно резать и сгибать проволоку – в пистолет заправлена катушка с проволокой, которая сгибается и режется автоматически. Достаточно прижать пистолет к стыку и нажать спусковой крючок – меньше, чем через секунду арматура будет плотно притянута. За минуту неопытный работник сможет сделать 50-60 вязок. Конечно, это безусловный рекорд. Увы, у вязального пистолета есть недостаток – стоимость. Самые простые модели стоят около 50 тысяч. К тому же, здесь подойдет не любая проволока. Нужно использовать специальную, имеющую определенный диаметр и жесткость, а она стоит значительно дороже обычной вязальной. Использование не подходящей проволоки может привести к выходу из строя дорогостоящего оборудования.

https://youtube.com/watch?v=_gI0UiAVPc4

Зная о разных видах вязальных приспособлений, вы сможете без труда сделать правильный выбор, решив, какой вариант вас устроит в полной мере.
