Бетонная лестница своими руками: делаем лестницу второй этаж по инструкции

Лестница в частном доме как важный элемент удобства планировки

При выборе материала и дизайн необходимо руководствоваться не только эстетическими предпочтениями, но и помнить о безопасности и эргономии. Правильно осуществить выбор конструкции и материалов для лестницы помогут следующие критерии:

  • имеет значение расположение – в центре холла или как второстепенный вариант в других комнатах;
  • размеры и площадь под постройку лестницы;
  • уровень безопасности конструкции;
  • толщина стен, к которым будет монтироваться лестница;
  • окружающий интерьер в помещении, где будет размещаться конструкция.

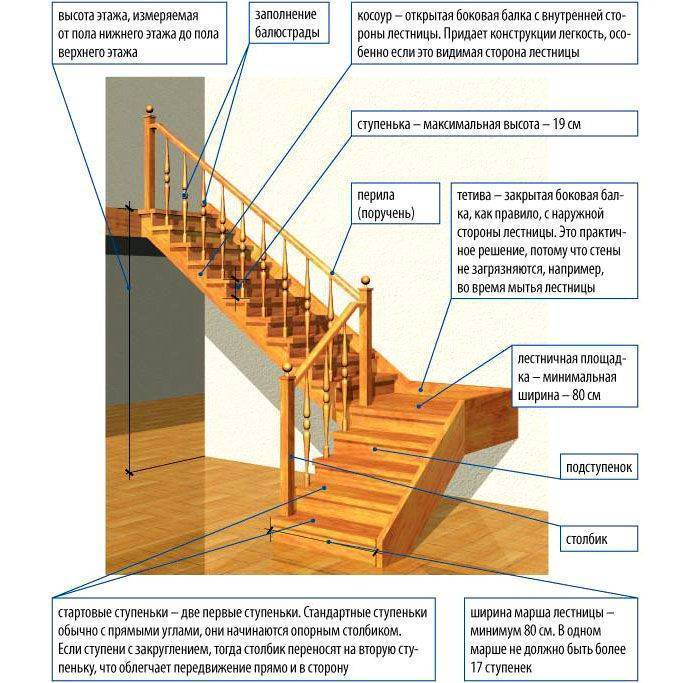

Схема устройства лестничной конструкции

Есть специальные требования и нормы СНиП, которые нужно соблюдать. Перед работой выполняются чертежи и расчеты. Для удобства расчетов применяются различные онлайн-калькулятор лестницы.

Стоит учитывать следующие технические требования:

несущие стены должны выдерживать лестничную конструкцию;
опорные части должны устанавливаться под определенным углом и на специальную поверхность;
важно выдерживать рекомендуемое расстояние между ступеньками;
перила должны выдерживать определенную нагрузку в 400 Н;
необходимо выдерживать правильное расстояние между тетивами;
между пролетами также должно быть необходимое расстояние;
марши должны иметь зазор и одинаковый уклон.

Основные составляющие элементы

Основные конструкционные элементы можно посмотреть в таблице ниже:

Важные компоненты лестничной конструкцииИз чего могут состоять (варианты)
Несущая конструкцияТетивы – боковые элементы, поддерживающие ступени с торцов и снизу. Выглядят как изогнутые балки. Устанавливаются под наклоном.Косоуры – поддерживают ступеньки в нижней части.Больцы – специальные болты, которые помогают зафиксировать ступени и стены здания.Опора для винтовой конструкции – вертикальная стойка, на которой закреплены все элементы.Несущие детали могут выполняться из разных материалов.
СтупениСтупени могут быть дугообразными, забежными, скошенными или прямыми.Лестница может быть двухмаршевой или многомаршевой. В этом случае между маршами монтируется ступенька.
ОгражденияОграждения гарантируют безопасное перемещение. К ним относятся следующие элементы:Балясина представляет собой вертикальную стойку, которая поддерживает перила;Перила используются для ограждения маршей и площадок;Поручень – наклонный элемент перил, который фиксируется на балясинах. Иногда поручни могут монтироваться к стене

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Технология изготовления

Если строительством дома занимаются профессионалы, то и изготовление лестничной системы лучше доверить им. Но как сделать лестницу своими руками из бетона, если всем занимаетесь вы сами?

Весь процесс можно условно разделить на несколько основных этапов:

  • Проектирование;
  • Подготовка основания;
  • Устройство опалубки;
  • Укладка арматуры;
  • Заливка бетонным раствором;
  • Отделка готовой конструкции.

Маршевая конструкция – наиболее простой вариант

Тщательность подхода к каждому из них обеспечит вам надежность и долговечность изделия.

Проектирование

Лестница литая из бетона, как и любое другое строительное сооружение, требует предварительного проекта. Исходя из конкретных условий места установки и основных требований к устройству лестничных конструкций, можно самостоятельно сделать чертеж со всеми размерами.

При проектировании важно учитывать, что:

  • Оптимальным считается уклон маршей в 30О.
  • Количество ступеней в одном марше не желательно делать больше 15 штук.
  • Высота ступени будет оптимальной в 16 – 17 см.
  • Ширина ступени выполняется размером 30 см. В винтовых вариантах и при наличии забежных ступеней ширина посередине элемента должна быть не менее 20 см.
  • Длина ступени – 80 – 90 см.

Расчет угла наклона марша

Подготовка основания

Лестница из бетона в дом чаще всего предполагает установку на железобетонные плиты перекрытия или балки. Такое основание вполне способно выдержать приличный вес всего изделия вместе с его отделкой. Под все изделие выполняется фундамент из бетона, кирпича или блоков.

Устройство опалубки

Выполнить опалубочные работы под простую маршевую конструкцию самостоятельно достаточно просто. Самым элементарным является вариант с опорой марша на две стены.

Гораздо сложнее, если межэтажные лестницы из бетона будут иметь криволинейные формы. В этом случае необходима установка большого числа мелких элементов, которые требуется подготовить по заранее определенным размерам.

Для изготовления опалубки в основном используются:

  • Влагостойкая фанера или деревянные щиты;
  • Деревянный брус;
  • Обрезная доска.

Можно применять и подручные материалы, например, металлические листы или цементно-песчаные плиты, но их будет сложнее собирать. Все детали должны быть плотно подогнаны друг к другу. Зазоры и щели в опалубке приведут к вытеканию бетонного раствора.

Доски можно обернуть пленкой – ступени получатся более гладкие

Монтаж отдельных элементов опалубки осуществляется при помощи гвоздей или саморезов. Удобно также использовать металлические уголки.

Укладка арматуры

Арматура для лестницы из бетона делается из стальных прутьев. Они укладываются продольно вдоль каждой ступени и скрепляются поперечными связующими элементами. Можно также использовать готовые сетки.

Устройство опалубки и укладка арматуры

В настоящее время также широко применяется композитная арматура.

Заливка бетонным раствором

После установки всей арматуры можно приступать к заливке лестницы из бетона в доме. Весь процесс заполнения опалубки необходимо выполнить без перерывов.

Винтовая модель для подвала

После полного застывания можно будет разбирать опалубку. Как изготавливается лестница своими руками из бетона – видео в интернете описывают все этапы весьма детально.

Расчет лестницы с забежными ступенями

Расчет забежной лестницы выполняется на основании таких данных:

  • планируемая конструкция (угол поворота, тип поворотных элементов, количество поворотов и способ монтажа);
  • предполагаемый угол подъема, ширина и высота пролета с учетом эргономики и необходимого психологически комфорта;
  • намеченный к использованию материал.

Первый пункт требует анализа геометрии здания в целом, возможностей по размещению конструкции. Так, если требуется подъем на второй этаж в ограниченном пространстве, имеет смысл остановиться на таком варианте, как П-образная забежная лестница. При этом выбор количество поворотов выясняется автоматически – два, тип поворотного элемента (радиусный или угловой) выбирается исходя из опыта монтажников, поскольку при радиусной конструкции установка ступеней и выполнение закругления стыка между стенами создает дополнительные сложности.

Ниже представлено два варианта П-образной модели. Они различаются как по соотношению длин прямых участков, так и типу поворота. Слева представлен общий поворот на 180 градусов, справа – два отдельных, на 90 градусов каждый. Первый вариант можно считать комбинацией обычного прямого подъема с винтовым участком, но ступени на повороте являются именно забежными – то есть при виде сверху их внутренняя часть выглядит не треугольником, а трапецией.

Построение геометрических элементов в таких конструкциях выполняется графически, на основании нормативов.

Помимо минимальных размеров узкой стороны проступи учитывается также стандартная ширина ступеней, высчитываемая эмпирически в зависимости от ширины шага человека.

Ниже показан ход построения геометрии забежных ступеней.

Если необходимо выполнить поворот с большим количеством ступеней, число отрезков на центральной линии увеличивается до желаемого, соблюдается условие – ширина забежных ступеней по линии хода примерно равна ширине прямых ступеней. При изменении угла поворота (более или менее 90 градусов) угловая лестница должна быть перестроена с учетом этого параметра.

Расчет угла подъема и величины проема

Эргономика при расчетах лестничных маршей учитывается не только в отношении ширины проступи. Необходимо выдержать удобный для подъема (спуска) угол наклона, требуемую высоту подступенка, комфортные высоту и ширину проемов. Как ясно из иллюстрации выше, высота проема, измеряемая по нормали к направлению хода, должна быть примерно равна среднему росту пользователей, измеренная по нормали к поверхности проступи – на 10% больше. Таким образом, средняя высота проема принимается равной 2 м.

Угол наклона и габариты ступеней выбираются из соображений комфорта, причем наличие в доме пожилых людей с ограниченной подвижностью требует выбора меньшего угла из стандартного диапазона.

Оптимальный угол наклона поворотно-забежной лестницы

Поворотно-забежная лестница подразумевает оптимальный угол наклона в 35…45 градусов и ступени высотой 20…21 и шириной 21…23 см.

Вычисление количества обычных и забежных ступеней

При известной высоте этажа и длине проема, который может быть выделен для устройства конструкции, расчет ступеней опирается на графический метод с подстановкой собственных значений.

Для высоты этажа 3,0 м и стандартной высоте подступенка 0,19…0,21 мы можем выбрать количество ступеней равным 14, 15 или 16, причем в первом и третьем случае придется немного уменьшать высоту первой или последней ступени. Оптимальный вариант – 15.

Учитывая необходимую глубину проступи 21…23 см и считая, что между прямыми участками располагаются шесть забежных ступеней, получаем длину прямого участка равной:

Однако половину ступени использовать нельзя, то есть нам придется разделить 9 прямых ступеней на две неравные части – 4 и 5. Выбирать, какая из них будет вверху, какая внизу, следует в зависимости от конфигурации помещения. Обычно «нечетную» ступень добавляют в нижний пролет и делают радиусной, расширяя таким образом нижнюю часть лестницы. Соответственно получаем верхний прямой участок длиной 88 см и нижний 110 см (принята ширина проступи 22 см).

Определить длину поворотного участка можно, добавив к большему из двух прямых ширину пролета (иногда этот размер немного увеличивается или уменьшается для экономии места). Таким образом, вся длина проема составит 110+100 = 210 см.

Ширина проема принимается равной двум ширинам пролета (марша) с небольшим зазором (50…60 мм). При стандартной ширине марша 1 м проем будет шириной 2,05…2,06 м.

Более точно построить геометрию можно на основании замеров помещения, где конструкция будет смонтирована.

Армирование лестничных маршей — советы и рекомендации

От каркаса зависит прочность и долговечность бетонной лестницы.

Советы помогут начинающим строителям выполнить работу качественно:

  1. Если нет желания делать каркас из стержней, можно купить готовую арматурную сетку с ячейками 100×100 мм, толщина металла — 5 мм. Ускорит вязание проволокой крючок. Специалисты вставляют его в шуруповерт и делают вязку.
  2. Кроме прутьев, каркас ничем усиливать не нужно. Различные уголки, швеллеры в конструкции — это бесполезная трата дорогого металла.
  3. На лестничной площадке пруты связывают отожженной проволокой диаметром 6 мм. Стыки не должны находиться напротив — их располагают в шахматном порядке.
  4. Длина стержней должна быть такой, чтобы концы прятались в бетоне и не ржавели. С каждой стороны их покрывают слоем раствора не менее 1,5 см.

Многих смущает сложная конструкция лестницы. Если посмотреть взглядом профессионального строителя, то это обыкновенная железобетонная плита. У нее просто ломаная форма, которую придают ступени.

Армирование двухмаршевой лестницы.

Монтаж своими руками

Изготовить и смонтировать лестницу самостоятельно гораздо сложнее, чем использовать готовый комплект для сборки. Однако у такого варианта есть ряд преимуществ:

  • гораздо меньшая «цена вопроса» в связи с экономии на работе и возможности приобрести более бюджетные материалы;
  • возможность проявить фантазию и не опираться на готовые проекты, а разработать собственный, уникальный и точно соответствующий компоновке и дизайну строения;
  • получение удовлетворения от самостоятельно сделанной работы.

Для человека, ранее мало занимавшегося ремонтными и строительными работами, лучше остановить выбор на полностью деревянной модели максимально простой конструкции. Забежная лестница на тетивах или косоурах – лучший вариант для начинающего строителя.

Этапы работ:

  • выполнение замеров, уточнение возможных поправок и выбор типа лестницы;
  • создание эскизного проекта с тщательным расчетом всех параметров конструкции;
  • закупка необходимых материалов и инструмента, крепежных изделий (в зависимости от планируемого способа соединения деталей);
  • подготовка материалов к сборке – распил, подгонка, поверхностная отделка;
  • монтаж.

При этом следует учесть, что выбранный тип конструкции следует проверить не только на совпадение размеров и удобство использования, но и на нагрузочную способность. Так, лестница забежная на косоурах (с одной несущей балкой), возможно, удовлетворяет условиям прочности в целом. Но при креплении ступеней и подступенков только посредине есть риск их перекоса в процессе эксплуатации или поломки из-за плохо распределенной нагрузки. Закрепленные с двух сторон проступи и подступенки дают больше уверенности в долговечности модели.

При монтаже на тетивах выбор между способами крепления делается в пользу более простого для монтажника, как и установке на косоуре.

Важно помнить, что любые пазы в досках или брусьях требуют специального инструмента – фрезера. В противном случае получить ровные, одинаковой глубины пазы, не требующие дополнительной обработки перед монтажом, получить крайне сложно

Деревянные детали перед установкой или полностью собранную конструкцию необходимо обработать антипириновыми и антисептическими составами, снижая тем самым риск пожара и повреждения древесины вредителями. Дополнительная обработка морилкой, лаком или краской увеличивает привлекательность изделий и даем им дополнительную защиту от влаги, действия ультрафиолета и механических повреждений.

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Монтажные работы

Возведение опалубки

После того как проект готов, можно приступать к работе.

Заливка бетонной лестницы своими руками начинается с возведения опалубки для бетона:

Процесс сборки опалубки

  • Из водостойкой фанеры толщиной не менее 20 мм или досок 30 мм собираем щиты для формирования косоуров и нижних плоскостей.
  • Усиливаем конструкцию строительными брусьями сечением не менее 80х80 мм.
  • Собираем все детали, используя фосфатированные саморезы по дереву. Для дополнительного закрепления на углы можно установить стальные накладки.

Схема армирования

Параллельно устанавливаем металлические закладные, к которым затем будут приварены стойки перил. Это позволит нам сократить трудозатраты на этапе отделки, поскольку в противном случае для монтажа придется использовать алмазное бурение отверстий в бетоне.

Заливка конструкции

Перед тем как залить бетонную лестницу, готовим раствор. Для этого берем цемент марки не ниже М350, добавляем в него две части песка и три части гравия. Полученную смесь разводим водой до консистенции жидкого теста.

Опалубка с залитым раствором

Заливку проводим так:

  • Вначале заполняем раствором всю опалубку, начиная с нижнего пролета.
  • Тщательно уплотняем бетонный материал путем вибрационной обработки или штыкования, следя за тем, чтобы опалубка не начала деформироваться.
  • При необходимости укрепляем каркас дополнительными подпорками.
  • Далее выполняем заглаживание проступей металлическим полутерком, выравнивая их плоскости по уровню.
  • Чтобы раствор набрал достаточную прочность, нужно замедлить испарение жидкости. Для этого покрываем залитую лестницу полиэтиленом и раз в два-три дня увлажняем бетонную поверхность.

Через 28 дней после заливки выполняется распалубка конструкции.

Отделка

Монтаж деревянных панелей

Завершающим этапом в возведении лестницы является ее декорирование:

  • На первом этапе шлифуем все бетонные поверхности кроме тех, которые будут скрыты за декоративными материалами.
  • Затем к металлическим закладным на косоурах крепим стойки перил, на которых монтируем остальные детали ограждения.
  • Допускается также установка деревянных ограждающих конструкций, но в этом случае все детали должны надежно закрепляться на бетонном основании с использованием анкеров. Оптимальное заглубление крепежа составляет около 50-60 мм.
  • В качестве финишного декора может применяться облицовка бетонной лестницы плиткой, монтаж на проступях и подступенках деревянных панелей или просто качественная полировка бетона с использованием стабилизирующих и обеспыливающих пропиток.

Процесс облицовки клинкером

https://youtube.com/watch?v=6l02EHnjWR4

Преимущества лестницы из бетона

Бетонные лестницы имеют следующие преимущества:

  • устойчивость к воздействию влаги, пламени и других внешних факторов;
  • прочность, повысить которую можно за счет использования стальной арматуры;
  • есть несколько вариантов декоративной отделки.

Если построить черновую лестницу, по ней можно переносить стройматериал или использовать ее для передвижений.

Бетон не гниет, его не подточат жуки или другие насекомые, он не боится перепадов температуры. Готовая лестница не скрипит, не рассыхается со временем, уход за ней минимальный. Конструкция из железобетона может быть любой формы.

Завершение монтажа опалубки, установка перегородок, подступенков

После завершения вязки арматуры завершается монтаж опалубки. В этот момент с помощью доски или плотной ламинированной фанеры формируются контуры ступеней лестницы. В случае, если ступени фигурные или криволинейные, опалубка для подступенков монтируется из материала, который можно согнуть, поэтому фанера в данном случае не подойдет. Для таких ступеней применяется эластичный листовой пластик. Его свойства позволяют сформировать опалубку для любых криволинейных поверхностей. Вертикальные стенки опалубки будущей лестницы скрепляются с помощью стяжек для сохранения точной геометрии и прямых углов.

По торцевым частям лестницы делается отбортовка из фанеры. Чтобы она плотно держалась под тяжестью бетона, ее дополнительно усиливают брусом, установленным в распорку.

Расчет лестницы

До начала строительства нужно произвести измерения, начертить план, проект или схему будущей системы. В документации нужно отметить все части, указать точные размеры. В чертежах отражаются конструкционные особенности, количество ступеней, их габаритные размеры.

Бетонная лестница в частном доме имеет невысокие ступеньки — 18 см, а самый малый по ширине сегмент равен 90 см. Во время работ понадобятся знания о толщине отделочных материалов.

При планировании строительства надо считаться с требованиями СНИПа, делать все шаги последовательно, помня про перила, и их крепления.

Угол подъема

Первый параметр, который стоит учесть, это угол спуска, значимость которого повлияет на размеры всего лестничного марша.

Например, если имеется одинаковая высота, конструкция с углом 25 градусов будет по длиннее, чем пролет с углами 40 и 45 градусов. Строя пролет с углом 45 градусов, затраты будут в 2,4 раза уменьшены, чем изготовление пролета с углом 25 градусов. Пролеты будут соотноситься как 3 метра к 6,4 метра.

Выбирать угол наклона необходимо, исходя из подходящих габаритов марша, сложной конструкции строения, удобства использования.

Размеры ступеней

Выбрав нужную высоту и угол уклона, следует спроектировать будущие ступеньки. Для данного этапа нужно сделать разбивку бетонного пролета на сектора. Лучшим значением ширины ступеньки будет расстояние до 26 — 30 см, с высотой 17 — 20 см.

Если построить ступени повыше, то тогда по лестнице трудно будет взбираться наверх, в частности пожилым людям, детям, тем кто привык к ходьбе со стандартным шагом. Если мастерить ступеньки менее 14 см, ходить будет не комфортно взрослым, а детям такие подъемы понравятся.

Рассчитать габариты ступеней можно использовав формулу: 2В+Ш, где В — высота ступеней, а Ш — ширина ступеньки. Если взять стандартные значения, получим следующие цифры: 2х18+30=66 см.

Ширина лестницы

Ширина пролета в частном доме имеет зависимость от количества свободного места между стенками, в зоне возведения лестницы. Минимальное расстояние будет равно 80 см.

Иначе шагая вверх (или вниз) по лестнице, жилец будет себя ощущать как в замкнутой комнате или туннеле. Если возникнет необходимость поднять мебель наверх, сделать это будет крайне затруднительно. Лучшие делать ширину пролета от 90 см и шире.

Проектируя систему, подумайте о защитном ограждении, особенно если в доме присутствуют люди преклонных лет и дети. Когда перила будут стоять на краях ступеней, рабочая площадь маршей уменьшится. Этот момент нужно учитывать при проектировании.

Расчет лестницы

Если конструкция сложной формы, лучше заказать разработку проекта у специалистов. При самостоятельном выполнении работы определяют число ступеней, их размеры, предусматривают закладные элементы, увеличивающие прочность изделия.

1 м³ бетона весит 2,5 т, поэтому готовое изделие будет иметь массу от 2 до 3 т. Нижние ступени должны опираться на несущую плиту. Если ее нет, то монтаж лестницы невозможен. Оптимальным вариантом является ситуация, когда под железобетонной конструкцией проходит лента фундамента или находится несущая плита.

Чтобы не столкнуться со сложностями, проектированием лестницы на бетонном основании следует заниматься на этапе разработки проекта здания.

Угол подъема

Модульная бетонная лестница.

Оптимальный угол, под которым делают лестницы, составляет 30-45°. Если в доме будут жить маленькие дети или пожилые люди, угол крутизны уменьшают до 30-35°. Но и в остальных случаях он не должен превышать 45°.

Размеры ступеней

Чтобы по лестнице было удобно ходить, нужно следить за тем, чтобы нога свободно помещалась на проступи. Оптимальная ширина ступени — от 22 до 33 см, а высота колеблется от 16 до 19 см. Этот показатель изменяется в зависимости от угла наклона конструкции.

Ширина лестницы

Ширина железобетонной лестницы зависит от наличия свободного места в помещении и того, сколько человек проживает в доме. Не рекомендуется делать ее уже 80 см — перемещаться по ней намного комфортнее, если ее ширина составляет 120 см.

Онлайн-калькулятор для расчета

Чтобы было удобнее делать расчеты, можно использовать онлайн-калькулятор. С его помощью можно узнать, сколько бетона понадобится для строительства лестницы, определить количество арматуры и наиболее подходящий угол наклона бетонной конструкции. Программа рассчитает, какой глубины и высоты должны быть бетонные проступи.

Армирование

Перед заливкой бетона стержни арматуры фиксируют с помощью сварки или связывают между собой. Если этого не сделать, каркас распадется при заливке раствора.

Не рекомендуется сваривать между собой закаленные стержни — такое соединение будет иметь низкую прочность. Лучше соединить их с помощью отожженной вязальной проволоки. При продольном армировании для их соединения используют крючок и шуруповерт. Для связывания арматурных стержней также подойдет пластиковый хомут.

При выполнении работы нужно следить за тем, чтобы между прутьями арматуры было одинаковое расстояние. Если оно будет разным, это приведет к снижению прочности конструкции.

Армирование бетонной лестницы.

Двухмаршевая лестница имеет большой вес, поэтому арматуру укладывают в основание и в верхней части. Если по ступеням будут часто ходить, металлическими стержнями усиливают всю конструкцию.

Если уличная лестница имеет небольшие размеры, армирование выполняют с помощью сетки, сделанной из арматуры. Стержни соединяют между собой проволокой, размер ячейки должен быть 15х20 см.

Железобетонные изделия большого размера требуют установки арматурного каркаса, состоящего из нескольких сеток. Его элементы скрепляют сваркой или стержнями из металла. Чем массивнее лестница, тем больше должна быть толщина этих стержней. Сетки размещают так, чтобы между ними было расстояние от 2 до 3 см.

Каркас будет выполнять роль остова всей конструкции, поэтому его горизонтальные стержни фиксируют на месте. Для этого в стене делают отверстия, в которые помещают эти элементы. Сетку укладывают в 3 см от дна опалубки, приподнимая на требуемое расстояние с помощью камней или подставок.

В местах, где будут расположены перила, укладывают пластинки из металла, их можно заменить пробками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
