Лестница своими руками из дерева — грамотный расчет гарантирует прочность и качество

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

  • определение положения конструкции в помещении;
  • выполнение замеров и чертежа;
  • расчет размеров элементов;
  • определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

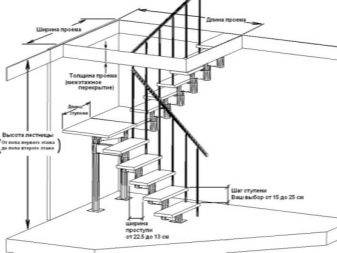

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

Сборка модульной лестницы

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Обшивка ступеней

Для обшивки ступеней используют:

  • твердые породы деревьев — дуб, ясень, бук, лиственницу;
  • бетон;
  • террасную доску;
  • мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Готовые конструкции

Если вы неуверены в своих силах, обратите внимание на готовые конструкции на металлокаркасе. Скорее всего, стоимость такой конструкции выйдет ненамного дороже, чем самостоятельное ее изготовление

При этом она будет выполнена опытным специалистом, который гарантирует безопасное использование. Сделать каркасный стояк достаточно сложно.

На данное время металлические лестницы на каркасе с забежными ступенями применяются не только в частных домах, но и на производствах, и в общественных зданиях. Благодаря своим компактным размерам подобная конструкция, не занимая много места, обеспечит безопасный и комфортный переход между этажами.

О том, как сделать лестницу своими руками с забежными ступенями, смотрите в следующем видео.

Особенности деревянных лестниц

Дерево для изготовления лестниц в частных домах выбирают чаще других материалов, так как оно экологичное, удобное для обработки и недорогое. Конечно, речь не идет об экзотической древесине – вряд ли неспециалист возьмется за этот дорогой и неподатливый материал.

А вот изготовление и сборка лестницы из дерева распространенных у нас сортов вполне по силам людям, знакомым со столярными инструментами и имеющими некий опыт обработки древесины.

Конструкции

План сборки деревянной лестницы будет зависеть от её конструкции. Она в свою очередь выбирается в соответствии с размерами и формой площадки, отведенной под лестницу. А также от дизайна дома, предпочтений хозяев и других параметров.

Существует два основных вида лестничных конструкций: винтовые и маршевые:

Винтовые лестницы обычно выбирают, когда приходится ограничивать размеры пространства, выделяемого для подъема на второй этаж. Визуально они довольно эффектны, но не слишком удобны для перемещений, особенно с габаритным грузом. И намного сложнее в изготовлении.

Винтовые конструкции экономят пространство

Маршевые лестницы комфортнее и проще в исполнении. К тому же они бывают самых разных форм и конструкций: на косоурах или на тетивах, одномаршевые или двухмаршевые, с поворотом на 90 или на 180 градусов, с промежуточной площадкой или забежными ступенями.

Разные виды маршевых лестниц

От выбранной конструкции и будут зависеть все расчеты, проектирование, изготовление отдельных деталей, из которых состоят деревянные лестницы и схема сборки.

Детальный чертеж всей конструкции и каждого элемента в отдельности поможет в дальнейшей работе

Из чего состоит лестница

И самодельные, и сборные лестницы деревянные состоят из множества элементов, которые соединяются между собой, образуя цельную конструкцию. У каждого из них свое название и назначение.

Начнем с опорных элементов, к которым относятся тетивы и косоуры:

Тетива – это несущая балка, к которой ступени крепятся своими торцами при помощи накладных уголков, брусков или вырезанных в теле тетивы пазов. Крепление выполняется саморезами или болтовыми соединениями и усиливается столярным клеем.

Схема сборки деревянной лестницы на тетивах – различные варианты

Косоуры – это несущие балки с запилами, на которые укладываются проступи и фиксируются крепежными элементами. Это более надежная и распространенная конструкция.

На этой картинке хорошо видна разница между тетивой и косоуром

Для самостоятельного изготовления косоуры и тетивы одинаково просты. Главное – выбрать качественный пиломатериал и сечение опор, обеспечивающее расчетную несущую способность.

Также к несущим элементам можно отнести опорные столбы винтовых лестниц и столбы, поддерживающие поворотные площадки двух- или трехмаршевых лестниц.

К другим элементам, из которых состоит сборная деревянная лестница, относятся:

  • Проступи – горизонтальные поверхности ступеней;
  • Подступенки – вертикальные части ступеней. Закрывают пространство между ними и служат дополнительной опорой для проступей.

Фото деревянной лестницы без подступенков

  • Балясины – вертикальные элементы ограждения, крепящиеся к ступеням и перилам. Служат для безопасности хождения по лестнице и придают всей конструкции дополнительную прочность и жесткость.
  • Поручень – элементы ограждающей конструкции, крепятся к балясинам.

Также в конструкции лестниц могут использоваться различные декоративные элементы, не несущие никакой функциональной нагрузки.

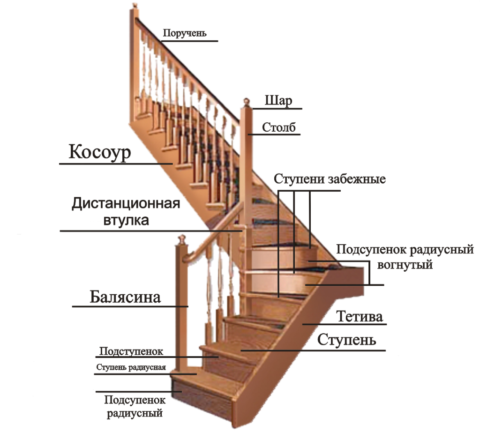

Все конструктивные элементы деревянных лестниц

Основные параметры для расчета

Чтобы лестницы деревянные в сборе были удобны для передвижения по ним и безопасны, она должна соответствовать следующим нормам:

Угол наклона – около 30-45 градусов;

Изменение угла наклона в зависимости от назначения лестницы

  • Высота подступенка – 15-21 см;
  • Глубина проступи – 25-33 см;

Рекомендуемая глубина и высота ступеней

Ширина марша – не менее 80 см, лучше больше;

Рекомендуемая ширина марша для лестниц разного назначения

Высота ограждений – 90-100 см, расстояние между балясинами до 15 см. Дополнительные детские перила устанавливаются на высоте 50-60 см;

Параметры лестничных ограждений

Минимальное расстояние между ступенями и потолком не должно быть меньше 200 см.

Размер проема по вертикали должен быть таким, чтобы при подъеме не приходилось наклонять голову

Проектируя сборные деревянные лестницы, нужно постараться соблюсти все эти нормативы. Так как каждый из них имеет некоторую «вилку» значений, путем их подбора в разных вариантах можно создать максимально удобную конструкцию.

Расчет количества ступеней

Число ступеней в одном марше рекомендуется от 15 до 20. Если лестница состоит из нескольких маршевых пролетов, от 9 до 11 для одного пролета.

Для более точного расчета можно воспользоваться формулой N=H1/H2, где:

  • N – количество ступеней;
  • H1 – высота пролета;
  • H2 – высота ступени.

Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.

Для изделий с крутым поворотом

На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах. Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.

Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.

По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.

Для модели с плавным переходом

Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.

В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.

Для П-образной лестницы

  1. Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша. Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
  2. После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
  3. Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.

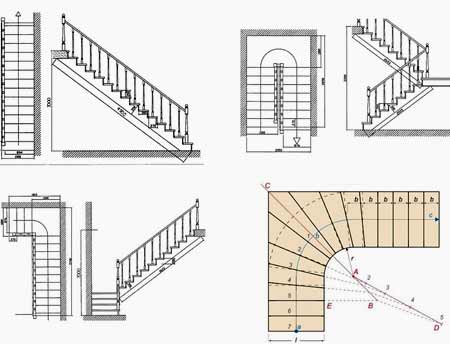

Для лестницы с поворотом на 90 градусов

Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.

По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.

Может быть два варианта распределения ступеней:

  • ось поворота делит среднюю ступень пополам;
  • ступени пропорционально откладываются в обе стороны от оси поворота.

Далее к ступеням, расположенным перпендикулярно друг к другу, присоединяются ступени маршевого пролета.

Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.

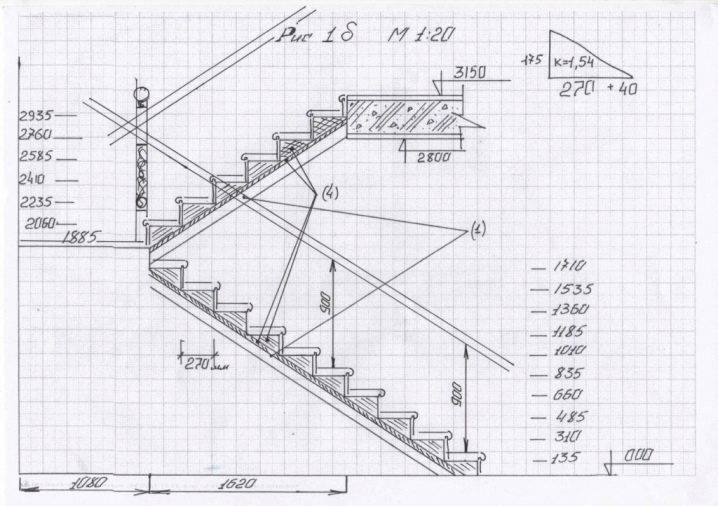

Полученный чертеж является схемой лестницы в масштабе.

Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.

Наиболее известны следующие программы:

  • «Компас» – для работы в ней не надо иметь особых навыков;
  • SolidWorks – программа для создания инженерных строений;
  • Consultec Staircon – позволит создать 3D проект и рассчитать необходимые затраты.

Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.

Требования к конструкции

Выбор конструкции и расчет ее характеристик в первую очередь зависят от характеристик помещения. Для проектирования возможно использование специальных компьютерных приложений, которые позволяют самостоятельно рассчитать ширину ступени, высоту готовой конструкции и другие характеристики сооружения

При расчетах размеров лестницы важно учитывать следующие параметры:

  • высоту потолков в помещении, где делаем лестницу;
  • ширину пролета;
  • ширину ступеней;
  • для большой лестницы должно быть достаточно свободного пространства, как в нижней, так и верхней монтажных точках, где также крепятся опоры лестницы;
  • конструктивные особенности перекрытия на втором этаже;
  • расстояние между ступенек;
  • угол наклона марша.

Материалы

При изготовлении лестницы для деревянного дома могут использоваться несколько типов материалов. На первом месте по популярности было и остается дерево, имеющее ряд серьезных преимуществ, среди которых привлекательная цена, экологичность, стильный внешним вид, возможность получения разнообразных конструкций. Хотя древесина является традиционным материалов для изготовления лестниц, получаемые из нее изделия могут выполняться как в классическом, так и современном стиле, и даже быть уместными для ультрамодного хай-тека.

Бюджетные варианты лестниц для деревянных домов изготавливаются из сосны или березы, а для эксклюзивных используются благородные дуб, ясень, бук, кедр.

Стильно и современно смотрится сочетание дерева с другими материалами – металлом, стеклом, камнем. Монтаж таких конструкций более сложен, но получаемый результат стоит затрат.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

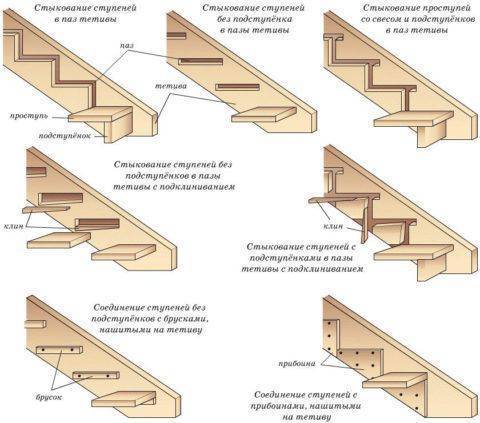

Способы установки ступеней на косоурВарианты крепления ступеней к тетиве

После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

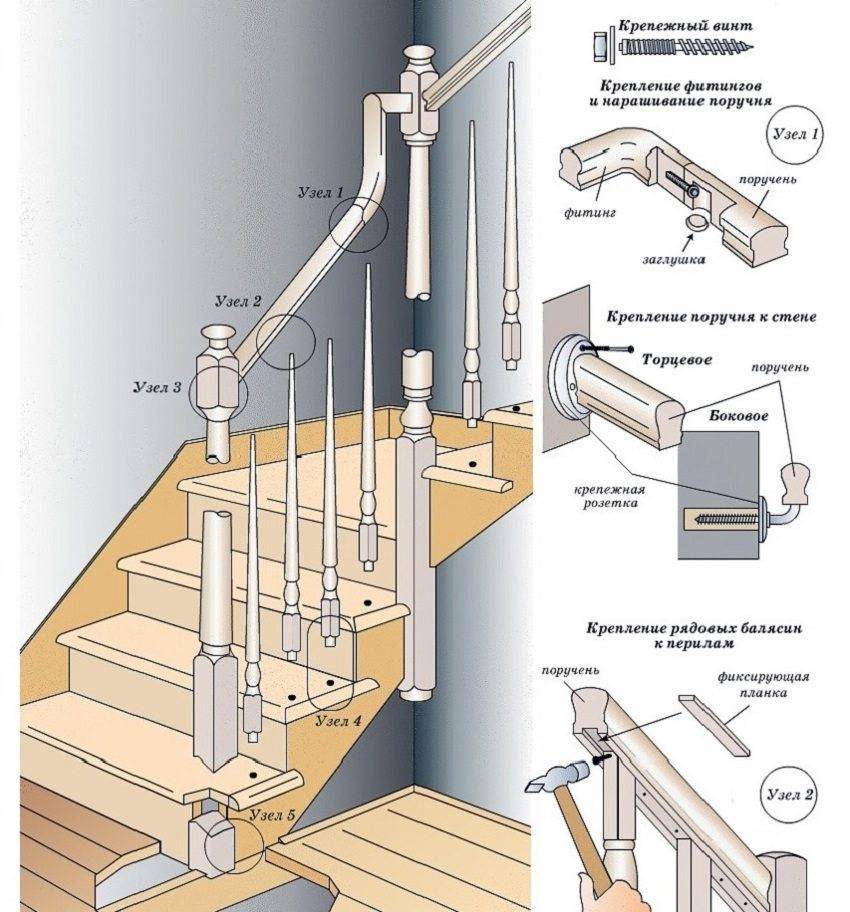

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

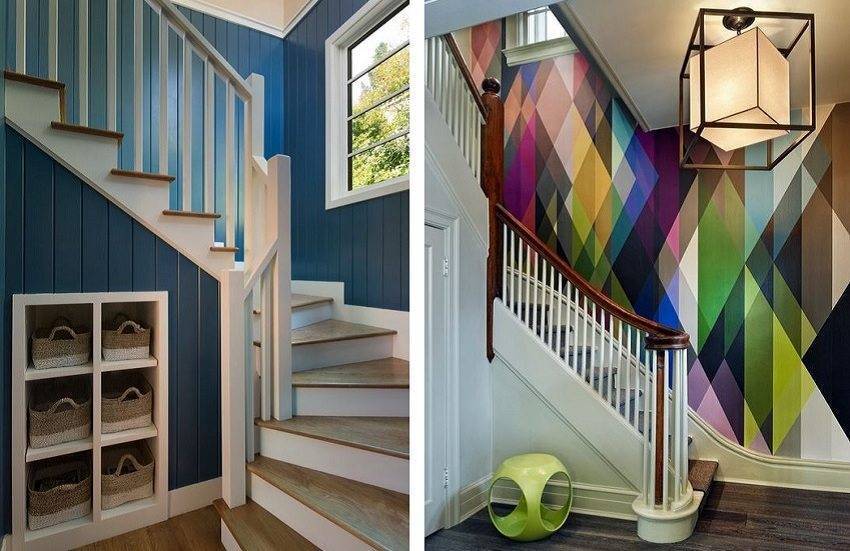

Виды лестниц на второй этаж. Фото дизайна разных моделей

Прежде чем обустроить свой дом лестничной конструкцией, необходимо совершенно точно определить какого типа будет лестница и из какого материала. Выбор типа лестничной системы зависит от расположения ее в помещении, планировки дома и индивидуальных предпочтений собственника. Материалами для их изготовления, учитывая стремительный рост технологий, могут выступать самые разные образцы: оргстекло и керамика, натуральный камень и мрамор, металл и дерево.

Маршевые лестницы — самый популярный способ обустройства лестниц

Основные типы лестниц классифицируют по виду несущего элемента:

  • маршевые лестницы — на косоурах или тетивах;
  • винтовые лестницы — с опорой в виде несущей стойки;
  • лестницы на больцах — бескосоурные системы. Ступени такой лестницы крепятся к стене, а между собой соединяются с помощью больцев;
  • комбинированные — когда одна система включает в себя несколько видов конструкций.

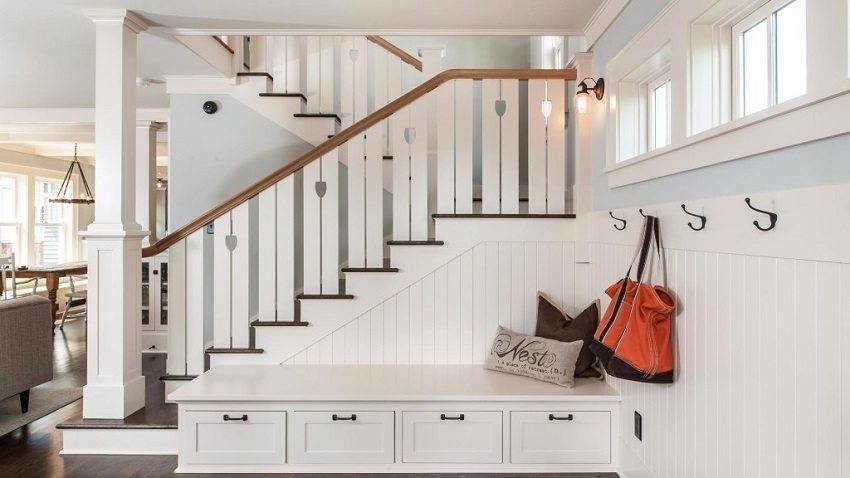

Г-образная маршевая поворотная лестница с площадкой

Основным отличием косоурной конструкции является то, что ступени фиксируются поверх несущего элемента. В то время, как в тетивных системах предусмотрены углубления, куда и вставляются ступени. Маршевые системы, в свою очередь, могут состоять из нескольких маршей, соединенных между собой площадкой или забежными ступенями.

Выбор той или иной маршевой системы зависит от расположения лестницы в помещении и наличия необходимого пространства для ее установки. В случае, когда пространство ограничено, используют поворотные системы маршевых лестниц. Для соединения разных уровней в частных коттеджах чаще всего используют лестницы, изготовленные из дерева. Такие конструкции достаточно легкие, хорошо вписываются в различные интерьеры и могут быть изготовлены самостоятельно.

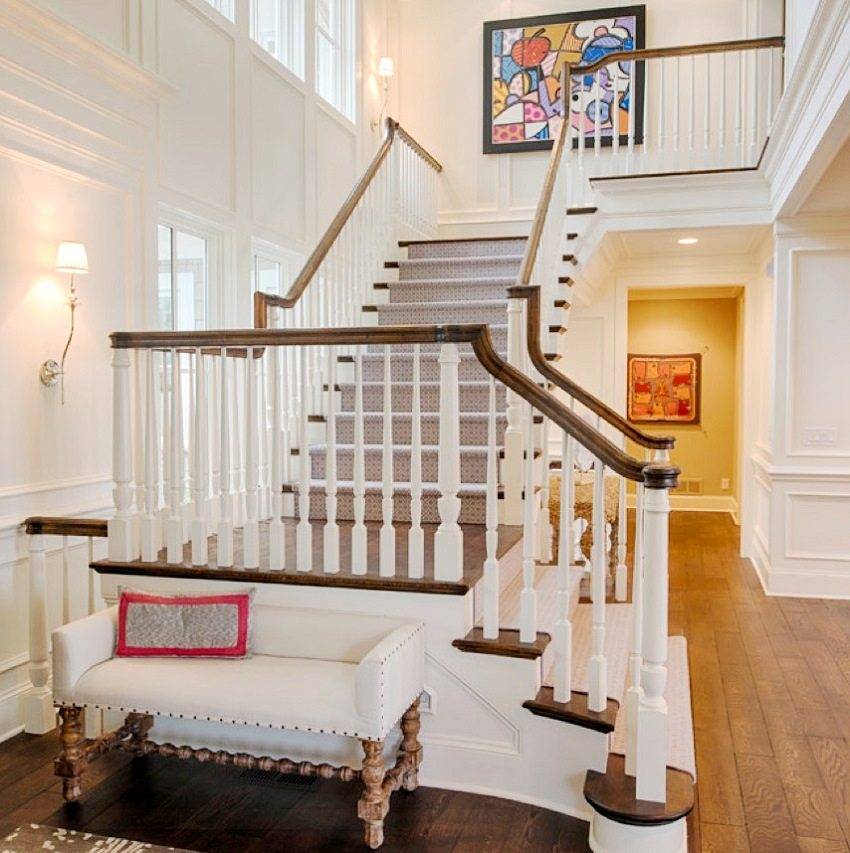

Маршевая лестница с поворотом на 180 градусов

Многочисленные фото лестниц из дерева на второй этаж своими руками подтверждают популярность применения этого материала для лестничных конструкций.

Лестницы на больцах не имеют в своей конструкции каркаса. Каждая ступень такой лестницы с помощью специальных креплений опирается с одной стороны на стену, а с другой — последовательно соединяется больцами. Конструкции лестниц на больцах имеют ажурный легкий внешний вид и обладают высокой прочностью. Устанавливать такие лестницы можно вдоль стены, которая и будет несущим элементом, или в любом другом месте комнаты — тогда в качестве несущей конструкции будет выступать металлический профиль.

О многообразии современных лестничный систем в интерьере свидетельствуют фото лестниц в доме на второй этаж своими руками.

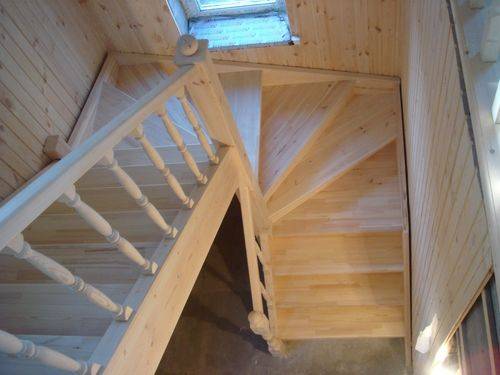

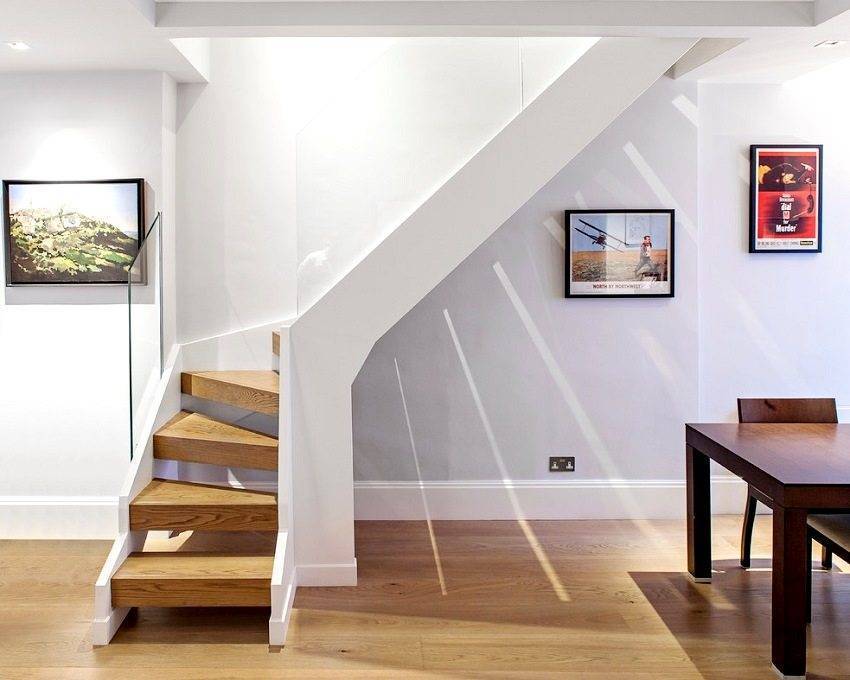

Лестница с поворотом на 90 градусов с забежными ступенями

Расчет забежной лестницы с поворотом 180°

Главный результат работы данного калькулятора:

  1. Информация, необходимая для изготовления тетив
  2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
  2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам чертежа и оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз, добавляя отдельные элементы, марши, параметры и материал. Можно рассчитывать деревянную, бетонную или бетонную лестницы.
