Расчет деревянной лестницы на второй этаж: проводим расчеты с помощью онлайн калькуляторов

Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

  • H — высота лестницы — как правило определяется высотой этажей Вашего дома
  • D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
  • A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

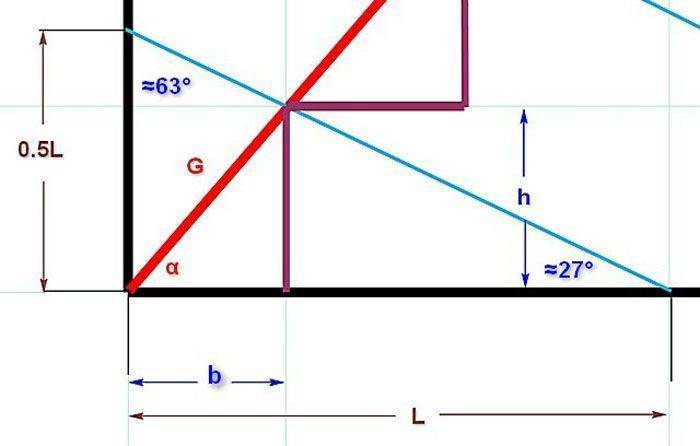

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;
  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.

Расчет деревянной постройки

Чтобы правильно сконструировать деревянную лестницу, вам понадобятся следующие параметры:

  • высота подступенка;
  • длина строения (для подсчета требуется умножить ширину устройства на количество ступенек);
  • ширина строения;
  • глубина ступенек;
  • ширина ступени, ее нужно делать по ширине ступни;
  • длина проема (высчитывают длину от проема до нижней ступеньки);
  • толщина ступенек;
  • ширина кросоура;
  • высота проема (ее высчитывают по длине от потолка до пола по краю лестницы);
  • количество ступенек (для вычисления следует разделить высоту устройства на высоту подступенков).

Просчитать нужно все элементы

Параметры ровной лестницы с тремя пролётами

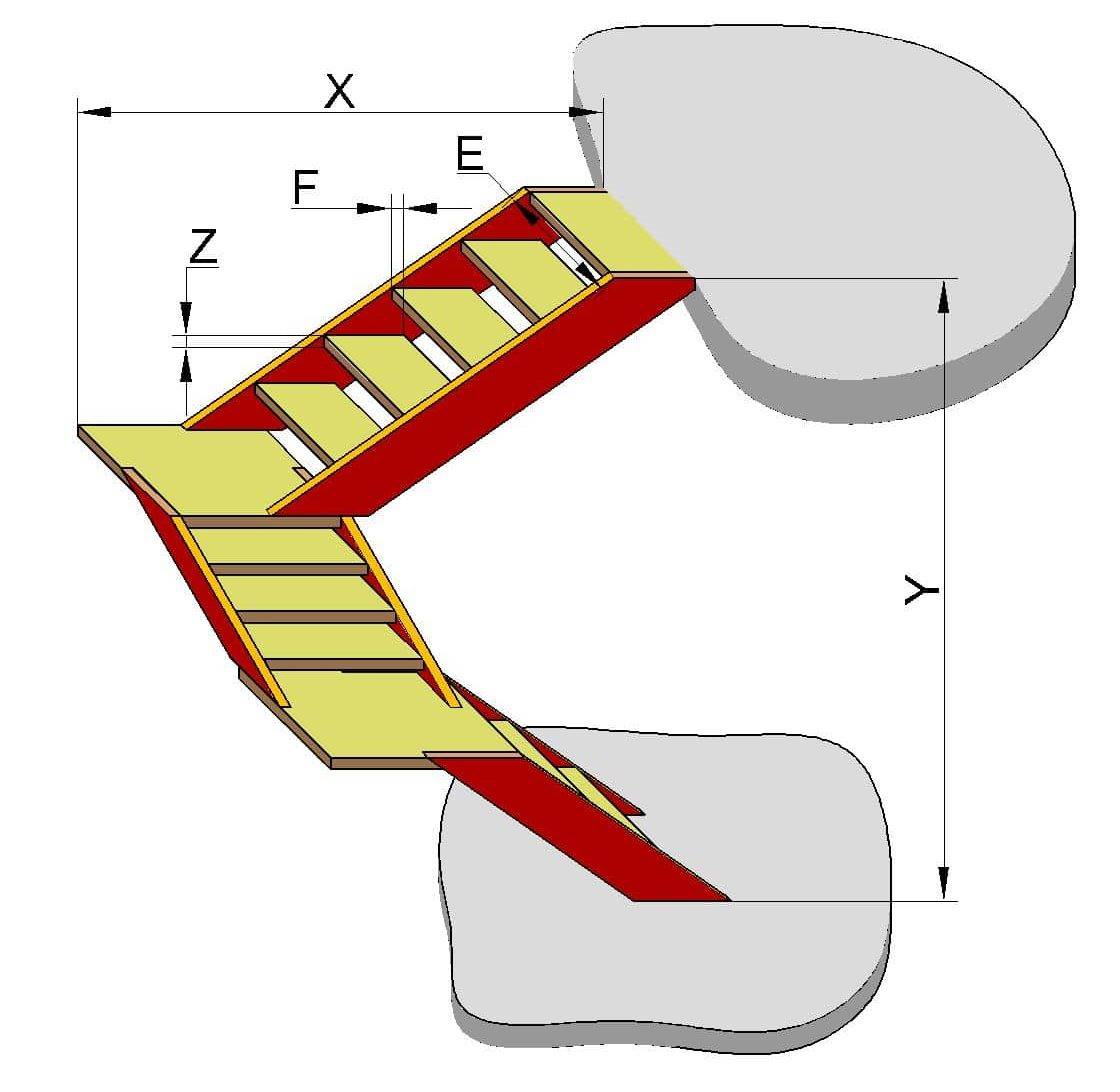

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • A — ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
  • B — ступеней на средней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
  • C — ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома

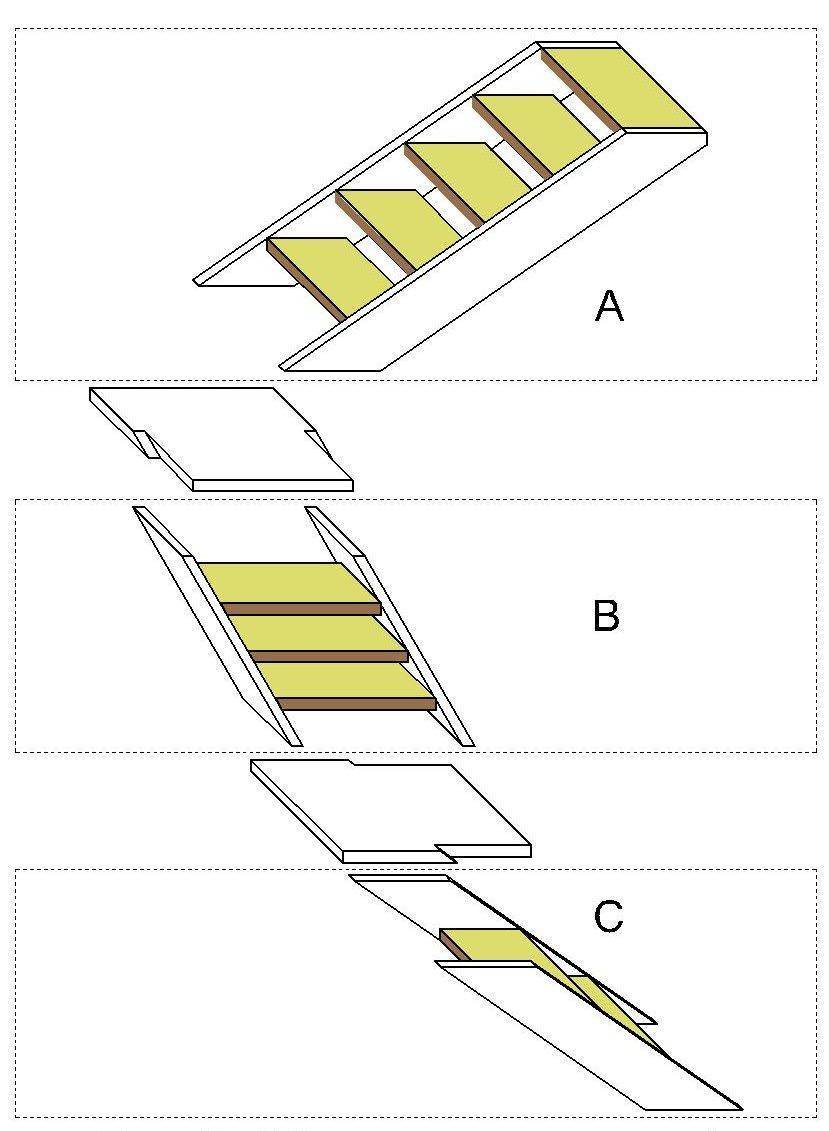

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

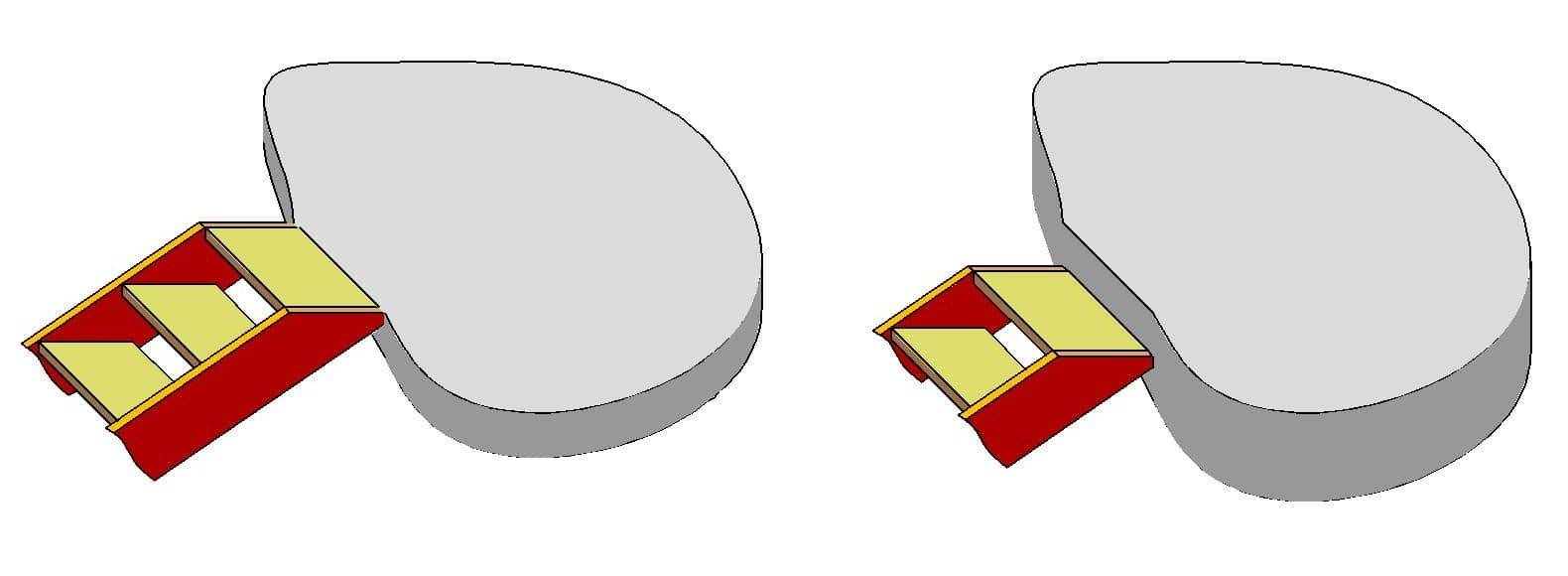

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить), и из какого материала она будет – деревянная, металлическая или бетонная, а может быть – из всех материалов сразу

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

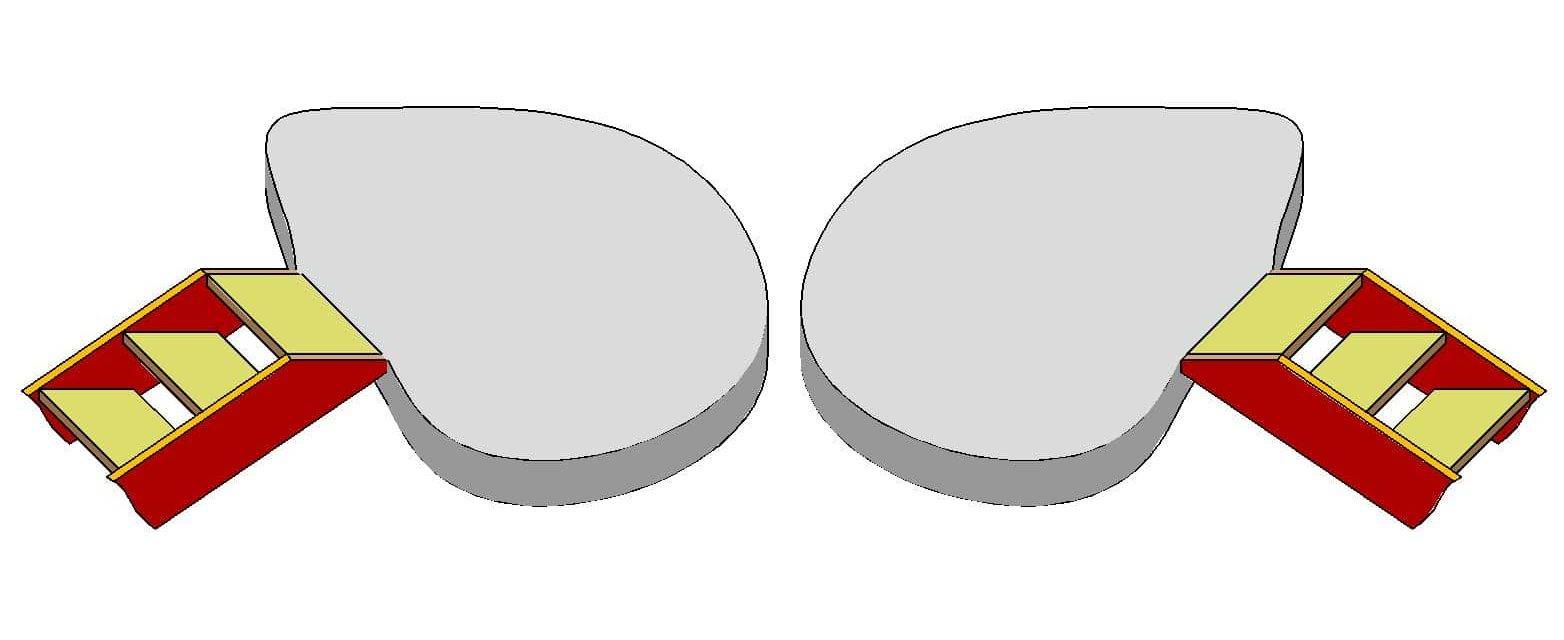

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Калькулятор расчета прямой лестницы

Указываем все требуемые параметры

H — Ширина косоура (минимальная).

Z — Ступеньки в толщину.

F — Размер выступа ступеньки.

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

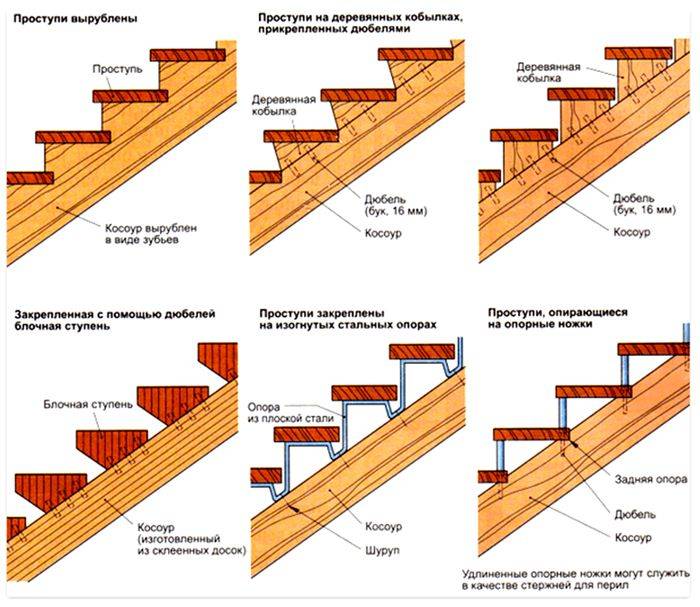

Монтируем тетиву (косоуры)

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

11 полезных советов

  1. Избегать перепадов высоты ступеней лестницы. Все они должны быть абсолютно одинаковыми.
  2. Лестничная площадка по ширине должна быть эквивалентной ширине марша.
  3. Прямолинейный фрагмент со степенями по длине не должен быть менее 1,5 м и не превышать 3 м.
  4. Размер ступеней зависит от их количества.
  5. Минимальная ширина лестницы — 0,7 м, что обеспечивает пропуск 1 человека.
  6. Формирование угла наклона зависит от параметров ступеней, но он обязательно должен обеспечивать пропорциональное продвижение человека вперед.
  7. Меньше места занимает лестница с большим углом наклона, но подыматься по ней сложнее.
  8. В идеале ширина перил должна быть эквивалентной 10 см.
  9. Оптимальная высота перил — 90 см, а высота балясины — 80 см. При этом, если предполагается устанавливать ее в паз, то эту цифру немного увеличивают, прибавляя глубину паза.
  10. Опорные стойки по высоте должны равняться соответствующему размеру балясин, но если они устанавливаются не на ступеньки, а на пол, то к этой высоте прибавляется расстояние от ступенек до пола.
  11. Длина перил и лестничного марша эквивалентны друг другу.

Таблица, демонстрирующая взаимосвязь между параметрами ступеней и углом наклона

Зависимость высоты подступенка от количества ступеней и высоты потолка

Грамотный расчет убережет вас от ошибок и ненужных переделок, сэкономит время и финансы.

Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу

Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Еще несколько рекомендаций

Если провести еще один небольшой ликбез, следует поговорить немножко о взаимозависимости геометрии лестницы и высоты этажей. Высотой называют разницу между уровнем (отметкой) чистого пола нижнего этажа и верхнего. Таким образом, когда считаете высоту этажа самостоятельно, не забудьте включить в нее толщину отделки (стяжки, керамической плитки, паркета или линолеума и пр.). В проектировании частного жилья наиболее распространенной считают высоту этажа 2,8 либо 3,0 м, а также 2,7 либо 3,3 м (главное: более 2,4 м и кратную 300 мм). С указанными высотами вы легко разместите лестницу в жилом пространстве, причем принятые размеры ступеней будут отвечать нормам безопасности.

Важно учитывать на чертеже толщину перекрытия и отделки, если таковая имеется. Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона

Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели

Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели

Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели.

Для округления размеров можно использовать специальную подиумную ступень.

Стандартные элементы

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

1. Стандарты на ступени.

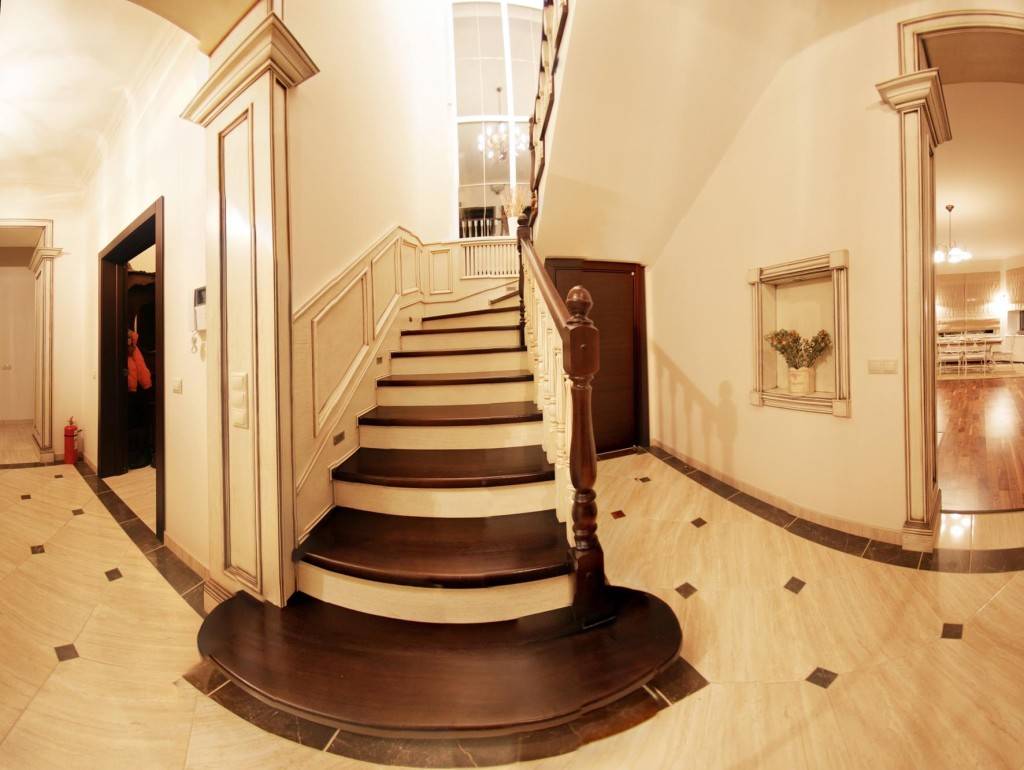

Выпускаются с галтелью R 12,5. Пригласительные ступени:

Размер, мм
1H 220×400×1200, R200
2H220×400×1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров:

Размер (В×Ш×Д), мм
138×400×2000
238×500×1500
338×500×2000
438×700×1500
538×1000×1000
638×1100×1100
738×1200×1200

2. Подступёнки.

Размер (В×Ш×Д), мм
118×180×900
218×180×1000
318×180×1100
418×180×1200
518×180×1300
618×180×1400
718×120×900
818×120×1000
918×120×1100
1018×120×1200
1118×120×1300
1218×120×1400

3. Облицовочная доска.

Размер (В×Ш×Д), мм
118×200×2000
218×300×2000
318×350×1000
418×350×1500
518×350×2000
618×350×2500
718×350×3000
818×350×3500

4. Брус.

Размер (В×Ш×Д), мм
180×80×1200
280×80×2000
380×80×2500
480×80×3000
5100×100×1200
6100×100×2000
7100×100×2500
8100×100×3000

5. Тетивы.

Размер (В×Ш×Д), мм
140×350×2500
240×350×3000
340×350×3500
440×400×4000
550×300×3500
650×350×3500
750×400×4500

6. Поручни.

Длина поручней может варьироваться от 3500 до 6000 мм. А вот размеры сечений постоянны:

Сечение (Ш×В), мм
140×70
245×70
345×80
445×90
560×60
670×70
770×90
880×100

7. Балясины.

Диаметр круглых балясин — 30 или 47 мм. Длина всех разновидностей — до 900 мм. Сечения квадратных изделий:

Сечение (Ш×В), мм
140×40
245×45
350×50
460×60
670×70
780×80

8. Декоративные шары.

Диаметр, мм
175
295
3115
4140
5145

Узнайте больше про выбор деревянных деталей.

Еще на этапе расчетов следует ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают. Надеемся, что нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу, на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

Задача в сухом остатке выглядит просто: исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров, приведенных в статье. Останется лишь органично вписать показатели в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
