Проектирование лестницы в доме – особенности процесса

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

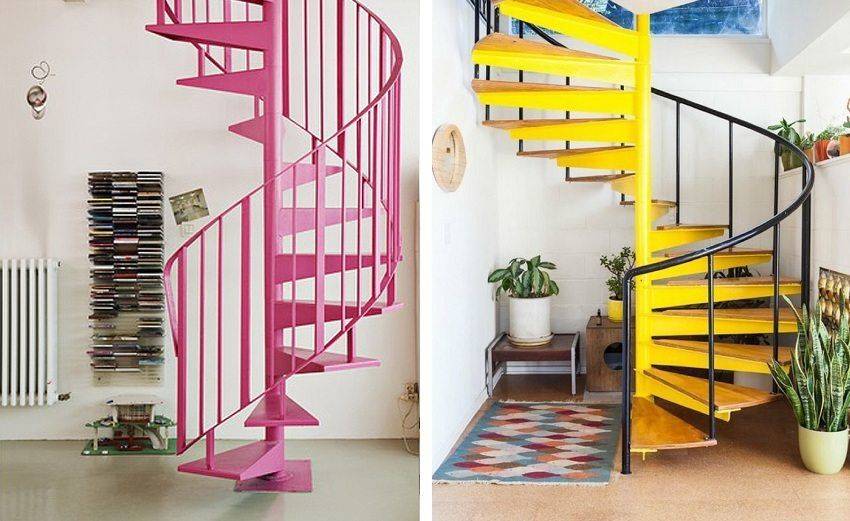

Проектирование металлической винтовой лестницы

Устройство лестничного марша и проем

Проект дома с лестницей включает такие пункты:

Выбор места для установки конструкции.

Металл очень хорошо проводит тепло. Из-за этого не рекомендуется монтировать лестницы на улице и в котельной, где летом – жарко, зимой – слишком холодно;

  • Расчет проема для лестницы;
  • Разработка чертежей с выбранным типом конструкции, с указанием глубины и высоты шага, ширины ступенек;
  • Подготовка материала. Плоскость ступенек предпочтительнее сделать деревянной, что позволит разгрузить конструкцию, а по ступенькам приятнее будет ходить. Самый выгодный вариант – использование стального листа толщиной 4 мм, из него изготовить все детали.
  • Указать необходимые инструменты для монтажа конструкции. Для этого необходимы: болгарка, сварочный аппарат, дрель и перфоратор, дюбеля и анкера, гаечные ключи, рулетка и уровень.

Расчет спиральной лестницы

Проект лестницы для дома включает выбор и расчет размеров основных параметров:

Н — высота лестницы от пола до толщины перекрытия второго этажа;
Н1 — высота витка лестницы или расстояние, на которое человек поднимается на одну спираль. Эта величина должна быть минимум 2 метра. При меньших значениях при подъеме человек будет ударяться головой о верхние ступеньки лестницы;
h — высота шага, его оптимальное значение в пределах 120 до 220 мм;
h1 — глубина ступеньки. Широкая ее часть должна быть от 250 мм до 400 мм, узкая -минимум 100 мм;
R — наружный радиус лестницы;
R1 — величина радиуса подъема. Эта линия находится от края на 1/3 от размера основного радиуса

При расчетах эта величина является наиболее важной. В этом месте ширина ступенек должна быть наиболее удобной;
r — внутренней радиус опоры;
w — угол подъема лестницы.

Схема по расчету лестницы

Инструкция по расчету размеров параметров:

  • Зная высоту лестницы, ширину ее марша и угол подъема, рассчитывается длина конструкции, число ступенек и глубина проступи;
  • Число ступенек определяется делением высоты изделия на высоту одной ступеньки;
  • Длина конструкции по линии основного подъема рассчитывается по формуле: L= 2π х R1, здесь R1=2/3R;
  • Полученная величина делится на число ступенек, для определения их глубины.

Размеры «Каскад»

Размеры проема

Оформление проема

Важную роль при проектировании конструкции, играет правильно выбранный размер проема для лестницы. Через него производится вход на верхний этаж дома.

Существует несколько нюансов, которые следует учитывать при проектировании конструкции: ее диаметр и размеры проема в перекрытиях между этажами. При передвижении вниз или вверх, человек свободно должен проходить по лестнице, и не задевать потолочные балки.

При этом:

  • Оптимальный диаметр проема, который необходим для устройства  лестницы, составляет от 1,2 м до 2 м;
  • Следует учитывать, что двигаясь человек должен опираться на перила. Чтобы избежать получения травм, необходимо определенную часть ограждения вывести за пределы проема и заканчивать его на верхнем ярусе, что требует дополнительного пространства;

Проектирование винтовых лестниц – это достаточно сложный конструкторский проект, требующий определенных знаний при разработке чертежей и монтаже конструкции на месте. Чтобы обеспечить безопасность при эксплуатации винтовой лестницы, стоит все работы поручить специалистам.

Разработка плана здания

План первого этажа дома с устройством лестницы в холле

Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

  • Габаритные размеры здания;
  • Расположение всех комнат этажа с указанием их внутренних размеров;
  • Размещение лестничного марша;
  • Места установки окон и дверей, размеры проемов для них;
  • Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

  • Внизу плана располагается главный фасад;
  • При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
  • На плане указываются тонкими линиями направление открывания дверей;
  • Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницыОсобенности

Маршевая

Изображение лестниц на чертежах имеет вид прямых линий.

Винтовая

Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.

Спиральная

Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.

Лестница на второй этаж с поворотами

Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.

Модульная

Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.

Больцевая

Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.

Пожарная

Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

  • Железобетон;
  • Металл;
  • Дерево;
  • Стекло;
  • Натуральный или искусственный камень (подробней читайте тут);
  • Керамика;
  • Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

  • Лестничный марш — это прямой участок конструкции;
  • Проступь, представляет собой горизонтальную поверхность ступеньки;
  • Подступенок – вертикальная часть конструкции, которая подпирает проступь;
  • Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
  • Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
  • Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
  • Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
  • Просвет — расстояние от ступеньки до элементов, расположенных над головой;
  • Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

  • Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
  • Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
  • Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.

Выбор проекта конструкции

для маленьких проемов

Перед началом сооружения конструкции, следует правильно выбрать проект. Он может быть типовым или индивидуальным.

Плюсом последнего является то, что заказ делается у выбранного архитектора, который сможет воплотить в жизнь любые ваши идеи, внося профессиональные поправки.

Если сооружается в доме  лестница, проект выбирается типовой, ситуация будет немного иная:

  • Такая лестница в квадратном проеме или круге, уже где-то монтировалась, и в проект были внесены все поправки, с учетом обнаруженных недостатков;
  • Сооружение по типовому проекту стоит значительно дешевле персонального;
  • Минус типовой конструкции только в том, что вы не единственный обладатель, но это не так страшно. К тому же, в любой типовой проект, при желании, можно внести небольшие изменения.

На фото можно увидеть несколько проектов.

Чтобы более наглядно представить, какие бывают конструкции лестниц, стоит познакомиться с видео в этой статье.

Материал конструкций

Прежде, чем приступить к проектированию конструкции, следует определиться с материалом для ее изготовления.

Обычно для устройства лестницы в своем доме, центральная стойка выполняется:

  • Из металлической толстостенной трубы большого диаметра, что объясняется необходимостью обеспечить элементу высокую прочность, надежность и устойчивость к существенным нагрузкам;
  • Из древесины. В этом случае, материал должен быть прочным, из качественной породы дерева, которое было правильно высушено и предварительно подготовлено.
  • Из кирпича или бетона и натурального камня.

После выбора материала для центральной стойки, определяется материал для изготовления ступенек и перил:

  • Для перил лучше применять качественную древесину, обладающую привлекательным внешним видом и уникальной, неповторимой фактурой.
  • Для этого выбираются твердые породы дерева, обладающие большим сроком службы. Можно изготовить металлические перила, особенно красиво смотрятся конструкции из художественной ковки.
  • Отличное решение для любого интерьера — сочетание разных материалов, что позволит получить необычное и оригинальное ограждение лестницы.

Остальные элементы можно изготавливать из любых материалов, обладающих высокой прочностью и стойкостью к всевозможным, достаточно сложным нагрузкам.

Обустройство проема

Размеры и параметры всей подъемной конструкции обуславливаются расположением проема в перекрытии между этажами, поэтому этот проем и становится первым этапом работ по сооружению данной конструкции.

Наиболее правильно обустроить проем между двумя несущими балками. Если балки расположены слишком часто, и расстояние между ними уже, чем ширина предполагаемой лестницы, можно поправить положение за счет выпиливания одной или двух балок. При этом соседние балки придется связать между собой поперечными элементами конструкции того же сечения – так усиливается несущая способность перекрытия.

Чем шире деревянная конструкция, тем удобнее будет по ней подниматься, проносить крупногабаритную мебель и т.п

Важно и правильно рассчитать угол наклона, от чего, собственно, зависит длина маршей. Человек должен подниматься по лестнице свободно, не нагибаясь и не задевая головой потолок

Устройство несущих опор

Существует два вида несущих опор:

  • тетива (прямые опоры с выпилами под ступени);
  • косоуры (зубчатые опоры).

Чтобы увеличить полезную площадь помещения, многие предпочитают поворотные лестницы. Ее конструкция определяется исключительно выбранной планировкой помещения и состоит из:

  1. Двух или более маршей. Длина маршей может быть равной, а может значительно отличаться, а их расположение относительно друг друга выполняется либо под прямым углом, либо параллельно;
  2. Поворотной площадки. Встречаются и поворотные конструкции, не имеющие поворотных площадок – вместо них производится сборка так называемых забежных ступеней клинообразной формы.

Укладка ступеней

Еще один очень важный момент – разметка под ступени. Чтобы избежать искривлений ступенек и самого лестничного марша, ее следует производить тщательно, вымеряя каждый миллиметр с помощью линейки или заранее заготовленного шаблона. Сборка ступеней, производится следующим образом, как показано на видео:

  1. Шаблон в виде прямоугольного треугольника накладывается гипотенузой на верхний край будущей опоры, при этом горизонтальный катет определяет ширину ступени, а вертикальный – высоту подступенного проема;
  2. Разметку следует наносить сразу по всей длине опоры;
  3. Затем, в зависимости от выбранного типа опор, по разметке либо вырезаются пазы для ступеней (тетива), либо выпиливаются треугольные выемки (косоуры). Вторая опора должна зеркально совпадать с первой;
  4. Когда опоры готовы, своими руками монтируют ступени – либо вставляют их в пазы тетив, либо укладывают на косоуры;
  5. Затем, по желанию, устанавливают подступенки. Конструкция без подступенков выглядит более воздушной, легкой, но одним из ее недостатков будет повышенная опасность для детей. Неудобство может создавать и риск уронить какой-либо предмет между ступенями вниз.

Закрепление конструкции

Закрепить конструкцию можно как на соединительных балках перекрытий и снизу и сверху, так и путем крепления своими руками нижней части к доскам деревянного пола. Часто применяют вариант, когда одна из опор дополнительно крепится к стене дома.

Ограждение

Неотъемлемой частью деревянной лестницы являются ограждения – они не только делают конструкцию безопасной, но и являются ее основным дизайнерским элементом, способным придать всему устройству неповторимую уникальность. Состоят ограждения из:

  • Поручней;
  • перильных стоек различной формы;
  • балясин, устанавливаемых между стойками.

Балясины принято делать резными и придавать им необычные формы. Гнезда в тетивах под балясины, а также гнезда в балках перекрытий под стойки делают на любом этапе работ по сборке деревянной конструкции.

Частью ограждения считается также балюстрада – ограждение проема в междуэтажном перекрытии. Как правило, она выполняется в том же стиле и той же высоты, что и перильное ограждение.

Подведем итоги

Сборка лестниц из дерева производится по определенным стандартам. Все зависит от размеров, параметров и самой конструкции. От правильного и последовательного монтажа в результате будет зависеть прочность и долговечной всей сборки, так как на каждом этапе работ необходимо быть предельно внимательным.

Как сделать деревянную лестницу на второй этаж?

Весь процесс складывается из планирования, сборки и монтажа.

Подборка комплектации

Одномаршевая деревянная лестница своими руками собирается из деталей и узлов:

  1. Ступени. Ширина их подбирается индивидуально, но чаще всего составляет 1 м.
  2. Тетива (2 шт) – самая тяжелая часть конструкции.
  3. Уголок с оцинкованным покрытием для фиксации ступеней, саморезы (40 мм).
  4. Дополнительные части (столбы, балясины, поручни).
  5. Отделочные материалы: морилка, лак.

Выполнение расчетов и чертежа

Как сделать лестницу из дерева долговечной и эстетичной? Ключевые моменты в планировании изделия – правильно измерить габариты проема, определить число и и размеры ступеней. Далее требуется просчитать основные размеры будущего изделия и составить чертеж. Вы можете получить необходимые расчеты и советы профессионалов о том, как сделать деревянную лестницу своими руками.

Процесс изготовления

Для решения всех вопросов о том, как сделать деревянную лестницу самостоятельно, внимательно следуйте рекомендациям:

  1. Изготовление тетивы – трудоемкий процесс. Наметьте линии распила, прижмите направляющий брус и сделайте эталонную тетиву. По ней сделайте и другие.
  2. Оснащение ступенями. По расчетам и чертежам используя уровень, сделайте наметки на одной тетиве, установите ступеньку и обозначьте ее место на другом элементе. Начинать эту операцию лучше снизу-вверх. Проверьте положение последней ступени относительно предыдущих, внесите коррективы при необходимости. На отметках закрепляйте саморезами уголки из металлов из расчета по четыре крепежных элемента на один уголок. Шаг за шагом формируйте лестничный марш.
  3. Следующий шаг – установка балясин на деревянную лестницу своими руками. Проще взять комплект готовых элементов, так как выпилить более десятка одинаковых изделий сложно даже профессионалу. Столб с пазом для тетивы фиксируется к полу с помощью метиза. Для точности креплений применяйте промазанные клеем шканты, которые можно заменить стальными стержнями из гвоздей (диаметр – 5 мм, длина – 8 см). В тетиве, в поручне и с двух сторон балясин высверлите выемку, диаметр которой меньше стержней. Монтируйте конструкцию на штыри, крепите саморезами.
  4. Для установки поручней приделайте их нижний конец на столб, а верхний – к перегородке. Эти области несут основную нагрузку, крепеж их производите тщательно.
  5. Обработайте готовую конструкцию морилкой и покройте двойным слоем лака.

Более подробную пошаговую инструкцию изготовления деревянной лестницы своими руками смотрите в видео:

От чего зависит размер?

Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.

Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.

Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.

Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.

Для различных зон комфорта существуют различные стандарты ширины лестницы:

  • повышенная зона комфорта – 150 см;
  • комфортная зона – 100-120 см;
  • расположенная у стены лестница – 80-100 см;
  • у вспомогательных допускается менее 80 см;
  • в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
  • для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.

Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).

В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.

Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.

Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.

Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.

Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.

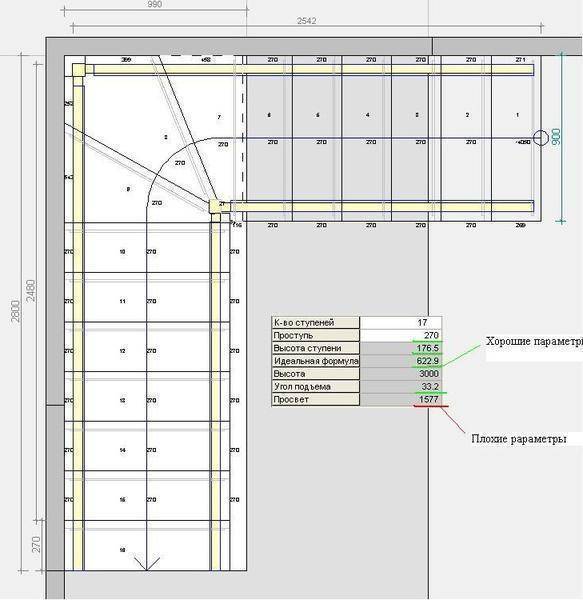

Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.

Ширина и высота ступенек лестницы: параметры эргономичности

Наряду с высотой ступени значение ширины проступи (или ширина ступени) тоже обеспечивает безопасность и комфортность подъема или спуска по лестнице. Эти два важнейших параметра тесно взаимосвязаны, а их значения, в свою очередь, тоже строго оговариваются нормативными документами.

Если заранее грамотно рассчитать высоту и ширину ступеней лестницы, тогда она будет комфортной и безопасной для всех членов семьи

Корректные соотношения между числовыми параметрами высоты и ширины ступенек лестницы таковы:

  1. Числовое значение ширины проступи должно равняться -40 см. Чаще всего, на практике, используется рекомендуемая ширина проступи, колеблющаяся в пределах от 28 до 30 см. Для винтовой лестницы, расположенной в многоуровневой квартире, величина ширины ступени в середине марша должна составлять не менее 18 см.
  2. Высота подступенка, по нормам, должна равняться 12-20 см.
  3. Если сложить размеры двух подступенков и одной проступи, то это значение должно соответствовать среднему значению шага, равному 60-65 см.

При подъеме и спуске по правильно спроектированной лестнице, идущий человек не будет испытывать дискомфорт и быстро уставать.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
