Лестница на второй этаж своими руками: чертежи и схема строительства деревянной и лестницы на металлокаркасе

Как сделать расчет лестницы?

Чтобы изготовить надежную приставную деревянную лестницу своими руками, нужно правильно сделать расчет. Для этого необходимо измерить при помощи рулетки расстояние от грунта до наивысшей точки, до которой вы собираетесь доставать при помощи самодельной лестницы и прибавить 0,5 м.

Если вы хотите сделать лестницу высотой до 2 м, то вам потребуется брус с сечением 5х5 см. Если ее длина составит 2-3,5 м, то нужен будет брус с сечением 10х2,5 см. Для более длинных лестниц рекомендуется брать брус с сечением 10х5 см. Чем больше сечение, тем надежнее изделие, но тем тяжелее будет вся приставная конструкция, что затруднит ее транспортировку.

Обычная деревянная приставная лестница не должна быть выше 5 м. Учитывайте, что чем длиннее будет ваша деревянная лестница, тем больше будет ее вес и тем тяжелее вам будет ее переносить.

Чтобы правильно подсчитать количество деревянных брусьев, нужно определиться, с каким шагом на лестнице будут располагаться перекладины. В большинстве таких изделий он находится в интервале от 25 до 35 см – слишком большое расстояние приведет к тому, что конструкция будет не только неудобной в использовании, но и опасной.

Поскольку длина изделия редко получается кратной расстоянию между ступенями, то остаток добавляется внизу. Но надо учесть, что делать первую ступень на высоте больше 40 см не рекомендуется по соображениям удобства в эксплуатации. Кроме того, нужно определиться с шириной конструкции, которая чаще всего составляет 40-60 см (чем меньше ширина лестницы, тем она прочнее).

Расчет лестницы

Перед сборкой рекомендуется нанести номера на ступени, а на тетивах проделать специальные пазы. Для повышения прочности лестницы на ней через каждые 2 метра должна быть хотя бы одна металлическая стяжка. Все элементы должны быть изготовлены из цельных кусков древесины.

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

  1. На косоуре.
  2. На тетиве.
  3. На больцах.
  4. Консольная.
  5. Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

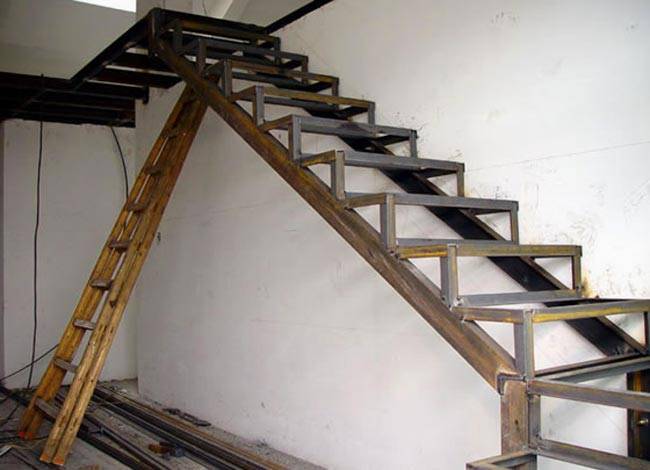

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

Два и более косоуров на ширине марша.

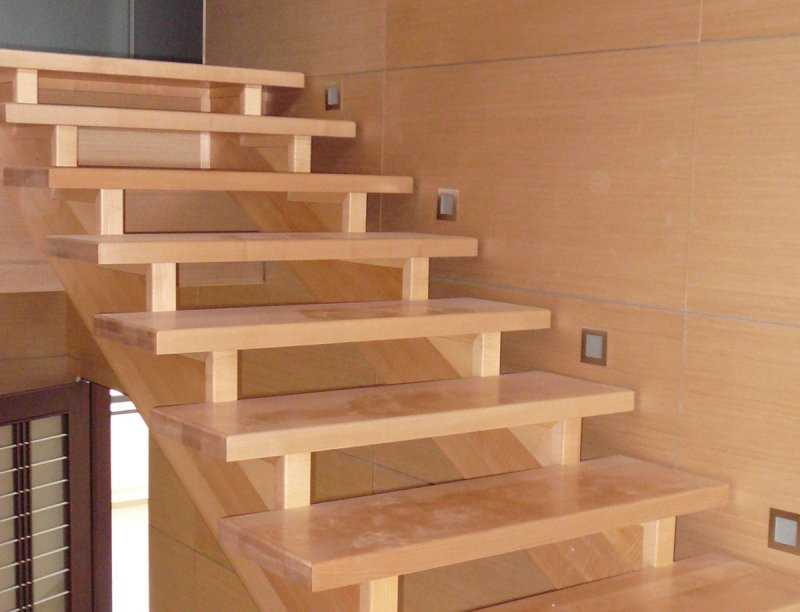

Один центральный косоур.

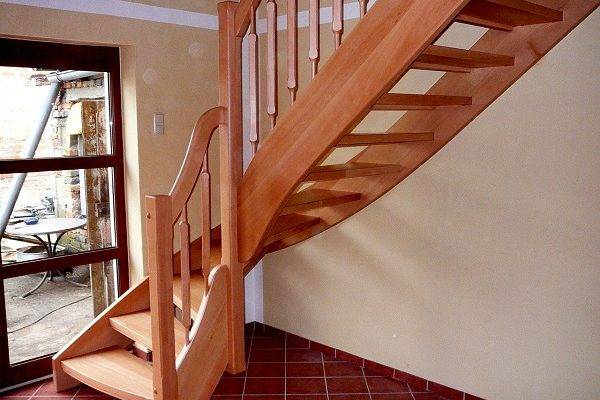

Тетива.

Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.

На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.

Крепление на косоуре.

На тетиве.

Винтовая лестница на больцах с размещением несущих перил с обеих сторон.

Консольная.

Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.

Различают три варианта крепления ступеней такой лестницы:

  1. На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
  2. Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
  3. Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.

Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

Модульная (сборная).

Сборный каркас лестницы формируется при помощи отдельных блоков, которые собираются в необходимую форму. Такого рода каркас требует регулярного внимания по той причине, что все соединения не сварные, это со временем может привезти к появлению люфта в соединениях. Ремонт такой конструкции намного легче своих аналогов, при износе или повреждении меняется отдельный блок каркаса.

Требования к конструкции прямой лестницы

Требования к устройству лестниц обусловлены, в первую очередь, удобством перемещения, разработаны на основе практического опыта и многих лет эксплуатации. Критерии безопасности преобладают, когда среди проживающих в доме имеются дети или пожилые люди.

Основные параметры:

  1. Соответствие нормам и правилам: лестничная конструкция должна соответствовать нормам пожарной безопасности, санитарно-гигиеническим рекомендациям, стилю и интерьерному оформлению здания.
  2. Недопустимы различия в высоте ступеней.
  3. Лестничная площадка не может быть по ширине меньше аналогичного размера марша, минимально допустимая ширина – 1 м.
  4. Высота от марша до потолка не должна быть менее 2 м – это оптимальный параметр для беспрепятственного перемещения человека.
  5. Количество подъёмов: для одномаршевых конструкций не допускается более 18 подъёмов. Один марш между площадками должен содержать не меньше трёх подъёмов, но не больше 16.

Освещение

Освещение – необходимое условие для предупреждения травм, падений. При проектировании следует располагать в местах, максимально доступных для естественного освещения.

Проступи и подступенки желательно исполнять в контрастных тонах для выделения границ их раздела.

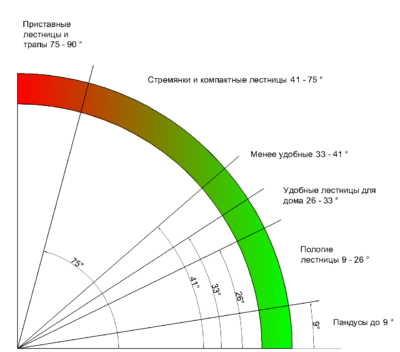

Угол наклона

Для большинства пользователей оптимальным углом для прямой лестницы можно считать диапазон наклона от 30 до 36 градусов. Индивидуальные предпочтения по устройству уклона разнообразны, но следует учитывать, что если уклон менее 20 градусов – это уже пандус, а выше 75 градусов больше соответствует корабельному трапу.

Глубина и высота ступеней

Проступь или глубина ступеней рассчитываются исходя из размера ступни взрослого человека или немного больше. Обычно это 30 см, возможны варианты увеличения. Удобная высота ступени – от 15 до 18 см. Предпочтительнее устройство нечётного количества ступеней, вызвано это, опять же, практическими соображениями: значительно удобнее ступить на лестничный марш и взойти на площадку с одной ноги.

Ограждения

Центр тяжести взрослого человека расположен примерно на высоте 1 м – из этого исходят требования к высоте ограждений. Она варьируется от 90 до 120 см, что препятствует падению человека.

Перила или поручни выполняют функции подстраховки при передвижении. Непрерывность и оборудование поручнями ограждений обязательно.

Ширина

Возможность переноса мебели, полнота проживающих, интенсивность эксплуатации – это определяющие факторы для проектирования ширины конструкции. Вариантов много, часто ширина соответствует такому же параметру межкомнатных дверей, то есть 90-100 см при одновременном пребывании (проживании) в помещении до 5 человек.

При расчёта будьте внимательны

Установка ступеней и перил

Ступеньки можно монтировать сразу на косоуры. Также можно использовать дополнительные детали из дерева – кобылки. Крепить ступени можно гвоздями или шурупами.

Рекомендуется использовать кобылки треугольной формы для повышения прочности конструкции. Они монтируются посредством шкантов, поэтому заранее нужно сделать соответствующие пазы. Для монтажа кобылок в косоурах нужно предусмотреть пазы необходимой формы. Крепить детали нужно клеем и шурупами.

После монтажа ступенек можно переходить к креплению перильной балясины. Смонтированную конструкцию желательно покрыть защитным лакокрасочным материалом. Это защитит изделие от негативного воздействия влаги и вредителей.

Оформление лестницы на металлокаркасе

Варианты обработки и оформления лестницы в первую очередь зависят от типа построенного каркаса:

Открытый тип – данный каркас изготавливается с красивыми формами и ровным швом. Его необходимо обработаться средством, препятствующим образованию ржавчины, и после этого аккуратно покрасить. К открытому типу также относятся все сборные каркасы.

Закрытый тип – весь сварной каркас для лестницы будет облицован другими материалами. Лестницы на закрытом каркасе обычно дешевле, для их производства не требуется идеальных элементов, часто используется вторсырье, по причине того что после обработки каркаса от ржавчины он будет обшит красивым деревом или другим материалом.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Строительные нормы

При строительных работах любая конструкция должна отвечать определенным нормам.

То же самое и в случае с лестницей. Она должна быть прочной, чтобы выдерживала нагрузки человека, и безопасной, чтобы не травмироваться при передвижении.

А также, должна обеспечивать удобное и комфортное передвижение на требуемый этаж здания.

Ступеньки вы должны сделать определенных параметров, поскольку узкая ступенька будет препятствовать удобной постановке стопы, из-за чего могут возникать травмы. Если ступенька очень высока, то неудобно перешагивать с одной на другую.

Поэтому к такому проекту необходимо подходить согласно правилам, все, точно рассчитав и определив на чертежах.

Расчёт ступеней

Наиболее важным этапом в подготовительных работах проекта являются расчеты габаритов ступеней. Именно эти компоненты обеспечивают удобство подъема и спуска и безопасность эксплуатации. Они влияют на площадь, которую лестница будет занимать в доме.

Первым шагом требуется рассчитать число ступенек. Правильно провести работу нужно перед подготовкой материалов и инструментов. Чтобы узнать точное количество проступей, нужно разделить общую высоту помещения от пола до потолка и перекрытия на высоту ступеней. Получившееся число округлить в большую сторону.

Угол подъема

Например, если планируется делать подступенки высотой 17 сантиметров, а высота первого этажа с перекрытием достигает 290. В таком случае число ступенек должно равняться 290/17 = 16. Поскольку первая и последняя совпадает с уровнем пола и потолка на разных ярусах, то их делать отдельно не стоит.

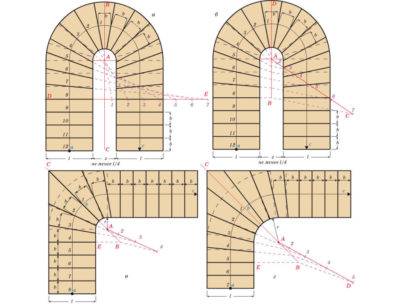

Расчет забежных проступей

Во время составления чертежа обязательно ориентируйтесь на рост каждого из людей, которые будут подниматься по лестнице. При наличии в семье детей придется учитывать некоторые нюансы, например более узкое расстояние между балясинами.

После чего, нужно правильно рассчитать длину подъемной площадки. Это требуется для получения точной ширины ступени. Чтобы посчитать придется разделить общую длину предполагаемого марша на количество ступеней.

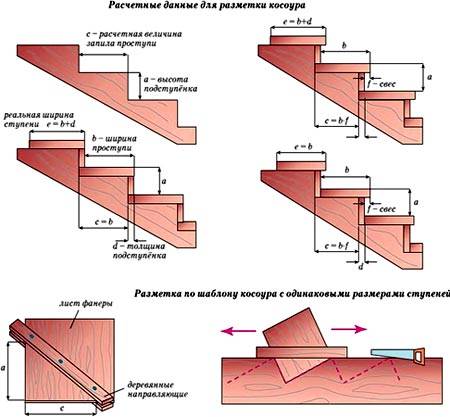

Расчет косоура

Простая деревянная лестница

Одномаршевая лестница состоит из косоуров, перил, проступей и подступенков. Проступью называют горизонтальную часть ступени, подступенком – вертикальную. Косоуры – это несущие элементы конструкции, имеющие по верхнему краю специальные вырезы для крепления ступеней. Вместо косоуров часто используют тетивы – несущие балки с пазами для ступеней. Подступенки и перила не являются обязательными элементами, но для удобства и безопасности лучше, когда они присутствуют.

Высота лестницы равняется расстоянию между этажами плюс толщина перекрытий. Чтобы упростить расчет длины пролета и основания, сначала нужно определить параметры ступеней. Если в доме проживают пожилые люди и дети, оптимальная высота ступени составляет 15 см, для остальных более удобной будет высота 20 см. Делать подступенок еще выше не рекомендуется, так как подъем будет слишком крутым и менее комфортным.

Основные параметры одномаршевой лестницы.

Ширина ступени равняется 20-30 см, и здесь многое зависит от того, сколько места можно отвести под лестницу. Чем шире ступени, тем больше места занимает конструкция. Когда подходящие размеры выбраны, можно подсчитать количество ступеней и длину основания. Для этого делят высоту лестницы на высоту подступенка, получившееся значение округляют до целого числа, а затем умножают на глубину проступи. Например, если общая высота равна 3 м, а высота подступенка составляет 20 см, потребуется 15 ступеней:

При ширине ступени 25 см длина основания составляет 15х250=3750 мм.

Технология изготовления

Когда расчеты произведены, можно приступать к изготовлению элементов лестницы. Для косоуров необходима очень плотная твердая древесина, ведь они должны удерживать не только вес конструкции, но и людей. Из плотного картона вырезают шаблон, на котором вырезы соответствуют размеру ступеней, а уклон равен углу наклона лестницы. На концах косоуров вырезают пазы для крепления к основе и верхним перекрытиям, после чего делают разметку по шаблону.

Для дальнейшей работы понадобится:

  • электролобзик;
  • шлифмашинка;
  • строительный уровень;
  • анкерные болты;
  • дрель;
  • молоток.

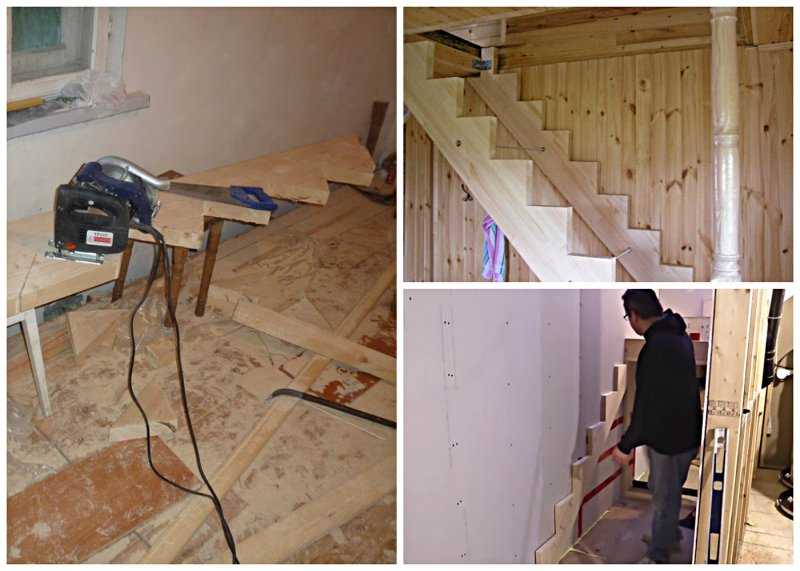

Электролобзиком на косоурах делают выступы по разметке, затем с двух сторон обрабатывают шлифмашинкой. В балках перекрытия вырубают отверстия для крепежей или устанавливают опоры из металла. На полу первого этажа по линии расположения нижней ступени устанавливают опорный брус и закрепляют его анкерными болтами. После этого производят монтаж косоуров, обязательно сверяя угол наклона с помощью уровня. Внизу и вверху косоуры фиксируют анкерными болтами.

Следующий шаг – изготовление ступеней. Для этого берут сухие доски толщиной от 36 мм; их ширина должна равняться ширине ступеней или быть чуть больше. Для подступенков можно использовать доски толщиной от 20 мм. Длина заготовок должна соответствовать ширине лестницы – от 80 см до 1,2 м.

Косоур имеет пилообразную форму.

После обрезки каждую заготовку необходимо отшлифовать, чтобы убрать острые срезы и неровности. Процесс установки ступеней очень прост: нижние вырезы косоуров промазывают столярным клеем и прикладывают подступенки, выравнивая по краям. Закрепляют их саморезами и укладывают сверху ступени. Клей нужен для того, чтобы при нагрузке деревянные элементы не скрипели.

Поочередно уложив все ступени, приступают к монтажу перил. Перила состоят из балясин и поручней; для изготовления балясин используют брус квадратного сечения или фигурные заготовки из дерева. Устанавливают балясины либо на каждой ступени, либо через одну, в зависимости от уклона и длины пролета. В качестве крепежей используются саморезы, которые часто закрывают специальными заглушками для красоты. Если лестница на второй этаж расположена в центре помещения, перила можно установить с обеих сторон.

Готовую конструкцию еще раз шлифуют и обрабатывают антисептической грунтовкой. После этого нужно покрыть дерево лаком, краской или другим составом, не образующим слишком гладкую поверхность. Если ступени будут шероховатыми, это повысит их безопасность для домочадцев. Покрытие наносится в 2 или 3 слоя, при этом каждый слой должен полностью высохнуть перед нанесением следующего.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

  1. сварочный аппарат;
  2. лестница;
  3. болгарка;
  4. маска для сварки, рукавицы и специальные очки;
  5. дрель со свёрлами по металлу;
  6. шлифовальные диски;
  7. устойчивый стол из металла;
  8. тиски;
  9. струбцина;
  10. карандаш;
  11. рулетка и угольник;

Материалы:

  1. Грунтовка;
  2. Уайт — спирит;
  3. Краска по металлу
  4. Так же для двух косоуров используют квадратную трубу из профиля.
  5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
  6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

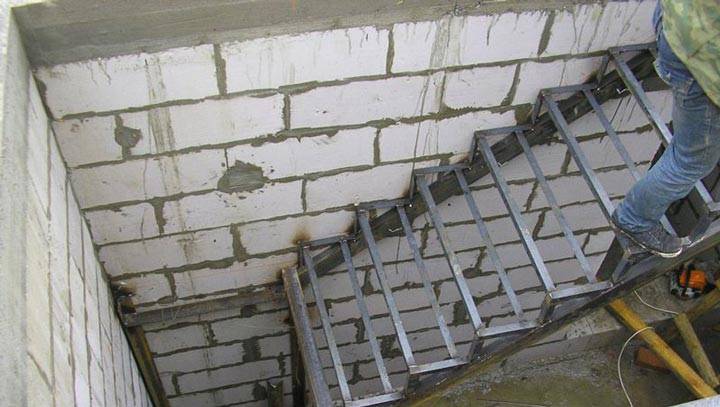

Проведение работ

Этапы работ:

  • Резка заготовок;
  • Изготовление кобылок, то есть узлов для присоединения ступеней;
  • Сваривание опорных уголков;
  • Монтаж косоуров;
  • Приваривание ступеней и перил;
  • Шлифовка;
  • Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

 Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

 Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
Ступени из дерева монтируют после того как краска окончательно высохнет.

Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы

А антикоррозийное покрытие надолго защитит металл от порчи.
Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
Главным фактором выбора лестницы из металла является экономия средств.
Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространены маршевые лестницы

Наиболее простой и распространённой конструкцией является маршевая лестница. Хотя, имея такой важный плюс – простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

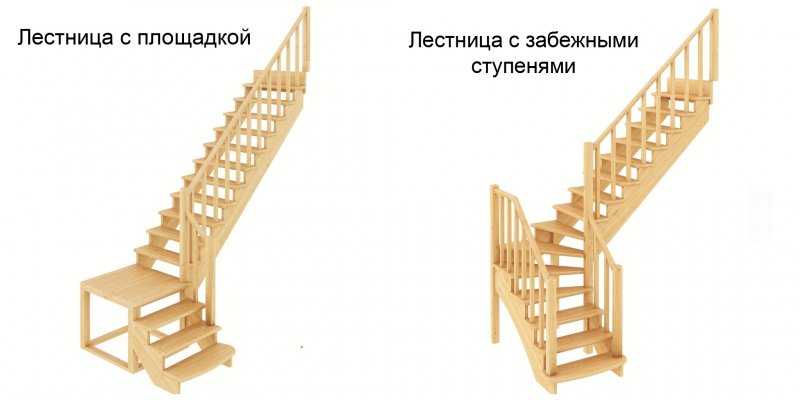

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн возросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт», именно так называется их основной конструктивный элемент – большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используются две основные конструкции:

  • Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
  • Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Расчет конструкции

Пример проекта

Если планируется изготавливать лестницу самостоятельно нужно правильно подобрать подходящие детали. А для этого нужно провести несколько предварительных расчетов. Без этого не выйдет сделать конструкцию безопасной и комфортной при использовании.

Количество приобретаемых материалов зависит от запланированного в чертеже. Желательно приобретать немного больше, поскольку при работах всегда есть место неожиданностям. Обычно, к приобретаемому объему материалов дополнительно покупают от 10 до 20%. Если после проведения работ останутся излишки, их можно использовать в других целях.

Забежные площадки
