Определение необходимых геометрических размеров лестницы

Итак, прежде чем открыть калькулятор расчёта лестницы на второй этаж онлайн, тщательно просчитывают все будущие параметры. Без размеров высоты и ширины ступеней, ограждения, расстояния между этажами и угла наклона никаких результатов программа не выдаст.

Пример расчёта длины лестницы, высоты и ширины ступеней

Напоминаем о соответствии всех лестничных параметров стандартам СНИП и ГОСТ!

Мы указываем лишь на самые основные моменты, играющие роль в безопасности людей, эксплуатирующих лестничную конструкцию. В этот список попадает общее число ступеней, которое может быть от 3 до 18, не учитывая чётность. По высоте ступени не должны быть ниже 12 см, и ни в коем случае не превышать 20 см при общей ширине 23−25 см.

Примерный чертёж прямой лестницы

Давайте попробуем смоделировать маршевую лестницу на косоурах. Дано: лестничная площадка, длина − 6000 мм, ширина − 3000 мм, высота между уровнями этажей − 3300 мм, расстояние между маршами − 100 мм. Производим расчёт, в котором учитываем, что при расстоянии между этажами в 3300 мм делаем два марша.

Итак, (ширина лестничной площадки в 3000 мм – межмаршевый промежуток в 100 мм) / 2 = 1450 мм. Чтобы определить высоту одного марша, межэтажную высоту делим пополам и получаем 1650 мм. Размер ступеней определим, как 150 мм высоты, умноженные на 300 мм.

Число подступенков в марше высчитывают методом деления высоты одного марша на высоту подступенка и получают: 1650 / 150 = 11 (штук). У верхнего марша будет на одну ступеньку меньше, 11 — 1 = 10 (штук), значит, в марше будет 11 подступенков, а проступей − на одну меньше. Длина марша высчитывается умножением ширины проступи на число ступенек, 300 мм умножаем на 10 штук и получаем 3000 мм.

Стандартная величина ширины лестничного проёма равна 90 — 110 см, хотя в редких случаях допустимо снизить эту отметку до 80 см. Все размеры на плане и чертеже необходимо перенести на стены и отметить все составляющие конструкции. Для этого применяют отвес и намеленный шнур.

Определение необходимого угла наклона лестницы

Многие рекомендуют угол наклона от 29° до 37°, так как больший угол хоть и экономит пространство, но только за счёт понижения комфортабельности. В расчётах не забывают о расположении дверных и оконных проёмов, колоннах, арках.

Размер ступеней

Размеры ступеней — это, пожалуй, одни из главных характеристик лестницы. От них зависит, насколько комфортно и безопасно домочадцы смогут подниматься на второй этаж и спускаться вниз.

Рекомендованные значения

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж.» (наилучшие пожелания автору и этому изумительному труду) упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

Эти размеры хороши, но, к сожалению, не могут быть использованы, если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h). В таком случае мы можем обратиться к формулам расчета.

Формулы удобства и безопасности

Широко известна формула удобства:

Согласно этому соотношению, лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступёнка равняется 45 см:

Соответственно, данное уравнение носит название формулы безопасности :

Сложность в том, что формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные пропорции или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. Об этом ниже.

В специальной литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица высоты и ширины ступеней при их различном количестве и уклоне:

Высота этажа, мКоличество ступеней nВысота ступени h, ммШирина ступени b, ммУклон h:b
2,25 для подвалов121182601:1,38
131732601:1,50
2,50141792601:1,45
141792901:1,62
2,75151832601:1,42
161722601:1,51
161722901:1,69
3,00171762901:1,65
181672901:1,74

Пример расчета:

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

Также размеры для расчета лестницы лучше снимать, когда настелены чистовые полы или придется четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае:

Выбираем высоту подступёнка:

Разделив высоту между этажами на высоту подступёнков, получаем необходимое количество ступеней:

Для определения оптимальной ширины ступени используйте формулу удобства:

Удобная ширина проступи:

Значит, необходимо 15 ступеней шириной 30 см и длиной, зависящей от ширины проема в межэтажном перекрытии. Проверяем лестницу по формуле безопасности:

В данном случае:

Лестница безопасна и удобна в эксплуатации.

Этот пример вычислений приводит Столяров А.Н. в книге «Строим лестницы».

Формула Блонделя

Французский архитектор и инженер еще в далеком 1672 году предложил следующее соотношение:

Где S — это средний шаг человека, который находится в пределах 600-640 мм .

Формула Блонделя может быть преобразована в неравенство:

Нижним приемлемым для практики результатом будет минимальный подъем ступени:

С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

Верхний подъем ступени:

На верхнем пределе формулы получается не самая удобная лестница, пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее, чем подъем, следовательно, удобство использования оценивают на движении вниз. Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами:

Определяем подъем ступеней h путем деления H на возможное число подъемов (n). Варианты значений:

  • При 17 подъемах: h = H / n = 3050 / 17 = 179,4 мм.

  • При 18: h = H / n = 3050/18=169,4 мм.

  • При 19: h = H / n = 3050/19 = 160,5 мм.

Далее вычисляем линию хода:

Длина линии хода не должна быть меньше высоты между этажами (H), иначе лестница будет непрактично крутая. В нашем примере:

При n = 18 проступь a = 5000 / ( n – 1 ) = 294 мм.

Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять, если первую ступень считать на уровне пола.

Параметр шага по Блонделю:

Следовательно, размер приемлем, органичен и лежит в пределах среднего шага человека. Мы определили ширину проступи и высоту подступёнка для удобного перемещения, но этого недостаточно для возведения комфортной и безопасной лестницы.

Поехали дальше. Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;
  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Варианты лестничных конструкций

Согласно определённым конструктивным особенностям, лестницы могут быть представлены маршевой, винтовой или комбинированной вариацией. От суммарной площади и особенностей планировки помещения будет зависеть то, какую из названных разновидностей сооружения целесообразнее всего использовать в конкретном случае.

Необходимо проследить за тем, чтобы установленная конструкция отвечала всем необходимым требованиям эргономики.

Маршевая лестница

Такое исполнение лестницы отличается надёжностью и предельной простотой изготовления.

Конструкция в данном случае будет состоять из одного или нескольких маршей (так называется прямолинейный фрагмент со ступенями).

Для соблюдения эргономичности количество ступеней в одном марше не должно превышать шестнадцать штук.

Винтовая лестница

Эта конструкция состоит опорного стержня, вокруг которого по спирали расположены ступени.

Общая площадь классической вариации винтовой лестницы не превышает одного квадратного метра, вследствие чего она может быть установлена даже в небольших помещениях. Особенностью такой лестницы является возможность её расположения в любом месте комнаты.

Комбинированная лестница

В этом случае речь идёт уже о дугообразном архитектурном сооружении.

Комбинированная лестница сочетает элементы маршевых и винтовых конструкций. Это позволяет реализовывать дизайнерские задачи любого уровня сложности.

Составление чертежей винтовой лестницы своими руками

Проект будущей винтовой лестницы и расчет ее параметров можно вполне проводить своими руками. Стоит заметить, что рассчитать необходимые данные, можно используя онлайн-калькулятор, или же стандартные формулы.


Стандартными формулами можно рассчитать необходимые данные для лестницы

Независимо от модели и ее конфигурации, винтовая лестница должна быть:

  • Устойчивая;
  • Прочная;
  • Безопасная;
  • Соответствовать нормам и стандартам ГОСТ.

Помимо этого, прежде чем составляется схема на проектирование, требуется определиться с рядом моментов – место расположения проема в перекрытии, его размер, материал, из которого будет изготавливаться лестница, направление вращения конструкции. Следует отметить место начала конструкции и ее окончание, выбирается угол поворота витков и вид перил, и способ их монтажа.

Все калькуляторы

3D Расчет прямой лестницы

3D Расчет лестницы с поворотом на 90 градусов

3D Расчет лестницы с забежными ступенями с поворотом 90 градусов

3D Расчет лестницы с тремя пролётами и ровными площадками

3D Расчет лестницы с тремя пролетами и поворотными ступенями

3D Расчет лестницы с поворотом 180 градусов

3D Расчет лестницы с забежными ступенями 180 градусов

3D Расчет прямой лестницы на косоурах

3D Расчет винтовой лестницы

3D Расчет металлической лестницы

3D Расчет металлической лестницы с тетивой зигзаг

3D Расчет металлической лестницы с поворотом 90 градусов

3D Расчет металлической лестницы с поворотом 90 градусов с тетивой зигзаг

3D Расчет металлической лестницы с поворотом 180 градусов

3D Расчет металлической лестницы с поворотом 180 градусов с тетивой зигзаг

Расчет бетонной лестницы

Расчет односкатной крыши или пристройки

Расчет двухскатной крыши: площадь, стропила, высота

Расчет мансардной крыши

3D Расчет четырехскатной шатровой (вальмовой) крыши

3D Расчет треугольной деревянной фермы

Расчет стропильной системы крыши

3D Расчет навеса

Расчет ленточного фундамента

Расчет столбчатого фундамента

Расчет фундаментной плиты

Расчет бетонного кольца

Расчет состава и цены бетона

Расчет бассейна: вода, объем, стоимость

Расчет сруба из бревна

Расчет стен дома: количества кирпича, блоков или бруса

Расчет гипсокартона на потолок, стены, перегородки

Расчет керамической плитки для ванной или туалета

Расчет количества обоев на комнату

Расчет материалов наливного пола

Расчета пола: дерево, ламинат, паркет

Расчет объёма жидкости в прямоугольной емкости

Расчета объема жидкости в цистерне

Расчет объема жидкости в бочке или цилиндре

Расчет объема колодца

Расчёт объема и площади трубы

Расчет котлована и объемов земляных работ

Расчет объема траншеи

Расчет арматуры: вес, количество, стоимость

Расчёт объёма песка, щебня, гравия в куче

Расчет кубатуры пиломатериала

Расчет забора из профнастила, дерева, сетки

Расчет арки забора

Расчет кирпичного забора

Расчет полукруглой теплицы

Расчет прямоугольной теплицы

Расчет тротуарной плитки

Расчет рулонного газона

Расчет гипотенузы

Расчет площади участка

Расчет процентов по кредиту

Расчет размера крепежного хомута

Расчеты для различных конструкций

Конструктор лестницы на второй этаж в частном доме может использоваться для разных типов будущих решений. Во всех вариантах есть свои особенности, их обязательно надо учитывать. Есть общие величины, которые не меняются:

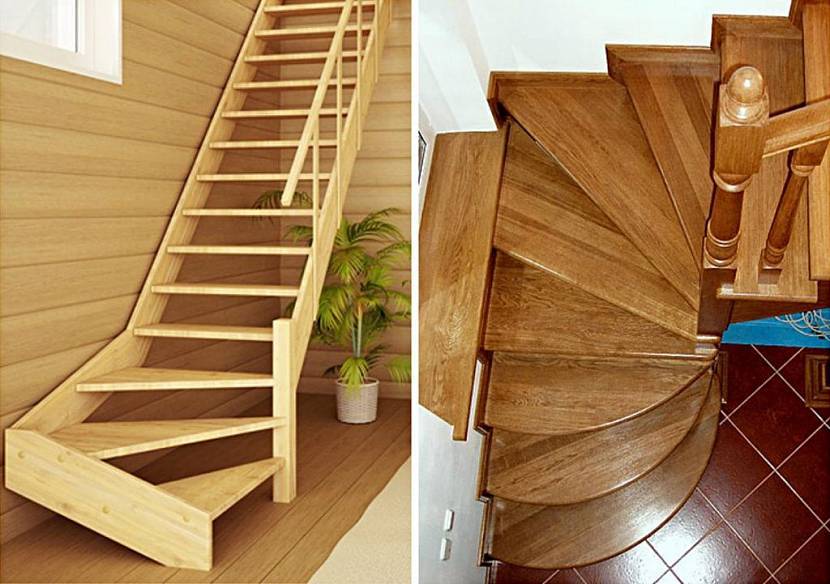

С поворотом и забежными ступенями. В этом случае есть свои особенности, поскольку лестница имеет трапециевидную форму, поворот может быть 90/180°.


Простая деревянная лестница ведущая на второй этаж с поворотными ступенямиИсточник versar.ru

Размеры ступеней не меняются, расчеты для угла поворотов проводится одинаково. При определении параметров ширина узкой части и нависание поворотной ступени должны быть минимум 10 и 5 см.

  • Прямые конструкции. При проведении параметров указываются размеры проема, ступеней, ширина косоура и расположение первой ступени.
  • Двухмаршевые, с поворотом на косоурах. Поворот может составлять 180°, конструкции делаются как зигзаг или прямые. При подсчетах указываются площадки, высота полов, размеры ступеней и тетивы, длина проема, наклон.

Чтобы узнать примерную стоимость лестницы с поворотом на 180°, воспользуйтесь следующим калькулятором:

Видео описание

Пример расчета лестницы можно подсмотреть в видео:

Трехмаршевые с поворотом на косоурах. Делаются с поворотом 180°. Важным показателем является стойкость, нагрузка на конструкцию может меняться. Изначально определяются основные показатели строения, уточняется высота марша, и затем просвет верха конструкции. После этого вычисляется количество подступенков и проступей.

Винтовые. Ступени располагаются по кругу, внутри опора, радиус круга равен длине ступеней. Абсолютно все ступени могут быть поворотными, соотношение узкая/широкая стороны 10/25 см. Высота ступеней определяется аналогично маршевым конструкциям. Во время расчетов надо учитывать размеры пролета, ступеней, опоры, форму ступеней (узкая/широкая части 20/40 см)

Максимум внимание уделяется виткам конструкции, которые должны быть в два раза больше величины диаметра.

Прямая на тетивах. Расчет основывается на длине шага, что позволит уточнить глубину ступеней и уклон

Нехватка глубины компенсируется выступами.

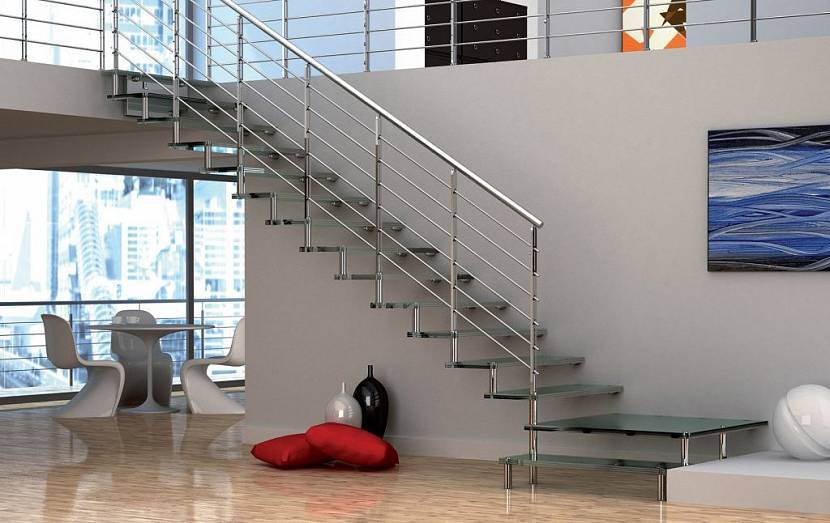

Лестница в стиле хай-тек из металла только дополняет интерьер современной гостинойИсточник mobirolo.com

Заключение

Сегодня существуют различные программы для определения параметров бедующей лестницы. Специализированные ресурсы позволяют визуализировать конструкции, создавать соответствующие чертежи и получать всю необходимую информацию по размерам и требуемым материалам. Но в любом случае окончательный расчет должен выполнять специалист – только тогда можно гарантировать, что лестничная конструкция будет точно соответствовать всем указанным параметрам.

Специализированные калькуляторы в онлайн-режиме работают по заложенным в них формулам, которые не видны, а значит, проверить правильность выдаваемых результатов можно только пересчитав все вручную. Поэтому их можно рассматривать только как удобный инструмент для предварительных расчетов

Расчет лестницы из металла 180°

Главный результат работы данного калькулятора:

  1. Информация, необходимая для изготовления тетив, рамы площадки и их соединения
  2. Информация, необходимая для изготовления ступеней и площадки

Согласно этой информации изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
  2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор выполняет расчет лестницы из металла с поворотом на 180 градусов, а также оценивает, соответствует ли лестница общеизвестным критериям удобства. Но всегда надо помнить, что Ваша железная лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте

Если есть необходимость улучшить конструкцию лестницы, уменьши количество металла используемого  калькулятор выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Конструктор лестниц Sema

Данный продукт отличается широким функционалом и подходит для разработки косоурных лестниц, на тетивах, лестниц на больцах, винтовых и бетонных лестниц. Для того чтобы Sema выдала все необходимые для строительства размеры, нужно ввести основные параметры: высоту, длину и ширину.

Sema оснащена функцией адаптации. Благодаря этому с ее помощью можно создать конструкцию, которая идеально впишется в лестничный пролет. Ее можно использовать, чтобы рассчитывать сметы и подбирать материалы

Важно, что шаблоны можно рассмотреть и напечатать в масштабе 1:1

В результате пользователь получает не только параметры, но и актуальный чертеж, который можно использовать для строительства. Во время работы можно загрузить трехмерное изображение и внести коррективы, если они нужны.

Инструкция к калькулятору металлической лестницы

Для того, чтобы осуществить расчет прямой металлической лестницы, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования.

Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразиться на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

  • H — высота лестницы — как правило определяется высотой этажей Вашего дома
  • D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
  • A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
