Лестница из профильной трубы своими руками: чертежи и пошаговый монтаж

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

  1. Свариваем раму из швеллеров;
  2. На боковые грани навариваем уголки;
  3. Укладываем ступени:
    • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
    • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
    • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
  4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Классификация

Металлические лестницы используют постоянно или временно. Согласно назначению их классифицируют:

  • на основные, служащие для общего пользования;
  • вспомогательные — служебные, запасные, кровельные;
  • внутриквартирные — для перемещения людей в границах частного дома или квартиры;
  • парадные;
  • пожарные;
  • садовые.

Лестницы для постоянного использования — стационарные, для временного — складные, раздвижные, приставные.

Конфигурация пролетов разнообразна:

  • одномаршевая прямая;
  • двухмаршевая поворотная;
  • Г-, П-, Т-образная;
  • винтовая;
  • спиральная;
  • S-образная;
  • пирамидальная.

Между маршами размещаются лестничные площадки или забежные ступени. Конструкции с подступенком называются закрытыми, без них — открытыми.

При прямых пролетах проступи имеют прямоугольную форму, при изогнутых или винтовых — клиновидную или угловую. Интересна компоновка марша по типу «гусиный шаг» или «самба».  Каждая ступень разделена на две половины, предназначенных для шага определенной ногой.

Изготавливаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

Поэтому для достижения более высоких качеств вашей стремянки, необходимо сделать чертежи в масштабе, просмотреть фото готовых конструкций и на их основе делать свою разработку. В целом можно сказать, что даже самая простейшая лестница ни в чем не уступает фабричной продукции.

Виды лестниц из профтрубы

Основные виды лестниц из профтрубы: маршевые, винтовые, стремянки и приставные. Приставные – это просто и проще купить готовую, а про остальные виды мы расскажем подробнее.

Маршевая

Маршевая лестница состоит из одного или нескольких пролетов, соединяющих межэтажные маршевые площадки и этажи. Ступени в пролетах опираются на один или несколько косоуров, пролеты имеют прямоугольную форму, ступени также представляют собой прямоугольники. Косоуры бывают прямыми и ломаными.

Одномаршевые лестницы устанавливаются в просторных холлах или длинных широких коридорах, чаще используют привычную двухмаршевую конструкцию – ее можно установить в лестничную клетку. Маршей может быть и больше. Одномаршевая лестница удобна тем, что в пространстве под лестницей можно оборудовать кладовую, гардеробную или небольшой санузел.

Удобство одномаршевой лестницы зависит от угла наклона. Крутой угол наклона косоуров делают обычно у маршей, ведущих на чердак или в подвал – редко посещаемые помещения.

Винтовая

Винтовые лестницы часто устанавливают в жилых помещениях – например, гостиных. Они очень оригинальны и декоративны, компактны, но не очень удобны в использовании. Достоинством маленькой лесенки является компактность — ее можно разместить в круге диаметром 1600 мм. Винтообразные конструкции устанавливаются обычно в маленьких домах в целях экономии места (в больших домах может быть установлена винтовая лестница для красоты и маршевая для прочих целей).

Консоли для ступеней крепятся к центральной опоре по винтовой линии, по наружному периметру на консоли устанавливаются опоры для перил – снаружи лестница закрывается решеткой, добавляющей жесткости конструкции.

Ступени имеют треугольную форму, при спуске и подъеме желательно держаться руками за перила для безопасности, подниматься с предметами в руках очень неудобно. Самый существенный недостаток – невозможность поднять на второй этаж сколько-нибудь крупные предметы меблировки.

Второй существенный недостаток такой – сложность проектирования и особенно изготовления.

В больших домах можно установить поворотную лестницу с большим углом поворота и прямоугольными ступенями – она очень эффектно смотрится, по ней удобно ходить и носить вещи, но она занимает много места. Обычно такие сооружения имеют роскошную отделку в старинном стиле и служат украшением больших особняков.

Стремянка

Это самый простой вид лестницы – две соединенных между собой прямоугольный конструкции из труб, ступеньки-перекладины могут быть с одной стороны или с обеих. Рамы соединяются между собой с помощью специального шарнира. На нижней стороне стоек закрепляют треугольные заостренные наконечники.

Лестница для дома: купить или сделать самому?

Но чем удобнее и эффективнее вещь, тем выше ее цена. Многие домашние умельцы в состоянии сделать стремянку своими руками. Обойдется она на порядок дешевле покупной. Кроме того, можно продумать ее конструкцию и размеры таким образом, чтобы сделать более удобной.

Как пример – лестница-трансформер, которую легко изготовить своими руками. Ее можно использовать и как стремянку, и как длинную приставную лестницу

Обращаем ваше внимание: стремянка, сделанная своими руками, может легко выполнять все основные функции, возложенные на нее по дому и во дворе

Но для работ, требующих применения лестницы длиной более 3 м, лучше приобрести промышленную шарнирную лестницу, где соблюдены все технологии изготовления, требования безопасности, использована качественная фурнитура.

Да, ее цена достаточно высока, но уровень исполнения и безопасности также значительно выше.

Разновидности

Лестницы из профильной трубы могут иметь различное назначение.

Маршевая лестница из профильной трубы

Конструкция может состоять из одного или нескольких пролетов (маршей), для их соединения между собой монтируются забежные ступени или горизонтальные переходные площадки. Переходные площадки, используемые при монтаже лестницы из нескольких маршей, обеспечивают дополнительную прочность каркаса, а забежные ступени позволяют сэкономить площадь, но увеличивают вероятность травматизма.

Одномаршевые конструкции обычно монтируются при возведении крыльца, внутри помещения для обустройства таких конструкций необходима большая площадь. Небольшая одномаршевая лестница внутри дома дает возможность обустройства под ней помещения хозяйственного назначения или шкафа, иногда там монтируют санузел или устраивают уголок для домашнего питомца. Чтобы уменьшить необходимую площадь, ее можно сделать более крутой, однако, это не всегда удобно для обитателей дома.

https://youtube.com/watch?v=iFKtgH1btNU

Винтовая

Это, конечно, интересное интерьерное решение, позволяющее сэкономить площадь в помещении, однако по ней практически невозможно поднять мебель и не очень удобно подниматься или спускаться с занятыми руками. Винтовая лестница изготавливается с использованием трубы в качестве опоры. Ступени вокруг опорного столба монтируются веером. Расчет такой конструкции несколько сложнее, чем маршевой.

Очень красиво смотрится в доме поворотная лестница.

Приставная лестница

Это самая простая в изготовлении конструкция из профильной трубы, которая обязательно найдет применение в частном доме. Такая лестница тяжелее деревянной, но гораздо прочнее и долговечнее. Ее не следует делать слишком длинной, смонтировав 2,5-3-метровую конструкцию и надев на ножки лестницы резиновые или пластиковые наконечники, можно получить устойчивую конструкцию, необходимую в саду или при проведении ремонтных работ.

Для данной лестницы хватит 2 опоры

Она изготавливается  из двух металлических опор, к которым на расстоянии около 35 см привариваются поперечные ступеньки. Оптимальной является ширина в 40-60 сантиметров.

Стремянка

Устойчивая и прочная лестница-стремянка из профильной трубы позволяет произвести огромное количество хозяйственных работ. Ее легко сделать своими руками. Кроме профильной трубы, в этом случае необходимо наличие специального шарнирного механизма. Стремянку дополнительно можно оборудовать откидной площадкой. В случае монтажа поперечной планки между опорами ее элементов конструкция приобретает форму буквы А и становится более безопасной.

Правила эксплуатации

Приставная лестница является устройством, требующим повышенной внимательности в процессе эксплуатации. Опора для верхней ее точки должна быть устойчивой и прочной. Нижняя точка лестницы устанавливается только на твердые и ровные поверхности. Не допускается применение на мягкой, скользкой, песчаной земле.

Угол между основанием лестницы и точкой ее верхней опоры должен быть оптимальным. Конструкция не должна опрокидываться назад под весом человека, а ее нижняя часть отъезжать от опоры. Недопустимо вставать на последние 3 ступеньки приставной лестницы, если ее конструкция не предусматривает упора для ног, постановочной площадки или других фиксирующих креплений.

О том, как сделать приставную лестницу, можно посмотреть в следующем видео.

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

  • Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
  • Электроды.
  • Дрель, шуруповерт.
  • Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
  • Ручной фрезер – для сошлифовывания сварных швов.
  • Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
  • Рубанок.
  • Молоток.
  • Струбцины.
  • Наждачная бумага, кисти.
  • Антикоррозионная грунтовка.
  • Краска.
  • Сушеные доски толщиной 40 мм для ступеней.
  • Лак для древесины.

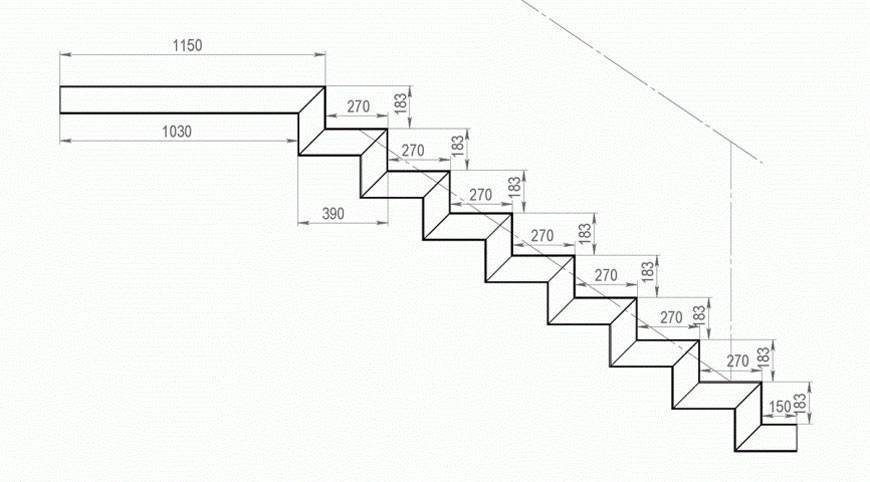

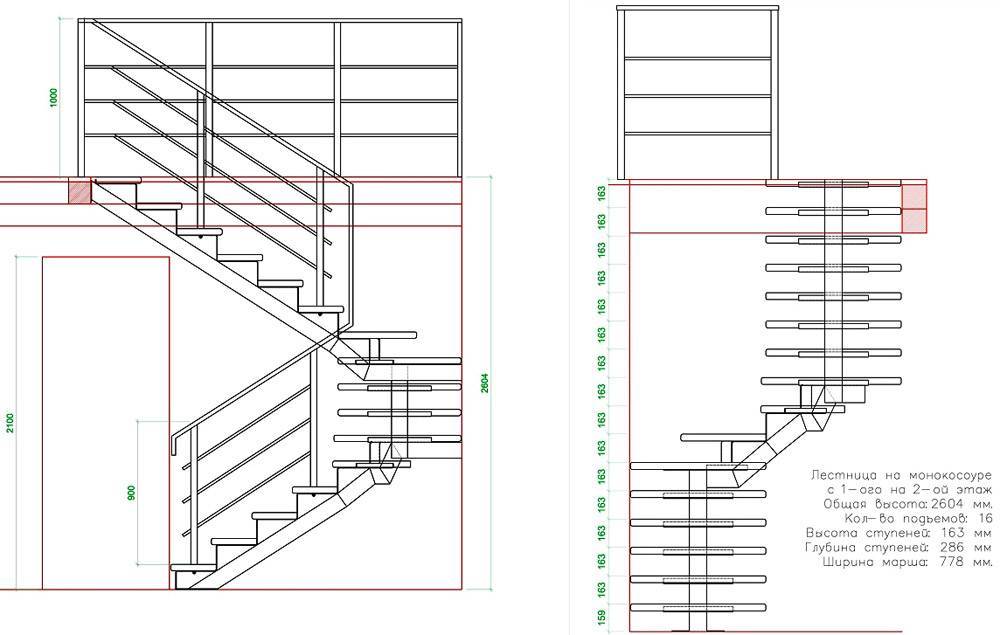

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Расчеты основных параметров лестницы

Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.

Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны

Длина горизонтальной проекции зависит от высоты этажа следующим образом:

Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.

Калькулятор расчета длины лестничного марша

Длина лестничного марша рассчитывается двумя способами:

  • Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α; или длине проекции на горизонталь, деленной на cos α.
  • По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.

Калькулятор расчета размера ступеней маршевой лестницы

Оптимальная высота ступеней — 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).

Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней

Пользоваться такой лестницей следует с осторожностью при спуске

Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.

Порядок проведения работ и заготовка материалов

У внутренних и приставных лестниц конструкция совершенно разная, а наиболее простой считается одномаршевая на косоурах для крыльца. Самой сложной считается металлическая винтовая лестница.

Последовательность работ по сборке каркаса из профиля для одномаршевой лестницы такова:

  • проектирование и составление чертежа;
  • проведение разметки;
  • разделение профиля на отрезки нужной длины;
  • сборка основного каркаса для установки ступеней;
  • приваривание подступенков и ступенек;
  • установка конструкции на место и заливка бетона на площадке;
  • монтаж перил;
  • укладка древесины в рамы для ступеней;
  • окончательное декорирование.

Выполнить сборку каркаса для лестницы из профиля можно несколькими способами. Его можно изготовить из парных профильных труб или стальных косоуров, либо воспользоваться швеллером, в котором ступеньки будут приварены сверху на основу или внутри рамы.

Если речь идет о конструкции внутренней лестницы с деревянными ступенями, то крепление марша производится сначала в верхней точке, а уж потом ее фиксируют внизу. При этом лестницу фиксируют к анкерам в стенах и платформе, служащей первой ступенью.

Отметим, что не стоит забывать о контроле горизонтальности расположения ступеней. Когда все основные работы будут закончены, можно приступать к сварке перил.

Особенности конструкции

Так как изготовление стремянки вы планируете своими руками, необходимо для начала рассмотреть устройство подобной лестницы. По своей сути это более совершенная модель приставной конструкции. Ее вид и предназначение могут различаться. Простейшие стремянки приспособлены лишь для того, чтобы добираться до верхних ярусов, но не более того.

Ступени могут располагаться как исключительно с одной стороны, так и с обеих, в зависимости от типа модели.

Существуют более совершенные модели. Например, если уж делать стремянку, лучшего варианта, чем трансформер не найти. Ее можно использовать в качестве раскладной или обычной приставной лестницы. Также трансформер имеет просторную верхнюю площадку, которая служит для обеспечения удобства проведения строительных работ на высоте, то есть играет роль подмостков.

Неоспоримым преимуществом стремянки является то, что такая конструкция очень компактна при своем уровне удобства и эргономичности. Именно поэтому она и пользуются таким успехом по сей день.

Конструкция стремянки по сути представляет собой две соединенные приставные лестницы

Преимущества

Металлические лестницы, изготовленные и монтированные самостоятельно в частном доме, имеют некоторые преимущества перед готовыми магазинными вариантами из дерева и металла. Как минимум – по стоимости они обойдутся намного дешевле. Среди прочих достоинств:

долговечность при условии грамотного расчета, изготовления и установки;
возможность сделать конструкцию любого вида и габаритов;
гармоничное сочетание конструкции со многими интерьерными стилями;
быстрота процесса изготовления;
возможность изготовления и монтажа на любом этапе строительства здания, в т. ч

лестницу можно сооружать для уже готового помещения;
возможность изготовить очень компактную, лаконичную конструкцию, что особенно важно для небольших домов;
благодаря исключительной прочности профиля лестницу можно сделать с упрощенным вариантом каркаса, что сократить длительность работ и размеры будущей конструкции.

Лестницы из профиля.

Также стоит помнить о таких нюансах, если вы решили изготовить металлическую лестницу:

  1. Конструкция из металла получается довольно внушительной по весу, потому при дальнейшей отделке и оформлении её желательно не утяжелять дополнительно. К примеру, для ступеней использовать дерево вместо бетона, а перила сделать не из металла, а из легких полимерных материалов.
  2. Даже если это межэтажная конструкция в доме, её все равно нужно обрабатывать антикоррозийными составами. Это продлит срок службы изделия.
  3. Металлические элементы лестницы нужно сваривать. Некоторые умельцы советуют использование для крепежа болтов, но этот метод очень ненадежный. Его лучше вовсе не использовать при изготовлении конструкции из профиля.

Винтовая лестница из профиля и трубы

Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.

Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются

Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску

Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.

В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу

Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.

От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.

Как правильно спроектировать лестницу

Параметры ступенек известны, теперь их нужно вместить в лестничную конструкцию. Поэтому на листе бумаги делают небольшой эскиз и проводят необходимые расчеты, касающиеся количества ступенек. Нужно замерить высоту межэтажных перекрытий и угол наклона устройства.

С последним проблем нет, потому что существуют нормативы, которые берутся за основу – 25-45°. Высота лестницы – это расстояние между уже застеленным напольным покрытием первого этажа и второго.

Размеры лестничной конструкции

  Расчет количества ступеней

Посмотрите на фотографию выше, где показан размер длины марша. Он определяется из расчета высоты лестницы и угла наклона. Оба показателя известны. Вычислить длину марша можно по формуле, обозначенной на фото ниже.

Соотношение сторон треугольника с углом

Для нашей ситуации требуется определить значение АС. Из нижней формулы с учетом математических соотношений выводится, что АС=ВС/tg A. Тангенс угла – значение табличное.

Длина марша выведена математическими исчислениями. Теперь необходимо подсчитать, сколько ступенек поместится на этом отрезке. К примеру, если длина марша равна 3 м, а глубина ступеней выбрана 30 см, то лестница из профиля, собираемая по данным параметрам, поместит в себе 10 ступенек.

Касаемо высоты подступеней. Необходимо высоту лестницы разделить на количество ступеней. Например, высота конструкции – 2,5 м, разделим данный показатель на 10, получаем 25 см.

Как изготовить?

Из дерева

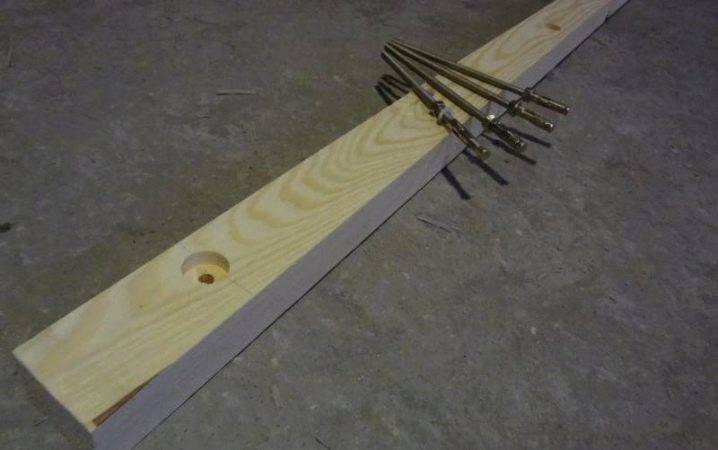

Приготовить 4 доски с параметрами: 100х2,5хД мм (Д – длина, соответствующая высоте будущей лестницы). Заготовить необходимое количество поперечных планок из расчета 1 штуку на каждые 50 см. Длина каждой поперечины не должна превышать 70 см. Две вертикальные доски положить строго параллельно на ровную поверхность. Выложить поверх них на равном расстоянии заготовленные планки – ступеньки. Торцы планок должны совпадать с краями досок. Угол между вертикальными и горизонтальными элементами должен быть 90 градусов.

Аккуратно, чтобы не сместить получившуюся конструкцию, уложить оставшиеся 2 доски таким образом, как были уложены 2 первые. Должна получиться «двухслойная лестница». Еще раз проверить соответствие угла между деталями. При помощи саморезов закрепить планки, расположенные между двумя досками, в точках их соприкосновения. Для того чтобы заготовки не растрескивались от вкручивания саморезов, необходимо просверливать для них посадочное отверстие. Для этого используется сверло с диаметром, не превышающим диаметр самореза. В каждую точку соприкосновения планок вкручивается минимум по 2 шурупа с каждой стороны лестницы.

Данный вид лестницы – один из самых практичных. Ее конструкция позволяет собирать приспособление связи практически любой длины и легко выдерживает максимально допустимые нагрузки. Для изготовления могут применяться подручные строительные материалы, которые могут быть использованы для иных назначений после демонтажа. Нет необходимости делать какие-либо вырезы, упоры под планки ступенек и другие дополнительные манипуляции.

Из металла

Для изготовления конструкции можно использовать профильную трубу квадратного или прямоугольного сечения, однако, второй вариант имеет бесспорные преимущества перед первым. Такая лестница может иметь несколько модификаций. В первом варианте 2 вертикальные опоры прямоугольного профиля соединяются между собой планками из такого же материала. При этом планки крепятся к опорам с внутренней стороны последних. Во втором варианте ступеньки прикрепляются к вертикальным частям поверх них. Для облегчения конструкции в качестве поперечных планок можно использовать трубу меньшего диаметра.

По аналогии с деревянной лестницей, металлическая собирается путем соединения горизонтальных планок с вертикальными опорами. При помощи сварочного инвертора заготовки свариваются между собой

Особое внимание уделяется углу между деталями и прочности сварного шва. От качества данных характеристик зависит степень безопасности при использовании устройства

Свойства металлической конструкции позволяют снабдить приставную лестницу крюками-зацепами, которые могут удерживать ее в нужном положении, опорной площадкой для ног. Последняя может быть перемещаемой по высоте. Для реализации такой модификации площадки изготавливаются ее крепления, основанные на болтовых соединениях, позволяющих закреплять ее на нужном уровне.

Из ПВХ труб

Данный способ изготовления лестницы самый непрактичный. Его особенностями являются: дороговизна материалов, низкая прочность конструкции, сложность сборки. Чтобы изготовить лестницу из ПВХ труб, необходимо использовать последние с внутренним диаметром не менее 32 мм. Желательно, чтобы они имели внутреннее армирование металлом или температуроустойчивым слоем. Соединения вертикальных опор с горизонтальными подножками осуществляются при помощи ПВХ тройников.

Для максимально безопасного использования лестницы из ПВХ труб ее высота не должна превышать 2 м. В противном случае при оказании рабочей нагрузки она может подвергнуться конструктивной деформации, что может угрожать жизни и здоровью того, кто ее использует.

Выбор профиля

На этапе подготовки и планирования необходимо определиться с выбором профиля. Для этого следует провести некоторые расчеты.

Важно! Необходимо оптимально подобрать профиль по толщине стенок под конкретную конструкцию лестницы. При слишком толстых стенках изделие получится чрезмерно тяжелым, что окажет давление на фундамент. При очень тонких стенках конструкция может быстро деформироваться от нагрузок

При очень тонких стенках конструкция может быстро деформироваться от нагрузок.

Оптимальная толщина сечения – 5-7 мм. Что же касается ширины сечения профиля, однозначного ответа нет. Трубы нужно подбирать исходя из особенностей конструкции.

  • для каркаса с единственным косоуром ломаного типа по центру можно выбрать профиль 6*8 см;
  • для каркаса с единственным косоуром прямого типа выбирают профиль сечением 5*10 см;
  • если каркас состоит из двух прямых косоуров, можно выбирать между профилями 6*8 см и 5*10 см. Для изготовления каркаса ступене отдельно используется профиль сечением 2,5*2,5 см.

В таблице ниже вы можете увидеть, какие параметры профиля наиболее оптимальны для различных нагрузок на пролет, учитывая его длину:

Нагрузка на пролет в зависимости от длины и параметров профиля.

Изначально нужно определиться с габаритами лестницы и ее видом, сделать расчеты, нарисовать или подобрать чертеж. И только после этого можно выбирать профиль.

Инструменты

Набор инструментов, необходимых для самостоятельной сборки приставной лестницы, определяется типом ее конструкции и свойствами материала, используемого для изготовления.

Деревянная модификация:

  • распилочный инструмент (ножовка, электролобзик, торцовочная пила);
  • шуруповерт с насадками (сверла, бита);
  • стамеска по дереву;
  • молоток.

Металлический вариант:

  • углошлифовальная машинка с отрезным кругом;
  • сварочный аппарат (при необходимости);
  • дрель со сверлами по металлу.

Сборка из ПВХ материалов:

  • паяльник для полипропиленовых труб (ПП);
  • труборезы (ножницы для резки ПП труб);
  • сопутствующие инструменты.

При выборе того или иного пути изготовления лестницы понадобятся измерительные и разметочные приборы:

  • рулетка;
  • угольник;
  • маркер, карандаш.

Расходные материалы, в зависимости от вида лестницы:

  • саморезы по дереву (размер подбирается индивидуально);
  • болты, гайки, шайбы;
  • электроды;
  • ПП уголки, соединители, заглушки.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

  • Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
  • Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

  • На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
  • В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
  • Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
