Винтовая лестница своими руками: винтовые лестницы на второй этаж, делаем самостоятельно

Монтаж одномаршевой деревянной лестницы своими руками

После проведения необходимых расчётов, составления чертежа и приобретения необходимого материала приступают к подготовке рабочего места. Для этого делают проём в полу второго этажа, если его ещё нет, и для безопасности огораживают. Проверяют, есть ли все необходимые инструменты, после этого приступают к изготовлению самой лесенки.

Подготовка частей лестницы

В качестве опоры используют косоур или тетивы. Отличие заключается в расположении ступенек относительно опоры. Если они располагаются непосредственно на досках и их видно сбоку, то это косоур, если они находятся между досками — это тетивы

На косоурах делают вырезы, здесь следует обратить внимание на угол наклона проступи. Для этого плаху, с немного большей длиной, обрабатывают рубанком и ставят на то место, где она будет находиться

Нижнюю часть отмечают по уровню, чтобы получилась площадка, параллельная полу, и отпиливают.

Снова устанавливают косоур на своё место и производят разметку всех ступеней. Для соблюдения горизонта используют уровень. Верхний край отрезают после закрепления маршевого пролёта и установки всех поступей, после чего устанавливается самая верхняя проступь.

Как изготовить шаблон косоура

Если длина марша превышает три метра, добавляют опору или косоур.

Лестница межэтажная с четырьмя косоурами

Использование тетив потребует также дополнительной обработки. В отличие от косоур, где ступень лежит сверху и создаёт прочность, в моделях с тетивами ступени производят раздвигающее действие. Поэтому тетивы стягивают одним из способов, указанных ниже.

Способы стяжки

Сборка лестницы своими руками

Чтобы безопасно было использовать лестницу во время строительства, косоуры или тетивы необходимо сразу же закрепить. Верхний край крепят одним из способов, указанных ниже.

Правильное крепление верхнего края косоура

Следует обратить внимание. Если толщина проступи и половой рейки верхнего этажа отличаются, тогда косоур осаживают на такую высоту, чтобы плоскости ступеньки и пола совпадали

После этого крепят нижний край косоура. Для этого тоже существует несколько способов.

Для крепления используют скобы

Если есть поперечная балка на полу первого этажа, можно попробовать такой вариант.

Использование выреза

После чего приступают к сборке самой лестницы. Крепление проступи начинают с нижнего края. Некоторые используют первую ступень как упор для косоуров.

Массивная ступенька держит всю конструкцию

Сами ступени также имеют различный вид, какие-то простые, другие при изготовлении требуют необходимого навыка.

Варианты изготовления ступенек

По способу крепления к тетивам различают:

  • врезные;
  • накладные.

Вырезы могут быть как под проступь, так и подступёнок тоже. Фиксация производится клеем или шурупами. Для накладных используют деревянные бруски или набойные – деревянные пластины, повторяющие форму тетивы. Допустимо использовать металлические уголки.

Способы крепления

Если из-за нехватки места проступь делают узкой, то подступёнок лучше не ставить, тогда при подъёме нога будет уходить в проём, что сделает ходьбу удобной.

Варианты с подступёнком и без него

Когда необходимо установить Г-образную лестницу, применяют забежные ступени.

Поворот из трёх забежных ступеней

Если поворот необходимо выполнить на 180 градусов, используют площадку или забежные ступеньки. В некоторых случаях можно увеличить ширину проступи одним из приведённых способов.

Увеличение ширины проступи

Когда все ступени собраны, переходят к ограждению. Высота перилл колеблется от 86 до 110 см. Состоит из балюстрады, балясин и поручень.

Название составных частей

Форма балясин может быть любой, они могут быть сходными или различными, но высота должна быть одной. Устанавливаются либо на саму ступень, либо на косоур или тетиву. Первая опорная балясина может крепиться к полу.

Так балясины крепятся к тетиве

После того как балясины были закреплены, их при необходимости обрезают.

Обрезка стоек

Затем сверху крепится поручень. Его стараются делать на всю длину прямолинейного участка. На угловых опорах сверху иногда делают украшения.

Завершение монтажа

В заключение переходят к последнему этапу.

Окончательная обработка

На заключительном этапе лестнице придают законченный вид, обычно это сводится к покрытию антисептиком или покраске. Делается это не только для красоты. Под действием влаги и тепла древесина может быстро прийти в негодность. По этой причине дерево тщательно обрабатывают, стараясь не делать пропуски. Иногда достаточно только покрыть олифой, но делают это, не проявляя чрезмерной экономности.

Удачное сочетание оттенков

Кроме главной лесенки, некоторые используют вспомогательную – винтовую. Чем она отличается от главной?

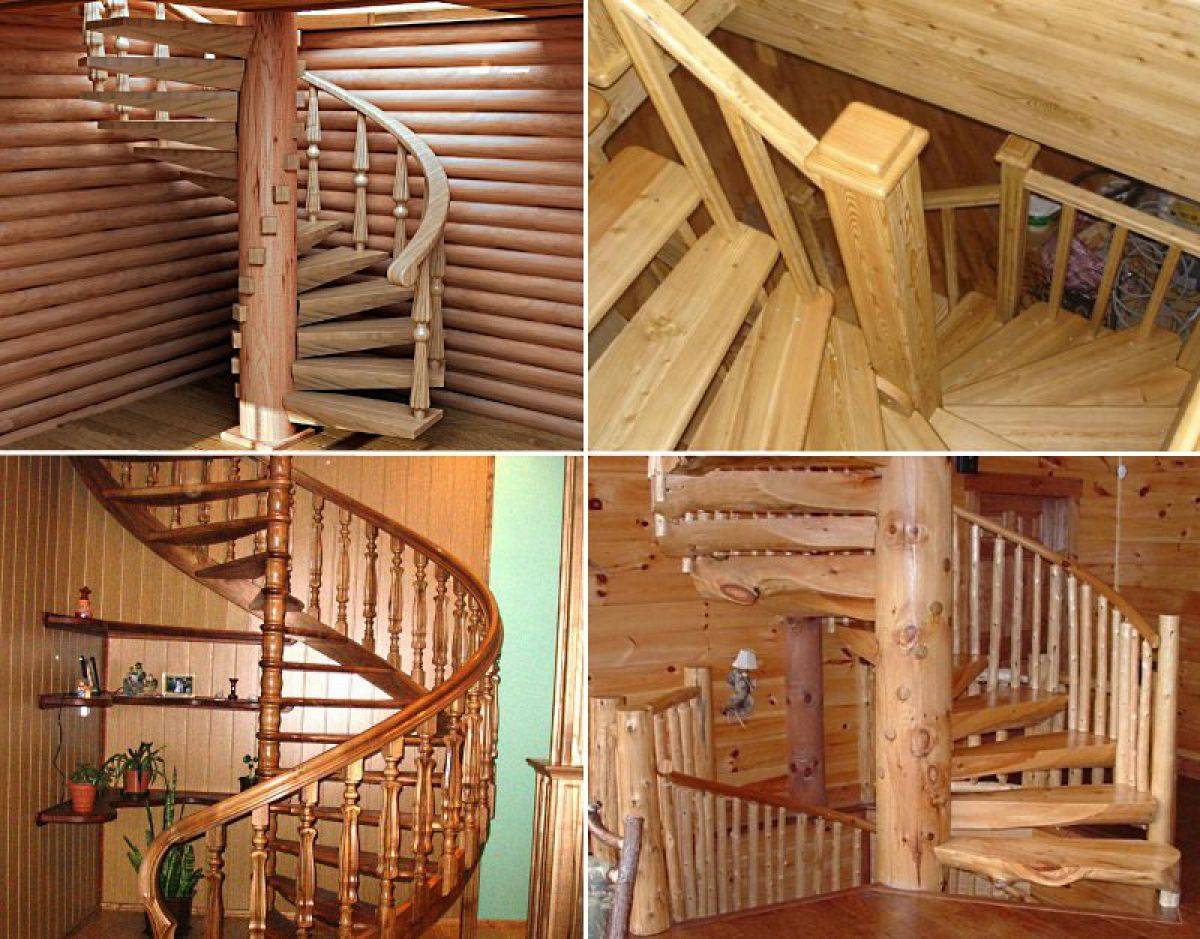

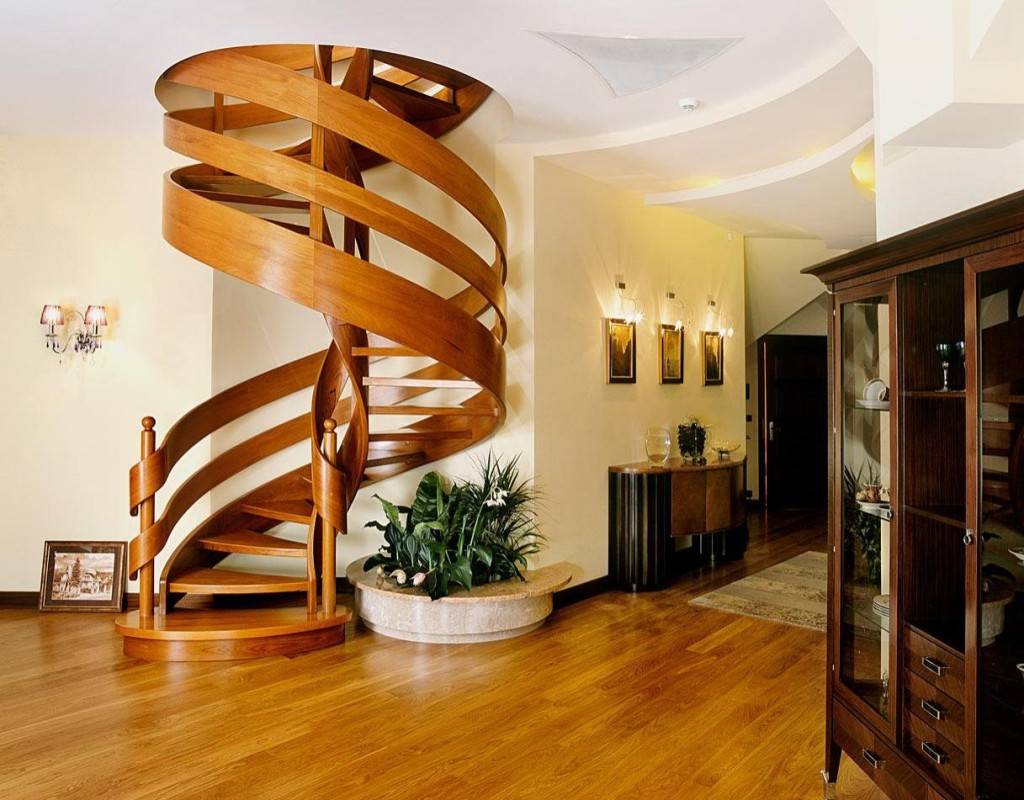

Деревянная винтовая лестница своими руками

Прежде чем приступить к работе, нужно подготовить материалы и инструменты, а также сделать все расчеты.

Итак, для работы нам потребуются:

  • деревянные доски;
  • шурупы;
  • дрель;
  • уровень;
  • рулетка;
  • балясин;
  • поручни;
  • сверла;
  • металлические трубы;
  • кронштейны;
  • шуруповерт;
  • болты анкерные;
  • больцы;
  • ножовка.

К выбору материала для создания деревянной конструкции нужно подойти с умом, помните следующее:

  • для того чтобы сделать степени, возьмите древесину твердых пород, например, бук, дуб или клен;
  • для перил и тетивы возьмите клееный деревянный материал;
  • столб можно сделать из дерева, камня или железа, ну лучше для него взять металлическую трубу, желательно стальную.

Произведение предварительных расчетов

Расчеты в каждом индивидуальном случае сборки лестницы своими руками будут предусматривать разные цифры, но мы для примера берем такие параметры конструкции:

  • ширина лестницы – 0,9 м;
  • высота – 3 м;
  • диаметр металлической трубы – 0,2 м.

Теперь, исходя из этих показателей, считаем:

  • общий диаметр конструкции должен ровняться двойному значению ширины ступени и толщине трубы, то есть 0,9 умножает на 2 и прибавляем 0,2. У нас получается 2 метра;
  • считаем радиус окружности подъема человека на второй этаж дома. Для этого берем значение суммы половины ширины ступени и радиуса столба. То есть у нас получается такое уравнение: 0.9/2+0.2/2= 0.55 м;
  • расчет ступеней считается исходя из радиуса движения и ширины ступени.

Теперь нужно просчитать высоту ступеней. Этот показатель зависит в том числе и от роста человека. Просчет осуществляется так:

  • разделите окружность на 15 равных частей посредством радиальных линий;
  • линия, определяющая высоту роста, определяется высотой от первой ступени витка до последней. Добавьте к данному показателю еще 15 см;
  • высоту витка просчитывают при росте 185 см, толщине ступени 0,5 мм и с учетом запаса, получается виток равен 2,05 м;
  • просчитайте высоту ступеней в витке: 2,05 разделите на 15, получаем 13,67;
  • рассчитываем количество ступеней, для этого делим высоту лестницы на высоту ступени.

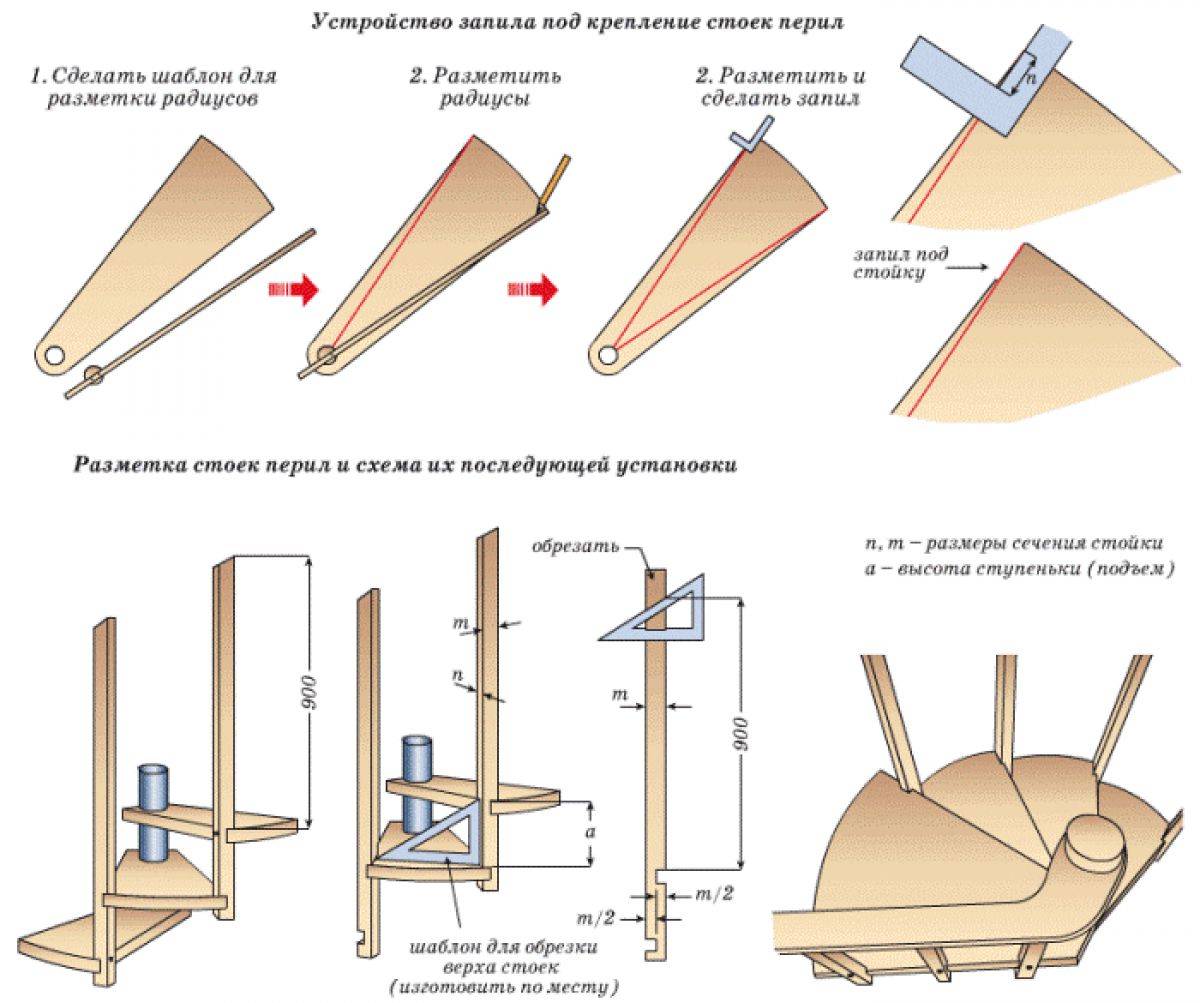

Как сделать перила и ступени своими руками

Как мы уже упоминали ранее, деревянные ступени можно сделать самостоятельно из прочной древесины, а можно приобрести их в готовом виде и подогнать под нужный размер.

После того, как они подогнаны, их следует отделать, отшлифовать, закруглить края и покрыть лаком. Затем крепятся втулки, при помощи которых ступени будут прикреплены к опорному металлическому столбу.

Балясины перил можно сделать из металлических стержней, а вот для поручней подойдет пластик или клееный брус. Перила подойдут в виде деревянных брусков прямоугольной формы нужного вам размера.

Собираем винтовую лестницу

Если у нас приготовлены перила, готовые ступени и столб для опоры можно приступать непосредственно к самой сборке конструкции. Сборка состоит из следующих этапов:

  • лестничная фурнитура, а также крепежи и втулки крепятся болтами на ступенях;
  • на опорный столб нужно «нанизать» ступени по очереди каждую;
  • установите сам столб в приготовленном месте;
  • прикрепите опорную трубу к полу и перекрытию;
  • ступени должны быть размещены с определенным перекрытием друг друга и быть фиксированы больцами;
  • прикрепите к ступеням балясины;
  • к балясинам прикрепите перила.

Также при сборке учтите следующие моменты:

  • основание металлического столба должно располагаться на прочном фундаменте;
  • можно залить основание частично и заложить туда специальные закладные для крепежа опоры;
  • опорную трубу нужно прикреплять к полу болтами;
  • балясина первой ступени должна быть больше остальных по длине и используется в качестве основания на полу;
  • крепление производится на полу, чтобы конструкция была более жесткой.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Изготовление и установка винтовой конструкции своими руками

Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности.

Монтаж готовой винтовой конструкции

Также можно использовать уже готовые ступени из дерева прямоугольной формы, которые довольно легко подогнать под полученные при расчетах размеры. После обработки края следует тщательно зашлифовать. Исходя из замысла мастера, ступени можно покрыть морилкой и лаком или краской.

Переходя к изготовлению и монтажу тетивы своими руками, следует учесть, что придать деревянным деталям гнутую форму чрезвычайно тяжело. Для этого используется специальная технология, при которой древесина подвергается размачиванию, формированию и просушке в закрепленном состоянии. Альтернативой может стать соединение отдельных сегментов в единую тетиву.

Соблюдая необходимые стандарты и следуя инструкциям квалифицированных специалистов, изготовить и установить винтовую лестничную конструкцию сможет каждый мастер, знакомый с принципами работ по дереву. Для большей полноты картины рекомендуем ознакомиться еще и с этой статьей.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

  • Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
  • Н1 — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
  • h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
  • h1 – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

  • размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + hо = 60..65 см ;
  • возле центрального столба глубина проступи не должна быть меньше 10 см;
  • если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
  • ширина ступени не должна быть меньше 90 см;
  • размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
  • если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
  • толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

  • R = 1,8 метра – внешний радиус;
  • r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
  • Н = 3 м – общая высота;
  • Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L1 ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L1 = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L2 ) вычислим аналогично.

L2 = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L1 и L2 на 19, мы получаем значение глубины проступи у внутреннего края (h1 = 19см) и у внешнего края (h2 = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (Lо ) и глубину проступи (hо ) в этом месте.

Lо = ¾×2πR1. где R1 = 2/3 R = 1,2 м следовательно

Lо = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + hо = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н1 должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

Тетива для лестницы своими руками

Лестница, сооруженная на тетивах, является классическим случаем. Данные конструкции имеют высокий уровень прочности, отличаются респектабельностью. В данном случае особую роль играет тетива. Что это? Чтобы ответить на этот вопрос, мы подготовили данную статью.

Что такое тетива?

Тетива – боковые несущие балки, имеющие пазы. В эти пазы вставляются ступени. Так получается лестница. Однако есть другой вид конструкции. В таком случае одну сторону пролета крепят на тетиву, а вторую при помощи болец к стене.

Кроме этого, встречаются лестницы на тетиве, у которых есть подступенники или нет. Если речь идет об открытой лестнице, у которой нет подступенников, то это достаточно легкая конструкция, которая полностью просматривается. В другом случае марш смотрится массивно, однако является более надежным. У человека не возникает чувства опасения, что он оступится и попадет ногой между двумя ступенями, что может привести к травме. Что касается цены на сплошную лесенку, то она будет выше. Фото таких лестниц можно увидеть в интернете.

Итак, мы вкратце рассмотрели, что такое тетива. Узнали, что это такое. Теперь перейдем к особенностям проектирования.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Преимущества

Выбирая между обычной маршевой лестницей и винтовой, предпочтение чаще всего отдают последней по нескольким причинам.

  1. Во-первых, как уже говорилось, огромное значение для многих имеет возможность сэкономить пространство в помещении: вся конструкция располагается вокруг центральной стойки;
  2. Во-вторых, сделать винтовую лестницу зачастую выходит дешевле и проще, чем традиционную;
  3. Ну, и наконец, такая конструкция смотрится гораздо эффектнее и оригинальнее.

Важные моменты

Расставим основные акценты в процессе сооружения металлической винтовой лестницы, чтобы наша конструкция прослужила нам долго, была комфортной в эксплуатации и, самое главное, – безопасной:

  • Изготавливать забежные ступени рекомендуется без подступенка, так как это повысит безопасность и удобство лестницы такого типа;
  • Ступени имеют как правило форму усеченного треугольника. Собственно, они и являются забежными ступенями;
  • Подниматься и спускаться по такой конструкции будет удобно только в том случае, если ширина средней части ступеней будет не менее 20 сантиметров;
  • Важен и еще один размер: на расстоянии в 15 сантиметров от центральной опоры ширина ступени должна составлять не менее 10 сантиметров;
  • Длина ступеней металлической винтовой лестницы может быть выбрана разная, это зависит от того, насколько часто и интенсивно вы ее эксплуатируете;
  • При малой загрузки достаточно сделать ее диаметр примерно равным 140 сантиметрам. Тогда длина ступеней будет составлять примерно 60 сантиметров. Если у вас большая семья и лестницей на второй этаж вы пользуетесь часто, выберите общий диаметр, равным 2 метрам тогда длина ступеней составит минимум 80 сантиметров;
  • Проектируя винтовую лестницу учтите, что она должна быть устроена так, чтобы человек среднего роста не задевал головой о ступени следующего витка;
  • С целью придать всей конструкции достаточную прочность позаботьтесь о том, чтобы центральная опорная стойка была изготовлена своими руками из надежного, прочного металла. Лучше если это будет труба диаметром не менее 80 мм. Опорную стойку выставляют строго по вертикали с помощью отвеса. Нижняя точка опорной стойки закрепляется в той точке пола, которая способна выдержать достаточно высокую нагрузку;
  • Закрепить опорную стойку гораздо проще на деревянном полу, как показано на видео. Достаточно применить специальное радиальное крепление и анкерные болты. Если же пол бетонный, основание стойки придется забетонировать путем установки растяжек;
  • Чтобы можно было закрепить ступени на центральной опорной стойке в их самой узкой части с помощью дрели и насадки-коронки своими руками сверлят отверстия диаметром, соответствующим диаметром трубы. Между ступенями на опору насаживаются втулки – длина втулок должна соответствовать расчетному расстоянию между ступенями. Чтобы предохранить древесину ступеней между основаниями втулок и поверхностями ступеней вставляют металлические шайбы. Их толщина должна учитываться в общей высоте конструкции. При этом учтите, что расстояние между ступенями удобнее всего сделать равным 15-20 сантиметрам. Если добавить к этому размеру толщину ступеней, получится общая высота лестницы;
  • С помощью кронштейнов-креплений в местах нахлеста широкой части ступеней можно дополнительно укрепить конструкцию винтовой лестницы.

Поэтапное возведение

  1. Сборку металлической конструкции следует начать с работ по установке центральной опорной стойки;
  2. Затем вокруг нее последовательно нанизываются втулки, шайбы и ступени;
  3. Когда эта часть работы сделана, ступени поворачивают вокруг стойки на нужное расстояние по принципу веера. Ориентиром служат первая и последняя ступень, которые раньше других закрепляют в правильном положении;
  4. Следующий шаг – установка дополнительных крепежных кронштейнов. Верхняя ступенька надежно крепится к межэтажному перекрытию;
  5. Последним этапом монтажа станет установка перильных стоек и поручней.

Подведем итоги

Металлические винтовые лестницы не перестают пользоваться популярностью при строительстве не только частных домов, но и двухэтажных квартир.

Секрет кроется в значительной экономии пространства, которую обеспечивают такие изделия. Ну, и особую роль играет огромное количество дизайнерских решений, применяемых в их изготовлении: от суперсовременных и авангардных, до минималистских и помпезных. В общем, такое изделие можно создать на любой вкус.

Нюансы монтажа винтовых лестниц своими руками

Монтаж лестницы начинают с разметки. Предварительно место установки уже определено, и все детали выполнены по размерам. Точная разметка делается в уровне потолка, под вырез в перекрытии для устройства прохода на следующий этаж.

Отмечают точку центра выреза на потолке и определяют ее проекцию на полу, с помощью отвеса. Нижняя точка станет центром установки опорного столба. Затем делают вырезку проема в перекрытии и его декоративное оформление и отделку.

При варианте монолитной бетонной или кирпичной стойки делается разметка для крепления анкеров или кронштейнов для последующего крепления ступеней. При использовании готовых комплектов винтовых лестниц и опорную стойку, и ступени монтируют параллельно.

Отделка деревянной лестницы может быть выполнена с использованием краски по дереву или, для подчеркивания рисунка древесины, морилкой и лаками, колерованными или бесцветными.

Проектирование

На этапе создания проекта основная сложность возникает с расчетом всех необходимых параметров и размеров. Можно обратиться в специальное архитектурное или дизайнерское бюро, которые в течение дня предоставят вам все необходимые чертежи. А можно попытать счастья самостоятельно и разработать план-схему изготовления и установки винтовой лестницы.

Размеры подъемной конструкции серпантинного типа имеют следующие отправные точки:

  • ступени – ширина, длина и расстояние между ними;
  • ось – толщина стен и диаметр столба;
  • подступенки – наличие или отсутствие, при первом варианте пересматривается пункт номер 1;
  • виток – высота, комфортная не только для подъема или спуска человека (крутой или пологий), она также должна соответствовать росту самого высокого человека в семье, чтобы не биться головой о следующий виток лестничного винта.

Первым делом принимаются за расчет размеров основных деталей и сам чертеж проекта. Чтобы рассчитать все необходимые параметры, существует специальная строительная формула, в которой не просто разобраться с первого раза. Предлагаем вам сделать все расчеты на примере конкретных цифр. Так будет понятнее.

Для примера будут взяты среднестатистические данные виртуальной винтовой лестницы. Ширина марша – 90 см, высота конструкции – 2 м 70 см, диаметр центрового столба – 30 см.

Для начала нам необходим общий диаметр винтовой лестницы. Найти эту величину поможет формула, в которой необходимо ширину марша умножить на 2, а к полученному результату прибавить диаметр столба. На выходе получаем такой пример: 90 см х 2 + 30 см = 210 см или 2 м 10 см.

Следующим элементом для измерения будет траектория человека, движущегося по этой лестнице. Здесь формула диктует нам сложить радиус основной трубы с шириной марша. Затем все это делится пополам: (150 мм + 900 мм): 2 = 525 мм – радиус окружности траектории человека.

Теперь рассчитываем количество ступеней на заданную высоту лестницы. Вначале определяем длину окружности траектории ходьбы человека по формуле 2хПхR. Получается цифра 3 297. Далее берем ширину средней части ступени винтовой конструкции (обычно она составляет 20-25 см), делим полученную длину окружности на нее. Получаем 3 297: 250 мм = 13,188. То есть ступеней в конструкции должно быть 13 штук. Чаще всего профессионалы округляют полученный результат в большую сторону.

Необходимо определить, на каком расстоянии друг от друга будут располагаться ступени, то есть их высоту. В первую очередь вычисляем высоту от верхней ступени до нижней. Примерная толщина стандартной ступени составляет 30 мм. Максимальный рост члена вашей семьи (1900 мм) с припуском в 100 мм, это надо сложить с предыдущим параметром. Итого получаем – 2030 мм.

Высота между ступенями равна отношению высоты витка (2030 мм) к количеству ступеней (13-14). Получаем цифры 156,15 мм и 145 мм соответственно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
