Конструкция лестницы с забежными ступенями + чертеж

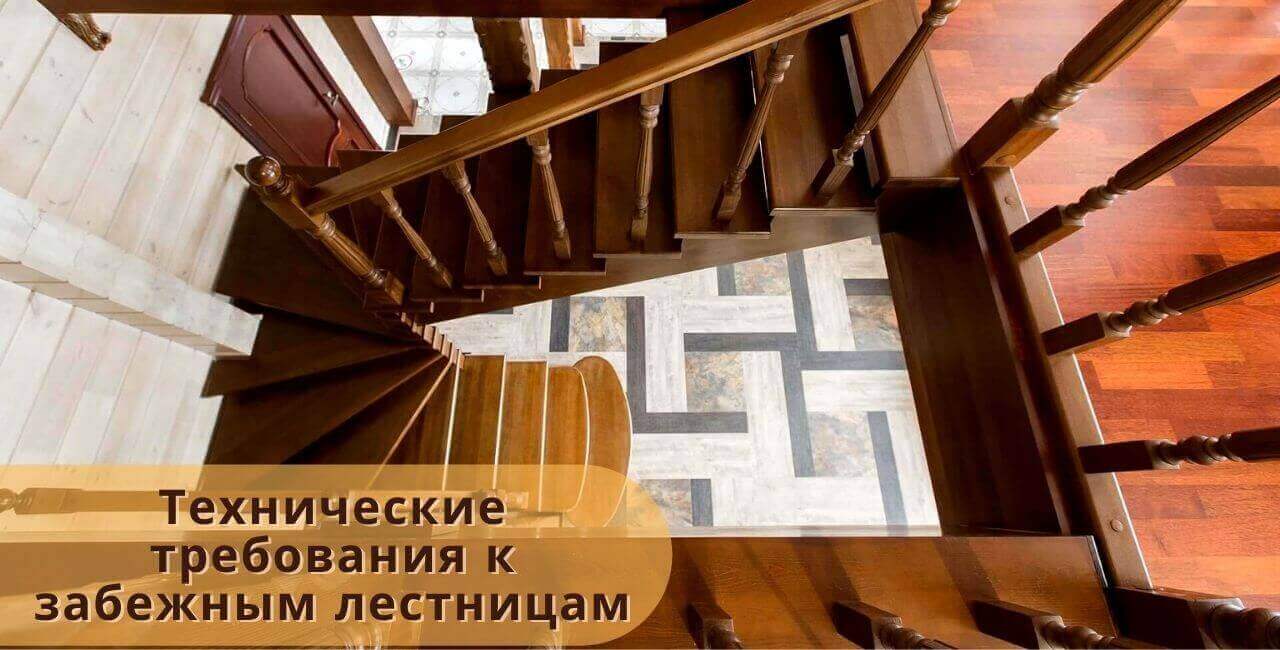

Требования к проектированию забежных лестниц

При расчете нужно учитывать требования к проектированию лестниц, обеспечивающие безопасность перемещения человека:

  • ширина марша — не менее 90 см;
  • высота ступеней — 15-20 см;
  • глубина прямоугольных проступей — 25-30 см;
  • для забежных минимальная ширина внутренней части — 10 см, центральной 20 см, максимальный наружный размер — 40 см;
  • уклон прямых маршей — до 45°;
  • до низа потолочных конструкций по ходу движения — 2 м;
  • высота ограждения — не менее 90 см;
  • между балясинами — 10-15 см;
  • расстояние до дверей — не меньше 1 м.

Отвечающая таким нормам забежная лестница будет удобной, функциональной и безопасной.

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

  1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
  2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
  3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
  4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома.

Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Расчет лестницы с забежными ступенями

При проектировании делая чертеж забежной лестницы, необходимо произвести все расчеты для простой маршевой лестницы и расчеты поворотных ступеней.

Забежные ступени можно рассчитать одним из следующих методов:

  1. Графический – используется в случае резкого перехода от прямых к забежным.
  2. Пропорций.
  3. Датский.
  4. Подъема линии.
  5. Разверток.

Прямые участки рассчитываются как для простой маршевой лестницы

Важно помнить, что ширина проступи в центральной части всех ступеней должна быть одинаковая

Расчет датским методом и методом подъема линии удобнее выполнять при использовании специальных графических программ.

В данном случае мы разберем самый простой и наиболее распространенный графический метод и метод пропорций.

Графический метод

Графический способ расчета используется при резком переходе от прямых ступеней к поворотным.

Разберемся с обозначениями на рисунке: L – это ширина лестницы; С – середина марша, по которому обычно осуществляется движение; А – точка радиуса поворотной лестницы; R –радиус поворота по внешнему контуру; b – ширина проступи; s – широкая сторона поворотной ступени; m – узкая сторона.

Для определения забежных ступеней необходимо выполнять чертеж в масштабе, чтобы потом было удобно использовать полученные значения.

  1. На поворотном участке по лини С следует отметить размер ступени b.
  2. Соединим точку А с краями отрезков b и проводим линию до конца лестницы.
  3. Итогом действия являются полученные формы ступеней с параметрами m — не менее 10 см и s — не более 40 см.

оворотные ступени будут удобнее, если выполнить плавный переход с прямого марша на поворотный участок и обратно. Для этого рассмотрим другой способ расчета.

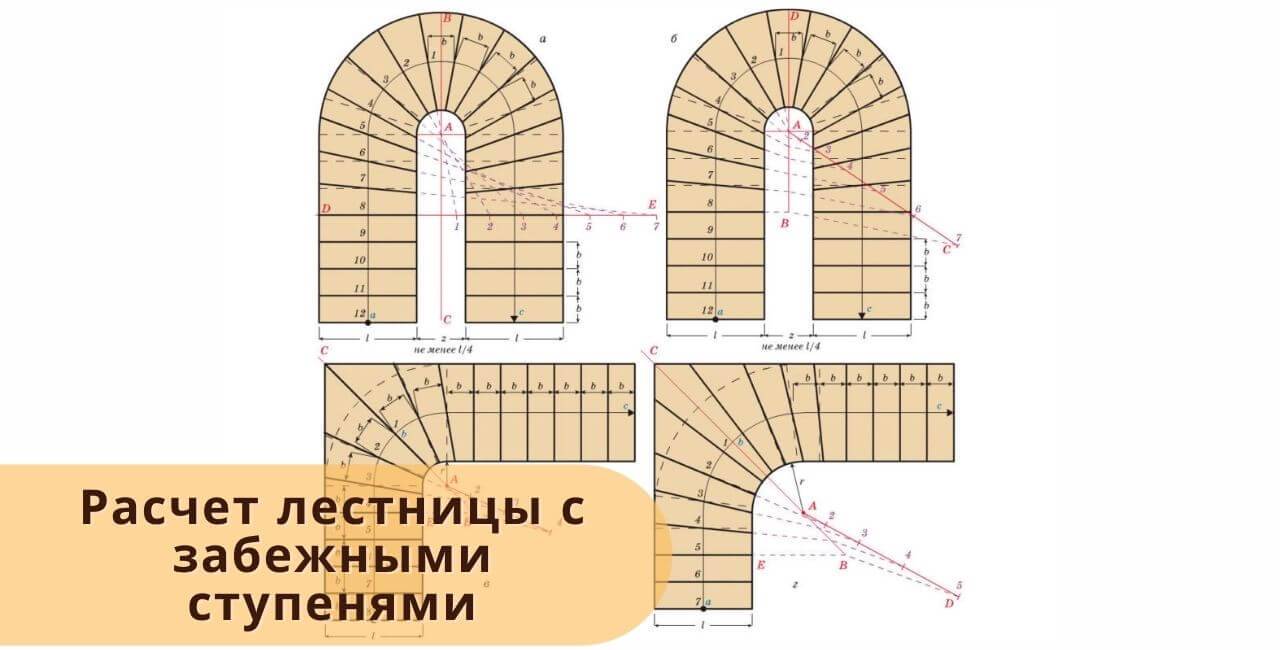

Метод пропорций

Поворотная лестница с плавным переходом рассчитывается немного сложнее. Но если следовать инструкциям, то проблем при расчетах возникнуть не должно.

Разберем расчет забежной лестницы с поворотом на 180°:

Опираясь на представленный выше рисунок, необходимо выполнить следующие шаги:

  • Отмечаем точкуА, аналогично с графическим методом обозначается в центре окружности с радиусом, равным углу поворота.
  • Определяем, какое количество поворотных ступеней будет на лестнице, чем больше ступеней, тем комфортней будет поворот.
  • По краю последних прямых ступеней проводим отрезок DE. Обозначим отрезком АВ середину лестницы, а отрезком ас — середину марша.
  • На ac начиная от отрезка AB отмечаем отрезок, равный половине ширины прямой ступени b. Получаем точку 1 на ас, эта точка является краем центральной забежной ступени. От точки 1 откладываем уже полную ширину прямой ступени и получаем точку 2. Выполняем аналогичные действия до тех пор, пока не подойдем к началу прямых ступеней, в нашем примере это до 7-й точки.
  • Чертим линию через точки 1 и А до пересечения с линией DE, отмечаем точку 1 на линии DE. Таким же образом отмечаем точку 2 на линии DE.
  • После этого откладываем получившийся отрезок 1-2 на линии DE дальше по линии с отметками до 7-й точки.
  • Соединяем соответствующие точки с 3-й по 7-ю на линии DE и ac.
  • В результате получаем размеченные поворотные ступени. Такие же действия необходимо провести с противоположной стороны.

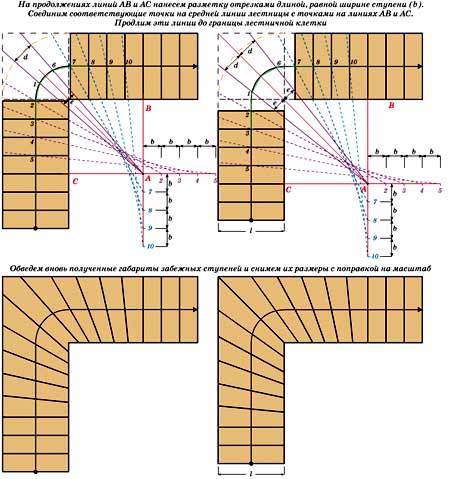

Похожим способом можно рассчитать забежные ступени для Г-образной лестницы.

Определяем точку А, таким же образом, как и предыдущих случаях.

Проводим линию АС, которая проходит ровно посередине угла поворота. Далее необходимо определиться, каким образом будут располагаться поворотные ступени:

  • Одна угловая ступень, разделенная АС пополам.
  • Две угловых ступени, расположенных по обе стороны от линии АС, тогда от линии откладываем полную ширину проступи.

Рассмотрим второй вариант:

  1. На ас, которая обозначает середину марша, откладываем отрезок b (ширина проступи).
  2. Определяем число забежных ступеней.
  3. По краю последней прямой ступени проводим отрезок EB. Точкой пересечения с отрезком АС будет точка В.
  4. Произвольно отмечаем точку D и проводим линию AD.
  5. На AD отмечаются точки 2, 3, 4 таким образом, чтобы отрезок 3-4 был равен двум А-2, а 2-3 был равен полтора А-2.
  6. Проводим линии 4-В и параллельно ей из точек 2 и 3 до пересечения с АВ.
  7. Полученные точки на АВ соединяем с аналогичными точками, на ас и получаем форму поворотных ступеней.

Чертежи и методы расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

Готовые решения

Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

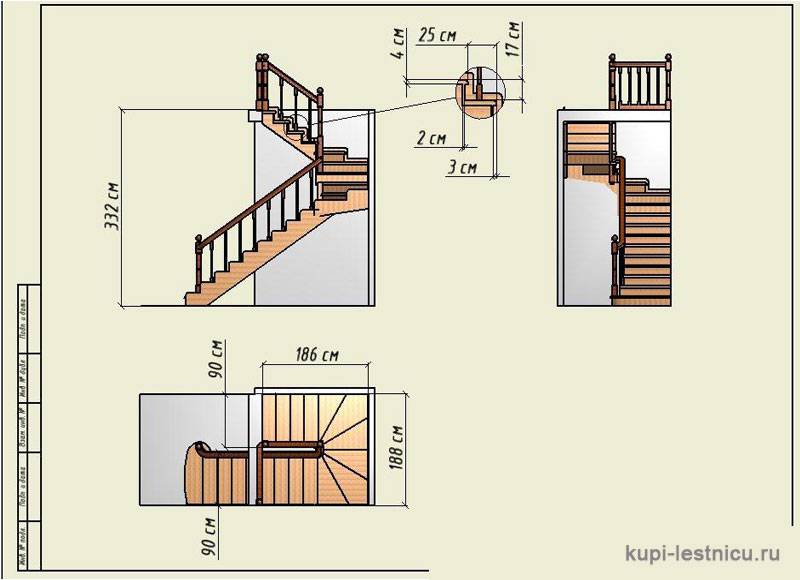

Чертеж забежной лестницы

Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

Придется либо адаптировать конструкцию под интерьер дома. либо искать другой подходящий вариант.

Онлайн-калькуляторы

Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома .

Интерфейс онлайн калькулятора для расчета забежной лестницы

В противном случае полученная конструкция может закрыть окно или дверной проем.

Метод пропорций

Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

  1. Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
  2. Отметить границу между прямыми и забежными ступенями, прочертить прямую.
  3. Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.

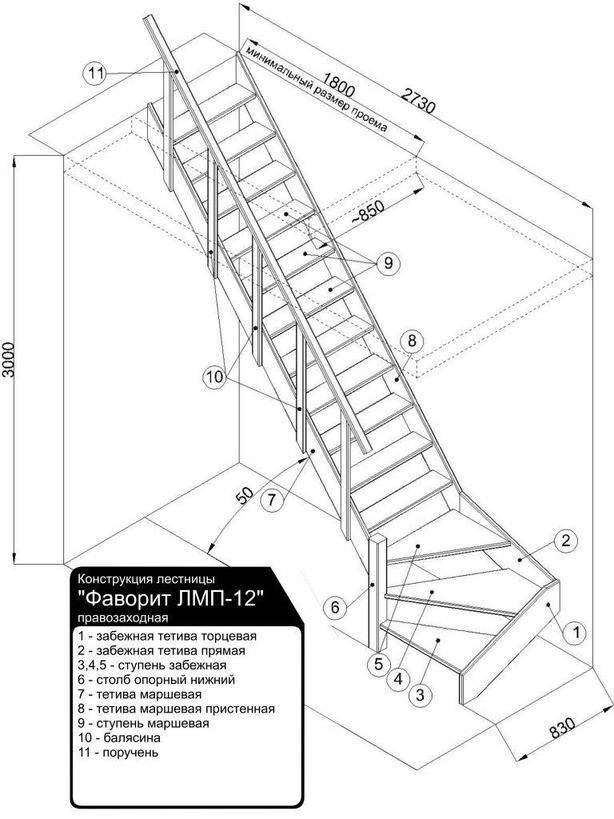

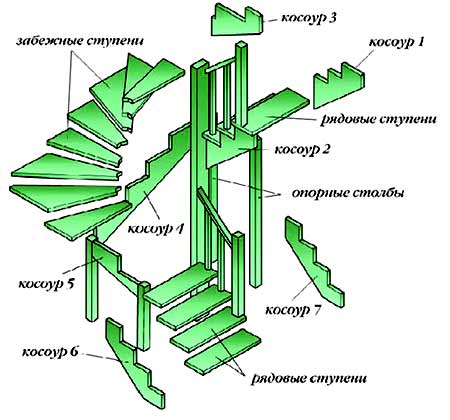

Элементы забежной лестницы

От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.

Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

Пример металлического каркаса для забежной лестницы

Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

Монтаж и сборка лестницы

Собрать все части лестницы в готовую конструкцию не так уж и сложно. Если все детали сделаны правильно и размеры точны, останется только собрать все воедино.

Для начала забежные ступени устанавливаются в несущий столб. Для этого в нем делается специальный паз. Для увеличения надежности фиксации паз должен быть в ширину меньше, чем доски. Внутренняя сторона ступеней помещается в специальный распил (предварительно они смазываются клеем). Внешняя часть закрепляется при помощи саморезов.

Обычные ступени также монтируются длинными саморезами.

В основном требуется собрать все детали в один пазл

Размер ступеней лестницы по ГОСТ

Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:

  • межэтажных;
  • подвальных;
  • чердачных.
  • эвакуационных.

Межэтажные домашние лестницы могут быть следующих типов:

  • прямые;
  • поворотные;
  • винтовые;
  • забежные.

Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.

Расчет лестницы с забежными ступенями

Определить геометрию конструкции можно вручную или с помощью онлайн-калькулятора. В любом случае нужно найти необходимое количество нижних, поворотных и прямых ступеней, длину и высоту проема, ширину лестницы. Учитывается толщина проступи и тетивы, выступ края детали за проступенок.

Методы расчета забежных лестниц

Для определения габаритов ступеней, крутизны и радиуса закругления применяют несколько способов расчета:

  • Графический упрощенный. Используется для расчета лестниц с поворотом на 90° или 180°. На чертеже, выполненном в масштабе, проводят центральную линию, которая соответствует траектории движения. Ее разбивают на одинаковые по размеру проступи согласно количеству ступеней и глубине, выдерживая ограничения по ширине узкой и широкой части.
  • Метод пропорций. Применяется при расчете более плавного изгиба забежной лестницы. Часть проступей прямого марша изменяют на клиновидные. При такой раскладке перемещаться гораздо удобнее, так как нет резкого перехода на винтовой промежуток подъема.
  • Датский метод. В результате построений получается проекция с отрезками, равными длинам узких сторон ступеней. Их переносят на чертеж. После пересчета из масштабных величин получают нужные натуральные размеры.

Применяют и другие методы расчета — подъема линий или развертки. Они требуют точных графических построений и знания законов геометрии.

Расчет угла подъема и величины проема

Самый распространенный вариант забежной конструкции — два прямых марша, расположенных перпендикулярно друг другу в углу помещения. Наиболее комфортный уклон определяет соотношение 1:2-1:1,75 или 30° в угловых единицах.

Примерное количество проступей находят делением высоты проема с учетом плиты или балки перекрытия на рекомендуемый вертикальный размер ступени. Например, в комнате высотой 3 м нужно будет разместить 3/0,15=20 ступенек минус одна (подъем на пол второго этажа).

Графический расчет на бумаге проводят по схеме:

  1. Проводят окружность радиусом, равным ширине марша.
  2. Размечают на чертеже оба марша с количеством ступеней, полученных предварительным подсчетом — делением высоты этажа на размер подступенка.
  3. Из точки желаемого начала закругления прочерчивают линии, перпендикулярные маршам. Их пересечение обозначают точкой А.
  4. Соединяют прямой точку А с центром окружности. Это — ось пропорций.
  5. Проводят линию через середину маршей и окружности, разбивают на винтовом промежутке на отрезки равной длины, соответствующие ширине ступени. Обычно, это 3-4 участка.
  6. Соединяют точку А с точками пересечения центральной линии по граням проступей. При построении контролируют ширину участка, соответствующего узкой стороне клина.
  7. Если он в переводе из масштаба меньше 10 см, точку А нужно выбрать заново. Отступают еще на несколько ступеней и проводят построения.

Можно увеличить количество забежных ступеней на закругленном участке, если марш достаточно широкий. Тогда условие, при котором узкий край проступи не менее 10 см, сохранится. В результате должна получиться фигура, соответствующая заданным требованиям. Размеры проема для лестницы жестко завязаны с углом наклона. Чем круче конструкция, тем меньше должна быть величина отверстия в потолке.

Определить границы люка можно на чертеже готовой лестницы, измерив расстояние между проступью и низом перекрытия. Если высота меньше 2 м, корректируют величину проема тремя способами — отодвигают плиту или балку (что часто невозможно), увеличивают уклон прямого марша (не всегда удается добиться комфортного угла подъема) или добавляют количество забежных ступеней вплоть до винтового варианта.

Вычисление количества обычных и забежных ступеней

На чертеже выделяют контуры каждого элемента. Теперь можно определить количество прямоугольных и клиновидных проступей. Но спешить с раскройкой материала не стоит. Лучше окончательно подогнать детали на месте.

Для вычисления точного количества обычных и забежных ступеней можно дополнительно воспользоваться онлайн-калькулятором. В поле для ввода указывают высоту помещения, длину стены, вдоль которой будет располагаться лестница, число поворотных и нижних проступей, ширину марша, толщину пиломатериалов.

После получения результатов, их сравнивают с вычисленными вручную. Они должны быть примерно равными. Затем приступают к изготовлению деталей и монтажу забежной лестницы своими руками. Можно приобрести готовый вариант, подходящий по размерам и характеристикам.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

  1. Высоту.
  2. Длину.
  3. Ширину.
  4. Угол наклона.
  5. Число ступеней.
  6. Высоту проступи.
  7. Ширину ступени.
  8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

  1. Высокий уровень комфортабельности – 1,5 м.
  2. Среднее значение зоны комфорта – 1-1,2 м.
  3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
  4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

  1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

  1. Среднее значение зоны комфорта – 1,4 м.
  2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

  1. Высота лестницы.
  2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Расчет забежной лестницы с поворотом 180°

Главный результат работы данного калькулятора:

  1. Информация, необходимая для изготовления тетив
  2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
  2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам чертежа и оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз, добавляя отдельные элементы, марши, параметры и материал. Можно рассчитывать деревянную, бетонную или бетонную лестницы.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу

Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем

Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника

Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Расчет лестницы с забежными ступенями

Общие принципы расчета

Чтобы сделать конструкцию лестницы максимально безопасной и надежной, при ее проектировании необходимо учесть некоторые нюансы, к которым относят следующее:

При проектировании лестницы с забежными ступенями обязательно принимают в расчет целый ряд важных требований

Следует соблюдать необходимую пропорциональность в параметрах. Так, ширина проступи забежной ступени у ее внутреннего края должна быть не менее 100 мм, а у внешнего — не более 400 мм. По центру проступи обычно выдерживается оптимальный размер, установленный для маршевых участков, но не менее 200 мм.

Высота ступеней должна быть комфортной для подъема и спуска всех членов семьи. Она может варьироваться в зависимости от крутизны, но однозначно не должна отличаться от высоты остальных ступеней лестницы. Это требование — непререкаемое для любых конструкций, любого типа и крутизны.

Кстати, рассчитать оптимальную высоты и ширину степеней маршевого участка лестницы придётся так или иначе — чтобы забежной участок был, как говорится, «согласован» с общей конструкцией.

К таким расчетам подходят с разных сторон. Но оптимальным видится алгоритм вычисления, который основан на закономерностях эргономики перемещения человека по лестнице

Отталкиваются в данном случае от нормальной длины шага человека (ее, кстати, можно выбрать и «под себя», что важно для людей слишком высоких или, наоборот, небольшого роста). Второй важный параметр – это угол крутизны лестницы

Допустимый угол уклона лестницы для жилых помещений находится в диапазоне от 26 до 45 градусов. Более крутой уклон считается травмоопасным и используется только в хозяйственных и промышленных целях.

Количество ступеней не может быть каким-то определенным и зависит от общей высоты конструкции и высоты ступени. К примеру, если высота этажа – 3 м, то поделив ее на 15 см – усредненный размер подступенка – получим 20 ступеней.

Рекомендуется также соблюдать равное количество ступеней в двухмаршевых конструкциях, но на практике такое встречается редко, ведь приходится учитывать и другие параметры, которые идут вразрез с теорией.

Технические требования к забежным лестницам

Как и любая другая конструкция, которой пользуются люди, лестница должна строго соответствовать требованиям безопасности и изготавливаться в точном соответствии с техническим регламентом. Начинать строительство, ориентируясь просто на фото, безрассудно.

В самом начале строительства нужно произвести все замеры помещения, где планируется установить лестницу, сделать фото этого места, произвести определенные расчеты и создать точные чертежи будущего изделия с привязкой к месту установки.

Основные технические требования:

  • В самой широкой части ступени не должны быть шире 40 см, а в самой узкой – меньше 10 см.
  • На прямых интервалах между поворотами все ступени должны иметь одинаковую ширину.
  • Высота ступени должна быть в пределах 12-22 см.
  • Выступ края проступи не может превышать 4 см.

При строительстве П-образной лестницы с двумя поворотами (т.е. на 180 градусов) расстояние от одного марша до следующего не может быть менее четверти ширины ступени. Если не соблюсти это правило, то глубина ступени на повороте будет слишком маленькой – меньше 10 см, а это является нарушением технических требований и правил безопасности.

Расстояние от марша до межэтажного перекрытия — не менее 2 м.

Особенности лестниц с забежными ступенями

Поворотная лестница является надежной и прочной конструкцией, несмотря на то, что, на первый взгляд, строение кажется хлипким и хилым. С одного края косоур фиксируется на стенку, с другого края – опирается на опору. Если размеры помещения позволяют, то устройство можно изготовить с тремя маршами и дважды развернуть его на 90°. Тогда косоур будет фиксироваться между опорными колонами, а распирать строение будет нижний и верхний косоур.

У данной лестницы имеются свои нюансы

Изготавливая лестницу с забежными ступенями, заказчик может полностью руководствоваться своей фантазией: устройство выполняют из дерева, металла, с подступенками, без них, с плавными поворотами. Единственным нюансом является то, что в целях безопасности при спуске необходимо наступать на крайнюю часть ступени.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
