Высота ступеней лестницы в своём доме: расчет с помощью калькулятора оптимальной высоты лестницы в своём доме

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

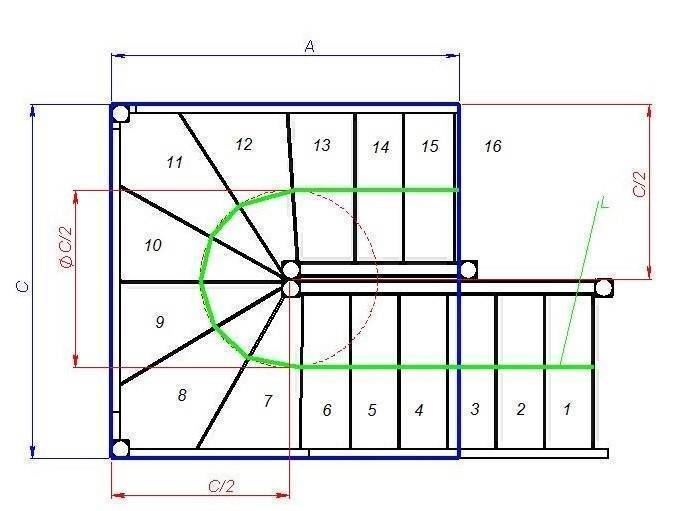

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

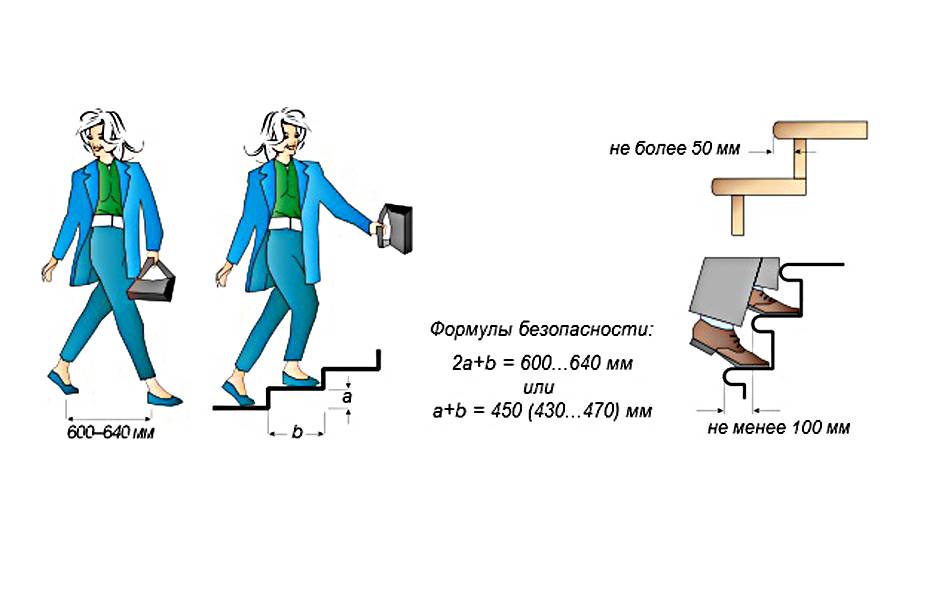

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

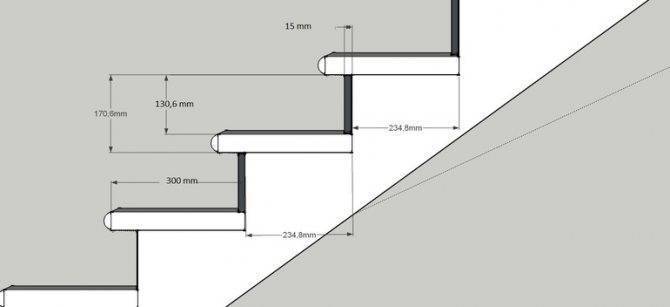

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

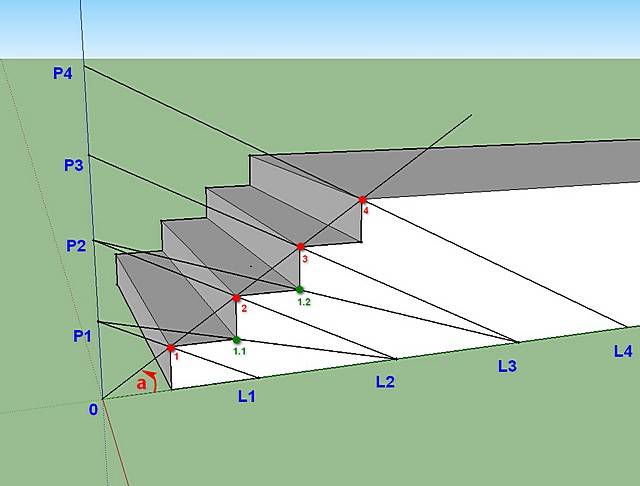

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Возможные ошибки проектирования

Фото – рекомендуемые параметры лестниц.

Прежде чем приступить к непосредственному выполнению работ, необходимо ознакомиться с наиболее распространенными ошибками, сопровождающими монтаж лестниц собственными усилиями.

Неверная высота ступеней

Согласно стандартам максимальная высота ступенек не может превышать 190 мм. На практике доказано неудобство конструкций с нарушением рекомендуемых размеров. Слишком высокие ступени особенно неудобны для пожилых людей и маленьких детей.

Максимально допустимые показатели:

• для жилых помещений — 190 мм;
• для нежилых — 170 мм.

Внимание! Ели особенности планировки не позволяют соблюдать стандарт высоты ступени лестницы, допускается коррекция с увеличением до 200 мм

Неодинаковый размер

Различная высота может стать причиной несчастного случая. Нормальный ритм ходьбы и разные ступени — несовместимые понятия, не стоит экспериментировать.

На фото – стандартные названия элементов лестницы.

Строительство и отделочные работы независимо от предназначения здания осуществляются в соответствии с определёнными нормами и правилами, которые распространяют свое действие и на лестницы. В соблюдении установленных правил заинтересованы в первую очередь пользователи, так как от этого непосредственно зависит безопасность.

Это достаточно сложная архитектурная конструкция.

Следует отметить, что установленные требования можно корректировать в зависимости от специфических особенностей планировки.

• Одним из наиболее значимых стандартов является угол наклона, который колеблется в пределах от 27 до 45 градусов. Результатом превышения стандартов станет слишком крутой подъём.
• Высота ступенек лестницы регулируется вторым стандартом.
• Ширина ступени должна соответствовать размеру ступни, оптимальная ширина 280 -320 мм. Увеличение может стать причиной затруднительного шага. Если её уменьшить, неудобно будет спускаться.
• Ещё один стандарт касается ширины лестничного марша. 600 – 700 мм является оптимальным вариантом для беспрепятственного передвижения одного человека, и этот показатель считается минимальным. Наиболее распространённой величиной считается промежуток от 900 до 1000 мм, комфортная конструкция удовлетворит людей с различной массой тела и особенностями фигуры.

Поднимаясь, человек независимо от комплекции тратит в два раза больше энергии, чем при обычной ходьбе по ровной поверхности. В результате ряда экспериментов квалифицированные специалисты пришли к выводу: для создания идеальной конструкции необходимо удвоить показатели размера подступенка — прибавить ширину ступени, поскольку этот расчёт соответствует среднему шагу.

Необходимая ширина лестничного марша

Практикуется применение нескольких формул расчёта. Профессионалы рекомендуют не экспериментировать, а воспользоваться поверенными размерами, исключающими неприятные последствия.

Значительно проще разрабатывать проект, используя общепризнанные формулы. Для человека, принявшего решение самостоятельно осуществлять монтаж конструкции лучше выбрать самый простой вариант, который поможет избежать путаницы и ошибки. Как известно, цена исправления ошибок всегда значительно выше затрат на тщательную предварительную проработку.

Итак, наиболее распространённая формула для расчёта ширины и высоты рядовых ступеней: а+b = 450 ± 20 мм, где:

• b — ширина ступени (проступи),
• а — высота ступени (подступенка).

Запомнить её предельно просто, конечный результат удовлетворит ваши требования относительно благоустройства помещения.

Ширина проступи должна обеспечивать возможность уверенно опереться полной стопой о поверхность. Количество рассчитывается исключительно в индивидуальном порядке для каждого помещения и, прежде всего, зависит от соотношения наклона и высоты этажа.

В идеале берётся первоначальное графическое изображение предполагаемой конструкции с её последующим перенесением на бумагу. Графическое изображение существенно облегчает использование формул. Традиционно чертежи делают на миллиметровой бумаге или листке в клетку.

Основные характеристики лестницы в частном доме

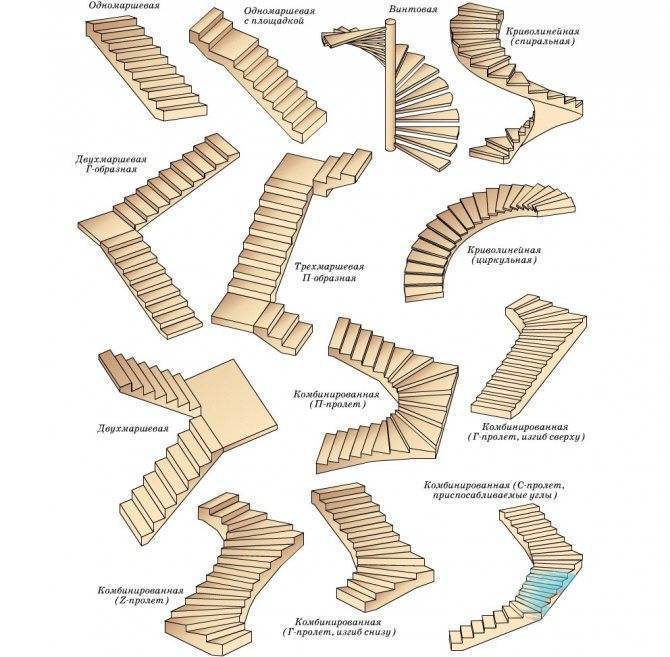

Вне зависимости от используемого материала выделяют такие разновидности лестниц:

• прямые – одно- и многомаршевые, одинарные и сдвоенные;
• винтовые;
• приставные.

Важен также угол поворота подъема – он может быть нулевым (на прямых одномаршевых и приставных), составлять от 90 до 180 градусов для двухмаршевых прямых, от 45 до 360 для винтовых.

После типа лестницы одним из самых важных параметров является ее наклон по отношению к полу помещения. От этого – и от расстояния между этажами, а также от выделенного под лестничный пролет места – зависит размер ступеней лестницы в частном доме.

Строительные нормы дают рекомендации по оптимальному подбору параметров, но следует учитывать – это именно рекомендации, по крайней мере по отношению к частным домам.

Наиболее удачными для часто используемых лестниц считаются такие параметры:

• наклон подъема к горизонтали (полу помещения) – 25…40 градусов;
• ширина проступи – 21…35 см, но не менее длины ступни наиболее крупного из пользователей. Для подвальных, чердачных и других вспомогательных лестниц допустим размер в ¾ длины ступни, но не меньше половины;
• высота ступеней (подступенка) 14…21 см.

Важно: обычно на внешней стороне ступени делается выступ по всей длине. Это позволяет увеличить опорную плоскость, дать ступне более надежную опору

Величина этого выступа не должна превышать 40 мм, обычно составляет 20…25 мм. Увеличение параметра повышает риск запнуться при спуске или подъеме. Если такой выступ отсутствует, ширина проступи рассчитывается как обычно – по длине ступни. Такой параметр, как высота проема, рассчитывается на основании роста самого высокого пользователя – рост плюс 10…20 см. СНиП требует не менее 2 м, но для людей с ростом менее 170 см можно немного уменьшить высоту. Правда, высоким гостям дома на такой лестнице будет неудобно.

Уклон: градусы или проценты

Строители и инженеры измеряют наклон лестниц в градусах или процентах. Уклон 100% = 90°. Мы будем использовать более понятную и распространенную величину – градусы.

Существует несколько общепринятых показателей:

• пандусы и пологие лестницы с углом, не превышающим 30°;
• стандартные межэтажные конструкции входят в диапазон 30° – 45°;
• приставные, временные, чердачные модели соответствуют показателям 45° – 75°;
• свыше 75° – стремянки, вспомогательные конструкции, используемые редко.

Общепринятые уклоны различных типов конструкций

Диапазоны уклонов у разных лестниц

Конструкторы разработали несколько различных вариантов с различным углом наклона.

Гусиный шаг – новая модель с нестандартной формой ступеней. Каждая проступь имеет узкую и широкую часть. Визуально конструкция разделена на 2 части. Ступени расположены в шахматном порядке. За счет этого высота шага во время передвижения неодинаковая. Перемещение по такой лестнице напоминает походку вперевалку – отсюда и название конструкции.

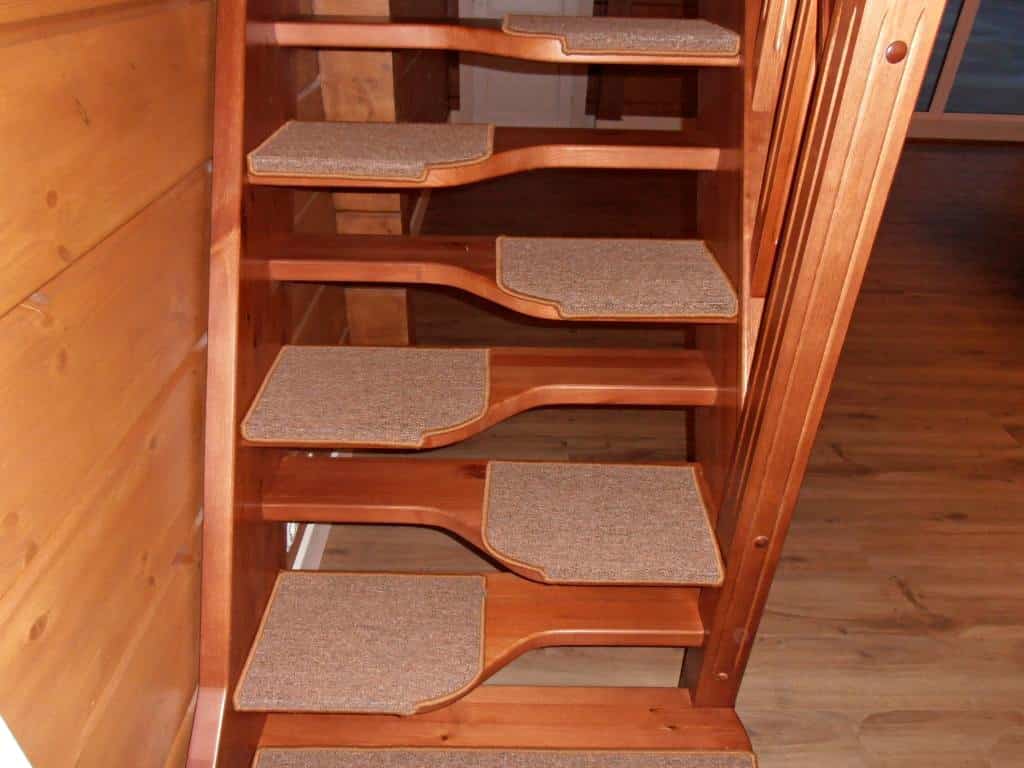

Лестница “Гусиный шаг”

Такой вариант экономит пространство, выглядит необычно и современно. Часто используется в хозяйственных помещениях. Минусом специалисты считают сложность правильного расчета нагрузок, длительную установку. Угол наклона – в пределах 45° – 60°.

Наклон не учитывается в винтовых моделях. Это конструкции особого образца, в которых упор делается на размеры ступеней. Компактные лестницы должны обеспечить безопасный и комфортный переход на этаж. Шаг между ступенями выбирается в зависимости от высоты помещения, возраста жильцов, количества предполагаемых ступеней.

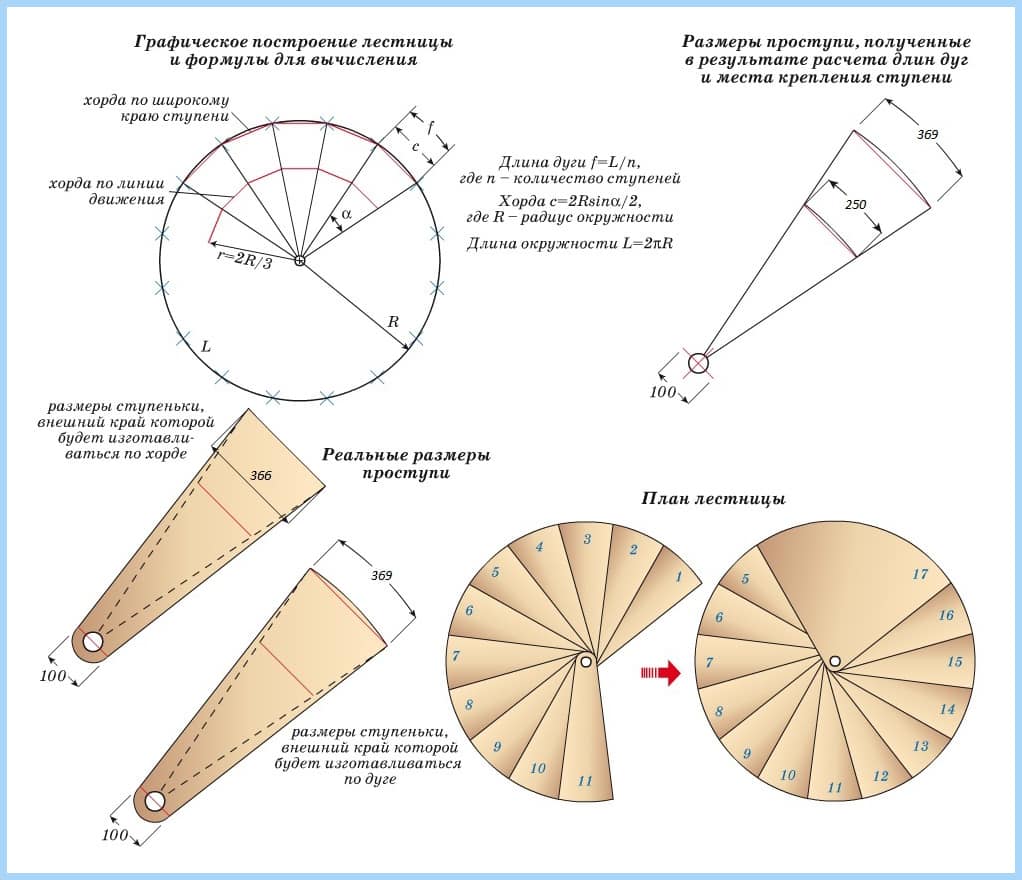

Оптимальные размеры ступени винтовых конструкций

Нормы ГОСТа лестниц для жилых помещений не распространяются на наружные, чердачные, подвальные конструкции. Для уменьшения размеров их устанавливают под углом 60°- 65°. Такие конструкции обязательно оборудуют перилами.

Пример чердачной лестницы

Переносные стремянки имеют допустимый угол наклона – 75° – 90°.

Выбирая модель, учитывают удобство и интенсивность эксплуатации лестницы.

Оптимальные значения уклона

Чем меньше наклон конструкции, тем удобней подниматься, но и тем больше места она займет. В стандартных ситуациях оптимальный уклон лестницы в доме составляет 30° – 45°. Лучшее сочетание удобства и компактности – это уклон 35° – 40°. При таком положении обеспечивается комфортное и безопасное перемещение, при этом лестница имеет приемлемые габариты. В редких случаях допускается установка маршей с показателем до 50°.

Высота ступеней маршей из разных материалов

Определяя параметры подъема лестницы, следует учитывать еще один важный фактор. Высота и ширина ступеней могут зависеть в том числе и от выбранного для изготовления марша материала. Не распространяется это правило в основном только на бетонные и металлические лестницы.

Стандартная ширина обрезной доски, к примеру, составляет 150, 175 или 200 мм. Соответственно, высота ступени в данном случае будет равна одному из этих значений (минус толщина пиломатериала). Другой параметр в данном случае выбирать нецелесообразно. В противном случае придется выполнять слишком много трудоемкой работы по уменьшению ширины досок.

То же самое касается и подъема кирпичных лестниц. Ступени таких конструкций удобнее всего собирать в два ряда. При этом сначала кирпичи выкладываются на постель. Во втором ряду их устанавливают на ложок. Высота стандартного кирпича равна 65 мм, ширина – 120 мм. В результате получаем подъем в 65 + 120 + 10 = 195 мм (по 5 мм – на швы).

Ключевые параметры лестничных маршей

Все размеры ступеней ГОСТ регламентирует в рекомендациях, требованиях и СНиП. Каждому из них предписано наибольшее и наименьшее значение. Учитывается также принадлежность лестницы к той или иной конструкции и функциональному назначению.

Угол наклона

Этот фактор способен повлиять на удобное и безопасное использование марша. Чем он круче, тем меньшее пространство необходимо для размещения пролета. Но в этом случае возникают сложности при передвижении вверх и вниз. И наоборот, малые значения позволяют с комфортом передвигаться детям и старикам, но для частного дома площадь, которую займет устройство для спуска и подъема — непозволительная роскошь.

От покатости значений зависит непосредственная высота и ширина ступеней лестницы. ГОСТ считает, что оптимально, если она наклонена на 30−45°. Но не запрещены и прочие показатели:

• менее 30° для пологих конструкций;
• компактные, приставные и стремянки — 45−75°;
• для трапов предусмотрена крутизна в 75−90°;
• к 100° приближен наклон пандусов.

Ширина лестничного пролета

Настоящий параметр рассчитывается самым простым способом. Считается, что лестница должна быть рассчитана для одновременного нахождения на ней двух человек независимо от направления их движения. Не принимая в расчет размеры перил и ограждений, этот габарит принят по рекомендации СНиП за 0,9−1 метр.

Высота и глубина площадки

Любая ступень состоит из двух частей. Горизонтальная называется проступью, а вертикальная — подступенком. Его размер и считается величиной подъема основного конструктивного элемента марша. К высоте ступенек лестницы ГОСТ предъявляет такие требования:

• он должен быть одинаковым на всей длине пролета, так как изменения собьют ритм движения, что может вызвать получение травмы;
• обеспечивать комфорт как при перемещении вверх, так и вниз;
• глубина должна соответствовать размеру шага среднего человека — 55−65 сантиметров.

Количество основных элементов

Один пролет может состоять и из различного их числа. Обычно эта цифра умещается в предел от 3 до 16. При большей сумме подниматься станет сложно и необходимо предусмотреть место для отдыха. Если ступеней нечетное количество, то пешеход завершит свое перемещение на той же ноге, с которой двинулся в путь. Это очень удобно, но необязательно.

Чтобы вычислить полное расстояние снизу доверху, нужно подсчитать частное между общей высотой лестницы и размером подступенка. Для межэтажных конструкций берется расстояние от чистовых полов нижнего яруса до таких же элементов последнего этажа. Все эти нормативы разработаны на практике для обеспечения удобного и безопасного пользования подъемными элементами дома в повседневной жизни. Поэтому и применяются в тех местах, где человек проводит большую часть своего времени — дома или на работе.

Основные рекомендации ГОСТ

Именно комфортное передвижение и отсутствие травмоопасных факторов является важнейшей задачей всех расчетов и предложений, изложенных в любом нормативном акте. Поэтому при проектировании и строительстве пролетов нужно ориентироваться на такие пожелания:

1. Бытовые лестницы должны быть шириной 0,8 метра, в двухэтажных — 0,9 м, в более высоких — 1,05 метра. Наибольшая величина для жилых построек определена в пределах 1,4 м.
2. Объекты, состоящие из более чем 1 марша, являются одинаковыми по ширине на всей своей протяженности.
3. На встречных пролетах расстояние между ними определяется в 50 миллиметров.
4. Проходные марши могут иметь длину не менее 1,3 метра, а перед входной дверью — 1 метр.
5. Значение угла покатости выбирается около 50°. Минимум — 20°.
6. Высота ступени, т. е. подступенок, рекомендована в диапазоне 12−19 сантиметров. До 21 см увеличиваются подъемники на чердак. Этот показатель для каждого элемента может немного варьироваться, не более чем на 50 мм.
7. Ширина опорной площадки (проступь) принимается за 25−26 см, на чердаках — 20−21 см. В этом случае свес ее не должен превышать 3 сантиметров.
8. Расстояние до потолка в идеальном случае рекомендуется оставлять около 2 метров.

СНиП для общественных зданий оговаривают диапазон размеров ступеней. Но, подчеркнем, разговор пока не идет о жилых…

Да, в этом документе размеры ступеней все же оговариваются. Но, заметим, что это касается именно общественных заданий – здесь рамки всегда жестче. Тем не менее, познакомимся с этими требованиями – на них все же можно будет ориентироваться при разработке собственных проектов лестницы.

• Число ступеней в марше должно быть менее не трех и не более шестнадцати. На маршах в пределах первого этажа это количество может достигать восемнадцати.
• Ширина проступи – 300 мм с допустимым диапазоном от 280 до 350 мм. Высота ступени – 150 мм или в границах от 130 до 170 мм.
• Запрещается применять на протяжении одного марша ступени разной высоты и ширины. Как допустимое исключение – возможны изменения конфигурации первых трех ступней главной лестницы.

Однако, нам нужны данные именно про жилые дома. Надо полагать, что раз старые СНиП были отменены, им на замену пришли другие. Так оно и есть – но взамен одного документа появилось два: жилые дома разделены на многоквартирные и одноквартирные. Кстати, оба документа — очень «свежие», введены в действие в апреле 2017 года.

Для начала глянем на многоквартирные жилые дома.

Какая оптимальная длина и высота ступеней лестницы

Перед тем, как начать расчет бетонной лестницы возникает множество вопросов, связанных с ее эстетичным видом, дизайном, выбором материала, из которого она будет создана. Но самые главные вопросы, которые требуют решения – это практичность, удобство и безопасность, которые в первую очередь зависят от того, какая оптимальная длина и высота ступеней лестницы будет выбрана.

Существуют общепринятые нормы, обеспечивающие комфортный шаг и удобное движение по подъемной конструкции.

Для обеспечения таких условий длина ступени должна быть равна 300 мм, а ее высота – 150 мм. Такие пропорции давно и успешно опробованы на практике, и основываются на средней длине человеческого шага и многих других параметрах. Отклонения от этих норм даже на сантиметр приводят к ухудшению качества эксплуатации устройства, вам постоянно придется контролировать свои шаги.

1. К примеру, подъем ступени часто увеличивают в жилых домах или других строениях для экономии полезной площади, соответственно уменьшая их количество, что значительно сокращает площадь, занимаемую лестничным полотном. Однако увеличение стандартного размера даже до 160 мм значительно скажется на эксплуатационных характеристиках. А если этот параметр увеличить до 200 мм, подниматься придется, прилаживая немалые усилия и максимально увеличивая шаг.
2. В случае уменьшения подъема ступенек, что иногда практикуется в школьных и других детских заведениях, взрослому человеку придется буквально «семенить» ногами и постоянно спотыкаться.

Расчет длины и высоты

Не меньшее значение имеет соблюдение стандартных размеров длины ступеньки. Данный параметр больше 300 мм иногда допускают в торговых центрах, банках и других помещениях общественного назначения с постоянно движущимся потоком людей. Но это также привносит свои неудобства – нестандартная длина заставляет человека делать либо один более широкий шаг, либо несколько мелких на одной подножке. Это, конечно, не критично, но доставляет определенный дискомфорт. В частных домах, опять же для уменьшения габаритов конструкции, иногда делают длину подножки меньше положенной. Это приводит к неустойчивому положению ноги и постоянному спотыканию, вследствие чего увеличивается степень травмоопасности конструкции.

Получить оптимальные параметры ступенек и других элементов подъемной конструкции можно также с помощью формул и тщательных расчетов

Учитывая постоянные динамические нагрузки, которые испытывает лестница во время эксплуатации, особое внимание уделяется именно расчетам по несущей способности

Для этого устройство условно делят на консольные и однопролетные балки, и вычисляют по соответствующим формулам нагрузку на каждую из них. Вычисление нагрузок на марши и площадки производится путем суммирования временных нагрузок, которые на них оказываются, и веса самой конструкции.

Оптимальные параметры подъемных элементов в основном зависят от ширины шага человека и вычисляются с помощью несложной формулы:

Эмпирическим путем выяснено, что при восхождении человек тратит примерно в два раза больше сил, чем при движении по плоскости. Исходя из этого, доказано, что лестница будет безопасной и удобной, если будет верна формула 2a+b = 600÷640 мм, где а — высота подступенка, мм; b – ширина подножки, мм; 600÷640 мм – усредненная длина шага человека по плоскости.

Важным параметром при строительстве является угол наклона конструкции:

• Оптимальным значением считается угол от 23º до 45º;
• Наклон менее 23º позволяет вместо лестницы соорудить небольшую наклонную площадку – пандус;
• Угол более 45º характерен уже не для маршевых, а для приставных устройств.
• На лестницах с большим углом наклона – 40º -45º, движение вниз можно осуществлять только спиной вперед.
• Для винтовых конструкций наиболее приемлем подъем в 25º -35º.

Угол наклона увеличивают чаще всего для экономии полезной площади, ведь чем более пологой будет конструкция, тем больше места в помещении она займет.

Зная высоту этажа и угол наклона, а также параметры ступеней, их количество проще всего определить графическим путем. Если высота ступеней не определяется целым числом, ее значение можно округлять с точность до миллиметра. Главное, не забыть потом учесть полученные минимальные погрешности. Добавить их лучше к высоте самой нижней ступеньки, чтобы остальные получились одинаковые, так как разные запрещены по технике безопасности.

Подведем итоги

Из всего выше сказанного, можно сделать вывод, что отклоняться от стандартных размеров ступеньки крайне нежелательно, но, при отсутствии других вариантов, допустимыми отклонениями можно считать: для длины – 280-300 мм, для высоты проступи – 140-160 мм.

Какие должны быть размеры ступеней лестницы в частном доме

Частный дом – очень часто долгожданное и желанное приобретение для семьи. Именно уютное жилище непосредственно на земле с клумбами, садом, беседкой, детскими качелями становится мечтой, воплощенной в реальность

При этом не особо важно, строили ли вы этот дом своими силами или просто приобрели – его обустройство станет следующим этапом наведения красоты и порядка, чтобы «сердцу любо было»

Конечно, хорошее жилье – большой и светлый частный дом. А сколько в нем должно быть этажей? Очевидно, больше одного. И, что не менее очевидно, между собой этаж с этажом тоже должны соединяться. Поскольку строить лифт для двухэтажного здания – идея, мягко говоря, непрактичная и затратная, встает вопрос о проектировке и монтаже уместной, удобной и красивой лестницы с определенным количеством ступеней. Ведь именно она послужит средством, с помощью которого вы взберетесь на нужный этаж.

Как рассчитать?

Самостоятельно рассчитать габариты лестницы и спроектировать ее не представляет особой сложности, для этого необходимо знать параметры проступи (специальной ступенчатой накладки) и размеры подступенка. Также важным элементом среди расчетов будет ступенчатый шаг, поскольку от него зависит удобство эксплуатации лестницы и ее безопасность. Как мы помним, гарантом безопасности выступает сумма двух показателей, которая должна равняться 46, идеальное соотношение равняется 29+17. Однако в зависимости от условий монтажа и пространственных параметров соотношение можно изменить в ту или иную сторону.

Другим важным параметрам выступает высота помещения. Это число необходимо поделить на высоту ступени, получившиеся дробные числа впоследствии округляются до целых. В таких случаях, как правило, допускается нестандартное исполнение первой ступени – она носит название подиумной. При помощи нее подступь к ступеням становится более комфортной.

Перед выполнением чертежа необходимо вычислить оптимальные параметры лестницы, исходя из ширины проступи (которая обозначается как b) и высотой ступени (h). Эти показатели необходимо вставить в формулу Блонделя, который взял за основу своих расчетов средний человеческий шаг: b+2h. Минимальным значением выступает показатель в 60 см, а максимальным – 65 см. В среднем он равняется 63 сантиметрам, из этого показателя далее необходимо вычесть высоту подступенка, умноженную на два. Если используется проступь, то необходимо учитывать ее размеры, которые достигают 50 мм.

При работе с чертежом она переносится на плоскость в виде прямоугольника, одна сторона которого является проекцией длины марша, а другая равняется ширине марша. Проекцию можно рассчитать следующим образом: глубина ступеней умножается на их количество.

После проделанных расчетов можно переходить к вычислению длины лестничного марша. Сумма квадратов ширины марша и проекции его длины равняются квадрату длины лестничного полотна. Для получения окончательного результата из этого числа необходимо лишь извлечь квадратный корень. Значение этого параметра зачастую получается нецелым, и как было сказано выше, необходимо округлить получившееся число.

Последним этапом выступает определение наклонного угла лестницы. Для этого берется отношение этажной высоты и длины марша, для этой пропорции вычисляется синус, а впоследствии и сам угол.

На сегодняшний день многие специалисты подробно описывают проектировку лестниц. Можно обратиться к их трудам для того, чтобы выяснить информацию о зависимости ширины и высоты лестничных ступеней, высотности этажа, постоянной ширины проступи и других параметров.

В основном они выделяют несколько типов этажной высоты: от 2250 мм, что соответствует подвальным помещениям, до 3000 мм. Для каждого значения присуще свое количество ступеней – от 12 до 17, высота ступени (118-176 мм) и ширина проступи, соответствующая 260-290 мм.

Как выполняют расчет параметров ступени

При расчете лестничной конструкции на второй этаж важны два значений: высота проступенка и глубина проступи (горизонтальной площадки ступеньки). Эти параметры определяют степень удобства и безопасности при движении (подъеме/ спуске) по лестнице

Их важно определить правильно, так как эти значения задействованы в расчете конструкции

По ступеням подниматься удобно, когда нет необходимости увеличивать или уменьшать искусственно длину шага. Средняя длина шага при движении по горизонтальной плоскости равна 63-64 см, а при подъеме — и 31,5-32 см.

Размер шага среднестатистического человека.

Исходя из этих данных, высота подступенка чаще всего находится в интервале от 12 до 20 см (оптимальный размер14-17 см). Оптимальная глубина проступи определена от 25 до 30 см. Максимально допустимая при строительстве лестниц глубина ступени – 32 см.

Часто, чтобы сэкономить площадь при установке лестничных конструкций, используют модели с нависанием одной ступеньки над другой. Такой тип ступеней придает лестнице более легкий и красивый вид.

Для экономии места также устанавливаются лестницы со ступенями «гусиный шаг», однако данный вариант не самый удобный, так как у таких лестниц большой угол наклона.

Расчет размеров ступеней лестничного марша

Рассмотрим вариант расчета основных параметров на простом примере. Оптимальные соотношениями высоты и глубины ступени, которыми оперируют при проектировании лестниц (см): 19/27, 18/28, 17/29 и 16/30. Идеальный вариант — 17/29 см.

Используем именно это соотношение для расчета таких важных параметров конструкции, как угол наклона, длина марша, общее количество ступеней.

Количество ступеней рассчитать просто: высоту этажа (например, 270 см) нужно разделить на высоту ступени (17 см): 270/17= 15,9. Отбрасываем дробную часть, получаем количество ступеней на лестничном марше (15 штук). Если число дробное, что можно первую или последнюю ступень сделать чуть выше или чуть ниже, чем остальные.

Чтобы устранить разницу также можно установить специальный подиум под лестницей.

Уточняем высоту ступеней. Для этого высоту помещения делим на количество ступеней: 270/15=18 см. Таким образом, высота каждой ступени составляет 18 см.

Глубина вычисляется c учетом ширины шага по горизонтали. Выбираем для расчета шаг, равный 63 см. От этой величины отнимаем удвоенную высоту проступенка: 63-2х18=27 см.

Число ступеней

Это количество определяется в одно математическое действие: высота этажа/высота ступени (h/a). Именно тут кроется один нюанс, который вызывает определенные трудности. Дело в том, что у вас может выйти не целое значение. С ГОСТированной, кратной трем высотой этажа, все нормально. Однако в других случаях – большая проблема. К примеру: высота этажа (h) = 2600 см, в то время как высота ступеней (а) = 15 см, произведя нехитрые вычисления, получаем количество ступеней равное 17,33. Имеется три способа решения этой задачи:

Фризовая нижняя ступенька делается меньше, чем все остальные.

Размер нижней ступени будет составлять как раз ту разницу, из-за которой у вас не получается целое число ступеней

Подиум (площадка) толщиной 0,33 см для подгона лестничного марша под кратное число ступеней.

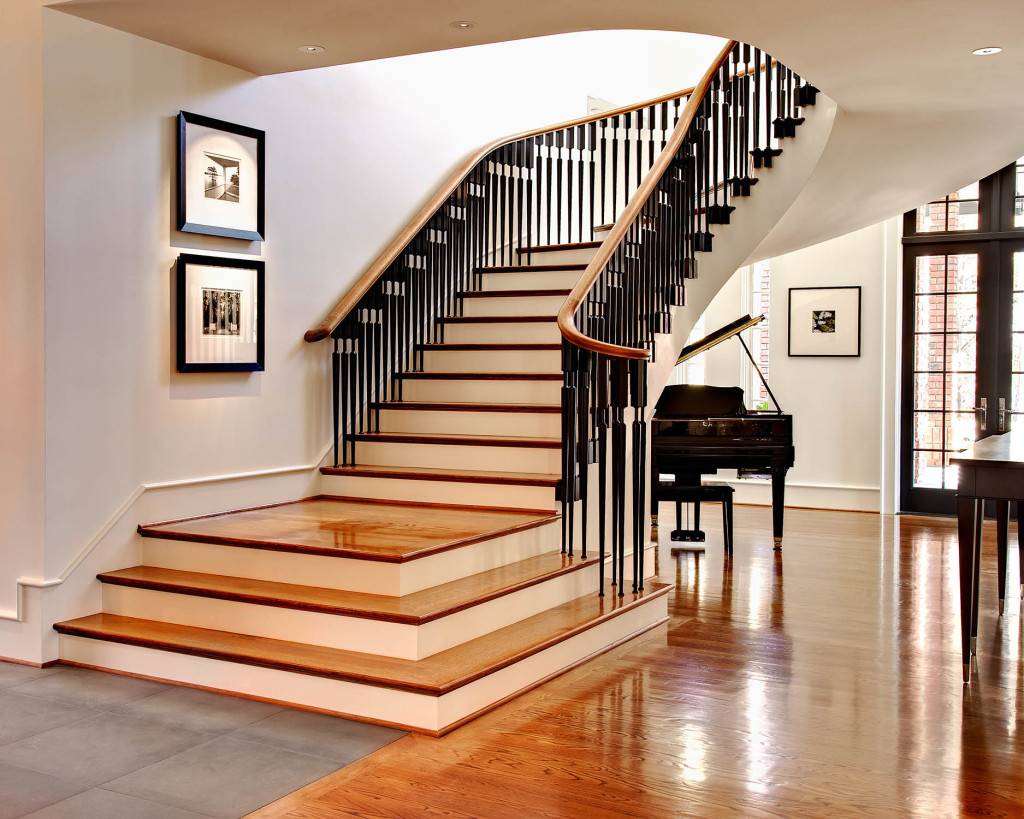

Подиум может быть выполнен в виде длинной площадки и является шикарным дополнением интерьера

Если место позволяет, можно возвести и более серьезный подиум, так что разница в размере ступеней будет совершенно не заметна

Увеличить высоту всех ступеней.

Распределение «лишней» высоты в равной мере по всем ступеням требует от вас точных расчетов и аккуратной работы в дальнейшем.

Подсчет числа ступеней лестницы, монтируемой в частном доме — процесс совсем несложный и его можно выполнить без чьей-либо помощи, обладая минимальными познаниями в строительстве.

Способ расчета ступеней лестничного марша

Для движения по лестнице в доме без прикладывания чрезмерных усилий необходимо, чтобы для каждой ступени соблюдалось определенное соотношение между «расстоянием», на которое человек движется вперед, и «расстоянием», на которое он опускается или поднимается. Такое соотношение называется уклоном. Таким образом, ширина проступи и высота подступенка должны соответствовать ширине среднего человеческого шага, а она при подъеме ноги на 300 мм в среднем составляет примерно 600 мм. В строительстве существует правило, согласно которому ширина среднего шага человека равна сумме удвоенной высоты подступенка (К) и ширины проступи (Ъ):

2h + b = 600-650 мм.

Например, если высота подступенка составляет 185 мм, то ширина проступи должна быть равна 270 мм. Так, согласно приведенной формуле расчета ступеней: 2×185+ 270 = 640 мм.

При высоте подступенка 170 мм ширина проступи будет составлять 290 мм. Такое соотношение принято считать идеальным. Но на практике при расчете ступеней лестницы рекомендуется придерживаться других параметров.

Так, например, в доме высота подступенка обычно не превышает 170 мм, но иногда может варьироваться в пределах от 120 до 200 мм и даже более, а ширина проступи — от 280 до 300 мм (но она не должна быть менее 250 мм).

Часто ширину проступи увеличивают примерно на 20-30 мм (в зависимости от толщины подступенка), так как лестница с углубленными подступенками является более удобной в эксплуатации. Но это считается крайней вынужденной мерой, когда нет другого способа увеличить ширину проступи. При этом ширина проступи становится больше, а место, предназначенное под лестничную конструкцию, остается неизменным.

При расчете ступеней прямой лестницы, умножив оптимальную ширину проступи на количество подступенков, можно вычислить заложение марша, т. е. длину его горизонтальной проекции. До этого необходимо вычесть из количества подступенков 1, так как при совпадении верхней проступи с уровнем пола или лестничной клетки количество проступей сокращается на одну.

Для вычисления длины основания лестницы этим способом следует умножить количество проступей на их ширину. Кроме того, длина общего прогона и длина проема в полу верхнего этажа должны быть почти одинаковыми.

После проведения подсчетов, определив высоту лестницы, можно выполнить расчет количества ступеней и длину основания лестничной конструкции (общий прогон). Высота лестницы напрямую зависит от высоты этажа. Как же рассчитать количество ступеней? Разделив полученную величину на высоту подступенка, можно узнать точное количество ступеней.

При первоначальном выборе высоты подступенка важно помнить, что частное от деления должно являться целым числом, в противном случае ступени будут иметь разную высоту, а это недопустимо. Дробный результат необходимо округлить в большую сторону для более пологой конструкции или, наоборот, — в меньшую, если допускается, что лестница будет крутой

Разделив общую высоту марша на количество ступеней и округлив результат, можно вычислить высоту подступенка.

Далее вы узнаете, как рассчитать ступени лестницы, зная высоту подступенка и ширину проступи.
