Как рассчитать фундамент для дома в зависимости от его вида? Какая нагрузка допустима – Обзор

Описание и порядок расчета нагрузки на фундамент

При сборе нагрузок на фундамент (общем и обязательном этапе расчет вне зависимости от типа основания) последовательно определяются и суммируются:

• Постоянная нагрузка от стен – в простейшем приближении высота стен (включая внутренние) умножается на их длину и толщину. Далее полученная величина умножается на удельный вес основного материала, взятого из таблиц или технического паспорта. Минимальную нагрузку (от 300 кгс/м3) имеют каркасные стены, низкую (≈600 кгс/м3) – газобетон или дерево, высокую (1200) – шлакоблок и пустотелая керамика, максимальную (1800) конструкции из полнотелого кирпича или камня. Размером окон при простых расчетах как правило пренебрегают, вес утеплителя или фасадных систем, наоборот, следует учесть.
• Нагрузка от пола и перекрытий. В расчет принимаются любые опирающиеся на стены конструкции, включая полы первого этажа, перекрытия между этажами, жилой мансардой или чердаком. Их площадь обычно совпадает с размерами дома, для получения нагрузки объем перекрытий умножается на их удельный вес (100-200 кгс/м3 для деревянных разновидностей с разной плотностью, 200-300 – цокольные утепленные полы из дерева, 500 – стандартные ж/б конструкции).
• Кровельная нагрузка, определяемая исходя из веса материала и типа конструкции крыши. Эту величину стоит рассчитывать с помощью онлайн-калькуляторов, определить точную площадь проекционных линий и длину опорных участков при сложной конфигурации кровли могут только специалисты. При отсутствии такой возможности площадь кровли просто умножают на удельных вес ее материала (20-30 кгс/м2 у всех кровель из облегченной стали, 40-50 – шифера, 30-50 – рубероида и мягкой кровли, 60-80 – керамической или композитной черепицы).
• Снеговая нагрузка на крышу дома – усредненная табличная величина, выбираемая с учетом региона проживания и умножаемая на опорную площадь кровли. Последняя получается путем деления всей площади кровли на площадь опорных скатов. Проще всего снеговая нагрузка высчитывается для плоских кровель – вес снежного покрова на горизонтальной плоскости (от 80 до 560 кг/м2) просто умножается на их площадь.
• Другие временные нагрузки (ветровая, сейсмическая, вес печей, мебели и проживающих людей). При упрощенном варианте эксплуатационная нагрузка на перекрытия в жилых этажах принимается равной 195 кг/м2.

Подробный перечень правил и рекомендаций при расчете нагрузок на основания приведен с СП 20.13330 (замена действующего, но частично устаревшего СНиП 2.01.07-85).

Ветровой нагрузкой при упрощенном общем сборе пренебрегают за исключением расчета домов с высокой парусностью (а именно – при расчете легких каркасников на высоких свайных фундаментах в регионах с сильными ветрами).

Дальнейшие действия зависят от типа фундамента. При необходимости определения минимальной площади основания (актуальной при заложении ленты или расчете сечения опор с ростверком) стоит использовать формулу:

S>(Yн×F)/Yc×R0),

• Где S – оптимальная площадь основания, м2
• F – общая нагрузка на основание (к весу дома и дополнительным нагрузкам добавляется вес самого фундамента).
• Yн – коэффициент надежности, 1,1-1,3
• Yc- коэффициент условий работы, зависящий от типа грунта, длины и жесткости здания.

Для определения веса фундамента нужно знать удельный вес его материала основы (2500 кг/м3 для любых армированных конструкций из бетона), глубину заложения (выбирается исходя из условий на участке), высоту поднятия над нулевой отметкой (в пределах 10-30 см) и ширину (не менее толщины стен с учетом толщины фасадных систем с утеплителем или без него).

Фундаменты гаражей: расчет толщины плиты

В некоторых случаях при возведении конструкции используется фундамент-плита, расчет толщины которой необходимо проводить отдельно. Монолитное основание в виде большой однородной площадки является надежным вариантом даже для возведения довольно тяжелых и высоких зданий. Конечно, затраты на его создание могут оказаться большими, но в итоге можно получить устойчивый и надежный фундамент. С чего стоит начать?

Монолитная площадка

В большинстве случаев для постройки бань, загородных домов, сараев используют ленточный фундамент и бетонную стяжку. Их применение позволяет использовать минимум материала для создания устойчивого основания. Из-за этого ленточная конструкция применяется довольно часто.

Вторым типом фундамента является монолит. Однородное основание, сделанное из бетона и арматуры, не имеет стыков и заполняет всю площадь будущей постройки. Ее создание обойдется дороже, но общее время выполнения будет быстрее.

Кроме того, существует два пути формирования монолитного покрытия — заливка и укладка.

Пример хорошего и быстрого фундамента — уложенные железобетонные плиты. Одна или несколько плит привозятся на место стройки и укладываются в подготовленную яму.

Основные минусы этого варианта — это сложность транспортировки больших железобетонных плит и стоимость аренды оборудования для этого. Кроме того, определенное время может занять расчет толщины необходимой плиты.

Но если время поджимает, то это самый верный вариант. Не понадобится проводить расчет арматуры и других дополнительных элементов.

Чтобы не заниматься изнурительной перевозкой огромных плит, можно просто залить всю площадь бетонным раствором, предварительно собрав железный каркас. Однородное основание является более прочным, что позволит не тратить напрасно дополнительные материалы.

Ручной расчет

Рассчитать толщину монолитной конструкции можно по формуле: S>γn*F/(γc*R0), где:

• S — общая площадь рабочей площадки (она должна быть больше чем усилие, которое оказывается на фундамент);
• γn — коэффициент надежности, который равен 1,2;
• F — масса усилий, которая будет приходиться на фундамент (берется из расчета общей массы будущей постройки);
• R0 — показатель сопротивления почвы под рабочей площадью (выбирается из справочника).

Для расчета количества арматуры нужно взять ширину плиты (B) и разделить ее на шаг в метрах (0,2) а потом добавить один прут: n=B/0,2+1. Если длина площадки отличается от ширины, то в предыдущей формуле заменяем B на значение длины и получаем количество армированного материала по длине.

https://www.youtube.com/watch?v=pJkLoqCvt1Y

Если длина и ширина одинаковые, то полученный результат из первой формулы умножаем на 2 и получаем количество прутов для одного слоя сетки. В случае с монолитными конструкциями еще раз умножаем на 2, поскольку требуется минимум 2 слоя.

Защитные слои

В большинстве случаев прибегают именно ко второму, более длительному варианту. Он отнимает большое количество времени, но позволяет собственноручно спроектировать все детали и сэкономить на использовании спецтехники. Перед началом всех работ стоит взглянуть на чертеж будущей постройки и рассчитать ее примерную нагрузку на фундамент.

В зависимости от полученных цифр нужно произвести расчет толщины будущего основания. Это можно сделать, используя специальный калькулятор. Кроме того, для создания монолитной плиты потребуется выполнить и расчет арматуры, который включает в себя количество деталей и их толщину.

Все это позволит основательно подготовиться к выполнению последующих работ.

Стандартное значение толщины плитного фундамента составляет от 20 до 60 см. Плита должна формироваться на определенном углублении выкопанной ямы.

После того как расчет толщины будущей монолитной плиты закончен, нужно подготовить специальную подушку из гравия и песка.

Сперва укладывается примерно 10-15-сантиметровый слой гравия. Его нужно аккуратно разровнять и утрамбовать. Поверх гравия насыпается примерно столько же песка. Поверх полученной подушки нужно уложить 1-2 слоя гидроизоляции.

Такая мера позволит сохранить влажность плиты и предотвратит преждевременное разрушение фундамента. Только после всех этих процедур можно начинать заливку площадки и ее армирование.

Глубина заложения фундамента

Важнейшим фактором, влияющим на качество возводимой конструкции, является расчет длины сваи для возможности правильного заложения глубины фундамента. Размер свай определяют в зависимости от перепадов высоты на строительной площадке и от качества почвы. При недостаточной длине металлические опоры основания постройки могут со временем просесть под своей тяжестью.

Чтобы иметь представление о том, какую усадку может дать фундамент из свай, нужно определить характер почвы на участке. Для этого роют яму глубиной 50 см. Оптимальным для установки винтового основания является грунт, в котором неглубоко под слоем чернозема появляется песчаник или глина (на расстоянии до 40 см). В такой ситуации смело применяйте стандартные сваи по 2,5м. В случае обнаружения высокого залегания грунтовых вод, торфяника, плавуна или любой другой неплотной породы вам понадобится специальный бур.

Ввинчивайте его, доставая по мене необходимости, чтобы стряхнуть землю со шнека. Продолжайте вкручивание до тех пор, пока на винте не появятся плотные породы. Так вы узнаете необходимую глубину погружения свай. Процедура не очень сложная, но требующая определенного опыта и физической силы. Уровень залегания твердых пород обычно соответствует уровню промерзания грунта в данной местности. Например, расчетная глубина фундаментов в Московской области составляет 1,40м, поскольку уровень промерзания земли в этом регионе находится на этой отметке. Ввинчивание свай производится из расчета погружения металлической трубы сваи на уровень промерзания, а тела винта – ниже этого уровня.

Кроме того, для правильного устройства свайного поля длину труб нужно подбирать с учетом разницы высот. Скажем, если перепад значений уровней на территории составит 1м, тогда для основания небольшого строения длиной 6 метров вам понадобится:

• сваи по 2500мм — для верхней точки участка;
• сваи по 3000мм — для среднего ряда;
• и по 3500мм — нижний ряд.

При разнице высот в полметра и более всегда берите сваи с запасом длины.

Расчет нагрузки на фундамент

Расчет нагрузки на фундамент необходим для правильного выбора его геометрических размеров и площади подошвы фундамента. В конечном итоге, от правильного расчета фундамента зависит прочность и долговечность всего здания. Расчет сводится к определению нагрузки на квадратный метр грунта и сравнению его с допустимыми значениями.

Для расчета необходимо знать:

• Регион, в котором строится здание;
• Тип почвы и глубину залегания грунтовых вод;
• Материал, из которого будут выполнены конструктивные элементы здания;
• Планировку здания, этажность, тип кровли.

Исходя из требуемых данных, расчет фундамента или его окончательная проверка производится после проектирования строения.

Расчет габаритов и заглубления основания

Техническое задание на возведение 2-этажного дома начинается с исследований грунта под фундамент. Оценивается состояние почвы и наличие подземных водоносных слоёв. Поэтому эксперты рекомендуют заказать геодезические исследование, ведь дом в 2 этажа – это не баня. Здесь требуется серьёзный подход.

Типы грунта

Геодезисты подразделяют грунты на 3 вида:

1. Пучинистые. К ним относится мелкопесчаная почва, пылеватые пески, разные типы супеси, суглинков и прочее. Земля данного вида имеет склонность к расширению вследствие промерзания. В результате будет выталкивать твёрдые предметы, из-за чего нарушается их геометрия.
2. Непучинистые. В данную классификацию входят скальные и полускальные грунты. Они не промерзают, поэтому не изменяют свой объём и не выдавливают содержимое.
3. Слабопучинистые. Крупнозернистые песчаные и гравийные породы. Изменения объёма земли довольно слабое и практически не наносит вреда строению фундамента.

Глубина промерзания

В северных, центральных и южных регионах страны почва промерзает по-разному. Например, нормативная глубина промерзания грунта по СНиП в Москве, в условиях суглинков и глин, всего 1,1 м, а в Вологодской обл., уже 1,43 м.

Ленточный фундамент необходимо заглублять на 30 см ниже отметки промерзания. В Карелии или Мурманске эти значения будут на 20-40% больше, а общая высота ленты под 2-этажный дом может составлять 2,5 м.

Уровень грунтовых вод

Один из важных параметров, который учитывают строители – подземные реки и ручьи.

На пучинистых грунтах с высоким нахождением подземных вод строить капитальные строения нельзя, тем более на ленточном фундаменте.

Некоторые определяют уровень самостоятельно, заглянув в колодец к соседям. Но для постройки крупного дома рекомендуется заказать исследования геодезистов.

Материал стен

Коробка дома очень тяжёлая, достигающая массы нескольких десятков и даже сотен тонн. Самые увесистые – строения из кирпича. Деревянные и каркасные полегче.

Чтобы держать на себе такое монументальное жилище, ленточный фундамент должен быть грамотно рассчитан. Для этого рекомендуется использовать нормы давления на разные типы грунта.

Масса строения

У вас должен быть проект будущего дома. В документации указаны материалы и размеры:

• коробки,
• перекрытий,
• крыши,
• снеговая нагрузка.

Благодаря этому можно высчитать полную массу дома и определиться с типом и габаритами фундамента (сборный, монолитный, комбинированный). Попутно необходимо рассчитать глубину залегания ленты, с учётом региона.

Пример

Считаем массу несущих стен и перекрытий. Например, габариты коробки 6х9. Высота 6 метров. Материал — брёвна, 240 мм.

Через программу калькулятор-онлайн получается: вес дома с учетом нагрузок (снеговая+экспл.) и коэф. запаса: 185 т = 1850 кН. Масса дома с учетом нагрузок и без коэф. запаса: 142 т. Вес коробки дома (только материалы): 98 т. Общая нагрузка на фундамент: 142 т.

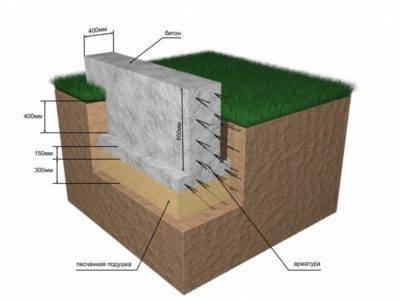

По правилам, ширина ленты должна быть на 100 мм шире несущих стен. Значит, у нас это будет 350 мм (стандарт 400 мм). Дом 2-х этажный, поэтому строители рекомендуют делать ширину фундамента на 100 мм больше, а высоту ленты 0,8 х 2 = 1,6 м. Цоколь стандартный 0,4 м. При этом учитываем регион и глубину промерзания.

Расчёт минимальной площади подошвы делается по формуле S > γn · F / (γc · R0), где:

• γn – коэффициент надежности для запаса прочности (постоянная величина 1,2);
• R0 – сопротивление грунта под подошвой (например, влажный песок 2,5);
• F – максимальная нагрузка дома (185 000 кг);
• γc – коэффициент, зависящий от почвы и типа строения (для деревянных домов 1,1).

Теперь остается подставить все значения в формулу: S > 1,2 х 185 000 / 1,1 х 2,5 = 80 727 см2. Округляем до 80 000 и делим на 10 000 мм = 8 м². Проверяем: лента нашего фундамента общей длиной 30 м и шириной 0,5 м, поэтому 30 х 0,5 = 15 м². Будущий фундамент подходит под наш расчетный дом с запасом 85%.

Считаем количество раствора V= h х b х l, где:

• V – объем раствора в м³;
• h – высота (м);
• b – ширина (м);
• l – длина ленты (м).

Подставляем значения: 1,6 х 0,5 х 30 = 24 м³. Столько раствора потребуется для ленты 9 х 6.

Оптимальная высота цокольной части дома над землей

Высота цоколя загородного дома над землей может быть самой различной. На нее оказывают влияние сразу несколько факторов, начиная от типа фундамента и заканчивая глубиной залегания грунтовых вод.

Многие домовладельцы, которые занимаются строительством самостоятельно, и вовсе не уделяют вопросу высоты цокольной части здания должного внимания, потому что уверены, что вполне достаточно сделать цоколь немного приподнятым над землей, чтобы продолжить вести строительные работы.

Однако, этого мало. Нужно понимать, что цоколь является надземной частью основания дома. Чем выше он отстоит от поверхности, тем сложнее влаге от земли проникнуть в жилые помещения. Стены цоколя должны быть отделены от стен первого этажа гидроизоляционным слоем.

Это делается для того, чтобы влага, которая могла проникнуть в материал основания, не проникала по капиллярам в материал стен. Уровень влажности в разных частях дома может значительно варьироваться, и это нужно обязательно учитывать при строительстве.

Если стены здания расположены слишком низко, конструкция и основные строительные материалы будут постоянно намокать, будут ухудшены их теплоизоляционные свойства, и начнут происходить внутренние деструктивные процессы.

Постепенно эти процессы приводят к полному разрушению стройматериала изнутри. В результате сроки эксплуатации сооружения значительно сокращаются, а хозяева порой не могут определить, из-за чего это происходит. А ответ прост – недостаточная высота цоколя над землей.

Расчет нагрузки перекрытий

Перекрытия, как и крыша, опираются обычно на две противоположные стороны фундамента, поэтому расчет ведется с учетом площади этих сторон. Площадь перекрытий равна площади здания. Для расчета нагрузки перекрытий нужно учитывать количество этажей и перекрытие подвала, то есть пол первого этажа.

Площадь каждого перекрытия умножают на удельный вес материала из таблицы 4 и делят на площадь нагруженной части фундамента.

Таблица 4 – Удельный вес перекрытий

1. Площадь перекрытий равна площади дома – 80 м 2 . В доме два перекрытия: одно из железобетона и одно – деревянное по стальным балкам.
2. Умножаем площадь железобетонного перекрытия на удельный вес из таблицы 4: 80·500=40000 кг.
3. Умножаем площадь деревянного перекрытия на удельный вес из таблицы 4: 80·200=16000 кг.
4. Суммируем их и находим нагрузку на 1 м 2 нагружаемой части фундамента: (40000+16000)/8=7000 кг/м 2 .

Исходные данные для проведения расчета

Для того, чтобы правильно выполнить расчет количества опор столбчатого фундамента, необходимо обладать информацией. К таким исходным данным для расчета относится:

• отчет об инженерно-геологических изысканиях, включающий структуру поперечных разрезов почвы и данные о залегании грунтовых вод;
• несущая способность грунта;
• глубина промерзания и величина снегового покрова в данной местности, взятые из СП 131.13330.2012 «Строительная климатология»;
• данные об удельном весе строительных конструкций, из которых будет построено здание, взятые из СП 20.13330.2016 «Нагрузки и воздействия».

Если вы решили не привлекать специалистов для проведения изыскательских работ, а сведений о геологии участка у вас нет, то потребуется выполнить изучение грунтов самостоятельно.

Для этого на участке застройки необходимо выкопать 2-3 шурфа на глубину не менее чем 0,5 метра ниже опорной подушки фундамента. Если при этом будет обнаружен влагосодержащий слой, то использовать для постройки столбчатый фундамент нельзя. Придется выбрать более дорогое основание.

Определение типа грунта своими руками.

Оценка несущей способности грунта

Природный состав грунта определяет его несущую способность и поэтому, после изучения геологических данных, необходимо выбрать из табл. 1-5 на стр.6 СНиП 2.02.01-83 «Основания зданий и сооружений» данные о расчетном сопротивлении грунтов, соответствующих реальной ситуации. При этом следует учитывать, что приведенные числовые значения относятся к глубине заложения более 1,5 метра. Подъем на каждые 500 мм вверх увеличивает это значение в 1,4 раза.

Таблица сопротивлений грунта (R).

Определение весовых нагрузок на фундаментное основание

Вес строительных конструкций здания, снегового покрова в зимнее время, инженерного оборудования и бытового оснащения является важнейшим определяющим фактором для расчета фундамента. Можно попытаться выполнить расчет каждой отдельной конструкции по удельному весу составляющих ее элементов, но это очень большая и сложная задача. В справочной литературе уже приводятся средние обобщенные данные, которые можно взять за основу. Вот некоторые из них:

• стена из бруса при толщине 150 мм – 120 кг/м 2 ;
• бревенчатые стены 240 мм – 135 кг/м 2 ;
• каркасные стены с утеплителем толщиной 150 мм – 50 кг/м 2 ;
• пенобетонные блоки марки D600300 мм – 180 кг/м 2 ;
• междуэтажное перекрытие по деревянным балкам с утеплителем – 100 кг/м 2 ;
• такое же чердачное перекрытие с учетом утеплителя – 150 кг/м 2 ;
• бетонные пустотные плиты – 350 кг/м 2 ;
• эксплуатационная нагрузка перекрытий – 200 кг/м 2 ;
• кровля с покрытием из металлочерепицы – 30 кг/м 2 ;
• крыша с шифером – 50 кг/м 2 ;
• кровля с керамической черепицей – 80 кг/м 2 ;
• снеговая нагрузка для средней полосы России – 100 кг/м 2 ;
• для южных регионов – кг/м 2 .

При проведении расчетов так же следует учесть массу самого фундамента. Для этого следует определить его объем и умножить на средний удельный вес железобетона – 2500 кг/м2. Угол скатной крыши может уменьшить или увеличить указанную здесь величину при его изменении.

Вес строительных конструкций.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки	Нормативное значение, кг/м2	Коэффициент надежности по нагрузке	Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия	275	1,05	290
Собственный вес напольного покрытия	100	1,2	120
Собственный вес гипсокартонных перегородок	50	1,3	65
Полезная нагрузка	200	1,2	240
Собственный вес стропил и кровли	150	1,1	165
Снеговая нагрузка	100*1,4 (мешок)	1,4	196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Влияние габаритов на стоимость

Выбор типа и параметров свай обусловлен не только их практичностью в исходных условиях, но и экономической целесообразностью. Поскольку несущая способность силовых элементов зависит от габаритов, то полезно оценить, насколько меняется стоимость для различных моделей опор.

Зависимость цены винтовых опор от габаритов отражена в таблице:

Длина стержня, м	Диаметр трубы, мм	Размер лопасти, мм	Цена, руб.
1,5	57	200	850
2,0	76	250	1150
2,0	89	250	1290
2,5	89	250	1400
1,5	108	300	1200
2,0	108	300	1450
2,5	108	300	1550

Сравнить, как изменяется стоимость забивной опоры в зависимости от размеров, можно по данным из таблицы:

Длина ствола, м	Тип сечения, мм	Стоимость, руб.
3	150х150	1350
4	150х150	1750
3	200х200	1800
4	200х200	2300

От размеров буронабивных опор зависит потребность в бетоне, цена на который определяется исходя и его прочностных характеристик. Стоимость такого фундамента обходится в среднем от одной тысячи рублей за погонный метр.

К факторам, увеличивающим стоимость, относят:

• расход и класс арматуры,
• гидроизоляционные материалы,
• песок,
• щебень и т.д.

Как видно из представленных данных, цена силовых элементов прямо пропорциональна их параметрам.

Чем больше размеры, чем выше несущая способность такого основания. К факторам ценообразования также следует относить качество использованного материала.

Расчёт фундамента

Расчёты производятся по определённым формулам, учитывается материал и особенности дома, а также ряд геодезических факторов. Размеры фундамента для дома из кирпича, шлакоблока или бетона будут отличаться, поскольку массы материалов различны и оказывают разное давление на грунт.

Для расчета площади основания нужно знать общую массу дома. В таблице удельный вес строительных материалов

Простое вычисление

Без учёта дополнительных индивидуальных особенностей глубина установки фундамента может быть вычислена по стандартной формуле, где 0,8 метра необходимо умножить на количество предполагаемых этажей — итого 1,6 метра.

Толщина фундамента в классическом варианте равняется предполагаемой толщине несущих стен плюс 15 см. Однако стоит знать некоторые параметры, которые могут менять этот показатель:

• рыхлость почвы;
• площадь подошвы;
• общая масса конструкции.

Толщина фундамента в зависимости от грунта и этажности

Точное вычисление

Для более точного расчёта его глубины необходимо знать:

• Вид грунта (песчаный, глина, супесь).

• Точка промерзания почвы. Её необходимо знать, чтобы глубокое промерзание рыхлой и наполненной влагой почвы не разрушило основание. Однако, если здание строится на довольно сухих землях или слабопучнистых, этот показатель не имеет значения.

• Высота водоносных слоёв. В ситуации близкого расположения водоносного слоя его глубина должна быть минимальной, с целью гидроизоляции.
• Проживание в доме.

За основу берётся глубина промерзания грунта вашей зоны. К этому значению нужно добавить 150 мм, если дом будет деревянный или 350 мм, когда кирпичный.

Вычислим для начала глубину одноэтажного дома. Берём глубину промерзания в московской области с грунтом мелкий песок. Она составляет 1,34 м. Дом будет кирпичный, следовательно добавляем ещё 35 см и получаем 1,69 м.

Существует зависимость глубины фундамента и температуры в помещении. Эта зависимость выражена в коэффициентах и приведена в таблице. По ней чем выше температура в доме тем менее глубокий нужно делать.

Зависимость температуры в помещении и глубины устройства фундамента

У нас будет пол на лагах по грунту с температурой не ниже 20. Отсюда получается 1,69*0,6≈1 метр. Достаточно фундамент заглубить на 1 метр.

Теперь для двухэтажного. Масса дома будет почти в 2 раза больше, поэтому он должен быть прочней. По правилу, написанному выше, заглубление должно быть равно 1,6 метра. А это ниже точки промерзания, что вполне устраивает.

Заключение

На этапе проектирования одна из ключевых задач конструктора – грамотно подобрать тип и параметры опорных элементов. За несущую способность фундамента в большей степени отвечает его опорная площадь, которая, в свою очередь, зависит от размера сечения свай.

Потребность в несущей способности силовой конструкции определяется, исходя из геологических особенностей участка и проектных нагрузок. Для расчета грузоподъемности используют формулы, регламентированные нормативными документами.

На практике, выбирая модель сваи, нужно обращать внимание не только на ее несущую способность, но и пересчитать показатель, используя табличные данные, описывающие свойства грунта под опорной площадью основания
