Как подключить звонок в квартире, на улице, проводной, беспроводной

Установка

В фиксации рассматриваемого звонка схема действий оказывается очень простой. Эти устройства можно прикрепить не только на дверное полотно, но и на железный забор либо ворота.

На дверь. Звонок возможно закрепить прямо на двери, если дома нет возможности вкрутить шуруп в конструкцию стены или к отделочным материалам не выходит подсоединить ту же липучку.
Около входа. Обычно хозяева решают поставить беспроводной звонок к наличникам либо на стену, что находится сбоку от дверного проема.
Калитка. Лучшее решение для частного дома или дачи. Следует подобрать такое месторасположение прибора, при котором он будет защищен от губительного воздействия со стороны осадков, солнечных лучей и прочих подобных факторов.

Все остальные детали в доме или квартире можно установить в любом месте. Обычно их фиксируют на стене в коридоре или в помещениях, где домочадцы пребывают чаще всего. Тип крепежа устройств разнится. Звонок может прикрепляться на:

липучки;
двухсторонний скотч;
шурупы

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

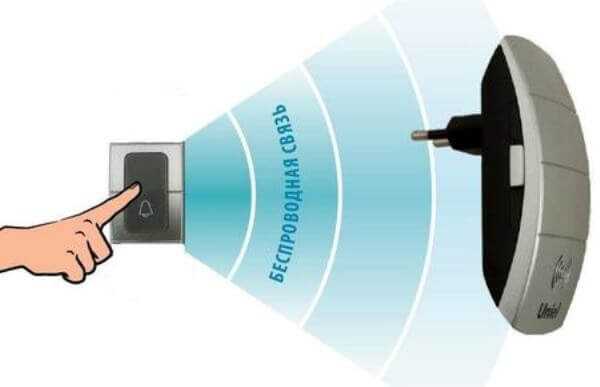

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Принцип работы

Концепция работы данного устройства максимально простая.

Для того чтобы замкнуть питающую электроцепь, требуется надавить на кнопку. Чтобы претворить в жизнь подобную закономерность в работе, было использовано феноменальное и параллельно бесхитростное решение, схема подсоединения взята со схемы подключения обычного выключателя.

Немаловажно, что у этих устройств присутствует возможность разнесения составных частей в разные зоны. Кнопка звонка размещается снаружи, на входной двери, а само устройство пребывает в самой квартире

Смыкание и разъединение электроцепи совершается за счет наличия электромагнита. Вот так работает данная конструкция.

Как видим, ключевые различия состоят в том, что вместо выключателя применяется кнопка, а место осветительного прибора занял электрозвонок. Никаких осложнений в процессе проведения проводки для дверного электрозвонка у вас появиться не должно.

Обзор отзывов

Положительные отзывы в адрес беспроводных дистанционных звонков связаны с такими моментами:

многие модели отличаются хорошей дистанцией, например, звонок Luckarm;
покупатели отметили надежность качественного звонка с водозащищенной кнопкой Proline B-228;
хороший звук и доступная цена – основные качества, привлекающие покупателей и присущие модели Volpe udp;
многих пользователей радует качество сборки звонка TDM 3БР;
в моделях SmartBuy SBE-11-1-32 покупателей привлекли компактные размеры, выбор мелодий.

Также покупатели радуются удобному использованию современных беспроводных звонков и простоте их монтажа. Отмечают люди и особенности эксплуатации устройств. Из минусов замечено следующее:

слишком высокая цена многофункциональных моделей:
раздражающие, шипящие или скрипящие мелодии;
слабенький корпус;
отсутствие влагозащиты;
небольшой выбор цветов многих моделей.

Об особенностях беспроводных звонков смотрите далее.

Как подключить звонок в квартире правильно

Итак, как подключить звонок в квартире, чтобы Вас лишний раз не могли побеспокоить хулиганы, председатель ТСЖ, пьяный сосед, забывший ключи от общей двери на лестничной площадке, коллекторы и другие непрошеные гости. Все очень просто: мы разорвем цепь питания звонка и поставим туда выключатель.

Все звонки со стороны лестницы выглядят практически одинаково: в виде кнопочки. Зато со стороны квартиры они все так не похожи друг на друга. Нас будет интересовать та часть звонка, которая как раз находится внутри квартиры. Перед нами самый обычный звонок, который висит у нас на стене (у Вас может быть другой, но суть от этого не меняется):

Давайте аккуратно снимем декоративную крышку звонка и посмотрим, что у него внутри:

У любого звонка есть 2 контакта, к которым подводятся провода и образуют электрическую цепь:

Все , что нужно сделать — это в цепь звонка встроить выключатель:

Выключатель может быть любой. Может быть кнопочный или типа «тумблер». Далее, в декоративной крышке звонка нужно просверлить отверстие под этот выключатель. Делать это нужно аккуратно, чтобы в целом все выглядело эстетично:

Когда Вы просверлили крышку, установили в нее выключатель, посмотрели, что все красиво и аккуратно получилось (Вы, что называется, примерились), можно пока вынуть выключатель из крышки и уже заниматься электрикой. Что нужно сделать? К двум контактам звонка подводятся провода. Нужно отцепить один из контактов и сделать электрическую цепь через выключатель. Думаю, что все в школе на уроке труда собирали электрическую схему, состоящую из лампочки, выключателя и проводов. Так вот, тут есть повод «тряхнуть стариной». Вместо лампочки у нас выступает звонок. Ничего сложного в схеме подключения звонка нет, просто посмотрите на следующую картинку:

Провод, который напрямую подводился к правому контакту звонка, мы пропустили через выключатель, используя для этого еще 2 куска провода.

Нюанс.
У нас может быть 2 звонка в квартиру: один с лестничной площадки у лифта, второй — непосредственно перед дверью. В этом случае, когда Вы снимите декоративную крышку, то к одному из контактов звонка могут идти сразу 2 провода. В моем случае так и было: 2 провода шли к левой клемме звонка. Абсолютно без разницы, через какую клемму подсоединять выключатель. Конечно это проще сделать это там, где подводится всего 1 провод, поэтому я и выбрал правую клемму.

Итак, все закончено: провода подсоединены к выключателю. Теперь можно установить выключатель в декоративную крышку, а саму крышку поставить на корпус звонка:

В итоге, примерно так может теперь выглядеть Ваш звонок после небольшой доработки. Можно на рынке подобрать выключатель полностью под цвет крышки, но это Вы уже сами решите, как лучше, как красивее. Но главное — другое! Теперь, если Вы никого не хотите слышать, не хотите, чтобы Вам кто-то названивал в дверь, просто нажмите на кнопочку со стороны квартиры, и все!

Итак, как подключить звонок в квартире, чтобы быть защищенным от непрошеных гостей Вы знаете. Между прочим, бывает ситуация с точностью до наоборот, когда Вы ждете гостей, но через некоторое время понимаете, что это чужие люди и от них нужно срочно избавляться. Об этом читайте здесь.

С этим читают

Пошаговая инструкция по монтажу звонка

Сейчас читают Как сделать абажур для торшера своими руками: подборка идей…

Встраиваемые розетки в столешницу: разновидности,…

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож;
набор отверток;
отвертка-индикатор;
шурупы и шуруповерт;
изолента;
клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

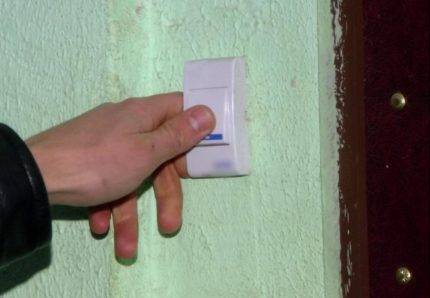

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

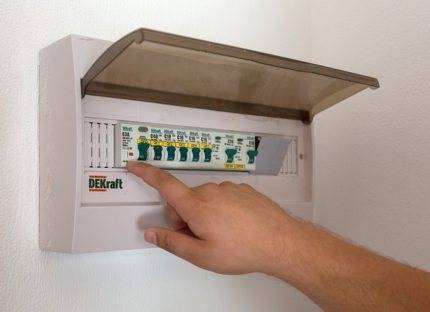

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Лучшие модели

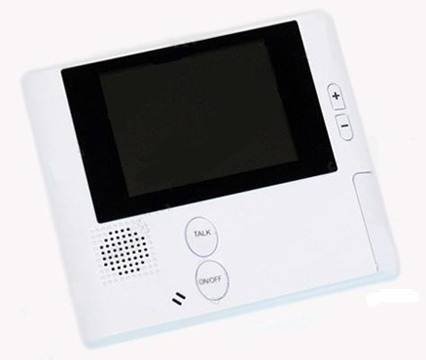

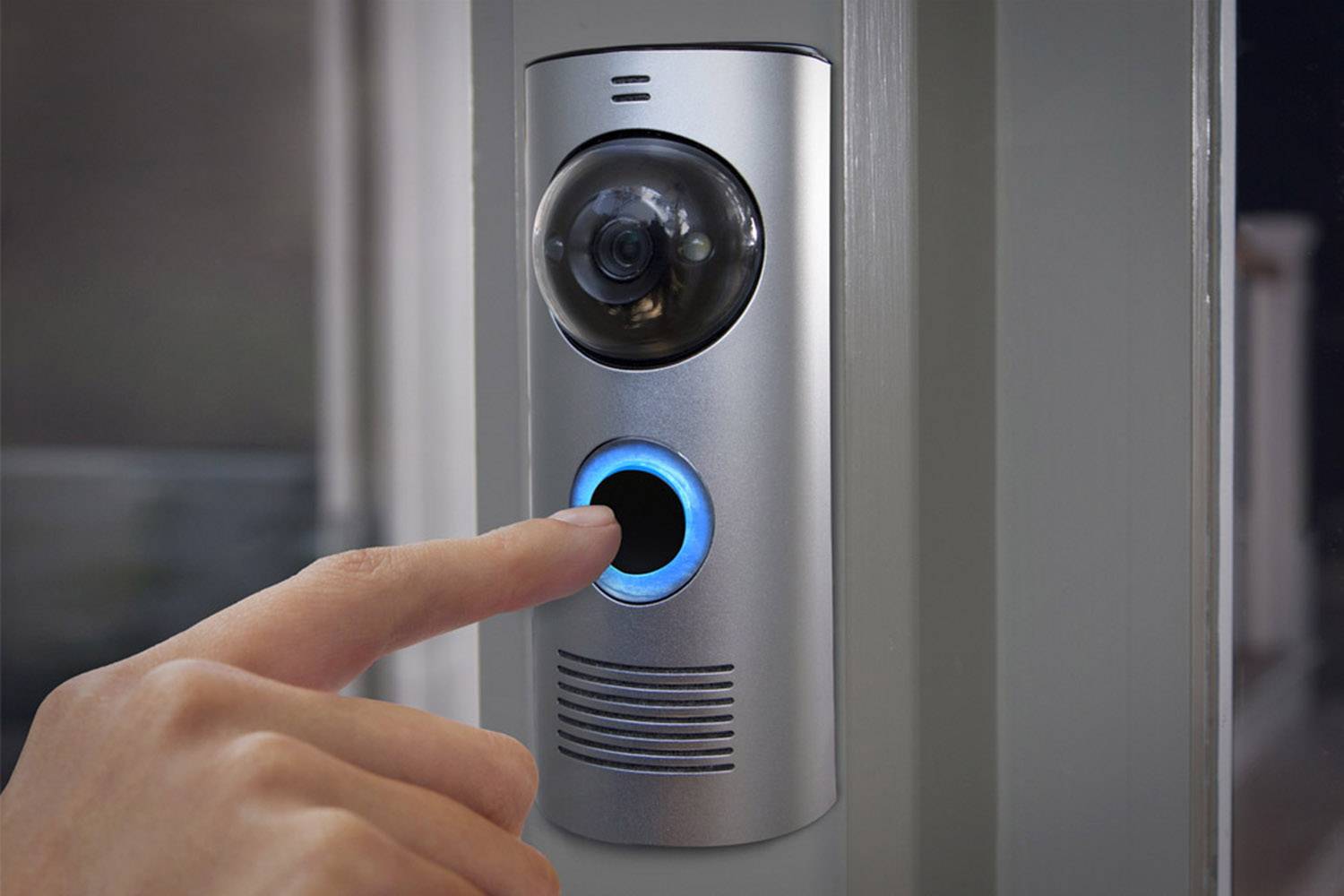

АСТОР ММС, имеется датчик движения, фото, видеосъемка, данные можно сбрасывать на CD – носитель.

R – 20 имеет доступ к WI-FI, камера высокого качества, ночной режим работы, двусторонняя связь.

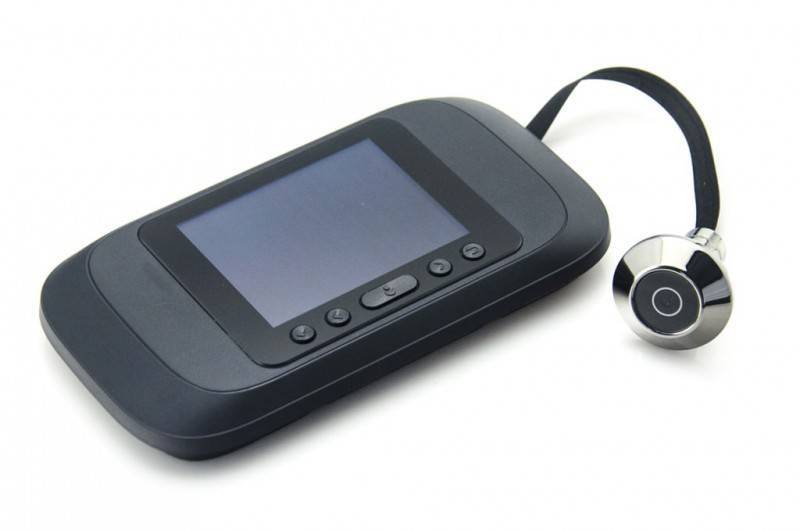

Rаdio DVR не имеет провода, монитор может перемещаться и отключаться самостоятельно.

Home Voice, девайс простой, ограничивается только видеоизображением на мониторе, но качественный, стоит всего 1500 руб., прослужит долго.

Sititek Simple со встроенной видеокамерой, есть подсветка, цветной экран в 3 дюйма. Включение видеозаписи производится вручную на CD карту.

Sititek GSM, комплектация обширна, много функций, можно посетителю отправить сообщение на телефон, автономно связаться с ним. Заряжается от двух аккумуляторов, один из них включается автоматически в том случае если второй сел или находится на зарядке. Цена – 10000 руб.

SkyBell Technologies, модель американского производства оснащена датчиком движения, видеокамерой, ИК подсветкой. Все фото, видеозаписи можно сохранить.

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

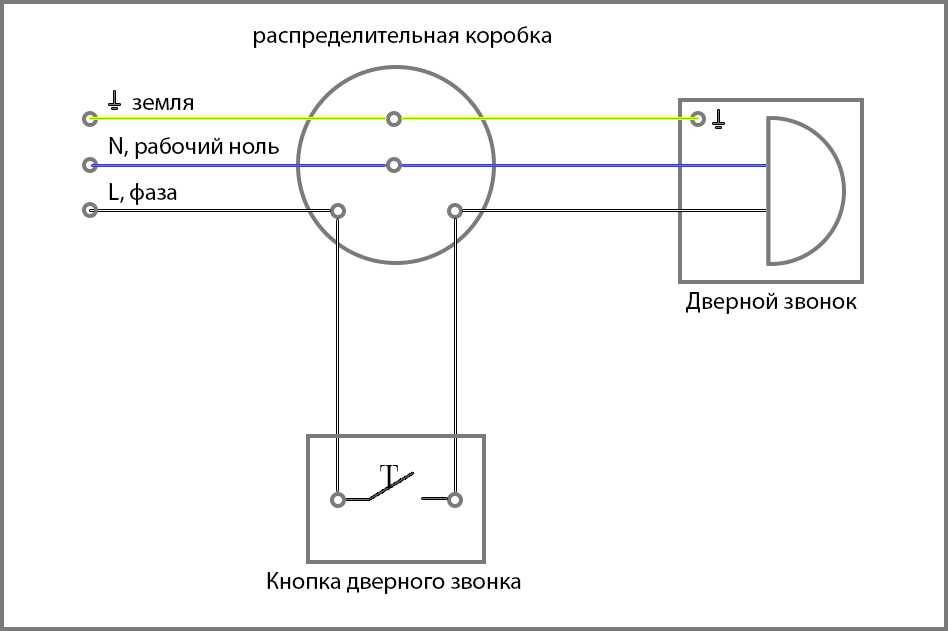

#1 – Схема подключения старой модели

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.

Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.

Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.

Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.

В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.

При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Преимущества и недостатки

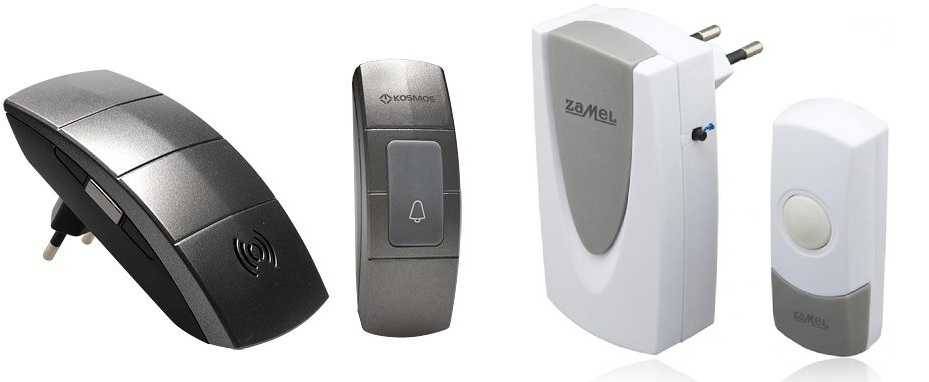

Одним из плюсов беспроводного устройства является простота установки

Как и любое изделие, беспроводной звонок имеет свои положительные и отрицательные черты. С этими качествами нужно ознакомиться перед тем, как покупать прибор.

Плюсы беспроводного устройства:

Отсутствие проводов. Это позволяет облегчить монтаж и не сверлить стены для установки кабелей.
Автономное питание.
Простота установки.
Удобство использования.
Неприхотливость в эксплуатации.
Возможность установки в другом месте.
Возможность применения в комплексе с более сложными устройствами для создания полноценной охранной системы в доме.
Стильный дизайн.
Широкий ассортимент товаров на любой бюджет.

К минусам относится необходимость периодической замены батарейки

Минусы:

Не во всех случаях возможен монтаж беспроводной кнопки.
Возможны помехи, мешающие прохождению радиосигнала.
Требуется замена батарейки.
Ненадежные крепления некоторых моделей на клеевую основу.
Риск заедания из-за негативных внешних воздействий.

Особенности установки

Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.

Установка звонка на улице имеет свои нюансы

Установка в квартире

Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.

Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.

Можно проводной звонок поставить даже на двери….и не один

Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.

Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.

С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.

Монтаж звонка в частном доме

В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.

При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — подземная укладка кабеля. Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.

В частном доме придется выбирать между надежностью работы и простотой установки

С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.

Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.

Как подключить электрический звонок и его кнопку в квартире или доме

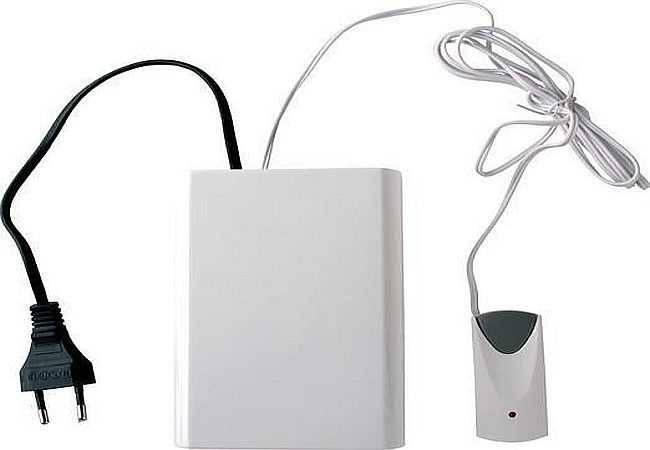

Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.

Нередко и в квартирах лучше использовать беспроводной вариант, например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.

Как правильно подключить звонок

Все современные звонки, как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Обязательно ее включите после окончания работ по установке и подключению.

Варианты подключения электрического звонка:

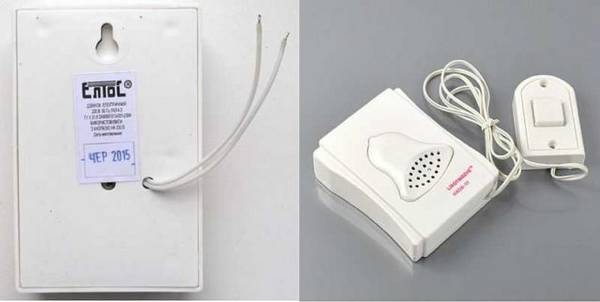

Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается ноль на прямую на сам звонок, а фаза— через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия. Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.
Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок. Все они подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.
Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель. Очень быстро и не надо прокладывать и подключать провода.
Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под 220 Вольт. Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.
Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.

Как подключить кнопку звонка

Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Я рекомендую для дома или квартиры, если есть провода на звонок и кнопку, устанавливать проводные варианты. Если нет или обломаны, тогда беспроводные.

olimp23.com

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
дюбеля и шурупы, что потребуются для закрепления прибора на стене;
кнопка;
трансформатор;
кабель – потребуется для подключений низковольтного типа;
дрель и шуруповерт;
стриппер для зачистки провода;
изолента, хомуты из пластика и рулетка;
отвертки;
плоскогубцы с длинным носом и обычные;
бокорезы;
сверла;
уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

Достоинства и недостатки беспроводных звонков

Резюмируя все вышеизложенное, целесообразно привести перечень достоинств и недостатков рассматриваемых конструкций. Итак, к достоинствам беспроводных звонковых систем можно отнести следующие их особенности.

Отсутствие необходимости прокладывать проводниковые свези между модулями. Особенно актуальным данное преимущество является в условиях частных домов, а также при использовании нескольких внутренних блоков таких систем.
Эстетические качества конструкции, обусловленные не только преимущественно актуальным дизайном (который присущ также и современным проводным устройствам) а, в первую очередь, той же самой свободой от необходимости прокладывать проводниковые трассы и, как следствие, маскировать их посредством отделочных материалов, либо кабельных каналов.
Автономность устройства, обеспечивающая его работоспособность даже в случае возникновения внештатных ситуаций в системе электроснабжения.
Простота монтажа всех элементов беспроводного звонкового устройства.
Многофункциональность современных моделей.

Но в мире нет ничего совершенного, поэтому не стоит забывать и о недостатках, свойственных беспроводным звонкам. К далеко не самым лучшим особенностям таких систем можно отнести следующие характеристики.

Невозможность установки динамиковых модулей в ряде помещений ввиду их отдаленности от кнопочного блока либо наличия между ними преград, мешающих прохождению радиоволнового сигнала от одного элемента к другому.
Ненадежность штатного (и самого простого в монтаже) крепления модулей посредством двухстороннего строительного скотча либо липучки. Особенно остро этот недостаток могут оценить пользователи, установившие таким образом звонок на поверхности подвижной конструкции (входная дверь, ворота, калитка и т.п.).
Потребность системы в периодической замене батареек либо подзарядке аккумуляторов.
Вероятность перебоев при передаче радиоволнового сигнала от одного модуля к другому ввиду возникновения непредвиденных помех.
Необходимость предусмотрения пыле- и влагозащиты для внешнего кнопочного модуля звонкового устройства в случае его монтажа в условиях улицы.

Таким образом, проанализировав все характеристики беспроводных систем оповещения, а также особенности и потребности вашего жилища, вы сможете подобрать подходящий для себя дверной звонок, а также беспроблемно осуществить его установку в оптимальном для этого месте.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

Внутренний блок и кнопка работают от батареек.
Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Основные виды дверных звонков

Механические

Звонки, напоминающие велосипедные. Металлический колокольчик внутри или зацикленный пружинный механизм, приводимый в действие нажатием кнопки или оттягиванием рычага. Не требует подключения. Нужно только закрепить на двери.

Плюсом является простота установки, а минусом – низкая громкость и поглощение звука материалом двери.

С проводом

Самый громкий и мощный из звонков. Работает от электросети, имеет регулируемую громкость, настраиваемую мелодию и т.д.

Беспроводные

Работают от батареек, поэтому, когда батарейка на исходе, звук тихий. Если батарейка села, то приход гостей можно даже не услышать.

Принцип действия

Принцип действия беспроводного звонка

Подводное и беспроводное устройство работают схожим образом. В случае проводных моделей при нажатии кнопки цепь замыкается, а сигнал передается на динамик по проводу. Для беспроводных изделий нет необходимости в замыкании цепи. При нажатии на кнопку срабатывает передатчик, который отправляет сигнал по беспроводному каналу на звонок. Существуют устройства с комбинированным принципом действия. Например, кнопка может получать питание от батарейки, а сам источник звука – от стационарной розетки.

Скорость передачи сигнала зависит от разных факторов. К ним относятся расстояние, на которое должен передаваться беспроводной сигнал, наличие преград

Важно помнить, что бетонные и металлические конструкции, а также другие массивные преграды, могут уменьшить силу сигнала

Схема изделия проста. В устройстве есть две платы для кнопки и приемника. Также имеется третья схема для генератора сигналов, которая отличается отсутствием сбоев.

Беспроводные модели

Беспроводные звонки состоят отдельно из кнопки и динамика. Их довольно легко установить своими руками. Не нужно штробить стены и использовать провода. Достаточно иметь батарейки и установить устройство на скотч.

Классическая проводная модель

Но недостаток таких звонков в том, что они могут быстро выходить из строя, приходится постоянно менять батарейки, а также они подвержены изменениям погоды и могут не работать в дождь.

Также такие модели будут немного дороже, чем проводные.

Установить дверной звонок своими руками довольно легко. Необходимо иметь ряд простых инструментов и знать базу по электрике. А какой именно тип устройства лучше использовать, это решает сам хозяин дома.

Подключение электрозвонка в квартире, доме
