Применение виброопор ОВ повысит качество обработки деталей
Вибрации, возникающие при работе оборудования, влияют на качество продукции, повышают износ узлов, оказывают разрушающее действие на материалы. Биения особенно заметны при шлифовке. Защитой станет установка каждой единицы на виброопоры, препятствующих воздействию станков друг на друга, на твердое основание, сил обратной реакции. Для отдельных обрабатывающих механизмов разработаны различные типы таких опор. Широкое применение виброопоры ОВ вызвано тем, что она обеспечивает защиту в осевом и продольном направлении.
Регулируемая виброопора SE 1
Резинометаллические опоры ОВ для металлорежущих станков
Предназначены для защиты от пассивной (исходящей извне) и активной (возникающей в узлах и распространяющейся на окружающие предметы) вибрации. Принцип работы – на сжатие.
ОВ-31
Резинометаллические виброопоры ОВ-31 ОВ-70
Резинометаллические виброопоры ОВ-70
Такие опоры создают возможность установить оборудование без анкерного фундамента. Сокращает затраты при подготовке цеха, позволяет перемещать или производить замену на станок с другой рамой. Позволяет эргономично использовать площади. Снижение вибрации, передающейся через полы, делает возможным металлообработку в мастерской, без существенного шумового воздействия на другие помещения в здании.
Предназначены для станочного парка с повышенной или нормальной характеристикой точности, ТУ2-024-5997-87. Наглядно представлены на чертежах 3d.
Опорная часть не будет нуждаться в техническом регулярном обслуживании, ревизии, сохранит свои рабочие характеристики при отсутствии значительных агрессивных воздействий на резину.
Конструкция
Составляющими элементами являются:
- шпилька с квадратом под ключ;
- крышка;
- верхняя и нижняя гайка;
- шайба – 2 шт;
- резинометаллический амортизатор (резиновый элемент + фланец).
Все металлические детали, наглядно представленные на чертеже 3d, имеют антикоррозийное покрытие.
Эксплуатационные условия для резины такие же, как установлены нормами для производственных помещений, где постоянно работают люди. Нагревание выше +60°С оказывает разрушающее действие на эластичные части. Замораживание дает растрескивание резины под нагрузкой.
Виды виброопор
Критерии выбора
В технических характеристиках указывается минимум и максимум нагрузки, при которой опора работает эффективно. Вес металлообрабатывающего станка нужно распределить на соответствующее количество точек 3d одной модели (например, ов 70) или выбрать более мощную — ов 31м. Кроме того, они отличаются высотой регулировки.
Назначение регулировки
Длина резьбы на шпильке не предназначена для выравнивания резких перепадов 3d уровня полов. Ее цель – задать, регулировкой посадки гайки, равномерное распределение веса станка на основание. Поэтому оптимальным будет сочетание таких условий:
- Наименьшее расстояние от крышки виброопоры до станины, максимальный проход гайки;
- Одинаковое сжатие всех резиновых подкладок, равномерная обтяжка.
Несколько источников колебаний в одном помещении могут в некоторые моменты совпадать по частоте. Устройство ов 31м, ов 70 относится к низкорезонансным, не допускающим больших амплитудных 3d перемещений станины.
Рейтинг лучших: 5 проверенных моделей
Подобрали пять моделей современных виброплит от проверенных производителей.
CHAMPION PC9045F
Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.
Относится к профессиональному строительному оборудованию.
Применяется для таких задач:
- Ремонт дорожного покрытия.
- Укладка асфальта.
Утрамбовка щебня и песка.
Ключевые особенности:
- Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
- Ручной стартер для запуска.
- Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
- Виброплита оснащена топливным баком на 3,6 литра.
- Максимальная уплотняемая площадь — 416 м2/ч.
Что говорят пользователи:
- Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
- Прекрасно заводится в мороз;
- Легко перемещается вручную (не требует много усилий);
- Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.
DDE VP160-HK
Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.
Ключевые особенности:
- Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
- Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
- Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
- Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
- Есть транспортировочные колеса для удобного перемещения.
Что говорят пользователи:
- Большой моторесурс у двигателя.
- Высокое качество материалов, из которых изготовлен аппарат.
- Удобна в работе.
RedVerg RD-29155
Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.
Ключевые особенности:
- Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
- Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
- Оснащена мягкой рукояткой, которая гасит вибрации.
- В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
- Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.
Что говорят пользователи:
- Простая в управлении.
- Лучший вариант по соотношению цена/качество.
Elitech ПВТ 60 БВЛ
Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.
Ключевые особенности:
- Двигатель виброплиты этой модели установлен на усиленной раме.
- Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
- Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
- Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
- Есть оросительная система с баком на 10 литров.
- Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
- В комплекте есть транспортировочные колеса для удобного перемещения по площадке.
Что говорят пользователи:
- Легко заводится.
- Неплохое качество сборки.
- Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.
CHAMPION PC5431F
Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.
Ключевые особенности:
- Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
- Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
- Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
- Есть датчик уровня масла в двигателе.
- Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.
Что говорят пользователи:
- Компактная и легкая виброплита, удобна в использовании и перевозке.
- Отлично выполняет свою работу.

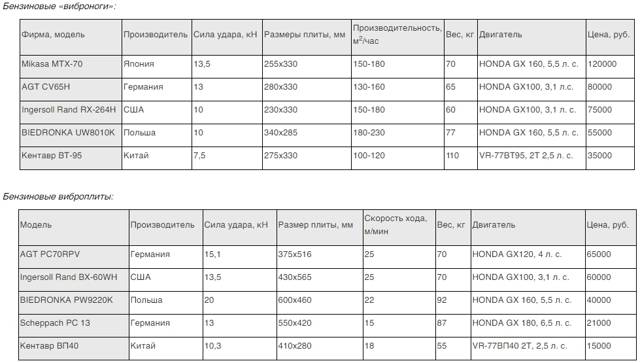

Общая характеристика вибраторов
К дополнительным показателям при выборе агрегатов относятся:
- Площадь рабочей поверхности.
- Вибрационное усилие.
- Мощность мотора и вид потребляемого топлива.
Площадь рабочей поверхности – данная характеристика определяет давление вашей плиты на одну единицу поверхности обрабатываемого грунта. У поверхности с малой площадью эта величина будет меньше. Данный параметр не должен превышать показатель 0,3. Наиболее высокую характеристику показывают модели с чугунной основой, у основ, изготовленных из других материалов данная цифра меньше. Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.
По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.
Виброплита с электрическим приводом имеет меньшую стоимость, чем дизельная или бензиновая, при этом производительность и мощность у нее на том же уровне. Недостаток состоит в том, что не везде есть доступ к электрической сети.
Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.
Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.
Как построить агрегат своими руками?
Для начала надо определиться, это будет переносной или колесный вариант?
Первая конструкция передвигается за счет нестабильности опоры (от вибраций). Достаточно приложить небольшое боковое усилие – и приспособление «поедет» в нужную сторону. Преимущество – конструкция состоит буквально из 4 элементов: платформа, рукоятка, электромотор, эксцентрик.
Важно! Нет возможности мгновенно убрать усилие с поверхности, можно лишь прекратить подачу энергии. С другой стороны – на поверхности не остаются следы от шин.. Колесный вибратор сложнее изготовить, необходима конструкция оси, дисков и пневмопокрышек
Жесткие колеса будут проваливаться в грунт при вибрации. Преимущество – агрегат легко перемещать, в любой момент можно оторвать плиту от обрабатываемой поверхности
Колесный вибратор сложнее изготовить, необходима конструкция оси, дисков и пневмопокрышек. Жесткие колеса будут проваливаться в грунт при вибрации. Преимущество – агрегат легко перемещать, в любой момент можно оторвать плиту от обрабатываемой поверхности.

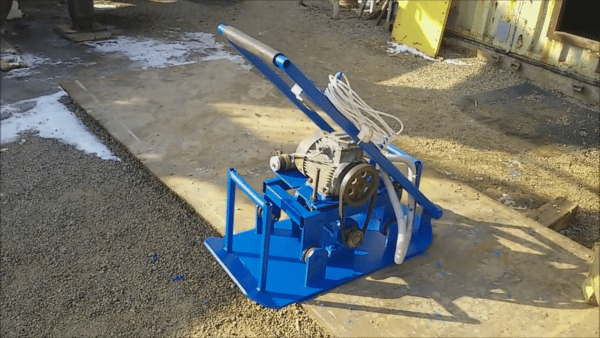

Рассмотрим пример изготовления переносной виброплатформы:
Станину (основание) изготавливаем из стального прокатного листа толщиной не менее 8 мм. Отступив по 10-15 см с каждого грая по ширине, делаем болгаркой несквозные пропилы.
Это необходимо, чтобы придать основанию лыжную конструкцию. Без этого плиту невозможно будет перемешать по грунту, лапа будет в него просто зарываться. Без надрезов согнуть лист такой толщины в домашних условиях нереально.
Затем тщательно завариваем стыки. С обратной (рабочей) стороны получились аккуратные загибы.
В середине плиты привариваем подиум для вибромотора. Для этого подойдут два П-образных швеллера, толщиной не менее 4-5 мм.
Важно! Двигатель должен быть четко сбалансирован по весу. Если сместить центр тяжести в сторону – виброплита при работе будет уходить в сторону большего веса
Вам постоянно придется прикладывать усилие для ее удержания.
Электромотор можно приобрести готовый, стоимость нового порядка 6-8 тыс. рублей.
Однако если стоит задача приблизить себестоимость к нолю, можно обойтись мощным электродвигателем от какой-нибудь списанной вентиляторной установки. На ось надевается эксцентрик любой конструкции. Можно порекомендовать наборной. Тогда вы сможете при необходимости регулировать возмущающее усилие.
Важно! Необходимо помнить, что обычный электродвигатель, в отличие от специализированного вибромотора, снабжен подшипниками вала, не рассчитанными на поперечные нагрузки. Поэтому заранее ищите запасные подшипник, поскольку штатные будут быстро изнашиваться.. Тем не менее, такие конструкции распространены среди самодельщиков, ввиду доступности подобных моторов
Дополнительно следует усилить корпус с той стороны, где устанавливается эксцентрик
Тем не менее, такие конструкции распространены среди самодельщиков, ввиду доступности подобных моторов. Дополнительно следует усилить корпус с той стороны, где устанавливается эксцентрик.
При завершении конструкции, не забудьте про демпферы рукоятки. Иначе вибрация, передаваемая на руки, может вызвать болезнь суставов запястья. Их можно сделать от старых подушек рамы автомобиля или любых резиновых изделий.
Конструкция работает не хуже заводских аналогов, а стоимость на порядок меньше.
Видео самодельной виброплиты. Конструкция и пример работы.
Что такое виброплита?
Для чего нужна виброплита
Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.
В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.
С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.
Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.
Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

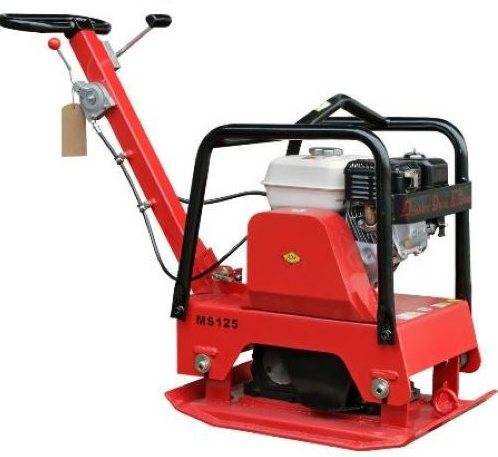

Конструктивное устройство механизма
На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.
Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.
Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.
Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.
Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.
Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.
Варианты комплектации виброплит
Классификация по питанию
- электрическую,
- дизельную и
- бензиновую виброплиту.
Электрическая.Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.
Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.
Бензиновая.Обойдется дороже чем электрические, но дешевле, чем дизельные.
Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.
Так же его недостатком будет и высокий шум, снижающий комфорт в работе.
Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.
Классификация по массе
Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.
Выделяют:
- Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
- Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
- Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.
Классификация по направлению движения
По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.
Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.
Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.
Дополнения в комплектации
Дополнительным плюсом будет если виброплита оснащена системой орошения.
Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.
Ремни и муфты должны быть защищены специальными кожухами.
Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.
Принцип работы и устройство рейки
Виброрейка состоит из двух элементов:
- Жесткая прочная рама. Состоит из двух параллельных реек или широкой планки, изготовленных из качественной легированной стали или толстого алюминия. Легкий алюминий не поддается коррозий, проще в уходе и долго служит. Стальные планки стоят дешевле.
- Вибрационная система. Бензиновый или электрический двигатель, приводящий раму в асинхронное движение.
Приспособление перемещается по плоскости вручную. При запуске мотора передается вращательное движение, обуславливающее поступательные колебания рейки. Вибрация рамы утрамбовывает раствор, выпуская воздух из пустот. Виброрейка с бензиновым двигателем более мощная и эффективная, чем с электрическим. Но работающий на бензине агрегат выбрасывает в окружающую среду вредные продукты переработки, поэтому уплотнение бетона в помещениях рекомендуется проводить прибором с электрическим приводом.
Разновидности вибрационных устройств
Разделяются на 3 вида:
- Плавающие, нераздвижные. Самые простые, предназначенные для частного применения. Их мощность не превышает 1,2 кВт. Площадь утрамбовываемой поверхности ограничивается длиной (не более 3 метров) плавающей жестко зафиксированной рейки.
- Телескопические, раздвижные. Приспособления практичные и универсальные, позволяющие трамбовать бетонные стяжки любой площади. Выдвигаясь, рейки увеличивают длину до 10 метров. Выравнивающая рамка таких агрегатов состоит из двух планок. Предназначены для использования профессиональными строителями. Конструктивно более сложные, стоят дороже плавающих моделей.
- Секционные. Рабочая часть увеличивается путем присоединения к правилу добавочных треугольных рамок. Функциональны, с удобной регулировкой.
- до запуска инструмент внимательно проверяется: планка должна быть чистой, крепежные элементы надежно стянуты;
- до функционирующего двигателя нельзя дотрагиваться;
- после выключения аппарата рейка промывается водой;
- при необходимости работать с бензиновой моделью в помещении обеспечить хорошее проветривание;
- электрический двигатель обязательно заземляется.
Цены на виброрейки
В таблице приведена стоимость на некоторые популярные модели виброреек:
| Марка | Питание | Мощность, кВт | Вес, кг | Цена, рубли |
| Impulse M35 | Бензин 0,71 л/час | 1,3 | 18 | 38 500 |
| TSS-MSD | Бензин 0,73 л/час | 1,2 | 13 | 69 400 |
| Masalta MSD4 | Бензин | 1,5 | 12,7 | 54 300 |
| RUSA VMAX (телескопическая 4-7 м) | Бензин | 3,9 | 106 | 82 700 |
| TCC BP 2 (2 м) | 380 В | 0,34 | 39 | 13 500 |
| TCC BP 6 (6 м) | 220 В | 0,34 | 61 | 26 500 |
| TCC BP (телескопическая) | 220 В | 0,34 | 48 |
Сборка элементарной виброрейки своими руками
Чтобы утрамбовать бетонное покрытие в небольшом помещении за 30 минут, собирается одноразовое устройство из подручных материалов. Для изготовления понадобятся:
- Ровная крепкая доска 3-3,5 см шириной 25-28 см, длиной 50-60 см.
- Ручка из бруска или жерди длиной до 1,5 м.
- Дрель с блокиратором кнопки.
- Крепежные алюминиевые пластины.
Собирается инструмент в следующем порядке:
- Поверхность доски должна быть гладкой, для этого она зачищается и шкурится.
- Дрель закрепляется алюминиевыми пластинами и саморезами на деревянной планке посередине так, чтобы ось вращения патрона и центр доски совпали.
- Ручка запиливается под углом и аналогично закрепляется на доске косым срезом.
- В патрон дрели устанавливается стержень со смещенным центром тяжести: обрезок арматуры, кривое сверло или зажимной ключ к патрону.
Варианты изготовления основных элементов
Конструкция виброплиты достаточно простая. Она состоит из четырех основных узлов:
- двигателя;
- плиты;
- рамы;
- вибратора.
Двигатель
В качестве привода для самодельного виброинструмента можно использовать:
- электродвигатель;
- бензиновый или дизельный двигатель внутреннего сгорания (ДВС).
Электродвигатель для виброплиты, которую планируется собрать, рекомендуется выбирать мощностью от 1,5 до 2 кВт. При этом скорость вращения должна составлять от 4000 до 5000 оборотов в минуту. Если мощность электромотора будет меньше указанной величины, то это скажется на производительности созданного агрегата в сторону ее понижения.
Электрический двигатель – это самая затратная часть самодельной установки. Для домашнего применения лучше покупать однофазные модификации электромоторов, например, в составе вибраторов ИВ-99Е либо ИВ-98Е, работающие от напряжения 220 V. Электродвигатель можно также снять и со старой неиспользуемой техники, например, со сверлильного станка. Нужно только, чтобы он соответствовал по мощности и оборотам.
Если оснащать самодельную технику электромотором, то для повышения безопасности выполнения работ рекомендуется устанавливать отдельно защиту, например, дифференциальный автомат либо устройство защитного отключения (УЗО).
Самодельную виброплиту можно также оснастить двигателем внутреннего сгорания. Если его покупать, то рекомендуется отдать предпочтение одноцилиндровым трехтакным моторам от фирмы Хонда. ДВС от бензопилы или мотоблока тоже подойдет.
Плита и рама
От двигателя движение вибратору передается ремнем — он установлен на шкивах. Изменяя размеры последних (диаметр), можно устанавливать необходимую скорость вибратора. Для ременной передачи подойдет автомобильный ремень. Плита изготавливается из стального либо чугунного листа толщиной 8-10 мм. Над ней располагается вся остальная конструкция. Чтобы сделать раму, используют металлические уголки 5 на 5 см или большего размера.
Вибратор
Вибратор для виброплиты можно приобрести заводского изготовления либо изготовить самостоятельно различными способами. Один из вариантов самодельного узла вибраций будет рассмотрен в следующем пункте.
Дополнительные конструктивные элементы
Легкие (до 75 кг), универсальные (75-90 кг) и среднетяжелые (от 90 до 140 кг весом) модели техники без возможности дистанционного управления оснащаются ручками из металлических труб. С их помощью оператор задает направление движения.
Для удобства транспортирования агрегаты оснащают также колесами. Их при необходимости можно снять. Чтобы перемещать самодельную плиту, можно взять колеса, например, со старой тачки.
Завершающие работы
После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.
После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.
Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.
| Заготовка деталей для крепления вала. Заготавливаются два куска угольника длиной по 10 см. и два кожуха ступиц на металлических пластинах. В эти кожухи ступиц потом впрессуем подшипники. |
| Сборка виброузла. Из заготовленных деталей собираем виброузел, в котором зафиксированы подшипники с продетым в них валом. С торца на вал крепится шкив. |
| Изготовление рамы и площадки для крепления мотора. Из профильной трубы сваривается рама с внешним периметром 40×60 см. Из стального листа толщиной 8 мм нарезается пластина 40×50 см. |
| Сборка петель. Напротив приваренных к пластине колец, к раме привариваем ответные кольца, так, чтобы их расположение полностью совпало. |
| Сборка всего узла. Подготовленную раму и поворотную пластину соединяем шпилькой через петли. Учитывая то, что конструкция будет вибрировать, шпильку вставляем через резиновые втулки. |
| Регулировка ремня. Для того чтобы задать подходящую степень натяжки ремня, с обеих сторон пластины, через шайбы, на вертикальную шпильку накручиваются гайки. |
| Монтаж стоек под раму. С каждого угла рамы приваривается по опоре длиной 10 см. Из листовой стали толщиной 8 мм вырезаются ответные опоры, которые будут крепиться к подошве виброплиты. Соединение опор будет выполняться через резиновые эластичные подушки. |
| Сборка амортизирующих опор. Заготовленные опоры и ответные планки, через резиновые подушки, стягиваются болтами. |
| Установка двигателя и примерка виброузла. |
| Подготовка плиты под подошву. Лист стали толщиной 10 мм размечаем так, чтобы получился прямоугольник 40×120 см. |
| Обрезка углов. По углам подготовленной плиты отмеряем по 50 мм с каждого края и соединяем метки диагональной линией, чтобы получился треугольник с прямым углом. |
| Загиб переднего и заднего края плиты. От переднего и заднего края отмеряется 100 мм, и на этом расстоянии чертится линия, параллельная краю пластины. |
| Сборка всех элементов. Собранная ранее конструкция, включая крепёжные кронштейны и моторную раму, прихватывается на подошву сваркой. Заодно провариваются линии сгиба по переднему и заднему краю сгиба подошвы. |
| Сборка и монтаж рукояти. В задней части подошвы привариваются петли, к которым крепится рукоять, сваренная в форме буквы «П» из профильной трубы. |
| Подключение и пробный запуск. Силовой кабель, через УЗО, подсоединяется к двигателю. Вибромашина включается в сеть и выполняется пробный запуск. |
Вибрационный механизм
Вибрационный механизм виброплиты, или вибровозбудитель, может иметь два варианта конструкции:
- дебалансный, представляющий собой неуравновешенный относительно оси вращения ротор;
- планетарный, использующий энергию подвижных элементов, которые перемещаются по специальным замкнутым дорожкам.
Изготовление планетарного механизма в домашних условиях нецелесообразно, поскольку он сложен как в создании, так и в обслуживании. Сделать дебалансный вибратор на сложно, а величина вынуждающей силы в обоих случаях одинакова, поэтому выбор очевиден.
Эксцентриковый ротор механически связан с двигателем посредством приводного ремня. Для этого на обоих элементах устанавливаются шкивы, находящиеся в одной вертикальной плоскости. С их помощью можно регулировать передаточное число, изменять частоту вибрации установки.
Читать также: Толщина зуба зубчатого колеса
Как собрать виброплиту своими силами
Материалы
- Лист стали размером 50х80см и толщиной 8 мм,
- Площадочный вибратор и электродвигатель к нему, к примеру ИВ-98Е. Некоторые умельцы мостерять виброплиты с двигателем от стиральной машины
- Два куска швеллера длинной до 45см,
- Болты М10 и М12 с гайками и шайбами,
- Металлические трубы длинной в 1,5 м и диаметром 20-25 мм,
- Амортизаторы.
Инструмент
- Аппарат для сварки,
- молоток,
- болгарка с отрезными кругами,
- дрель и комплект сверл по металлу к ней,
- набор гаечных ключей,
- рулетка и маркер.
Пошаговая инструкция по сборке виброплиты
- На стальном листе, с двух сторон, выполняют надрезы примерно 5 мм глубиной, этого достаточно, чтобы согнуть лист. Причем от переднего надрез должен отступать на 10 см, а от заднего на 5 см.
- Сгибают края листа под углом на 20-30 градусов, а места сгиба заваривают.
- Заготовленные швеллера приваривают параллельно согнутым краям. Расстояние от центральной линии листа до швеллеров около 5-10 см.
- В центр швеллеров монтируют вибратор, закрепляя его ножки с помощью электродрели и болтов с гайками и шайбами,
- Плите крепят амортизационные подушки,
- Из трубы формируют п-образную ручку, на краях которой высверливают отверстия под болты,
- С помощью металлических уголков через амортизаторы закрепляют ручку к подошве,
- Присоединяют кабель электропитания, обеспечивают пускозащиту.
Выполненная таким образом виброплита будет иметь массу около 60кг. Для удобства её транспортировки можно к ней добавить ось с колесиками.
Совет! При желании увеличить вес виброплиты к ней можно приварить несколько металлических листов или арматурных прутьев.
Перед первым запуском конструкции проверьте все её узлы на надежность крепления, отсутствие. повреждений и сколов. Держите её в чистоте, и самодельная виброплита прослужит очень долго.
Если для механизма вы выбрали бензиновый двигатель, то придется почаще чистить свечи, проверять уровень масла, менять фильтры.
Первый раз масло следует поменять уже через 25 часов работы, после можно через 80-100часов. Масло заливать лучше при нагретом, но выключенном двигателе.
Сделав виброплиту своими руками можно сэкономить до 10 000рублей.
Постоянный адрес статьи
