Проводка и развод электрики в квартире своими руками

Сборка и подключение домашней сети

Из оборудования для штроб понадобятся:

  • Болгарка.
  • Перфоратор и коронка на него, с помощью которой делаются гнёзда под распределительные точки и розетки. Лучше алмазная, так как отверстия будут ровнее.
  • Долото.

Для самой установки линии потребуется следующий инструментарий:

  • Пассатижи и кусачки.
  • Нож для работы с кабелями.
  • Набор отвёрток с изолированными ручками.
  • Пресс-клещи. Они пригодятся для огильзовки провода.
  • Индикаторная отвёртка.
  • Тестер для проверки линии.
  •  Шуруповёрт.
  • Гипс и шпатель для его укладки.

*(Позаботиться обо всех инструментах нужно заранее)

А перед самим монтажом останется вспомнить про правила техники безопасности. Работа с электричеством сложнее и опаснее простого ремонта, поэтому пренебрегать правилами здесь не стоит. В первую очередь подбирается правильная одежда — обувь не должна скользить, обязательно должны быть перчатки с изоляцией на ладонях, респираторы и специальный закрытый костюм.

После нужно проверить, действительно ли квартира обесточена перед удалением старой проводки. Все выходящие наружу провода отсоединяются от счётчика, ставится времянка.

*(Безопасностью при работе с напряжением пренебрегать нельзя)

Далее следует проверка оборудования, которое должно быть исправным. А последним шагом будет поиск напарника, потому что устанавливать проводку в одиночку не стоит. Вдвоём работа будет идти быстрее, помощь со стороны может пригодиться в любую минуту, да и не стоит забывать о риске несчастных случаев — тогда будет кому оказать первую медицинскую помощь. И, кстати, о ней — аптечка должна быть под рукой каждый день работы, как и огнетушитель.

Осталось выполнить сам монтаж проводки, что происходит в четыре шага:

  1. Штробы и подрозетники. Границы штроб намечаются болгаркой, канавки выбиваются долотом (подрозетники тоже). Это самый шумный шаг, так что лучше предупредить соседей о том, какая работа предстоит и проводить её в будни, пока все на работе. Штробы можно делать и штроборезом, это будет быстрее, аккуратнее, безопаснее, но не менее шумно. А ещё для работы подобного оборудование потребуется подключение к электросети и длинный удлинитель, чтобы протянуть штроборез даже в самые дальние комнаты.
  2. Установка самих кабелей. Сначала отрезается часть кабеля нужной длины и продевается в гофр, если он необходим. Кабель укладывается в штробы, его концы уводятся в подрозетник. Он же промазывается закрепляющей смесью или алебастром, штробы тоже промазываются через каждые 50 сантиметров. Концы гофры останется завести в вводный щиток, смазать смесью ещё раз и подсоединить все провода к клемме щитка. Теперь вводный щиток ставится на своё место – перед этим нужно сделать отверстия для крепежей и установить в лунки дюбели. После установки вводного щита все провода изолируются и помещаются внутрь него.
  3. Теперь можно заниматься отделкой, но перед этим подрозетники забиваются бумагой, а временный щиток – плёнкой. Счётчик тоже лучше прикрыть, так как с него можно сорвать пломбу случайно. Монтажные работы можно считать оконченными, когда все провода подключены и спрятаны, распределительные коробки прикрыты крышками, а электрощит полностью собран и готов к работе.

*(Подсоединение к сети — последний этап прокладки домашней электросети)

Когда с полной отделкой будет покончено, остаётся сделать самое простое — установить купленные розетки, включатели и элементы освещения. Это не сложная задача, но лучше сначала посмотреть пару видео уроков, чтобы правильно подключить эти устройства к электросети. Далее собирается распределительный щит, а к нему после подключаются внутренние линии квартиры.

Останется только подключить ввод, но это делают уже не владельцы квартиры, а специалисты электрокомпании, которая и поставляет электричество в дом. Только после того, как щит будет подключён, можно будет включать автоматы и проверять проделанную работу. Схему, по которой делалась новая проводка, стоит сохранить до этого момента.

Прокладка проводки в доме — это ответственное занятие, требующее внимательности, терпения и правильного планирования. Ведь от качества самой сети и её размещения будет зависеть жизнь всех людей, живущих в квартире с новой проводкой. А определиться, по плечу ли будет такая сложная задача, а также как её правильно реализовать, поможет эта статья. Здесь собрана вся основная информация о том, как провести электричество в квартире по всем правилам.

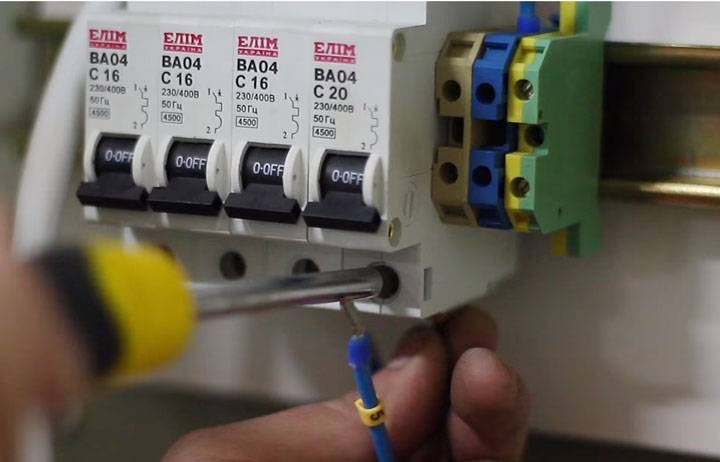

Схема квартирного щитка

  • По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
  • Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
  • Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

  • Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
  • Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

  1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
  2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
  3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

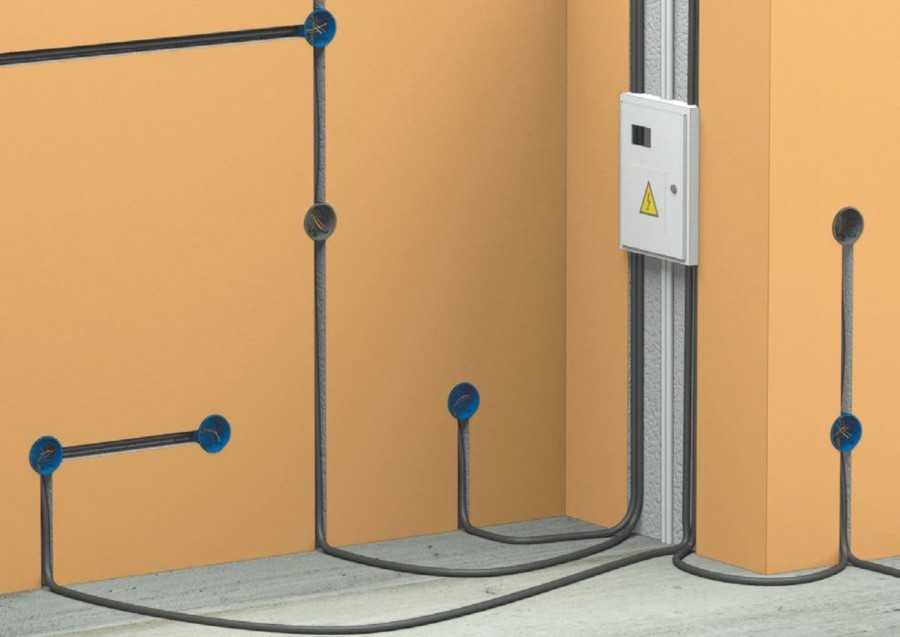

Скрытая прокладка проводов

  1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
  2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
  3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
  4. Концы проводов выведите в подрозетники и распределительные коробки.
  5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

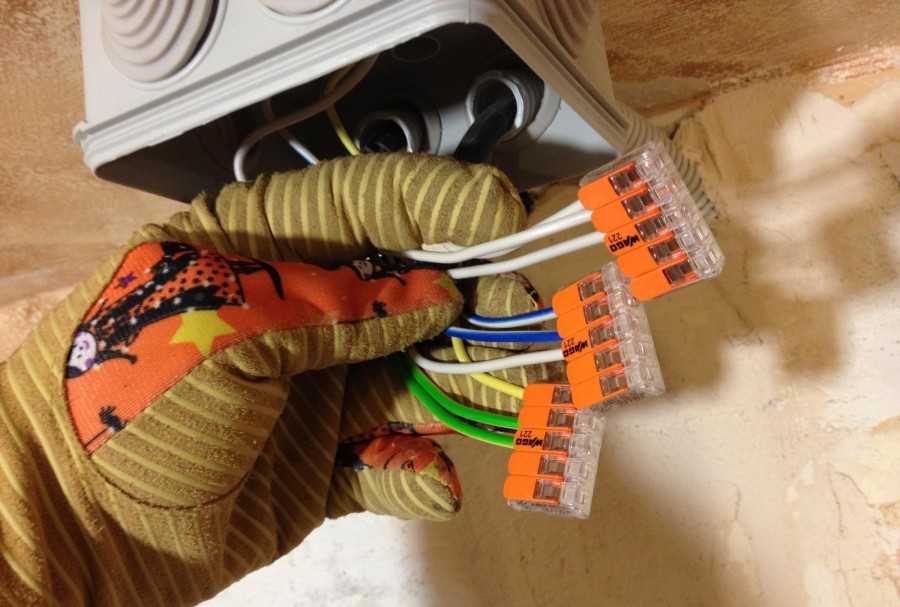

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

  1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
  2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
  3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
  4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Основные риски при желании провести электротехнические работы

Существует выражение «сдать квартиру под ключ». Основная суть такого понятия строится на полном выполнении всех работ, включая и электрику, которую представляют типовые схемы проводки в квартире.

И, поскольку при таком стандартном выполнении общего спектра отделочных и монтажных процессов всё проводится согласно единому утверждённому проекту, то вполне естественно, что жильцам при заселении приходится вносить множество изменений в планировку, а также в порядок размещения электро точек.

Кого то не устраивает качество работ, кому-то хочется изменить шаблонный порядок и установить всё по новому, согласно собственным запросам. Это в свою очередь обязывает к дополнительным тратам и немалым. А ведь сама квартира уже обошлась в огромную сумму и лишние расходы мало кому понравятся.

Выбор автоматов и кабеля

Приобретение автоматов осуществляется исходя из применяемых приборов. Их мощность может быть совершенно разной:

  • для розеток и кондиционера — 16 А;
  • для кухонных приборов — 25 А;
  • для всех комнат — 32 А.

На мощность оказывает влияние сечение кабеля. Чтобы проводка была выбрана правильно, необходимо осуществить такие расчеты:

  1. суммируется мощность всех приборов, подключаемых к сети (с запасом по 100 Вт на каждый прибор);
  2. полученное число делится на 220.

При получении числа в пределах от 12 до 15 можно воспользоваться кабелем сечением 1,5 мм². При большем показателе выбирается более толстый провод.

Специалисты рекомендуют выбор кабеля делать исходя из нагрузки. Наилучший вариант — использование негорючего провода ВВГ НГ или ВВГ сечением:

  • 1,5 мм² (двухжильный) — для осветительных приборов;
  • 4 мм² (трехжильный) — для электрической плиты на кухне, кондиционеров и всех мощных приборов;
  • 2,5 мм² (трехжильный) — для розеток и других приборов.

В обязательном порядке алюминиевый провод меняют на медный кабель, который отличается более продолжительным эксплуатационным периодом и лучшим прохождением тока.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

  1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
  2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
  3. Поворот трассы должен осуществляться только под прямым углом.
  4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
  5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
  6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
  7. В каждой комнате должна быть обязательно распределительная коробка.
  8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
  9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

  • схема электропроводки в трехкомнатной квартире;
  • схема электропроводки в однокомнатной квартире.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м2, то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм2 для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм2.

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Где запрещена открытая проводка

  • Запрещена открытая электропроводка проводов в ванных и санузлах;
  • Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
  • Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.

Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.

Прокладка электропроводки в квартире

Открытая электропроводка

Монтаж открытой электропроводки – подробная пошаговая инструкция

Наружная проводка в деревянном доме

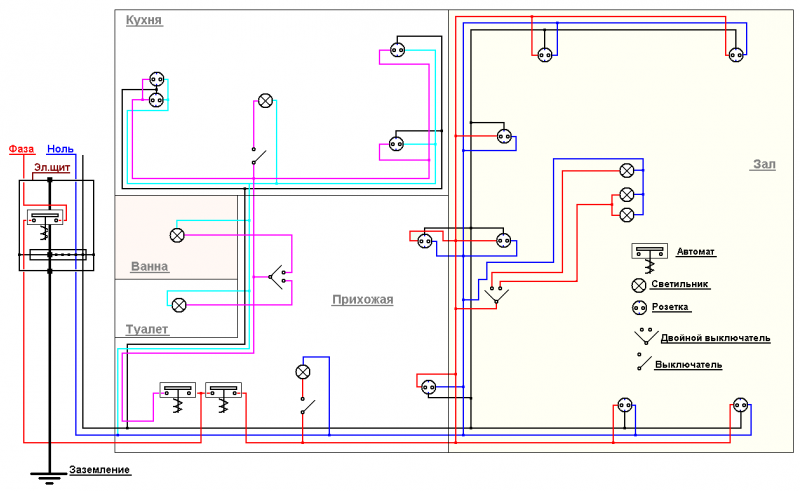

Схема электропроводки в квартире – типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Кабель каналы для прокладки открытой электропроводки

Составление план-схемы

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

  • Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
  • Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
  • Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
  • Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
  • Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
  • В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
  • Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.

Основные моменты в планировке домашней сети

Несмотря на все предосторожности, есть одна работа, связанная с электромонтажным процессом, которую могут и должны выполнить именно жильцы квартиры. Имеется в виду составление плана прокладки новой сети и определение мест расположения электро точек.

Только хозяева квартиры могут составить такую схему и обозначить на ней следующие моменты:

  • Места, где удобнее всего будут расположены розетки и выключатели.
  • Наиболее подходящие высоты от пола до нахождения электро точек.
  • Количество потолочных и настенных светильников и участки их закрепления.
  • Тип проводки (открытый или скрытый) и так далее.

Важно очень ответственно подойти к выполнению данной задачи. Сделать схемы отдельно на каждое помещение

Особое внимание обратить на помещения с повышенной влажностью (ванную комнату, кухню). Можно взять в качестве образца фото проводки в квартире, найденное в интернете, если планы размеров и планировок соответствуют.

Умеющие работать в специальных компьютерных программах типа CAD могут сделать более чёткие схемы, используя заложенные в программу обозначения различных деталей и элементов непосредственно относящиеся к электрике. Их обозначения всецело совпадают с утверждёнными официально. Такие схемы будут более понятны для профессиональных электриков.

Как правильно разместить розетки?

Прежде, чем приступить к установке розеток, монтируют вводный щиток. В него помещают специальные предохранители (устройства защитного отключения – УЗО). В случае чрезмерного напряжения они успеют обесточить систему, предотвратив замыкание или возгорание.


Профессиональные электрики настоятельно рекомендуют выбирать для кухни мощные УЗО с высоким уровнем влаго- и пароустойчивости. Эти агрегаты будут работать значительно дольше и обеспечат надежность и безопасность всей системы

К каждому элементу УЗО отдельным шлейфом подключают (в зависимости от потребности) до 5 параллельных соединений. Цепи местного и общего освещения подсоединяются отдельно. Когда щиток установлен, приступают к организации корректной разводки розеток на кухне.

Для такого мероприятия действуют общие правила:

  1. В непосредственной близости от мойки или плиты розетки никогда не размещают. Попадание влаги и горячих паров, возникающих во время готовки, может спровоцировать деформацию корпуса детали, короткое замыкание или возгорание.
  2. При прокладке соединительного кабеля не оставляют обвисающих длинных проводов, а подтягивают их к стене подходящими крепежными элементами.
  3. Сама розетка должна быть 16 амперной. Более слабые детали в итоге не выдержат интенсивной эксплуатационной нагрузки, начнут плавить или искрить и в скором времени потребуют замены.
  4. Располагают розетки в диаметре не более 1 метра от электроприбора. Большее расстояние потребует использования удлинителя, а это будет неудобно и небезопасно.
  5. Устанавливают розетки в четком соответствии с общими стандартами безопасности (на расстоянии 30-40 см от пола). Если в доме есть дети, оборудуют скрытые розетки или «прячут» их в столешнице либо других предметах мебели.

Чтобы розетка служила долго и выдерживала полноценную эксплуатационную нагрузку, выбирают модели, оснащенные никелированными ламелями и керамическими пластинами. Они отличаются выносливостью и полноценно работают в активном режиме в течение длительного времени.

Какого сечения провода нужны для прокладки?

У каждого кабеля или провода есть характеристика – площадь поперечного сечения токопроводящей жилы, которую измеряют в квадратных миллиметрах. Площадь сечения говорит о способности пропускать определенный ток.

Зная точно, использование каких электроприборов будет осуществляться, можно произвести расчет суммарной нагрузки

Для этого нужно взять паспортные данные устройств, принять во внимание их одновременную работу, все значения суммировать и найти потребляемую мощность. Если паспортов нет, данные можно отыскать в Интернете

Чтобы рассчитать ток потребления на каждом участке, нужно воспользоваться формулой:

I сум = P сум / U ном, где I сумм – суммарный ток нагрузки на участке цепи, P сумм – суммарная мощность приборов, включенных в цепь, U ном – номинальное напряжение в сети (бытовое).

К примеру, нужно рассчитать участок, на котором будет одновременно включен компьютер (750 W), настольная лампа (100 W), обогреватель (1,5 kW) и еще будет время от времени работать электрочайник (1,75 kW). Получаем мощность на пике – 4,1 киловатта. Подставляем значение в формулу, получаем ток потребления 18,6 А.

Если ваша домашняя сеть не слишком разветвлена и нагружена, то стоит к полученному результату прибавить 5 ампер. Необходимо учитывать то, какой вид провода будет в применении.

По расчетам, приведенным в примере, видно, что нагрузка на участок будет достаточно серьезной. По таблице получается, что с ней смогут справиться три единичных провода, которые нужно прокладывать одним пучком, сечение по 2,5 мм каждый. Либо можно использовать один трехжильный провод с сечением 4 мм.
