Как подключить вилку к варочной панели электролюкс с 4 проводами?

Особенности

Причина популярности индуктивных плит вполне понятна: они столь же комфортны, как простые электрические, но при этом более экономичны. Практичность такого устройства вряд ли может ставиться под сомнение. Однако подключение индукционной варочной панели имеет свои тонкости и нюансы. Обычно производители указывают, что оно должно производиться только специалистами-электриками.

Проблема в том, что стоимость услуг специалиста довольно высока, и закономерно появляется желание подключить индукционную панель своими руками. Для этого придется основательно изучить тему и особенно ключевые технические требования. Они касаются:

  • точек подсоединения;
  • типа и сечения используемых кабелей;
  • их общей длины.

Подсоединение варочной панели к сети без вилки

Самостоятельное без штепсельного разъема к сети электроснабжения требует определенных навыков в области электротехники. Желательно предварительно рассмотреть схему правильного подключения простой варочной панели.

Для монтажа устройства потребуются ряд подручных инструментов и приборов:

  • отвертка;
  • мультиметр;
  • опресовочные гильзы либо наконечники;
  • изоляция ПВХ;
  • термоусадка с сечением 6-8 мм.

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

  • коричневый и черный провод от варочной панели соединяют вместе в одной точке;
  • жилу синего цвета соединяют с проводом N;
  • провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.

Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.

Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен .

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

  1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
  2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм2) кабель будет нагреваться.
  3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
  4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
  5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
  6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

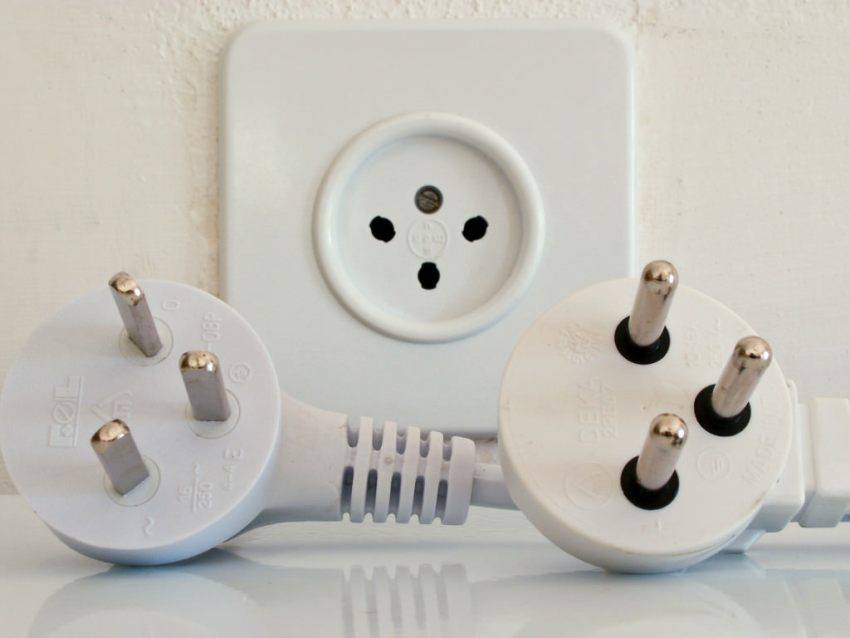

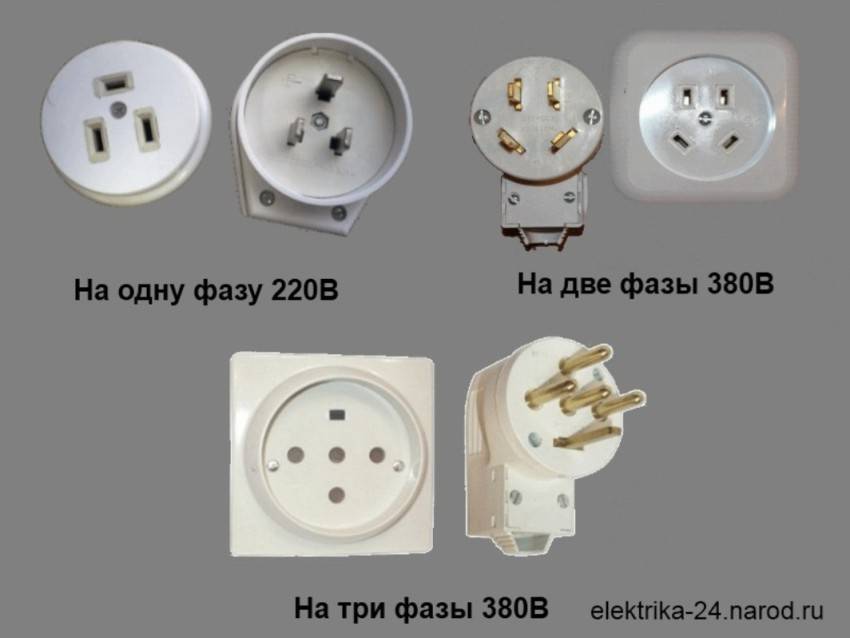

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

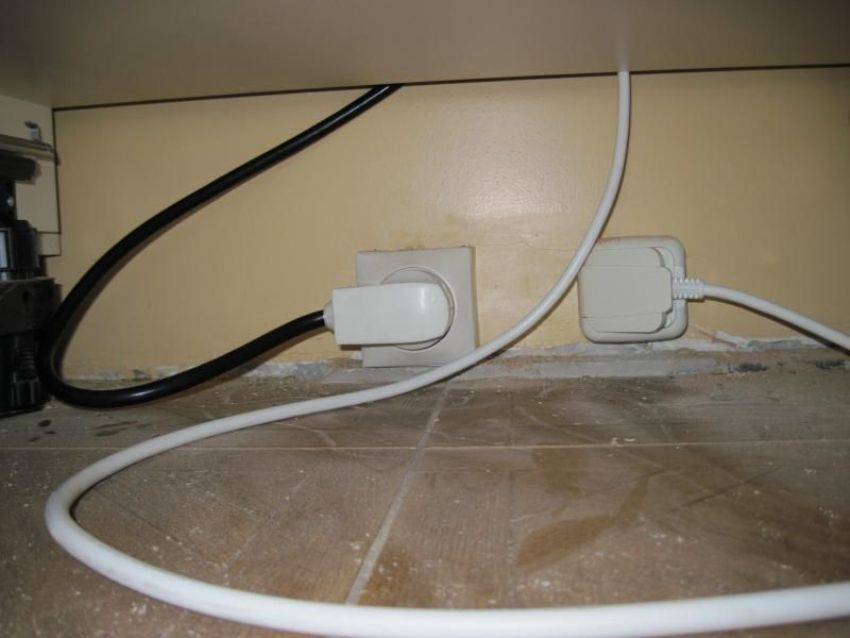

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

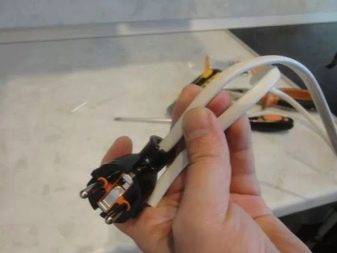

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

  • Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
  • Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

  • Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
  • Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

Требования к установке варочной поверхности

Установка варочных поверхностей может проводиться самостоятельно только с соблюдением определенных правил.

Обеспечение вентиляции

Над конфорками рекомендуется устанавливать вытяжки, позволяющие абсорбировать испарения от приготавливаемой на плите пищи.

Необходимо соблюдать требования к расстоянию от варочной поверхности до нижней площади вытяжки. Для электрических плит оно должно быть не меньше 70 см, а для газовых – на 10 см больше.

Требование к столешнице

Второе правило связано со способностью столешницы, на которую крепится техничка, выдерживать высокую температуру: минимум 100°С.

Границы допустимого соседства

Следующее требование предписывает установить прибор так, чтобы оставлять расстояние между границами площади плиты и вертикальными поверхностями, расположенными вокруг нее: стены и корпуса соседних шкафов. Оно должно составлять 15 см, не менее.

Прямая линия электропроводки

При подключении электрических варочных панелей к электросети необходимо использовать прямую линию электропроводки от щитка до устройства. Ее нужно заводить на устройство защитного заземления (УЗО) номинала, соответствующего потребляемой мощности.

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

  • соединяются вместе три фазных провода (L1, L2, L3);
  • соединяются вместе два нулевых провода (N1, N2);
  • зеленый провод подсоединяется к «земляной шине».

Кабель для электроплиты и варочной панели

Подключение варочной панели производят строго по инструкции. Если сечение проводов и розетка неправильно подобраны, а панель неверно подсоединили, то это может привести к пожару. Согласно требованиям ПЭУ (правила устройства электроустановок), кабель для варочной панели может быть только медным. Алюминиевый разрешается прокладывать только если его сечение  — 16 кв. мм и более. К квартирам это не относится.

Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

  • номинальное напряжение;
  • материал, из которого изготавливаются жилы провода;
  • сечение кабеля;
  • удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Требования, которым должен соответствовать электрокабель

Не всегда в комплекте с электрической плитой идет кабель — в этом случае его придется покупать отдельно

Но как его выбрать? На какие моменты обратить внимание?. Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

  1. Мощность. Она указана в техпаспорте. Именно от мощности зависит сечение провода, точнее то, каким оно должно быть. Если мощность прибора, подключенного к однофазной сети не более 3 кВт, то размер сечения, который подойдет в этом случае, составляет 1,5 кв. мм, для мощности 3-5 кВт — 2,5 кв. мм, 7,5-10 кВт — 6 кв. мм. Если подключение происходит к трехфазной сети, а мощность не более 5 кВт, то размер сечения будет 1,5 кв. мм, при мощности в 10 кВт необходим проводник диаметром 2,5 кв. мм.
  2. Фазность подключения. Этот фактор зависит от количества жил кабеля. Он бывает трехжильным или пятижильным. Количество жил кабеля зависит от сети электропитания в доме, а сеть бывает однофазной или трехфазной. Для однофазной сети кабель должен иметь три жилы (нулевую, фазную и жилу заземления). А для трехфазной сети провод состоит из пяти жил (нулевой, заземляющей и трех фазных).

Технические характеристики, влияющие на подключение варочной панели к сети

При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой

Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.

Варочные панели бывают разными и различаются они по типу нагревательного элемента:

  • ТЭНы;
  • газовые;
  • индукционные;
  • комбинированные (электрические и газовые конфорки).

Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.

Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Осуществление схемы подключения варочной панели и духовки

В соответствии со строительными правилами и нормами (СНиП) должно выполняться при помощи радиального метода, а именно: для  питания должен быть выделен отдельный кабель, который протягивается от места с главным распределительным щитом. На этот кабель ни в коем случае нельзя производить установку других розеток и электроприборов.

Перед включением прибора с однофазной системой стоит изучить инструкцию

Чтобы подключить поверхность с электроплитой, схема предусматривает наличие в квартирах только одной фазы с показателем напряжения в 220 В.

В частных домах рекомендуется применять трехфазную схему подключения от главной линии электрического снабжения. Если будет произведен именно этот способ подключения, то в период одновременной работы нескольких конфорок основной уровень нагрузки будет оказываться не на одну фазу, а равномерно распределится между тремя фазами и предотвратит перенапряжение сети.

Обязательно нужно изучить схему подключения

Если же вход питания на клеммной коробке прибора изначально разработан для работы в сети с напряжением 220 В, тогда его требуется переделать, чтобы прибор мог нормально функционировать с трехфазной сетью с напряжением в 380 В. В этих ситуациях нужно выполнить следующие действия:

  • первым делом необходимо при помощи отвертки произвести ослабление болтов зажимов клемм;
  • требуется вытащить перемычки;
  • в результате должно получиться 5 мест для подключения;
  • чтобы нагрузка распределилась равномерно, требуется установить схему с двумя фазами – с нулем и заземлением.

Схема подключения к однофазной сети

Стоит обратить внимание, что во многих схемах подключения фазы имеют следующие обозначения:

  • 1L;
  • 2L;
  • 3L;
  • нулевой проводник имеет пометку N;
  • заземление — знак «земля».

Бывают случаи, когда некоторые изготовители не используют встроенные клеммные коробки, они выполняют выведение из устройства проводов с разными цветами, при этом те могут соединяться друг с другом.

Важно знать назначение всех проводов в соответствии с их цветами:

  • заземление выполняет провод с желтой окраской, он имеет зеленую продольную полосу;
  • нулевой провод может иметь зеленую или голубую окраску;
  • фазы могут иметь любые расцветки.

Варочная поверхность к области радиального кабеля подсоединяется при помощи коробки клеммных колодок или розетки. Обычно различий в схемах и методах монтажа между газовой плитой и варочной поверхностью не наблюдается.

Схема подключения

Подключение установленной плиты к розетке или настенной коробке производится при помощи кабеля питания. Если он не предусмотрен в комплекте, то данное изделие требуется приобрести отдельно. При выборе стоит учитывать показатели сечения и количество жил. На выбранный кабель устанавливается вилка.
