Монтируем рольставни быстро и легко своими руками – Инструкция

Крепление каркаса

Конструкция избавляется от заводской защиты – снимается пленка и заглушки на технических узлах фиксации. Собранный каркас устанавливается на подготовленное место так, чтобы ранее созданные отверстия совпадали друг с другом

Перед креплением важно проверить не только соответствие точкам фиксации, но и горизонтальность блока и направляющих. Если осуществляется установка сантехнических рольставней, то перед креплением может потребоваться предварительная обработка силиконовым герметическим составом

Монтаж производится с помощью саморезов, комплектных метизов или других фиксирующих приспособлений, рекомендованных изготовителем. На заключительном этапе необходимо вновь обработать точки крепежа замазками и герметиками, которые оберегут металлические элементы от коррозии.

Последовательность монтажных работ

Теперь давайте рассмотрим непосредственно сам процесс крепления рольставней своими руками. Для обеспечения соответствующего качества выполнения работ нужно придерживаться определенной четкой последовательности монтажа. В целом установка оконного устройства делится на следующие этапы:

• рольставни извлекаются из упаковки, затем отвинчиваются саморезы, которые удерживают крышку корпуса устройства;
• выполняется крепление направляющих болтов конструкции;
• осуществляется монтаж боковых крышек направляющих приспособлений;
• после крепления крышек необходимо проверить, установлены ли направляющие конструкции в строго вертикальном положении, а корпус рольставен – в горизонтальном;
• теперь можно уже надежно зафиксировать короб в горизонтальном положении;
• полотно устройства нужно наполовину опустить вниз по направляющим дабы убедиться в их правильном расположении;
• на верхнюю ламель одеваются держатели ламелей, после чего полотно необходимо опустить в нижнее положение;
• пружина механизма заводится нужное количество раз в направлении часовой стрелки;
• осуществляется установка полотна внутрь восьмигранного вала;
• полотно рольставен плотно сматывается внутри корпуса при параллельном удерживании его за нижний край;
• в нижней ламели устанавливаются специальные пластиковые ограничители;
• крышка короба возвращается на свое прежнее место и крепится саморезами к корпусу устройства.

Виды и особенности

Рольставни давно уже стали популярным материалом, способным выполнять защиту окон, дверей, ворот гаража и других пространств.

Они не только справляются с защитой, но и плотно скрывают помещение от попадания солнечных лучей и шума, производимого со стороны улицы.

Рынок предлагает множество рольставней, отличающихся по технике производства, материалу, с помощью которого создано изделие, способу установки и эксплуатационному назначению.

По способу установки такие изделия подразделяют на встроенные и накладные. Накладные изделия устанавливаются поверх проема, который нуждается в защите, а встроенные устанавливаются во внутреннюю часть проема.

Специалисты рекомендуют использовать рольставни с внутренней установкой, потому что они устойчивы к механическому воздействию, плотно держатся, не подвергаются искривлению, и с эстетической точки зрения привлекательнее, чем второй вид.

По материалу, добавленному в производство, рольставни разделяют на:

• пластиковые.

Они не применяются в проемах с большим пространством, но обладают отличными декоративными свойствами. Такие ставни защищают помещение от шумовых помех и прямых лучей солнца, но от кражи со взломом они не могут спасти имущество хозяина;

стальные.

Такие рольставни производят из металлического профиля с окрашенной или оцинкованной поверхностью. Они защищают собственность от проникания недоброжелательных лиц на территорию владельца.

Такой вид изделий наиболее часто встречается в современном строительстве;

алюминиевые.

Этот вид рольставней похож на стальные по своим свойствам и характеру защиты помещения, но имеет меньший вес, и отличаются доступной ценой. Такие ставни используют владельцы магазинов и жители первых этажей в многоквартирных домах;

бронированные.

Обычно такие изделия производят из высокопрочного алюминия или металлического профиля. Именно эти рольставни применяют в помещениях, которые нужно максимально оградить от проникновения злоумышленников.

Установка таких рольставней производится в учреждениях, связанных с финансами, и учреждениях с повышенной безопасностью. Часто изготовители оснащают эти изделия электрическим приводом и управлением с помощью пульта на дистанции;

деревянные.

Рольстани из дерева применяют как декоративный материал, выполненный без добавления искусственных составляющих и отличающийся высокой экологической безопасностью.

Такие ставни защищают помещение от попадания солнечных лучей и служат теплоизолирующим материалом;

перфорированные.

Подобные рольставни сделаны из профиля с использованием прочного металла, с вставками из пластика. Такие вставки могут производиться в любой форме. Этот вид конструкций отличается высокой ценой, но, в то же время, и качеством производства.

Мастера предпочитают устанавливать такие конструкции в помещениях, где требуется контроль за другим помещением, а так же должно производиться регулярное проветривание.

Перфорированный вид рольставней часто используют в установке витрин магазина.

По назначению рольставни подразделяют на санитарно-технические, оконные и гаражные.

1. Предназначение санитарно-технических рольставней – это надежная защита и визуальное скрытие предметов технологического оборудования, таких как счетчик, вентили или металлические трубы.
2. Оконные рольставни устанавливают в проемы помещения и надежно защищают от проникновения посторонних лиц и дневного света.
3. Рольставни для гаража защищают имущество хозяина от кражи. Такой вид рольставней служит заслуженной альтернативой тяжелым металлическим воротам.

На сегодняшний день ассортимент рольставен огромен, и представлен в различных видах и цветах.

Наибольшей популярностью пользуются горизонтальные рольставни, их широко применяют для защиты финансовых учреждений, в частных домах, квартирах и для защиты магазинов. Мастера рекомендуют устанавливать противовандальные ставни – защитные роллеты.

У этих изделий повышенная прочность, легкость в установке и управлении, и другие положительные характеристики.

Рольставни различаются по виду работы на механические и ручные. В ручном типе владелец прикладывает усилия для отпирания и закрытия ставней, а в механическом достаточно лишь нажать на кнопку, предусмотренную на специальном пульте дистанционного управления.

Существует еще один подвид подобных конструкций – роллетные ворота. Они часто применяются для скрытия от посторонних глаз гаражей и отличаются еще большей прочностью изделия.

Оценить степень защиты такими воротами можно в видео ниже, где показан краш-тест конструкции:

Как установить штору над окном

Прежде чем ответить на вопрос, как установить роллеты на окно, нужно убедиться, что размер подобран правильно, и в упаковке есть все необходимые комплектующие материалы. Распечатайте упаковку и сверьте наличие с перечнем, который обязательно есть в инструкции производителя. Соберите штору, поместив вставки в кронштейны и соединив их с валом.

Размотайте и приложите штору к окну, наметьте места предполагаемого крепления. Полотно по размерам должно быть шире стекла. Напуски делаются одинаковыми в каждую сторону. Определитесь с расположением полотнища и механизмом намотки. Вставьте механизм намотки с той стороны, которую вы выбрали. С обратной стороны вставьте заглушку с выступом под держатель. Вставьте в кронштейны держатели. Щелчок будет свидетельствовать, что он вошел полностью.

После этого нужно установить внешнюю защелку, которая также издаст щелчок при полном вхождении. С торцов вала вставляются временно кронштейны.

Прикладываем собранный механизм к месту его крепления. Отмечаем его внешние габариты и делаем разметку под крепежные шурупы. Теперь нужно сделать отверстия, вставить в них уплотнители и закрепить кронштейны. Левый нужно затянуть окончательно, а правый только наживить, чтобы при установке рулона не сломать.

Вставляется рулон сначала в левый, а потом в правый кронштейн, после чего его можно затянуть до основания. Цепочка распускается. На кронштейн для нее крепится двусторонний скотч. После этого нужно установить направляющие и только потом протянуть в них цепочку.

Цепочка с кронштейном отпускается, чтобы она свисала вдоль рамы, натягивается. С помощью скотча, кронштейн прикрепляется к своему месту. После сделанной работы конструкция должна функционировать отлично. Проверьте и убедитесь.

Особенности современных рольставен

Прежде всего, хотелось бы отметить, что большинство людей называют рольставни – роллетами. Подразумевается одна и та же конструкция, о которой и пойдет речь в данной статье. Наверняка многие знают, что рольставни используются в странах СНГ уже десятки лет, причем за эти годы механизмы роллетов практически не изменились, и внешне они также не меняются. Это говорит о том, что все в данной продукции отличается простотой и практичностью

Соответственно, имеет смысл обращать внимание именно на классические решения, которые зарекомендовали себя уже долгое время назад. Экспериментальные рольставни, которые также можно обнаружить в продаже, возможно, представляют собой не самый оптимальный выбор, если существует необходимость в обеспечении высокого уровня безопасности жилища или другого пространства

Нужно сказать, что главное назначение рольставней – это обеспечение безопасности. На сегодняшний день существует немало средств, связанных с обеспечением безопасности. Причем речь идет не только о механизмах вроде роллетов, но и о сигнализациях, приспособлениях и прочих специфических вопросах

Можно обратить внимание на то, что многие торговые точки, а также промышленные сооружения, имеют рольставни, которые устанавливаются на всех необходимых оконных проемах и дверях. Это подтверждает информацию о том, что роллеты представляют собой качественную защиту от внешнего взлома и прочих неправомерных действий

Однако важно помнить о том, что рольставни не обеспечивают максимальную защиту, так как всегда можно найти способы взлома. В это же время не стоит забывать, что практически все существующие средства защиты имеют этот же недостаток, поэтому не стоит делать преждевременные выводы

Частые ошибки

В процессе монтажа следует учитывать следующие моменты:

1. Ставить данные устройства разрешено только в ровные заранее подготовленные проёмы. В случае сильных перекосов даже на пару сантиметров, происходит преждевременный износ несущих деталей. А это значит, что вскроем времени, придется их менять либо ремонтировать. Это частая ошибка при монтаже изделий.
2. Настройку электропривода должен проводить только профессионал. Неправильная настройка регулирующего блока, часто приводит к его сгоранию или к неполному закрытию ставни.
3. Установка короба, вала и направляющих элементов, должна быть качественной со строгим соблюдением вертикали и горизонтали.
4. В неприемлемы щели и отверстия, через них проникает влага, что может сильно навредить электрике. В ситуации, когда хозяева планируют установить выносной короб, то стоит заранее продумать, не будет ли снег и дождь угрожать всей конструкции изделия.

Особенности установки в ванной

Сложность установки рольставней в ванной или туалете заключается в том, что они чаще всего интегрируются в стеновую нишу по типу встроенного шкафа. То есть у исполнителя установки не будет возможности двухстороннего подхода с монтажом задних направляющих. Для таких целей рекомендуется использовать специальные сантех-рольставни в туалет. Установка своими руками в данном случае реализуется по накладному встраиваемому принципу. То есть к стенам уже готовой ниши по бокам крепятся профили с направляющими, после чего по общей схеме монтируется блок с крышкой. После завершения работы все щели и промежутки между стенами и конструкцией рольставней замазываются силиконовым герметиком. Но есть и ограничения по использованию таких систем в санузлах и в других местах с повышенной влажностью. Прежде всего это касается электропривода, который не рекомендуется использовать в условиях постоянного воздействия влаги.

Предназначение изделий

Рольставни — это усовершенствованный вариант обычных ставней. Роллетная система включает в себя металлическое полотно, которое при открывании и закрывании проходит по боковым направляющим. При полном открытии эти изделия сворачиваются в короб, смонтированный над оконным проемом. Функции, выполняемые современными роллетными системами, следующие:

1. Защита от несанкционированного проникновения и вандализма. Современные модели усовершенствованы. Их конструкции бывают монолитными, что позволяет надежно оберегать имущество. Чтобы взломать такие конструкции, придётся использовать металлорежущие инструменты. Их применение невозможно без шума. Дополнительная безопасность для дома можно обеспечить, установить сигнализацию.
2. Улучшение звукоизоляционных характеристик. Эта особенность актуальна для домов, которые находятся около проезжей части. В закрытом состоянии роллеты снижают уровень шума вплоть до 15 децибел.
3. Контрольная освещенность территории. Рольставни позволяют приоткрывать территорию частично, настраивая оптимальное количество света. Разработаны модели, в которых степень освещенности регулируется посредством направления ламелей на полотне.
4. Улучшение теплоизоляции. Роллетная система с ламелями, оборудованная утеплителями, снижает теплопотери в холодное время года на 20%.
5. Придание фасаду декоративных свойств. Полотна роллета выпускаются в широком ассортименте цветов. На заказ можно изготавливать ламели с изображением деревьев и цветов, другими рисунками, гармонизирующие с экстерьером жилища.

Технология монтажа рольставней своими руками

После подбора крепежа и подготовки проёма настало время монтажа рольставней.

Разметка и крепление отверстий

Прибегая к помощи рулетки, отмечаются маркером места сверления на направляющих шинах. Затем следует просверлить размеченные места:

• положите направляющие шины на ровную плоскость;
• отступите от верха и низа шины на 100-150 мм;
• отметьте маркером места для сверления по всей длине шины с интервалом 450 мм;
• отверстия в накладном монтаже располагаются ближе к краям;
• в местах нанесения меток просверлите отверстия диаметром 8 мм. Для наружного расположения короба просверлите направляющие шины с обеих сторон. Во встроенном монтаже нужно просверлить боковую стенку шины;
• возьмите сверло диаметром 11.8 мм. Просверлите верхнее отверстие для последующего размещения заглушки.

Для установки в санузлах можно применять декоративные виды рольставней с различными узорами

Декоративные рольставни помогут создать интересный и оригинальный дизайн в ваших санузлах

Подготовьте короб для последующего монтажа

• закройте короб крышкой. Просверлите по бокам крышки отверстия насквозь диаметром 4.2 мм, для последующего закрепления заклепок;
• размещение отверстий на коробе зависит от способа установки. При накладном способе нужно просверлить отверстия на задней стороне короба. При встроенном монтаже необходимо проделать отверстия в верхней части короба, при смешанном монтаже — по боковым сторонам;
• сверлим отверстия в соответствии с выбранным типом монтажа. Размер отверстия составляет 8 мм;
• одно отверстие необходимо для привода.

Выполняем сборку шин с коробом

Выполняем разметку необходимую для крепления:

• прикладываем конструкцию к проёму;
• накладной монтаж подразумевает размещение конструкции над проёмом;
• при встроенной установке элементы конструкции размещаются на откосах: верхнем и боковым;
• возьмите строительный уровень и проверьте горизонтальность короба. Проверьте уровень вертикальности краевых шин, используя отвес;
• измерьте диагональные размеры конструкции (не короба) и посчитайте их разность. Разность размеров не должна быть больше 0.2 см;
• разметьте маркером места отверстий на откосах или стене, учитывая их расположение на коробе.

Сверлим отверстия на стене или откосах:

• опустите конструкцию на землю;
• просверлите отверстия в шинах, используя разметку;
• установите туда пластмассовые дюбеля;
• для провода просверлите дырку диаметром 1.2-2 см. Точный размер можно узнать из документации;
• установите в это место защитную пружину;
• при наличии внешних замков просверлите отверстия снизу для последующего закрепления.

Крепим каркас рольставней

• снимите плёнку с задней стороны конструкции;
• расположите конструкцию так, чтобы отверстия на стене и каркасе совпадали;
• измерьте симметричность шин и короба, путём измерения диагоналей;
• используя шуруповёрт, закрутите саморезы в отверстиях.

Закрепляем управляющие элементы

• наружный монтаж предполагает закрепление элементов управления на внутренней стороне проёма;
• отметьте маркером места присоединения элементов управления;
• просверлите дыры в местах разметки;
• присоедините направляющие с лентоукладчиком.

Устанавливаем полотно рольставней:

• установите кольца на валу с расстоянием между ними 500 мм;
• вставьте ригели по бокам концевого профиля;
• оберните вал мягким материалом, чтобы полотно не получило механических повреждений. Вставьте полотно через вал в направляющие;
• установите тягловые пружины в верхней части полотна и соедините их с перфорационными отверстиями вала.

Настройка пружинного механизма рольставней: видео инструкция

На последнем этапе установки, закрываем смонтированный короб

• закройте короб крышкой;
• закрепите крышку, используя клепальный пистолет;
• снимите пленку с передней стороны конструкции и удалите грязь;
• установите элементы, ограничивающие высоту подъёма полотна. Для этого нужно просверлить отверстия в нижней части полотна;
• смажьте заглушки силиконом и установите там, где это необходимо.

Установка рольставней своими руками видео: пошаговая инструкция для монтажа пенозаполненных роллет на дверь:

Особенности функционирования ставней

Есть роллеты для мебели, которые могут работать в вертикальном положении и в горизонтальном. Если конструкцию не планируется фиксировать, необходимо использовать противовес при монтаже фасада. Его роль сводится к тому, что двери легко открываются и находятся в определённом положении, когда шторы не полностью открыты (т. е. не закрываются самопроизвольно). Для открывания роликов используются три типа механизмов:

• с электроприводом;
• с ленточным или шнуровым приводом;
• с пружинно-инерционным механизмом.

Механизм пружинной инерции позволяет легко поднимать и опускать устройство. Оно быстро перемещается по шинам, не создавая шума. Чаще всего мебельные ролики имеют небольшой вес и размеры, и поэтому их можно контролировать с помощью ручного привода.

Механизм шнура не менее удобен, но его цена несколько завышена. Очень удобны жалюзи с электроприводом. На мебели часто есть замок, который установлен на роллете. Для безопасности его делают полностью блокируемым.

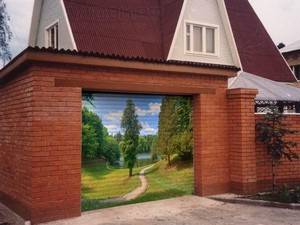

Самостоятельное изготовление ворот-рольставней

Порядок изготовления ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

Типы монтажа гаражных ворот-рольставней

Изготовление рольставней состоит из 3 этапов:

• Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
• Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
• Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

• Перфоратор;
• Шуроповёрт;
• Электродрель;
• Болгарка;
• Кувалда;
• Слесарный молоток;
• Пассатижи;
• Ножовка;
• Кусачки;
• Ножницы для резки металла;
• Напильник;
• Набор отвёрток;
• Ключи;
• Силиконовый пистолет;
• Электрический тестер;
• Паяльник мощностью 60 Вт;
• Электрическая переноска длиной 20-30 метров;
• Электрический индикатор;
• Рулетка длиной 5 метров;
• Штангенциркуль;
• Свёрла по бетону и металлу;
• Защитные очки;
• Леса или лестница для выполнения работ вверху проёма ворот.

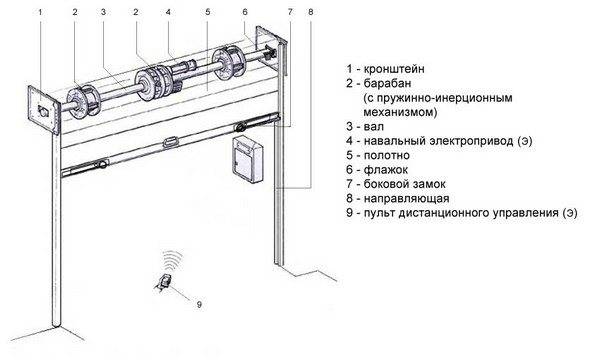

Чертёж и конструкция ворот-рольставней

Конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

• размер полотна роллеты,
• длину шины,
• габариты короба
• длину октогонального вала.

Основные работы

Процедуру подразделяют на несколько последовательных этапов:

• Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
• Установка уплотнителя в профиль, крепление запорных полос и установка замка;
• Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
• Если потребуется, производят отбортовку в шинах;
• Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;
• Обрезка октогонального вала, после чего участок среза шлифуют;
• Формирование полотна ворот из отдельных ламелей;
• Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

• Столы, на которых будет удобно нарезать заготовки;
• Специальные станки, предназначенные для нарезки деталей рольставней;
• Торцовая пила;
• Слесарный верстак;
• Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

При подготовке отверстий придётся особенно поднапрячься

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов. Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Советы по подбору товара

Жалюзи на двери помогают создать комфортный и оригинальный интерьер комнаты. Как не ошибиться в выборе этой детали интерьера:

Материал изделия следует выбрать в соответствии со стилем помещения. Стеклянные жалюзи идеально вписываются в интерьер современной кухни. Кроме того, они способны выдержать тяжёлые нагрузки, не поцарапаться и выглядеть впечатляюще

Алюминиевые жалюзи гармонично будут смотреться в гостиной, оформленной в стиле хай-тек, а в классическую спальню лучше подойдут деревянные.
Если вы хотите установить шторы с функциями защиты от взлома, например, в корпусе, где хранятся ценные бумаги, выберите модель из металла.
При выборе конструкции обратите внимание на качество направляющих. Если они не должным образом прикреплены, ткань не будет свободно двигаться.
Если вы приобрели роликовый затвор, но не можете самостоятельно установить его на мебель, обратитесь к специалисту.

Как установить своими руками: пошаговая инструкция

Подготовка направляющих шин

Первым этапом работ по установке рольставней является подготовка направляющих шин. Для этого необходимо сделать следующее:

1. Размечаем места для будущих крепёжных отверстий. Верхнее и нижнее отверстия должны располагаться на расстоянии 100 – 150 миллиметров от края шин. Остальные с равномерным шагом 400-450 миллиметров по всей длине шин.

2. По сделанным отметкам делаем отверстия сверлом диаметром 8 миллиметров. Отверстия сверлятся через обе стенки шин!

3. Когда отверстия готовы, сверлом, диаметр которого соответствует диаметру заглушки, поставляемой в комплекте рольставней, расширяем отверстия на внешней стороне шин. Будьте очень осторожны и не просверлите заднюю стенку!

На этом подготовку боковых шин можно считать законченной.

Монтаж защитного короба

1. По краям передней панели короба сверлим по одному отверстию диаметром 4,2 миллиметра;

2. На задней стенке короба сверлим отверстия для крепежа короба к проёму.

3. С одной стороны задней стенки короба сверлим отверстия для вывода элементов привода.

Сверление отверстия для элементов управления

Сборка и установка каркаса конструкции

Проверяем наличие «отбортовок» на направляющих шинах. В случае их отсутствия вырезаем соответствующие пазы для нормального соединения шин и короба.

Присоединяем шины к защитному коробу.
Устанавливаем собранный каркас на оконный проём

Очень важно следить за тем, чтобы все элементы каркаса плотно прилегали к проёму, располагались по соответствующему уровню, а также были симметричны по отношению к проёму и центральным осям конструкции. Разность длин диагоналей между крайними точками шин не должна превышать 2 миллиметров.

Через просверленное в каркасе отверстие для вывода элементов управления делаем отметку на прилегающей к проёму стене.
Снимаем каркас и с помощью бура и перфоратора делаем сквозное отверстие в отмеченном месте.

6. Снимаем с задней части каркаса защитную плёнку и устанавливаем его на оконный проём. Следите, чтобы отверстия для вывода элементов управления совпадали!

7. Через отверстия в шинах сверлим углубления в проёме и вставляем в них дюбель-гвозди или анкера.

8. Фиксируем каркас рольставней при помощи крепежа. Учтите, что головка шурупа или болта должна пройти через расширенное отверстие внешней части шины и закрепиться только на внутренней!

9. Закрываем внешние отверстия заглушками.

10. Через отверстие в стене пропускаем карданный привод ролеты и соединяем его с валом в защитном коробе.

11. Устанавливаем концевые ригели.

Установка концевого ригеля

12. Пропускаем роллетное полотно под валом и вставляем его в направляющие шины.

Установка роллетного полотна в каркас

13. На конце роллетного полотна установливаем тяговые пружины.

14. Пружины вставляем в специальные отверстия вала.

Соединение роллетного полотна с валом

15. Опускаем роллетное полотно до упора вниз, и в этом положении фиксируем тяговые элементы вороткового привода.

16. Устанавливаем защитную крышку и крепим её заклёпками через подготовленные ранее отверстия.

Установка защитной крышки

17.Оставшиеся после монтажа зазоры заделываем герметиком или монтажной пеной.

    18. Снимаем с рольставней внешнюю защитную плёнку.

    19. Устанавливаем на направляющие шины декоративные короба.

    20. Устанавливаем на роллетное полотно ограничители высоты подъёма.

Установка ограничителей высоты подъёма

Поздравляем, монтаж рольставней закончен!

После установки окна с роллетами должны выглядеть примерно так
