Винтовая лестница на чердак своими руками: Разновидности винтовых конструкций – Деревянные, металлические.

Опорные столбы и балясины винтовых лестниц

Для столбов применяется клееный брус сечением от 50*50 мм. Возможна установки и квадратных стоек с условием хорошей обработки, но и традиционно и эстетически круглые стойки с рельефом древесных волокон предпочтительнее. Если нет возможность провести токарную обработку на станке своими силами, то можно купить готовые круглые стойки. Балясины также можно вытачивать, а можно приобретать готовые. Длина балясин рассчитывается так, чтобы соединять две соседние ступеньки, для гарантии, что ступени не провернутся на опоре. Таким образом соединяют верхнюю и нижнюю пару ступенек. Крепление стоек-балясин может быть на клею, в засверленные отверстия, или специальным крепежом. Возможна установка посредством вырезов в опорных участках балясин на ½ сечения. Спил верхушек балясин для получения нужного угла под крепление перил делают после полной установки балясин, по месту и после предварительной разметки. Угол спила зависит от уклонов и поворотов лестницы.

Самая удобная ширина ступеней для винтовой лестницы — как рассчитать?

Помимо внешнего вида, а также прочности, винтовая лестница должна быть обязательно удобной, причём для людей разных габаритов и возраста

Именно поэтому, очень важно использовать наиболее подходящую ширину ступеней

Чтобы лучше понять какой ширины должна быть ступень, важно учитывать тот факт, что для комфортной ходьбы по лестнице примерно 90% стопы должно попадать на ступень. Если учесть что средний размер ступни человека находится в пределах 25–30 см, то 90% от этих размеров будет равняться шириной ступени, что даёт результат в 23–27 см. Однако, важно также учесть нахлёст одной ступени на другую, который составляет примерно 3 см, что даёт конечный результат в 26–30 см

Таким образом, идеальной шириной ступени в винтовой лестнице должен находится в пределах 26–30 см. к слову, 30 см это примерно половина шага взрослого человека, что делает именно эти размеры наиболее комфортными для ходьбы.

Правила установки конструкции

Монтаж такой конструкции заключается в следующем:

  1. Изначально производится точный расчет с тем учетом, чтобы лестница соответствовала нормам безопасности.
  2. Затем следует выбор точки расположения лестницы. Выполняется установка нижнего опорного фланца.
  3. Самая первая ступенька должна быть монтирована к полу и устанавливаться во фланец.
  4. Стержень должен стоять строго по вертикали. Для этого следует воспользоваться уровнем.
  5. На основную опору прикрепляются втулки. А ступеньки монтируются согласно рекомендациям производителя. К работе желательно привлечь помощника, а еще лучше — друга, разбирающегося в этой сфере.
  6. Спиралевидная лестница должна быть зафиксирована вдоль несущей стены и с помощью последней ступеньки прикреплена к полу второго этажа.
  7. В самом верху окончательно фиксируется главная стойка.
  8. Затем производится установка перил с защитной решеткой.
  9. На ступени накладывается деревянный массив или другой декоративный материал.

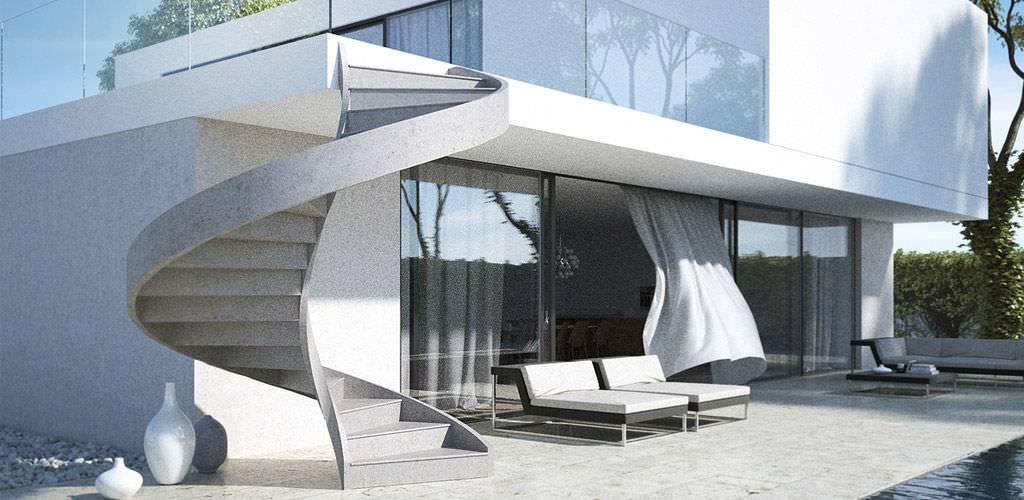

Почему бетон?

Современный рынок строительных материалов предлагает массу различных способов реализации любых идей. Так почему маршевая или винтовая лестница из бетона предпочтительнее остальных вариантов?

Рассмотрим преимущества и недостатки цементного раствора и, как следствие, эксплуатационные характеристики монолитных ступеней.

Плюсы монолита

Бетон является одним из самых прочных и долговечных материалов. При соблюдении технологии заливки, любая конструкция из раствора прослужит не один десяток лет.

История знает примеры, когда возраст бетонных сооружений исчисляется столетиями. Но что, кроме длительного периода использования, могут предложить бетонные ступени?

К безусловным преимуществам можно отнести:

  • Упрочнение конструкции здания в целом. Любая монолитная лестница является по сути дополнительным элементом жесткости строения, формируя армирующий контур.
  • Высокую степень надежности. Железобетон усиливается металлической арматурой, благодаря чему готовый блок становится более устойчив к растяжению. В случае с лестницами, когда конструкция имеет опору на несколько точек данный фактор является довольно существенным.
  • Возможность создания ступеней сложных лекальных форм. Раствор текуч и по этой причине весьма пластичен, что позволяет создавать полукруглые или вогнутые формы.
  • Пожаробезопасность. Бетон не горюч, но и это не главное. Под действием высоких температур бетон не выделяет вредных веществ и не разрушается, а это значит, что при пожаре лестница не рухнет и не станет ловушкой.
  • Комфорт в эксплуатации. Цементные ступени не расшатываются, не рассыхаются, а значит не скрипят.
  • Бюджетность и простоту в уходе. Бетон не требует регулярного обновления или каких-либо косметических мероприятий и довольно экономичен с точки зрения затрат на текущий ремонт.
  • Широкий спектр материалов финишной отделки. Для облицовки бетонных ступеней подойдет практически любой материал. В данном случае, все ограничено лишь фантазией дизайнера и финансовыми возможностями будущих жильцов.

Винтовая лестница может быть вписана в пространство самых разных размеров

Некоторые недостатки

Несмотря на довольно серьезные достоинства бетонных лестниц, при проектировании и строительстве следует учитывать и некоторые недостатки такого вида конструкций:

  • Значительная масса. Вес даже небольшой бетонной лестницы превысит 1 тонну. Поэтому, при строительстве следует учитывать дополнительную нагрузку на фундамент.
  • Высокий уровень трудозатрат. Это, пожалуй, самый серьезный минус. При всей бюджетности материалов, количество времени и сил необходимых для устройства ступеней в опалубку довольно значителен.
  • Монументальность. Бетон не пропускает свет, а значит помещение с лестницей зрительно уменьшится в размерах. Именно по этой причине, как правило, монолитные конструкции устраиваются в просторных помещениях с высокими потолками.
  • Обязательная декоративная отделка. Пористая структура бетона прекрасно впитывает влагу из воздуха и без должной защиты монолит с течением времени начнет пылить и расслаиваться, что в конечном итоге приведет к образованию раковин и трещин, и снижению прочностных характеристик.

Без отделки бетон не только выглядит некрасиво, но и теряет свою прочность

Ниже мы расскажем, как свести к минимуму негативные моменты и полностью использовать достоинства материала, если к устройству планируется бетонная винтовая лестница.

Чертежи и расчеты — их разработка

Пожалуй, один из самых сложных моментов в работе над проектом винтовой лестницы – это создание чертежа. Специалисты советуют разрабатывать чертеж винтовой лестницы только после создания подробного плана первого этажа.

Там должно обязательно быть указано место установки винтовой конструкции. А также в плане указываются точные размеры проема, при этом учитывается масштаб плана помещения.

В чертеже винтовой лестницы подробно указывают все параметры изделия. К ним относятся ширина плоскости наклона конструкции, толщина материала.

Чертеж с размерами винтовой лестницы

На их основе выполняются все расчеты, необходимые для последующей установки и монтажа лестницы. Расчеты деталей нужно делать внимательно, продумывая все до мелочей. В противном случае ошибки могут привести как к ненадежности изделия, так и к возможности получения травм при эксплуатации лестницы.

В расчетах важно учесть следующие моменты:

  1. Выбор подходящей для строительства лестницы площади и разработка чертежей. Лестничный вход на 2 этаж составляет не менее 2 кв. метров. К нему необходим доступ для проведения сборки конструкции.
  2. Расчет количества и расположения ступенек. Схема устройства винтовой лестницы с центральной стойкой

Зачастую у спиральных лестниц нет подступенок. Из-за этого обязательно делают небольшой нахлест ступенек друг на друга в местах их сужения.

Расчет наиболее удобной ширины шага для подъема и спуска по лестнице. Это необходимо для исключения запинаний за соседние ступеньки при ходьбе. Как правило, для того, чтобы подняться на второй этаж хватает всего 12 ступеней.
Увеличение размера минимальной лестничной ширины. По стандарту ширина такой лестницы составляет 120 см. Градус уклона при этом составляет 45 градусов.

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

  1. Место расположения лестницы.
  2. Материал изготовления.
  3. Тип конструкции.
  4. Расчет всех параметров лестницы.
  5. Разработка чертежей и схем расположения.
  6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

Также оба материала широко применяются и для внутреннего размещения.

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

косуор;

тетива;

на больцах;

консольная.

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени

Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Основные требования касаются, конечно же, ступеней:

  • Внутренняя часть ступени не должна быть менее 100 мм.
  • В траектории движения минимально допустимая ширина 200 мм.
  • Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.

Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Виды маршевых лестницы и что лучше выбрать

В зависимости от конструктивных особенностей, высоты, материала, из которых изготовляются лестницы, их различают около 10 видов. На самом деле можно условно разделить их только на поворотные и прямые, а все остальное – это только подвиды. Поворотные занимают меньше места в доме, они смотрятся немного элегантнее, но прямые делать намного проще, дешевле и представляется очень много возможностей для творчества строителя.

Стоит отметить, что для ходьбы лучше выбрать изготовление маршевых лестниц без поворотов, на них можно без проблем разойтись двух людям, удобнее переносить тяжести между этажами и намного проще мыть. Они занимают больше места – это верно, но его можно эргономично использовать и зашить пространство гипсокартонном или ОСБ, сделав полезные полочки или ниши под одежду (сделать гардеробную) или предметы интерьера.

Мы выбрали для строительства простой вид маршевой лестницы – прямую. В первую очередь потому что это действительно дешево, а во-вторых – делать ее будет намного проще и справиться с такой работой сможет даже начинающий строитель без опыта. Теперь можно переходить к расчетам и более интересным этапам работ.

Расчет конструкции

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

  • Глубина ступенек по средней линии — минимум 200 мм;
  • Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
  • В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
  • Диаметр конструкции – 1,5 — 3 метра;
  • Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
  • Ширина марша – в пределах 750 — 1430 мм;
  • Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

  • D = 900 х 2 + 200 = 2000 мм, где:
  • 900 – ширина марша в мм;
  • 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

  • L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
  • L – число ступенек в одном витке лестничной спирали;
  • r – радиус подъема конструкции;
  • 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

  • При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
  • Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
  • Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
  • При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

  • На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
  • Деревянная поверхность в разрезе наносится круговыми линиями;
  • Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
  • Бетон – хаотичным расположение точек и маленьких кружочков;
  • Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
  • Выносятся номера позиций, для составления спецификации;
  • Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
  • Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
  • Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Как делается винтовая лестница своими руками из дерева и пластика

Для того чтобы изготовить лестницу своими руками, необходимо взять пластиковые следующее: трубы, фитинги, карандаш, рулетка, спирт, вата, труборез, аппарат для сварки. Из труб мастерить несложно, немного знаний и навыков, и все должно получиться.

Работа выполняется следующим образом:

  • Необходимо составить проект, схему;
  • Трубы нарезаются;
  • Аппарат включается и хорошо прогревается;
  • Концы трубы и фитинги обезжириваются;
  • Разогреть трубу и фитинг;
  • Соединить элементы и оставить остужаться.

Лестница из пластиковых труб своими руками – это отличный вариант для дачи или загородного дома. Так можно собрать конструкцию для сада, для бассейна, чердака. Из пластиковых труб легко можно сделать множество оригинальных поделок, стульев, поддонов и др.

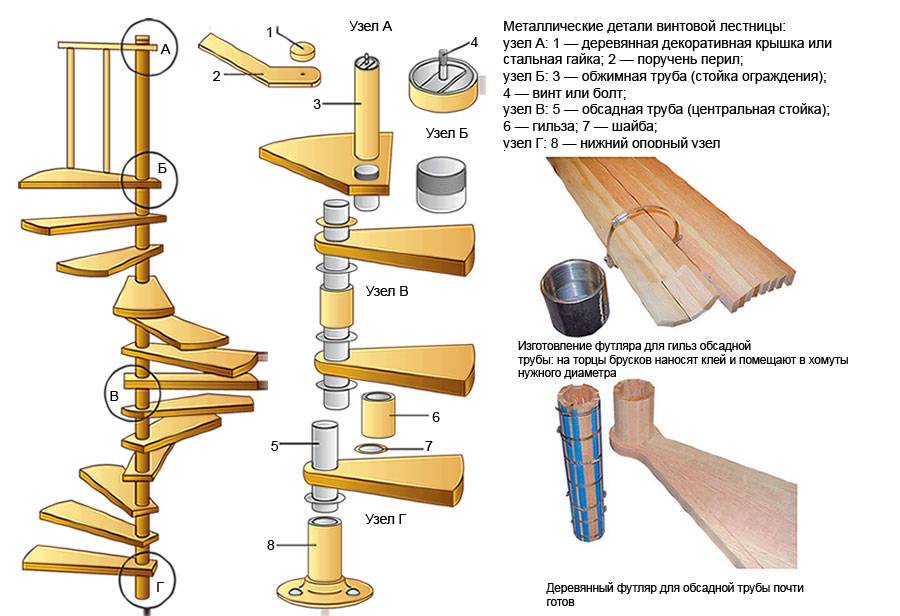

Элементы винтовой конструкции

Главным элементом является несущая опора, будь то столб или тетива. От прочности этой составной части будет зависеть надёжность, поэтому к выбору материала подходят ответственно. Для столба обычно используют металлическую трубу или стальной прут, реже деревянный брусок. Крепится с помощью фланцев и болтов, может привариваться. Нижний край допустимо бетонировать. На трубу нанизывают декоративные гильзы.

К опоре привариваются или крепятся болтами планки, которые также могут быть выполнены из дерева, металла, стекла, пластика и т. д. В некоторых видах присутствует подступенок – вертикальная деталь между двумя смежными ступенями, но чаще всего, из-за малой ширины проступи, он не используется.

Названия составных частей

В конструкциях с тетивами используются металлические пластины, швеллера или уголки, которым придают всевозможную форму. Сделать в домашних условиях их не получится. Для перилл используют различный материал:

  • дерево;
  • металл;
  • пластик;
  • стекло;
  • или смешанный.

Прежде чем приступать к постройке, необходимо составить подробные чертежи.

Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

Разработка плана здания

План первого этажа дома с устройством лестницы в холле

Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

  • Габаритные размеры здания;
  • Расположение всех комнат этажа с указанием их внутренних размеров;
  • Размещение лестничного марша;
  • Места установки окон и дверей, размеры проемов для них;
  • Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

  • Внизу плана располагается главный фасад;
  • При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
  • На плане указываются тонкими линиями направление открывания дверей;
  • Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницыОсобенности

Маршевая

Изображение лестниц на чертежах имеет вид прямых линий.

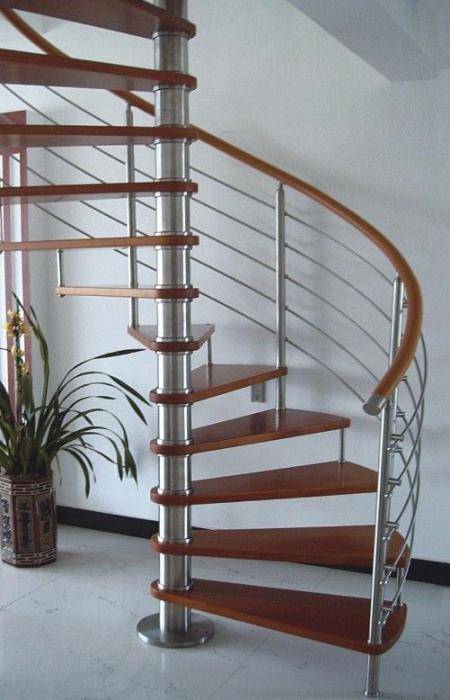

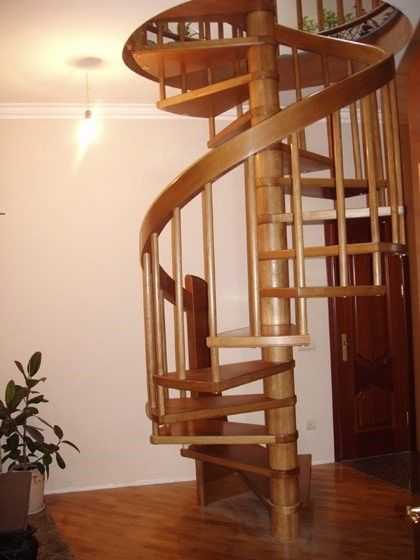

Винтовая

Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.

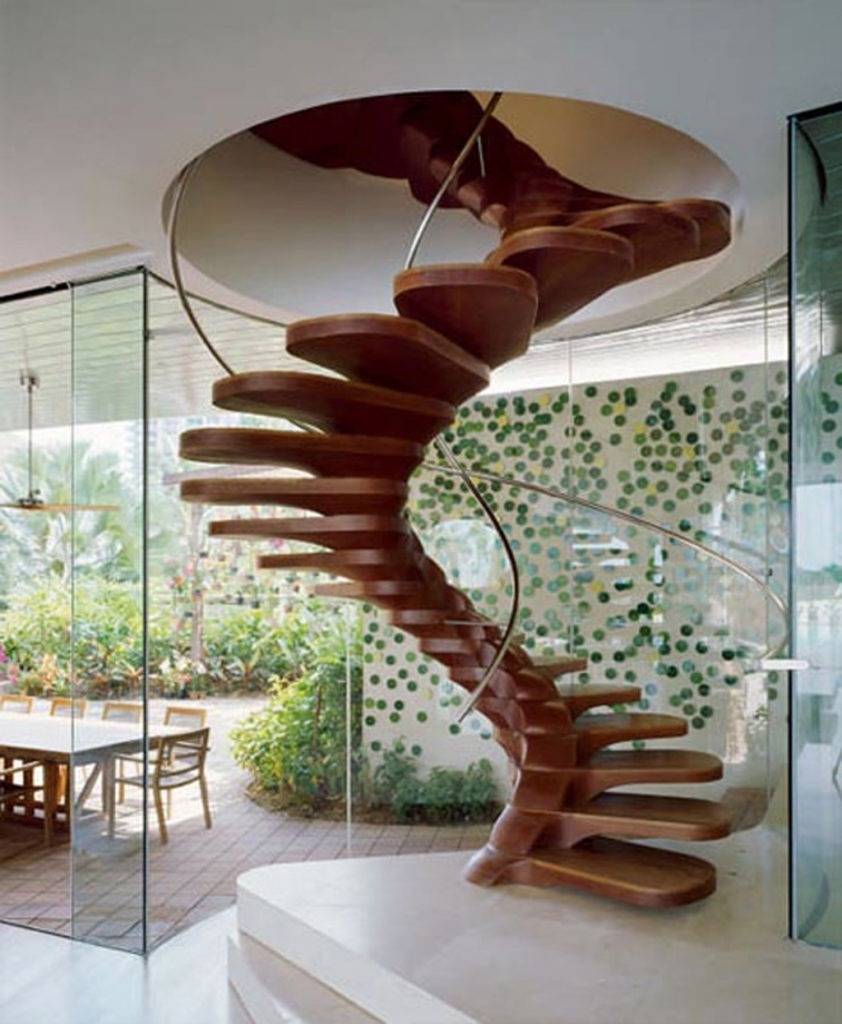

Спиральная

Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.

Лестница на второй этаж с поворотами

Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.

Модульная

Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.

Больцевая

Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.

Пожарная

Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

  • Железобетон;
  • Металл;
  • Дерево;
  • Стекло;
  • Натуральный или искусственный камень (подробней читайте тут);
  • Керамика;
  • Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

  • Лестничный марш — это прямой участок конструкции;
  • Проступь, представляет собой горизонтальную поверхность ступеньки;
  • Подступенок – вертикальная часть конструкции, которая подпирает проступь;
  • Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
  • Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
  • Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
  • Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
  • Просвет — расстояние от ступеньки до элементов, расположенных над головой;
  • Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

  • Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
  • Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
  • Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
