Лестница из профильной трубы – 2 самых лучших варианта для дома и дачи

Подготовка материала и инструмента

Для обустройства понадобятся:

  • профильная труба в необходимом количестве;
  • сварочный аппарат и электроды;
  • болгарка и специальные круги;
  • уголок металлический;
  • основа для ступеней (проступь), она делается из камня, дерева, пластика;
  • молоток;
  • перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Установка ступеней

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

Виды лестниц, которые можно изготовить из профильных труб

Профильная труба — наиболее прочный материал для создания каркасов для построек любого типа, в том числе лестниц.

Из профилей выполняются:

  • Маршевая лестница — конструкция из двух балок, расположенных на одном уровне, на которые устанавливаются ступеньки. Балки или косоуры поддерживают ступеньки снизу. Лестница бывает одноуровневой или двухуровневой, когда состоит из двух рядов в одном пролете.
  • Винтовые лестницы состоят из одного косоура, вокруг которого крепятся ступени, закрепленными с другой стороны перилами. Сложная конструкция — крутая и не очень удобная, которую самостоятельно сделать мало кто может решиться.
  • Больцевые — лестницы, ступени которых крепятся к прочной стене болтами или больцами. При этом используется только одна балка-косоур из профиля.
  • Стремянка — приставная мобильная лестница для выполнения определенных задач: выполнения каких-либо действий на определенной высоте. Такая лестница должна быть устойчивой и желательно, легкой, чтобы ее просто было переставить в нужное место, не прилагая сверхусилий.

Разновидности лестницы-стремянки

Стремянка может быть односторонней, а может быть выполнена из двух частей. Устойчивость в первом случае достигается просто за счет стены, которая служит опорой.

Во втором случае, стремянка не нуждается в опоре, обе части устанавливаются под определенным углом наклона и скрепляются между собой навесом, который удерживает обе части. Помимо этого для фиксации лестница может закрепляться дополнительным ремнем, который не дает частям менять угол наклона, т.е разъезжаться. Обе части могут быть одинаковыми, либо одна из них выполняется просто в виде опоры, без ступеней.

Первый вид — самая простая приставная лестница, состоящая из двух параллельных опор, между которыми крепятся ступеньки-перекладины. Это приспособление отличается легкостью, хотя это довольно прочное, которое изготовить достаточно просто. Двусторонняя стремянка ненамного сложнее, поэтому сделать своими руками такую конструкцию не представляется сложным.

Стремянка своими руками

Лестницу можно сделать из дерева или металлического профиля. Первый вариант больше подойдет для дома. Если же вы нуждаетесь в долговечном многоцелевом изделии, подходящем для уличных работ, лучше выбрать металл.

Схема раздвижной металлической лестницы.

Стремянка своими руками изготавливается быстро. Для этого вам понадобится:

  • труба круглого или прямоугольного сечения длиной: 2 м – 2 шт.; 1,5 м – 2 шт.; 3 м – 1 шт. Трубы могут быть стальные или дюралевые, с толщиной стенок не менее 2 мм;
  • болты М8×70, гайки и шайбы. Их количество зависит от способа сборки. Если у вас нет возможности использовать сварочный аппарат, вам понадобится 22 соединения. Если же труба будет привариваться, то достаточно 2 соединения;
  • 3 стальные полосы 180×30×3 мм;
  • жесткий крюк длиной 60 см – для фиксации стремянки.
  1. Режем трубу длиной 3 м на 9 поперечин по 33 см.
  2. На каждой из труб длиной 2 и 1,5 м оставляем 0,3 м от края (на ножки) и делаем сквозные отверстия через каждые 30 см под болтовые соединения. На длинных трубах их получится по 6, на коротких – по 3.
  3. В поперечинах также просверливаем отверстия, отступив 15 мм от краев.
  4. Из металлических двух полос делаем хомуты: отступаем 15 мм от концов и сверлим отверстия. Загибаем полосы симметрично по форме трубы.
  5. Из третьей стальной полосы делаем накидную муфту: загибаем ее концы так, чтобы получился овал. Концы можно сварить или склепать.
  6. Крепим хомуты к двухметровым трубам там, где будет пятая ступень.
  7. На полутораметровых трубах, отступив 15 мм от краев, сверлим сквозные отверстия.
  8. Надеваем муфты, концы вставляем в хомуты и крепим с помощью болтовых соединений.
  9. Крепим поперечины, делаем петли для крепления крюка на уровне вторых поперечин.
  10. На ножки надеваем резиновые или пластиковые наконечники.

При условии, что соединения выполнены качественно, самодельная стремянка из металла выдержит до 100 кг. Если вам нужна приставная лестница, просто снимите крюк и поверните одну часть вверх.

Требования к лестницам из любых материалов

  • Минимальная ширина — не менее 900 мм.
  • Постоянный уклон лестничного марша.
  • Мощное ограждение, которое справится с нагрузкой в 100 кг.
  • Глубина ступеней от 270 мм.
  • Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

  1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
  2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
  3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
  4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Как сделать каркас металлической лестницы из профильной трубы своими руками чертежи, расчет

Когда необходимо сделать надежное и долговечное изделие всегда идёт речь о металле.

Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

При использовании очень толстого металла лестница получится громоздкой и не подъёмной с большими углами.

Тогда придётся потратить немалую сумму дополнительных средств, на приведение лестницы в изящную и прочную конструкцию.

Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж.

Основные типы лестниц

Приставная стремянка – это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (стена, к примеру).

Стремянка может быть одностороннего или двухстороннего типа. Конструкция имеет каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается стремянка – это поручни и ножки.

Расчет высоты такой конструкции из профильной трубы производится в ходе определения интервала межу полом и последней ступенькой. Расчет производится с ориентировкой на интервал в 20-25 см. Ввиду наличия различных функциональных особенностей стремянка может быть:

  • Классической;
  • Универсальной;
  • Трансформером.

Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.

Каркас таких изделий может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.

Телескопические конструкции отличаются тем, что их секции можно выдвигать постепенно. Они фиксируются с помощью специальных защелок или крючков.

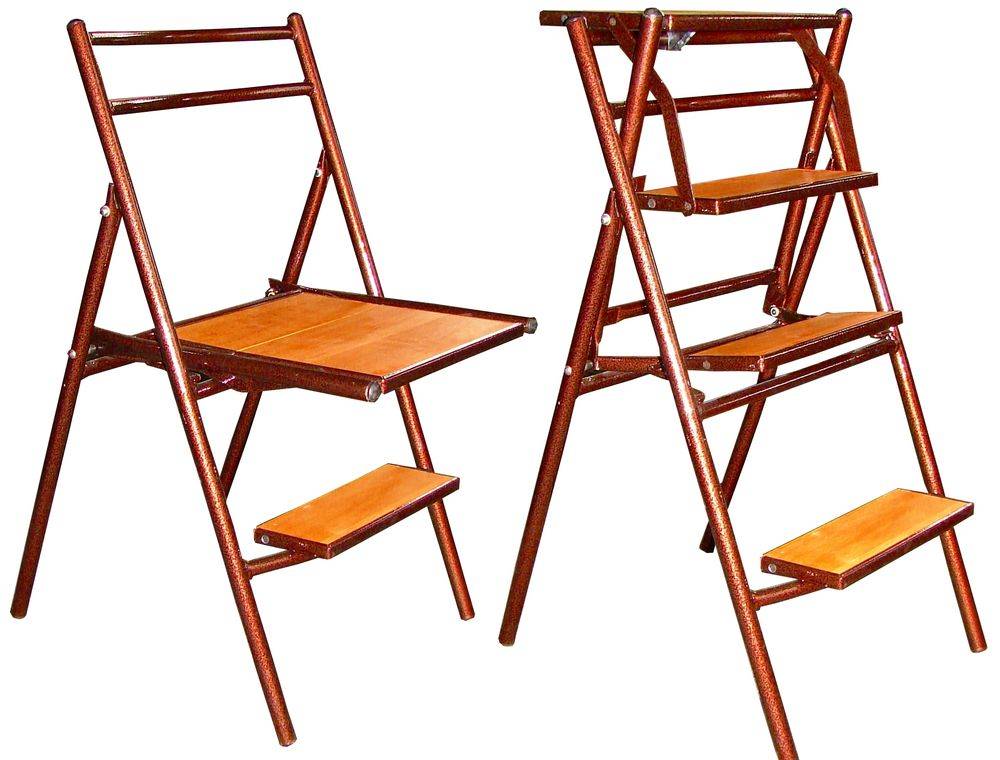

Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легкие и без труда могут поместиться даже в багажнике автомобиля.


Почти готовая стремянка

Каркас лестничных изделий собирается с применением металлических профильных труб, выполняющих функцию несущих стоек, ступени могут изготавливаться из дерева или менее прочного, чем каркас материала.

Все соединения конструкции из профильных труб стыкуются между собой с помощью болтовых соединений.

Это позволяет при необходимости произвести быструю замену любого поврежденного элемента. Некоторые стремянки из металлопрофильных труб можно сделать неразборными – для их создания применяется сварка.

Стоит отметить, что наиболее распространенный и практичный материал для создания описываемых конструкций – это алюминиевый или дюралюминиевый сплав. Готовая лестница, собранная своими руками будет отличаться такими преимуществами, как:

  • легкость;
  • надежность;
  • удобство в эксплуатации.

Самостоятельное изготовление лестницы из металлического профиля

Выбор варианта

Необходимость прочной и легкой стремянки на загородном участке вряд ли кто-то будет оспаривать. Да что там говорить, она не помешает и в городской квартире с высокими потолками.

Чаще всего, говоря о лестницах, на ум приходит древесина как наиболее распространенный материал для их изготовления.

Но дерево обладает множеством различных недостатков:

  • требует особых условий хранения;
  • легко впитывает влагу;
  • быстро рассыхается;
  • служит пристанищем различных жучков и бактерий.

Если же сварить каркас лестницы из профильной трубы, то единственное, чего стоит опасаться – это коррозии. Защитить от нее металл поможет обычная краска.

Определившись с материалом, следует перейти к выбору оптимальной конструкции. Лучше всего делать лестницу-стремянку, которую можно устанавливать в любом месте, а не только возле какой-нибудь опоры.

Существует три вида этих изделий:

  1. А-образные
    . Это классическая конструкция, известная уже очень давно. Представляет собой две классические лестницы, соединенные в верхней части с помощью шарниров.
  2. Универсальные
    . Особенностью этих лестниц является их способность трансформироваться из А-образного положения в прямое. Некоторые конструкции могут принимать вид строительных козлов, представляя собой некое подобие широкой буквы «П».
  3. Трансформеры
    . Такие лестницы больше применяются в квартирах. Складываясь, они принимают форму различных предметов мебели (столов, стульев и так далее), органично вписываясь в интерьер комнаты.

Материалы и способы соединения

В некоторых случаях возможно использование нескольких материалов: стойки из алюминия, а поперечные элементы – из стали. Проведенный расчет лестницы из профильной трубы показывает, что такая конструкция будет очень легкой, но обладать достаточной прочностью. Единственный недостаток – для соединения можно применять только болты.

В остальных случаях более целесообразно применять сварочное соединение.

Процесс монтажа

Итак, как сварить лестницу из профильной трубы?

Весь процесс достаточно прост и состоит из нескольких этапов:

  1. Соединение опор
    . В качестве ног стремянки используется четыре профильные трубы подходящей длины и сечения. Убедитесь, что длина всех заготовок одинакова. После этого на одном из торцов каждой детали (отступив 10-20 см от края) следует проделать сквозные отверстия.
    Затем заготовки скручиваются попарно при помощи длинных болтов с короткой резьбовой нарезкой в конце. Таким образом, получается шарнирное соединение, позволяющее складывать и раскладывать лестницу.

  1. Уложив опоры на землю, следует сделать отметки, которые послужат ориентиром для монтажа поперечных планок-ступеней
    . В качестве материала для последних можно использовать ту же профильную трубу, уголок или арматуру. Не забывайте, что ступени должны быть приварены к опорам под углом в 90 градусов. Для контроля можно использовать металлический угольник.
  2. Подключаем в сеть и настраиваем для работы сварочный аппарат
    . Вначале рекомендуется приварить первую и последнюю перекладину, а затем по заранее нанесенным отметкам смонтировать остальные.

Если заготовки для ступеней слишком длинные, то часть, которая выступает за опоры, можно отрезать позже с помощью болгарки или газовой горелки.

  1. Вторые две опоры не будут иметь поперечных ступеней
    . Однако, необходимо приварить несколько поперечных элементов, чтобы исключить движение этих деталей по отдельности. Закрепить их нужно в верхней, средней и нижней части. Также можно использовать дополнительную, диагональную деталь (но это уже необязательно).
  2. Между секциями стремянки закрепляется стальной тросик
    . Его длина должна быть такой, чтобы ножки расставлялись на нужную длину и обеспечивали устойчивость конструкции.

Если ваша цель иметь в доме надежную и долговечную лестничную конструкцию, тогда лучшего материла, чем металлопрофиль вам не найти. Лестница из профильной трубы своими руками – это вполне выполнимая задача даже для новичка, никогда ранее не имевшего дело со ступенчатыми системами. Однако при этом немного базовых знаний, касающихся инструкции по изготовлению расчету и сборке металлопрофиля, не будут лишними.

Как сделать межэтажную лестницу

Чтобы сделать лестницу на второй этаж или в подвал, необходимо:

  • самостоятельно или с помощью специалистов разработать чертеж будущей конструкции;
  • подготовить все требуемые материалы и инструменты;
  • произвести сборку лестницы. В большинстве случаев для сборки межэтажных лестниц используется метод сварки, так как готовое сварное изделие отличается большим показателем прочности, чем собранное болтами.

Разработка проекта

Из профильных труб можно изготовить межэтажные лестницы следующих видов:

маршевые. Прямолинейные лестницы, которые не имеют изгибов. Маршевая лестница может состоять из нескольких пролетов, соединенных между собой поворотными площадками;

Простейшая межэтажная лестница

винтовые, на которых ступеньки расположены по заданному радиусу круга.

Конструкция, выполненная в форме круга

Самостоятельно винтовые лестницы изготавливаются крайне редко ввиду сложности проведения расчетов и монтажа.

Основными параметрами, которые учитываются при разработке чертежа маршевой лестницы, являются:

  • ширина лестницы. Оптимальным значением параметра является расстояние в 80 – 120 см между краями (косоурами);
  • длина лестницы (косоура) определяется по теореме Пифагора в зависимости от расстояния между пролетами и ширины конструкции, так как оптимальный угол наклона лестницы – 45º;
  • количество ступенек определяется исходя из нормативов. Самыми удобными для использования считаются лестницы, расстояние между ступеньками которых составляет 12 – 20 см;
  • ширина ступенек. Для удобства параметр не должен быть менее 30 см.

Схема маршевой лестницы

Подготовка к строительству

Для строительства лестницы потребуется подготовить:

  • профильные трубы разного сечения. Для изготовления косоуров требуется применять трубы сечением не менее 60 мм, а для основания ступенек – 35 – 40 мм;
  • материал для ступенек. Сами ступеньки можно выполнить из листового металла или дерева. Последний вариант предпочтительней, так как повышает уровень безопасности при использовании;
  • инструменты для разметки;
  • дрель;
  • сварочный аппарат;
  • болты;
  • лобзик и болгарку.

Сборка и установка лестницы

Как сварить лестницу? Сборка конструкции производится по следующей схеме:

  1. на первой стадии подготавливаются трубы. Производится очистка от ржавчины и других видов загрязнений;
  2. установка косоуров. Для фиксации элементов конструкции можно использовать бетонную смесь или анкерные болты;
  3. разметка ступенек;
  4. приварка отрезов труб для фиксации ступенек;
  5. зачистка сварных швов;

Готовый каркас маршевой лестницы

  1. крепление ступенек из дерева (металла).

Процесс сборки и монтажа лестницы можно посмотреть на видео.

Готовую лестницу из стальных профильных труб желательно покрыть слоем краски. Деревянные ступеньки можно защитить лаком. Для безопасного использования дополнительно устанавливаются перила или ограждения.

Порядок изготовления

В качестве примера предлагаем вам рассмотреть технику изготовления лестниц со ступенями из древесины и каркасом из профильной трубы. Каркасным основанием такой конструкции служит труба диаметром 60 мм в сочетании с уголком, имеющим типоразмер 40х40 мм.

Процесс обустройства подобной конструкции включает в себя следующие операции:

  1. В первую очередь просчитываются требуемое количество ступеней, а также их основные размеры (высота и ширина).
  2. После этого можно переходить к заливке бетонной платформы, которая выступает в качестве основания всей конструкции и обеспечивает требуемый угол наклона. Уровень этой платформы является нулевой отметкой, на которой будет размещаться первая ступень лестницы.
  3. Сразу вслед за этим можно перейти к монтажу трубы, которая с одной стороны приваривается к закладкам в платформе, а с другой – крепится к анкерам, наглухо закреплённым в стене.
  4. После этого к трубе привариваются металлические уголки, все размеры которых должны выдерживаться с заданной точностью.
  5. По завершению основных работ сбоку к каркасу монтируются ограждения (перила), которые могут быть изготовлены как из дерева, так и из металла.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

  • Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
  • Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

  • На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
  • В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
  • Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Изготовление маршевой лестницы

Ещё раз стоит напомнить о нагрузках, приходящихся на лестничную конструкцию. Они обязывают проводить все работы правильно и качественно, чтобы обеспечить безопасную эксплуатацию.

Лестница, выполненная из профилированной трубы, может иметь один или два косоура. Это будет зависеть от того, какой ширины вы хотите видеть будущее изделие. Безусловно, большее количество косоуров повлияет на прочность лестницы, что приведёт к дополнительным расходам на материал и трудозатратам. Если вы всё же планируете одну несущую опору, то можно приварить сбоку дополнительные консоли. Такое мероприятие позволит избежать прогиба проступей при воздействии больших нагрузок.

Рассмотрим наиболее простую конструкцию лестницы из профилированной трубы.

Этапы работ

Начинают процесс с обваривания контура, результатом которого должен стать получившийся прямоугольник. На него позже будем устанавливать ступень.

  • В качестве основы будем использовать профилированную трубу сечением 10х10 сантиметров. Преимущество по сравнению со швеллером заключается в том, что её применение позволит уменьшить возможную вибрацию без дополнительных мероприятий по укреплению.
  • Направляющие делают, подрезая профильную трубу так, чтобы деталь в месте среза одним концом плотно вставала на опору. Противоположный конец должен примыкать к верхней опоре. Это можно сделать, приварив к обоим краям платформы. Они будут помогать фиксации. Если речь идёт о простой маршевой лестнице, то такими опорами станут пол и перекрытие.
  • Для того, чтобы была возможность установить ступени, необходимо наварить опорную рамку. Делают это между двумя опорами.
  • Для крепления будущих ступеней необходимо предусмотреть отверстия на опорной раме. Проступи крепят на анкерные болты.
  • Установку перил и прочих атрибутов производят на завершающем этапе, но подготовить места их креплений нужно заранее.
  • Окраска изделия производится на том этапе, когда собрана вся конструкция из профилированной трубы.
  • Если вы хотите оставить щель между стеной и лестничной конструкцией (обычно это делают для более комфортного приклеивания обоев или использования других материалов для оформления стены), то необходимо предусмотреть дополнительное укрепление конструкции. Для этого в стену забивают три костыля. В качестве этих элементов можно применить оставшиеся отрезки арматуры. Эти костыли необходимо забить под основную несущую внутреннюю трубу и подварить.
  • При изготовлении наружной стойки часто применяют металлические трубы. На её низ наваривается площадка, а верхняя часть срезается в соответствии с уклоном несущей балки, затем всё это подваривается.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
