Как сделать складную лестницу на конек крыши: делаем самостоятельно лестницу для работы на крыше

Разновидности коньков

Поскольку в продаже имеется большое разнообразие кровли и способов ее монтажа, очевидно, что и модели коньков различаются.

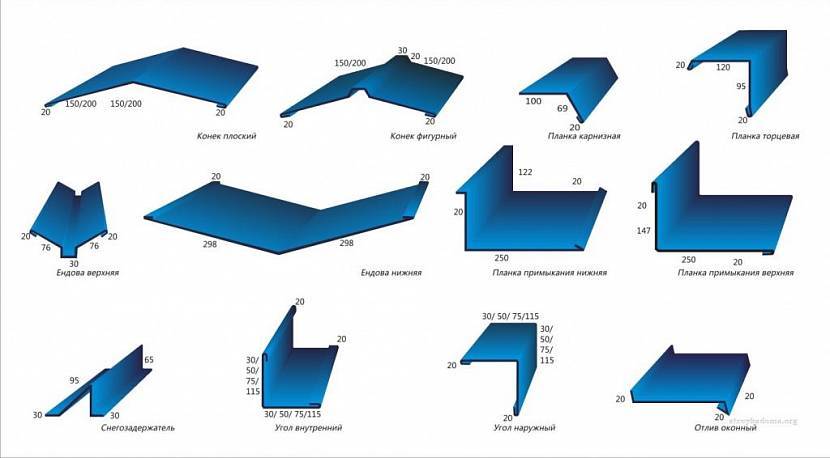

Разнообразие коньков крышиИсточник azh.kz

В продаже имеются следующие разновидности коньков кровли:

  1. Полукруглый. Ребра эта разновидность не имеет. После установки на крыше образуется воздушная подушка с внутренней части купола, которая обеспечивает качественную вентиляцию пространства под кровлей. Торцы оснащаются заглушками, с помощью которых создается законченный вид, также предотвращается попадание влаги через срез конька.
  2. Прямой – это наиболее простая разновидность, в которую не нужно устанавливать торцевые заглушки. Конек подходит для разных типов покрытий крыши.
  3. Узкий. Этот конек играет роль не только защиты. Его часто приобретают в качестве декоративного элемента, который можно ставить на беседке, крыше частого дома и тому подобных конструкциях.
  4. Фигурные или изогнутые. Это самая сложная разновидность конька. Своеобразный профиль обеспечивает увеличение вентиляционных свойств.

Важно знать, что для соединения прямых коньков, необходимо использовать Т или У-образные элементы, с помощью которых добиваются прочности и герметичности переходов. Дополнительные элементы обеспечивают герметичность переходовИсточник kabel-house.ru

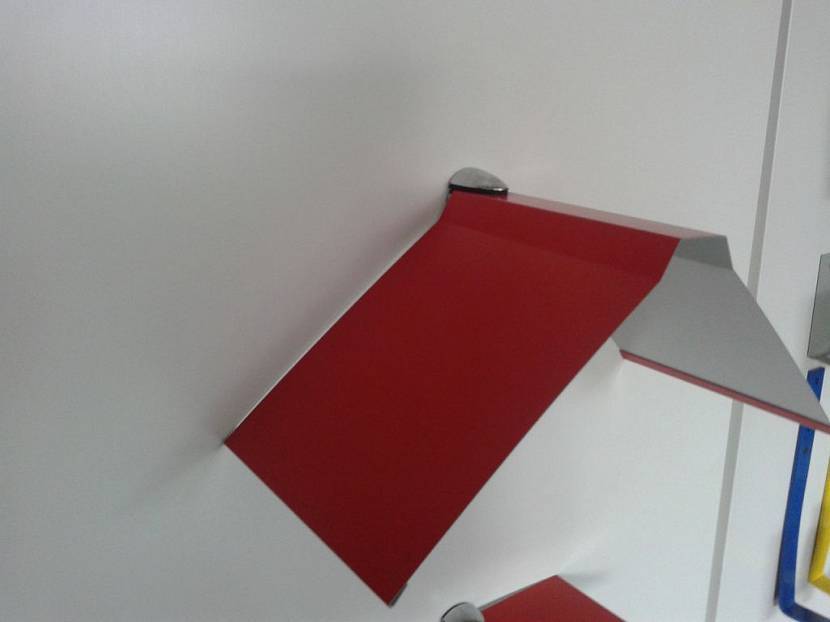

Дополнительные элементы обеспечивают герметичность переходовИсточник kabel-house.ru

У всех разновидностей коньков имеются только две вышеописанные задачи, а разница между ними – исключительно в способах монтажа, которые обусловлены различиями в формах.

Как сделать лестницу на чердак из дерева

При наличии достаточного места и частых визитов наверх лучше смонтировать стационарную модель. Для этого потребуются:

  • массивная доска для косоуров или тетив – толщина не менее 30 мм, ширина 40…60 мм, длина должна соответствовать всей длине лестницы (обычно не менее 3 м), сращивать нежелательно;
  • доски для ступенек – толщина 28…40 мм, ширина не менее 120 мм, лучше 240…300 мм, длина соответствует ширине лестницы. Можно приобрести готовые ступени;
  • для крутой лестницы подступенки не используют, если подъем относительно пологий – их можно смонтировать. Доски должны соответствовать по длине ступеням, ширина равна высоте ступени минус ее толщина, толщина подступенков не принципиальна, поскольку нагрузки элемент не несет;
  • если планируется установить перила, для них потребуется брус не менее 30х40 мм для опор, высота 90…110 см в зависимости от роста пользователя. Для самих перил нужен брус или планка 20х40…30х60 мм, длина соответствует длине пролета или меньше;
  • элементы для крепления.

Бюджетный вариант древесины – сосна. Если есть возможность и желание, лучше использовать более твердые и долговечные породы – лиственницу (она не боится сырости), дуб, ясень, граб. Декоративные детали (например, перила) можно сделать из ценной древесины ореха или других фруктовых пород.

В качестве инструментальной базы нужны:

  • электролобзик/циркулярная пила/ручная пила для разделки пиломатериалов;
  • шлифмашинка или наждачная бумага для обработки досок и брусьев;
  • шуруповерт/отвертка для закручивания саморезов или молоток для забивания гвоздей;
  • в случае крепления на клиньях и клее – киянка с резиновой головкой и кисть для нанесения клея.

Понадобятся также измерительные инструменты – рулетка, уровень. Очень полезен для работы качественный верстак.

Важно: при выпиливании деталей их торцы, а лучше и другие поверхности сразу шлифовать хотя бы начерно. В противном случае торчащие волокна древесины помешают нормальному монтажу и могут стать причиной заноз и ссадин.. Последовательность работ по созданию лестницы на чердак из дерева:

Последовательность работ по созданию лестницы на чердак из дерева:

с помощью пилы/лобзика вырезают косоур/косоуры. В зависимости от конструкции их может быть один или два, три применяют только для очень широких, сильно нагруженных лестниц;
вырезают ступени и, при необходимости, подступенки под размер;
засверливают/фрезеруют отверстия для крепежа

Под саморезы отверстия сверлятся, причем сверло берут диаметром на 20…50% меньше, чем диаметр резьбы самореза
Особенно важно сверление для колких пород дерева – сосны, сухого дуба, лиственницы;
монтируют конструкцию, обращая особое внимание на крепление косоура к полу нижнего и верхнего этажа.

Даже при монтаже на саморезы желательно подклеивать ступени к косоуру. Это уменьшит риск сдвига деталей во время сборки, сделает конструкцию более прочной и долговечной. Для лучшего контакта ступеней с косоуром можно выбрать пазы в нижней части ступеньки и упоре косоура. В этом случае необходимо сохранить минимальное расстояние от прорези до оборотной стороны косоура не менее 9…10 см.

Чтобы лучше разобраться, как сделать чердачную лестницу, рекомендуем посмотреть видео.

Если по какой-то причине косоур не устраивает владельца, можно сделать не менее простую лестницу на тетивах. Чертеж (точнее, эскиз) такой модели приведен ниже. Размеры даны ориентировочно и частично связаны с качеством древесины.

Основное отличие тетивы и косоура в данном случае – способ крепления ступеней. В тетиве либо делаются пазы (толщина доски обязательно увеличивается как минимум на глубину паза), либо крепятся опорные бруски.

В обоих вариантах конструкции ступени можно выполнить в виде прямоугольников или ассиметричных фигур – по технологии «гусиный шаг» («самба»).

Изготовление лестницы своими силами

Несмотря на возможность приобретения готовой продукции, многие предпочитают делать лестницу для кровли своими руками. Для этого надо подготовить необходимые материалы и инструменты, а также ознакомиться с основными правилами изготовления данного устройства.

Лестницу можно смастерить из алюминиевого профиля. В этом случае она получается не только прочной, но и довольно легкой. Но наиболее часто используемым материалом является дерево.

Для работы потребуются следующие материалы:

  • доски из сухого дерева размером 16х2,5 мм (в таком случае лестница не испортит кровельный материал);
  • обрезки деревянных брусьев и досок, толщина которых составляет 40-60 мм;
  • бруски квадратной формы с сечением 40х40 мм;
  • саморезы или гвозди.

Выбирая материал, надо обращать внимание на некоторые моменты, от которых зависит и качество готового устройства, и возможность сохранения кровельной конструкции. При наличии шиферной кровли или кровли на основе ондулина рекомендуется подбирать доски большей ширины, поскольку оба материала отличаются хрупкостью и могут быть с легкостью повреждены

При наличии шиферной кровли или кровли на основе ондулина рекомендуется подбирать доски большей ширины, поскольку оба материала отличаются хрупкостью и могут быть с легкостью повреждены.

Если кровля волнистая, то необходимо следить за тем, чтобы волны не повреждались. Для этого расстояние между лестничными осями должно быть кратно промежутку между гребнями.

Например: волны расположены на расстоянии 10 см один от другого – значит, между осями должно быть расстояние в 50, 60, 70 см. Только при соблюдении данного условия лестница будет ложиться на кровлю ровно и не повредит материала.

Бруски необходимы для изготовления поперечин, поскольку на них очень удобно стоять: нога находится довольно далеко от кровельного материала. К тому же можно присесть на такую ступеньку или держаться за нее рукой – при использовании широкой доски это оказывается невозможным. Но не следует впадать в крайности и брать очень тонкие бруски, поскольку при этом ноги будут быстро уставать во время подъема, да и особой прочностью такая лестница не может отличаться.

До начала работы надо определить длину лестницы и в соответствии с необходимым значением нарезать доски. Затем следует прибить бруски-ступеньки. Для большей надежности рекомендуется использовать саморезы

Если используются 100-миллиметровые гвозди, надо с обратной стороны острие углубить в слой древесины. При тонком основании лучше воздержаться от использования шурупов: они могут стать причиной повреждения всей конструкции, которая в данном случае не отличается особой надежностью.

После изготовления ступенек можно переходить к крюку. Он необходим для того, чтобы лестницу можно было прицепить к кровельному коньку.
Крюк должен быть достаточно надежным, чтобы выдерживать вес не только лестницы, но и находящегося на ней человека.

Длина крюка должна составлять не менее 30 см. Для надежности с обратной стороны следует приделать противовес – доску.

Угол между крюком и основанием регулируется с помощью использования особых клиньев или посредством подпиливания крюка под необходимым углом. На данном этапе работ надо быть довольно внимательным, поскольку этот угол может и не совпасть с общим углом конструкции.

Если угол ската кровли небольшой (от 20 до 30 градусов), то угол конька будет равняться 60-70 градусам. В этом случае необходимо изготовить крюк большого размера. Есть и другой способ: с обратной стороны можно подвесить довольно тяжелый противовес.

В случае если длина основания лестницы оказывается недостаточной, производится ее наращивание при помощи прибиваемой поверх внахлест дополнительной доски.

Нужно следить за тем, чтобы на поверхности досок не было никаких лишних деталей. Нередко к ним прибивают крючки для инструментов, одежды, что очень опасно, поскольку может привести к травме или несчастному случаю. Во время проведения работ надо пользоваться особым строительным поясом.

Перемещать готовую лестницу нужно вдвоем: один человек располагается на коньке, другой – на строительных лесах или земле. Находящийся внизу должен приподнимать лестницу, а вдвоем они подталкивают ее в необходимую сторону.

Данный способ изготовления лестницы, конечно, не является единственным, но он самый легкий, быстрый и экономный. Изготовленная таким образом лестница может использоваться как при мелких ремонтных работах, так и при замене всего кровельного материала.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
Шаг 4. Распиленные части снова соединяем, но уже петлями.
Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
Шаг 7. Теперь займитесь крючком

Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Виды лестниц

Чаще всего встречаются такие типы лестниц:

  • чердачные;
  • пристенные;
  • стационарные – расположены на скате крыш.

Лестница для работ на двускатных крышах прикрепляется кронштейнами, проходящими через отверстие в кровле. Места соединений желательно оборудовать резиновыми прокладками или герметиком. Перед тем, как залезть на крышу, секции хорошо закрепляют между собой, а последнюю часть прочно крепят к коньку.

Если изготавливается лестница кровельная стеновая, то нужно учитывать, что расстояние между верхней ступенькой и краем карниза не должно превышать 10 сантиметров, а расстояние от стены до приспособления – составлять не более 20 сантиметров. В том месте, где наблюдается переход на кровлю, делают надежно закрепленные поручни.

Как сделать лестницу

Изготавливается лестница для крыши своими руками достаточно легко, с этим делом можно справиться, даже не имея особых навыков.

 Для работы потребуются такие инструменты и материалы:

  • саморезы или 100-миллиметровые гвозди;
  • бруски 40х40 миллиметров, доски и куски бруса толщиной 40-60 миллиметров;
  • деревянные доски размером 16х2,5 миллиметров.

Боковые доски с такой шириной не могут повредить кровельное покрытие – это особенно важно для ондулина или шифера. К выбору размера нужно подойти ответственно, если кровля имеет волнообразный тип.

Изготавливают ступени из брусков для большей устойчивости стоп, ведь на тонких ступенях ноги быстро устают, и работа не получается качественной

Перекладины не рекомендуется размещать слишком часто, поскольку это ухудшает удобство нахождения на лестнице и придает ей лишний вес.

коньку на крыше

Советы по изготовлению лестниц

Если кровельная лестница своими руками изготавливалась с соблюдением всех требований, то она будет безопасной и надежной. Переносить ее удобнее всего вдвоем, один человек должен быть на лесах или внизу, а другой – на коньке. Она легко устанавливается, обеспечивая при этом безопасность подъема наверх и перемещения.

Собирается лестница для крыши своими руками внизу. Вначале прикрепляют кронштейны, которыми соединяется крепление конька, потом через каждые 2 метра монтируются опоры кровли в местах перекладин. Затем измеряют скат крыши и определяют требуемую длину лестницы, которая будет подниматься на кровлю и прикрепляться к доске обрешетки. Потом присоединяют стеновые опоры и поручни с промежутком два метра, производят монтаж кронштейнов для карниза.

Лестница кровельная стеновая прикрепляется на крыше с использованием двух кронштейнов, которые соединяют с опорами стен. Нижняя перекладина конструкции должна находиться на расстоянии не более метра от земли, а верхняя – примерно в 10 сантиметрах от карниза.

Особенности лестниц для металлочерепицы

Для ломаной кровли из металлочерпицы не подходит деревянная конструкция, она нарушает эстетическое восприятие крыши дома. Поэтому на нее устанавливают готовые изделия из металла. Часто это легкий и стойкий к коррозии алюминий. При монтаже лестниц на ломаной кровле из металлочерепицы крепеж должен приходиться в нижнюю часть волны. Процесс начинается от карниза вверх. На боковые части изделия надевают кронштейны и размещаются через каждые 1,5 метра. В листах металлочерепицы сверлят отверстия, в которые помещают болты, соединяющие крепеж с обрешеткой. Уберечь покрытие от повреждений помогают резиновые прокладки. Верхний край крепится к коньку двумя скобами.

Металлическая лестница для безопасной работы на крыше требует минимального ухода. Она покрывается стойкой порошковой краской распространенных цветов. В заводской комплект входят все необходимые детали. Если размер ската больше одного пролета, то придется купить несколько комплектов и соединить их вместе.

Обычная практика – совмещение скатной и пристенной конструкции в одну. Повысить безопасность перехода между ними позволяет установка поручней.

Какой бывает лестница для крыши ↑

Основные разновидности классифицируют по их непосредственному назначению:

  • скатные, ими пользуются для организации работ на кровле;
  • пристенные, по ним с земли подымаются на кровлю;
  • аварийные, как видно из названия, нужны в чрезвычайных ситуациях.

Пристенные ↑

Они должны удовлетворять определенным условиям.

  • верхнюю ступеньку располагают в соответствии с высотой края карниза либо выступа кровли. Максимально допустимый перепад уровней порядка 10 см;
  • нижнюю перекладину – на расстоянии 1 м от земли с погрешностью в 0,2 м в ту либо другую сторону;
  • подъемные ножки должны расположиться максимально близко к карнизу;
  • при наличии дополнительных трубок длиной 0,6 м крепление для лестницы на крышу в верхней части выполняют с помощью особых крепежных элементов;
  • конструкция должна отстоять от стены на 0,2–1,30 м;
  • минимальный шаг ступенек должен составлять 10 см
  • место установки определяется при проектировании и обязательно указывается на чертеже дома;
  • в определенных случаях, например, на ломаную крышу. под которой устроена мансарда, удобнее вместо внешней пристенной конструкции установить внутреннюю. Она отнимает часть жилого пространства, поэтому рекомендуется монтировать шарнирную потолочную либо винтовую конструкцию.

Если пристенная конструкция проходит рядом с окном, ею можно пользоваться в экстренных случаях, когда нет возможности выйти в дверь.

Такая конструкция позволяет комфортно добраться к объектам, расположенным на кровле. Лестницу, размещенную на скате, надежно крепят к коньковому брусу. используя высокие кронштейны. В районе карниза скатные конструкции переходят в пристенные.

Одновременно на скате крыши, параллельно карнизу, устанавливают специальную платформу так называемый переходный мостик. Платформа упрощает передвижение по поверхности ската и значительно повышает безопасность при проведении кровельных работ, поскольку минимизирует вероятность падения с крыши.

Иногда появляется необходимость укорачивать или удлинять скатную конструкцию. В первом случае лишнее отпиливают, а во втором – используют соединительные планки.

Сегодня большой популярностью пользуются приспособления из алюминия. Алюминиевый профиль считается легким, удобным в эксплуатации и износостойким материалом. Одним из требований ГОСТ является обеспечение безопасности работ на высоте, в частности, соскальзывания. Поэтому эти приспособления для кровли изготавливают рифлеными.

Повышенным спросом на нашем рынке пользуется лестница от Krause алюминиевая. Характеристики изделия только подчеркивают его достоинства.

Для изготовления боковины изделия и жестких перекладин, имеющих изогнутую форму, которая обеспечивает безопасность подъема, использован высоколегированный алюминий.

  • В них предусмотрена возможность удлинения: специальные отверстия на боковинах позволяют соединить между собой две лестницы.
  • По ним легко подыматься, поскольку расстояние между ступенями не очень большое.

Кровельные крючки, которыми приспособление фиксируется на поверхности кровли, в линейке Krause заменила значительно более удобная перекидная скоба.

Пожарные ↑

Их основное предназначение – организовать эвакуацию при пожаре. Любая строительная конструкция подчиняется определенный госстандартам. Не составляют исключения и пожарные лестницы на крышу. ГОСТ-ом регламентируются качество, характеристики и габариты изготавливаемой конструкции.

Отметим некоторые из обязательных стандартов:

  • если высота приспособления превышает 6 м, ее оснащают ограждениями, которые обеспечат безопасность эксплуатации;
  • ступени должны соответствовать нормам безопасности, через них беспрепятственно должны проходить осадки, всевозможные материалы, как жидкости, так и сыпучие;
  • они должны воспринимать нагрузку порядка 180 кг;
  • металлическая лестница должна иметь антикоррозийный защитный слой;
  • при их изготовлении должны использоваться нетоксичные материалы, не имеющие вредных выделений при горении;
  • максимальная горизонтальная нагрузка на ограждения составляет 54 кгс.

После сдачи в эксплуатацию обязательной процедурой является испытание пожарных лестниц и ограждений крыш. Ее повторяют с периодичностью пять лет, однако, внешний осмотр рекомендуется выполнять каждый год

При визуальной проверке, в частности, обращают внимание на появление:

  • ржавчины, которая, как известно, может вызвать разрушение конструкции;
  • трещин в балках и дефектов в проваренных швах и т. д.
