Установка подрозетника в стену из гипсокартона, бетона и кирпича

Подготовка к монтажу

В некоторых случаях требуется выполнить особые подготовительные работы перед тем, как установить подрозетник в бетонную стену. Чаще всего это касается блоков установочных коробок, предназначенных для монтажа нескольких розеток.

Поэтому во время подготовки необходимо выполнить следующие мероприятия:

В каждом подрозетнике вырезаются заглушки, через которые осуществляется ввод проводов внутрь корпуса, в некоторых случаях их нужно высверлить.
Необходимо избавиться от всех ненужных частей, способных создать препятствия при установке.
Собранный блок заранее примеряется к подготовленному отверстию в стене. Таким образом, проверяется их совместимость и проверка того, как правильно они установлены. От результатов проверки напрямую зависит выполнение монтажа

В отверстие блок нужно поставить прямо, без наклона в какую-либо сторону.
Место расположения установочной коробки определяется заранее, особое внимание следует уделить расстоянию от пола до подрозетника. Для жилых помещений этот показатель составляет 30 см, для кухонь, над поверхностью рабочего стола – 120 см, под стиральные машины – 100 см

Монтажные коробки для выключателей освещения располагаются на высоте 90 см от пола. Это приблизительные стандарты, рекомендуемые к исполнению.

Кирпичная стена, подрозетники, штукатурка и кафель

Последовательности действий при установке подрозетников в обычную кирпичную стену несколько отличается от работ по чистому бетону. Все приемы, инструменты и материалы здесь используются такие же, но есть некоторые нюансы, выполнение которых надо обдумывать заранее.

Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.

Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.

Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.

В этом видео показано как установить подрозетники на гипсовую штукатурку:

Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло). Дальше выполняется стандартная установка выбранных подрозетников – накладывается замазка, в нее утапливается сама коробка, счищается лишний раствор и после его застывания все готово к монтажу розетки.

Правильный выбор места

Зачастую выбор места зависит от того, как сделана разводка проводов. Кстати, все силовые кабеля нужно развести по квартире еще до установки гипсокартона. Поэтому сначала нужно сделать разводку проводов к определенным местам, а потом уже думать, как установить розетку в гипсокартоне.

Существует евростандарт касательно установки розеток:

  • расстояние от пола должно составлять не менее 30 см (обычные комнаты);
  • для стиральной машины розетка должны быть на уровне 1 метра от пола;
  • в ванной комнате установка должна проводиться на расстоянии не менее 60 см от пола;
  • расстояние от прокладываемых кабелей до оконных и дверных проемов не должно быть меньше 10 см.

Этот стандарт носит рекомендационный характер и не является обязательным для исполнения. Также стоит учитывать и существующие профили, чтобы они не мешали при монтажных работах. Если этого не предусмотреть, то придется уже во время монтажа срезать кусок профиля, чтобы на его место можно было установиться стакан.

Типичные рекомендации для установки розетки и проведения проводки.

Место для розетки

Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:

  1. Расстояние пол–розетка — 30 см.
  2. Расстояние пол–выключатель — 90 см.
  3. Расстояние розетка–стена — 18 см.

Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.

В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.

Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.

Выбираем розетку и подрозетник

Форма, размер и тип розетки не критичны при её установке в стену из ГКЛ

Прошли те времена, когда выдалбливалось отверстие в стене, куда потом с горем пополам пихали сердцевину розетки и пытались её там закрепить. Забивали колышки, чтобы все держалось, и быстренько закидывали раствором, чтобы ничего не выпало. Теперь таким заниматься не нужно, ведь во всём цивилизованном мире используются подрозетники.

Чтобы устанавливать  розетки в гипсокартоне своими руками нужно очень тщательно подобрать все необходимые материалы. Сама розетка состоит из лицевой части (декоративной), которую всегда видно, и из сердечника, который прячется в стене. Этот сердечник должен быть установлен в специальную пластмассовую коробочку, которая закрепляется в гипсокартоне.

В стене проделывается отверстие, куда вставляется пластмассовый подрозетник. Поэтому размеры отверстия и вставляемой коробочки должны совпадать.

Стоит обратить внимание на диаметр подрозетника под гипсокартон и прочие его размеры

Розетки специально стандартизированы, чтобы их можно было удобно вставлять в подрозетник. Тем не менее, всегда стоит посмотреть, как они подходят друг другу еще до монтажа на месте.

Место для розетки

Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:

  1. Расстояние пол–розетка — 30 см.
  2. Расстояние пол–выключатель — 90 см.
  3. Расстояние розетка–стена — 18 см.

Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.

В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.

Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.

Что такое коронка?

Коронка для подрозетников это специальное полое сверло, позволяющее быстро и экономично делать отверстия большого диаметра. Размер привычного нам сверла во многом ограничивается максимальным посадочным диаметром инструмента (дрель, перфоратор). Есть, конечно, сверла, диаметр рабочей поверхности которых больше, но пропорции эти не выходят за рамки нормальной эргономики, экономичности и эффективности сверления, долговечности стержня. Для того, чтобы просверлить в дереве, а тем более в кирпиче, отверстие порядка 68-70 мм (стандартный посадочный размер подрозетника) нужно сверло особой формы.

Виды коронок

Коронка это цилиндрическое составное сверло, на торце которого содержится режущая кромка. Так как это сборный инструмент, то в его центральной части находится обычное сверло (адаптированное для работы с материалом стены), которое первым врезается в стену и выполняет центровку основной режущей кромки.

Вырезаем отверстия для подрозетников в гипсокартоне

Итак, разметку мы выполнили, причём сделали это точно и аккуратно. Теперь нужно позаботиться о посадочных отверстиях для наших «пластиковых коробочек». Для этого потребуется дрель или шуруповёрт, оснащённый коронкой, диаметром 67 мм .

У меня их целый набор с разными диаметрами: 51, 57, 67, 76, 89,102. Этот набор китайских коронок, поэтому не очень дорого стоит. Такой набор может позволить себе каждый. Но должен отметить, не смотря на то, что набор китайский он очень надежный и служит мне уже почти пять лет. Каждая коронка для подрозетников по гипсокартону в собранном виде имеет центрирующее сверло.

Дальнейшая процедура довольно проста: упираем центрирующее сверло в нанесённые нами отметки, и аккуратно высверливаем коронкой четыре отверстия.

Обратите внимание, что гипсокартон – это довольно мягкий и податливый материал, поэтому прилагать чрезмерные усилия при сверлении не стоит. Это может промять или сломать перегородку

Учитывая особенности материала, можно вполне обойтись без коронки. Гипсокартон можно прорезать канцелярским ножом, однако, в этом случае, отверстия будут выглядеть не очень презентабельно.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

  • конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
  • стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Частые ошибки

Распространенной ошибкой является крепление продрозетника на монтажную пену

Часто случается, что при монтаже кабель перебивают распоркой. Это очень опасно – возможна угроза короткого замыкания или появление электрического потенциала на розеточном корпусе. К другим ошибкам относятся:

  • попытки крепить изделия монтажной пеной – она недостаточно хорошо их держит, к тому же многие образцы не соответствуют стандартам противопожарной безопасности;
  • игнорирование использования строительного уровня;
  • работа алмазной коронкой на максимально возможной глубине со вставленным сверлом;
  • установка единичного изделия в месте, где много арматуры.

Советы и рекомендации

При монтаже точек выхода электрического тока в стены, покрытые ПВХ-панелями, следует использовать изделия, выполнять правила проведения работ, аналогичные для гипсокартона. Укрепить положение внутри основания, избежать случайного вырывания розетки поможет установка усиливающего каркаса, который можно сделать из фанерного листа, либо гипса.

Работа с ПВХ-панелями

Переключатели, розетки ставят когда полностью завершена черновая отделка стен. Иначе шанс успешной установки заподлицо сильно снижается. Не стоит заниматься такой работой после окончания чистовой облицовки помещения. Целостность декоративного покрова будет безвозвратно нарушена. Иногда мелкие дефекты можно скрыть накладками или прокрасить контур в тон стены. Часто отлетают большие куски покрытия. Приходится переделывать большой участок поверхности.

Контроль уровня

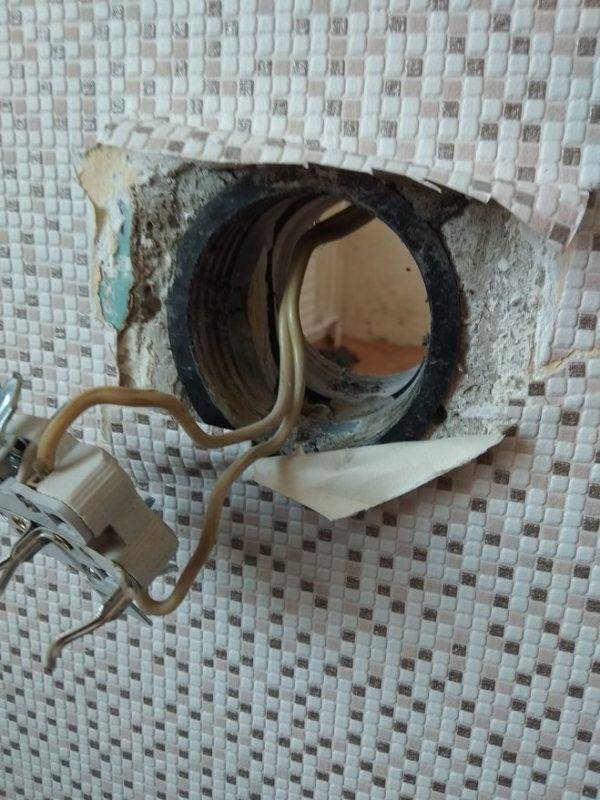

Встречаются ситуации, когда нужно подрозетник установить внутрь сквозного отверстия в стене. В таком случае достаточно накидать побольше алебастра, чтобы как можно больше заполнить пустоты вокруг стакана. Будет удобно, если под чашку поставить деревянные распорки, которые удержат ее в нужном положении.

Провод через сквозное отверстие в стене

Очень удобно, если новый прибор ставят на место сломанного или устаревшего. Зачастую отверстия идеально подходят, а вот старый подстаканник не всегда годится для вторичного использования – поломки, оплавление, трещины – веские причины для замены.

Когда толщина стены не позволяет вмонтировать подрозетник, то используют накладные модификации. Некоторые умельцы подрезают стакан по глубине, но подобное действие не рекомендуется к регулярному использованию и допускается в исключительных ситуациях.

Подробнее процесс врезки подрозетников в гипсокартонную стену можно посмотреть в нижеследующем видео:

Требования к подрозетникам

Подрозетник должен быть прочным, не горючим

Отдельный свод регламентаций для монтажа подрозетника на данный момент не разработан. ПУЭ предписывают блюсти общие правила электробезопасности. Перед проведением работ следует проверить изделия на соответствие следующим критериям:

  • Стакан под розетку должен быть изготовлен из прочного материала, способного выдержать силу, с которой извлекается вилка. При этом он не должен вытаскиваться одновременно с самой розеткой. Для обеспечения устойчивости крепления изделия, рассчитанные для эксплуатации в стене из алебастра или гипса, снабжены многочисленными выпуклостями и зацепками. На эту цель работают и отверстия, куда заводятся провода.
  • С внутренней стороны должны быть качественно сформированы ребра, куда крепятся розетки.
  • Используемая пластмасса не должна быть горючей. Для стен (кроме дерева) это требование значения не имеет, но его соблюдение необходимо для предупреждения воспламенения находящихся поблизости обоев или мебели.

Также не будет лишним, чтобы группу розеток возможно было объединить с помощью фиксаторов.

Размеры подрозетников

Стандартные размеры подрозетников

Подавляющее большинство изделий данного вида имеют диаметр 7 см. На такой показатель обычно рассчитаны и сами розетки

Глубина – параметр вариабельный, и на него нужно обращать внимание, подбирая вариант, наиболее соответствующий целям. Если в подстаканнике планируется коммутация нескольких проводов (пример – применение этого изделия на замену распаячной коробке), потребуется поставить вариант с большей глубиной

В целом, установка розеток в глубокие подрозетники выполняется легче.

Особенности конструкции коронок по бетону

Для сверления больших отверстий в бетоне, а тем более железобетоне, нужен особый набор инструментов. Коронка для подобных материалов должна иметь особо твердую режущую кромку. Кроме того, потребуется использовать электроинструмент мощностью не менее 800 Вт. Обычно используют перфораторы, а это значит, что нужно выбирать коронки с хвостовиками типа SDS-plus, SDS-top, SDS-max.

Типичная коронка по бетону состоит из трех основных компонентов:

  1. Переходник под соответствующий патрон.
  2. Центральное сверло для центровки.
  3. Собственно коронка с режущей кромкой (резцами).

По типу режущей кромки все корончатые сверла делятся на три группы:

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

  1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
  2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
  3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
  4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Требования к подрозетникам

На самом деле не существует единого свода правил, где будет описан подробно процесс монтажа коробки для скрытой установки розеток. Правила устройства электрических установок требуют только, чтобы были соблюдены общие требования по пожарной безопасности и электрической безопасности. В таком случае установка коробки под розетку ничем не будет отличаться от установки распределительной коробки. Есть определенные строительные нормы и правила, которые известны как СНиП, и они определяют геометрию размещения розеток и подрозетников внутри помещения. Также не забывайте, что никто не отменял здравый смысл.

  1. Материал самих коробок должен быть прочным, чтобы быть способным выдерживать усилие, с которым будет выниматься вилка из розетки. Более того, корпус не должен выдергиваться из стены с розеткой, и для этого на подрозетниках, которые предназначены для установки на строительную смеси (обычно это алебастр или гипс) есть отличные ребра, пазы и зацепы на внешней стороне. Отверстия технологического характера для заведения проводки тоже используются в качестве элементов фиксации.
  2. В такие щели попадает раствор, который поход на пасту, и после высыхания вы можете выдернуть корпус, но тогда сломаете пластик или лишь часть стены.
  3. Для выполнения установки подрозетников в бетон можно использовать и пластмассовые изделия, и именно из этого материала изготовлена большая часть элементов для розеток. С одной стороны это совсем недорого, а с другом – пластик представляет собой диэлектрик, и не будет разрушаться из-за воздействия влаги.
  4. На внутренней стороне коробок должны быть отформованы ребра для того, чтобы крепить розетку. Большинство из нас помнят квартиры времен советской перестройки, в которых даже при малейшем усилии розетки уже выпадали из стен. ранее такие подрозетники делали из металла, но мало того, что это не является безопасным, так еще и то, что за гладкую поверхность не получалось зацепить распорные направляющие на розетке.
  5. Более того, подрозетники оснащены посадочными отверстиями для винтовых креплений.
  6. Пластик, из которого изготовлены подрозетники, не должен гореть. С точки зрения стен (из бетона или кирпича) такое требование является бессмысленным, но от горящей розетки могут загореться обои на стенах или мебель, расположенная рядом.

Вовсе необязательным, но весьма полезным требованием будет возможность соединить между собой несколько розеток на стандартных фиксаторах. Это даст возможность собрать конструкцию с любой длиной.

Установка подрозетников своими руками.

Первое, что необходимо сделать, при установке подрозетника любого вида – это разметить место его будущего размещения на стене. А вот далее процесс монтажа будет уже определять материалом, из которого последняя была сделана.

Установка подрозетников в бетонную стену.

Если вам необходимо установить подрозетник в бетонную стену, вам понадобится первым делом сделать нишу в стене, габаритами немного более самого подрозетника. Для этих целей может использоваться:

1. Цилиндрическую коронку необходимого диаметра по бетонным (кирпичным) стенам.

Такая коронка в своей середине имеет направляющее сверло с победитовым наконечником. Причем непосредственно на самой коронке могут располагаться как победитовые напайки, так и алмазное режущее напыление.

Для справки: коронка с алмазным напылением позволяет делать более качественное отверстие, но она стоит дороже свое собрата с победитовыми напайками. Зато при работе с последним допускается использование перфоратора в ударном режиме, а при алмазном напылении – нет, так как такой режим быстро повреждает саму коронку.

Само отверстие, как я уже обмолвился выше, делается при помощи перфоратор или дрели, глубиной на 4-5 мм больше самого подрозетника.

2. Болгарку.

С ее помощью вырезаются прямоугольные пазы по всему периметру отверстия, после чего из его центра выбивается бетон.

После того как отверстие в бетонной стене будет готово, подрозетник крепится в данном углублении на штукатурную либо гипсовую смесь с одним главным условием: расположение винтов крепления будущей розетки (выключателя) должно быть в линию по уровню.

Но не забудьте, что внутрь подрозетника перед его монтажом должна быть введена проводка. Отверстие под ввод проводки делается в корпусе подрозетника. При этом разметка места под прорезку таких отверстий в подрозетнике, скорее всего, будет уже обозначено производителем.

Установка подрозетников в бетонную стену видео

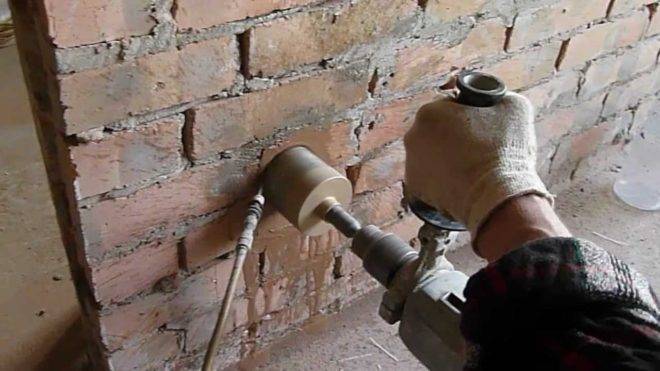

Установка подрозетников в кирпичной стене.

Осуществляется тем же самым образом, что и монтаж их в бетонную стену.

Установка подрозетников в кирпичной стене видео

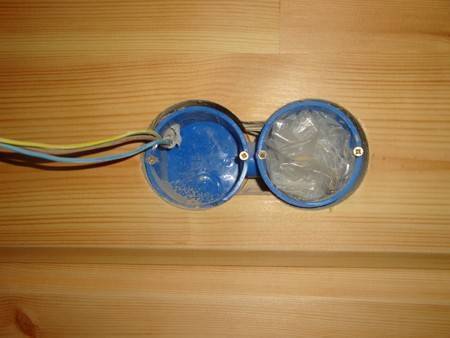

Установка подрозетников в гипсокартон, ДСП.

Основное отличие установки порозетника в гисокартон либо другой листовой материл состоит в способе проделывания отверстия в стене, а также виде его крепления. В остальном же все опять идентично выше описанному.

Итак, отверстие в гипсокартоне (ДСП) под будущий подрозетник всегда делается цилиндрической коронкой по дереву необходимого диаметра. Затем в него необходимым образом (каким – описано выше) устанавливается подрозетник и закрепляется при помощи зажимных элементов, предусмотренных конструкцией последнего.

После установки подрозетника производится монтаж розеток (выключателей) в соответствии с ПУЭ (правила установки электроустановок).

Если будете осуществлять данные работы самостоятельно, обязательно найдите и изучите данные правила, ведь, как известно, короткое замыкание электропроводки — одна из самых распространенных причин пожара, а значит – только соблюдение ПУЭ поможет сохранить вашу жизнь и имущество!

Установка подрозетников в гипсокартон видео

Прокладка проводки

Такое описание у работ для тех, кто интересуется, как установить подрозетник в бетоне. Без проводов не обойтись:

  • Проверка изоляции, кабельных жил на предмет различных дефектов.
  • Снятие крышки с коробки распределения.
  • Внутрь коробки заводят кабель, разные его концы. В неё они заходят с одной стороны, а с другой – идут к посадочной коробке. Кабель лучше разводить с дополнительным запасом, тогда будет проще работать в дальнейшем. Обычно это 10-15 сантиметров.
  • Вверху готовят штробу, предназначенную для провода. Со стороны провода не должно создаваться препятствий, движение подрозетника внутри ниши – свободное. Устройство с обратной стороны снабжается специальной прорезью, с помощью которой и завершают монтаж.
  • Внутрь штробы укладывают гофрированную трубу, внутри которой находится кабель.
  • Дополнительную фиксацию обеспечивают раствором из алебастра. 250 миллиметров – шаг, которого рекомендуют придерживаться.
  • Дефекты легко замазываются растворами шпаклёвочного типа. Чем замазать подрозетники в том или ином случае – решает сам владелец.

Гипс тоже может стать неплохим фиксирующим составом. Используют как строительную, так и медицинскую разновидность. Основу высыпают в ёмкость, когда раствор только начинают готовить. После этого добавляют воду, небольшое количество. Густота раствора должна быть средней.

Спустя пару минут работа с составом усложняется, поэтому использовать его надо быстро. Через 5 минут составы становятся негодными полностью. Разбираемся далее, как установить подрозетник в стену из бетона.

Проделывание отверстий

Существует три способа создания отверстий в стене:

  1. С помощью коронки по бетону.
  2. С использованием ударной дрели, перфоратора и победитового сверла.
  3. С применением болгарки (угловой шлифмашины).

Первый вариант (коронка по бетону)

Данный способ можно считать самым часто применяемым. Для проделывания отверстий используется специальное устройство — коронка по бетону, надеваемая на перфоратор.

Режущий элемент коронки представляет собой деталь с алмазным напылением. Можно использовать победитовые насадки. Сверхпрочный материал позволяет легко разрушать любую твердую поверхность. Пропил получается ровным и округлым. Во внутренней части насадки располагается сверло по бетону, предназначенное для центровки режущего элемента.

Ставим сверло на заданную точку и начинаем погружать коронку в материал. Когда пропил завершен, выдалбливаем остатки бетона. Для этого используем молоток и зубило.

Второй вариант (дрель, перфоратор, победитовое сверло)

Если нет насадки-коронки по бетону, отверстие для розетки можно проделать победитовым сверлом. Лучше всего проделывать отверстие перфоратором, а если инструмент отсутствует, подойдет и ударная дрель. В последнем случае процесс будет более трудоемким.

Окружность просверливается по заранее нарисованной линии. Шаг делается минимально возможный. Чтобы контролировать глубину погружения, рекомендуется использовать изоляционную ленту, привязанную к сверлу. Как и в первом варианте, доделываем работу с помощью молотка и зубила.

Третий вариант (болгарка)

Болгарка — не лучший способ проделывания круглых отверстий, а больше подходит для создания квадратов. Однако при отсутствии другого инструмента можно сделать отверстие для розетки в стене и с помощью болгарки.

Подбираем специальный диск — по бетону. Вычерчиваем квадрат вместо окружности. Делаем 4 пропила в стене по начерченным линиям. Глубина пропилов чуть превышает размер подрозетника. Убираем остатки бетона молотком и зубилом.

Подгонка отверстия под размер подрозетника

Когда отверстие выполнено, проверяем, насколько подходит под него подрозетник. Поскольку отверстие изначально делалось больше диаметра подрозетника, проблем с шириной возникнуть не должно. Основные усилия обычно прикладываются к подгонке нужной глубины.

Доводим отверстие до глубины, при которой подрозетник будет утопать в нише примерно на 5 миллиметров. Запас по глубине предусматривается с учетом закладки в отверстие фиксирующего материала (гипсового или алебастрового раствора). Кроме того, определенное место займет изгиб провода, подходящего к устройству.

Благодаря подгонке глубины установленный подрозетник будет спрятан в отверстии вместе с наружной юбкой. Это позволит установить устройство в одной плоскости со стеной. Если же юбку не утопить, в итоге получится зазор розеточной рамки от стены на 1 – 2 миллиметра.

Установка и фиксация монтажной коробки

Монтаж установочной коробки имеет собственный порядок действий.

Подрозетники в стене монтируются в несколько этапов:

  • Вначале требуется вырезать заглушку отверстия под кабель по соответствующей разметке. В некоторых моделях она просто продавливается усилием пальца. При необходимости отверстие можно увеличить под размер кабеля.
  • После ввода кабеля в подрозетник, он вставляется в готовое отверстие. Необходимо контролировать свободное пространство, чтобы запас был не менее 2-3 мм. Такой зазор необходим для заливки фиксирующего раствора.
  • Далее выполняется окончательная подгонка отверстия и коробки между собой по размерам. Затем нишу нужно очистить от мусора и пыли.
  • Для заливки лучше воспользоваться алебастром или медицинским гипсом. Готовить раствор нужно очень быстро, поскольку у него совсем небольшое время твердения, и замазывать следует в течение 5-7 минут.
  • Перед тем, как закрепить подрозетник в бетонной стене и начинать заливку раствором, отверстие смачивается водой, после чего она должна впитываться в течение 3-5 минут. Такая мера позволяет обойтись без грунтовки.
  • Смесь закладывается внутрь отверстия шпателем, после чего необходимо максимально плотно ставить подрозетники на свое место. Через отверстия в корпусе раствор просачивается и затекает внутрь изделия. Далее закрепляем установочную коробку на месте.
  • После этого с коробкой нельзя ничего делать до полного высыхания раствора, в противном случае она может зафиксироваться с перекосом. В самом конце обрабатываются зазоры вокруг подрозетника, которые тоже нужно замазать. Высохший раствор легко удаляется с пластика изнутри корпуса.

Как правильно выбрать

Перед тем как приобретать ту или иную модель, нужно определиться с некоторыми особенностями. Во-первых, в какую стену планируется его установить:

  • Полнотелые стены (бетон, кирпич, газо-, пено-блоки). Для таких перекрытий подойдет самый обычный подрозетник под бетон, без каких-либо дополнений.
  • Пустотелые стены (гипсокартон, ДСП, фанера и т. п.). Для них потребуются подрозетники со специальными зажимными лапками.

Бывают еще универсальные модели, которые при необходимости можно использовать для любых стен.

Во-вторых, надо просчитать, какое количество розеток потребуется установить в одной точке. Помимо одинарных подрозетников, можно купить двойные, тройные и т. д.

В-третьих, выбрать желаемую форму и размер. Стандартной считается круглая форма, но встречаются также квадратные. Про размеры нужно знать следующее:

  • Диаметр внешней части. Бывают – 60 и 68 мм.
  • Установочная глубина. Также два вида – 40 и 45 мм.

Самый ходовые габариты – это 68×45. В них помещается большинство производимых розеток и выключателей.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
