Лаги для пола своими руками: делаем пол на лагах несколькими способами

Выбор древесины

Под лаги могут
использоваться нестроганные доски или брус из лиственных, хвойных пород.

Хвойные деревья
дешевле, самые доступные — ель, сосна.

Брус из хвойных пород деревьев

Этот материал имеет
достаточную прочность, но в большей степени, чем лиственные породы, подвержен разрушающим
действиям влажной среды. Оправданным будет применение материала из хвои в
отапливаемых сухих помещениях.

Основа для пола из лиственных пород дороже за счёт более
высокой цены на материал. Но конструкция из такой древесины имеет хорошую
биостойкость, значительно лучше противостоит процессам гниения.

Главный минус этого материала — невысокая прочность на изгиб,
поэтому необходимо с осторожностью использовать лаги из лиственных деревьев при
планируемых больших нагрузках на пол. Не рекомендуется применять мягколиственные
виды дерева — липа и тополь

Соединяет в себе все полезные для лаг свойства сибирская
лиственница. Это хвойное дерево не боится влажности и имеет хорошую прочность,
которая со временем только увеличивается. Даже при использовании
стройматериалов из сибирской лиственницы в бане, конструкция прослужит
несколько десятилетий, без потери эксплуатационных качеств.

Брус из сибирской лиственницы

Более высокие затраты на такой
материал окупаются за счёт его долговечности.

Влажность древесины

Важный параметр используемой
в строительстве древесины — это влажность. Она не должна превышать 20%, оптимальное
значение — в пределах — 12%.

Существует несколько
способов определения степени насыщения волокон дерева водой.

Визуальный способ

Самыми простыми, но не
дающими точности методами определения влажности материала, могут быть:

  • по звуку
    при ударах молотком: сухой брус звонче;
  • фрезерованием
    бруса: слишком насыщенный водой материал при сверлении оставляет влажный ореол вокруг
    отверстия, пересушенный дымит, при нормальной влажности — следов не остаётся.
  • снятием
    тонкой стружки рубанком: у сырого дерева стружка мнётся, у высушенного,
    пригодного для использования — ломается и крошится.
  • химическим
    карандашом — на слишком влажном дереве проведённая карандашом по свежему спилу
    черта синеет.

Зная вид древа, опытные
резчики могут определить степень насыщения его влагой по цвету, весу или поперечным,
продольным трещинам.

Бракованный брус повышенной влажности

Расчётный метод

Этот метод основан на
взвешивании пробной секции бруса, до и после сушки. Алгоритм следующий:

  1. На
    расстоянии, не менее 30 см от торца бруска, вырезается сегмент шириной до 2 см.
  2. Тщательно
    очищенную секцию взвешивают на точных, с погрешностью до сотых грамма, весах, полученное
    значение записывают.
  3. Отрезок
    бруса помещают в сушилку (камеру или духовую печь) с постоянной температурой в
    пределах 100оС.
  4. Через 5
    часов проба взвешивается, результат фиксируется.
  5. С
    интервалом 1-2 часа производятся последующие измерения до отсутствия изменений
    в показаниях веса.

Далее, по формуле,
высчитывается абсолютная влажность исследуемого материала:

W = (m – m) × M× 100%,

где m и m — масса пробной секции
до и после полного высушивания, соответственно.

Использование электронного прибора

Для инструментального, наиболее точного, определения влажности дерева используют
электронные влагомеры.

Ими можно производить замеры любых видов дерева в различных условиях. В
основе принципа лежит зависимость электропроводности материала от степени насыщения
его влагой.

Игольчатый влагомер для древесины

В быту чаще применяются контактные (игольчатые) и бесконтактные
влагоизмерители.

В первом варианте иглы прибора вводят в древесину и производят замер
влажности в этой точке, показания выводятся на индикатор. При помощи таблицы
температурной корректировки определяются уточнённые результаты влажности
древесины.

Бесконтактные измерители влажности анализируют диэлектрическую
проницаемость дерева, на основании чего определяют процент содержащейся в нём
влаги. На показания этих приборов не влияют температуры древесины и окружающего
воздуха, поэтому не требуется температурная коррекция.

Использование на практике знаний о влажности бруса, из которого монтируется
основание для пола, очень важно. У высушенной до нормальных значений древесины
значительно выше эксплуатационные качества:

  • прочность;
  • противодействие
    загниванию;
  • долговечность.

Конструкции, изготовленные из влажной
древесины, создают большую вероятность их последующей деформации, что может
привести к порче полового настила.

Деформация пола по сырому брусу

Виды регулировочных систем

Регулируемые лаги монтируются различными крепежными элементами, на которых остановимся поподробнее.

Пластиковые болты

Регулируемые пластиковые опоры для лагов продаются комплектующими крепежами. В нем имеются болты из пластика и крепежи. Собирать конструкции лагов данными регулировочными крепежами на удивление просто:

  • В лагах делают отверстия под установку регулировочных винтов с шагом в полметра.
  • В этих отверстиях нарезают болтовую резьбу.
  • В подготовленные отверстия с резьбой накручиваются болты.
  • Лаги устанавливаются с расстоянием друг от друга в 50-60 см.
  • Отверстиям на лагах должны соответствовать отверстия на бетонном основании, на которые устанавливают специальные крепежные элементы.
  • Вращение полимерного болта регулирует лаги и выравнивает основу по уровню. После получения ровной поверхности лишние части болтов убираются стамеской.

Пластиковая опора позволяет устанавливать их и с лагами, и под фанерные полы, которые настилаются непосредственно на бетон без использования деревянных лагов. Монтируются крепежи в фанеру и на поверхность основания таким же образом.

На фанере с шагом в 50 см выполняются отверстия, в которые закрепляют фланцы.

Фланец с резьбой регулирует высоту плит.

Использование пластиковых болтов удобно, но не во всех строительных магазинах можно найти подобные крепежные элементы, поэтому используют анкера.

Регулировка анкерами

Если в качестве изменения высоты основания под лаги используют клиновые анкера, то он содержит еще пару шайб и гаек. В подобные лаги сечением в 50х50 мм делают отверстия под крепежи с расстоянием в 50 см.

В анкера, вставленные в подготовленные отверстия, вставляются шайбы и накручиваются гайки.

Отверстия, выполненные на брусках, должны иметь потайную нишу диаметром в 20 мм и глубиной в 10 мм, в которые вгоняются элемента крепежа, чтобы они не касались настила поверх лагов чернового пола из фанеры.

После этого лаги насаживают на анкера так, чтобы подготовленные гайки с шайбой на лаге оказались со стороны бетонного основания. Вращение гайки позволит регулировать положение по высоте лаг. Верхняя крепежная гайка предназначается для надежности лаг.

После завершения монтажа лишние части анкеров спиливают. Для этого используют болгарку или ножовку по металлу.

Подобным образом используют анкерные крепления для регулирования фанерной основы без использования лаг. Технология имеет некоторые различия. Например, опорные гайки встраиваются на требуемом уровне до настила листов фанеры.

Регулировка шпильками

Монтаж регулируемого пола на шпильках схож с монтажом анкерных регулировочных систем. В комплекте к анкерной добавлена шпилька. Шпильку используют диаметром в 8 мм. Остальные крепежные элементы (анкер, гайки и шайбы) подбираются под размер шпильки.

В основании высверливают отверстия и в них установить анкера. В анкер закручивают шпильку. На шпильке устанавливается гайка и на нее одевается шайба. Верхняя гайка служит фиксатором бруса. Так же как и в других случаях, излишки шпильки подрезаются.

Использование шпильки затрудняется из-за использования анкеров. Установка анкеров занимает наибольшую часть времени, потому что является сложной частью работы. Из-за полой структуры плиты перекрытия втулка может провалиться в него. Потому советуют не сильно загонять его в плиту перекрытия. К тому же армированная система плиты перекрытия тоже может стать проблемными участками установки анкеров.

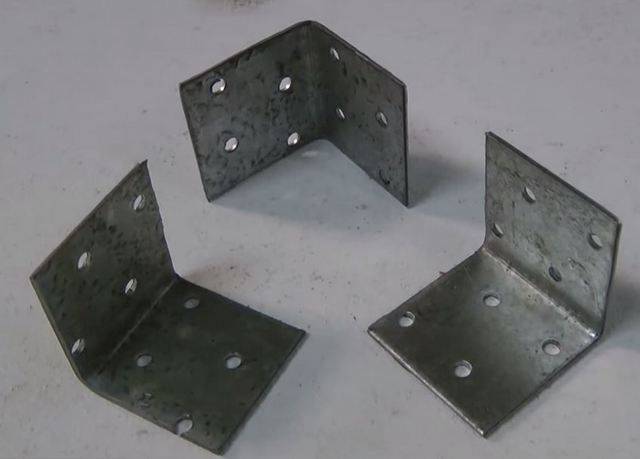

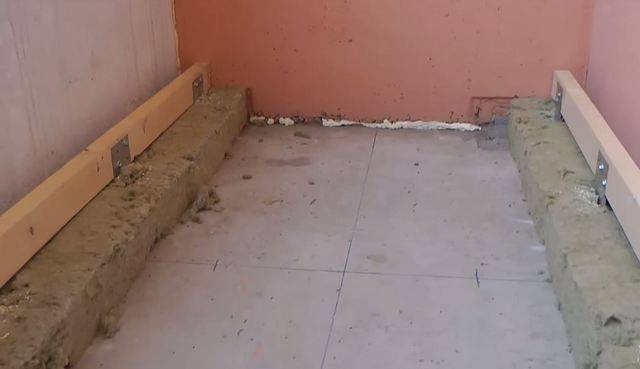

Регулировка уголками

Использование угловых крепежных деталей возможно. Их закрепляют на бетонное основание дюбелями. Уголки подбираются по мере необходимости поднятия пола над бетонным основанием, но сечением не менее 50х50 мм. Использовать уголки выгоднее, если анкерная система держится хуже из-за слабого основания.

Крепежи устанавливаются по лини с промежутком в полметра. В установленные уголки закрепляют брусок с заранее проверенным и выставленным уровнем. Для проведения монтажа нужно как минимум пару человек.

Чтобы придать прочности, с другой стороны деревянных брусков устанавливают подобные уголки.

Устройство надежного основания

Если установка половых лаг осуществляется на основание из деревянных балок нет необходимости производить дополнительную обработку основания. Брусья просто будут закреплены на торцах балок с сохранением высоты на всем покрываемом участке. Подложки при этом не потребуются.

Что касается работы с бетонным основанием, то существует два основных вариант монтажа каркаса из лаг:

  • использование подкладок для установки брусьев на едином уровне;
  • предварительное выравнивание основания.

Если с первым все понятно, то во втором случае эффективно будет использовать точечную замазку при незначительных дефектах поверхности, либо создать цельную стяжку, чтобы устранить любые неровности и деформации. В некоторых случаях хватает засыпанного и утрамбованного слоя песка нужной толщины.

Высоту столбиков можно регулировать посредством увеличения или уменьшения слоя используемого при монтаже раствора. Повысить срок службы кирпича можно посредством рубероидных слоев уложенных сверху и снизу столбика с целью дополнительной гидроизоляции (детальнее: «Правильная гидроизоляция пола в деревянном доме – возможные варианты и материалы «).

Положение лаг и половиц относительно источника естественного освещения

На схеме обозначениями показано:

. – стены здания.

. – входные двери в помещения.

. – окна и направление потока естественного освещения (широкие розовые стрелки)

. – лаги. Как видно, их направление может различаться.

. – половицы чистового покрытия, всегда укладываемые перпендикулярно лагам.

Если же по лагам планируется укладка листового материала, как базы для последующего финишного покрытия, то ориентация расположения лаг ключевого значения иметь не будет.

Следующий вопрос – нужно решить, сколько лаг потребуется для каждого помещения. Иными словами, необходимо определиться с шагом их установки (расстояние между двумя соседними параллельными лагами).

Этот параметр напрямую зависит от толщины доски, которая будет применяться для монтажа чистового покрытия пола. Существуют определенные нормы, которые показаны с расположенной ниже таблице:

Планируемая толщина половиц20 мм24 мм30 мм35 мм40 мм45 мм50 мм
Расстояние между лагами300 мм400 мм500 мм600 мм700 мм800 мм1000 мм

Зная, какой материал будет использован для пола, на основании составленной схемы монтажа несложно будет просчитать количество необходимых лаг и точное расстояние между ними. Шаг, безусловно, скорее всего, будет выражен не круглым числом, но округлять его можно будет только в меньшую сторону. При необходимости, лаги у стен допустимо уложить и с меньшим шагом – прочность конструкции от этого только выиграет.

Теперь можно определиться и с сечением бруса. Основной критерий для оценки при монтаже пола в частном доме, без бетонной основы – расстояние между точками опоры, то есть – длина пролета лаги.

Длина пролета2000 мм3000 мм4000 мм5000 мм6000 мм
Сечение бруса дла лаги110 ×60 мм150×80 мм180×100 мм200×150 мм220×180 мм

Как видно, сечение бруса прямо пропорционально длине пролета, и достигает порой весьма значительных величин. При больших размерах помещения могут потребоваться весьма мощные балки, а это и утяжеление конструкции, и существенное повышение расходов на пиломатериал.

Установка конструкции

Рассмотрим пример установки классической конструкции пола с вентилируемым подполом.

Для того чтобы пол в частном доме прослужил долго, нужно, чтобы он имел качественное, надежное основание. Как правило, лаги кладут на заложенные в фундаменте опорные балки. При их отсутствии устройство пола по лагам дополняется работами по возведению опорных столбов.

Для определения мест расположения опор на закладных балках на указанном расстоянии делаются отметки и по ним натягиваются нитки. Те же действия делаются на перпендикулярной стороне подполье. Точки пересечения нитей и будут точками установки столбов.

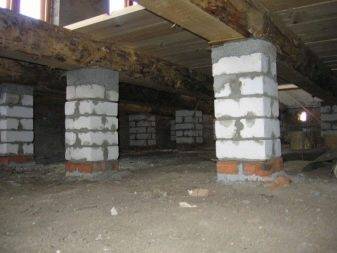

Обычно столбы выполняют в виде кубов. При этом необходимо понимать, что чем выше столбик, тем более устойчивым, а, значит, и более широким он должен быть. Столбики под лаги выполняются из кирпича или бетонных блоков. Можно также использовать устойчивые спилы крупного дерева.

На опоры укладывается рубероид в два слоя или другой вид гидроизоляции. Пространство между тумбочками засыпается шлаком, керамзитом или просто накрывается толстой полиэтиленовой пленкой. После вышеописанных подготовительных работ приступают к укладке балок, которые должны быть прочно зафиксированы к опорам. На балки укладывают непосредственно лаги.

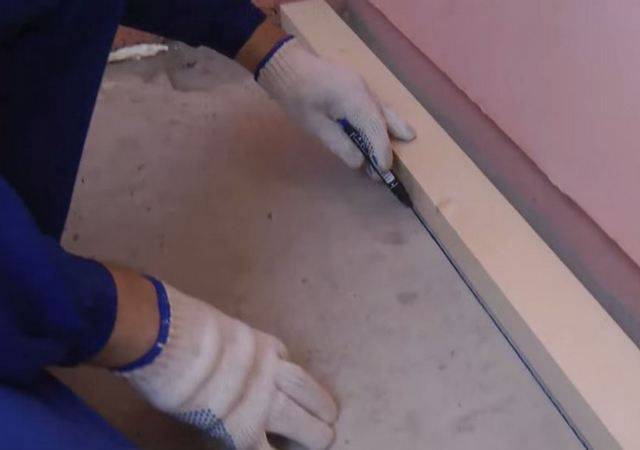

Следующий этап монтажа – это устройство чернового пола. Для этого вдоль нижнего края лаг с двух сторон крепят черепной брусок, на который потом укладывается черновой пол из необрезной доски. На него необходимо настелить слой ветровлагозащитной мембраны, чтобы предотвратить намокание утеплителя. Мембрана укладывается внахлест с обязательной проклейкой швов.

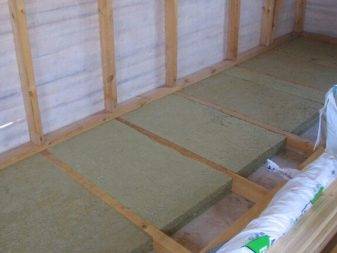

Далее, на мембрану между лагами укладывается утеплитель требуемой толщины (в зависимости от климатических условий региона). В качестве утеплителя лучше использовать минеральную вату. Плиты утеплителя вставляют так, чтобы нигде не было зазоров. После укладки утеплителя над ним должно оставаться расстояние не менее 2 см, чтобы обеспечить его вентиляцию.

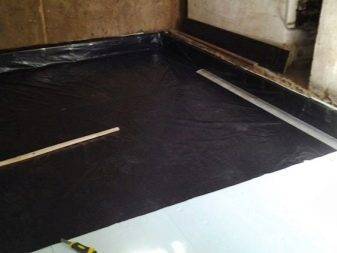

Сверху лаг расстилается слой гидроизоляционного материала. Полосы укладываются внахлест, швы проклеиваются специальным скотчем. Далее, слой гидроизоляции укрепляют брусками или рейками, которые набиваются на лаги. Для этих целей также можно использовать скобы.

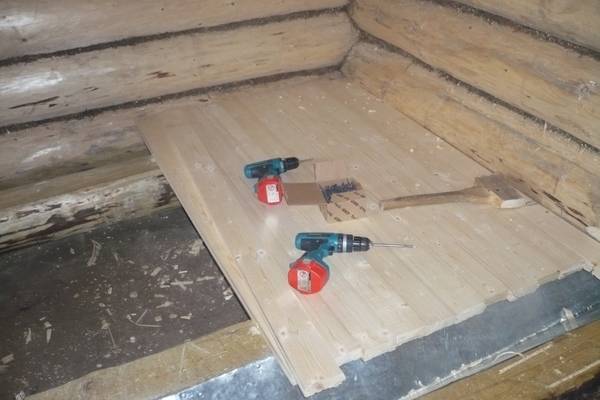

Чистовой пол также можно выполнить из шпунтованной массивной доски или фанеры. Главное, чтобы материал обеспечил ровное основание для монтажа финишного напольного покрытия.

Устройство пола

Предпочтение деревянным настилам в частном доме отдается по ряду существенных причин. Этот материал прочный, долговечный, с низкой теплопроводностью, не то что не вреден, а даже полезен для здоровья людей, находящихся в помещении.

Устройство пола на лагах

Поэтому дерево часто используют, как финишное покрытие на лагах, на других видах уже устроенных оснований, если это позволяет размер фундамента, высота до дверного проема:

  • цементная стяжка (бетонный монолит);
  • плиты перекрытия;
  • висящее расположение лагов;
  • сухая стяжка.

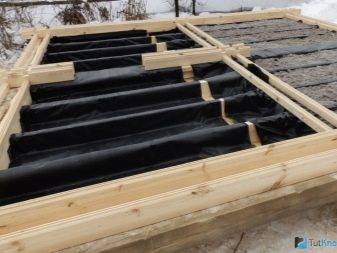

Кроме этого, можно самостоятельно делать деревянный пол по грунту на лагах в комплексе с черновым полом.

Что такое лага

В качестве лаг можно использовать квадратный брус

Конструктивно этот опорный элемент может быть представлен такими видами пиломатериалов:

  • половинка оцилиндрованного бревна, распущенного вдоль оси;
  • брус квадратного или прямоугольного (1×1,5) сечения;
  • 2 доски, срощенные (сбитые или склеенные) между собой.

Лучшим вариантом является цельное изделие. В случае возникновения необходимости применяют сращивание 2 деталей. Соединение можно делать шпунтом«в полдерева», встык, закрепляя накладками(минимум с 2 сторон) фрагментами досок длиной не меньше 1 м.

Древесину для балок выбирают из хвойных пород.

Это обусловлено содержанием смолы в волокнах (устойчивость к влаге) и стоимостью материала.

Для усиления водоотталкивающего свойства наружные слои дерева насыщают олифой, расплавленным воском.

Как выбирают брус

Для собранного настила лаги являются не только опорой, но и соединяющим жестким элементом, поэтому выбор их сечения и шага расположения будет зависеть от толщины досок (собственной жесткости), а также количества точек опоры балки, которая может висеть, опираться на столбики или лежать на сплошной поверхности.

При монтаже на сплошную бетонную основу требований к толщине особо не предъявляется. В этом случае размер выбирают, исходя больше из габарита выбранного утеплителя и несущей способности досок (пролет без прогиба).

Как расположить (общие правила)

Если комната длинная, то лаги укладывают вдоль

Чтобы сделать качественные полы в частном доме, надо руководствоваться общим сводом нескольких правил:

  1. В прямоугольной комнате брусья направляют параллельно длинной стене.
  2. Для квадратного помещения определяющим является окно – ламели напольного покрытия должны лежать вдоль световых лучей с улицы, поэтому балки кладутся вдоль стены со световым проемом. Если это не столь значительный параметр, то ориентируют относительно входной двери.

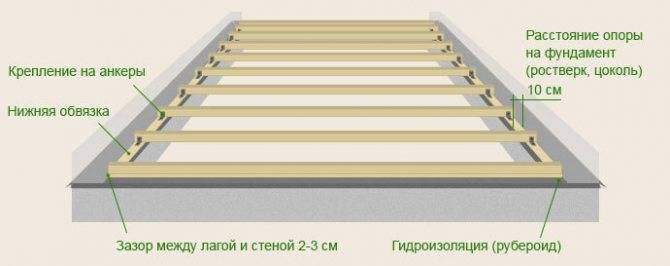

  3. Крайним лагам нужно делать отступ от стены не больше 0,2 м. Если расчетный шаг размещения не дает соблюсти это условие – его соответственно уменьшают.
  4. Верхние грани бревен должны составлять одну горизонтальную плоскость. Для этого используют водяной строительный уровень. Финишный настил укладывают на готовую поверхность, выравнивание подкладками (клиньями) надо проводить под лагой.
  5. Материал теплоизоляции (рулон, плиты, пена) укладывают впритык с уплотнением к древесине.

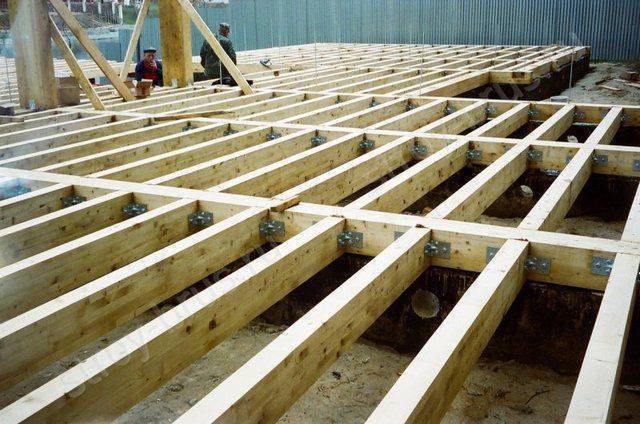

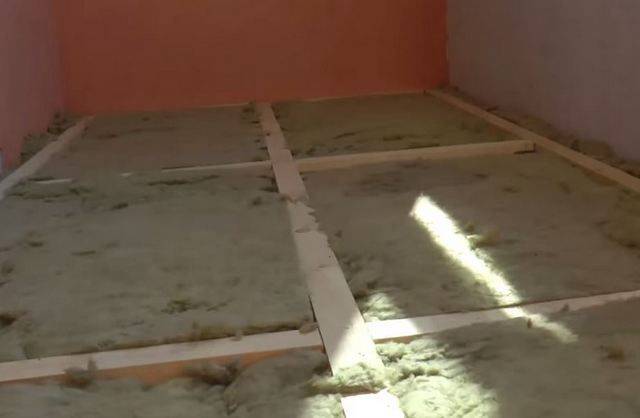

  6. Между продольными лагами можно ставить поперечные перемычки. Получаемый каркас больше потребляет материалов, однако дает экономию затрат на половую доску (уменьшается толщина за счет увеличения площади опоры).

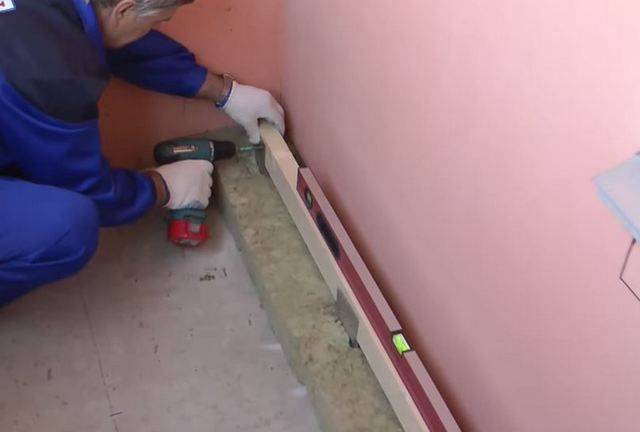

Ускорить процесс выставления высоты лагов по уровню помогает создание для них регулируемых опор. Этот быстрый способ дороже классических методов в 1,15 – 1,2 раза.

Бревна кладутся на плашки, которые перемещаются поворотом гайки на анкерной шпильке (один конец заложен в бетонном основании).

Чистовая отделка

Чистовая отделка

Нужно избавиться от неровностей на досках перекрытий, уровнять выступы, перепады уровней. Можно использовать шлифовальную машину. С ее помощью легко сделать пол абсолютно ровным, просто пройдясь устройством по всей поверхности. Если шлифмашинки не имеется, можно быстро убрать все заметные несовершенства наждачной бумагой больших размеров, а затем с использованием мелкозернистой шкурки отполировать основание.

Для пола нужно применить специальное покрытие, способное увеличить его стойкость к повреждениям. Основные разновидности:

  • шлифовка;
  • пропитывание маслом в смеси с олифой;
  • выщелачивание содой (обработка раствором, по консистенции похожим на мазь);
  • паркетный лак;
  • покраска;
  • мастика из воска.

Когда наносится пропитка, краска или создается лакированное покрытие, нужно следить, чтобы покрытие накладывалось движениями, которые параллельны волокнам дерева. Тогда неоднородность слоя, образовывающаяся по форме движений валика или кисти, будет сглажена.

Следование технологиям обустройства деревянного пола на лагах позволит обеспечить его долговечность и эстетическую привлекательность. Соблюдение рекомендаций по выбору материала и подготовке основания обеспечит надежность пола, работу можно будет сделать один раз на многие годы.

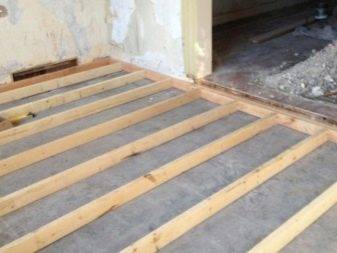

Деревянные лаги

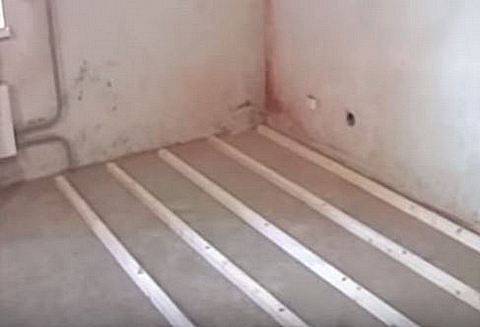

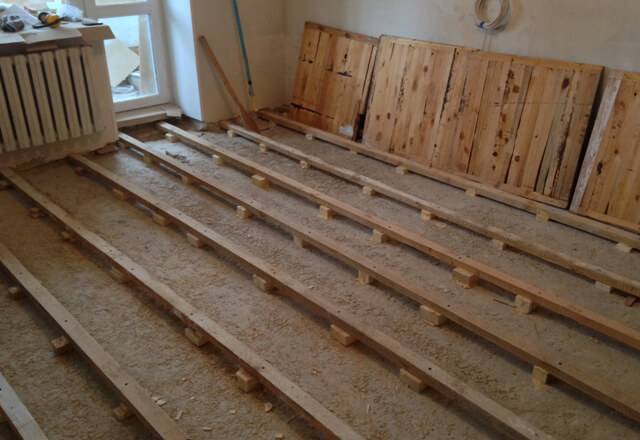

Деревянный пол в квартире отличается тем, что лаги можно устанавливать сразу на бетонное основание. Если ваша квартира не на первом этаже, в жилых помещениях гидроизоляция и теплоизоляция не нужны. Если основание более-менее ровное, просто выставляют лаги, выравнивают их по высоте. А дальше надо решить, крепить их или не крепить.

Самое главное — не оставлять пространство пустым

Крепить или не крепить

Планируя деревянный пол в квартире, вам надо будет решить, будете вы крепить лаги к перекрытию или нет. Возможны оба варианта. Вот коротко их достоинства и недостатки.

Если лаги к полу не крепить, меньше будет передаваться шум соседям

Это важно, так как древесина очень хорошо проводит звуки, а еще резонирует, усиливая их. Недостаток такого вариант — возможность возникновения скрипов

Конструкция не будет жесткой, возможны подвижки, которые и вызывают скрип. Ему соседи будут рады не больше, чем ударным шумам. Уж поверьте.
Стыки крепить однозначно, а вот крепить ли к основанию — ваш выбор

Лаги крепят к плите анкерами. Анкера берут пластиковые, чтобы снова-таки меньше передавались ударные шумы. На жестко закрепленных лагах шанс получить скрипучий пол ниже, но передача ударных шумов лучше. Нужны будут дополнительные меры для улучшения звукоизоляции.

Деревянный пол в квартире делают и с закрепленными лагами, и просто с установленными. В обоих случаях, для уменьшения передачи ударных шумов, под лаги кладут подкладки.

Как улучшить звукоизоляцию

Звукогасящие или виброгасящие подкладки желательно класть как под лаги, так и сверху. Получается, что нужны прокладки между лагами и бетонным перекрытием, и между лагами и досками. Наклеить надо и на торцы, которые близко к стенам. Это тоже внесет свой вклад в звукоизоляцию.

В самом простом варианте — это куски ДВП. Материал плохо проводит вибрации, но не идеален, так как это нецелевое его назначение. Для улучшения звукоизоляции есть специальные материалы — вспененный каучук (например, Вибростек-М), резина и другие более хитромудрые составы. Стоят они дороже. Особенно если покупать в фирмах, которые делают полы. Но и эффект от их применения более ощутимый. Есть похожий материал в автомагазинах. Там он, кстати, дешевле. Он на самоклеящейся основе, нарезан на полоски. Для наших целей — то что надо. Полоски звукоизоляции клеим к древесине, предварительно ее обезжирив.

Прокладки из ДВП между лагами и досками — лучше, чем ничего

Еще один момент: чтобы деревянный пол в квартире был действительно тихим, пространство между лагами не стоит оставлять пустым. Материал должен быть пористым. Подходит как сыпучий, так и в виде плит. Сыпучий — перлитовый песок или щебень, в виде матов — звукоизоляционная минеральная вата, пенопласт, эковата и т.д. Наиболее доступное и простое решение — минеральная вата. Если вам не нравится, что частички ее могут попадать в воздух, сверху можно затянуть тканью, нетканым материалом и т.д

Важно чтобы пропускал влагу/воздух. Выбранный материал крепят скобами к древесине, чуть ниже верхнего края лаг

Устройство пола

Поскольку пол является основой всего дома, которая больше, чем остальные конструктивные элементы подвергается воздействию различных факторов (нагрузке, влажности, износу), к материалу, из которого он изготавливается, предъявляются определенные требования:

Влажность древесины – не более 12%. От влажности зависит, насколько долго прослужит пол на деревянных лагах

Поэтому так важно соблюдать обозначенную выше норму.
Древесина для монтажа пола на лагах не должна иметь дефектов: сколов, трещин. зелени. Иначе пол прослужит недолго и его быстрый ремонт неизбежен.
Антисептическая обработка деревянных элементов специальными составами, предотвращающими гниение и появление грибка.
Противопожарная обработка древесины.
Использование высококачественного материала

Для устройства полов на деревянных лагах больше всего подходят такие сорта древесины, как пихта, сосна, дуб, лиственница, ясень.

Иначе пол прослужит недолго и его быстрый ремонт неизбежен.
Антисептическая обработка деревянных элементов специальными составами, предотвращающими гниение и появление грибка.
Противопожарная обработка древесины.
Использование высококачественного материала. Для устройства полов на деревянных лагах больше всего подходят такие сорта древесины, как пихта, сосна, дуб, лиственница, ясень.

Если работы проводятся летом, то для них лучше выбирать время, когда сухая и теплая погода держится в течение как минимум двух недель.

Выбор пирога для пола, устраиваемого по лагам, зависит от:

  • типа основания. Полы могут устраиваться по грунту, на плите, на столбах (с вентилируемым подпольем);
  • этажа, на котором проводится устройство полов;

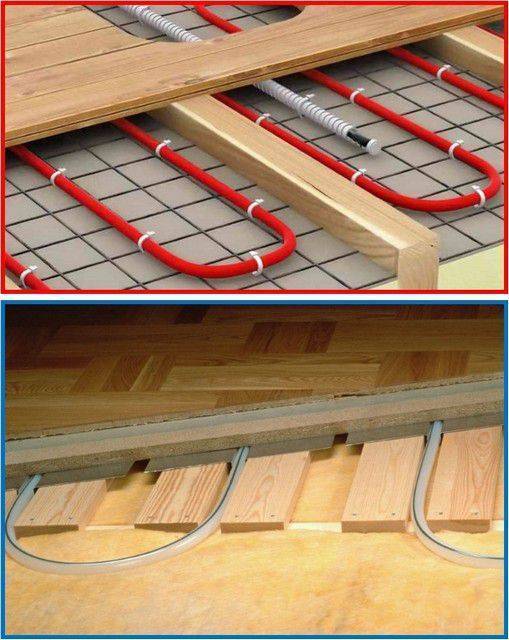

  • типа финишного напольного покрытия. Вполне вероятно, что хозяева могут запроектировать устройство пола с водяным или электрическим подогревом.

На бетонное основание

Самый простой вариант устройства пола на лагах. Сначала на основание стелют гидроизоляционный материал (пергамин, рубероид, толь, полиэтилен или полимерную мембрану). Далее, укладывают бруски лаг и выставляют их по уровню. Между ними укладывают утеплитель (керамзит, опилки, пенопласт, пенополистирол, минеральная вата).

Далее, поверх лаг внахлест прокладывается парогидроизоляционная пленка с обязательным проклеиванием стыков, которая прикрепляется к лагам бруском. Сверху настилаются половые доски.

По грунту

Это вариант так называемого холодного пола. Больше подходит для теплых климатических условий либо для устройства пола в дачных домиках для летнего проживания. Перед началом работ удаляют плодородный слой почвы, грунт утрамбовывают и засыпают щебнем с песком, далее насыпают и утрамбовывают глину

При этом важно помнить, что высота подсыпанного слоя должна быть втрое больше высоты лаг

Существует еще утепленный вариант устройства пола по грунту. Для этого также снимают плодородный грунт и трамбуют почву. Далее, застилают грунт слоем гидроизоляции. Далее, насыпают щебень и заливают его цементным молоком.

После схватывания цемента снова укладывают гидроизоляцию и приступают к укладке гипсоволокнистых (ГВЛ) или древесноволокнистых плит (ДВП). Сверху насыпают керамзит и выполняют стяжку. На стяжку устанавливаются лаги, по которым прибивается половая доска.

С подпольем

Вентилируемое подполье создается, когда лаги укладываются на столбики (при ленточном фундаменте) или делаются висящими (при свайно-ростверковых фундаментах), когда между местами опирания не слишком большое расстояние. Подпол при этом может быть холодным или утепленным. Для утепления подпола на слой гидроизоляционного материала укладывается не впитывающий влагу утеплитель, например, пенопласт, керамзит, вспененный пенопропилен или вспененный полиэтилен.

Все возможные варианты представлены на рисунке ниже.

Брус в П-образном кронштейне

Для примера – процесс создания теплого пола на балконе или лоджии.

ИллюстрацияКраткое описание операции
Опорный элемент конструкции – П-образный кронштейн.
Для скрепления лаг с поперечинами понадобятся металлические уголки.
Первым делом, как всегда, проводится уборка поверхности основания. Если есть щели, то их следует заделать монтажной пеной. Будет нелишним покрыть бетонное основание грунтовкой глубокого проникновения – меньше пыли и дополнительная гидроизоляция.
Проводится разметка. Лаги вдоль стен намечаются так, чтобы выдерживалось расстояние примерно в 50 мм (от боковой грани лаги до стены).
По намеченным рискам проводятся линии расположения лаг.
Сразу намечается линия установки средней лаги (по центру), а также места монтажа перемычек. При этом учитывается то, что если покрытие из фанеры будет состоять из двух или более листов, то стыки должны прийтись именно на перемычки.
Намечаются места установки кронштейнов. Шаг между ними на одной лаге – 500 мм. На перемычке достаточно одного кронштейна по центру.
В полу пробуриваются отверстия под дюбели для установки кронштейнов.
Кронштейны крепятся к поверхности бетонного основания. Необходимо следить за ровностью установки – чтобы П-образный кронштейн не быт провернут относительно осевой линии.
Первый ряд кронштейнов для крайней лаги установлен.
Пол подразумевается утепленный, и вопросами термоизоляции придется заниматься параллельно с установкой лаг, иначе позже это будет сделать проблематично. В полосе минеральной ваты прорезаются щели с таким расчетом, чтобы в них попали полки кронштейна. Получается единый утеплительный слой, а металл в этом случае не станет мостиком холода.
Вставляется брус лаги. С одного края он выставляется по заданной высоте и временно фиксируется одним саморезом.
Переходят на противоположную сторону лаги. Брус выставляется строго горизонтально, и также фиксируется саморезом.
При монтаже балок вдоль стен есть одна загвоздка – со стороны стены их невозможно укрепить на саморезы. Выход есть – в каждом из кронштейнов, прямо через установленную в него лагу, сверлятся два отверстия 6,5 мм. Вставляются болты М6, и затягиваются гайкой со стороны стены – гаечным ключом это сделать несложно.
Так будет выглядеть каждый из кронштейнов с лагой вдоль стены.
Точно так же монтируется ряд кронштейнов и лага с противоположной стороны. Главное – контролировать, чтобы брусья были строго на одном горизонтальном уровне.
Крепится ряд кронштейнов для центральной лаги.
В этом месте брус крепить проще – стены не мешают. После укладки такой же, как и ранее, термоизоляции, он выставляется по уровню и крепко фиксируется с обеих сторон саморезами.
Три линии лаг выставлены. Вертикальную нагрузку они выдерживают хорошо, но при воздействии сбоку стабильности нет. Чтобы устранить этот недостаток, нужно связать их перемычками.
Для перемычки, как уже говорилось, достаточно одного кронштейна. После его установки укладывается слой утеплителя.
отрезанный в нужный размер кусок бруса выставляется на место и фиксируется к лагам строго по уровню с помощью уголков и саморезов…
а затем крепится и в кронштейне.
Расстояние между перемычками – порядка 600 мм, но с учетом будущих стыков листов фанеры. Сборка каркаса окончена.
Можно переходить к окончательному утеплению. Для начала минватой заполняются оставшиеся «окна»…
…а потом сверху, при необходимости, можно уложить и второй сплошной слой.
Раскраивается лист фанеры, заготовки укладываются на лаги. При этом необходимо сразу наметить линии, по которым будут вкручиваться саморезы.
Листы фанеры крепятся саморезами, так, чтобы головки слегка «утонули», на 0,5 ÷ 1 мм в ее поверхности. Шаг между крепежными элементами – 150 ÷ 200 мм.
Получилось очень ровное и прочное основание для укладки любого вида финишной отделки пола. Кроме того, если требуется создание на балконе комфортного микроклимата зимой, то перед настилом покрытия можно смонтировать пленочные обогреватели.

Установка лаг на резьбовые стойки-шпильки

Еще один метод точного выставления лаг, завоевавший большую популярность. Схематично, в разрезе, принцип крепления показан на рисунке:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
