Как положить тротуарную плитку на бетонное основание

Этапы укладки брусчатки на бетон

Тротуарная плитка монтируется на жесткую поверхность из бетона разными способами. Основные варианты:

1. Гарцовка. В данном случае используется смесь песка и цемента в соотношении 5:1 или 6:1. Рекомендуемая толщина слоя – 5 см. Смесь насыпается поверх готового бетонного основания. Чтобы упростить процесс монтажа, уклон, необходимый для оттока воды, обеспечивается на этапе формирования слоя бетона. Для улучшения свойств покрытия при этом закладывают отрезки труб перпендикулярно поверхности. Они в дальнейшем заполняются щебнем, когда цемент застынет.
2. Мокрая технология предполагает необходимость укладки брусчатки на бетонный раствор. Предварительно готовится цементное основание. Уклон формируется на следующем этапе, когда на поверхность наносится бетонная смесь, посредством которой будет фиксироваться плитка.
3. Монтаж на клей. Если интересует вопрос, как положить брусчатку с помощью такого материала, нужно учитывать, что наносить состав необходимо тонким слоем – не более 10 мм, причем обрабатывается небольшой участок (до 1 м²). Это обусловлено тем, что период застывания клея короткий, нужно успеть правильно расположить плитку.

Устройство бетонного основания

Последовательность действий на подготовительном этапе:

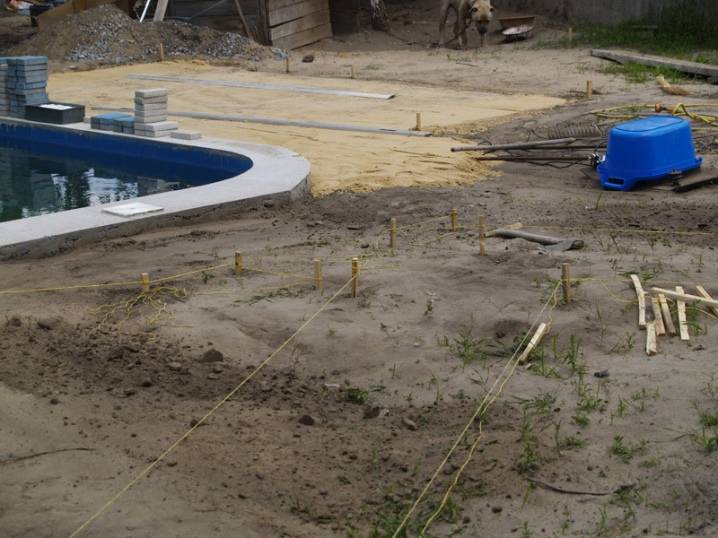

1. Производится разметка участка, для этого используют специальный шнур и колья.
2. Выполняется копка котлована. Рекомендуемая глубина – 25 см. Дно ямы выравнивают. Нижний слой формируется из щебня. Толщина – не более 15 см. С помощью граблей материал выравнивают. На данном этапе делается уклон (2-5°). Ширина котлована должна быть несколько больше по сравнению с размеченным участком.
3. По периметру устанавливаются доски для опалубки.
4. Рекомендованные пропорции смеси бетона из цемента, щебня песка, соответственно – 1:2:3.
5. Выливается первый слой раствора, толщина не более 5 см.
6. Укладывается армирующая сетка.
7. Формируется второй слой, толщина в данном случае должна быть 10 см.
8. Когда смесь наберет прочность, продолжают работы.

Установка бордюрного камня

Бордюр нужно располагать по периметру участка, на котором планируется укладывать плитку. Для этого необходимо сделать разметку, причем с помощью шнура определяют высоту установки бордюрного камня. Затем копают неглубокую траншею. Ее глубина определяется той частью камня, который будет заглублен.

На дне траншеи формируется слой песчано-щебневой подушки. Сверху он заливается цементным раствором (соотношение цемента и песка 1:3). Бордюр устанавливается с помощью киянки. Шовные соединения заполняются песком.

Укладка брусчатки

Наиболее простой способ крепления плитки – гарцовка. Готовится смесь из цемента и песка. Когда покрытие заливается водой, материалы образуют прочное основание, которое будет надежно удерживать брусчатку. На более ответственных участках, где нагрузка выше, вместо гарцовки используют метод крепления на основе клея или цементного раствора. Инструкция по укладке брусчатки с использованием сухой смеси:

На готовом бетонном основании формируют слой гарцовки – не более 5 см по толщине.
Поверхность трамбуется, выравнивается.

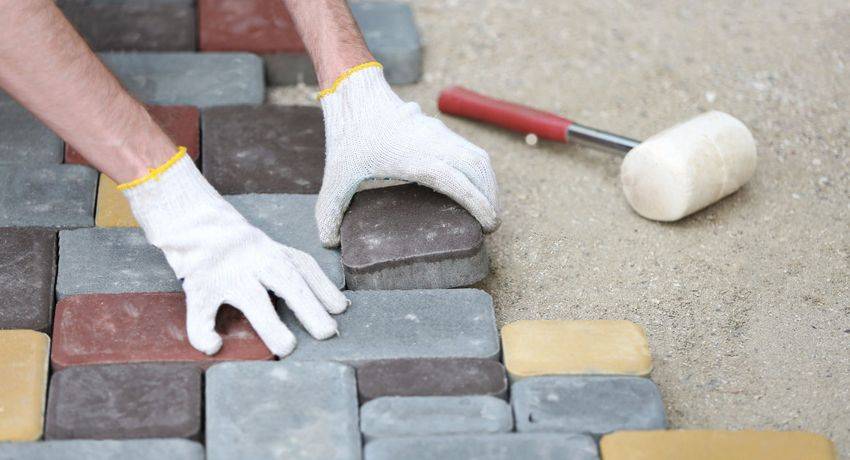

Производится монтаж плитки, для этого применяют киянку

На данном этапе важно контролировать уклон с помощью шнура и строительного уровня.
Поверхность заливается водой.
Гарцовка даст усадку, значит, нужно повторно засыпать сухую смесь из цемента и песка между плиткой.
Поверхность заливают водой еще раз.. https://www.youtube.com/embed/QabLW95ksAM

Технология укладки и ее последовательность

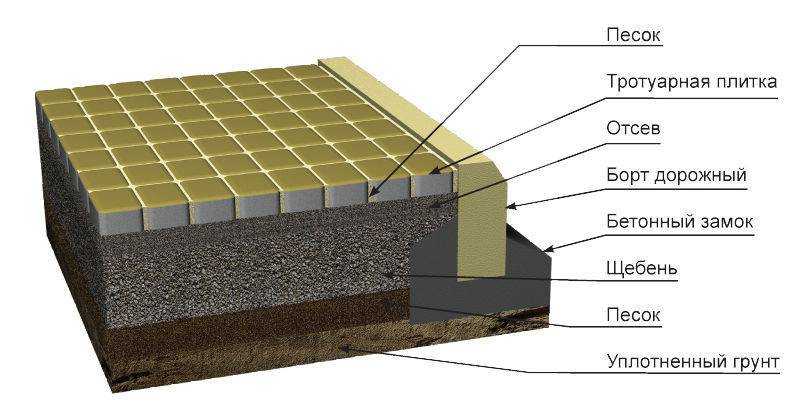

Основные этапы укладки тротуарной плитки

Укладка тротуарной плитки на бетонное основание — это технология, состоящая из нескольких этапов. Сначала необходимо подобрать плитку по форме и по цвету, основываясь на окружающий ландшафт. Учитывать необходимо все, даже размеры будущего покрытия, а потом можно приступать к заливке основания для тротуарного покрытия.

Последовательность устройства бетонного основания

Укладка тротуарной плитка на бетон отмостки

Технология достаточно простая, и не вызовет большого затруднения. Достаточно выполнять все работы в определенной последовательности.

Прежде чем начинать строительство основания, продумайте размещение коммуникации, если есть такая необходимость. Это предостережет готовое покрытие от переделывания.

Работа начинается с того, что участок под покрытие тщательно планируется, измеряется и делается предварительная разметка будущего основания. По этим данным, можно рассчитать нужное количество плитки, а также количество используемого сырья для основания и для укладки самой плитки.

• Основание. Вынуть грунт на глубину 20–25 см.
• Дно траншеи тщательно выравнивается и убирается все лишнее. Планировку выполняют исходя из расчетов стока воды.
• Производят трамбовку поверхности. На дно желательно расстелить геотекстиль, это избавит от прорастания растений.
• Можно уложить в несколько слоев рубероид, обычно достаточно двух слоев.
• Проделывают отсыпку из щебня или гравия. Ее толщина должна быть 10–15 см, после выравнивания щебня его утрамбовывают.
• Сверху на щебень укладывается армирующая сетка.
• Следующий пункт, это разметка укладываемой поверхности. Границы обозначают колышками, с протянутой ниткой между ними.
• По наружному краю ставят опалубку, для ее устойчивости делают закрепления при помощи колышков, забитых в землю, на расстоянии 80–100 см.
• Замешивают раствор, из компонентов: цемент-песок, в пропорции 1:3. Добавление воды необходимо проводить до тех пор, пока раствор не будет похож по консистенции на сметану.
• Теперь можно приступать к заливанию этого раствора. Необходимо помнить, что основание заливается в несколько заходов, каждый слой равняется 5–7 см. Только после просыхания одного слоя, можно заливать второй.
• Сразу же необходимо позаботиться об уклоне, достаточно и 1 градуса, для хорошего стока воды.
• Для последнего слоя делают раствор немного жиже, чем для всего основания. Это позволит поверхности быль ровной и гладкой.

После того как основание готово, можно приступить к укладке. Для этого подготавливают бордюры. Их можно положить на цементно-песчаный раствор, или бетон. После установки бордюрных камней, приступают к укладке покрытия. Для работы рабочую поверхность смачивают водой.

Для начала необходимо подготовить все необходимые элементы:

• тротуарную плитку;
• цемент;
• песок;
• гравий;
• шпатель;
• кельма;
• резиновая киянка;

Технология укладочного процесса чем-то схожая с укладкой кафельной плитки. Для нанесения раствора используют кельму, при помощи шпателя необходимо разровнять раствор и можно укладывать элементы один за другим. Каждая плитка должна полностью прилегать к раствору, в этом поможет резиновый молоточек. Необходимо точно соблюдать расстояние между всеми плитками, каждую уложенную необходимо корректировать, пока она не схватилась с раствором.

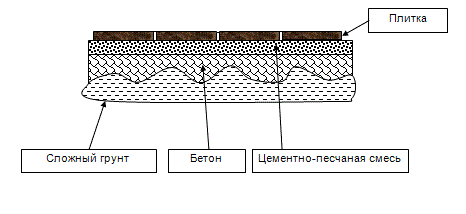

Схема поэтапной укладки тротуарной плитки

Для этого плитку поднимают, раствор под ней разравнивают, при необходимости добавляют. Дальше плитку необходимо уложить на свое место, только теперь в правильном ракурсе. Расстояние между плитками должно быть не более 1–2 мм. Для большей точности можно воспользоваться крестиками. Следующие ряды плиток выравнивают по отношению к предыдущему, следовательно, первый ряд должен быть уложен очень ровно.

Если возникла необходимость в маленьком элементе покрытия, то его можно отрезать, используя специальные инструменты, к примеру, болгарку.

Необходимо помнить, что качественное покрытие зависит не только от процесса укладки, но и от приготовленного раствора.

Способы укладки в зависимости от типа основания

Хозяевам, которые планируют обустраивать тропинки на дачном участке своими руками, необходимо выбрать материал будущего основания правильно. Это может быть песок, бетон или щебень.

Кроме того, стоит знать про два вида кладки:

1. Шовный. Плитняк подбирается как, чтобы через сутки после мощения зазоры между элементами составляли не больше 1 см.
2. Бесшовный. Каждый камень вплотную подгоняется к другому за счет обрезки лишних частей болгаркой. Рисунок дорожки получается естественнее и красивее, чем в первом варианте. Однако процесс трудоемкий и потребует немало времени.

Фото: распил плитки под нужный размер

На подушку из песка

Основные плюсы такого способа укладки:

• скорость создания;
• простота мощения;
• практичность;
• доступная цена материалов;
• легко поддается ремонту.

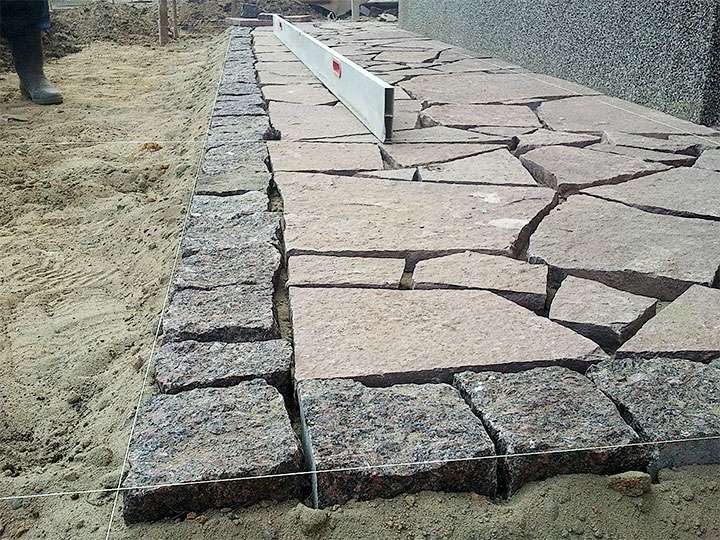

Фото: проверка горизонта укладки при помощи уровня

Минусы:

• такое основание не выдерживает больших нагрузок;
• со временем камни могут начать сдвигаться.

Технология укладки выглядит так:

1. Проводится разметка участка. По бокам вбиваются колышки, вдоль которых натягивается веревка.
2. Снимается верхний слой грунта до 30 см. Дно трамбуется.
3. Настилается геотекстиль. Он продлит срок службы дорожки. Основание не будет давать просадку, корни сорняков не разрушат целостность аллеи.
4. Засыпается песчаная подушка в 15 см, увлажняется водой, трамбуется. Поверхность выравнивается.
5. Чтобы края тропинки не начали сдвигаться, по бокам устанавливаются бордюры из камней, дерева или пластика.
6. Каждая плитка вдавливается в основание резиновой киянкой. Швы между элементами должны быть не больше 2 см.
7. Зазоры заполняются песком или семенами газона.

Песчаная подушка – это отлично подходит для оформления пешеходных зон, тропинок в саду.

На бетон

Преимущества такого типа мощения:

• долговечность покрытия;
• способность выдерживать большие нагрузки;
• устойчивость к воздействию внешней среды;

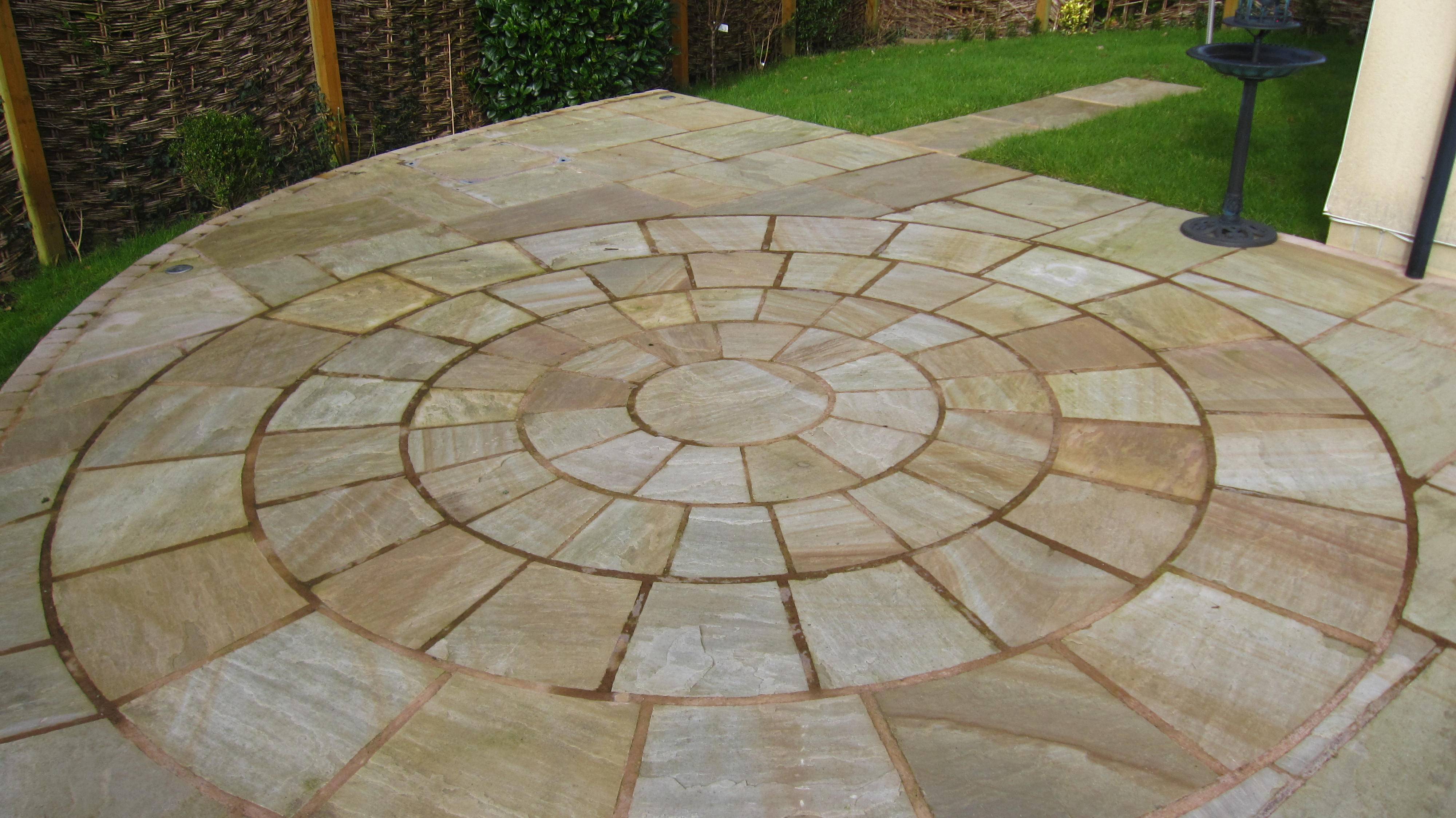

• возможность создавать интересные мозаики из камней.

Недостатки:

• процесс подготовки основания требует времени и труда;
• обязательно создание чернового варианта дорожки;
• траты на покупку материалов будут существенными.

Рассмотрим мощение плитняка на бетон пошагово:

1. После разметки выкапывают траншею глубиной до полуметра необходимой ширины. Землю на дне трамбуют.
2. По бокам устанавливают опалубку под стяжку.
3. Засыпают слой бута, щебня или битого кирпича в 20 см.
4. Сверху заливают бетонным раствором, разравнивают. Основание будет готово в течение 3–5 дней в зависимости от погоды. Чтобы поверхность не пересохла, ее нужно увлажнять водой.
5. Тем временем плитняк очищают от загрязнений. Готовят черновой вариант тропки. При необходимости края камней подгоняют болгаркой.
6. Материал крепят к бетонному основанию на специальный клей. Его рекомендуется развести с песком и цементом в пропорции 1:2.
7. На каждый камень наносят клей. Потом камни плотно вдавливают в бетон, прижимая их друг к другу. Излишки смеси сразу удаляют влажной тряпкой.
8. Через несколько часов после окончания кладки с поверхности сметают мусор. При необходимости промывают ее водой.

Бетонное основание следует использовать для укладки подъездных дорог автомобилей, парковых зон с активным движением.

На щебень

Преимущества и недостатки такого типа основания аналогичны мощению на песок. Последовательность также схожа. Только сверху песчаной подушки еще насыпается слой щебня. После чего содержимое увлажняется, трамбуется и можно приступать к укладке плитняка. Зазоры между элементами заполняют песком или мелким гравием.

Укладка тротуарной плитки на бетон

Бордюры нужны для того, чтобы тротуарная плитка была зафиксирована на месте укладки, не ерзала и не съезжала.

Для монтажа бордюрных камней по периметру площадки устанавливают колышки и натягивают нить (можно оставить ту разметку, которая была использована при заливке бетонного основания). Нить располагают на уровне желаемой высоты бордюра

При разметке важно учесть и небольшой наклон мощения для оттока дождевой воды

Вдоль нити копают траншею. Ее глубина должна соответствовать высоте той части бордюрного камня, которая будет находиться под землей, и толщине цементной подушки (3-5 см). Подушку укладывают под бордюр для более плотной фиксации. К примеру, если по плану бордюр должен быть 15 см, высота имеющегося в наличии камня 25 см, то траншею необходимо выкопать на глубину: 10 см + 3 см  = 13 см.

Ширина траншеи должна вместить бордюр и запас по 1 см с обеих его сторон. Допустим, если ширина бордюрного камня 8 см, то ширина траншеи составит: 8 см + 1 см + 1 см = 10 см.

Замешивают цементный раствор (соотношение цемента и песка 1:3), выкладывают слой на дно траншеи. Следом устанавливают бордюрные камни, вгоняя их в раствор с помощью резинового молотка.

Через сутки, когда раствор застынет, промежуток между стенками бордюра и траншеей заполняется песком, проливается водой и трамбуется.

Тротуарную плитку обычно укладывают на гарцовку – сухую цементно-песчаную смесь, которая после увлажнения удерживает элементы мощения на основании. Цементно-песчаную смесь готовят в соотношении 1:6 (цемент – 1 часть, песок – 6 частей), воду не добавляют.

Засыпают гарцовку внутрь площадки слоем 5-6 см, выравнивают правилом или обычной ровной доской. Выполняют утрамбовывание слоя виброплитой или ручной трамбовкой.

Тромбовка цементно-песчаного основания

Вместо цементно-песчаной смеси часто используют обычный песок, но он хуже фиксирует брусчатку на основании, что приводит к ее проседанию, вымыванию весенними паводками и т.п. Однако при необходимости отремонтировать участок мощения, снять плитку с песочного основания намного проще, чем при использовании прочной гарцовки.

В местах скопления тяжелых грузовых автомобилей, городских площадей даже гарцовка часто оказывается не слишком надежной. В этом случае брусчатку кладут на клей или цементную стяжку. Этот вариант считается самым долговечным. Однако оно совершенно не ремонтопригодно. Если по каким-то причинам бетон пойдет трещинами или его порвет, плитка будет уже непригодной для вторичного мощения.

Как выполняется укладка клинкерной плитки на цементный раствор можно посмотреть ниже:

Плитку укладывают на подстилающий слой и втрамбовывают ее ударами резинового молотка

При этом важно контролировать горизонтальность укладки ватерпасом, строительным уровнем, натянутым шнуром

По плитке ударяют резиновым молотком, утапливая ее в подстилающий слой

Укладка тротуарной плитки на бетон ведется от себя, то есть, выполняя работу, мастер постепенно продвигается вперед, наступая на уже готовое мощение. Если на пути укладки возникают препятствия (канализационные люки, дренажные отверстия, трубы и т.д.), их обводят целыми плитками. А затем, на финишном этапе работ, выполняют подрезку необходимого количества плиток и окончательно формируют окаймление нужной конфигурации.

Подрезка также почти всегда необходима (особенно если плитка имеет сложную форму) в углах и по бокам мощеной площадки.

Укладка плитки вокруг канализационного люка

Обрезку плиток выполняют циркулярной пилой или болгаркой.

Сухая цементно-песчаная смесь не сможет прочно удерживать плитку. Поэтому после окончания укладки площадку обильно проливают водой из шланга или лейки. При этом вода попадает через межплиточные зазоры к основанию и гарцовка застывает.

Швы также заполняют сухой цементно-песчаной смесью, а затем проливают водой. Делают это несколько раз, пока смесь не перестанет усаживаться.

Швы между плитками заполняют цементно-песчаной смесью

По истечении 2-3 дней мощение окончательно высохнет. После этого сметают с него оставшийся строительный мусор, при необходимости моют, выпуская под напором воду из шланга. Площадка из тротуарной плитки готова к эксплуатации!

Тротуарная плитка выдерживает высокие нагрузки, поэтому отличается особой долговечностью

Подготовка объекта

Сначала делают разметку запланированной дорожки и готовят основание. Границы обозначают колышками с привязанным к ним шпагатом. Эти указатели будущей конструкции называются «красные метки». Любая веревка или нитка имеет свойство провисать на несколько миллиметров на отрезке одного метра. На следующем этапе снимают дерн и слой почвы в 10-15 см. Следует учитывать, что уровень дорожки по окончании работ поднимется на 7-10 см. Шпагат, поэтому, должен находиться на высоте не менее 30-ти сантиметров. Если по удалении слоя почвы высота до красной метки больше 30-ти см, то ее избыток убирается коррекцией толщины подушки в сторону увеличения.

Технология укладки тротуарной плитки на бетонное основание

Различаются следующие способы мощения на жёсткую основу:

1. Поверх бетонной основы насыпается сухая смесь 1 к 5-ти цемента с песком, толщина такого сухого раствора принимается до 5-ти см. Из-за сложности создания необходимых уклонов для отвода воды, уклон от 2-х до 5-ти градусов создаётся в процессе устройства бетонного основания. Чтобы влага не задерживалась под плиткой в бетонную стяжку вертикально закладываются отрезки полимерной или асбестовой трубы, по 1 шт. на каждый м2.
   После затвердения бетонной смеси, верх труб срезается на уровне верха бетона и отверстия заполняются щебнем мелких фракций. Укладывать брусчатку начинают непосредственно от бордюра, после укладки 4-х элементов выполняется проверка выдерживания заданного уровня с использованием строительного уровня. Обеспечение качества прилегания выполняется с помощью резинового молотка, лёгким постукиванием плитка утапливается в смесь из цемента с песком или, при необходимости, приподнимается с подсыпкой сухой смеси (гарцовки) или цементной подушки. При таком способе мощения значительно снижаются трудозатраты и экономятся затраты на материалы и работу. Укладка производится перед собой с передвижением по уже замощённой поверхности. Минус — необходимость тщательного уплотнения смеси, а затем и готовой облицовки.
   Трамбовка может осуществляться виброплитами, а при их отсутствии можно использовать отрезок толстой широкой доски. Способ наиболее ремонтнопригоден, так как позволяет лёгкую замену отдельных повреждённых плиток.
2. На раствор, широко применяется при мощении больших площадей. Цементно-песчаный раствор наносится на основание слоем до 3-х см на участок досягаемости мастером и разравнивается при помощи зубчатого шпателя.
   Укладка брусчатки на бетон с использованием такой “мокрой” технологии осуществляется вначале целыми плитками с учётом нужного узора, с незамощённых участков кельмами убирается весь раствор, резанные плитки устанавливаются на свежий раствор после застывания основного под цельными плитками. Соблюдение необходимых уклонов и плоскостность покрытия проверяются при помощи уровня и правила.
   Плитка во всех способах укладывается с соблюдением равных зазоров (5-ть мм), получившиеся швы в обоих изложенных способах засыпаются гарцовкой или просто просеянным кварцевым песком и проливаются водой. Перемещение людей по уложенной поверхности допускается не ранее чем через сутки.
3. Приклеить плитку бетону с использованием специального строительного клея. При таком способе создать необходимые уклоны возможно только на бетонном основании, так как клей намазывается очень тонким слоем (от 5-ти до 10 мм) на поверхность небольшой площади (≤ 1 м2), так как время его застывания, указываемое на прилагаемой инструкции к применению, небольшое. По этой же причине клей для тротуарной плитки разводится в небольших количествах, чтобы избежать его застывания.
   Швы заполняются этим же клеем или можно использовать гарцовку, как в предыдущих случаях. Отвердевший специальный строительный клей обеспечивает прочное и надёжное соединение с бетоном, поэтому такой способ используется довольно часто, но заменить повреждённый элемент без его окончательного разлома не получится.

Пошаговая инструкция

Качество несущего слоя в случае укладки плит на бетон очень важно из-за использования жесткой фиксации. При неудачном исполнении сооружение быстро потрескается

Подготовка подушки из бетона

Для улучшения качества работ по подготовке бетонного основания под тротуарную плитку можно использовать объемную георешетку — конструкцию в виде сот, выполненную из синтетического материала, стойкого к гниению и химическим воздействиям.

При растяжении такая решетка образует устойчивый в горизонтальном и вертикальном направлениях каркас, армирующий любой насыпной материал, размещаемый в ячейках. Срок службы подобной решетки — до полувека.

1. На дно траншеи укладывают георешетку и засыпают ее 15-сантиметровым слоем щебня. Высота решетки подбирается так, чтобы ее края были ниже уровня щебня и не мешали трамбовке.
2. Подушка из щебня трамбуется.
3. Поверх щебня укладывается армирующая сетка.

По контуру разметки, выполненной из колышков и шнура, выставляется опалубка, в которую будет заливаться бетон.
Готовится бетон и непрерывно заливается в опалубку, чтобы в теле бетонной подушки не образовались так называемые холодные швы, снижающие прочность конструкции.

Сразу после заполнения опалубки для уплотнения структуры материала и отведения воздушных пузырей используют погружной вибратор.

Бетонная подушка накрывается пленкой, чтобы избежать слишком быстрой потери влаги и следующие 3–7 дней ее поверхность периодически смачивается водой.

На большой площади через каждые 2–3 м нужно делать температурные швы. Для этого перпендикулярно опалубке и поверхности земли устанавливаются доски, которые потом нужно будет убрать и перед укладкой брусчатки заполнить швы эластичным составом. Во время перепадов температур эти швы помогут избежать разломов бетонной подушки.
Для отвода влаги, попавшей на поверхность бетонной подушки под брусчатку, на некотором расстоянии друг от друга устанавливают обрезки полипропиленовых или асбоцементных труб, верхний уровень которых должен быть вровень с верхним уровнем бетонной подушки, а нижний конец располагаться на прослойке из щебня.
Перед началом укладки дренажные отверстия заполняются мелким щебнем.

Когда бетон полностью застынет, опалубка убирается.

Установка бордюров

В оставшееся после разборки опалубки углубление нужно установить бордюры. Для этого делается жесткий бетон, мастерком укладывается в ров и на него по одному устанавливаются бордюрные камни.

Чтобы вогнать их в раствор, используется резиновая киянка. Щели между камнями заливают жидким бетоном.

Высота бордюров должна быть как минимум на 20–30 мм ниже верха брусчатки, чтобы не мешать стоку воды. Через сутки, когда раствор застынет, пространство между бордюрным камнем и стенками траншеи засыпается песком.

Как правильно класть

Габариты плит выбираются в зависимости от назначения: для тротуара достаточно толщины 4–5 см, а если на поверхность будут заезжать машины, то выбирают брусчатку не тоньше 6 см.

На бетонное основание плиты укладывают на сухую песчано-цементную смесь или на цементно-песчаный раствор.

1. При использовании цементно-песчаной смеси (ЦПС) используется только просеянный песок. Раствор готовится из 1 части цемента и 3 частей песка, консистенция должна быть как у густой сметаны. Мастерком на бетонную подушку раствор выкладывается ровным слоем в 2–3 см.
   Брусчатка укладывается на раствор по запланированной схеме и слегка вбивается в раствор с помощью киянки. Горизонтальность поверхности следует выверять как можно чаще строительными уровнями.

При использовании для укладки сухой ЦПС работы ведутся аналогично укладке брусчатки на песчаную подушку — на бетон насыпается слой сухой ЦПС (3–5 см), выравнивается правилом или обычной доской с ровным краем, а затем на эту подушку выкладываются плиты.
Сухая ЦПС готовится из расчета на 1 часть цемента 6 частей песка, но в сухом виде она не в состоянии прочно удерживать брусчатку, поэтому по завершении работ площадка хорошо проливается водой, которая попадает через зазоры между плиткой вниз и смесь застывает.

Заделка швов

Между брусчаткой швы засыпают сухой ЦПС и проливают водой. Операцию повторяют до тех пор, пока смесь не перестанет усаживаться. Через 2–3 суток, когда поверхность окончательно высохнет, убирают строительный мусор, веником сметают мелкий сор и пыль и, при необходимости, промывают поверхность сильным напором воды из шланга.

Полезное видео

Еще больше о технологии укладки тротуарной плитки на бетонное основание узнаете из этого видео:

Выполнение земляных работ

Имея на руках схему планируемой отделки с учетом привязки к местности и ландшафту, занимаются трассировкой. Для этого проводят замеры всех сторон, проверяют соответствие длин и диагоналей.

Вне зависимости от выбора типа основания подготовку начинают с выемки грунта. Если правильно подготовить ложе, это упростит работу по укладке и позволит сделать облицовку максимально ровно. Высота вынимаемого почвенного слоя зависит от типа выбранного основания. При этом учитывают общую толщину укладываемых слоев вместе с плиткой. Чем их больше, тем больший пласт грунта снимают.

При выполнении выемки учитывают усадку используемых сыпучих материалов и самого грунта. Высота выемки при обустройстве садовых дорожек на даче и тротуаров составляет не менее 20-25 см. Основание под участки с наибольшей нагрузкой должно быть надежным. Если планируется положить плитку для зоны парковки, необходимо снять пласт не менее 28-30 см.

В ходе снятия земли избавляются от мусора, камней, сорняков. Плодородный слой можно использовать для обустройства грядок либо клумб. Прежде чем укладывать на дно дренаж и гидроизоляцию, избавляются от корней и всего того, что может в дальнейшем послужить катализатором разрушения уложенной брусчатки. Большие комья земли разбивают, делая дно канавы однородным.

На дне траншеи формируют небольшой уклон в направлении от строения (до 3%). В среднем уклон на мощение составляет 1 см на погонный метр. Затем днище трамбуют, придавая основанию большую прочность и снижая процент усадки земли под весом укладываемых настилов.

Далее занимаются установкой бордюрного камня.
