Как правильно залить фундамент на склоне своими руками?

Что же выбрать

Мы рассмотрели несколько вариантов, которые вы можете использовать для территории с большим уклоном. Все они имеют свои плюсы и минусы. Сразу определимся, что плитный фундамент не подходит. Можно сделать некий хит-парад, проанализировав все за и против каждого основания. Итак, на последнем месте плитное основание. Выбирают его ну крайне редко. Что же поставить на третье место? Безусловно, ленточный фундамент, ввиду того, что на его сооружение потребуется много усилий, земельных работ и вложения средств.

На второе место вырвался столбчатый фундамент. Он хорош, но не так, как наш победитель, а именно – свайный фундамент. Только он заслуживает наивысших похвал, если говорить о проблемном грунте с уклоном. Все дело в простоте монтажа, минимальном количестве работ и денежных вложений.

Укрепление склона под фундамент

Устройство фундамента на склоне требует предварительного проведения работ по укреплению склона. Они нужны для того, чтобы избежать пучения грунта зимой, его сдвигов и других явлений, способных разрушить или сделать мене прочным основание.

Все варианты укрепления склонов основываются на принципе армирования слоев грунта с целью повышения их стабильности и прочности. Если угол наклона не превышает 7-10%, вполне достаточно будет насадить кустарники и деревья, которые снизят вероятность оползней и удержат поверхность грунта целостной благодаря своим разветвленным корням.

Можно создать альпинарий, соорудив у основания склона уступы и обеспечив регулярный полив каменистому саду.

Если угол наклона больше, можно установить металлические распорки, которые вкапывают по всей площади ската, использовать бревна, камни, геосетки, биоматы с креплением анкерными болтами. Хорошо подойдет и террасирование – создание подпорных стенок, которые отличаются простотой возведения и долговечностью. Перед строительством подпорной стенки снимают слой почвы, делают дренаж, выкладывают плоские камни по горке.

При выборе конкретного способа укрепления склона для ленточного, свайного, плитного или столбчатого фундамента учитывают особенности самой конструкции, ориентацию по сторонам света (наклона и участка в целом), величину угла наклона, предполагаемый слой гидроизоляции, состав почвы, глубину прохождения грунтовых вод и промерзания земли, специфические особенности рельефа.

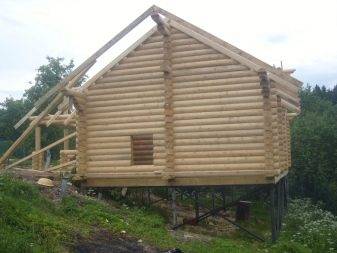

Свайный фундамент на откосе – как обустроить правильно

Свайная основа отлично держит здание при оползнях и ливнях. Число опор подбирается, исходя из нагрузки, исходящей от будущего дома. Она рассчитывается с учетом его размера, применяемых стройматериалов и пр.

Для фундамента можно использовать буронабивные опоры либо винтовые. Последний тип более распространен, так как надежнее и проще в монтаже.

1. Опоры устанавливаются по периметру будущего здания, а также под внутренними перегородками. Их длина должна быть 300-400 см.
2. Винтовые сваи просто вкручиваются в грунт. Под буронабивные аналоги сначала с помощью ручного либо механического бура делаются отверстия. Затем в них вбиваются опоры.
3. Сваи должны стоять в грунте точно под углом 90º. Их нижний конец должен располагаться ниже уровня промерзания грунта.
4. Далее сворачиваются трубки из рубероида, их величина должна быть длиннее скважины на 30 см. Затем эта опалубка спускается в скважины.
5. Затем сваи армируются. Каркас делается из металлических прутьев сечением не менее 0,5 см.
6. Далее укладывается бетонный раствор. В шахты он заливается порциями по 30-40 см, которые тщательно уплотняются вибрационным инструментом.
7. Когда бетон высохнет, сваи объединяются ростверком.

Разметка под фундамент дома

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла.   www.gvozdem.ru

Как рассчитать фундамент

Чтобы обустроить ленточный фундамент на склоне (ступенчатый обычно), сначала проводят тщательные расчеты. Желательно, чтобы все рассчитал профессионал, так как на данном этапе работ учитывается масса факторов: угол наклона площадки, уровень залегания вод грунтовых и промерзания грунта, климатические особенности и т.д.

Сначала желательно провести геодезические исследования, а потом на основе информации выполнять расчеты. Определяют высоту опалубки, глубину траншеи для фундамента. Замеры производят в продольном направлении по длине ленты, не забывая про временную защиту от сточных вод (они нередко затапливают траншеи) в виде земляного вала или временного рва на вершине площадки. Нужно просчитать и ширину основания, величина подошвы не должна превышать разрешенных параметров удельного давления на подушку, которая укладывается под грунт и основание.

Если трудно все учесть и рассчитать самостоятельно, можно воспользоваться специальным онлайн-калькулятором.

Типы фундаментов которые можно использовать на склоне

Как бы не пугал проблемами участок с наличием перепадов высот, размещение строения на нём имеет ряд преимуществ:

• жилище защищено от сезонных подтоплений, при условии размещения на склоне водоотводящих лотов;
• при размещении здания на южной стороне сводиться к минимуму обдувание его ветрами;
• появляется возможность обустройства оригинального ландшафтного интерьера;
• приятный для восприятия вид, который отлично открывается со склона, особенно расположенного у воды.

Также появляются преимущества и в экономии энергетических затрат. К примеру, если склон будет защищать строение с северной стороны, то потери тепла будут минимальны. Что поможет существенно сэкономить на теплоресурсах.

Преимущества налицо, остаётся выбрать тип фундамента, который будет надёжным базисом для будущего строения.

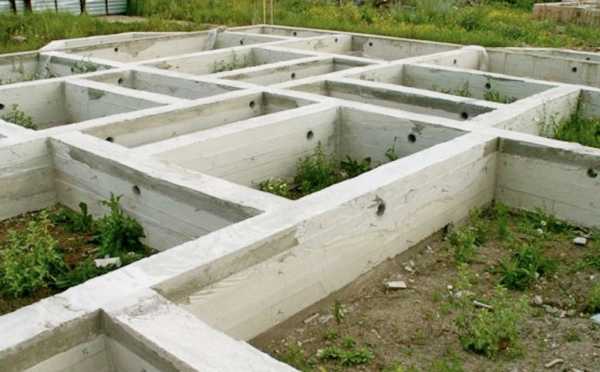

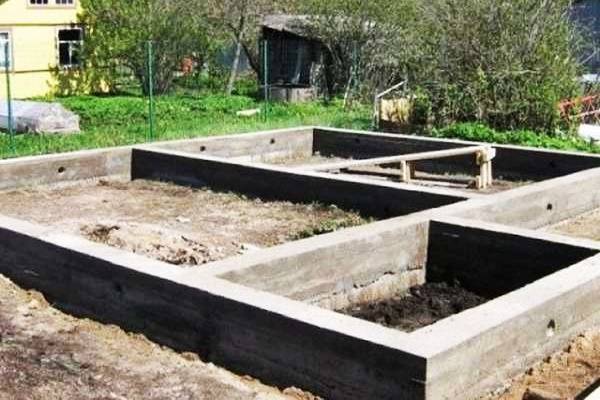

Принципы возведения ленточных фундаментов на участках с уклоном

Приступая к проектированию фундамента будущей постройки, стоит учитывать, что чем выше будет уровень перепада высот поверхности, тем более сложным и трудоемким окажется необходимый комплекс производимых работ. Современные технологии возведения фундамента на поверхности со сложным рельефом предоставляют несколько вариантов его устройства, из которых наиболее применимыми являются заглубленные и малозаглубленные основания ленточного типа. Их обоюдное использование для строений на склонах не создает проблем при дальнейшей эксплуатации постройки и обеспечивает высокую надежность конструкции.

Строительную площадку защищают с нагорной стороны склона, с целью недопущения ее затопления дождевыми водами. Для этого возводится временный земляной вал, или роется водосборная канава, которые после заливки фундамента и изготовления отмостки заменяются капитальными ливнестоковыми лотками. Дальнейший объем производимых работ зависит от степени уклона рельефа земляной поверхности.

Участки с незначительным уклоном

При небольших неровностях или малом перепаде высот, составляющем не более 10-20 см, участок допустимо принимать за горизонтальный. Выемку грунта под котлован или траншею следует начинать с наиболее возвышенной части площадки. Заглубление производится на едином уровне и не меняется по всему периметру фундамента. При этом необходимо учесть глубину залегания плодородного слоя. Если его нижняя граница в какой-то части разрабатываемого участка превышает расчетное заглубление фундамента, то необходимо увеличить глубину траншеи в самой высокой точке, которая рассчитывается по формуле:

В некоторых случаях можно обойтись срезанием части поверхности небольшого естественного уклона или подсыпкой грунта в низине строительной площадки. При этом предварительно убирается плодородный слой и производится ее укрепление тщательной трамбовкой с использованием силикатов.

Участки со средним уклоном

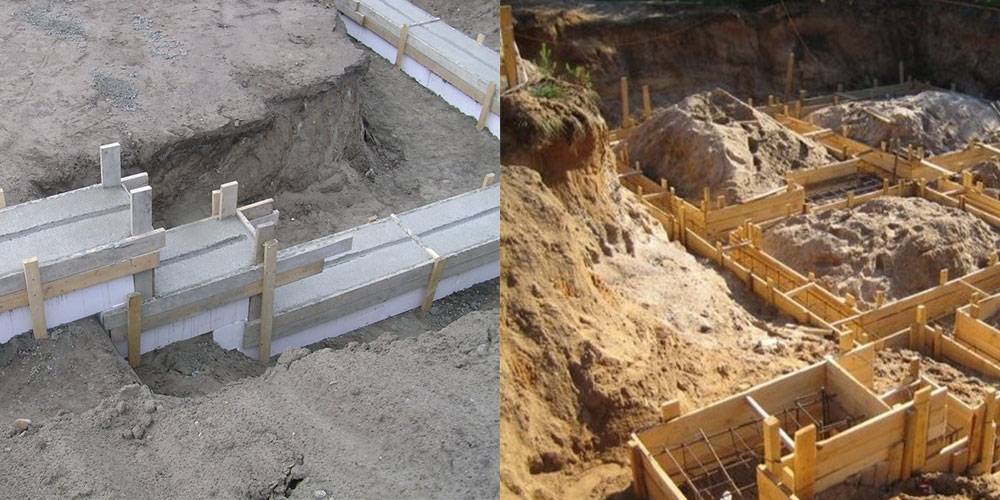

При перепаде высот более 20 см начинать разработку траншеи под фундамент с наивысшей части площадки было бы неверно, так как в этом случае подошва фундамента в самой нижней точке может оказаться на поверхности грунта или даже выше. За базовый уровень, от которого следует отталкиваться, принимают наиболее низинную часть участка.

Рытье траншеи в пониженной части производят на расчетную глубину, учитывающую возможное воздействие сил морозного пучения, но не менее, чем на толщину плодородного слоя. Весь остальной периметр выемки под фундамент делается на этом уровне. В ситуациях, когда разница высот на участке больше, чем заглубление фундамента, размер отрываемой траншеи принимается равном величине перепада. Но в данном случае расход бетона при заливке основания постройки значительно увеличится. В целях экономии средств, ширина фундаментной подошвы может быть несколько уменьшена, но до разумных пределов.

По окончании работ проводят обратную засыпку готового фундамента непучинистым грунтом, который тщательно и послойно утрамбовывают. Вокруг строения поверхность грунта планируют в сторону естественного уклона и делают отмостку.

Участки с большим уклоном

Перед началом работ строительную площадку разбивают на части для возможности устройства горизонтальных террас в разных уровнях, при этом высота уступов не должна превышать полуметра. Для каждой зоны сооружают противооползневую стенку. Начинают рытье траншеи с низинной части, предварительно удалив растительный слой почвы. Далее заглубление на каждом уровне производят по проектному расчету.

Ступенчатое возведение ленточного фундамента требует обязательного устройства качественного дренажа, так как естественное перемещение грунтовых вод со стороны нагорного склона после возведения сооружения станет затруднительным. Возможное же накопление излишней влаги будет иметь чрезвычайно негативные последствия. В связи с этим, дренажную систему проектируют заранее. Ее устраивают по всему периметру дома с заглублением до нижнего уровня траншеи, с учетом песчаной подушки.

Данный вариант устройства фундаментов целесообразно производить только на участках с большим уклоном, так как стоимость таких работ чрезвычайно высока. Доверить их проведение можно только высококвалифицированным специалистам.

Как укрепить склон

Выбор материала и метода зависит от рельефа, типа грунта, уровня подземных вод и других особенностей объекта.

• при уклоне меньше 8 процентов (частый вариант в низинах равнинных рек) склон укрепляется корневой системой деревьев: корни сушат почву, забирая часть воды, и служат естественным каркасом – предотвращают оползни. Высадку растений можно совместить с установкой искусственных укрепляющих конструкций;
• при сильном обводнении берега на склоне устанавливают специальные желоба-лотки, которые отводят воду в основное русло;
• при большой крутизне для укрепления используется каменная кладка или бревна;
• искусственные конструкции – геосетки, биоматы, газонные решетки;
• бетонные либо керамические блоки.

Любые используемые материалы вживляются в грунт аналогично корням деревьев.

Столбчатый фундамент

Столбчатый фундамент представляет собой опоры из столбов, обустроенные в специальных шурфах, углублённых до устойчивого грунта. Верхняя и нижняя части цоколя являются своеобразной опорной стенкой. Сооружение такого подстенка целесообразно под сооружения на уже готовых террасах или на участке между двумя склонами.

Столбчатый и свайный фундамент отличает то, что столбы, залитые в углубления, выдерживают значительно меньшие нагрузки, чем вбитые сваи. После выравнивания и укрепления площадки с помощью столбчатого фундамента, дальнейший монтаж аналогичен работам на ровной поверхности.

Как выбрать проект?

Решая, какой фундамент больше подойдёт для цокольного этажа на неровном участке, необходимо определить уровень перепада высот, а также произвести исследование типа грунта местности. Плохо обдуманное строительство на склоне в итоге может обернуться обрушением грунта. Для вычисления нужных расчётов лучше пригласить специалистов.

Если угол наклона:

• менее 3% – это ровная поверхность;
• от 3% до 8% – малый уклон;
• до 20% – средний уклон;
• более 20% – крутой уклон.

В первых двух вариантах возможно возведение ленточного фундамента. При невозможности выровнять поверхность или увеличении угла наклона возводится ленточно-ступенчатый тип. При больших уклонах подходит только столбчатое основание. А вот свайный фундамент уместен для любых склонов.

Что касается типа грунта, то он подразделяется на:

• хрящеватый – прочный грунт из песка, глины и щебня;
• песчаный – легко пропускает влагу;
• скалистый – самый прочный, при этом не пропускает влагу;
• глинистый – легко вспучивается и промерзает.

Чем больше влаги в грунте, тем больше он пучится при замерзании, выталкивая фундамент из почвы. Поэтому при сложном грунте основание ставят ниже уровня промерзания.

При строительстве ленточного фундамента одна часть цоколя погружается глубоко в склон. Устройство подобного основания – затратное мероприятие, но если вы планируете возводить кирпичный или бетонный дом, то ленточный вариант будет самым лучшим выбором.

Свайный фундамент можно использовать для возведения любого типа постройки, будь то жилой дом, гараж или баня, а также при любых углах наклона. При таком варианте строительства основания использовать его можно будет в любых целях. Единственный недостаток свайного типа – невозможность возведения дома с подвалом.

Столбчатый вариант рекомендуется для подгородной местности. Подойдет он и для участка между холмами.

Какие виды подходят для склона

Оптимальные типы фундамента для уклона:

1. Ленточный фундамент – наиболее распространенный вариант, надежный и долговечный, простой и быстрый. Требует подсыпания, хотя бы минимального выравнивания рельефа, подходит больше для склонов с небольшим уклоном или там, где другой выбор не актуален (тогда выбирают ступенчатый ленточный тип, который демонстрирует большую стойкость к нагрузкам и прочность).
2. Столбчатый фундамент – при обустройстве конструкции на уклоне обязательно подстраховывают каждый столб опорной стеной, повышающей стойкость основания к поперечным деформациям. Подходит для возведения каркасных и деревянных зданий.
3. Плитный фундамент – предполагает выполнение особого армирования, которое задерживает грунт в процессе перемещения. Редко применяется для склонов, так как требует выполнения масштабных работ, выравнивания площадки, обходится недешево.
4. Свайный фундамент – подходит для всех типов построек, для самых крутых склонов. Практичный и эффективный вариант, но требующий привлечения специальной тяжелой техники. Конструкция получается надежной и долговечной, экономичной. Сваи делают из металла, дерева, железобетона, любого размера и формы.
5. Комбинированный фундамент – когда сооружают по несколько элементов свайного и ленточного основания, к примеру.

Рассматривая столбчатый или ленточный фундамент, обычно выбирают последний ввиду простоты и дешевизны сооружения, хорошего качества основания.

Монолитные конструкции демонстрируют лучшую устойчивость к осевым растягивающим нагрузкам и несущую способность. Обычно выбирают заглубленный тип, который выдерживает сдвиги грунта и пучения, когда на почву вокруг дома влияют перепады температур. Глубина погружения тем больше, чем больше угол наклона.

Расчетные действия

Чтобы сделать соответствующие расчеты для строительства фундамента на склоне, можно воспользоваться специальными программами с введением данных, полученных во время исследования. Для получения более правильного расчета необходимо учитывать множество факторов:

Расчеты для строительства фундамента на склоне

• Результаты исследования грунта.
• Вес строения, включая коробку, перекрытия и кровельную систему.
• Полезную нагрузку, в которую входит вес мебели и общая масса жильцов.
• Нагрузка от ветра и снежного покрова.

Помимо этого расчетные работы подразумевают определение соответствующих затрат:

• Стоимость исследовательских работ.
• Материал для строительства основания.
• Аренда тяжелой строительной техники.
• Стоимость земляных работ.
• Расходы, связанные с укреплением грунта и устройством дренажной системы.

Как рассчитать затраты на монтаж основания дома?

Точно определить уровень затрат на строительство фундамента можно, имея готовый проект будущего дома. В этом случае уже известен тип фундамента, количество и вид необходимых материалов.

Стоимость возведения фундамента на скошенном участке рассчитывается путем сложения следующих видов затрат:

1. Материалы: песок, бетон, щебень, арматура, древесина и др.
2. Затраты на транспорт по доставке стройматериалов.
3. Стоимость проведения георабот по определению вида почвы, глубины подземных вод и угла наклона местности.
4. Стоимость всех земельных работ по подготовке строительной площадки.
5. Аренда спецтехники.
6. Стоимость работ по укреплению склона и подготовке дренажной системы.

Фундамент для дома на участке с уклоном: дренаж и усиление

Оригинальность наклонной территории является и ее недостатком, который способен очень сильно испортить впечатление от использования построенного дома. При проектировании фундаментов обязательно нужно предусмотреть дополнительные действия:

• повышенная гидроизоляция – для всех подземных конструкций она необходима из-за постоянного изменения уровня грунтовых вод, проникновения вглубь дождевой и талой воды;
• дренаж – так как вся влага стекает вниз по склону, то она способна вымывать почву и даже подмыть основание дома. Устройство ливневой и дренажной канализации поможет направить стоки в сторону от строения;
• укрепление склона – необходимые работы, позволяющие сохранить конфигурацию участка. При незначительном уклоне достаточно невысоких подпорных стенок и высадки кустов с деревьями. За счет корневой системы они удержат почву на месте. При сильном изменении уровня лучше использовать геосетки и дополнительные сваи, вбитые перпендикулярно поверхности склонов.

Сложности при строительстве фундамента на склоне

Основные препятствия при возведении фундамента – крутизна, вероятность оползня. Это проблемы взаимозависимые: чем круче склон, тем вероятнее обвал. При уклоне до 10 % поверхность относительно стабильная. Факторы, снижающие устойчивость:

• разжижение грунта (на участках с высокой влажностью);
• сползание рыхлых слоев по коренным породам под собственной тяжестью;
• если слои разнородные, скорость их сползания различна. Поверхностные слои менее устойчивы, чем подстилающие;
• сползание по криволинейной поверхности;
• расколы в твердых породах.

В любом случае для заливки правильного фундамента на склоне потребуются определенные меры по созданию устойчивой площадки.

Как сделать своими руками?

После предварительных расчетов приступают непосредственно к монтажу основания. Если угол склона не очень большой, то лента возводится также как и на горизонтальном участке. Достаточно обустроить горизонталь дна траншеи.

Строительство осуществляется по следующей схеме:

1. Осуществляется разметка участка и установка ограничивающих колышков в углах будущей траншеи.
2. Выкапывается траншея под ленту или котлован под ленту и цокольный этаж. Края тщательно выравниваются по горизонтальному уровню.
3. Обустраивается подушка — песок тщательно трамбуется, горизонтали проверяются уровнем и выравниваются при необходимости, затем засыпается щебень и снова утрамбовывается.
4. Укладывается гидроизоляции на дно и стенки траншеи.
5. Устанавливается опалубка.
6. Выполняется армирование.
7. Опалубка заливается бетоном.
8. Устанавливается вертикальная тепло- и гидроизоляция.

Советы профессионалов

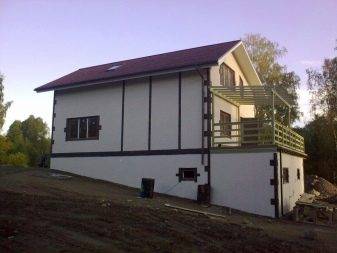

Здания, расположенные на склонах, чаще всего многоуровневые. У них есть открытые террасы и цокольный этаж. Если есть возможность, то здание следует располагать по южной стороне откоса.

Чем наклон рельефа круче, тем фундамент нуждается в более эффективной защите от оползней. Для укрепления основы применяются армирующие материалы, сажаются растения-многолетники. Обязательно необходимо по периметру дома обустроить пристенную систему дренажа. Она будет отводить от фундамента дождевые и талые воды.

После заливки фундамента его лучше всего гидроизолировать. Сделать это можно при помощи обмазочных, окрасочных либо рулонных материалов (рубероид, технониколь, гидроизол и пр.).

Чтобы уменьшить угол наклона участка:

1. Можно его выровнять с помощью подсыпания почвы. Этот метод пригоден для рельефа с небольшим наклоном в 3-8%.
2. Для местности, наклоненной на 9-20%, используется террасирование. При нем стройплощадка делится на участки, на которых делаются ступеньки. Для этого используются камни, ж/б блоки и пр.

Соорудить фундамент дома, расположенного на склоне, сложно. Сделать это можно, только если точно следовать некоторым принципам: грамотно подобрать вид основания, а также строго придерживаться технологии и правил строительства.

Кроме этого, стоит послушаться рекомендаций опытных профессионалов. В этом случае фундамент получится надежным и прослужит многие годы.

Публикуемое видео в статье содержит много информации, которая ее дополняет.  Ее просмотр будет полезен тем из вас, кто собирается строить фундамент дома на склоне:
