Как сделать Буронабивные сваи: технология с ростверком и фундамент своими руками

Описание и применение

Технология буронабивного фундамента из свай со связывающим ростверком, описывается в строительных правилах СП 50-102-2003. Несколько основных методик устройства буронабивных фундаментов:

• Использование непрерывного шнека (НПШ) с одновременной подачей бетонной смеси снизу вверх скважины через технологический клапан.
• Защита от разрушения стенок отверстия в грунте путем создания противодавления бетонитового раствора.
• Применение обсадных труб погружаемых и извлекаемых вибропогружателями или «дрейтеллером» (вращающим погружателем).

По каждой из технологий бетон подается в скважину, с заранее установленным в ней армированием и схватывается непосредственно в грунте. На сыпучих, подвижных, влажных грунтах, при частном строительстве, обязательно применяются обсадные трубы, удерживающие бетон в скважине. После затвердевания бетонной смеси, трубы аккуратно извлекаются или оставляются в качестве несъемной опалубки.

Буронабивные сваи применяются, когда затруднено использование других типов свайных фундаментов:

• в городе, где шум при забивке может оказать негативное влияние на окружающих жильцов;
• на заболоченных, слабых грунтах, кода требуется добраться до жестких слоев;
• при возведении сооружений на площадках с крутым уклоном;
• в промышленном строительстве.

Буронабивной фундамент обязательно делается с ростверком, представляющим собой раму из армированного бетонного монолита, соединяющую оголовки свай. Это делается для равномерного распределения давления на каждый элемент основания. Получается прочный ленточный фундамент с буронабивными сваями, который может применяться на сложных грунтах.

Преимущества и недостатки свайно-ростверкового фундамента

Каждый из перечисленных видов фундамента обладает достоинствами и недостатками, которые учитываются при проектировании, чтобы не допустить перерасхода материалов, деформаций и трещин в несущих конструкциях. Среди самых распространенных типов фундамента у проектировщиков есть выбор между ленточным, плитным, свайно-ростверковым и свайным. Если сравнивать плюсы и минусы свайно-ростверкового фундамента, с другими разновидностями оснований, то срф во многом выигрывает.

В действительности преимущества свайно ростверкового фундамента намного перевешивают недостаткиИсточник lowcarb-ernaehrung.info

Свойства фундамента с ростверком определяют следующие преимущества его использования:

• применим для любых грунтов, в том числе подвижных и неустойчивых, водонасыщенных или торфяных;
• удобен при строительстве дома в местности с неоднородным рельефом (например, на склоне);
• не требует большого расхода материалов;
• имеет значительный срок службы;
• проведение монтажа слабо зависит от погодных условий – допускаются работы при температуре воздуха вплоть до -10°C;
• отличается устойчивостью и имеет неплохую несущую способность.

На водонасыщенных грунтах возведение фундамента требует особого мастерства и точных расчетовИсточник termeszetvedelem.hu

Минусы:

• существуют ограничения, связанные с несущей способностью: фундамент используется только для одно- и двухэтажных зданий;
• строительство цокольного этажа или подвала возможно, но связано со сложными и затратными проектными решениями;
• монтаж требует высокой точности, поэтому настоятельно рекомендуется доверить его специалистам;
• монтажные работы предполагают использование спецтехники.

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

• шаг свай,
• длина сваи до края ростверка,
• сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле: P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

• P — нагрузка, которую без разрушения выдерживает одна свая,
• R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта,
• S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности),
• u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента,
• fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше,
• li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно),
• 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

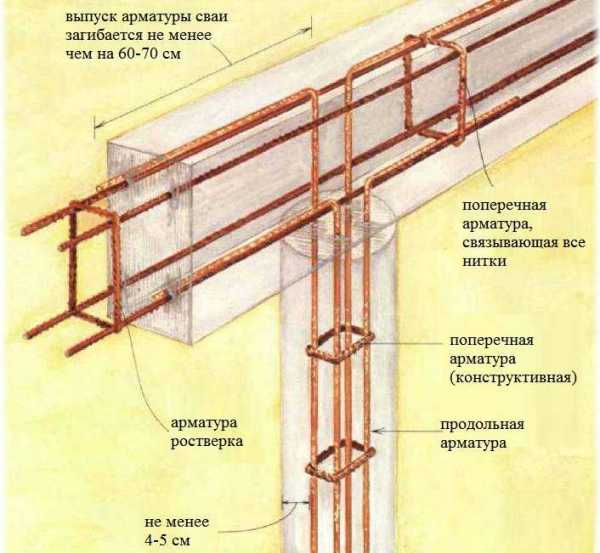

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

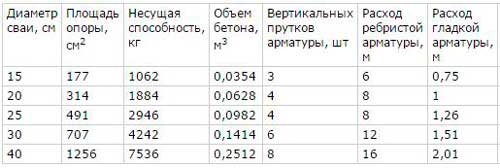

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Буронабивные сваи

Буронабивные сваи — это железобетонные столбы, которые расширенным основанием опираются на несущие грунты, расположенные ниже, чем глубина промерзания грунта, тем самым создавая надёжную защиту для вашего фундамента от каких бы то ни было движений грунта.

Монтаж буронабивных свай

• мотобуром или ямобуром пробуриваются лунки 300 мм диаметром на глубину ниже точки промерзания грунта (в Ленинградской области эта глубина составляет 1,5 метра).
• Далее дно лунки очищается и трамбуется. Затем для формирования основания сваи в лунку заливается 2 ведра тяжёлого бетона марки М300 и в него опускается связанный крест из арматуры (он делается для армирования дна).
• После этого в лунку опускается асбестоцементная труба диаметром 150мм и длиной 2000мм и выравнивается по уровню.
• Затем происходит обратная засыпка грунта с внешней стороны трубы с трамбованием через каждые 30см.
• Далее в трубу опускается арматурный каркас сваи из арматуры 10-12мм.
• После установки всех труб, при помощи нивелира на них отмечается один уровень высоты свай.
• Затем сваи подрезаются в один уровень, и в них до самого верха заливается бетон марки М300 (смесь щебня, песка и цемента). В ещё не застывший бетон устанавливается резьбовая шпилька или уголки для крепления деревянной обвязки.

Преимущества буронабивных свай:

1) В отличие от других видов свай, их можно монтировать в каменистый грунт (а в Ленобласти такой грунт встречается в 60% случаев)
2) Долговечность сваи: в отличие от винтовой сваи в ней нечему ржаветь, и вся свая защищена асбестовой трубой. Асбестоцементные трубы называют «находкой» для инженеров и строителей. В основе труб лежит цемент и асбест; первый обеспечивает высокую прочность материала, а второй — обладает высокими армирующими свойствами и устойчивостью к разрывам и другим механическим воздействиям.
3) Несущая способность одной сваи Ø150мм около 8 тонн
4) Для монтажа не требуется тяжёлая техника

Также не нужен специальный подъезд, так как все материалы и инструменты можно перенести вручную (это важно при работе в труднодоступных местах, либо на уже благоустроенных участках с красивым газоном).

Условия, когда не стоит выбирать буронабивные сваи:

• 1) Если на участке больше 1 метра торфа.
• 2) Если на участке под фундамент есть плывун (грунт с большим количеством воды)
• 3) Если вам нужно монтировать фундамент зимой при температуре ниже -5 градусов

Ориентировочная стоимость фундамента для дома размером 8х8 из 20 буронабивных свай диаметром 150мм «под ключ» — 72 000р

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

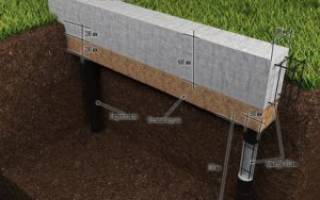

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

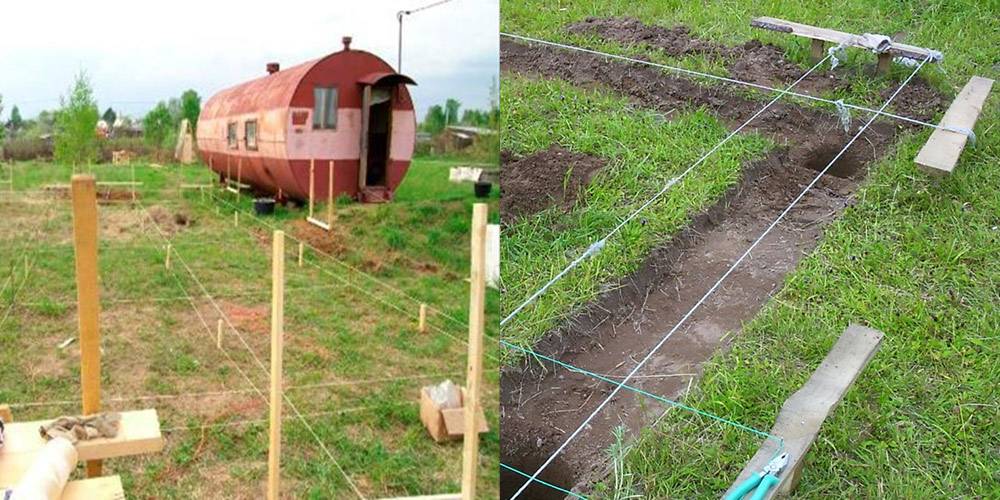

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

1. Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

2. Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

3. Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

4. Сделать опалубку для ленты.

5. Уложить арматуру ростверка и залить ее бетоном.

6. Выполнить гидроизоляцию.

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Достоинства и недостатки буронабивного фундамента

Преимущества:

• Надежность. Очевидно, что технология, связанная с созданием бетонных опор, является надежной для большинства существующих условий. Практика показывают, что буронабивные сваи могут иметь различные габариты, а также многие другие параметры, которые могут идеально вписываться в тех или иных участках. Как мы уже говорили, бетонные элементы должны опираться на твердейшую часть грунта, что позволяет фундаменту отличаться высокой устойчивостью при любых условиях. Также мы упоминали, что буронабивной фундамент является лучшим решением для проблемных грунтов, где обычные основания оказываются практически бесполезными.
• Экономия времени и строительных материалов. При создании буронабивных свай нужно потратить достаточно немного строительных материалов. Это однозначный плюс, учитывая тот факт, что на сегодняшний день практически любые продукты, связанные со строительством, оказываются дорогими. Экономия времени состоит в том, что для возведения такого основания не нужно ничего придумывать, все крайне просто, так как ситуация заключается в обустройстве свай и дальнейшей заливке основания. Если говорить о других вариантах создания фундамента, то придется приложить много усилий, чтобы создать качественное укрепленное основание под проблемный грунт. В данном случае, если мы создаем буронабивные сваи, можно обустроить мелкозаглубленный ленточный фундамент, для создания которого требуется крайне мало строительных материалов.
• Практичность. Прежде всего, практичность создания буронабивного фундамента заключается в отсутствии необходимости в специализированном транспорте. Нужно иметь несколько труб, которые позволят произвести заливку, и саму бетонную смесь, которая является основой строительных мероприятий.
• Восприятие крупных нагрузок. Как известно, ближайшим конкурентом буронабивного фундамента является основание из забивных свай. Ситуация обстоит таким образом, что при помощи труб крупного диаметра можно создать немалые бетонные сваи, которые смогут воспринимать куда большие нагрузки чем забивные сваи. Соответственно, появляется некоторая свобода действий, связанная с допустимыми нагрузками на основание, а это значит, что габариты создаваемого сооружения могут быть крупнее.

Недостатки:

• Трудоемкость. Несмотря на ряд преимуществ, которые указаны выше, высокая трудоемкость проводимых работ для многих может оказаться серьезной проблемой. Можно с уверенностью говорить, что для работ по созданию буронабивного фундамента потребуется немало людей. Но в то же время многое зависит и от специфики основания, а также от масштабов запланированных работ. Однозначная сложность работ, которые нужно провести для создания основы дома, заключается еще и в необходимости пробурить достаточно глубокую скважину. Нередко для этого используются специальные приспособления.
• Сложность расчета фундамента. Практика показывает, что при равномерном размещении буронабивных свай могут возникнуть проблемы, связанные с крупным разбросом несущей способности. Это связано со спецификой грунта, различными характеристиками бетонных опор, а также от многих других факторов. Практика показывает, что разброс несущей способности может составлять до 30%. Это говорит о том, что в некоторых условиях целесообразно обратиться к специалистам, которые за определенную плату предоставят достаточно качественные расчеты, позволяющие эффективно использовать все ресурсы.
• Большой расход бетона. Учитывая тот факт, что вокруг создаваемых свай нельзя уплотнить грунт, получается, что расход бетона существенно увеличивается. Данная ситуация оказывается не самой оптимистичной, однако даже при таком раскладе бетона уходит куда меньше, чем при создании заглубленного основания.

Большое количество недостатков фундамента указывает на то, что во многих условиях это строительное решение может оказаться не самым подходящим, поэтому в каждом отдельном случае нужно анализировать все пункты и делать обоснованные выводы.

Монтаж буронабивных свай

Скважины делают обычные или с расширенным основанием (для домов с несколькими этажами)

По размеченным точкам начинается бурение скважин, в которые устанавливается опалубка, если она предусмотрена. В зависимости от исполнения делаются обычные скважины или с расширением в основании. Со дна скважины необходимо удалить рыхлую землю и утрамбовать основание. После производится устройство песчаного основания. Для таких подушек подходит материал с модулем крупности выше среднего. Лучше всего использовать песок крупной фракции.

Армирование фундамента производится при помощи арматурного каркаса. Он заранее изготавливается и после устройства скважины опускается в неё. Если в конструкции отсутствует монолитный ростверк, то помимо арматурного каркаса в верхние части свай могут быть помещены металлические закладные детали. На них впоследствии можно смонтировать металлические ригели. О том, как сделать опалубку для буронабивных свай, смотрите в этом видео:

В завершении монтажа производится процесс бетонирования свай. Существует несколько видов бетонирования в зависимости от формы свай. Желательно производить этот процесс одним этапом без перерывов. Бетон необходимо тщательно вибрировать для устранения пустот.

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

• анализ грунтов в зоне строительства,
• максимальная нагрузка будущего дома на грунт,
• площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

• рассчитать площадь подошвы одной сваи,
• полученный результат умножить на сопротивление (4),
• общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

• минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры,
• максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

• при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ,
• деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра,
• минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

• в один ряд – 1,33 м,
• в два ряда – 2,67 м.

Буронабивной фундамент

Одна из разновидностей свайного фундамента – буронабивной. От классического свайного отличается тем, что для него не требуется покупать дорогостоящие сваи, нанимать копер (сваебойная техника).

При строительстве деревянных, каркасных домов применение буронабивного фундамента будет идеальным вариантом. Технология монтажа фундамента на буронабивных сваях заключается в бурении скважин с последующей их заливкой бетоном. Сегодня рассмотрим вариант — буронабивной фундамент своими руками.

Например, вам нужен столбчатый фундамент, вместо того, что бы копать яму с откосами, устраивать опалубку, потом засыпать пазуху, надо пробурить скважины необходимого диаметра и залить в них бетон.

Рассмотрим технологию устройства буронабивного фундамента более подробно. Во первых нужно рассчитать количество свай и их диаметр. При расчете следует учитывать, что максимальный диаметр ручного бура, который можно использовать, составляет 30 см, такие буры имеются в продаже, длина штанги регулируется, и бурение не составляет особых хлопот.

К сведению: на сегодняшний день имеется возможность бурения ручным способом с устройством значительного расширения нижней части, с помощью специально разработанного бура ТИСЭ, применяя этот бур можно значительно сократить количество свай, а значит, и бетона.

Вот только вы должны понимать, что бурить скважину диаметром 50 — 60 см пусть даже только нижнюю часть, довольно трудно и физическая нагрузка большая.

После того, как скважины пробурили, скрутим из рубероида трубу подходящей по диаметру и длиной на 20 см больше ее глубины. Напомню, что глубиной скважина должна быть больше глубины промерзания грунта сантиметров на 15. Верхняя часть трубы делается из 2-3 слоев рубероида и стягивается вязальной проволокой.

Она будет выполнять роль опалубки. Очень аккуратно вставляем эту трубу в скважину

Если в скважине на дне появилось не много воды, на это не стоит обращать внимание, если воды более четверти тогда перед заливкой бетона ее следует откачать

Хотя многие обходятся без применения трубы из рубероида. Но все таки советую применять ее потому, что:

1) для схватывания бетона и для набора прочности, огромное значение имеет наличие в бетоне цементного молочка, которое легко может уйти в грунт, и бетон своей прочности не получит. Если грунт сухой, вода впитается в него, что тоже плохо сказывается на прочности.

2) при промерзании, сила морозного пучения, будет сильней действовать на шероховатый бетон чем, через рубероид.

После того, как скважины подготовили, делаем самый простой и экономный каркас из арматуры. Достаточно будет трех вертикальных прутов, диаметром 6 мм из периодической (с ребристой поверхностью) арматуры, связанных между собой через 50-60 см поперечинами.

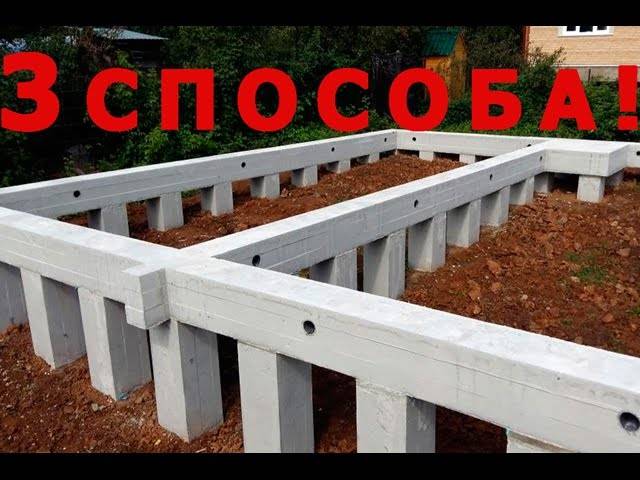

Если запланировано устройство ростверка (рандбалка), тогда вертикальные стержни выводим выше заливаемых свай, на высоту равную высоте ростверка минус 2-3 см. На пучинистых грунтах, ростверк должен находится на сваях на высоте 15-20 см выше поверхности грунта, для этого и делаются выступающие из земли сваи.

Пучение грунта, во влагонасыщенных местах может достигать 15 см. Устанавливать буронабивные сваи надо рядами под все стены будущего дома, по углам дома, а также в месте пересечения стен. Количество свай, расстояние между ними зависит от веса здания. Буронабивной фундамент не трудно сделать и в одиночку, так сказать по этапам.

Посмотри видео: Строительство фундамента по технологии ТИСЭ

Как шпаклевать гипсокартон

Предыдущая запись

Флизелиновые обои

Следующая запись
