Обвязка фундамента брусом: особенности технологии, виды и способы соединений

Варианты обвязки

Обвязка свай брусом

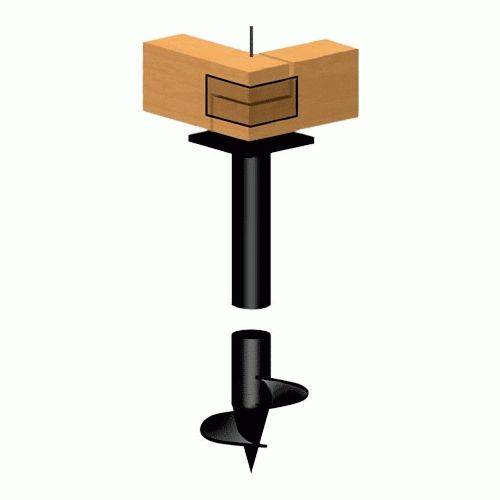

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

  1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
  2. На сваи монтируют оголовки.
  3. Выполняют гидроизоляцию материала.
  4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
  5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
  6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
  7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

  1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
  2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
  3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
  4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

  1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

  2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
  3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
  4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

  1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
  2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
  3. Балки приваривают друг к другу и к оголовкам свай.

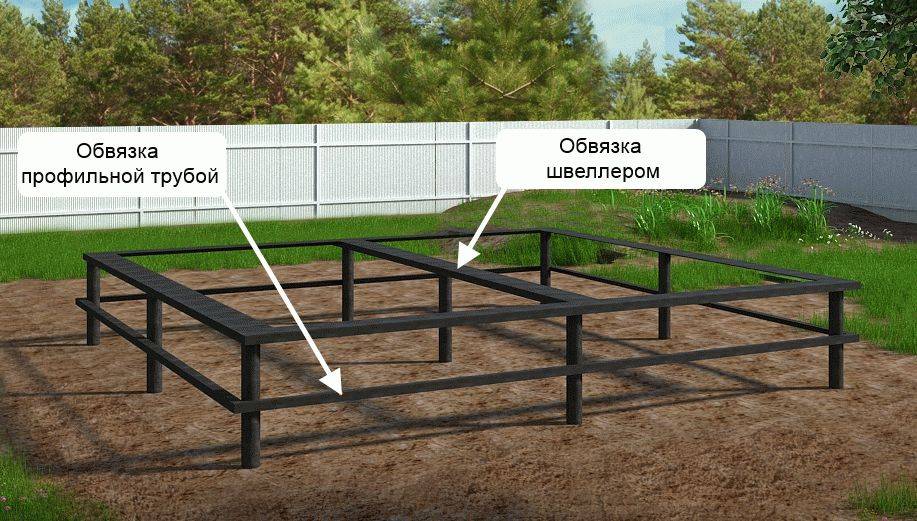

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

  1. Столбы свай выставляют на один уровень.
  2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

  3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
  4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
  5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

Крепление будет выполняться анкерами, как это показано на фото.

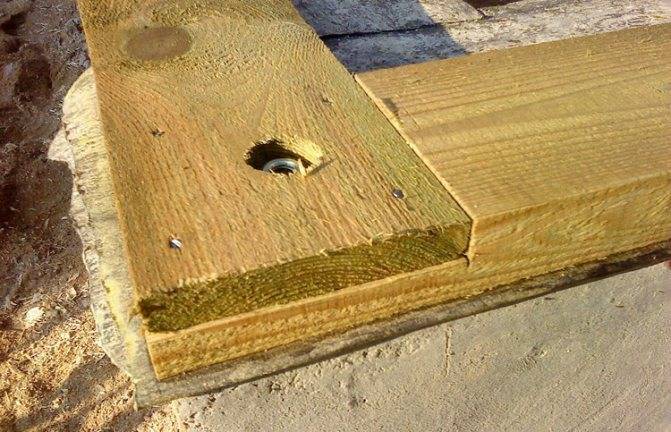

Брус, скрепленный с фундаментом анкерами

Порядок действий:

  1. Заранее приобретите крепежные элементы. На всякий случай, с запасом.
  2. Обязательно перепроверьте уровнем ровность верхней горизонтальной поверхности. В случае обнаружения неровностей более одного сантиметра – устраните их раствором, если же они меньшего размера – подложите под брус дощечки.
  3. Перед тем, как крепить брус к фундаменту, накройте ростверк слоем рубероида для пущей гидроизоляции.
  4. Брусья нижнего ряда обвязки стыкуются путем выборки на углах. Этих методов существует два: в чашу и в лапу.
  5. Стыковка углов в лапу
  6. В подготовленных брусьях высверливаются отверстия чуть больше диаметра, чем анкерные шпильки, вбетонированные в верхнюю часть фундамента.
    Брусья с отверстиями «усаживают» на анкера, подкладывают широкие шайбы и завинчивают гайки.
  7. Если углы нижних рядов соединены между собой нагелями или гвоздями, то анкера в этих местах устанавливать не нужно.
  8. Проверьте уровнем все углы и диагонали верхней поверхности обвязки. При обнаружении неровностей – устраните их рубанком.
  9. Теперь, по завершению постановки нижней обвязки на фундамент, можете приступать к установке вертикальных направляющих каркаса.

Обвязка фундамента брусом: принцип устройства

Стоит заметить, что указанный принцип постановки нижней обвязки подходит не только для ленточного основания. Пусть и с некоторыми нюансами, но он действителен для всех типов фундамента.

Крепим брус к свайно-винтовому фундаменту

Для начала объясним, почему обвязка является обязательным элементом, если вы выбрали винтовое основание. Дело в том, что предустановленные сваи с оголовками являются лишь точечными опорами, и соответственно на некоторые придется больше нагрузки, а на другие меньше.

Если же вы обвяжете сваи должным образом, то нагрузка будет распределена по всей площади, что существенно продлит «жизненный цикл» вашей постройки.

Нелишним также будет отметить, что обвязку необходимо выполнять сразу же после заливки полостей раствором и установки оголовков. Ведь согласитесь, грунты бывают различными и в них постоянно происходят механические процессы.

И наверняка вам бы не хотелось прилагать лишние усилия к трудоемкому выравниванию свай, изменивших свое расположение. Цена установки обвязки будет намного меньшей, чем цена возможного ремонта.

Итак, приступим. Прежде всего, убедитесь в правильности установки всех свай, используя уровень. Если наблюдаются небольшие отклонения, а оголовки уже установлены, устраните неровности путем выпиливания кусочков бруса в необходимых местах.

В углах будущей обвязки должны быть шпильки или анкера, залитые раствором. А углы бруса должны быть обложены алюминиевыми уголками.

Далее, для стыковки участков бруса, выполните на них распилы с обеих сторон. Один из них делают снизу, а другой сверху, после чего складывают куски под прямым углом.

По большому счету обвязка свай не представит большой сложности, при наличии достаточного количества свободных рук.

В некоторых случаях нижних венец здания исполняет роль обвязки. Это никоим образом не повлияете на прочность строения, если лаги пола расположены на несколько венцов выше.

Завершающий этап создания фундамента – обвязка брусом верхней его части
Итак, теперь обвязка фундамента своими руками не доставит вам никакого труда. Надеемся, что вы прислушаетесь к нашим советам и качественно установите основание для своего домика или бани.

Для получения дополнительной информации просмотрите видео в этой статье, где установку выполняют специалисты.

Нижняя обвязка является основанием каркаса дома. Она предназначена длякрепления каркаса дому к фундаменту. В моем случае нижняя обвязка ещё и распределяет нагрузку от дома на сваи фундамента т.е. выполняет функцию ростверка.

Рекомендации специалистов

Несмотря на кажущуюся простоту технологии, обвязывание винтовых свай нужно проводить строго в установленной последовательности технологических этапов.

Строительными правилами не установлено рекомендованного материала для обвязки такого типа фундамента, поэтому владелец сам принимает решения исходя из экономической целесообразности и прочностных характеристик материала.

Первое, на что нужно обратить внимание, это то, что профильные трубы не рекомендуется приваривать к сваям, как это делают некоторые некомпетентные строители. Места таких соединений становятся уязвимым местом всей конструкции: под действием существенного давления в месте соединений появляются разрывы, что неизбежно приводит к снижению прочностных характеристик обвязки

Чтобы обеспечить необходимую жесткость конструкции, вначале собирают профилированные трубы в единый элемент методом электродуговой сварки. Уже затем получившийся профиль присоединяют к опорам с помощью болтов и заклепок.

Возведенное таким образом свайное основание с опорами, связанными по описанной технологии, будет устойчивым вне зависимости от:

  • нагрузок сооружения;
  • подвижек земельных масс;
  • перепадов высот рельефа и так далее.

При монтаже обвязочных линий необходимо учитывать расстояние от нулевого уровня.

Особенности монтажа ростверка в зависимости от высоты сваи над землей:

  • до 30 см – в один ряд;
  • до 70 см – в два ряда;
  • до 1 м – в три ряда;
  • от 60 см на склонах – крест-накрест.

Виды обвязки винтового фундамента

Окончательное качество и прочность свайного фундамента зависит от того, насколько точно соблюдалась технология на каждом этапе его возведения. Заключительным и наиболее ответственным этапом обустройства такого основания является обвязка.

Необходимость обвязки

Обвязка сооружается с целью надежной фиксации свайных элементов в точках разметки. Следует заметить, что обвязка монтируется только если ствол сваи возвышается над уровнем грунта более, чем на 0,5 м, в прочих случаях устанавливаются оголовки.

Обвязка свайной конструкции позволяет повысить степень ее жесткости. От того, насколько качественно и быстро сделана обвязка, будет зависеть прочность фундамента. Это связано с тем, что без обвязки сваи могут отклоняться под воздействием внешних факторов, вследствие чего возможно появление дефектов конструкции, исправлять которые очень сложно и затратно.

Процесс обвязки осуществляется после того, как смонтировано свайное поле и проведены работы по обрезке винтовых свай и бетонированию их внутренних полостей. В ходе обвязки на надземную часть свайных элементов наносятся антикоррозийные составы.

Виды обвязки

В настоящее время чаще всего используется три метода обвязки: профильная труба, металлический швеллер, двутавровая балка.

Ростверк из металлического швеллера

Обвязка швеллером используется при возведении кирпичных, каркасных, рубленых и брусовых строений. Такое сооружение особенно устойчиво и надёжно. Но также может применяться профильная труба или двутавровый стандартный профиль с сечением 20 мм, который обеспечивает ещё большую жёсткость конструкции, особенно если предполагается тяжёлая постройка.

Технология обвязки включает следующие шаги:

  • после установки опорных свай все столбы должны быть строго выровнены по нулевой отметке;
  • после замера деталей ростверка швеллер размечают и нарезают на части необходимой длины;
  • все элементы из металла обрабатываются антикоррозийными составами в два слоя;
  • профили монтируются на столбы и обрезаются на стыках под прямым углом;
  • ростверк закрепляется сварочным методом, после чего швы покрывают грунтовочной смесью.

В ряде случаев может быть использована профтруба, которая фиксируется аналогичным методом. Этот материал имеет небольшой вес и доступен по стоимости. Однако следует учитывать, что это изделие более подвержено механическим воздействиям, поэтому устойчивость всей конструкции будет гораздо ниже.

Металлический швеллер выбирают цельнопрокатный, так как он выдерживает большие нагрузки, чем элементы, выполненные посредством гнутья.

Выясняя, какая обвязка лучше – безусловно, это монтаж с помощью ростверка из двутавра или швеллера, но, с другой стороны, многое зависит от типа здания.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

  • Высокая скорость соединения.
  • Прочность, устойчивость ко всем возможным нагрузкам.
  • Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

  • Склонность металла к коррозии.
  • Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
  • Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

  • Обеспечение максимальной несущей способности системы.
  • Независимость от климатических или погодных условий.
  • Относительно низкая потребность в периодическом обслуживании.
  • Долговечность, надежность материала.

Недостатками бетонных элементов являются:

  • Сложность создания, необходимость выполнения разных последовательных этапов работ.
  • Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
  • Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

Обвязка свайного фундамента

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.

Варианты обвязки винтовых свай швеллером

Первый — это приваривание швеллера внакладку. Приваривается швеллер непосредственно к самим сваям с длинной стороны конструкции. Если длина сваи превышает длину в 4 метра, то швеллеры необходимо сварить между друг с другом. После этого начинается установка поперечного швеллера. Его нужно приварить к продольному швеллеру. Благодаря этому, конструкция становится надежнее и крепче, ее можно использовать на песке и насыпном грунте, при установке пирсов и мостков, без каких-либо опасений. Второй вариант — приваривание уголка или швеллера крестом — накрест. Для правильной обвязки, к верхнему концу первой сваи приваривается край одного швеллера, а к нижнему концу второй сваи, край второго. После всех проделанных манипуляций у вас должно получиться что-то схожее с «зигзагом», обвязывающим все сваи.

Нижняя обвязка каркасного дома

После окончания фундаментных работ при строительстве каркасного дома производится монтаж нижней обвязки.

Выбор материала: критерии

Если дом возводится своими руками, разумно выбрать материал, для монтажа которого не требуется дополнительная спецтехника.

Важные факторы при выборе обвязочного материала:

  • способность выдержать максимально возможную нагрузку на конструкцию;
  • устойчивость к внешним и внутренним температурным перепадам;
  • стойкость к механическим воздействиям;
  • масса и плотность конструкции.

Брус

Крепким и мощным обвязочным материалом является брус сечением 150х150мм или 200х200 мм. Правильные размеры сечения упрощают установку, создают прочное и ровное основание. К недостаткам можно отнести появление трещин при неравномерном распределении нагрузки внутри древесины, деформацию бруса при высыхании.

Соединенные доски

Обвязка из досок считается прочной конструкцией, она менее подвержена деформации, так как результаты усушки равномерно распределяются на количество досок.

Бревна

Дешевый, прочный, выносливый строительный материал. Так как бревно не прошло обработки, разрушающей волокна и уменьшающей прочность, оно выдержит большие нагрузки, влияние погодных условий и перепадов. К недостаткам можно отнести сложность монтажа из-за сечения неправильной формы, которая требует тщательного закрепления на фундаменте, усложняет установку стеновых конструкций.

Крепление обвязки к фундаменту: инструкция

Конструкция фундамента влияет на метод монтажа обвязки. Наиболее распространенные типы фундаментов для каркасных домов – свайный, столбчатый, ленточный.

Как сделать обвязку каркасного дома на свайном или столбчатом фундаменте

  • Перед укладкой создается гидроизоляционный слой между поверхностью фундамента и обвязкой. Варианты гидроизоляции: битумный слой, рубероид на мастике, и пр.
  • Брус или доски, то есть выбранный для обвязки материал, раскладываются для установки.
  • Обвязка каркасного дома из бруса делается методом в “полдерева” или в угловой стык.
  • Конструкция обвязки закрепляется к ростверку или напрямую к сваям с помощью анкерных болтов или наваренных на основание резьбовых шпилек.
  • Уровень обвязки обязательно проверяется на горизонталь.
  • Соединения углов должны быть усилены оцинкованными уголками, болтами, шурупами или гвоздями.
  • На обвязку раскладываются и крепятся лаги на нужном расстоянии.


Анкерное крепление нижней обвязки к свайному фундаменту

Как сделать обвязку дома на ленточном фундаменте

На единую бетонную ленту установить обвязку намного проще:

  1. Раскладывается и закрепляется слой гидроизоляционного материала.
  2. Создаются гнезда для соединений в углах.
  3. Обвязочная конструкция крепится на болты, анкеры или скобы.
  4. Дополнительными креплениями усиливается прочность углов, проверяется горизонталь.
  5. При отклонении уровня бруса от горизонтального уровня, корректировать подкладами, клиньями.


Крепление нижней обвязки к бетонному ленточному фундаменту

Цена за обвязку под ключ

Если говорить о стоимость работ, то стоит рассмотреть примерные расценки в крупных городах:

  1. Москва. Обвязка с использованием пиломатериала из лиственницы обойдется около 1400 рублей за м. п. (с учетом стоимости материала). Из сосны — будет стоить около 1000 рублей за м. п.
  2. Санкт-Петербург. Стоимость чуть ниже. В Санкт-Петербурге обвязка одного погонного метра свайного фундамента лиственницей может стоить порядка 1200 рублей за м. п.
  3. Омск. Обвязка обойдется в 200 рублей за м. п. Если прибавить стоимость материала, то выйдет около 1000 рублей за м.п., но можно найти и дешевле.
  4. Новосибирск. Обвязка стоит от 680 до 1150 рублей с учетом стоимости материала.
  5. Красноярск. Стоимость также колеблется от 700 до 1200 рублей.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома

Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

  • в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
  • в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу

Это дает возможность подправлять положение сторон по мере необходимости, что очень важно

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

  • анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
  • гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
  • клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

04.04.2016 в 10:04

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

пенофол

Виды обвязки и какую лучше применить

Обвязка свай под фундамент дома необходима для обеспечения жесткости конструкции и для устройства основания под дальнейший монтаж здания. На стадии проектирования делается

детальный расчёт фундамента по статическим нагрузкам от здания в нескольких вариантах. Выбирается наиболее экономичный, практичный в данных условиях вариант.

При расчётах берут во внимание естественные характеристики грунтов в основании участка и их пучинистость, глубину промерзания, уровень залегания грунтовых вод, сейсмичность района. Учитывается категория проектируемого здания по классам ответственности и срокам эксплуатации

Для придания жёсткости всей конструкции, сохранения в проектном положении, устройства фундамента для монтажа стен здания применяются 2 типа обвязки:

Нижней обвязки для железобетонных свай не требуется ввиду жёсткости армированной конструкции. Соединение по оголовкам выполняется из различных материалов по определённым технологиям, обеспечивающим устойчивость конструкции и возможность дальнейшего процесса монтажа стен.

Винтовые сваи применяются при строительстве сооружений 2—3 категорий, лёгких каркасных домов, деревянных, со стенами из блоков плотностью D400 – D700. Несущая способность винтовых свай позволяет возводить лёгкие строения со сроком эксплуатации

Для винтовых свай с высотой выступающего над поверхностью оголовка >400 мм необходимо применять нижнюю обвязку в дополнение к верхней. Это позволяет повысить жёсткость винтовых свай и устойчивость всей конструкции.

Стандартная обвязка свай выполняется из таких материалов, как:

  • брус деревянный сечением 150*200 мм, 200*200 мм, 200*250 мм;
  • пакет из 3 досок 50*200 мм;
  • швеллер 140—300 мм;
  • уголок >50 мм;
  • толстостенные профильные трубы;
  • два швеллера в паре или двутавр;
  • висячий железобетонный ростверк с опорой на сваи.

Обвязка выполняется после полного монтажа свайного поля, обрезки оголовков в одном проектном уровне, заливке бетоном, если это предусмотрено проектом. Бетонирование винтовых свай на порядок увеличивает их жёсткость.

Процесс обвязки

Еще совсем недавно большинство домов полностью строились из дерева. Касалось это и фундаментов. Сегодня люди могут не понять это, а зря. Подобные объекты оказались на редкость долговечными. И здесь нет ничего сверхъестественного: на грунт клали смесь глины с песком и венец, состоящий из дубовых бревен. Эти приемы можно заметить и в современной обвязке.

В большинстве случаев свайный фундамент обвязывается и на резьбу, и на хомуты. Благодаря этому вероятность того, что строение перекосится или полностью разрушится равна практически нулю. Но для того, чтобы это было действительно так, ни в коем случае нельзя отказываться от обработки дерева антисептиком и антипиреном, а металла – средством против коррозии. И помните, что одного раза в этом вопросе недостаточно: обработка должна быть регулярной, как минимум один раз в год. Причем лучше всего проводить это в теплую и сухую погоду.

Процесс обвязки свайного фундамента можно разделить на следующие этапы:

  1. В местах контакта бруса со сваями уложите слой рубероида, предварительно пропитанный олифой.
  2. Посадите обвязку на резьбу. Делать это следует в момент, когда сваи имеют форму ковша. Возьмите один брус и расположите его между двумя сваями.
  3. Зафиксируйте брус. К боковым сваям посредством саморезов, к нижним – шпильками сквозного типа или маленькими анкерными болтами. После того, как брус будет зафиксирован, пройдитесь по периметру с молотком.
  4. Если хотите, чтобы система была прочнее, то закрепите внешние углы при помощи шипов или маленьких уголков из оцинкованной стали. Их размер должен строго соответствовать размеру угла между сваями.

Нередко бывает так, что между отдельными сваями поместить и закрепить брус не представляется возможным. В этом ситуации вместо способа «На резьбу» следует выбирать способ «На хомуты». Брусья помещаются сверху и закрепляются саморезами (если сваи изготовлены из дерева) или сваркой (если сваи изготовлены из металла).

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

  • Подрезка свай, установка оголовков.
  • Укладка балок по внешнему периметру, соединение углов.
  • Укладка внутренних балок, сварка с внешними элементами.
  • Обвязка остальных опор для получения максимальной жесткости.
  • Нанесение слоя защитного антикоррозийного покрытия.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
