Откатные ворота: как сделать своими руками

Устройство и принцип работы откатных ворот

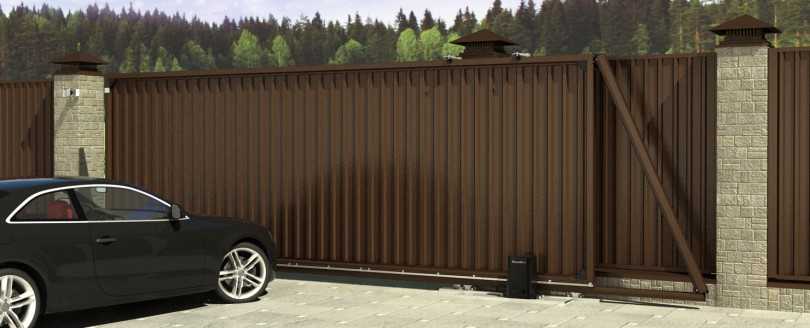

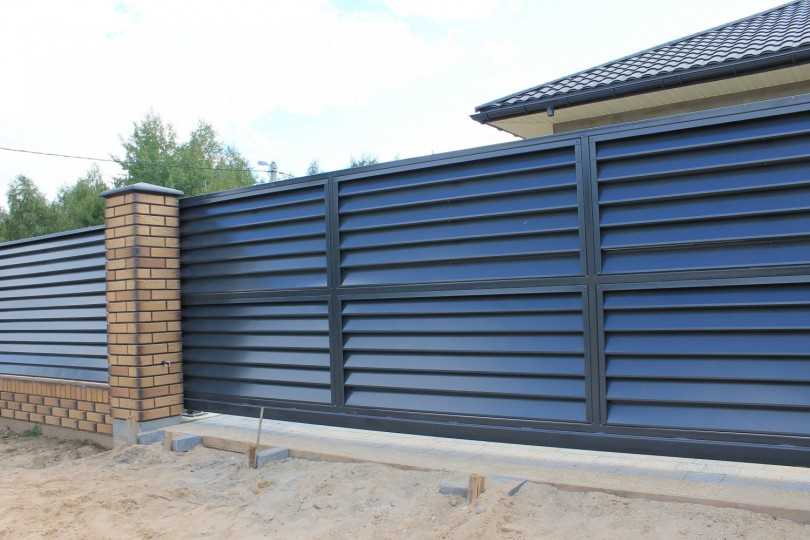

Устройство консольных откатных ворот

Среди всех типов сдвижных ворот консольные наиболее популярны, особенно для въездных проездов на территорию. В отличии от роликовых перемещающихся по рельсу отсутствует желоб подверженный намерзанию и заполнением грязи и воды

Перед подвесными такой тип не ограничивает проем по высоте и не влияет на экстерьер ( что важно для частных домовладений, а допустим на промышленных объектах). При широком использовании современных и качественных комплектующих ворот, изготовление и монтаж стал доступен и применяется повсеместно

Принцип работы ворот консольного типа. Эскиз.

В основе конструкции консольных ворот лежит балка ( служит направляющей ), несущая на себе вес каркаса и заполнения створки и роликовые опоры оснащенные подшипниками.

Вся система вынесена из проема и оставляет его доступным. Под роликовые опоры заготавливают фундаментное основание с закладными для установки автоматики, электропроводки и опор.

На балку крепится зубчатая рейка для сцепления с приводом ворот.

Эксплуатация консольных ворот дает ряд преимуществ.

Экономия места — перемещение створки проходит вдоль забора или ограждения мало пригодное для других целей. Они почти не требуют обслуживания. Например, в зимнее время снег и наледь не является препятствием, не обязательна расчистка и уборка. Надежность и простота конструкции приводов, автоматики для таких ворот. Устойчивость в ветровых нагрузкам, которым подвержены распашные створки.

Откатные ворота консольного типа не сложно изготовить своими руками, чертежи и схемы представлены в разделе, воспользовавшись ручным инструментом и сварочным аппаратом.

Устройство подвесных ворот

Особенность подвесных ворот в установке полотна на несущую ферму ( на опорах) или направляющую балку крепящуюся к стене. Их профиль формирует проем по высоте.

Для подвеса створок на полотно к нему крепятся подвесные роликовые опоры на подшипниках. Опоры с воротами заводятся внутрь несущей балки и перемещаются по ней. Для жесткости и устойчивости крупногабаритных конструкций в подвесную систему добавляют нижний рельс — направляющую и нижние роликовые опоры.

Подвесные ворота особенно востребованы для проемов больших размеров и могут достигать более 20 метров в длину 6-7 метров в высоту. Как в все сдвижные конструкции требуют свободного места.

Достоинства подвесных откатных ворот.

  • — Система подвески проста, менее подвержена осадкам и попаданиям загрязнениям, надежна даже при отсутствии обслуживания.
  • — Вес створки при одних размерах с консольными будет значительно меньше, что снижает нагрузку на автоматику и проще в манипуляциях.
  • — Не требует фундаментных работ с их критичными сроками и издержками.
  • — Перекрываются значительные по высоте и длине проемы.

Каркас полотна подвесных ворот выполняют на раме с заполнением из сэндвич-панелей, решетки или профилированного листа. Для помещений и въездных ворот используют утеплители и резиновые, щеточные уплотнители, что придает комфорт, влаго и теплоизоляцию.

Среди малочисленных недостатков отметим ограничение проема по высоте.

Часто именно подвесные откатные ворота устанавливают в производственных помещениях, внутренних цеховых территориях и на въездах.

Надежность и долгий срок службы вам обеспечат проверенные и брендовые комплектующие Ролтэк, Came, Fratelli Comunello, Alutech, Combi Arialdo имеют доступные цены.

Виды

Откатные ворота по принципу управления бывают подвесными, консольными и передвигающимися по рельсу. Кроме того, они подразделяются на одностворчатые и двустворчатые конструкции, последние, к слову, стоят дороже, поскольку для установки потребуется в два раза больше фурнитуры. Также следует отметить, что откатные ворота, изготовленные из металла, бывают сплошными, их еще называют «глухими», и решетчатыми. Решетчатые изделия, в свою очередь, делятся на изделия либо массового производства, либо выполненные под индивидуальный заказ – кованые.

Реже всего устанавливается подвесная система, и, как правило, на промышленных предприятиях или на коммерческих территориях. Движение воротного полотна осуществляется за счет верхней балки, которая чем-то напоминает рельс. Непосредственно на металлической балке располагаются ролики.

Плюсами такой системы можно считать простоту в управлении, долговечность, а благодаря тому, что весь процесс работы механизма налажен в верхней части ворот, нижняя часть остается свободной, соответственно, зависимости от погодных условий нет.

Пожалуй, главным недостатком такой системы можно считать ограничение по высоте. Если на огороженную территорию понадобиться заехать большегрузу, с большой долей вероятности он не проедет.

Как такового ограничения по высоте у откатных ворот, передвигающихся по рельсу, нет. Рельс монтируется на поверхность, для которой заливается бетонное основание. К полотну приваривается ролик, который скользит по рельсу.

Зачастую такую разновидность откатных ворот устанавливают в частном секторе. Они в открытом виде удерживаются посредством металлического каркаса. При этом створки могут быть открытого или закрытого типа, а через глухие полотна не будет просматриваться территория участка.

К достоинствам рельсовой системы можно отнести простоту механизма. К слову, некоторые умельцы даже изготавливают устройство своими руками. Еще один плюс – это, несомненно, компактность. В режиме «калитка» полотно можно отодвигать на небольшое расстояние, необходимое для прохода человека, а благодаря ролику створка не провисает, Поэтому для такой системы частая регулировка не потребуется, в отличие от распашных ворот.

Но поскольку рельс располагается на бетонной поверхности, атмосферные осадки могут вывести механизм из строя, заблокировать его работу

Поэтому важно периодически убирать мусор и снег с пути следования ролика. Имейте в виду, специалисты рекомендуют монтировать рельс в бетонный фундамент «заподлицо», это позволит минимизировать вред, наносимый транспортом на направляющую

В консольных воротах рельс, удерживающий створку, крепится непосредственно к полотну. Он может быть закреплен в нижней, верхней части полотна либо посредине – особой разницы в этом нет. Главное, чтобы рельс был нужной длины, достаточной для удержания створки. Иначе потребуется установка дополнительного электропривода с противоположной стороны, после чего двустворчатые ворота будут открываться и влево, и вправо.

Поскольку направляющая балка устанавливается на полотне, зависимости от чистоты фундамента или от высоты – нет. Для уравновешивания веса ворот необходимо, чтобы полотно было в полтора-два раза длиннее проема, в противном случае наладить правильную работу изделия не получится.

Имейте в виду, что рельс, или как его еще называют «швеллер», можно установить и на глухие, и на решетчатые конструкции. При этом потребуется залить основательный фундамент, чтобы опоры не вырвало от веса ворот.

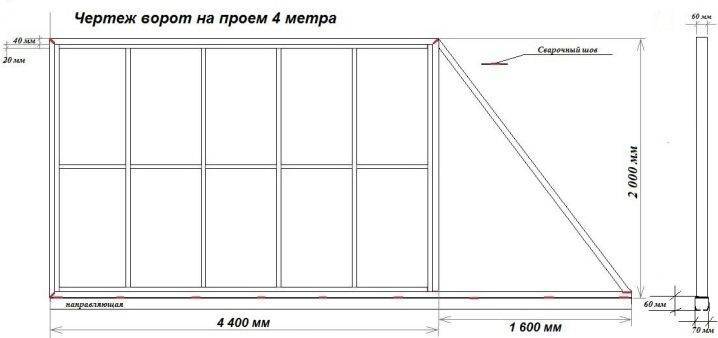

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

Этапы установки

Если вы планируете устанавливать ворота для гаража своими руками, обязательно используйте чертеж. Это поможет вам легко и правильно их установить.

Материалы и инструменты

Для того чтобы установить откатные ворота для гаража, понадобятся следующие материалы:

  • роликовые каретки;
  • верхние поддерживающие ролики;
  • накатные ролики;
  • направляющий профиль;
  • два уловителя (верхний и нижний);
  • заглушки (резиновые).

Инструменты:

  • сварочный аппарат;
  • дрель;
  • болгарка;
  • измерительные инструменты;
  • шнур;
  • ножовка по металлу;
  • шуроповёрт;
  • перфоратор;
  • гаечные ключи;
  • лопата;
  • рулетка.

Обязательно используйте защитные очки, перчатки и каску.

Для того чтобы механизм функционировал долговечно, выбирайте комплектующие хорошего качества.

Элементы откатных ворот

Шаг #1 Сделать замеры

Прежде всего, определитесь с размером ворот. Высота, ширина, а также длина подвижной створки обуславливают вес конструкции, а, следовательно, и выбор комплектующих.

От размера полотна будет зависеть величина отрезка, который нужен для сдвигания створки. Как правило, он должен быть в полтора раза больше, нежели проем.

Шаг #2 Установить опорные столбы

Опорные столбы могут быть из:

  • дубового бруса;
  • швеллера;
  • стальной профильной трубы;
  • бетонного или кирпичного столба.

Важно, чтобы опорные столбы были углублены в грунт на глубину от 1 метра. Если же этого не сделать, то ближайшей зимой или весной опорный столб наклонится, и ворота будут плохо открываться

Для того чтобы правильно установить столбы, необходимо:

  1. Вырыть яму глубиной 1,2 метра.
  2. Уложить на дно ямы песок, щебень. Толщина насыпи составит 15 см. Хорошо утрамбуйте.
  3. Установить опорный столб, затем залить бетоном.

Застывает бетон примерно неделю.

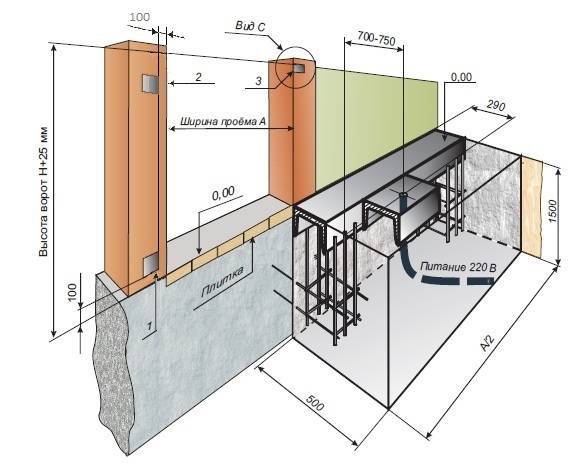

Шаг #3 Фундамент

Фундамент – основа нашей конструкции. Сделаем фундамент, на котором будет держаться наша конструкция. В фундаменте будет «банкетка» – швеллер. По нему будет ездить створка ворот на роликах.

Для закладки фундамента необходимо:

  1. Выкопать котлован. Длина должна составлять 50% от размера проема ворот. Ширина – 40-45 см, глубина — 100-120 см. После того как выкопаете котлован, сделайте насыпь из щебня и песка, как при установке опорных столбов.
  2. Сделать «банкетку». Берем швеллер, ширина которого составит 20 см, и железную арматуру с сечением 10-12 мм. Разрежьте арматуру длиной 1 метр и приварите к полкам швеллера.
  3. Установите «банкетку» и залейте бетоном.

Полезные советы: Очень важно, чтобы бетон отстоялся от 7 до 14 дней. Верх «банкетки» установите заподлицо с дорогой

Каждый день поливайте бетон, чтобы не было трещин.

Примерная схема откатных ворот

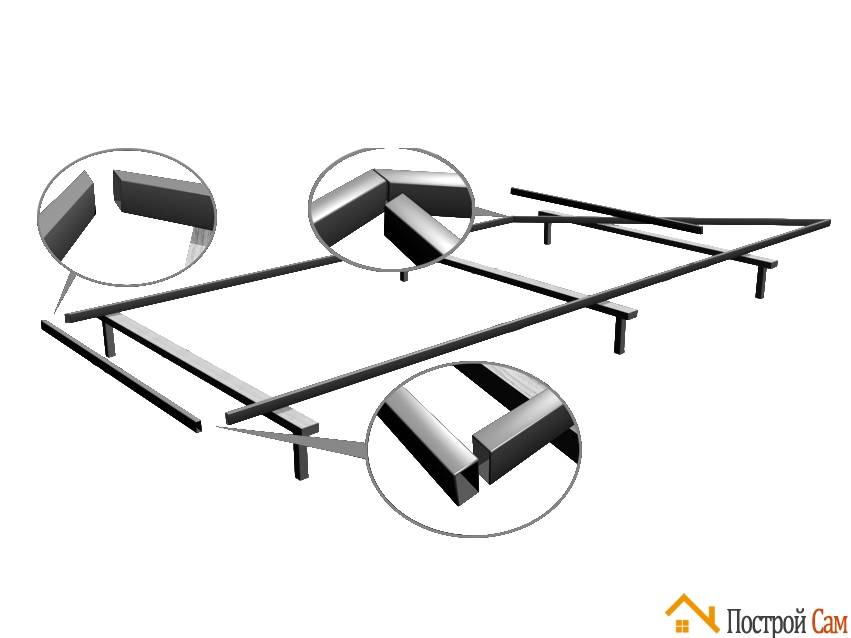

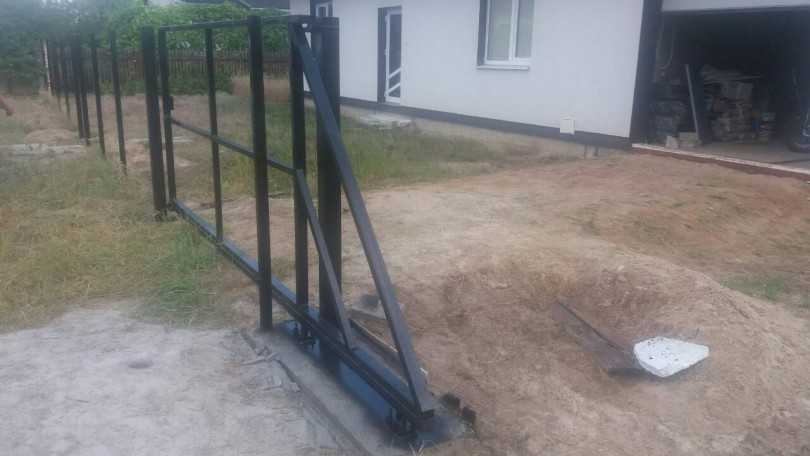

Шаг #4 Изготовление несущей рамы

Несущую раму для откатных ворот делают из профильной трубы.

Этапы изготовления:

  • Разрежьте профиль на необходимые части
  • Удалите с трубы ржавчину с помощью болгарки с железной щеткой.
  • Обезжирьте трубы растворителем и нанесите антикоррозийный грунт
  • Сварите раму.
  • Зачистите сварочные швы и обработайте антикоррозийным грунтом весь каркас.

Важно:

  • Для внешнего каркаса выбираем трубу сечением 60х40 мм или 50х50 мм.
  • Для внутреннего – 20х30 мм или 30х40 мм.
  • Составляющие каркаса и направляющей необходимо собрать в шахматном порядке, так как при нагревании полотно может повести.

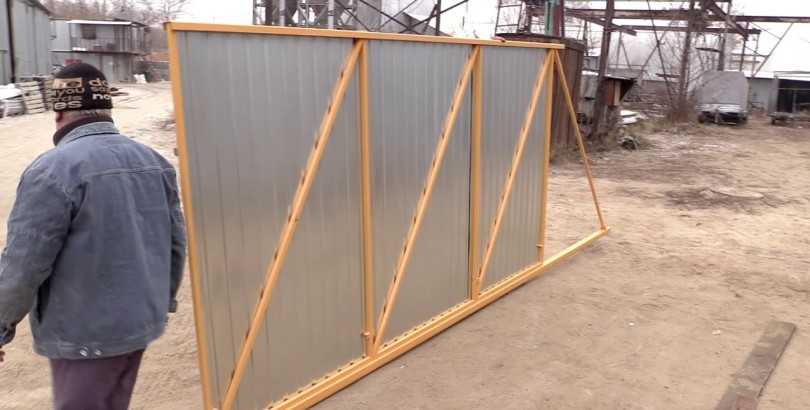

Шаг #5 Покраска каркаса и зашивка полотна

После того, как погрунтовали каркас и грунтовка высохла, можно его окрашивать. Самая популярная и недорогая краска – алкидная эмаль. Чтобы ворота смотрелись красиво, рекомендовано наносить не меньше чем 2 слоя краски.

Прежде, чем наносить второй слой краски, первый должен высохнуть.

Материал для зашивки выбирайте на свое усмотрение.

Крепите материал по внутренним трубам. Используйте саморезы или заклепки для сборки полотна.

Шаг #5 Монтаж ворот своими руками

  1. Установите на «банкетку» ролики, затем заправьте их в направляющую ворот.
  2. Обязательно выставьте ворота по уровню.
  3. Приварите нижние роликовые каретки к швеллеру.
  4. Приварите верхние поддерживающий и концевой ролики.
  5. Приварите нижний и верхний улавливатели к опорным столбам.
  6. Установите автоматику.

Установив откатные ворота для гаража строго по рекомендациям, они будут служить вам долго и надежно. Кроме того, вы сэкономите средства, сделав ворота своими руками.

Нет ничего надежнее и прочнее, чем откатные ворота для вашего гаража.

Типы конструкции

Исходя из особенностей монтажа и эксплуатации откатных ворот, их конструкцию подразделяют на три основных вида:

  1. Подвесные. В данном случае полотно при помощи штанг и роликов крепится к верхней балке или трубе, расположенной над проемом. Подвесные ворота очень простые и надежные, но чрезмерно громоздкие. Створки с верхним креплением широко используются в промышленных целях;
  2. Откатные по нижнему рельсу. Наиболее компактный вариант, при котором плотно, аналогично вагону поезда, движется по нижней направляющей. Это упрощает конструкцию, но также делает ее менее устойчивой. Система с нижним роликом не подходит для использования в холодном климате, так как будет необходимо постоянно чистить рельс от снега;
  3. Консольный тип представляет собой передвигаемую вдоль проема консоль, на которую крепится (сверху, снизу или посередине) полотно. Сам механизм опирается на два столба, установленные на одной стороне забора, что исключает необходимость в оборудовании направляющих, а также снимает ограничение по высоте машины, как с верхней трубой. Несмотря на самую высокую сложность конструкции, именно такой тип наиболее подходит для установки в суровом климате.

Размеры откатных ворот

От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров.

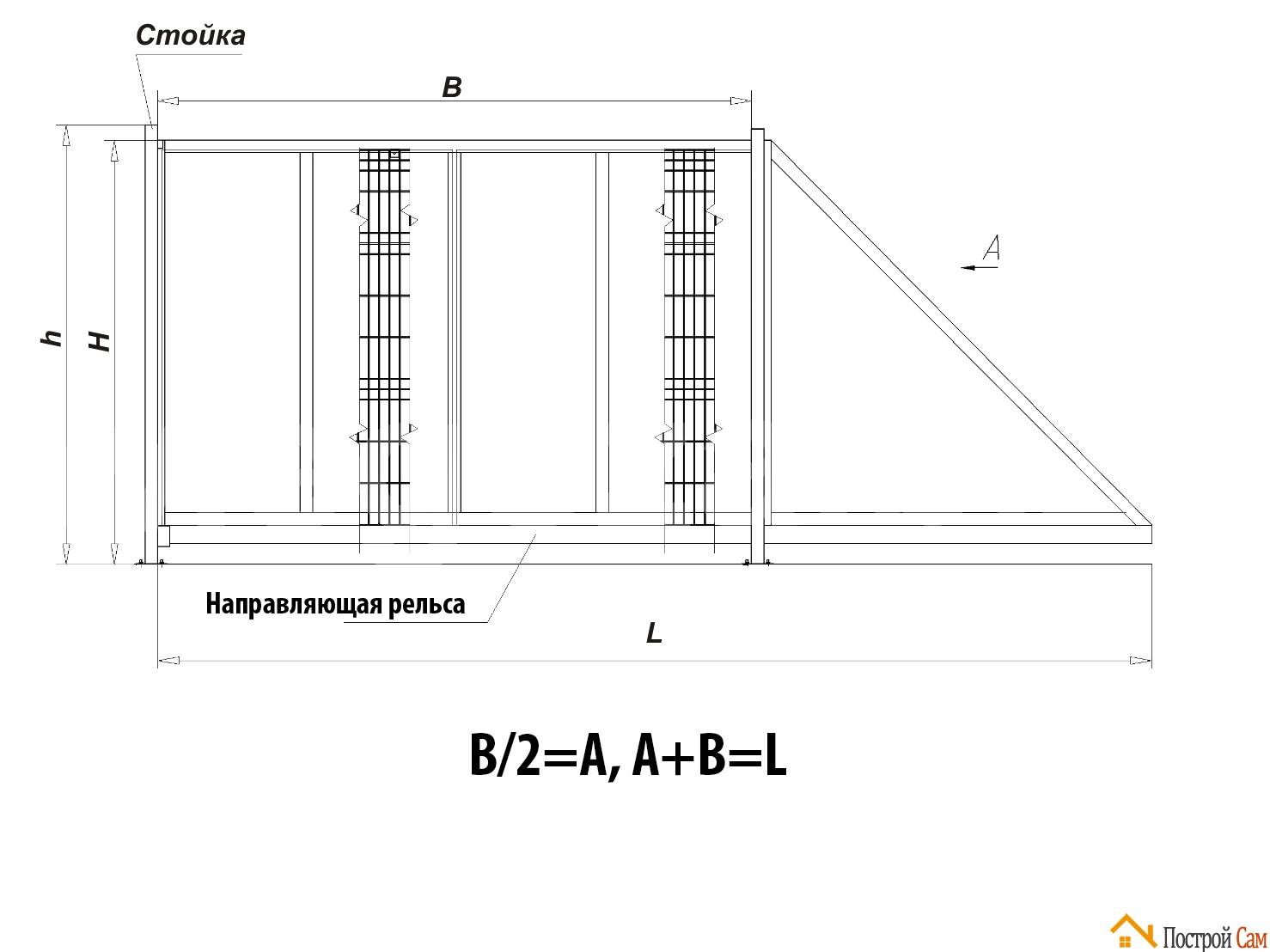

Чтобы было легче понять и запомнить предлагаю формулу и схему:

B/2=A→A+B=L

  • B – ширина проема;
  • A – длина противовеса;
  • L – длина направляющей рельсы.

После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки. Для алюминиевых каркасов используют профиль от 60 мм.

Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы.

Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

На фото ниже показано, как правильно сделать каркас, для разной ширины проема.

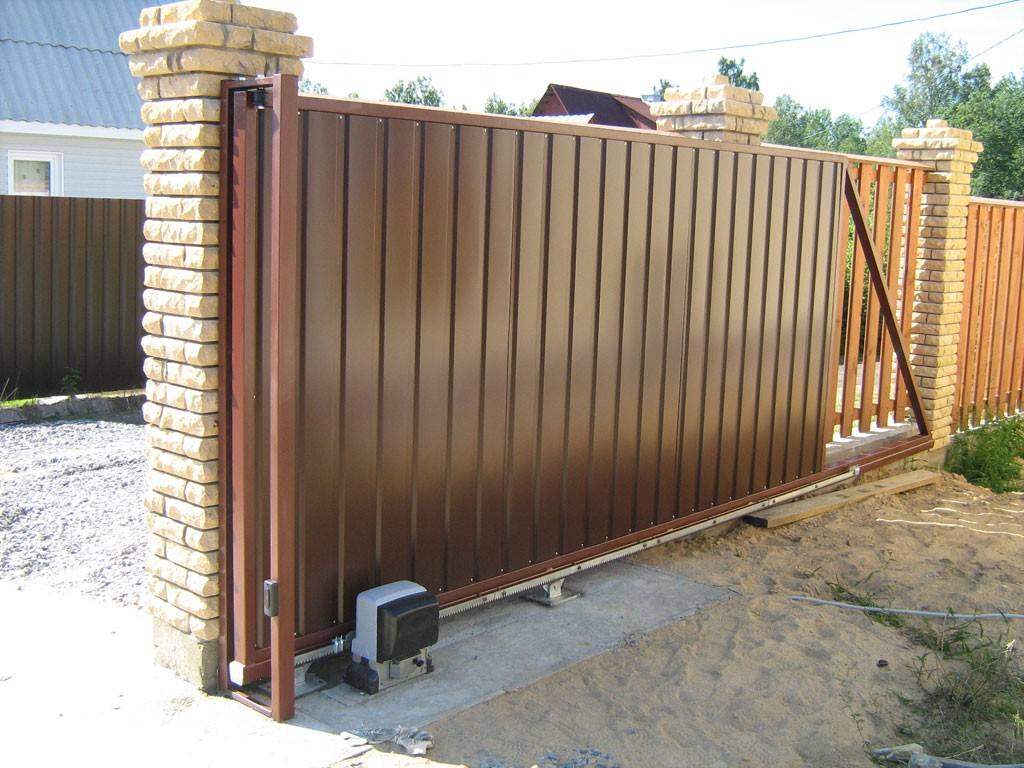

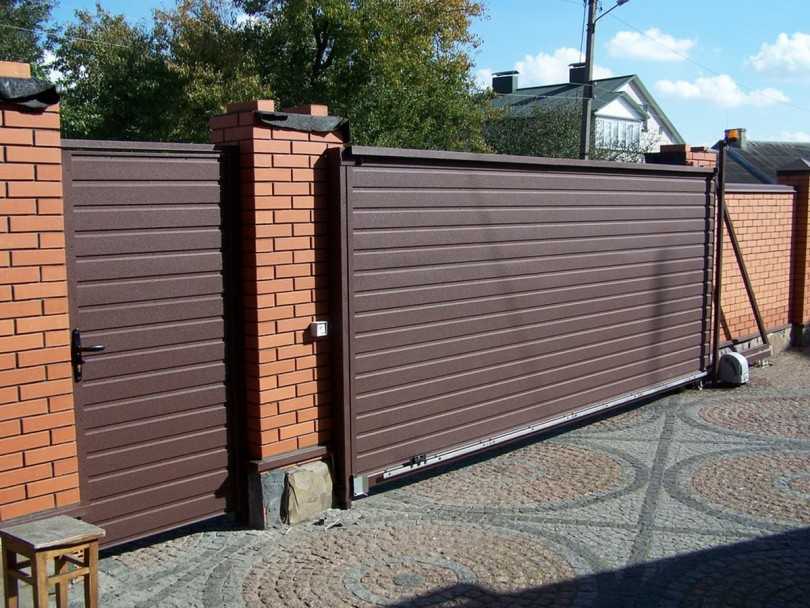

Автоматическая система в откатных воротах

Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом

Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма

Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии

Самостоятельное изготовление электропривода

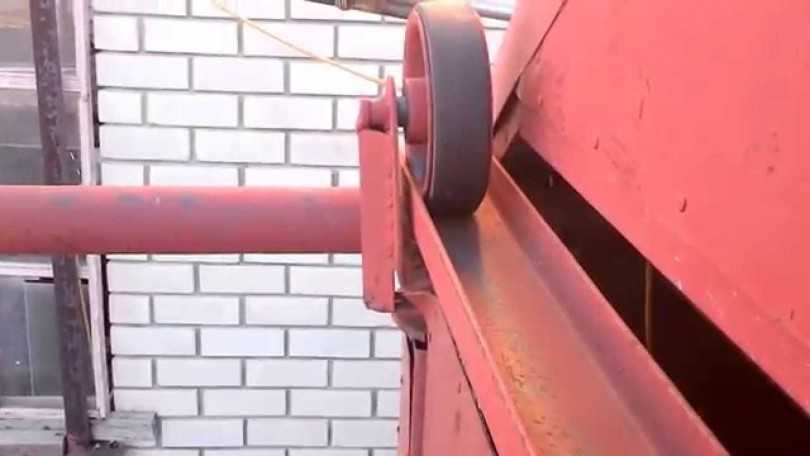

Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

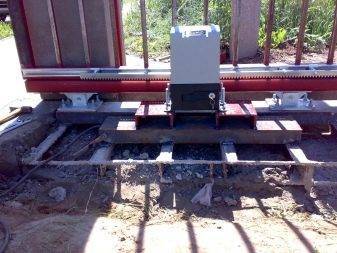

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

  1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
  2. В нужной точке привод фиксируют сварочным аппаратом.
  3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
  4. Все элементы проверяют и сваривают повторно.
  5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.

Рекомендуется использовать магнитную систему из-за высокой производительности.

Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
Далее устанавливают световые элементы, улавливающие фото-сигналы.

Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

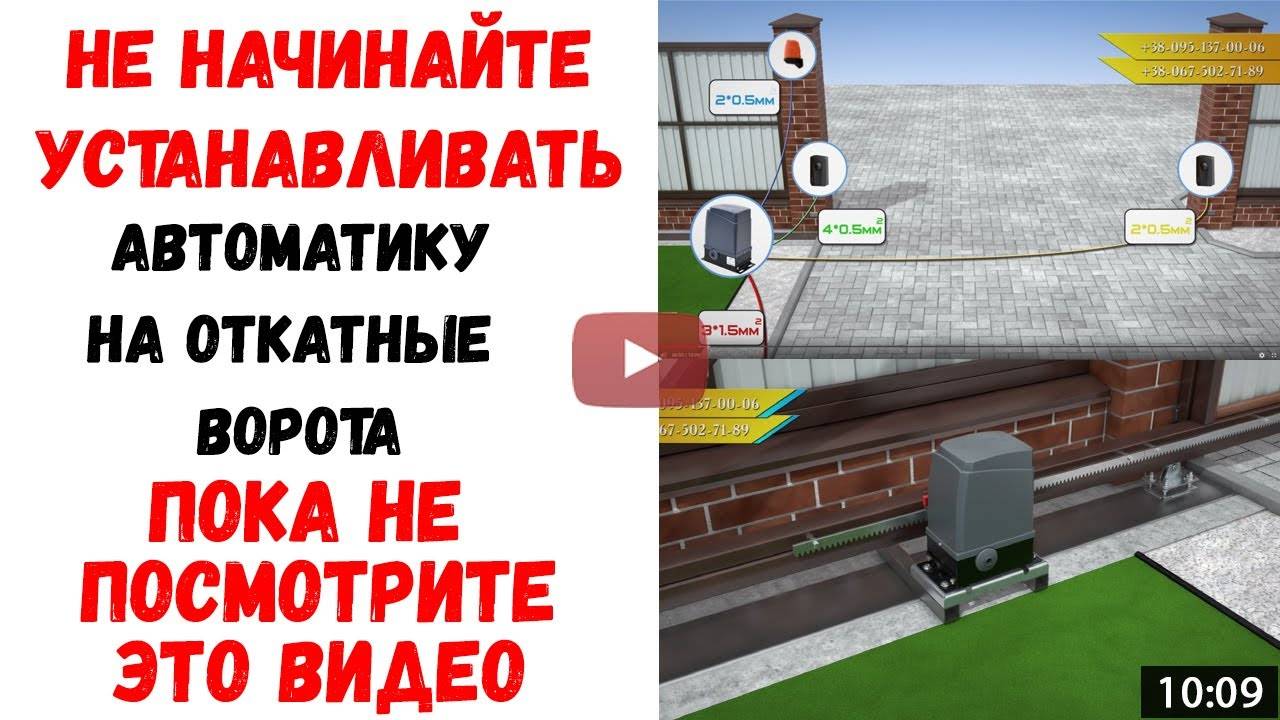

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

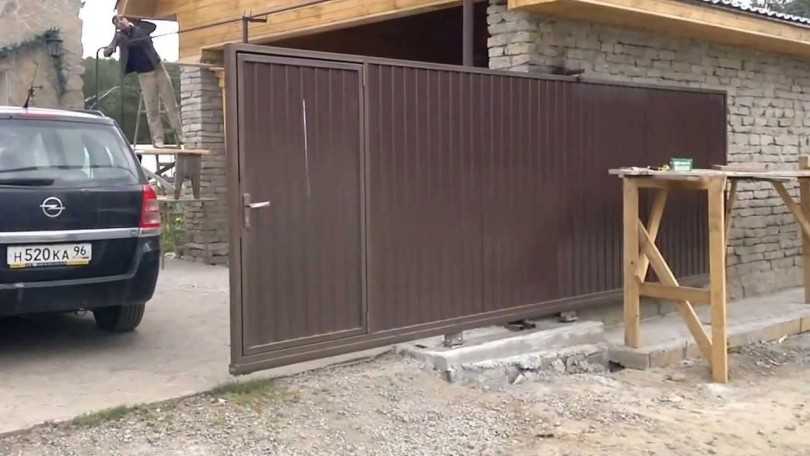

Монтажные работы

После того как установлен фундамент должна пройти неделю и только тогда следует приступить к установке конструкции.

Монтаж происходит в несколько этапов:

  • На подготовленную монтажную пластину насаживаются ролики для создания одинаковой высоты.
  • Чтобы самому сделать откатные ворота на основание наносится разметка для пластин. Перпендикулярный отрезок длиной 15 сантиметров проводится от края швеллера.
  • Перед установкой 2-ой опоры необходимо отнять 10 сантиметров. Полученное расстояние откладывается от отвесного столба.
  • В случае, когда кирпичные столбы надежные, анкерные болты крепятся напрямую в них. Если же нет, устанавливается профильная труба с сечением 4 на 4 на 0,2 сантиметра.
  • Ролики стоит передвинуть к центру в самой несущей балке. Для дополнительной прочности крепления можно повторно прибегнуть к сварочному аппарату и закрепить детали.
  • Все правки следует сделать при помощи шпилек, если они необходимы.

Аналогичным способом можно самостоятельно сделать и автоматические откатные ворота.

Откатные ворота сейчас достаточно популярны, в силу своего удобства и практичности.

Следует тщательно соблюдать все пункты плана, придерживаться допустимых норм и правил, тогда результат будет радовать вас долгое время.

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

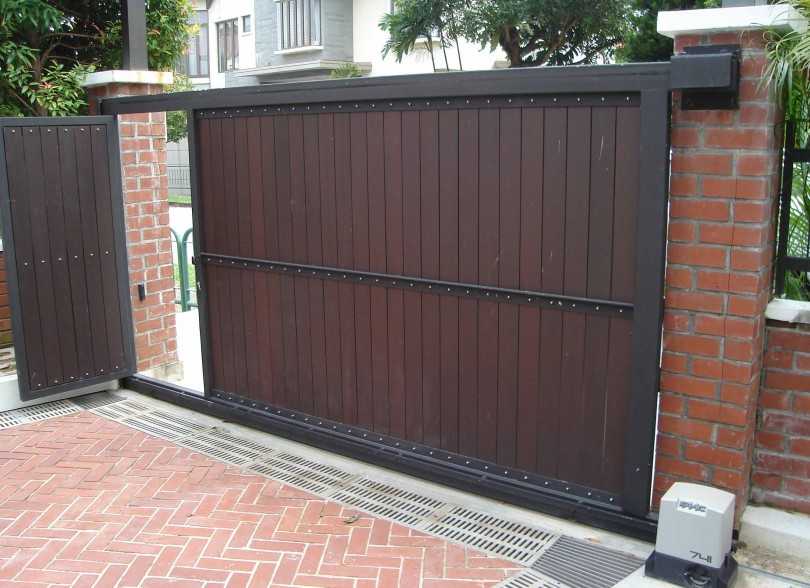

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

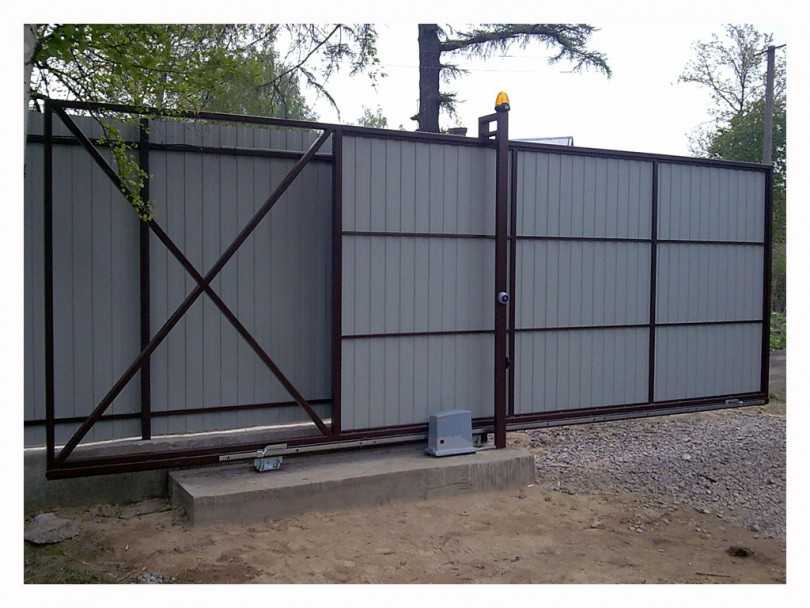

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

Инструкция по самостоятельному изготовлению

Конструкции, как и этапы, могут отличаться, поэтому рекомендации согласовывают для конкретных условий.

Основные фазы проведения работ:

  • проектирование, составление чертежей, схем;
  • подсчет и приобретение материалов;
  • земляные работы;
  • бетонирование;
  • сварка консольной системы и каркаса;
  • сборка полотна ворот, зачистка швов;
  • установка готовых ворот и навеска фурнитуры;
  • монтаж автоматики.

Все работы по сборке раздвижных ворот на роликах можно делать собственноручно, кроме сварки деталей. При выборе длины полотна учитывают, что маленький хвостовик приведет к падению одной стороны полотна в открытом состоянии. Утяжелять эту часть грузами нецелесообразно. Если между каретками сделать большое расстояние, нагрузка на колеса возрастет, направлявшие деформируются или могут разогнуться их полки.

Установка столбов

Сечение столбов выбирают в соответствии с весом ворот. Отдельно учитывают массу отделочного материала, вес фурнитуры и автоматики. Если получается большое значение, делают два полотна.

Ямы под стойки роют на глубину 1 – 1,2 м, но учитывают глубину промерзания почвы. При копке осыпаются стенки, поэтому делают опалубку из любых досок. На дне укладывают щебеночную подсыпку, проливают ее водой. Одновременно подводят и прокладывают провода для автоматики, их прячут в водопроводной трубе на глубине 60 – 80 см. Верхний торец трубы с выступающими кабелями закрывают полиэтиленом.

Для столбов используют квадратную трубу 80 х 80 или 100 х 100 мм. Для устойчивости к подземной части стойки приваривают крестом куски арматуры длиной 20 мм, которую потом бетонируют. Верх столба накрывают, чтобы внутрь не протекала вода.

Закладка фундамента

Нагрузка от ветра, которая действует на полотно, также передается фундаменту, поэтому основанию уделяют внимание. После заливки бетона используют вибратор, чтобы выгнать воздушные пузыри

Поэтапное разделение работ:

  • подготовка земли в месте строительства (уборка мусора, выравнивание);
  • копка траншеи от одного до второго столба;
  • песчаная и гравийная подсыпка (10 и 15 см, соответственно);
  • сварка или вязка арматурного каркаса;
  • заливка бетона.

Цемент, песок и щебень кладут в бетон в соотношении 1:3:5, соответственно. При укладке смеси используют кельмы, лопаты, чтобы распределить массу между арматурными стержнями.

Изготовление створки

Рама откатных ворот

Нарезают заготовки стальной трубы для рамы. Куски, которые соединяются в углах, отрезают под 45°, а те, что стыкуются в виде буквы Т, режут под 90°. Такие нюансы учитывают при порезке. Отрезки очищают от ржавчины, раскладывают их в соответствии со схемой сборки.

При сварке не применяют сплошной шов, а делают соединение точками, чтобы не повело раму. После проверки всех параметров сваривают цельным швом.

Места сварки шлифуют болгаркой с зачистным кругом, металл покрывают грунтом от коррозии. На стадии сварки усиливают раму перпендикулярными элементами.

Применяют косынки на углах соединений — стальные прямоугольники или треугольники их листового металла. Хвостовик с одного бока рамы усиливают ребром жесткости так, чтобы он образовывал биссектрису прямого угла.

Монтаж конструкции

Консоль приваривают к низу рамы. На ее кромки ставят заглушки из резины, чтобы внутрь не попадали листья, мусор. Габариты прогона зависят от размера ворот по длине, толщину нужно брать по расчету. Проверяют ровность рельса, чтобы обеспечить легкий ход.

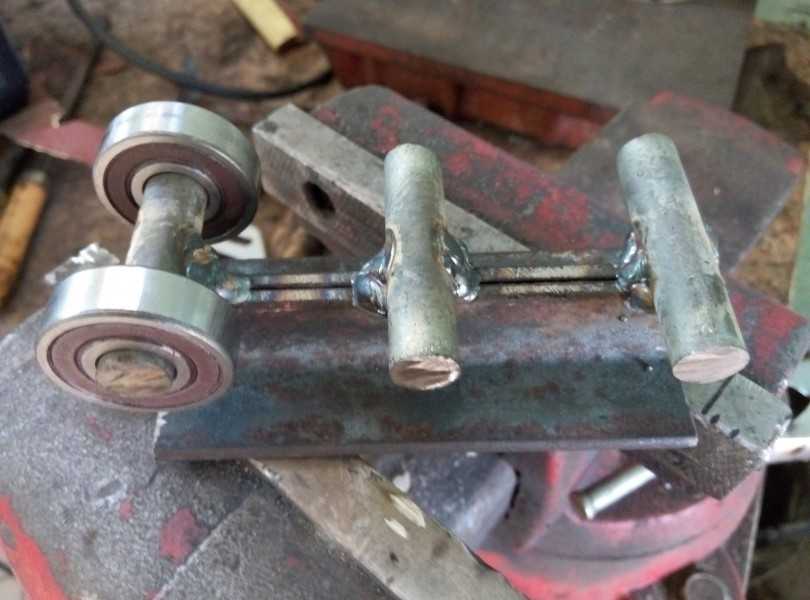

Промежуток между направляющей балкой и роликом должен быть 1 мм. Больший люфт приведет к тому, что полотно будет «клевать» при движении, а маленький зазор вызовет заклинивание при работе. К опорной стойке ворот крепят нащельник, выполненный из уголка или швеллера.

К нащельнику фиксируют нижний и верхний улавливатель. На закладную балку в фундаменте надевают ролики (поддерживающие каретку). На каретку надевают прогон-консоль, регулируют работы улавливателей. Дальше монтируют фурнитуру, устанавливают и подключают автоматическое управление.

Правила эксплуатации

Если при работе появились посторонние звуки, скрежет, прекращают использование створки и разбираются в причинах. Открывая полотно, не прилагают больших усилий, передвигают равномерно, без рывков. Следят, чтобы при движении в зоне действия не находились люди или животные, а также посторонние предметы.

Регулярно чистят полозья, по которым движутся ролики, обледеневшие балки используют после скалывания налета. Нельзя касаться подвижных частей ворот во время движения или при остановке с включенным электричеством. Своевременно смазывают трущиеся части механизма, раз в год проводят техосмотр ворот.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
