Арматура для фундамента частного дома своими руками: схема, размеры и Пошаговая инструкция

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

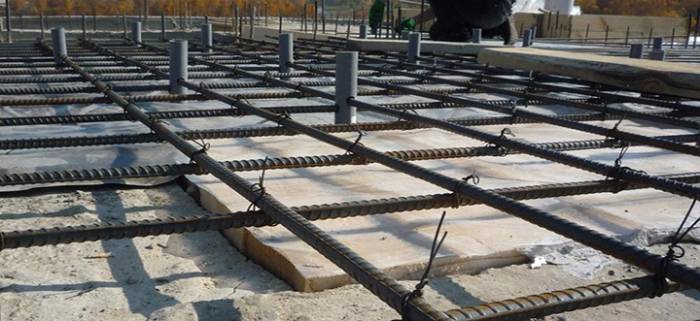

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Способы соединения арматуры

Перед началом вязки, нужно определиться с типом соединения

Перед началом вязки, нужно определиться с типом соединения. Сделав мониторинг видео материалов, мы выделили три самых популярных способа:

  • Проволокой;
  • Хомутами из пластика;
  • Хомуты из пластика с сердцевиной из металла.

Стоит заметить, что для вязки арматуры для ленточного основания чаще всего используют проволочный материал, который надежный и уже проверенный многими. Если взять пластиковые хомуты, то они имеют преимущество в удобстве и быстроте, но они имеют плохую фиксацию. После бетонной обработки материалы не уступают друг другу.

Ленточный фундамент в частном строительстве: особенности и ограничения

Основа ленточного фундамента — бетон. Этот материал широко использовался в качестве основы для возведения зданий еще в Древнем Риме. И только 200 лет назад догадались увеличить его прочность при помощи каркаса из стальных прутьев. Новый строительный материал, железобетон, совместил выгодные характеристики металла и бетона и сделал возможным возведение впечатляющих конструкций. Процесс размещения металлического каркаса в бетоне стали называть армированием.

Когда проектируется загородный дом, в качестве основы для него чаще всего выбирают именно ленточный фундамент. На подготовку ленточного основания (как и любого другого) уходит 25-30% от стоимости строительства; причина его востребованности — в удачном сочетании качеств:

  • Несложен по конструктивному исполнению.
  • Подходит для проектов с подвальными помещениями (в отличие от свайно-винтового аналога) и тяжелыми перекрытиями (железобетонными, монолитными).
  • Не нуждается в применении спецтехники.


Ленточный фундамент в опалубкеИсточник profundamenti.ru

Несмотря на свое широкое распространение, ленточный фундамент имеет и ограничения в применении:

  • Выгоден лишь на сухих и каменистых почвах.
  • Плохо подходит для устройства на проблемном (влажном пучинистом, торфяном) грунте; его придется заливать на большую глубину, что нерентабельно.

Форма ленточного фундамента определяется планировкой; он имеет замкнутую форму, прокладывается по всему периметру дома, под несущими стенами и внутренними перегородками.

Расчет арматуры для армирования фундамента

Есть методики, позволяющие точно проводить расчет армирования любых строительных конструкций, но человеку, не так недавно закончившему школу и не сталкивающемуся большую часть жизни с проектным сектором строительных технологий, эти математические выкладки могут оказаться слишком сложными и непонятными. Поэтому имеет смысл все упростить и использовать некий облегченный, унифицированный подход, позволяющий определить нужный диаметр арматуры для воплощения задуманного проекта без опасения за его качество. И при этом не допустить излишних расходов.

Тут все просто. Если готовится основание под какие-то легкие, невысокие стены вроде деревянных и каркасных или вообще вспомогательных построек, то вполне возможно обойтись прутьями диаметром в 10 мм. Но если стены будут уже пусть легкими, но двухэтажными или одноэтажными кирпичными, то стоит брать прокат уже диаметром 12 мм. Ну а для тяжелых двухэтажных стен на основную продольную арматуру стоит уже пускать прутья 18 мм в диаметре. Для поперечных и вертикальных связей достаточно 10 – 12 мм.

Если грунт под фундаментом сложный, неоднородный, то толщину продольных связей лучше довести до 24 мм.

Если остались какие-то сомнения или хочется просчитать все элементы конструкции максимально досконально и точно, то можно обратиться к СНиПу 52-01-2003. Именно этот нормативный документ оговаривает все требования и нормы к арматуре железобетонных конструкций.

Важно обратить внимание на сталь, которая пошла на изготовление арматурного прута. В зависимости от используемой марки, прут имеет различную цену. И платить за него лишние деньги не имеет смысла

Для большинства малоэтажных конструкций вполне достаточно низкоуглеродистого материала из основной конструкционной стали марки Ст3 или близкой ей по свойствам

И платить за него лишние деньги не имеет смысла. Для большинства малоэтажных конструкций вполне достаточно низкоуглеродистого материала из основной конструкционной стали марки Ст3 или близкой ей по свойствам.

Но важно знать, как собираются закреплять всю конструкцию в пространстве до заливки бетоном – варить или вязать. О чем более подробно будет чуть ниже

Пока же следует уяснить, что сваривать между собой можно только ту арматуру, в маркировке которой присутствует буква С. Но этот вариант существенно дороже и не всегда оправдан.

Чтобы сосчитать, сколько арматуры нужно для сборки внутреннего каркаса, нужно знать, с какой частотой укладывают прутья. И тогда, зная количество слоев и плотность поясов можно рассчитать общий погонаж – с учетом необходимого при соединении отдельных элементов перехлеста.

Общий принцип примерно следующий. Продольную арматуру кладут на расстоянии, не превышающем 400 мм, но так, чтобы оно и не превышало умноженную на два высоту монтируемого элемента. Последнее требование, правда, актуально только при отливке каких-то перемычек или невысоких лент фундамента. В большинстве случаев разбег шириной 40 см будет вполне достаточной величиной. За особой точностью следить не обязательно, но и отходить от заданных значений лучше не стоит.

На каждые 40 см высоты фундамента требуется 1 дополнительный горизонтальный пояс. То есть при 40 см высоте элемента таких поясов будет два – верхний и нижний. Но при толщине заливки в метр, таких поясов уже должно быть три.

Поперечные стяжки пускают примерно через 45 см, но не реже, чем через 0,75 высот монтируемого элемента. В местах угловых соединений частота поперечных элементов увеличивается и расстояние между ними сокращают примерно до 24 см.

Вертикальная арматура пускается через каждые 60 см. Эти все значения касаются прямых участков фундамента, поскольку армирование углов ведется немного по иной схеме, что будет оговорено позднее.

Зная количество слоев и конфигурацию каждого из них, нетрудно сосчитать и общее количество необходимого материала.

Как правильно вязать арматуру

Вне зависимости от используемого приспособления, важно знать и применять правильные способы вязания. На схеме ниже предложены основные способы закрутки

Вопрос о том, как вязать арматуру крючком, заключается в правильности захвата и равномерном, не чрезмерном натяжении проволоки. Обычно рекомендуют использовать отрезки проволоки длиной 250…300 мм. Вариант с петлями на концах требует большей длины, около 400 мм (примерно 100 из них уходят на создание петель). Чтобы быстро и эффективно вязать арматуру, схема применяется простая. Проволока складывается вдвое, обводится вокруг узла. Далее крючком (клещами) захватывается получившаяся петля, к ней подгибаются сдвоенные концы и выполняется скрутка.

При использовании проволоки с петлями работа проще: одинарный отрезок обводят вокруг соединения стержней, подцепляют крючком или клещами петли и делают скрутку.

Важно: применять клещи рекомендуется на неотожженной проволоке с диаметром более 2 мм, более тонкая и мягкая может сломаться.

Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой.

Такие монтажные скобы изготавливают из достаточно качественной стали, что и обеспечивает их пружинные свойства.

Чтобы вязать стеклопластиковую арматуру, используют пластиковые (с металлическим сердечником и без) хомуты и специальные крепежные элементы из полимером.

Укладка и вязка арматуры из композита допустима с применением мягкой алюминиевой проволоки. В этом случае применяются стандартные для стальной вязальной проволоки приемы. Некоторые из них показаны в гифке ниже.

Способы вязки арматуры

Важно: в конце закрутки края проволоки отгибаются внутрь каркаса так, чтобы даже при малом защитном слое бетона они не выглядывали из заливки и не провоцировали коррозию всей армирующей конструкции.

Способ вязания пластиковой арматуры

Такой материал как стеклопластик – очень хорошая вариативность для арматуры линейного основания дома

Такой материал как стеклопластик – очень хорошая вариативность для арматуры линейного основания дома. Стоит он намного меньше, но функционирует намного дольше. Вязать такой каркас нужно немного по-другому.

Прежде, чем вязать арматуру из пластика нужно выполнить детальные расчеты, ведь даже маленькая неточность может не выдержать давления. При создании фундамента применяют бобышки, которые защищают конструкцию от проседания. Процесс вязания происходит по такому же принципу – применяются проволока или приобретаются различные хомуты.

Работа над связкой ленточного фундамента – очень важный элемент для создания прочности здания. Для вышеизложенного материала мы провели анализ большого количества источников, видео уроков и выделили основную информацию, которая может помочь вам в создании надежного основания постройки.

Как работать крючком

Способы вязки арматуры довольно просты и понятны. Схема поэтапной вязки арматуры:

  1. Проволоку нарезаем на куски (размер подбираем экспериментально в зависимости от диаметра прутков).
  2. Подготовленный кусок складываем пополам.
  3. Загибаем сдвоенную заготовку вокруг места пересечения арматурных прутьев.
  4. Вставляем крючок в петлю и накладываем на него свободные концы.
  5. Вращаем крючок (обычно достаточно 3-4 вращательных движений) до получения плотной скрутки.

Внимание! Обвязывать арматуру по вышеизложенной технологии можно с помощью крючка любого типа

Существует еще один способ как вязать арматуру крючком – внахлест.

  1. Кусок проволоки отрезаем в два раза длиннее, чем в первом случае.
  2. Складываем кусок пополам и еще раз пополам.
  3. Двойной изгиб укладываем на верхний пруток.
  4. Заводим два двойных куска под нижний пруток и поднимаем вверх.
  5. Засовываем крючок в петлю и прижимаем к нему два свободных конца.
  6. Вращаем крючок и обжимаем место соединения. Если применяем механический крючок, то с усилием тянем ручку на себя. Плотную скрутку получаем вследствие того, что поступательное движение посредством червячной передачи преобразуется во вращательное.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

  • продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
  • поперечные и вертикальные прутья диаметром 10-12 мм;
  • вязальная стальная проволока;
  • хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

  • 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
  • 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
  • 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

  • 1000 х 2 = 2000 (один ярус);
  • 2000 х 3 = 6000 (сторона);
  • 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

  • 2 х 17 = 34 (штук на 1 сторону);
  • 34 х 4 = 136 (штук на все основание);
  • 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

  1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
  2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
  3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Как правильно согнуть арматуру, все способы

Выбирать как гнуть арматуру для фундамента следует исходя из ее диаметра: своими руками небольшой диаметр согнуть достаточно просто, а вот для арматуры потолще придется использовать специальные приспособления, самодельные или специализированные.

Среди самодельных устройств распространены два способа. Первый – это когда обычная труба подходящего диаметра устанавливается вертикально и основание ее заливается бетоном, чтобы она прочно стояла.

Также часто прибегают к помощи сварки. Размягчив участок стержня нагревом, его становится легко согнуть. То же самое проделывают и с помощью паяльной лампы и молотка. Разогрев лампой точку сгиба, молотком выгибают арматуру.

Самый радикальный способ – сделать надрез небольшой болгаркой и потом с помощью подручных инструментов согнуть полностью.

Надо заметить, что способы с применением сварки и надрезов не самые лучшие – в месте сгиба в этих случаях снижается прочность арматуры до 10%.

Используемые виды арматуры

До начала разбора темы, как правильно вязать арматуру для фундамента, надо разобраться с самой арматурой. Ведь сегодня рынок предлагает две ее разновидности:

  1. Это обычная стальная.
  2. Композитная.

Использовать обычную стальную все привыкли давно. Но что собой представляет вторая модель, чем она отличается от первой, и лучше ли она.

Стальная

 Металлическая арматура – это шесть классов, которые друг от друга отличаются процентным содержанием легирующих добавок. И чем последних больше, тем выше класс, тем выше характеристики.

Сами по себе арматурные стержни – это прутки с гладкой или рифленой поверхностью. Первый класс – гладкий, остальные рифленые.

Рельефная структура – это увеличение площади сцепления арматуры с бетонным раствором. К тому же выступы выполняют функции сдерживающих бортов, когда арматурная конструкция начинает работать на растяжение.

Стержни с более высокими характеристиками и размерами слишком дороги, при этом выполняют те же функции при не самых больших нагрузках. А низшего класса арматура для фундаментов слабовата. Но надо добавить, что в армирующих каркасах даже гладкая арматура используется. Она не является основной, но для перемычек, раскосов, связок и прочих не нагружаемых узлов ее применяют.

При выборе необходимо обращать внимание на маркировку изделия, особенно на индексы. Вот только два из них:

  1. «С» — это обозначение, что арматуру можно сваривать.
  2. «К» — в сталь были внесены антикоррозийные добавки. Этот тип является самым дорогим, так что в частном домостроении не используется.

Что касается сварной арматуры, то она также не самый дешевый вариант. Поэтому для частников оптимальный вариант – вязка стальной проволокой. Что касается вопроса, какой проволокой вяжется армирующий каркас, то о ней будет разговор ниже.

Композитная

 Эта разновидность является материалом относительно новым. В ее основе лежит пластик, куда добавляются наполняющие его компоненты: стекло, углерод, базальт.

Самой популярной является стеклопластиковая разновидность, потому что она просто дешевле двух других практически при тех же прочностных характеристиках.

Если говорить о технических характеристиках этого материала, то:

  1. Прочность на растяжение у пластиковой арматуры 1000 МПа, у стальной 390.
  2. Она легче металлической в 3,5 раза.
  3. Сталь коррозирует, пластик нет.
  4. Он не проводит электрический ток.
  5. У него низкая теплопроводность.

Что касается отрицательных сторон, то:

  1. Металлическая арматура по упругости лучше.
  2. Пластик относится к категории слабо горючих материалов.
  3. При нагреве он размягчается.
  4. Связать арматуру стеклопластиковую можно только хомутами или проволокой, стальная может свариваться.

Сегодня еще не разработаны четкие рекомендации по технологии использования композитной арматуры, поэтому специалисты рекомендуют применять ее в фундаментах под легкие постройки. Под тяжелые лучше укладывать стальную.
