Утепление и звукоизоляция межэтажных перекрытий в деревянном доме

Особенности конструкции

Главной особенностью этой конструктивной части строения является наличие внутренних пустот, которые и будут использованы для укладки теплоизолятора или звукоизолирующих материалов. В целом, процесс это не сложный, если соблюдать элементарные правила и технологию укладки.

Еще одна особенность – несущие детали из дерева. К ним можно прикрепить любое покрытие посредством обычных саморезов или гвоздей. Это в значительной степени упрощает монтаж и сборку перекрытия. В зависимости от того, какой конкретно будет выбран вариант теплоизолятора, потребуется обустройство конструкций разного типа и, поэтому, к выбору этой составляющей нужно подойти очень внимательно.

Критерии выбора материала

Преимущество отдается утеплителям с высокой степенью эффективности. Учитывается безопасность, износоустойчивость материала и его долговечность и стоимость.

Показатели для сравнения изоляторов:

  • прочность и способность противостоять сжатию, заломам, деформации при нагрузках;
  • работоспособность при холодах, способность выдерживать циклы оттаивания и заморозки;
  • влагостойкость, т. к. теплопроводность увеличивается при намокании;
  • паропроницаемость играет роль для деревянных перекрытий, такие дома относятся к дышащим типам;
  • отсутствие в составе органики, которая становится причиной развития плесени и других микроорганизмов.

Утепление перекрытия второго этажа

В деревянном доме над вторым этажом обязательно должно быть чердачное помещение. Чтобы воспрепятствовать проникновению тепла с первого уровня вверх перекрытие должно быть хорошо утеплено. Прослойка теплоизолятора должна состоять из нескольких видов материалов для утепления , которые следует укладывать в заданной последовательности.

Обычно теплоизоляционный «пирог» перекрытия в частном деревянном доме составляют такие элементы:

  • потолок первого этажа;
  • пароизоляция;
  • несущие балки, выполненные из качественного бруса;
  • минеральная вата, уложенная в образованные балками ячейки;
  • гидроизоляция;
  • любое напольное покрытие.

Данная последовательность должна быть строго соблюдена, иначе эффективность тепло- и гидроизоляции второго этажа может пострадать в значительной степени. Если второй этаж будет занимать подросток, который любит слушать громкую музыку, или дом стоит вблизи проезжей части – следует озаботиться вопросом качественной звукоизоляции пола и стен помещения.

Кроме теплоизоляционного материала в «пирог» добавляются два слоя фанеры, которые создают звуковой барьер. При использовании керамзита в ходе утепления сверху следует делать бетонную стяжку.

Материалы для звукоизоляции перекрытий из дерева

Шумоизоляция дома может проводиться при использовании разных технологий

Поэтому важно ознакомиться с основными способами, чтобы можно было намного проще и быстрее выполнить все поставленные работы. Каждый вариант имеет свои положительные и негативные стороны, но все же потребители, учитывая мнение экспертов, смогли составлять перечень наиболее подходящих:

  1. Волокнистые звукопоглощающие. Это наиболее эффективный способ защитить помещение от нарушений звукового фона. В этой категории присутствуют рулонные и листовые изделия, а именно эковата, базальтовые и минеральные плиты. Панели устанавливаются по всей площади перегородки между полом верхнего этажа и потолком верхнего. В дополнение плиты могут комбинироваться с другими вариантами изделий.
  2. Войлок. Изделие идеально зарекомендовало себя при установке поверх лаг, а также в стыках, где присутствует недостаточная плотность, поэтому требуется дополнительная защита.
  3. Полистирольная, пробковая и резинопробковая подложка. Это рулонное изделие тонкой структуры, который укладывается на балки или под напольная поверхность верхнего этажа во избежание появления ударного шума на нижнем.
  4. Песок. Если комбинировать песок с рулонными покрытиями, то можно добиться особой эффективности в рамках шумоизоляции. Дополнительно применяется полиэтиленовая подложка во избежание просачивания песка.
  5. Керамзит. Это кусковое строительное сырье, которое по принципу монтажа идентичное с песком.
  6. Черновой пол. Создается по технологии «плавающего» пола без крепления к лагам. Применяются для этого листы ДСП или ОСБ. Шумоизоляция обеспечивается за счет отсутствия жесткого скрепления с перегородками.

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

На выбор интервала между балками влияет и технические показатели материала, применяемого для чистового пола.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:

Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

Применять для регулировки уровня балок деревянные клинышки не рекомендуется, так как они могут достаточно быстро сгнить, что вызовет опускание отдельных балок перекрытий и искривление линии полов.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Прибивать их следует таким образом, чтобы их нижняя часть находилась заподлицо с нижней частью балок.

Монтаж чернового пола

Чаще всего черновой пол делают из доски-дюймовки

Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

При этом всё пространство между брусьями должно быть плотно заполнено. Щели между балками и листами пенопласта заполняем герметиком.

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Настил чистовых полов

Заключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.

Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.

Устройство лаг для пола в деревянном доме

Как сделать пол из спилов дерева

Крепление балясин к полу

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м., давление на деревянный пол второго этажа – не более 180 кг/кв.м., а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м : 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п., то требования к жёсткости конструкции увеличивается до 1 к 400.

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Утепление со стороны чердака

Утепление перекрытия со стороны холодного чердака двухэтажного дома требует меньших трудозатрат, чем из жилого помещения. Для работы подходят все виды теплоизоляторов:

  • насыпные;
  • ватные маты;
  • пенные плиты;
  • народные.

Промышленные выигрывают в легкости и оперативности укладки. Если применяли мягкое сырье, то для обслуживания и осмотра на чердаке делают трапы из досок. Насыпные и сминаемые материалы разрыхляют по мере их слеживания.

Использование минеральной ваты

При работе с минеральной ватой используют респиратор, перчатки и очки, надевают закрытую спецодежду.

Утепление со стороны чердака требует меньших трудозатрат.

Вату раскраивают так, чтобы каждый отрез был минимум на 2-3 см шире размера ячейки. Секции между лагами устилают пароизолятором, при этом делают нахлест по периметру стен, а также на балки. Кусок ваты слегка сжимают и вставляют на место. Она выпрямится и скроет все мостики холода.

Теплоизоляция пенополистирольными плитами

Для подгона под нужный размер пенополистирольные плиты подрезают. Неправильно раскроенные части грозят образованием зазоров и потерей тепла.

При использовании пенопласта обязательно сначала делают прослойку пароизоляции, т. к. он впитывает воду. Плиты укладывают в 2 слоя. Если есть фаски, то их ничем не обрабатывают. На пенопласте спаивают швы и стыки герметиком или монтажной пеной.

По плитам делают дорожки из гипсоволокнистых листов или частичную стяжку до 4 см толщиной с армирующей сеткой. Для второго варианта перед заливом раствора стелют гидроизоляцию, чтобы поберечь утеплитель.

Обустройство керамзитным гравием

Керамзит — самый популярный засыпной материал, который используют как для утепления, так и для облегчения смесей и изоляционных составов.

Керамзит — засыпной материал, который используют для утепления.

Перед его засыпкой накрывают перекрытия паронепроницаемой пленкой. При этом края материала заходят на стены на 10-15 см выше слоя керамзита. Периодически его перемешивают граблями для просушки. Ходы для обслуживания делают по желанию.

Насыпные народные материалы

Сторонники экологически чистых материалов используют натуральные утеплители. До развития химической промышленности такое сырье легко справлялось со своей задачей. Основные достоинства:

  1. Нет выделяемых вредных компонентов. При замене их утилизируют или сжигают.
  2. Крайне редко провоцируют аллергическую реакцию у жильцов.
  3. Экономически выгодны и практичны.
  4. Сочетание с натуральными стройматериалами.
  5. Небольшой вес.

Существует и ряд недостатков:

  1. Легкая возгораемость. Требуют применения антипиренов.
  2. Со временем слеживаются, что приводит к сокращению теплоизоляционных свойств.
  3. Привлекательны для грызунов.
  4. Если не обработать антисептиками и не ворошить периодически, то быстро загниют.

К народным материалам относится солома.

Большая часть природного сырья относится к засыпному типу. Их укладывают по перекрытию, переворачивают по мере надобности для просушивания. К народным материалам относятся:

  1. Солома. Связки вымачивают в 10% растворе медного купороса и оставляют до полного высыхания. Укладывают слоем не менее 25 см.
  2. Мох. Обладает антисептическими свойствами, отлично впитывает влагу, долговечен. Для утепления достаточно 10 см прослойки.
  3. Сено, сухая листва, хвоя. Сырье самое доступное, для теплоизоляции требуется толщина 20 см. Из минусов — быстрое насыщение влагой.
  4. Морские водоросли. Используют редко, преимущественно жители прибрежных районов. Слой укладки до 20 см.
  5. Камыш. Сухие стебли связывают проволокой в маты по 10-15 см толщиной и заполняют ими пространства между лагами.

Утепление межэтажных перекрытий минватой

Второй способ утепления – это утепление межэтажного
деревянного перекрытия с использованием минеральной ваты. Работы ведутся в
такой последовательности:

вымеряется расстояние между балками;

вырезается утеплитель по размеру.

вата укладывается в пространстве между балками. При этом
если балка по высоте больше, нежели высота утеплителя. Нужно постелить вату в
два слоя.

утеплитель фиксируется на потолке с помощью проволоки.

укладывается слой мембраны.

чистовую отделку такого потолка лучше выполнить
гипсокартоном, подвесным потолком или деревянной вагонкой.

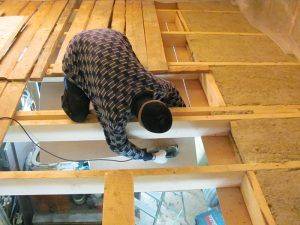

Процесс монтажа минваты на потолок показан на фото

Утепление межэтажных перекрытий минватой – инструкция

Технология утепления деревянных перекрытий по полу

Сделать утепление перекрытия в деревянном доме, по
деревянным балкам или по железобетонной монолитной плите, по полу гораздо
проще. В основном за счет того, что все работы ведутся на полу.

Утепление по полу выполняется с использованием:

пенопласта, пенополистирола

Утепление межэтажных перекрытий по полу – пенопласт

минеральной ваты

Утепление межэтажных перекрытий по полу – минвата

керамзита и т.п.

Утепление межэтажных перекрытий по полу – керамзит

Последовательность работ:

  1. пол выравнивается;
  2. стелется пленка пароизоляции. Обязательно внахлест;
  3. укладывается утеплитель. Для сыпучих и жестких утеплителей
    пленка не нужна;
  4. укладывается гидробарьер;
  5. устраивается бетонная стяжка или стелется черновой пол из
    фанеры, ОСБ или натуральной доски.

Тем, кто ценит экологичность теплоизоляционного материала
можно посоветовать утепление перекрытия опилками или соломой. При этом возле
элементов конструкции, которые могут нагреваться следует использовать другой
утеплитель.

Утепление межэтажных перекрытий по полу – опилки и солома

И в заключение предоставим вам некоторые нормативные
документы (СНиП утепление перекрытий), опираясь на которые вы сможете правильно
выбрать вид и толщину утеплителя с учетом всех факторов, которые влияют на
теплоизоляцию в доме.

  • СНиП 2.01.07-85 Нагрузки и воздействия;
  • СНиП 2.03.13-88 Полы;
  • СНиП 23-02-2003 Тепловая защита зданий;
  • СНиП 3-04-01-87 Изоляционные и отделочные покрытия;
  • СНиП 2.04.14-88 Тепловая изоляция оборудования и
    трубопроводов.

Заключение

Опираясь на эту инструкцию вы сможете выполнить утепление
межэтажных перекрытий своими руками по всем правилам и существенно снизить
потери тепла в доме.

Утепление второго этажа в доме из бруса

Работы состоят из трех этапов:

  1. Теплоизоляция межэтажного перекрытия.
  2. Теплозащита стен.
  3. Утепление чердака дома.

Утепляем перекрытие между этажами

  1. Чтобы утепление получилось качественным и эффективным, необходимо демонтировать пол второго этажа.
  2. Следующий этап – прокладка пароизоляционного слоя. Выше мы писали, что пароизоляцию второго этажа можно не делать, но для исключения скопления конденсата в утеплителе, и продления его службы, лучше всего на щиты и балки проложить пароизоляционную пленку.
  3. Далее пространство между балками заполняется теплоизоляцией, материал укладывается очень плотно, чтобы между плитами и перекрытием не оставалось щелей и зазоров. Если используется керамзит, то гранулами заполняются все полости, а затем они хорошо разравниваются.
  4. Затем утеплитель накрывается гидрозащитной пленкой, на которую настилается деревянный пол.

Если теплоизоляцию невозможно сделать со стороны второго этажа, то работы проводятся снизу в следующей последовательности:

  1. Демонтируется потолок первого этажа.
  2. На перекрытия степлером крепится гидроизоляция.
  3. Между балками укладываются утеплительные маты и фиксируются с помощью деревянных реек.
  4. Конструкция закрывается пароизоляционной пленкой, которая закрепляется степлером.
  5. Монтируется потолочное покрытие, это может быть гипсокартон, ДСП, листы фанеры и т.д.

Теплозащита стен


теплоизоляцию стен с наружной стороны

Необходимо отметить недостатки утепления изнутри дома:

  • уменьшается полезная площадь помещения;
  • фасад остается холодным, что является причиной некоторого охлаждения дома;
  • между стеной и утеплителем может появиться конденсат и, как следствие, образоваться плесень.

При точном следовании технологии проведения работ, негативные последствия можно минимизировать.

Этапы работы:

  1. Сначала выполняется конопатка щелей натуральными материалами, а затем обработка дерева антисептическими пропитками.
  2. Монтируются горизонтальные рейки толщиной 20 мм.
  3. Укладывается гидроизоляционная пленка. Ее нужно закрепить внатяжку на рейках.
  4. Устанавливаются вертикальные стойки контробрешетки. Расстояние между рейками должно быть немного меньше, чем ширина плит утеплителя.
  5. В пространство между вертикальными рейками закладывается теплоизоляция.
  6. Поверх утеплительного материала настилается пароизоляционный слой.
  7. Монтаж декоративной отделки.

Утепление чердачного перекрытия сруба

  1. Перед тем, как утеплить чердак, нужно сделать пароизоляцию пола на чердаке, которая станет дополнительной преградой для выхода тепла из дома и предотвратит попадание конденсата на утеплитель. Для этого поверхность застилается пароизоляционной мембраной. Пленка должна полностью покрыть всю площадь пола. Полотна кладутся друг на друга с небольшим запасом и склеиваются между собой скотчем. После этого они закрепляются к доскам перекрытия строительным степлером.
  2. Производится монтаж утеплителя, способ подбирается в зависимости от выбранного материала. Если используется плитный утеплитель (минвата, пенополистирол или пенополиуретан), он укладывается плотными слоями между балками перекрытия. Эковата наносится методом напыления аппаратом высокого давления, должны быть хорошо заполнены все полости. Керамзит насыпается толстым слоем на пол и разравнивается.
  3. Балки перекрытия могут стать мостиками холода в дом, поэтому их также надо утеплить. Для этого на них настилается тонкий утепляющий материал.
  4. Сверху теплоизоляция снова застилается пароизоляционной пленкой, которая, как и в первый раз, укладывается внахлест. Мембрана закрепляется к балкам контррейками.
  5. Финишный этап – настил покрытия из досок или фанеры.

Утепляем чердачное перекрытие по деревянным балкам

Утепление чердачного перекрытия по деревянным балкам можно выполнить несколькими способами. Выбор зависит от расстояния между балками и финансовых возможностей.

Первый способ

Схема перекрытия с использованием минераловатных плит выглядит следующим образом:

Алгоритм работ:

  1. Подготовка балок – пропитка антипиреном и фунгицидом, при необходимости усиление.
  2. К нижней грани балок обрешеткой крепить слой пароизоляции.
  3. Между балками уложить слой мягкого утеплителя – минераловатные маты.
  4. По верхней грани балок перекрытия уложить второй слой утеплителя – жесткие минераловатные плиты с кашированной поверхностью, выдерживающие ограниченное хождение.
  5. На плиты наплавить слой гидроизоляционного наплавляемого кровельного материала (Техноэласт, Кровляэласт, Бикрост или др.) с помощью строительного фена.
  6. По обрешетке крепить подшивной потолок (гипсокартон, ОСП, ДСП, вагонка или др.).

Второй способ

Алгоритм работ:

  1. Подготовка балок.
  2. С помощью обрешетки крепим к балкам пароизоляцию.
  3. Укладываем первый слой теплоизоляции.
  4. По балкам монтируем деревянные лаги.
  5. Между лагами укладываем второй слой теплоизоляционного материала.
  6. Монтируем настил из влагостойких плит ДСП, ОСП или другого материала.

При укладке плиты утеплителя фиксируют на монтажный клей или клей пену. По второму способу можно минераловатные плиты заменить пенополистиролом или пеноплексом.

В заключение

Напоследок стоит разобраться в том, что представляет собой вентилируемое подполье. Это вовсе не помещение, как можно было бы подумать на первый взгляд. Оно представляет собой промежуток пространства, расположенный между уровнем грунта и нижней частью перекрытия пола. Его нередко путают с подвалом, который зачастую имеет высоту, превышающую рост человека. Обычно, высота вентилируемого подполья составляет около 60 сантиметров. В домах современной постройки его нередко используют как место для прокладывания различных проводов и труб. Но назвать данное явление новым нельзя, поскольку на территории России большая часть частных домов старой постройки, а также дач возводилась уже с его учетом. Тогда такие меры помогали избежать осыпания грунта.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
