Строительство мансардной крыши своими руками

Делаем из мансарды спальню

Спальня – наиболее оптимальное решение для подобного помещения. В ней вы отдыхаете, то есть проводите время в горизонтальном положении. Поэтому скатная кровля не станет помехой для комфортного пребывания в комнате.

Осталось довести дизайн мансарды с двускатной крышей до совершенства.

Двуспальную кровать можно поставить к окну изголовьем. Посмотрите на фото. В зависимости от того, как стоит крыша, кровать ставится либо к вертикальной стене, либо к скату крыши.

Лежа в кровати можно любоваться на звезды

Просыпаемся с первыми лучами солнца

Чтобы солнце сквозь окно не слепило глаза, занавесьте его римскими или рулонными шторами (об их выборе мы писали).

  • Кровати можно поставить на возвышение, тогда появится место для хранения книг, постельных принадлежностей и прочих вещей.
  • По бокам кровати тумбочки.
  • Противоположную сторону мансарды отвести под зону красоты: туалетный столик, ширма для переодевания, стойка для одежды, комод или сделать фальшстену с телевизором.
  • А если крыша опирается на стену, то в этой части мансарды оборудовать гардеробную линейного типа.

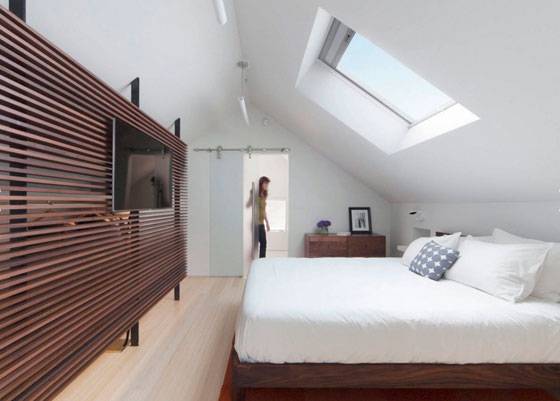

Фальшстена в спальне на мансарде

Площадь мансарды позволила сделать спальню мечты

Если спальня уже есть, то из мансардного помещения можно сделать дополнительную гостевую комнату. Отличие лишь в размещении кроватей – их ставят под скатами вдоль всей крыши.

Гостевая на 4 спальных места

Сюда можно убежать от домашних дел

Спальня вместе с ванной

Этот вариант хорош для продолговатых домов.

Часть комнаты отводится под спальню. Поскольку под кровом только отдыхают и расслабляются, места должно хватить на шкаф-купе, само ложе, туалетный столик, тумбочку.

Во вторую половину нужно будет провести водопроводные и канализационные трубы. А остальное: душевую кабинку или ванну, раковину, унитаз уже подобрать в соответствии с размерами получившейся гигиенической комнаты.

Собственная ванная комната в спальне – это так удобно

Таким же способом можно из мансардного помещения сделать спальню и рабочий кабинет или библиотеку. Только проводить потребуется уже другие коммуникации.

В спальне удалось выделить рабочий уголок

Проектирование стропильных систем и стропил

Проектирование системы стропил является довольно сложной задачей, требующей специальных навыков и знаний. Для этого необходимо правильно произвести расчет снега и ветра, оптимальный вес системы.

Поэтому наибольшей эффективности и долговечности построенного дома можно добиться в том случае, если расчет и чертеж стропильной системы выполняет грамотный квалифицированный специалист, имеющий опыт выполнения подобных работ.

Наиболее важными моментами, учитываемыми при проектировании кровли, являются:

  • Тип возводимой крыши;
  • Углы наклона скатов;
  • Материал, используемый для покрытия кровли;
  • выбор сечения стропил;
  • Расчет конструкций системы стропил.

Проектирование стропильной системы

При этом величина наклона скатов влияет также на расчет прочности несущей конструкции и выбор материала, которым будет покрыта кровля.

Большинство таких материалов напрямую влияют на проект стропильной системы, следовательно, материал для покрытия необходимо выбирать еще на этапе проектирования.

Стропильную конструкцию следует тщательно рассчитывать, выполняя проектирование кровли, поскольку допущенные при оценке нагрузок недочеты могут вызвать как деформацию конструкции стропил и нарушение покрытия кровли в процессе эксплуатации, так и обрушение всей крыши.

Несущие конструкции кровли, состоящие в случае скатной кровли из обрешетки и стропил, обеспечивают ее устойчивость и прочность.

Конструктивная схема расположения стропил зависит от следующих параметров:

  • Форма крыши;
  • Наличие внутренних опор и их расположение;
  • Длина перекрываемого пространства.

Выполняя чертеж стропил, следует учитывать, что стропила или фермы стропил бывают висячие и наслонные (наиболее широко распространенный тип).

Чаще всего конструкция стропил выполняется в форме треугольника, обеспечивающей максимальную жесткость и экономичность.

Сложные фермы стропил включают в себя целый ряд различных дополнительных элементов, таких как:

  • Стропильные балки, называемые также стропильными ногами;
  • Затяжки;
  • Ригели;
  • Стойки;
  • Подкосы и т.д.

Рассмотрим подробнее два основных типа стропил:

  1. Наслонные стропила устанавливаются в домах, где несущей стеной является средняя. В их состав входят две стропильные ноги, нижние концы которых опираются на мауэрлаты  – несущие брусья, а верхние – на прогон конька, который поддерживается стойками. Стойки устанавливаются на лежень, расположенный на несущей внутренней стене. Мауэрлат и лежень служат для того, чтобы распределять нагрузку на стены. При отсутствии продольных внутренних стен стропила следует опирать на поперечные внутренние стены или на столбы, расстояние между которыми не превышает 6,5 метров. С помощью одной дополнительной опоры ширина перекрываемого помещения может быть увеличена до 12 метров, а с двумя опорами – до 15 или 16 метров. Увеличение пролета усложняет конструкцию, поскольку возникает необходимость вводить дополнительные элементы крыши, такие как стойки и подкосы, позволяющие повысить устойчивость и поперечную жесткость системы стропил, превращая конструкцию стропил в ферму.
  2. Висячие стропила применяются при отсутствии внутренних опор и опираются только на наружные стены. В состав висячих стропил входят наклонные стропильные ноги и растяжка, представляющая собой горизонтальный брус, воспринимающий распор от ног стропил. Нижними концами стропильные ноги при помощи затяжки опираются на мауэрлаты, а для верхних выполняется крепление стропил в коньке. Наиболее простым вариантом висячих стропил является треугольная симметричная ферма, причем объем перекрываемого пространства может составлять от 7 до 12 метров. Усилить конструкцию можно при помощи специальной стяжки – ригеля.

Основы расчета

Цель расчётов – найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

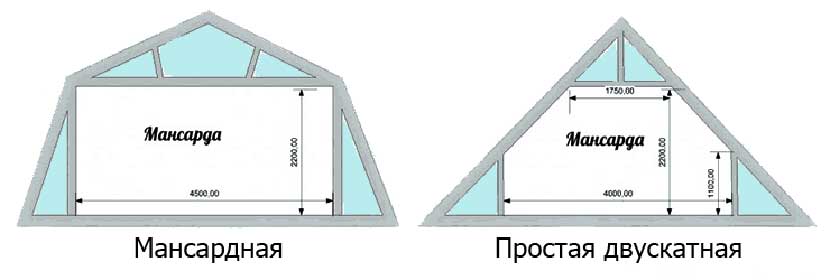

Разница между ломаной крышей и двускатной существеннаяИсточник homemyhome.ru

После чего ведётся конструктивный расчёт, где учитываются факторы:

  • Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
  • Ветровые нагрузки. Являются переменными, действуют на все элементы.
  • Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
  • Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крышиИсточник pinterest.com

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты

Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки

Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

  • Шаг стропил соответствует размерам утеплителя.
  • Ширина стропил соответствует толщине утепления.

Стропильная система

Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

Вот как она выглядит:

  1. Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.

  2. Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.

  3. Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
  4. Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.
  5. Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.

  6. Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.

  7. Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
  8. Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
  9. Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации

В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.. Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка

При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Расчет площади покрытия кровли

Эта часть является наиболее простой и несложной. Для вычисления площади достаточно просто сделать ее план с нанесением всех размеров. При этом схема будет представлять собой набор простых фигур – в большинстве случаев четырехугольников, в особо сложных конструктивных решениях – и треугольников. Посчитать площади этих фигур не представляет никакой сложности, как и сложить их – для получения общей площади покрытия.

Но даже эти процедуры можно выполнить с помощью многочисленных калькуляторов, значительно облегчающих выполнение второй части расчетов.

Расчет размеров элементов и деталей стропильной системы

Расчет размеров стропильной системы для ломаной крыши гораздо сложнее, в том числе и из-за того, что она содержит множество связующих достаточно непростых узлов. Но без их правильного расчета и выполнения невозможна долгая и надежная работа крыши. На размеры стропильной системы влияет множество факторов:

  • вес составных частей кровельного пирога:
    • обрешетки и контробрешетки;
    • выполненной гидроизоляции и пароизоляции;
    • теплозоляционного материала;
    • непосредственно вес покрытия кровли;
  • снеговая и ветровая нагрузка;
  • геометрические размеры основных элементов крыши:
    • величина пролета от свеса карниза до конька кровли;
    • угол расположения верхних и нижних стропил;
    • выбранный шаг обрешетки и стропил;
  • эксплуатационные нагрузки (вес людей, ремонтирующих и обслуживающих кровлю, устройств инженерного и обслуживающего назначения, ограждений, аэраторов, мансардных окон и ит.д.)

Исходя из перечисленного выше списка факторов, влияющих на размеры необходимой стропильной системы, становится понятно, что ее расчет не является простой операцией. Именно поэтому разработано большое количество вспомогательных онлайн-калькуляторов, при помощи которых достаточно несложно выполнить все расчеты.

Калькуляторы прекрасно справятся с расчетом общей площади кровельного покрытия, а также необходимого количества материала для гидро — и пароизоляции.

Для расчета стропильной системы в калькулятор необходимо внести соответствующие данные, которые должны охарактеризовать каждый указанный выше влияющий фактор.

Ветровая нагрузка

Примерная ветровая нагрузка легко определяется по соответствующей карте для каждого региона.

Полученную величину ветровой нагрузки необходимо откорректировать в зависимости от коэффициента, который учитывает высоту возводимого здания и тип местности, где расположена стройка.

Снеговая нагрузка

Величина снеговой нагрузки, которая может воздействовать на кровлю, берется из соответствующей карты, содержащей соответствующие данные по регионам России.

Исходя из определенного по карте района можно узнать необходимую для расчета величину снеговой нагрузки.

Нагрузка от конструкций кровли

Большинство калькуляторов самостоятельно рассчитывают этот параметр, достаточно просто указать применяемые материалы и основные геометрические размеры проектируемой кровли, а именно: шаг стропил и обрешетки, углы скатов, расстояние от конька до свеса, а также материал покрытия кровли. Все остальные расчеты программа выполнит в автономном режиме.

После введения в программу всей необходимой информации, калькулятор выдаст все необходимые размеры элементов и деталей стропильной системы, а также площадь покрытия кровли и необходимых паро- и гидроизоляционных материалов.

Останется только грамотно воплотить расчет стропил и площади покрытия в конкретную конструкцию ломаной кровли.

Пошаговая сборка ломаной мансардной крыши – кратко, но ёмко

При возведении нового дома строительство мансардной крыши начинается с укладки мауэрлата. При реконструкции – с проверки пригодности использования уже готового основания крыши. Важны его: горизонтальное и взаимно-параллельное положение, надёжное крепление к стенам. Далее будет рассмотрена непосредственная сборка самой популярной – ломаной стропильной системы мансарды, порядок действий для самостоятельного её монтажа:

  • На мауэрлат укладываются стяжки нижних стропил – часто они же являются несущими балками для перекрытия между этажами и каркасом для подшива снаружи стен дома – это реальная экономия. Попутно создаются условия для размещения лестницы.
  • Для безопасной работы нужен временный настил. Если позволяет время и погода, можно сразу настелить большую часть чернового потолка, тогда рабочее пространство будет ещё комфортней. По окончанию работ со стропильной системой его нужно будет не демонтировать, а наоборот доделать – что позволит быстрее продвигать работы.
  • По ширине ригеля, с нижних стяжек ставятся стойки для укладки прогонов.  Устраиваются временные раскосы, чтоб удержать их в вертикальном положении.

  • Следом на стойки укладываются сами прогоны, поверх них – ригеля. Если размеры сравнительно небольшие их можно сразу объединить с верхними стропилами в фермы. Если это неудобно, верхние стропила монтируются позже. С торцов стяжек до прогона монтируются нижние стопила.

  • Устанавливаются постоянные ветровые связи в продольном положении, после чего временные раскосы убираются за ненадобностью. Если верхних стропил нет, ставим их.
  • Если крайние стропила являются каркасом фронтона – самое время его доставить, при этом сразу организуются проёмы для окна, балкона. Когда фронтон запланирован между стропил – монтируется после обрешётки.

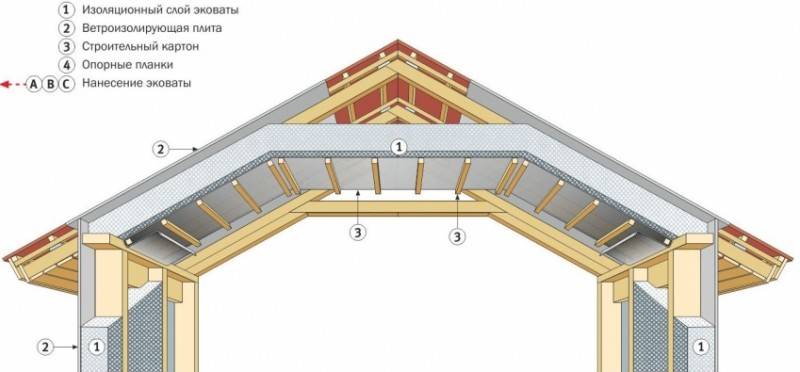

  • Чтоб не потерять в объёме, утеплять мансарду сравнительно небольших размеров выгодно между стропил. Поэтому, сейчас самое время для подготовки – по ним укладывается кровельная мембрана. Для организации вентиляционного зазора она прижимается брусками контробрешётки. Однако, объёмные мансарды часто утепляют по стойкам-прогонам-ригелям, поэтому ветрозащиту монтируют не по стропилам – в этом случае её можно отложить.

  • На контробрешётку набивается обрешётка – её шаг выбирается в соответствии с кровлей. Поверх настилается кровельное покрытие, по завершению – доборные элементы: конёк, ветровые планки.

Таким же образом возводится мансардный этаж с двухскатной крышей. Только собрать его значительно проще – в нём нет ломаных стропил. Даже если размеры большие и придётся стыковать доски на стропильные ноги, по прямой это не вызовет особых проблем.

Элементы конструкции мансардной крыши

Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

  • мауэрлата;
  • стропильных ног или стоек из балок;
  • вертикальных стоек;
  • прогонов;
  • конькового бруса;
  • обрешетки;
  • дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Схема устройства конька мансардной крыши

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Карта рассчитанных снеговых нагрузок на территории Российской Федерации

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Районирование по величинеснеговой нагрузкиЗначение в кПаЗначение в кг/м²
I0.8 кПа80 кг/м²
II1.2 кПа120 кг/м²
III1.8 кПа180 кг/м²
IV2.4 кПа240 кг/м²
V3.2 кПа320 кг/м²
VI4.0 кПа400 кг/м²
VII4.8 кПа480 кг/м²

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

  • Если угол ската – мене 25°, то μ=1,0
  • При крутизне от 25 до 60° — μ=0,7
  • Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется.

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Определения

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

Вот основные виды мансардных крыш:

ИзображениеТип и краткое описание
Односкатная: единственный скат кровли опирается на капитальные стены разной высоты. Для эффективного использования всей площади мансарды меньшая из стен должна иметь высоту не менее 1,5 метров, что подразумевает увеличение затрат на строительство.
Двускатная: представляет собой в разрезе равнобедренный или (реже) несимметричный треугольник. Использует полезную площадь менее эффективно, чем ломаная.
Вальмовая: вариант четырехскатной с двумя парами скатов разной площади.
Полувальмовая крыша отличается от вальмовой наличием укороченных вертикальных фронтонов.
Ломаная имеет два ската с переменным уклоном. Она выгодна наиболее рациональным использованием площади мансардного помещения: участки с низким потолком у боковых стен имеют минимальные размеры.

Определения

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

Вот основные виды мансардных крыш:

ИзображениеТип и краткое описание

Односкатная: единственный скат кровли опирается на капитальные стены разной высоты. Для эффективного использования всей площади мансарды меньшая из стен должна иметь высоту не менее 1,5 метров, что подразумевает увеличение затрат на строительство.

Двускатная: представляет собой в разрезе равнобедренный или (реже) несимметричный треугольник. Использует полезную площадь менее эффективно, чем ломаная.

Вальмовая: вариант четырехскатной с двумя парами скатов разной площади.

Полувальмовая крыша отличается от вальмовой наличием укороченных вертикальных фронтонов.

Ломаная имеет два ската с переменным уклоном. Она выгодна наиболее рациональным использованием площади мансардного помещения: участки с низким потолком у боковых стен имеют минимальные размеры.

Чертеж, который поможет нам при расчетах

Его вершины:

— точка «а» – это внешняя точка пересечения стропила с мауэрлатом. К этой вершине прилегает угол «А», определяющий крутизну ската кровли.

— точка. — вершина конька.

— точка «с» — пересечение отвесной линии от конька с перекрытием илди просто верхним уровнем стены.

Известная исходная величина –. длина основания треугольника. Для симметричной крыши – это половина пролета. Для асимметричных вариантов – может быть и иной, это несложно определить.

«Н» — высота конька над основанием (перекрытием);

.– длина стропильной ноги, которая при желании может быть увеличена на величину «m» для формирования карнизного свеса.

По известным тригонометрическим соотношениям:

Н = D × tgA

Таким образом, можно или от заданного значения угла А определить высоту конька, или же, наоборот, заранее планируя определенную высоту чердачного помещения, определиться с крутизной ската.

Все это позволяет легко сделать размещенный ниже калькулятор. Меняя значение угла «А» можно прийти к оптимальному значению высоты «Н».

Калькулятор расчета высоты конька

Перейти к расчётам

Длина стропильных ног

Чтобы рассчитать длину стропильных ног для конкретной системы крыши, легче всего воспользоваться теоремой Пифагора. Две стороны прямоугольного треугольника (катеты. и. H») уже известны, и осталось найти только гипотенузу. , то есть, собственно, длину стропила.

L = √ (D ²+ Н²)

Можно сразу, при желании, прибавить «довесок» «m» для создания карнизного свеса.

Все это позволяет быстро и точно расчитать размещенный ниже калькулятор.

Калькулятор расчета длины стропильной ноги

Здесь необходимо сделать уточнение. Как правило, самая большая длина стандартного бруса — 6000 мм, поэтому для карнизного свеса, возможно, придется его удлинять до нужного размера «кобылкой».

Материалы

Лучший материал для стропильной системы — кедр, легкий, прочный и стойкий к гнили. Однако на практике куда чаще используются более дешевые: ель, пихта и сосна. У всех нагруженных элементов стропильной системы (стропильных ног, ригелей и стоек) должны отсутствовать пороки древесины, влияющие на прочность:

  • Крупные выпадающие сучки;
  • Косослой (отклонение направления волокон от продольной оси бруса);
  • Косые трещины;
  • Гниль.

Типичное сечение лежней и стоек — 100х50 мм. Сечение стропил определяется их длиной и шагом между стропильными ногами: чем он больше, тем большая нагрузка ложится на отдельный брус. Подобрать оптимальное сечение стропила можно по таблице строчкой ниже.

Таблица подбора сечения стропила в зависимости от длины и шага.

Общие сведения по результатам расчетов

  • Угол наклона боковых стропил
    – Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.
  • Угол наклона коньковых стропил
    – Угол наклона верхнего (пологого, конькового ската), висячих стропил.
  • Площадь поверхности крыши
    – Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
  • Количество рубероида
    – Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Площадь мансардного этажа
    – Площадь мансарды без учета площади под боковыми скатами.
  • Длина боковых стропил
    – Длина стропила бокового ската, наслонных стропил.
  • Длина коньковых стропил
    -Длина стропила конькового ската, висячих стропил.
  • Рекомендуемое сечение стропил
    – Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • Количество и объем стропил
    – Общее количество и объем стропил при заданном шаге на всю стропильную систему.
  • Количество рядов обрешетки
    – Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Равномерное расстояние между досками обрешетки
    – Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
  • Количество и объем досок обрешетки
    – Общее количество и объем досок для обустройства обрешетки всей кровли.

Наслонная система имеет дополнительную опору на капитальные перегородки

Если же возводить ломаный вариант мансардной крыши, то может быть использована комбинированная система устройства кровли, т.е. коньковые стропила устраивается в виде висячей системы, а боковые — по наслонному типу.

Типы крыш с мансардным помещением

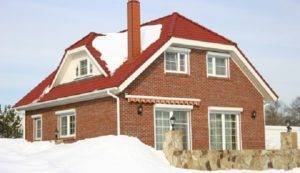

При строительстве дома из кирпича или блоков с мансардой очень часто ее фронтальная сторона сразу возводится из того же материала. Это очень удобно потому, что не придется рассчитывать параметры этих элементов крыши и собирать их из брусков, а затем поднимать на стену. Однако, нужно помнить о том, что стены строения должны стоять на надежном фундаменте и иметь должную толщину, так как такой фронтон дает очень большую нагрузку на основное строение.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость мансардной кровли, воспользуйтесь следующим калькулятором:

Видео описание

О расчете вальмовой крыши с эркером в следующем видео:

Онлайн калькулятор позволяет получить приблизительные значения и становится практически бесполезным, если кровля имеет более сложную геометрию и дополнительные детали (люки, окна). Самостоятельно сделать правильный расчет конструкции и не избежать ошибок практически невозможно, несмотря на многочисленные заверения в обратном, рассыпанные по строительным сайтам.

Создать точный чертеж с подробным описанием всех узлов и соединений способен только человек с инженерным образованием и навыками работы, но не у каждого есть знакомый, которому можно доверить такое ответственное задание. Наиболее практичным решением представляется обращение в профильную строительную организацию, предлагающую немало дополнительных преимуществ:

  • Специалисты компании рассчитают крышу любой сложности и проведут монтаж под ключ.
  • Заказчику предоставляется подробная техническая информация о достоинствах и недостатках различных типов кровельных покрытий.
  • При расчетах будут учтены не только основные (как в онлайн калькуляторе), но и дополнительные параметры: вес гидроизоляции и утеплителя, наличие окон, вес оборудования, которое предполагается устанавливать на крыше.


Монтаж ломаной кровли под ключ — гарантия качестваИсточник houzz.com

  • Вас проинформируют о ценах на материалы и предполагаемом расходе. Ситуация, когда материала не хватает или, наоборот, остается значительный излишек, исключается.
  • После согласования деталей заключается договор и составляется смета, оптимизируются условия доставки и оплаты.
  • Компания предоставляет гарантию на произведенные работы.

Заключение

Ломаные крыши имеют впечатляющие габариты и сложное внутреннее строение, однако выгодно отличаются от других крыш тем, что монтаж происходит по модульной схеме. Большая часть составляющих стропильной системы собирается на земле и поднимается наверх в том порядке, в каком они будут расположены. Тяжёлая строительная техника для такой работы не нужна. Достоинства ломаной мансардной крыши лежат на поверхности — ваш дом получает не только крышу, но и дополнительную жилую площадь. Грамотно обустроенная, она будет пригодна для круглогодичной эксплуатации.

Строительство мансарды — варианты

За короткие сроки может быть возведена каркасная мансарда своими руками.

Ее можно соорудить одновременно с постройкой дома из дерева или из бруса.

Деревянная каркасная мансарда своими руками, фото

Это идеальный вариант для быстрого и недорого расширения жилого пространства за счет достройки чердачного этажа.

Красиво и колоритно смотрится мансарда из бревна

Также дополнительный этаж можно надстроить на готовое основание дома из кирпича.

Деревянная конструкция на основании дома из кирпича и из газобетона

В больших домах с мощным основанием, каркас сооружения может изготавливаться из металла.

Металлический каркас чердачного этажа

Пример того, как из старого чердака обустраивается уютная мансарда своими руками — видео:

https://youtube.com/watch?v=L7NfhYDnMEc%3F

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
