Достоинства и недостатки буронабивного фундамента с ростверком, правила его обустройства

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

  1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

    Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

  2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
  3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
  4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

  1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
  2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

  • возможность закладки фундамента своими руками (винтовые, набивные сваи);
  • при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
  • ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

  • значительные теплопотери за счет подъема дома над уровнем земли;
  • трудоемкая процедура инженерных расчетов;
  • на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опорПреимущества технологииНедостатки технологии
Забивные железобетонные
  • повышенная несущая способность (до 20 т);
  • долгий срок службы (более 100 лет);
  • стойкость к коррозии.
  • необходимость применения спецтехники для заглубления в грунт;
  • появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные
  • широкий выбор моделей с различными конфигурациями и характеристиками;
  • высокий эксплуатационный ресурс.
Забивные деревянные
  • дешевизна и доступность материала;
  • экологическая чистота.
  • ограниченная грузоподъемность;
  • сравнительно короткий срок службы;
  • подвержены воздействию почвенной влаги.
Буронабивные
  • большая несущая способность;
  • продолжительный срок службы;
  • изготовление ручным способом.
  • большой расход бетона;
  • сложно рассчитать несущую способность;
  • необходимо укреплять стенки от обрушений.
Винтовые металлические
  • относительная дешевизна;
  • высокая грузоподъемность;
  • возможность монтажа своими руками;
  • возможность повторного использования.
  • подверженность коррозийным процессам;
  • недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные
  • прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги;
  • не подвержены коррозии.
  • имеют значительный вес;
  • сложно выдержать соосность при монтаже.

Фундамент на сваях буронабивного вида

Что такое буронабивной фундамент? Это, по сути, определенное количество сооружений из свай. Главным его плюсом можно выделить легкость изготовления – его можно изготавливать вручную, на том месте, которое выделено под застройку. Никакими особенными процессами, закладывание фундамента не отличается, единственным серьезным моментом является бурение скважины, использующуюся часто как опалубку.

Вариантов сооружения столбов два – связать с помощью ростверка, который распределит тяжесть конструкции по всему периметру или оставить их в начальном положении.

Существует всего два способа установки буронабивных элементов, исходя из заданной технологии и проекта будущего здания:

  • скважины не укрепляются с помощью растворов, так называемый «сухой» метод;
  • второй вариант – применяется опалубка (постоянная или временная).

Если позволяют условия грунта, они достаточно плотные, не «плывут», бетон заливают в саму скважину. Для того, чтобы избежать нарушения плотности раствора, утечки цементного молочка, прежде чем заливать яму цементом, ее внутренние стенки укладывают специальными материалами, к примеру, плотной пленкой. Это делается для того, чтобы дополнительно обеспечить всю поверхность скважины от проседания стенок и создать гидроизоляционный слой.

Если выбрать второй вариант, с применением опалубки (она бывает пластиковая или металлическая), то временный вид убирается спустя необходимое время, когда цементный раствор полностью застыл и стал твердым

Прежде чем пользоваться подобным методом, очень важно обеспечить дополнительную гидроизоляцию сваям. Очень хорошим преимуществом в данном методе является то, что при временной опалубке реально сделать промежуток из песка между фундамент на буронабивных сваях и самой землей

Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются.

Буронабивной фундамент с ростверком создается с целью «разгрузить» конструкцию, равномерно распределить вес, улучшить показатели устойчивости. Всего существует два основных способа изготовления данного сооружения:

  • в первом случае, обязательно оставляется зазор между конструктивными элементами и грунтом, который должен составлять около 2 см. Для чего это нужно? Ответ прост – уменьшаются негативные воздействия внешних факторов на пучинистый тип грунта, к примеру, оставив зазор, можно не боятся наводнения и затопления;
  • углубленный метод применяется при стройке огромных и мощных домов или возможного использования нижних ярусов под подвальное помещение.

Данный фундамент ростверк с буронабивными сваями, плюсы и минусы которого помогут определится с выбором варианта основы для здания, требует особо внимания при воздвижении. Его сильные стороны:

  • высокий уровень несущих конструкций;
  • возможность возводить его для разных видов грунта;
  • подземные воды и резкое повышение их уровня по окончанию постройки не помеха для строительства и дальнейшей эксплуатации;
  • подготовительные действия участка сведены к минимуму;
  • работы с землей очень мало.

Существует также определенное количество недостатков, которые очень важно учесть при возведении здания:

  • практически полная невозможность строительства помещения под подвал;
  • дорогостоящая установка свай, которая производится специальной техникой на профессиональном уровне.

Фундамент ростверк на сваях, расчет которого должен производится очень внимательно, имеет свои особенности:

  • первым делом, проводится оценка земли;
  • очень тщательно высчитать коэффициент тяжести, которая придется на фундамент;
  • подсчитать необходимое количество и параметры свай для сбора конструкции.

Расчет и схема расположения буронабивных свай

Для проведения расчета буронабивного фундамента в первую очередь необходимо провести сбор и исходных данных:

Изучение характеристик грунта на участке. Если гидрогеологические изыскания были проведены, то данные о них можно найти в проекте. При отсутствии сведений об изысканиях необходимо провести шурфирование. Шурф — вертикальная разведочная выемка грунта высотой 1,5-3 м, служащая для изучения пластов и их характеристик. Цель шурфирования — определение глубины залегания несущих грунтов. Шурфирование можно сделать самостоятельно, используя обычный садовый бур.

Проводить разведочное бурение необходимо не только до обнаружения несущих грунтов, но и для определения их толщины.

Характеристики грунтов, которые определяются в ходе шурфирования, можно посмотреть в СНиП 2.03.01-84, 2.05.03-84 или 2.06.06-85.

Сбор нагрузок на основание. Определяются как сумма всех конструктивных элементов дома (от кровли до фундамента) и временных нагрузок. Для расчета нагрузок необходим проект и смета по материалам. Лучше всего рассчитывать нагрузки, используя специальные программы, например, Foundation, Base 6.2 и пр. При строительстве небольшого легкого строения можно применять калькулятор типа «Вес-Дома-Онлайн v.1.0». Также расчеты нагрузок можно произвести самостоятельно, основываясь на СНиП 2.01.07-85.

Зная характеристики грунта и суммарную нагрузку, которая будет оказываться на свайный фундамент можно приступать к его расчету по следующему алгоритму:

Расчет несущей способности. Чтобы упростить задачу и не делать сложных вычислений предлагаем воспользоваться таблицей, где указана несущая способность буронабивных опор разного диаметра в зависимости от типа грунта:

В таблице приведены данные несущей способности, рассчитанные на основании использования для буронабивных свай бетона класса В22,5. Если вы планируете использовать бетон, класс которого будет ниже, то несущая способность сваи уменьшится. Например, опора 30 см из бетона В22,5 в твердых песках будет воспринимать 3179 кг, а такая же свая из бетона В17,5 на 30% меньше, т.е. 2225 кг.

  • Выбор сечения (диаметра). При выборе оптимального диаметра необходимо учесть, что сваи большого сечения потребуют не только много бетонной смеси, но более широких скважин и обсадных труб. Слишком узкие опоры просты в монтаже, но их количество будет больше. Для домов 6х6 рекомендуется выбирать диаметр 15-25 см. Под коттеджи из легких материалов — 30-40 см, из тяжелых — 40-50 см.
  • Количество буронабивных свай. Для расчета количества свайных опор необходимо разделить суммарную нагрузку на несущую способность сваи выбранного диаметра.
  • Расстояние между сваями. Расстояние можно рассчитать по формуле:

l = P/Q, где

l — расстояние между буронабивными опорами; P — несущая способность сваи; Q — нагрузка на 1 пог.м основания.

Не используя формулу шаг свайных опор можно определить следующим образом: расстояние между элементами не должно быть больше 3-х их диаметров. При этом стоит помнить, что чем выше масса строения, тем меньше шаг свай. Минимальное расстояние может составлять 50 см.

Глубина залегания или длина свай. Определяется исходя из глубины, на которой расположены несущие грунты. Глубина забивки свай должна быть ниже уровня промерзания, даже если несущие пласты расположены выше. Сведения о глубине промерзания для своей местности можно узнать в Сети.

Пример расчета: Строительство коттеджа происходит в Московской области на песках средней плотности. Размер дома — 10 х 10 м, суммарная нагрузка — 60 тонн. Для устройства фундамента выбираем сваи сечением 30 см. Исходя из таблицы, находим, что несущая способность сваи будет 2473 кг. Количество опор будет составлять 60/2,4 = 24 шт. Расстояние между сваями будет 60-90 см. Длина свай с учетом уровня промерзания для Подмосковья и глубины залегания опорных пластов составляет 2,2 м.

Для составления схемы расположения свайных опор необходимо учитывать, что сваи должны находиться под каждым углом дома, вдоль несущих стен с выбранным шагом, а также под входной группой и тяжелыми конструкциями.

Что это такое, характеристики свайных опор

Буронабивные сваи – силовая конструкция, которая отвечает за передачу нагрузки от дома на несущий слой грунта. Опорные элементы создаются непосредственно на стройплощадке, когда заранее делают усиление подготовленных шурфы арматурным каркасом и заливают бетонным раствором.

Буронабивные сваи можно использовать в качестве самостоятельных силовых элементов, например:

  • при строительстве заборов;
  • легковесных хозяйственных построек;
  • временных сооружений (бытовок).

Верхняя часть силовой конструкции (лента или плита) связывает отдельно стоящие опоры и воспринимает на себя суммарные нагрузки от дома, равномерно распределяя их между буронабивными сваями. Таким образом получают надежное несущее основание для тяжеловесных сооружений 1-й и 2-й степеней ответственности.

Особенности устройства представленного типа основания:

  • с защитой стен скважины за счет применения обсадных труб (погружных и извлекаемых);
  • с защитой стенок шурфов от обсыпания с помощью бентонитового раствора;
  • подача бетона через полость непрерывного шнега.

По форме буронабивные сваи могут иметь одинаковое сечение по всей высоте или быть усложнены расширенной пятой в нижней части для улучшения несущей способности фундамента.

Плюсы и минусы

Преимущества следующие:

  • доступная технология для применения в частном строительстве;
  • высокая скорость возведения – уже через две недели после бетонирования скважин можно приступать к следующему этапу возведения дома;
  • эффективны при строительстве практически на любых типах грунта, в том числе на пучинистых и сыпучих почвах, а также на участках со сложным рельефом;
  • удобство монтажа на площадках с высокой плотностью застройки;
  • значительная несущая способность каждого силового элемента – до 400 т.

Помимо очевидных достоинств технологии, необходимо также учитывать ее недостатки:

  • потребность в расходе большого количества бетона;
  • сложность контроля над выполняемыми технологическими процессами;
  • необходимость привлечения спецтехники при закладке фундамента на значительную глубину (более 2 м);
  • при строительстве на пучинистых грунтах необходимо преждевременно продумать уширение пяты опоры и обвязку конструкции ростверком, чтобы предотвратить выталкивание сваи из почвы в результате действия сил морозного пучения;
  • строительство подземных помещений в доме на буронабивных опорах окажется затратным по времени и средствам мероприятием.

Сфера применения

Применение технологии монтажа буронабивных свай считается оправданным в таких ситуациях:

  • ведется строительство промышленных объектов и тяжеловесных конструкций, жилых домов и построек сельскохозяйственного назначения на крутых склонах;
  • возводимый объект по проекту расположен на заболоченной местности, а также на участках со слабым грунтом, где несущий пласт и точка промерзания расположены достаточно глубоко, но не ниже 3 м от уровня поверхности;
  • высокая плотность застройки на рабочем участке, что предопределяет необходимость контроля динамических нагрузок на существующие дома и сооружения.

Сферы применения

Представленное оборудование используется в следующих случаях:

  • для постройки высоких и громоздких промышленных и офисных зданий;
  • при строительстве объектов на болотистой местности или иных ослабленных грунтах;
  • для возведения домов на сложной рельефной местности;
  • когда твёрдые породы, способные выдержать нагрузку здания, залегают довольно глубоко.

Буронабивные сваи, в отличие от забивных и винтовых, имеют более надёжную конструкцию и не подвергаются коррозии. Требования к фундаментам описаны в Своде правил СП 24.13330.2011, в соответствии с которым и должны выполняться работы.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Достоинства и недостатки буронабивного фундамента

Преимущества:

  • Надежность. Очевидно, что технология, связанная с созданием бетонных опор, является надежной для большинства существующих условий. Практика показывают, что буронабивные сваи могут иметь различные габариты, а также многие другие параметры, которые могут идеально вписываться в тех или иных участках. Как мы уже говорили, бетонные элементы должны опираться на твердейшую часть грунта, что позволяет фундаменту отличаться высокой устойчивостью при любых условиях. Также мы упоминали, что буронабивной фундамент является лучшим решением для проблемных грунтов, где обычные основания оказываются практически бесполезными.
  • Экономия времени и строительных материалов. При создании буронабивных свай нужно потратить достаточно немного строительных материалов. Это однозначный плюс, учитывая тот факт, что на сегодняшний день практически любые продукты, связанные со строительством, оказываются дорогими. Экономия времени состоит в том, что для возведения такого основания не нужно ничего придумывать, все крайне просто, так как ситуация заключается в обустройстве свай и дальнейшей заливке основания. Если говорить о других вариантах создания фундамента, то придется приложить много усилий, чтобы создать качественное укрепленное основание под проблемный грунт. В данном случае, если мы создаем буронабивные сваи, можно обустроить мелкозаглубленный ленточный фундамент, для создания которого требуется крайне мало строительных материалов.
  • Практичность. Прежде всего, практичность создания буронабивного фундамента заключается в отсутствии необходимости в специализированном транспорте. Нужно иметь несколько труб, которые позволят произвести заливку, и саму бетонную смесь, которая является основой строительных мероприятий.
  • Восприятие крупных нагрузок. Как известно, ближайшим конкурентом буронабивного фундамента является основание из забивных свай. Ситуация обстоит таким образом, что при помощи труб крупного диаметра можно создать немалые бетонные сваи, которые смогут воспринимать куда большие нагрузки чем забивные сваи. Соответственно, появляется некоторая свобода действий, связанная с допустимыми нагрузками на основание, а это значит, что габариты создаваемого сооружения могут быть крупнее.

Недостатки:

  • Трудоемкость. Несмотря на ряд преимуществ, которые указаны выше, высокая трудоемкость проводимых работ для многих может оказаться серьезной проблемой. Можно с уверенностью говорить, что для работ по созданию буронабивного фундамента потребуется немало людей. Но в то же время многое зависит и от специфики основания, а также от масштабов запланированных работ. Однозначная сложность работ, которые нужно провести для создания основы дома, заключается еще и в необходимости пробурить достаточно глубокую скважину. Нередко для этого используются специальные приспособления.
  • Сложность расчета фундамента. Практика показывает, что при равномерном размещении буронабивных свай могут возникнуть проблемы, связанные с крупным разбросом несущей способности. Это связано со спецификой грунта, различными характеристиками бетонных опор, а также от многих других факторов. Практика показывает, что разброс несущей способности может составлять до 30%. Это говорит о том, что в некоторых условиях целесообразно обратиться к специалистам, которые за определенную плату предоставят достаточно качественные расчеты, позволяющие эффективно использовать все ресурсы.
  • Большой расход бетона. Учитывая тот факт, что вокруг создаваемых свай нельзя уплотнить грунт, получается, что расход бетона существенно увеличивается. Данная ситуация оказывается не самой оптимистичной, однако даже при таком раскладе бетона уходит куда меньше, чем при создании заглубленного основания.

Большое количество недостатков фундамента указывает на то, что во многих условиях это строительное решение может оказаться не самым подходящим, поэтому в каждом отдельном случае нужно анализировать все пункты и делать обоснованные выводы.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

  • сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
  • грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

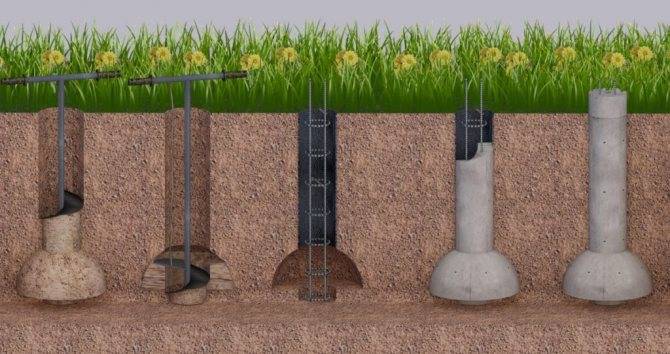

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

  1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
  2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
  3. В установленных местах разделывают скважины на проектную глубину.
  4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
  5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
  6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
  7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
  8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
  9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

  • разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
  • строительство опалубки для ленточного ростверка;
  • гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
  • монтаж и установка армирующего каркаса для ростверка;
  • бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

  • разметка участка;
  • бурение скважин;
  • устройство обсадной трубы;
  • монтаж армирующего каркаса;
  • бетонирование шурфа;
  • устройство подушки из нерудных материалов под монолитную плиту;
  • строительство опалубки по периметру плиты;
  • гидроизоляция рулонным материалом;
  • монтаж армокаркаса, закладка коммуникационных линий;
  • связка арматуры буронабивных опор и будущей монолитной плиты;
  • заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Частичная и полная опалубочная конструкция

После выполнения первого этапа переходят ко второму – установке опалубки в пробуренную скважину. Однако в ряде случаев можно обойтись и без этого — функцию опалубки может выполнять грунт, но при условии, что его плотность достаточно высока и он не осыпается. В этом случае остается лишь выставить верхнюю часть полученной конструкции, чтобы можно было изготовить оголовки свай.

В случае использования в качестве опалубки грунта в нем делают отверстия с помощью наконечника сечением 200-250 мм на 90 и до 150 мм в глубину, которую определяют с учетом состояния почвы. Если структура почвы такова, что ее приходится раскапывать, то на роль опалубки могут быть выбраны стальные или асбестоцементные трубы подходящего диаметра. В процессе изготовления фундамента на буронабивных сваях можно использовать обычный рубероид, который сворачивают в рулон, придавая ему форму трубы.

Решить проблему возможного выдавливания буронабивного фундамента, которое может случиться во время сезонного вспучивания, можно при помощи оголовника:

  • Его необходимо установить на 0,5 м (или больше) ниже уровня земли.
  • Далее на него надевают чехол из кровельной стали из оцинковки, а поверх пару слоев пленки или толя.

На языке специалистов этот чехол носит название «рубашки». По правилам, она должна быть выполнена на всю глубину сваи. Подобная рекомендация объясняется следующими причинами. Когда почва начинает приподниматься, она скользит по установленной защите или пробует приподнять его, при этом само основание не перемещается. Еще одним ценным качеством рубашки является ее способность предотвратить стекание цементного молока в грунт, а это позволяет сохранить на первоначальном уровне прочность бетона.

В процессе изготовления каркаса необходимо провести специальные мероприятия по предотвращению смещения и контакта арматуры с грунтом. Это можно сделать с помощью временных деревянных подпорок или клиньев. По мере того, как скважина будет заполняться, их можно убирать.

Прежде чем приступить к укладке бетона, необходимо нанести границу нижнего края ленточного фундамента, который у специалистов называется ростверком. Это делается при помощи специального инструмента — нивелира либо строительного гидравлического уровня.

Укладка бетона

Закончив изготовление скважин для свай, а также когда будет готова опалубка и каркас, можно переходить к заливке бетонной смеси. Бетон необходимо укладывать небольшими порциями в виде последовательных слоев, причем после каждого необходимо выполнять утрамбовку. На этом этапе можно использовать только «тяжелый» раствор. Здесь имеется в виду, что его изготавливают с применением определенных «тяжелых» заполнителей:

  • кварцевый песок;
  • щебень/гравий (прочных пород).

Для правильной установки буронабивных свай их необходимо бетонировать без продолжительных пауз. Имеется в виду, что выкладывать следующий слой можно не позднее одного часа с момента укладки предыдущего. Чтобы бетон смог хорошо отвердеть, необходимо выждать не менее 28 дней. По истечении этого времени фундамент на буронабивных сваях с ростверком считается готовым к полноценной эксплуатации.

Нормативные требования

На данный момент отдельный стандарт ГОСТ по установке именно буронабивных свай отсутствует, однако существует отдельный список норм и правил, которых должен придерживаться техник при установке любого вида фундамента свайного типа. Это СНиП 02.03, 02.01 и 03.01. Каждое из данных правил было введено в производство еще в конце XX века, однако общие их положения ввиду незначительных изменений в процессах установки свай не изменились и по настоящий момент.

Если придерживаться требованиям СНиПов, до процесса установки буронабивных свай необходимо произвести расчеты геологического, гидрометеорологического и геодезического характера. Уже после проведения точных вычислений стоит выбрать: подходящий тип буронабивных свай именно для вашей территории, размер самих свай или опор. Некоторые из геологических и гидрометеорологических данных вы можете вычислить самостоятельно, с помощью эксперта-техника либо обратиться за фактической информацией в ближайшие гидрометцентры.

Нормы СП предполагают влияние климатических факторов и на сам процесс установки. Здесь технику рекомендуется:

  • проводить размещение буронабивных свай во влажных почвах при термальных условиях внешней среды не ниже -10 гЦ;
  • провести весь спектр мер для предотвращения замерзания бетонного состава до процесса заливки в скважину;
  • обеспечить исправную работу техники в определенных условиях внешней среды.

В большей степени данные требования касаются, конечно же, условий среды при низких температурных значениях, так как большинство проблем возникает из-за процессов пучинистости почвы (для минимизации этих процессов следует использовать данные по промерзанию грунта на вашей территории). При высоких температурах, как правило, проблем с работоспособностью техники и заливкой раствора не наблюдается.

Кроме описанных рекомендаций, следует провести определенный комплекс мероприятий по подготовке территории для установки буронабивных свай.

Этот комплекс предполагает:

  • установку заграждений и предупреждающих табличек на границах проведения работ;
  • освобождение территории от всех ограничивающих передвижение или постройку элементов – они будут замедлять как процесс постройки, так и оказывать лишнее влияние и нагрузку на грунт (если объекты габаритные);
  • удаление травяного покрова и всевозможных кустарников с места строительства – отдельные растительные элементы могут препятствовать проведению работ;
  • обеспечение площадки водоотводными конструкциями – это как пригодится для будущей эксплуатации уже построенного дома, так и будет полезно в процессе самой застройки из-за не всегда благоприятных погодных условий или слишком высокого уровня грунтовых вод;
  • организовать территорию постройки таким образом, чтобы вся необходимая для бурения и заливки техника могла беспрепятственно попадать на объект и перемещаться по нему.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
