Столбчатый фундамент для каркасного дома: Быстрое выполнение своими руками – Инструкции

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

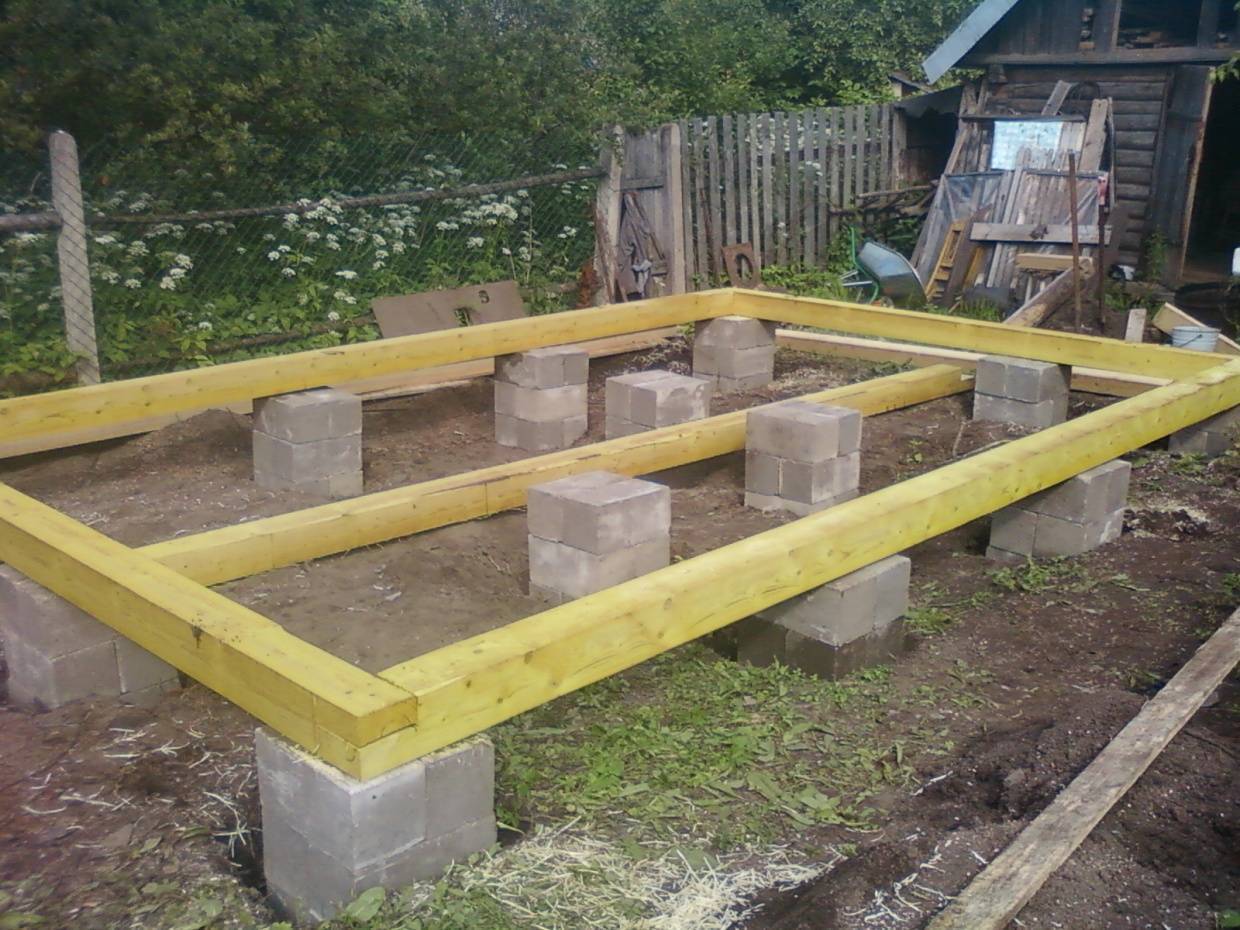

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

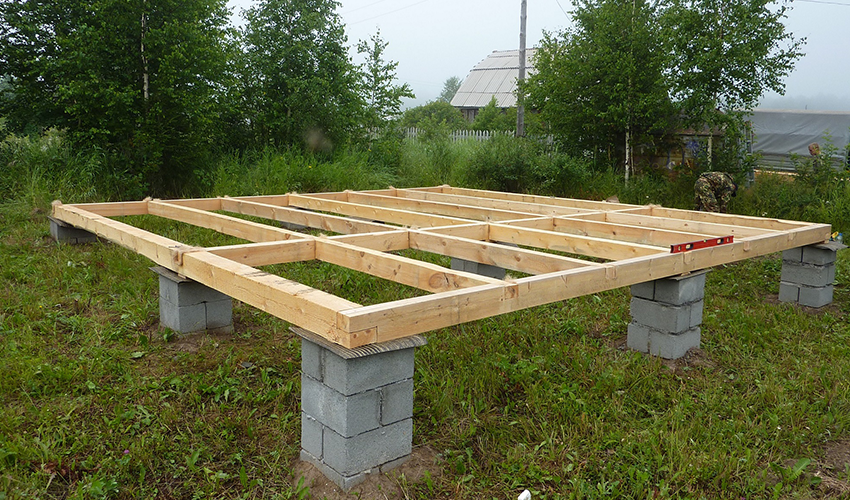

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

  • металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

  • 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
  • 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
  • 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

  • засыпные материалы — керамзит, вермикулит, перлит и т.д.;
  • волокнистые — базальтовая вата, стекловата и т.д.;
  • полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
  • напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

  • Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
  • Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Виды деформации

Основание возводится из различных материалов. Столбы делают из асбестовых и металлических труб с армированным бетоном внутри. Также популярны фундаменты в виде монолитных опор и кирпичных столбиков. Редко опоры делают из брёвен.

Все они деформируются с различными степенями:

  1. Минимальные. Малозаметные изменения несущей способности проявляются растрескиванием отделки фасада дома;
  2. Средние. Деформация опорных столбов может проявляться прогибами напольного покрытия, перекосами дверных коробок и оконных проёмов, трещинами в стенах и потолке.
  3. Катастрофические. Следствием деформации фундамента может быть резкий наклон дома, фрагментарное обрушение кровли, перегородок и несущих стен. В этом случае требуется полная замена фундаментного основания.
  4. Неустранимые. Потеря несущей способности более 30% количества столбов может привести к резкому наклону и проседанию всего строения с последующим разрушением. Конструкции дома и фундамента подлежат полному сносу.

Какие особенности каркасных домов влияют на фундамент

При выборе фундамента для каркасного дома учитывают такие особенности технологии:

  • сравнительно небольшой вес коттеджа (основной стройматериал это дерево, которое значительно легче бетона или кирпича);
  • применяется нижний пояс обвязки (брус или толстая доска, уложенные на фундамент и служащие основой стойкам каркасных стен);
  • легко просчитываемое распределение нагрузок от каркаса на основание.

Простота расчета нагрузок определяется технологией каркасного домостроения, которая делится на следующие этапы:

  1. на возведённое основание монтируют вертикальную каркасную конструкцию из деревянных брусьев по всему периметру.
  2. области между направляющими заполняют утеплителем и закрывают снаружи сэндвич-панелями или ОСП-щитами.
  3. выполняют обшивку стен стройматериалом для внутренней и внешней отделки.

Для специалистов не составляет большой сложности рассчитать вес стройматериалов, применяемых на каждом этапе, поэтому «мощность» фундамента можно рассчитать достаточно точно.

Далеко не всегда требуется обустраивать мощный фундамент для каркасного домаИсточник remotn.ru

В итоге, стоимость проведения геологической экспертизы окупится несколько раз, а вы получите гарантированно качественный фундамент.

Подготовка строительной площадки

На всей площади возводимого дома следует снять растительный слой грунта, удалив от периметра минимум на два метра.

Грунт под плодородным слоем поможет сориентироваться в устройстве фундамента более конкретно:

  1. Если открывшийся слой песчаный или с мелкими камнями, то он вполне может быть основанием фундамента;
  2. Если обнаруживается глина с примесями, то под столбы необходимо песчано-гравийное основание;
  3. Если обнаруженный слой илистый или торфяной, то лучше проконсультироваться с геологами по определению вида основания.

Планировка

Планировка участка заключается в его горизонтальном выравнивании, снятии бугров, засыпке ям. В итоге площадь проверяется уровнем, установленном на длинную рейку.

Материал на стройплощадку следует завозить после окончания подготовительных работ.

Разбивка

Разбивка фундамента дома начинается с устройства обноски – вынесенных за периметр на 1-2 метра вспомогательных столбиков с прибитыми к ним рейками для проведения точных измерений, натягивания осевых шнуров. Разбивка фундамента относится к основным инженерно геодезическим работам, точность и тщательность их выполнения будет гарантией правильности устройства фундамента и всего строения.

С помощью нивелира и теодолита следует задать реперные отметки, вывести прямые углы.

Ямы под фундамент:

  1. При глубине до 1м стенки ям роются вертикально без креплений;
  2. При глубине более 1м необходимо устраивать откосы или дощатые крепления и распорки во избежание осыпания грунта;
  3. Яма вырывается ниже уровня заложения фундамента на 30 см;
  4. По ширине яма должна быть не меньше ширины стен, если будет устанавливаться опалубка – добавляется ещё по 20-30 см по периметру;
  5. Подушка фундамента укладывается на всю площадь ямы, она выполняется из песка и гравия и служит для устранения пучения.

Подушка заливается водой и уплотняется трамбовками, для избежания потерь цементного молочка, поверх подушки настилается гидроизолирующая плёнка или рубероид.

Специальные программы и сервисы

Ускорить расчет столбчатого фундамента можно с помощью специальных программ. Сервисы имеют достаточно возможностей, чтобы определить правильную нагрузку с учётом типа основания и структуры почвы.

Для работы в программе нужно указать размеры фундамента постройки, характеристики почвы. Сервис рассчитает тип и величину ростверка, объемы армирования. В итоге пользователь получит нужные параметры основания и информацию, на основе которой производились вычисления с указанием нормативных источников.

  1. Civil Engineering. Для работы в программе нужны базовые значения. Расчет может быть проверочным или проектировочным. В результате пользователь быстро вычислит необходимое армирование, давление основания и величину осадок.
  2. Фундамент. Сервис позволяет получить достаточно точные результаты при использовании данных геологических исследований грунта. Можно проверить собственные вычисления или подобрать основание с использованием имеющихся данных. Интерфейс понятный для простого пользователя и имеет минимум настроек.
  3. Масса дома, нагрузка на фундамент. Это полностью русифицированный сервис, не требующий специальных навыков и знаний. Функции стандартные — проверка ручного расчета или получение результата на основе введенных данных.

Кроме программ, есть масса онлайн-калькуляторов для вычислений параметров столбчатого фундамента. Они не менее удобны, потребуется лишь ввести базовые значения для расчета.

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

  • свайный или столбчатый;
  • ленточный малого или глубокого заложения;
  • плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

  • механический состав;
  • уровень грунтовых вод;
  • несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

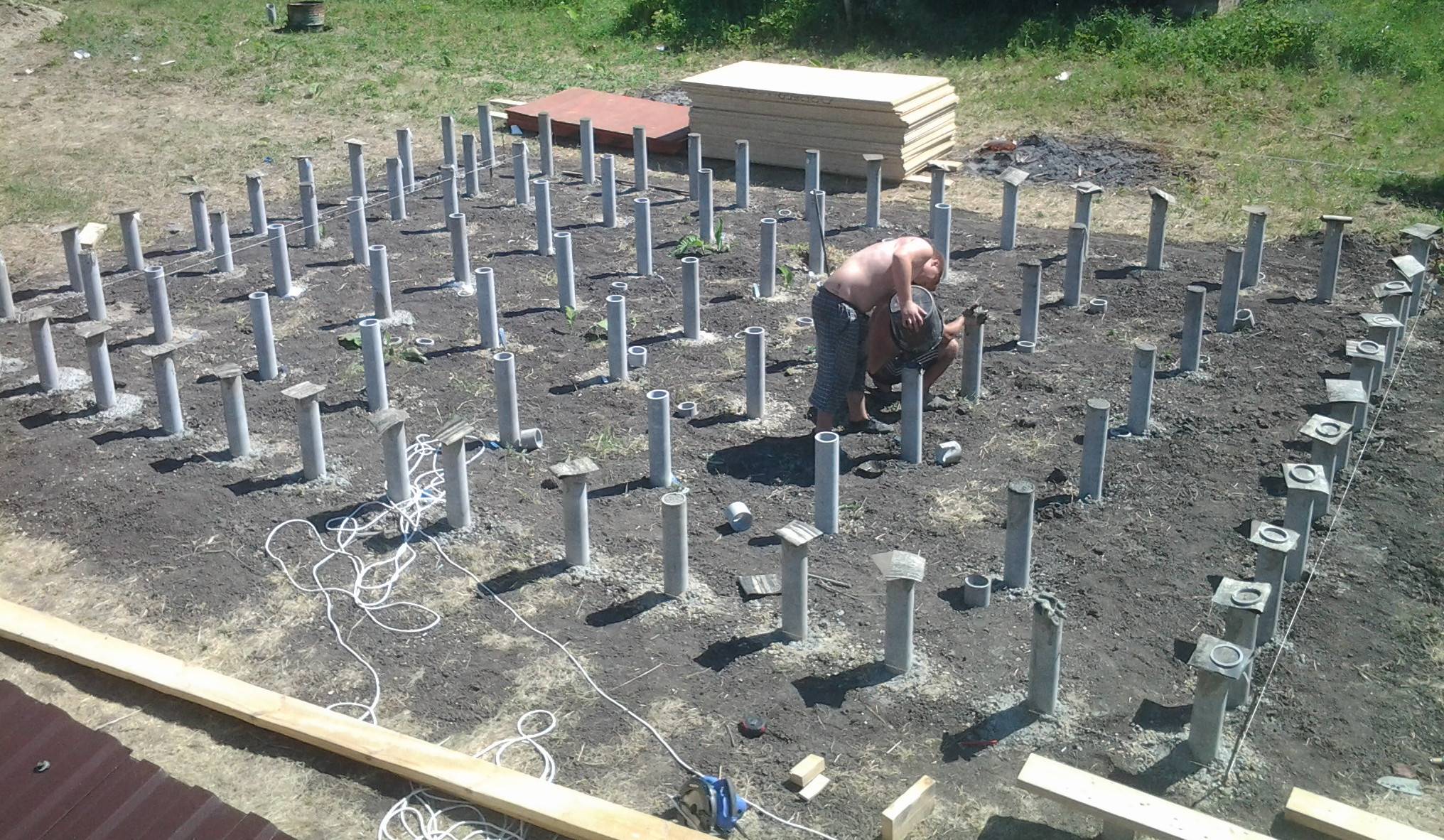

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

  • ввинчиванием;
  • забивкой;
  • заливкой бетона в скважину;
  • кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

  • по углам здания;
  • под пересечениями стен и перегородок;
  • в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
  • между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

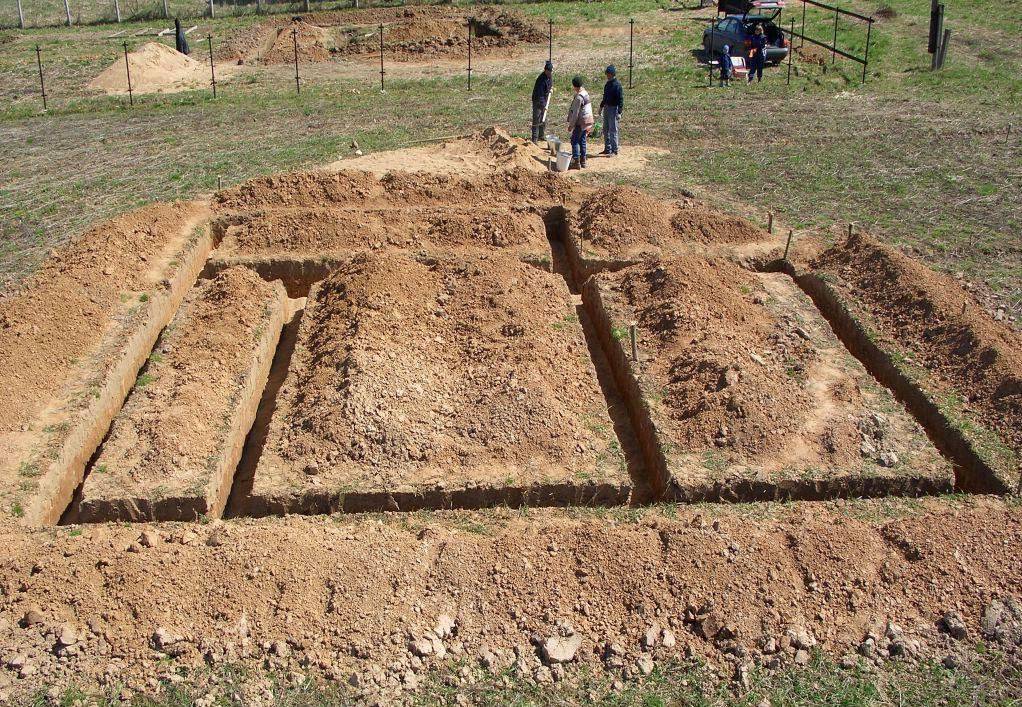

Технология устройства мелкозаглубленного ленточного основания:

  1. Выкопать траншею глубиной 50-70 см.
  2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
  3. Установить опалубку из досок, фанеры.
  4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
  5. Смонтировать арматурные каркасы.
  6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

  • хорошее утепление для снижения теплопотерь;
  • готовый под отделку пол первого этажа;
  • выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Как сделать столбчатый фундамент: общие принципы

Вне зависимости от того, какой материал используется для колонн и на какую глубину они опускаются в грунт, есть общие правила устройства такого основания.

  1. Строительную площадку очищают от мусора, убирают крупные неровности (находящиеся выше или примерно на уровне предполагаемого низа постройки), снимают плодородный слой почвы (не обязательно).
  2. Размечают площадку. Для этого используют шнур (веревку) и уровень.

  3. Подготавливают основание для опор – выкапывают ямы или бурят скважины, выравнивают площадки для поверхностной установки.
  4. Устраивают песчано-гравийную подушку (при необходимости), трамбуют ее. Для увеличения прочности можно пролить подушку «бетонным молочком». Особенно полезна эта мера для мелкозаглубленных фундаментов. Высота подушки не менее 150…200 мм.

  5. Монтируют опоры. Для заглубленных колонн необходима гидроизоляция по всей высоте, для незаглубленных гидроизоляционный слой устраивают только на контактной поверхности с ростверком.
  6. Устраивают ростверк. Если он расположен близко к земле и является монолитным железобетонным (как и колонны) устраивают опалубку сродни той, что используется для ленточных оснований. Для бетонного ростверка обязательно армирование. Брусовый или металлический устанавливают согласно общей концепции крепления.

Нюансы монтажа для разных материалов и видов опор рассмотрены ниже на примере столбчатого фундамента для каркасного дома.

Какой выбрать фундамент под грунт

Фундамент подбирается исходя из определения грунта.

Главные параметры, чтобы определить какой фундамент лучше для каркасного дома:

  • период эксплуатации фундамента и самого здания должны быть одинаковы;
  • при высоком залегании грунтовых вод и желании обустроить подвал или цокольный этаж, придется соотнести стоимость гидроизоляции фундамента и обустройства дренажа – в противном случае в подземном этаже всегда будет повышенная влажность;
  • при возведении каркасной постройки на плывучем или насыпном грунте, оптимальным решением будет монолитная плита – она способна смещаться вместе с грунтом, одновременно являясь устойчивым основанием для любой постройки;
  • если позволяет почва, то экономными вариантами станут мелкозаглубленный ленточный или свайно-винтовой фундаменты.

Зачастую, оптимальным решением является применение свайно-винтового фундамента, но требуется неукоснительно выдерживать технологию его обустройстваИсточник fundamentdomov.ru

Характеристики грунта

Одна из главных целей геологических изысканий – определение типа грунтовых пород на стройплощадке и уровня грунтовых вод. Обычно для этого достаточно сделать три контрольных бурения в разных концах участка. Чаще всего изыскания показывают наличие таких видов грунтов:

  • песчано-каменистый, скальный, гравийный грунты, не содержащие глину, а оптимальным вариантом является крупно-песчаная почва без включений (все они способны удержать влагу и не должны вспучиваться при замерзании);
  • пыльный и мелкозернистый песок именуют пучинистым грунтом – это менее подходящая почва, требующая более качественного фундамента;
  • глинистый грунт с близким нахождением грунтовых вод вспучивается при замерзании – если делать изыскания до приобретения участка, то обычно специалисты рекомендуют отказаться от покупки, так как обустройство фундамента будет достаточно дорогим.


При обычной технологии обустройства фундамента пучинистые почвы будут неуклонно разрушать фундаментИсточник stroy-dom-pravilno.ru

Этапы установки опор пошагово

  1. Заглубление столбчатого фундамента рассчитывается исходя из уровня промерзания почвы. К этой величине прибавляют 30 см и получают глубину установки опор.

2. Подготовительный этап включает расчистку строительной площадки и удаление растительного слоя земли (это около 30 см верхнего слоя почвы). На этом этапе строительная площадка также очищается от посторонних предметов и выравнивается.

3. Если почва под срезанным слоем преимущественно состоит из песка, то дополнительной его подсыпки не потребуется. На глинистых почвах необходимо обустроить песчаную подушку.

4. На следующем этапе начинается разбивка столбчатого фундамента, когда проект дома переносится на местность. Опоры располагают по периметру дома, на стыках стен и в местах наибольшей нагрузки

Совершая разметку будущего фундамента важно контролировать углы пересечения нитей, на углах они должны составлять ровно 90?. Мета установки столбов отмечаются, важно, чтобы они располагались на расстоянии не более 3 м

друг от друга.

Затем приступаем собственно к рытью ям под будущие опоры. Если глубина ям не будет превышать 1 м., то укрепления их стенок не потребуется. При большей глубине ям необходимо устанавливать защиту от обсыпания.

Глубина ям должна быть делана с учетом того, что дно ямы под столбчатый фундамент насыпается слой песка толщиной не менее 10 см. Ширина ямы делается на 20-40 см. больше ширины самого фундамента.

Песчаная подушка на дне ямы утрамбовывается и выстелается рубероидом или полиэтиленом для предотвращения ухода воды из бетона, заливаемого в яму.

Декорирование подпольного пространства

При возведении постройки на столбчатом фундаменте, между уровнем земли и ростверком (черновым полом) получается проветриваемое пространство. Это позитивно влияет на поддержание постоянного уровня влажности материалов, но негативно сказывается на теплоизоляции помещения. Кроме этого, в пустующем пространстве могут поселиться животные. Поэтому, в большинстве случаев, пустующее пространство стараются зашить. Для этого применяется один из вариантов:

  1. Обивка по периметру листовым или отделочным материалом. На столбы фундамента крепят несущие рейки. К ним, при помощи саморезов или оцинкованных гвоздей, прикрепляется отделочный материал.
  2. Изготовление забирки. Между столбами из кирпича или камня выполняется кладка в один ряд. При этом, можно монтировать декоративные элементы для цилиндрических столбов фундамента.

Оба варианта могут иметь свою дизайнерскую красоту, но вариант забирки будет стоить несколько дороже.

Еще можно установить панели с имитацией каменной кладкиИсточник bouw.ru
