Устройство цоколя из кирпича на ленточный фундамент

Цоколь фундамента.

Цоколь фундамента – одна из самых легкоуязвимых частей сооружения. К началу его строительства нужно точно знать: какая будет его конструкция, какой использовать строительный материал, материал отделки цоколя и то, как он буден защищен от влаги и низкой температуры воздуха. Вообще, цоколь располагается в нижней части внешней стены здания, и стоит на встроенном фундаменте. Его основная функция заключается в сохранении стен от губительного влияния внешней среды. Дому без цоколя грозит опасность в виде появления плесени и грибка, потеря сопротивления холодам, что ведет к понижению теплообмена между внутренними помещениями и улицей. Для расчета фундамента вы можете воспользоваться калькулятором фундамента.

Плюсы и минусы цоколя из кирпича на ленточном фундаменте

Кирпичный цоколь имеет следующие достоинства:

  • Сборка из штучных материалов медленнее, но не требует времени на выдержку материала, поэтому в конечном счете происходит гораздо быстрее, чем бетонная отливка.
  • Кирпичный цоколь позволяет исправить недочеты, допущенные в процессе отливки ленты. В частности, можно исправить форму, выровнять углы и т.п.
  • Появляется промежуточный слой между стенами и лентой, позволяющий перераспределить нагрузку и более равномерно передать ее на ленту.
  • Кирпич обладает определенными теплоизоляционными способностями, позволяющими улучшить микроклимат нулевого уровня или первого этажа.

К недостаткам следует отнести:

  • Кирпич способен впитывать влагу, что создает проблемы для конструкции всего дома и требует принятия соответствующих мер.
  • Кирпичная кладка — трудоемкий процесс, требующий навыков и опыта.
  • Несущие способности кирпича ниже, чем у бетонной отливки.
  • Большое количество соединительных швов существенно ослабляет кладку, делая цоколь уязвимым к механическим нагрузкам и воздействию влаги.

И достоинства, и недостатки напрямую вытекают из свойств кирпича, поэтому их следует считать типичными особенностями строительного материала.

Разновидности цоколей

Определяется это расположением лицевой стенки цоколя по отношению к фасадной:

  • выступающий. Вариант применяется, когда необходимо увеличить несущую способность цоколя. В этом случае элемент на два – три сантиметра выдвинут за стеновую плоскость. Имеется свой недостаток – придется принять меры для отведения дождевой влаги, стекающей по зданию;
  • западающий. Стена фасада нависает над цокольной частью. Лучше всего таким вариантом пользоваться, когда для изготовления цоколя использовались прочные строительные материалы, не нуждающиеся в дополнительной отделке;
  • в одну плоскость. Цокольная часть и стена находятся в одной плоскости. Таким способом пользуются редко и главным образом – на хозяйственных постройках второстепенного значения. Отделочный слой выполняется одним материалом.

Для высоты цокольной части конкретных требований не существует – все определяется наличием подвала и самого фундамента.

Перевязка кирпича в цоколе и гидроизоляция

На слой гидроизоляции мой друг выложил слой бетона и вдавил в него сетку. Теперь я делал кладку цоколя. Мне нужен подручный для подготовки раствора. Но Вадик хотел попробовать все делать своими руками. Попросил выбрать участок попроще, по ровной линии без углов. Он старательно равнял наружный ряд по протянутому шнуру и затем укладывал плотно остальной кирпич. Через пару часов приловчился делать все сам. Я закрепил на каждом углу по 2 доски вплотную к кладке. Теперь оставалось укладывать кирпич, прижимая к ним. В дерево легко забивались гвоздики для шнура наружной линии. Такое приспособление выручает, когда надо делать ремонт углов и фасада дома.

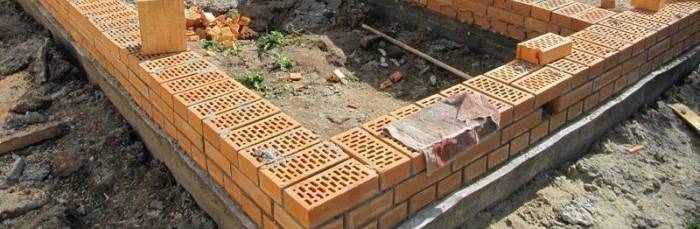

Кладка цоколя из кирпича своими руками

Через каждые 4 ряда теперь уже я в качестве подручного, укладывал сетку для прочности. Пока работала бетономешалка, разметил проемы для отдушин – отверстий для вентиляции подпольного пространства дома. Подготовил верхний слой гидроизоляции, который дополнительно уложили под кладку стены.

Я посоветовал Вадику выбрать кладку с перевязкой на полширины кирпича. Наружный слой у нас чередовался поперечными и продольными рядами. Теперь при укладке, стыки не совпадали. Это делало цоколь прочным, и исключало ремонт в ближайшее время.

Выбор материалов для цоколя из керамического кирпича

Покупая кирпич, Вадик спросил у меня, какой брать и почему. Я посоветовал ему сплошной. При перепаде температур, особенно зимой, в отверстиях выступает конденсат – роса. Влага скапливается, впитывается в материал и разрушает цоколь. Уже через несколько лет понадобится ремонт. Практикующего экономиста – Вадика, интересовал более дешевый способ построить цоколь из кирпича. Я рассказал ему о возможности использовать бывший в употреблении материал. При демонтаже зданий и сносе перегородок, если делают капитальный ремонт, ломают стены. Кирпич очищают от старого раствора и плотно укладывают в цоколь, выбирая для наружных рядов менее поврежденный. По прочности, такой верх фундамент уступает выложенному из нового камня, с правильной геометрией. Нагрузки на него делаются меньше. Укладка своими руками для новичка сложная. Надо постоянно проверять по уровню и подбирать куски кирпича нужных размеров.

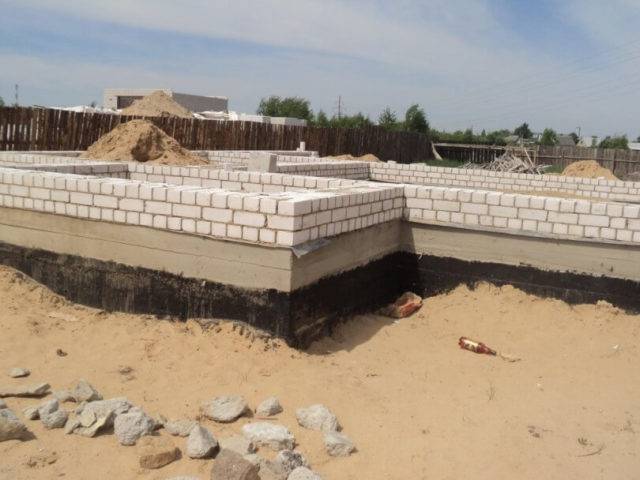

Силикатные блоки можно использовать только в сухом климате

В качестве связующего материала я использовал цементный раствор марки М-75. Делал его мой друг в бетономешалке. Загружал в нее:

  • цемент;
  • песок;
  • известковое молочко;
  • после перемешивания добавлял воду.

Пропорции зависят от марки цемента. Например: на одно ведро портландцемента М500 добавляется 0,8 литра извести, разведенной в воде до состояния молока. Песка 7 ведер. Вода первый раз доливается частями и определяется ее пропорция в смеси. Раствор должен держаться на мастерке горкой и не соскальзывать с наклонной плоскости.

Совет: Известь не должна превышать в сухой смеси 10% от объема. Вводить ее лучше уже гашеной и растворенной в воде – известковое молочко. Строителям без опыта, работающим медленно, лучше покупать готовую смесь с пластификаторами и добавками, замедляющими застывание раствора.

Размеры цоколя и определение потребности в материале

Определившись с видом материала и типом конструкции, следует определить размеры, которые будет иметь цоколь:

  • ширину. Как правило, она кратна габаритам кирпича. Чистовой размер цокольной части должен соответствовать проекту постройки, предусматривать возможность выполнения облицовки для защиты и обеспечения товарного вида;
  • высоту. Размер по высоте не должен быть меньше 0,5 м. Он определяется индивидуально с учетом количества выпадающих в данной местности осадков. При строительстве здания на склоне размер возрастает.

Одним из непререкаемых условий считается прочность цоколя, ведь на него ложится весь вес стен дома

Зная габариты цокольной части, несложно определить потребность в материале для его возведения. Для этого следует объем цоколя разделить на перемноженные габариты изделия

Важно учесть толщину швов, составляющих примерно 1 см. Производя расчет, необходимо к стандартным размерам (25х12х6,6 см) прибавить размер шва и использовать увеличенные размеры кирпича — 26х13х7,5 см

Можно воспользоваться готовыми таблицами, позволяющими рассчитать расход на единицу площади для разных вариантов кладки.

Чем выложить цокольную часть: материалы для строительства

Цокольная часть фундамента помогает защитить постройку от намокания и препятствует проникновению влаги в конструкцию. Особенно важный этот конструктивный элемент в деревянных домах, где обязательно требуется защита нижней части. Есть несколько материалов, из которых делают цоколь.

Армированный бетон

Цокольная часть из армированного бетона используется при монолитной заливке. Это один из самых прочных и надежных видов обустройства цоколя. При заливке бетона предусматривается наличие воздуховодов, отверстий для вывода коммуникаций.

Плюсы такого выбора:

  • надежная защита от воздействия влаги;
  • простота;
  • небольшие сроки строительства;
  • высокие прочностные показатели.

Минус этого материала – плохая теплоизоляция, а также высокая стоимость работ. Армированный бетон подойдет для возведения цоколей на ленточном фундаменте.

Дерево

Люди, желающие иметь полностью деревянный коттедж, выбирают обустройство цоколя из дерева. Сюда относят два основных материала – брус и бревна. Второй вариант больше подходит для деревянных срубов – он отлично дополняет общий экстерьер домика.

Сам цоколь возводят из лиственницы, так как нижняя его часть будет постоянно соприкасаться с землей, а это повлечет воздействие влаги. Дерево не любит излишнюю влажность, а лиственница как раз устойчива к воздействию воды.

Плюсы такого решения:

  1. Долговечность.
  2. Привлекательный внешний вид.
  3. Экологичность.
  4. Безопасность для здоровья.

Цоколь из бруса или бревен предохраняет деревянные стены от разрушения, но этот плюс может обернуться крупным минусом, если выполнить обустройство цокольной части с нарушением технологии.

Природный камень

Фундамент нередко делают из натурального камня, соответственно, и цокольную часть обустраивают из этого материала. Кладка осуществляется из крупных камней. За счет их прочности конструкция становится устойчивой к большим нагрузкам. Нередко используют сочетание бетона и камня: тогда кладка выполняется из природного материала, а пустоты между ней и углы заполняются армированным бетоном.

Какие плюсы у цоколя из натурального камня:

  • устойчивость к давлению;
  • дешевизна работ;
  • доступность камня в каждом геологическом регионе.

Вариант с цоколем из природного камня можно рассматривать в тех домах, где нужно удешевить строительство. У этого метода есть несколько минусов: дом должен быть построен в зоне отсутствия сейсмической активности, а также в благоприятной геологической обстановке.

Кирпич

Для кирпичного цоколя используют красный полнотелый кирпич. Сложность процедуры – один из основных минусов, так как постоянно нужно следить за ровностью кладки, используя строительный уровень. Зато такой цоколь можно дополнительно не облицовывать.

Его плюсы:

  1. Прочность по всему периметру.
  2. Отсутствие особого ухода.
  3. Экологичность материала.
  4. Устойчивость к перепадам температуры и капризам погоды.
  5. Доступность.

Есть еще один минус – необходимость дополнительной защиты материала от воздействия влаги. Для этого используют специальные гидрофобные пропитки.

Блоки

Размеры блоков газобетона или пенобетона должны быть не меньше высоты самого цоколя. При обустройстве обязательно следят за отсутствием образования горизонтальных швов. Это одна из сложностей при кладке цокольной части наравне с соблюдением веса каждого блока. Этот тип цоколя используется с ленточным фундаментом.

Его плюсы:

  • быстрое возведение;
  • доступность;
  • ровность кладки;
  • хорошие теплоизоляционные характеристики.

Мастера советуют изготовить специальный дренаж под цоколем, который будет отводить влагу от материала. Эту процедуру проделывают на этапе обустройства котлована.

Защита от влаги и теплоизоляция

Прежде, чем начинать укладку первого ряда, нужно на фундамент положить гидроизолирующий слой. Например, подойдет рубероид. Лучше всего уложить 2 слоя этого материала. Между собой их можно соединить смазкой битумного типа, кварцевым песком в смеси со специальными добавками, цементом либо мастикой. Когда цоколь будет закончен, нужно будет сделать второй слой изоляции сверху.

Чтобы сделать теплоизоляцию, можно воспользоваться пенополистиролом. Его нужно укрепить по внешней стороне нижней части сооружения. Из клеящих материалов подойдет клей или мастика. Но в их состав не должен входить ацетон, растворяющие элементы или сольвент. Если есть финансовые ограничения, можно просто оштукатурить поверхность.

Какой кирпич выбрать для цоколя?

Самым важным и интересующим многих застройщиков вопросом является то, какой кирпич лучше для цоколя на фундаменте. Поскольку цокольная часть здания находится в наиболее уязвимом от внешней среды месте, материал для ее кладки должен обладать не только повышенной прочностью, чтобы выдержать несущие нагрузки от вышерасположенных конструкций здания, но и высокой стойкостью к воздействию различных неблагоприятных факторов, прежде всего, повышенной влажности.

В связи с этим, из списка применяемых материалов можно сразу исключить силикатный кирпич, который обладает достаточно высокой склонностью к влагопоглощению, что в результате циклического замерзания и оттаивания ведет к постепенному разрушению его структуры.

На вопрос о том, каким кирпичом класть цоколь, мы можем однозначно ответить, что наиболее подходящим как с экономической, так и с практической точки зрения материалом является керамический (см. фото 2).

Фото 2. Керамический кирпич на поддонах

Какой марки кирпич нужен для цоколя?

  • М-250 – надежный материал, обладающий повышенной стойкостью к любым внешним воздействиям.
  • М-150 – минимально допустимая марка красного кирпича для цоколя. Ее применение желательно с последующей облицовкой защитно-декоративными материалами. Для отделки обычно применяются цементная штукатурка, облицовочная плитка, реже (ввиду высокой цены) – клинкерный кирпич.

Числовой показатель марки отображает максимальную нагрузку, которую выдерживает материал до начала разрушения, которая для М-250 будет составлять 250 кг/см 2 .

Цоколь можно делать из забутовочного кирпича (он же строительный, рядовой) – в этом случае кладку обычно облицовывают для придания эстетичности, но нередко выполняют и «под расшивку» (при использовании изделий достойного качества). При строительстве домов премиального класса для выкладывания цокольной части могут использовать облицовочный материал, стоимость и декоративные качества которого на порядок выше, зато последующая отделка не требуется.

Фото 3. Рядовой (забутовочный) керамический материал

Что касается марки кирпича для цоколя по морозостойкости, то здесь все зависит от бюджета на строительство. Но она не должна быть менее F50 – т.е. изделие должно выдерживать как минимум 50 циклов замерзания/оттаивания. В продаже есть материалы и с более высокими показателями (до F100), применение которых предпочтительнее, но и цена их соответствующая.

Какой красный кирпич лучше для цоколя: полнотелый или пустотный?

Пустотный керамический материал отличается наличием различного количества технологических отверстий (13-46%), которые способствуют более низкой теплопроводности. Удельный вес ниже по сравнению с полнотелыми изделиями, но и прочность, соответственно, тоже.

Полнотелый кирпич для цоколя (см. фото 4) обладает сплошной структурой (пустотность не более 13%), поэтому и теплопроводность несколько выше. Зато по прочности он значительно выигрывает, что позволяет использовать его для возведения ответственных несущих конструкций.

Фото 4. Полнотелый керамический материал

Если вы еще не решили, какой лучше выбрать кирпич на цоколь, мы рекомендуем купить полнотелые изделия, которые характеризуются большей прочностью на сжатие.

Допускается применение и пустотелого материала (см. фото 5), но только для строительства зданий высотой не более 1 этажа, которые не создают чрезмерных нагрузок на основание. При этом в процессе выбора учитывайте, что пустотность – показатель вариативный. То есть у одних элементов она может составлять 15%, а у других – 46%. Соответственно, и допустимая нагрузка у них будет разная. В этом случае не нужно долго думать, из какого кирпича сделать цоколь – выбирайте «золотую середину».

Фото 5. Пустотный красный кирпич

Какой по размерам должен быть кирпич для цоколя?

  • 1НФ – одинарный с размерами 250×120×65 мм;
  • 1,4НФ – полуторный с габаритами 250×120×88 мм.

Принципиальной разницы в том, какой кирпич из этих видов использовать для цоколя дома, нет. Ориентируйтесь на предполагаемую высоту цокольной части здания – это поможет вам подобрать подходящий по размерам материал.

Стоит отметить, что керамические изделия бывают и двойными (2,1НФ, 250×120×140 мм), но они производятся только пустотелого типа. На практике такой кирпич для цоколя не применяется.

Укладка кирпича при строительстве стен дома

Перед началом возведения стеновых конструкций, необходимо удостовериться, что поверхность фундамента залита ровно, не имеет уклонов и перепадов. Проверку выполняют с помощью гидроуровня.

Допустимым является отклонение до 1,5 см, при превышении этого значения, следует выполнить дополнительную выравнивающую стяжку на поверхности фундамента. Незначительные отклонения могут быть устранены при изменении толщины шва. Стены из кирпича лучше всего класть по идеально выровненной поверхности.

Существует несколько способов укладки гидроизоляционного ковра из рубероида:

  • Насухо – слой рубероида будет просто придавлен массой возведенной стены.
  • С укладкой на горячую битумную мастику – масса наносится на конструкции в горячем виде, после чего производится непосредственная наклейка гидроизоляционного слоя.
  • С помощью горелки – рубероид разогревают перед укладкой, горячий рубероид можно класть на подготовленное место.

Кладка кирпичных стеновых конструкций

После укладки изоляционного ковра, можно начать кладку стен из кирпича. Существует одна тонкость: перед укладкой кирпича на раствор, следует разложить первый ряд кирпичей на фундамент, чтобы посмотреть, удается ли закончить ряд целым камнем вровень с углом здания. Если до конца стены остается некоторое расстояние, то при укладке кирпича, следует увеличить толщину шва между кирпичами.

Обычно толщина шва в вертикальных рядах равна 1 см, но для исключения из объема кладки четвертей и половинок, заставляет несколько увеличивать ширину шва, чтобы вид выложенной поверхности имел аккуратный и симметричный вид.

Отступление первое: системы перевязки швов

Стены из кирпича приобретают прочность и долговечность только в том случае, если при их возведении применялось правило перевязки швов.

Для предотвращения продольных разрушений кирпичных стен, кладка продольных вертикальных рядов (ложковых) должна осуществляться с перевязкой швов тычковыми рядами, при этом практикуется выполнять сдвиг кирпичного камня на ¼ или ½ кирпича. Такая перевязка швов позволяет возвести монолитную стеновую конструкцию высокой прочности.

Чаще всего кладка стен из кирпича выполняется с применением следующих систем перевязки швов: однорядная (цепная); трёхрядная; многорядная.

Приготовление раствора для кирпичной кладки

При больших объемах строительства, допускается использовать для кладки стен раствор, приготовленный в заводских условиях, доставленный на строительную площадку в миксерах. Использовать его необходимо в короткие сроки, иначе раствор затвердеет и придет в полную негодность.

На объектах с небольшим объемом кирпичной кладки, раствор можно замешивать непосредственно на строительной площадке.

Готовят раствор в бетономешалке или корыте (при перемешивании вручную). Основные ингредиенты для приготовления цементного раствора: цемент, песок, вода. Обычно на 1 часть цемента требуется 4 части песка. Смесь затворяется водой до консистенции густой сметаны.

Технология кирпичной кладки

Укладка кирпича может выполняться двумя способами:

  • «Вприжим» — кладка выполняется на жесткий раствор, при этом способе необходимо выполнять обязательную расшивку швов. Кирпичи укладывают к вертикальным поверхностям ранее уложенных в стену камней.
  • «Впритык» — этим способом ведется укладка кирпича на пластичный кладочный состав. Технология кладки сводится к следующим операциям:

Взять кирпич, обмакнуть его в ведро с водой, наклонной гранью захватывают некоторое количество раствора, нанесенного на кладку; придвигают камень к уложенным ранее кирпичам; осаживают кирпич.

Рекомендуем посмотреть видео, подробно рассказывающее о том, как класть кирпич на основание.

https://youtube.com/watch?v=sGE2TKsrNjs

Отступление второе: расшивка швов

Расшивку швов выполняют с целью придать наружным стенам аккуратный вид, для чего до момента схватывания раствора прорабатывают швы специальными инструментами, имеющими разную геометрическую форму: треугольную, прямоугольную, выпуклую, вогнутую, скругленную.

Ошибки в процессе работ и способы их устранения

При укладке нужно проследить, чтобы кладка была выпущена на ¼ кирпича. Обязательно проверяют, чтобы стены не были смещены внутрь для создания визуальной прочности. Если не проверить данные моменты, то проблемы возникают при первом ливне.

Это можно проверить, используя шланг с водой. На цоколе остается влага, если он выступает перед фасадом. Это негативно сказывается на строении здания. Если собственник столкнулся с тем, что фасад нависает над цоколем, то этот выступ в первую очередь измеряют и определяют наименьшее значение.

Далее специалист обращает внимание на отмостку (небольшой тротуар, расположенный по периметру дома). Отмостка отводит воду от основания дома, а также защищает территорию от нежелательных растений

Тротуар в некоторых случаях закладывают самостоятельно – используют чаще всего бетонные материалы. Отсутствие отмостки – это минус при строительстве дома, но работа по укладке станет проще.

Собственнику лучше подготовиться к проблемам при отделке, если высота в разных местах отличается более, чем на 1,5 см. В этом случае рекомендуют дополнительно использовать штукатурку. Еще один вариант – это исправить размеры отмостки, чтобы достичь одинаковой высоты цоколя по периметру объекта. Отмостка укладывается под наклоном, чтобы вода сходила вниз.

Виды цоколя

Каждый третий дом с кирпичным цоколем был построен своими руками, процент ещё больше если учесть только ленточный тип фундамента.

Устройство цоколя из кирпича разделяется на несколько видов:

ровный

При выведении здания в одну плоскость важно соблюсти одинаковую толщину стен основания и жилого помещения. Дабы улучшить эстетический вид, используются декоративные бордюры или карнизы, они визуально помогут отделить цокольный этаж от жилья;

Цоколь представляет собой переход от фундамента непосредственно к самому строению

выступающий. Имеет эффектный вид и явно разграничивает черты основания от жилой постройки. Поверх конструкции цоколя всегда устанавливаются отливы

Важно определиться с толщиной стен, только после расчёта ширины определяют количество кирпича и раствора, затем начинают делать фундамент;
западающий. Кирпич от воздействия атмосферных явлений склонен к разрушению, чтобы предотвратить негативное явление используют западающий вид цоколя

Его чаще применяют в дождливых регионах. Здесь цоколь несколько тоньше основных стен.

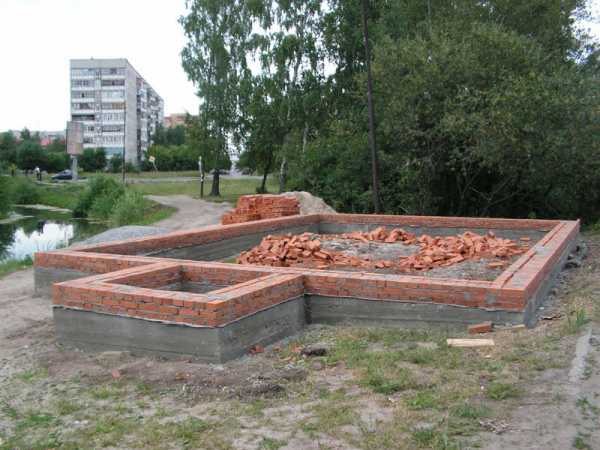

Возведение кирпичного цоколя

Высота цоколя определяется обычно практической пользой. Если по проекту ниже первого этажа предусмотрено расположение вспомогательных помещений, например, котельной или гаража, то цоколь будет высоким. Кстати, такое решение придает зданию благородный и изящный вид. Цоколь из кирпича на протяжении многих лет не теряет своих позиций.

Перед началом производства работ по устройству основной конструкции, необходимо надежно изолировать фундамент от проникновения влаги.

Какой выбрать кирпич

В настоящее время производится множество видов кирпича

Кирпич производится различных видов: глиняный, силикатный, с наличием пустот и без них, одинарный и полуторный, фасонный.

Виды материала с пустотами для кирпичного цоколя фундамента не годится по той причине, что он может конденсировать влагу, которая со временем его обязательно разрушит, что таит опасность для всего здания.

Поэтому возведение цоколя надежнее всего выполнять из кирпича глиняного полнотелого, клинкерного, силикатного или кислотоустойчивого. Материалы выпускаются производителями с различными физико-техническими показателями. Следует выбирать кирпич с высокой прочностью, стойкостью к перепадам температур, а также плохо воспринимающим влагу.

Если планируется строить цоколь с использованием кирпича, то размеры фундамента по ширине должны рассчитываться исходя из геометрии кирпича. Так, толщина в один кирпич означает размер в 25 см, в полтора кирпича – 38 см, а в два – 51 см.

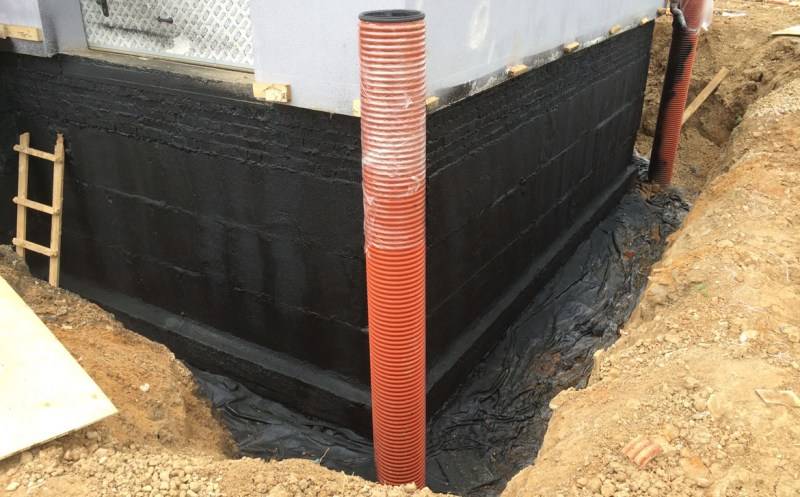

Гидроизоляция

Мастика незаменима при проведении гидроизоляции цоколя

Устройство гидроизоляции фундамента – процедура не просто необходимая, а обязательная. Иначе страдать будет все здание: плесень и сырость будут в нем постоянные гости.

Самым известным вариантом считается укладка двух слоев рубероида на битумной мастике и один слой стеклоизола. Битумной мастикой также обрабатываются не только верх, но и вертикальные поверхности фундамента.

Сырой фундамент – опасность для всего сооружения

Потому гидроизоляционным работам уделяется такое большое внимание

Как выставить углы

Кладка цоколя из кирпича начинается с углов. Обычно используют полнотелый кирпич. В связи с определенной сложностью и ответственностью эта работа поручается опытным каменщикам.

  • На гидроизоляционный слой по углам сначала без раствора выкладывается первый ряд кирпичей на требуемую ширину цоколя.
  • Правильность углов выверяют уровнем и отвесом;
  • Линейными измерительными инструментами поверяют геометрические параметры периметра здания и его диагонали по углам.

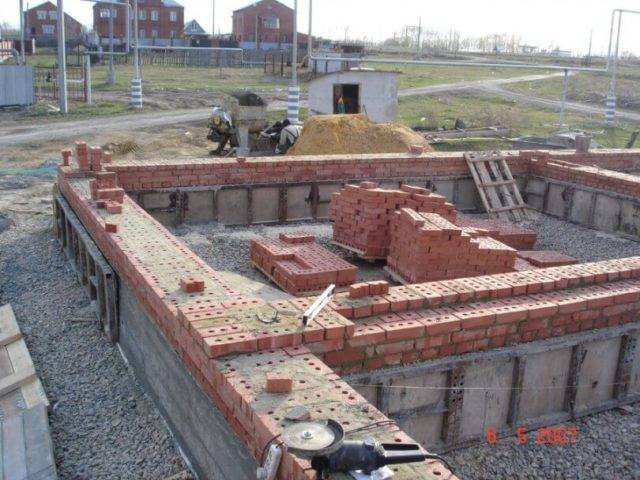

Кирпичная кладка

Только после завершения всех предыдущих этапов начинают выкладывать цоколь (от углов к середине стены). Главные помощники каждого каменщика – отвес, уровень, шпагат или веревка.

При кладке цоколя необходимо постоянно контролировать горизонтальность конструкции

Чтобы стена получилась ровной и строго вертикальной, необходимо через каждые три-четыре ряда проверять все размеры. Веревка натягивается от одного угла до другого, чтобы каменщик мог выкладывать стену как можно ровнее.

Кирпичный цоколь можно возводить на фундаменте из любого материала. При этом необходимо учитывать вес стен, чтобы он не превышал несущую способность основания.

Больше всего цоколь из кирпича подходит для легких стен из дерева или фахверковых. Для скрепления кирпичей между собой применяется цементно-песчаный раствор марки М75. Чтобы конструкция была более крепкой и хорошо воспринимала нагрузки, через 4-5 рядов кладки по высоте необходимо выполнять армирование сетками из стали.

Диаметр проволоки для армирования должен быть не менее 3 мм, размер ячеек – от 4 до 120 мм. Сетки используются сварные. Раствор при кирпичной кладке укладывается с таким расчетом, чтобы он полностью покрывал арматуру во избежание коррозии.

Кирпичные ряды выкладываются строго горизонтальными рядами в определенном порядке, который называется системой перевязки. Швы по высоте в соседних рядах не должны совпадать, их располагают в «шахматном» порядке. То есть камни располагают со сдвигом по отношению друг к другу. Также такого эффекта добиваются чередованием ложковых (по продольным сторонам кирпича) и тычковых (по торцевым сторонам камня) рядов.

Рекомендуем посмотреть видео о том, как производить кладку материала самостоятельно.

По всему периметру цоколя необходимо устраивать вентиляционные отверстия размером 150-250 мм через каждые три метра, на некотором расстоянии от поверхности почвы. Высота окошек может равняться ширине или быть немного больше.

Виды монолитных фундаментов по способу обустройства

В регионах с мерзлыми или плавучими грунтами часто бывает проблематично своими руками построить дом с цокольным этажом. Такие факторы грунтов определают способ закладки фундамента будущего строения.

Фундаменты по технологии монолитного литья могут быть представлены несколькими способами обустройства:

Цоколь для плитного монолитного фундамента

Плитный монолитный фундамент также называют плавающим. Уникальность и гениальность инженерного решения заключается в том, что монолитной плите движение грунтов безразлично. Необходимость возведения монолитной плиты с цокольным этажом возникает при большом объеме грунтовых вод.

Монолитный плитный фундамент с цоколем сооружают для небольших зданий. Для больших проектов плиту дополнительно армируют. Способ обустройства монолитного цоколя на плите сводится к установке опалубки для стен на основание, залитое легким бетоном для выравнивания, и гидроизоляционного слоя. На выровненную подушку заливают бетон, предварительно устанавливая арматурный каркас. Потом воздвигают стены.

Достоинство монолитной плиты:

  1. Выравнивает горизонтальные и вертикальные перемещения.
  2. Проникновение воды в цокольный этаж исключено.

Способ возведения монолитной плиты с цоколем – дорогой.

Цоколь для ленточного фундамента

Ленточные монолиты подразделаются на заглубленные и мелкозаглубленные типы. Заглубленные фундаменты обустраивают ниже точки промерзания грунтов. Если фундаментную ленту прокладывают выше этой точки, то конструкция монолита считается мелкозаглубленной.

Ленточный монолитный фундамент – это бетонное основание под несущие стены сооружения в замкнутой системе. Ленточный монолит является идеальным решением, если при планировании сооружения планируется цокольный этаж.

Строительный процесс имеет несколько этапов:

  1. Разметка участка, согласно проекту.
  2. Отрывка траншей.
  3. Установка опалубки для фундамента и стен цоколя.
  4. Армирование и заливка бетоном.

Такие монолиты могут строятся на любых грунтах. В условиях грунтовых вод следует принять дополнительные меры по укреплению фундаментов. Их обустраивают под тяжелые и большие дома. Ленточным фундаментам своими руками можно придать любую конфигурацию.

Высокая стоимость и трудоемкость строительного процесса оправдывает надежность и длительный эксплуатационный срок ленточного монолитного основания с цокольным этажом.

Гидроизоляция

Очень важным вопросом при постройке цоколя фундамента является изоляция его от влаги. Необходимо защититься от дождя, таяния снега, проникновения сырости от земли.

На стыках цоколя с фундаментом и со стеной укладывается водонепроницаемый рулонный материал. Таким образом, влага перекрывается двумя барьерами: между фундаментом, цоколем и стеной. Его укладывают в два слоя и закрепляют битумным раствором для того, чтобы потом было проще строить стены.

Чаще всего используют рулонную гидроизоляцию на основе битума, а еще лучше с добавлением полимеров. К вертикальным плоскостям ее крепят с помощью клея, мастики или нагреванием газовой горелкой.

Расчет материала для цоколя

Перед тем, как начинать кладку цоколя, необходимо рассчитать требуемое количество кирпича. Во-первых, это позволит закупить материал одной партии. Во-вторых, на этом можно сэкономить, не покупая лишнего количества изделий.

Рассчитать точное количество кирпича с учетом толщины раствора и процента бракованного материала может только опытный специалист. Однако существует несколько способов, которые позволяют самостоятельно провести расчет.

Способ 1

Для этого нужно знать объем одного кирпича, размеры строения и высоту цоколя.

Расчет кирпича

  • Сначала высчитываем объем кирпича. Стандартное изделие имеет следующие размеры 25*12*6,5 см. Следовательно, его объем составит 0,25*0,12*0,065=0,00195 м3.
  • Теперь определяем объем цоколя. Например, строение имеет размер 9*10 м, оптимальная высота цоколя равна 1 м, его минимальная толщина не должна быть меньше половины длины кирпича. Значит, объем цоколя будет равен (9+10)*2*1*0,12=4,56 м3.
  • Далее объем цоколя делим на объем одного кирпича: 4,56/0,00195=2338,46. То есть для возведения цоколя для дома 9*10 м потребуется 2339 кирпичей.

Способ 2

В этом случае во внимание берутся длина кирпича, длина и высота цоколя. https://www.youtube.com/embed/7eMW4EYB_uE

  • Высчитываем число кирпичей, необходимых для одного ряда кладки. Для этого длины строения делим на длину кирпича: (9+10)*2*0,25=152.
  • Чтобы определить количество рядов, нужно высоту цоколя разделить на высоту одного кирпича: 1/0,065=15,38.
  • Далее количество кирпичей одного ряда на полученное количество рядов кладки: 152*15,38=2338.

Сравнивая результаты, получаем примерно одинаковое количество в обоих случаях.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
